1 KATALOG STANDARDNÍCH SVAŘOVACÍCH ZDROJŮ

2 ESAB a životní prostředí Ekologické napájecí zdroje kompenzace účiníku PFC Výrobky společnosti ESAB jsou čím dál častěji vybaveny obvodem PFC pro aktivní kompenzaci účiníku. Díky tomuto obvodu lze získat téměř jednotnou hodnotu účiníku a sinusoidní tvar proudu odebíraného ze sítě. V praxi to znamená, že pro dané zabezpečení proti výpadku napájecí sítě (např. 16A pro síť 230VAC) bude zdánlivý výkon odebíraný zařízením roven činnému výkonu a maximální výstupní proud zdroje může být výrazně vyšší než u zařízení starší generace, které tento obvod postrádají. Využití parametrů napájecí sítě zařízením s obvodem PFC je tím nejlepším řešením, které má pozitní vliv na funkci celého energetického systému. Uživatel navíc ocení úspory ve spotřebě elektrické energie přepočtené na jednotku odtaveného přídavného materiálu. Další výhodou obvodu PFC je ochrana proti kolísání napájecího napětí, která umožňuje zkonstruovat multinapěťový zdroj pro napájení elektrického oblouku, aniž by bylo nutné provádět konfiguraci. Tato výhoda má spolu se sinusoidním tvarem odebíraného proudu značný vliv na správnou a bezporuchovou činnost zařízení napájených z generátorů pro výrobu elektrického proudu. Od 1. února 2008 splňují všechny výrobky společnosti ESAB požadavky stanovené normou EN :2007

3 ESAB a životní prostředí Elektromagnetická kompatibilita Část 312: Meze harmonických proudů způsobených zařízením se vstupním fázovým proudem <_16 A a <_ 75 A připojeným k veřejným sítím nízkého napětí. Znamená to tedy, že svařovací zařízení firmy ESAB jsou díky redukci ztrát napájecího výkonu v poměru ke spotřebované energii mnohem výkonnější. Směrnice RoHS 2002/95/ES (čes. Omezení užívání některých nebezpečných látek v elektronických a elektrických zařízeních) Tato směrnice si klade za cíl omezit používání nebezpečných látek v elektronických a elektrických zařízeních, která se ve velkých množstvích dostávají na skládky, a tím přispět k ochraně lidského zdraví a životního prostředí. Tato část normy defi nuje meze emise pro zařízení uvedená v této normě tak, aby spolu s emisemi jiných zařízení součtové hodnoty harmonických proudů nepřekročily meze elektromagnetické kompatibility. Tyto požadavky, jejichž splnění je ve výrobcích firmy ESAB pečlivě kontrolováno, zajišťují, že jsou tyto výrobky nejen bezpečné a úsporné, ale především šetrné k životnímu prostředí, a to při zachování nejvyšších provozních standardů běžných v energetickém odvětví.

4 Obsah MIG/MAG Kompaktní zdroje/ stupňová regulace napětí Origo TM Mig C141, C151 1x230V 50/60Hz 2 Origo TM Mag C171, C201 1x230V 50/60Hz 2 Origo TM Mig C170, C200, C250 3 Origo TM Mig C240, C240s, C280 PRO, C280 PRO 4WD, C340 PRO, C340 PRO 4WD 4 Origo TM Mig C420 PRO 5 MIG/MAG Poloautomaty / Invertorové zdroje Origo TM Mig C3000i panel MA23A 6 Aristo TM Mig C3000i panel MA6 7 MIG/MAG Poloautomaty / stupňová regulace napětí Origo TM Mig L305, L405 8 Origo TM Feed L302, L304 9 Origo TM Mig 320, 410, Origo TM Feed 304, MIG/MAG/MMA/TIG Poloautomaty / choppery Origo TM Mig 402c, 502c, 652c 12 Origo TM Feed 304, 484 panel M13 13 Origo TM Mig 4002c, 5002c, 6502c 14 Origo TM Feed 3004, 4804 panel MA23, MA24 15 MIG/MAG/MMA Invertorové zdroje Origo TM Mig 3001i/4001i, Mig 3001i/4001i panel A24 16 Origo TM Feed 3004, 3004w panel MA23, MA24 / Aristo TM Feed 3004, 3004w panel U6, U8 17 MIG/MAG/TIG/MMA Invertorové zdroje Aristo TM Mig U4000i, 5000iw, U5000iw 18 Aristo TM Feed 3004, 4804 panel U6, U8 19 Panely podavačů pro zdroje MIG/MAG 20 Doplňkové příslušenství zdrojů MIG/MAG 21 Vozíky pro zdroje MIG/MAG 2223 Náhradní díly pro podavače drátů 2425 MIG/MAG Hořáky PSF TM 26 MXL TM 27

5 Obsah TIG/MMA DC Invertorové zdroje Caddy TM Tig 1500i, 2200i panel TA33, TA34 28 Origo TM Tig 3001i panel TA23, TA24 PULS 29 Aristo TM Tig 4000i panel T4, T6 30 TIG/MMA AC/DC Invertorové zdroje Caddy TM Tig 2200 AC/DC panel TA33, TA34 AC/DC 31 Origo TM Tig 3000i AC/DC panel TA24 AC/DC 32 Origo TM Tig 4300iw AC/DC panel TA24 AC/DC 33 Panely pro zdroje TIG a wolframové elektrody TIG 3435 Hořáky a příslušenství TIG TXH TM 36 TXH TM s dálkovým ovládáním 37 Vozíky pro zdroje TIG 3839 MMA/(TIG) DC Invertorové zdroje Caddy TM Arc 151i, 201i panel A31, A33 40 Caddy TM Arc 251 panel A32, A34 41 Origo TM Arc 4001i panel A22, A24 42 Origo TM Arc 410c, 650c, 810c panel A11, A12 43 Mobile Feed 200, Panely pro zdroje MMA 45 Vozíky pro zdroje MMA 46 Generátory svařovacího proudu se zabudovaným svařovacím zdrojem KHM 190 HS, 190 YS 47 KHM 351 YS CC, 405 YS CC/CV, 525 PS CC/CV 48 Zařízení pro ruční dělení plazmou Origo TM Cut 36i 49 Power Cut 650, 875, ESP Plazmové hořáky náhradní díly 52 Dálková ovládání 5354

6 MIG/MAG Zařízení pro svařování metodou MIG/MAG Při svařování v ochranné atmosféře plynu (GMAW Gas Metal Arc Welding, MIG Metal Inert Gas, MAG Metal Active Gas) vzniká oblouk mezi nepřetržitým svařovacím drátem a svařencem. Oblouk a svarová lázeň jsou chráněny proudem inertního nebo aktivního plynu. Tato metoda se hodí pro většinu materiálů a přídavné materiály jsou k dispozici pro široký sortiment kovů. Svařování MIG/MAG je podstatně produktivnější než MMA, kde se produktivita ztrácí pokaždé, když svářeč zastaví, aby vyměnil spotřebovanou elektrodu. Při MMA vznikají také materiální ztráty při vyhazování nedopalků. Z každého kilogramu prodané obalené elektrody se asi jen 65 % stane součástí svaru (a zbytek se vyhodí). Používáním svařovacího a trubičkového drátu se účinnost zvýšila na %. Svařování MIG/MAG je univerzální metoda, kterou je možno ukládat svarový kov ve větším množství a ve všech svařovacích polohách. Používá se pro svařování velmi lehkých až středně těžkých ocelových konstrukcí, pro svařování slitin hliníku a zvláště tam, kde se vyžaduje vysoký podíl ruční práce svářeče. Trubičkové dráty nalézají uplatnění především v těžkých ocelových konstrukcích. 4

7 Funkce QSet QSet Rychlé nastavení stabilního krátkého oblouku Ovládací panel MA23A je verze s unikátním rychlým nastavením svařovacích parametrů v oblasti zkratového přenosu. QSet je nový způsob optimalizace svařovacích parametrů, který zabezpečí lepší kvalitu svarů. Rozstřik je redukován na minimum. Po nastavení rychlosti podávání drátu funkce QSet automaticky vybere správné svařovací parametry. QSet je použitelná pro všechny typy drátů a plynů při svařování metodou MIG i pro MAG pájení bez potřeby synergických linií. Tato funkce umožňuje rychlou změnu svařovacích parametrů pouhou změnou rychlosti podávání drátu. Celé ovládání probíhá pouze jedním ovládacím prvkem. 5

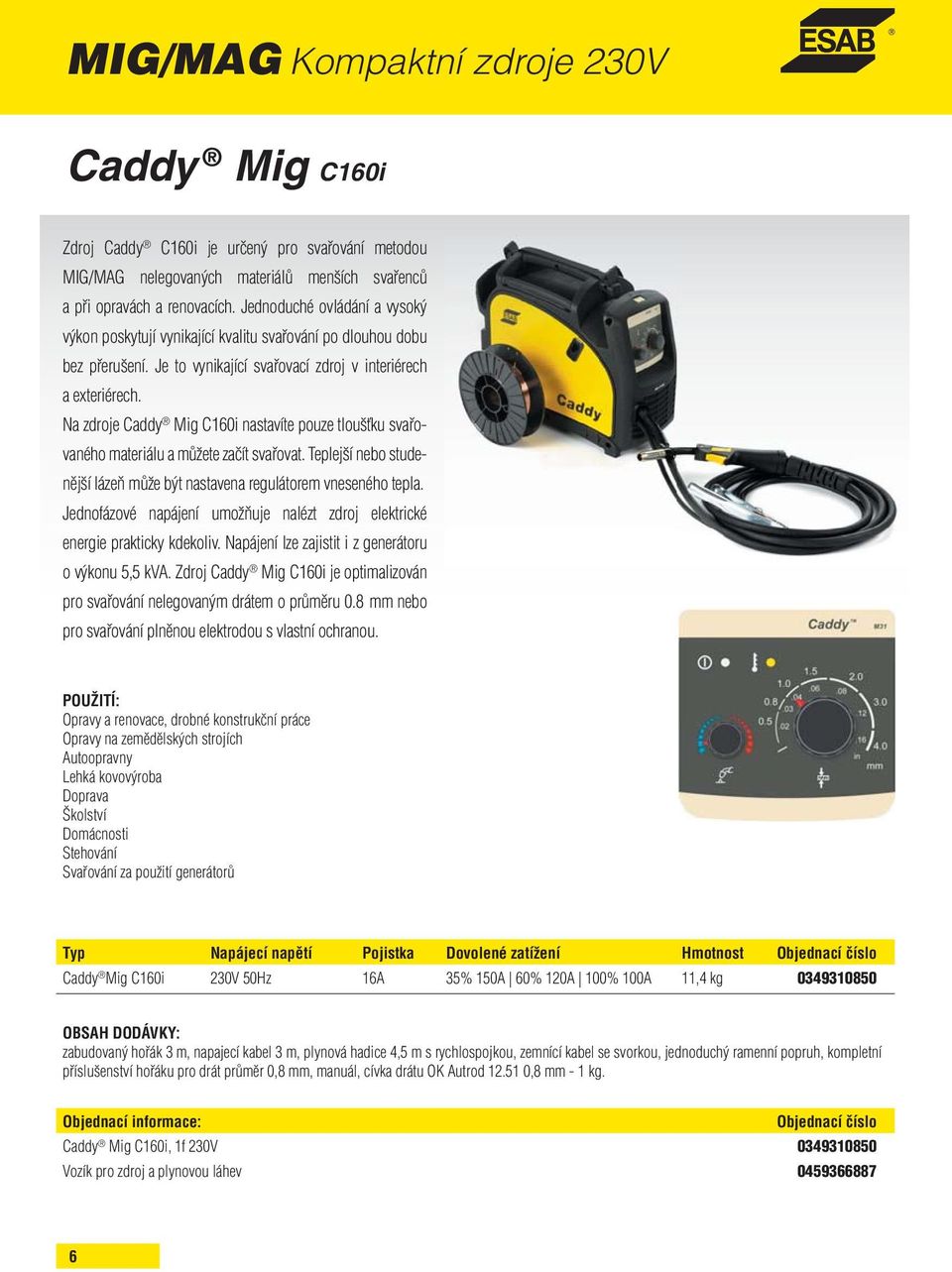

8 MIG/MAG Kompaktní zdroje 230V Caddy Mig C160i Zdroj Caddy C160i je určený pro svařování metodou MIG/MAG nelegovaných materiálů menších svařenců a při opravách a renovacích. Jednoduché ovládání a vysoký výkon poskytují vynikající kvalitu svařování po dlouhou dobu bez přerušení. Je to vynikající svařovací zdroj v interiérech a exteriérech. Na zdroje Caddy Mig C160i nastavíte pouze tloušťku svařovaného materiálu a můžete začít svařovat. Teplejší nebo studenější lázeň může být nastavena regulátorem vneseného tepla. Jednofázové napájení umožňuje nalézt zdroj elektrické energie prakticky kdekoliv. Napájení lze zajistit i z generátoru o výkonu 5,5 kva. Zdroj Caddy Mig C160i je optimalizován pro svařování nelegovaným drátem o průměru 0.8 mm nebo pro svařování plněnou elektrodou s vlastní ochranou. POUŽITÍ: Opravy a renovace, drobné konstrukční práce Opravy na zemědělských strojích Autoopravny Lehká kovovýroba Doprava Školství Domácnosti Stehování Svařování za použití generátorů Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Caddy Mig C160i 230V 50Hz 16A 35% 150A 60% 120A 100% 100A 11,4 kg OBSAH DODÁVKY: zabudovaný hořák 3 m, napajecí kabel 3 m, plynová hadice 4,5 m s rychlospojkou, zemnící kabel se svorkou, jednoduchý ramenní popruh, kompletní příslušenství hořáku pro drát průměr 0,8 mm, manuál, cívka drátu OK Autrod ,8 mm 1 kg. Objednací informace: Caddy Mig C160i, 1f 230V Vozík pro zdroj a plynovou láhev

9 MIG/MAG Kompaktní zdroje 230V Caddy Mig C200i Přenosný zdroj Caddy C200i je určený pro svařování metodou MIG/MAG nelegovaných a legovaných ocelí hliníku a MIGové pájení. Jednoduché ovládání a vysoký výkon poskytují vynikající kvalitu svařování po dlouhou dobu bez přerušení. Je to vynikající svařovací zdroj v interiéru a exteriéru. Použité moderní materiály snižují hmotnost zdroje na minimum a zároveň zajišťují odolnost a pevnost krytu. Ramenní popruh a nízká váha 11.5 kg usnadňují přenos zdroje na pracovišti. Zdroj je vybaven ovládacím panelem QSet, který vždy sám nastaví nejoptimálnější parametry svařovacího oblouku! QSet zajišťuje jednoduchou obsluhu a konstantní parametry během svařování. Nastavení parametrů je možné i běžným manuálním nastavením. POUŽITÍ: Opravy a renovace, drobné konstrukční práce Opravy na zemědělských strojích Autoopravny Lehká kovovýroba Doprava Školství Domácnosti Stehování Svařování za použití generátoru Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Caddy Mig C200i 230V 50Hz 16A 25% 180A 100% 100A 11,5 kg OBSAH DODÁVKY: zabudovaný hořák 3 m, napájecí kabel 3 m, plynová hadice 4,5 m s rychlospojkou, zemnici kabel se svorkou, jednoduchý ramenní popruh, kompletní příslušenství hořáku pro drát průměr 0,8 mm, manuál, civka dratu OK Autrod ,8 mm 1kg. Objednací informace Caddy Mig C200i, 1f 230V Vozík pro zdroj a plyn. láhev

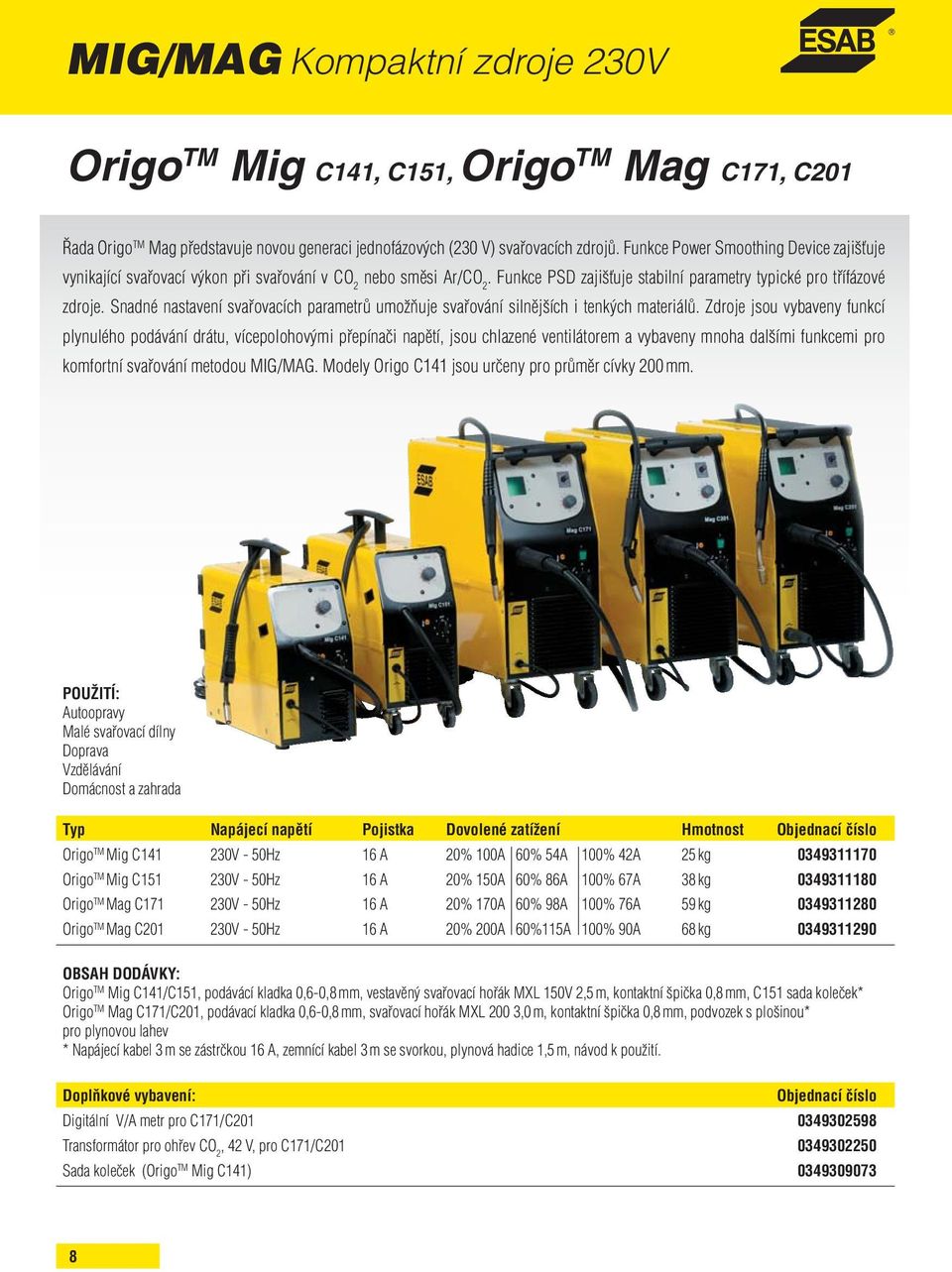

10 MIG/MAG Kompaktní zdroje 230V Origo TM Mig C141, C151, Origo TM Mag C171, C201 Řada Origo TM Mag představuje novou generaci jednofázových (230 V) svařovacích zdrojů. Funkce Power Smoothing Device zajišťuje vynikající svařovací výkon při svařování v CO 2 nebo směsi Ar/CO 2. Funkce PSD zajišťuje stabilní parametry typické pro třífázové zdroje. Snadné nastavení svařovacích parametrů umožňuje svařování silnějších i tenkých materiálů. Zdroje jsou vybaveny funkcí plynulého podávání drátu, vícepolohovými přepínači napětí, jsou chlazené ventilátorem a vybaveny mnoha dalšími funkcemi pro komfortní svařování metodou MIG/MAG. Modely Origo C141 jsou určeny pro průměr cívky 200 mm. POUŽITÍ: Autoopravy Malé svařovací dílny Doprava Vzdělávání Domácnost a zahrada Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Origo TM Mig C V 50Hz 16 A 20% 100A 60% 54A 100% 42A 25 kg Origo TM Mig C V 50Hz 16 A 20% 150A 60% 86A 100% 67A 38 kg Origo TM Mag C V 50Hz 16 A 20% 170A 60% 98A 100% 76A 59 kg Origo TM Mag C V 50Hz 16 A 20% 200A 60%115A 100% 90A 68 kg OBSAH DODÁVKY: Origo TM Mig C141/C151, podávácí kladka 0,60,8 mm, vestavěný svařovací hořák MXL 150V 2,5 m, kontaktní špička 0,8 mm, C151 sada koleček* Origo TM Mag C171/C201, podávací kladka 0,60,8 mm, svařovací hořák MXL 200 3,0 m, kontaktní špička 0,8 mm, podvozek s plošinou* pro plynovou lahev * Napájecí kabel 3 m se zástrčkou 16 A, zemnící kabel 3 m se svorkou, plynová hadice 1,5 m, návod k použití. Doplňkové vybavení: Digitální V/A metr pro C171/C Transformátor pro ohřev CO 2, 42 V, pro C171/C Sada koleček (Origo TM Mig C141)

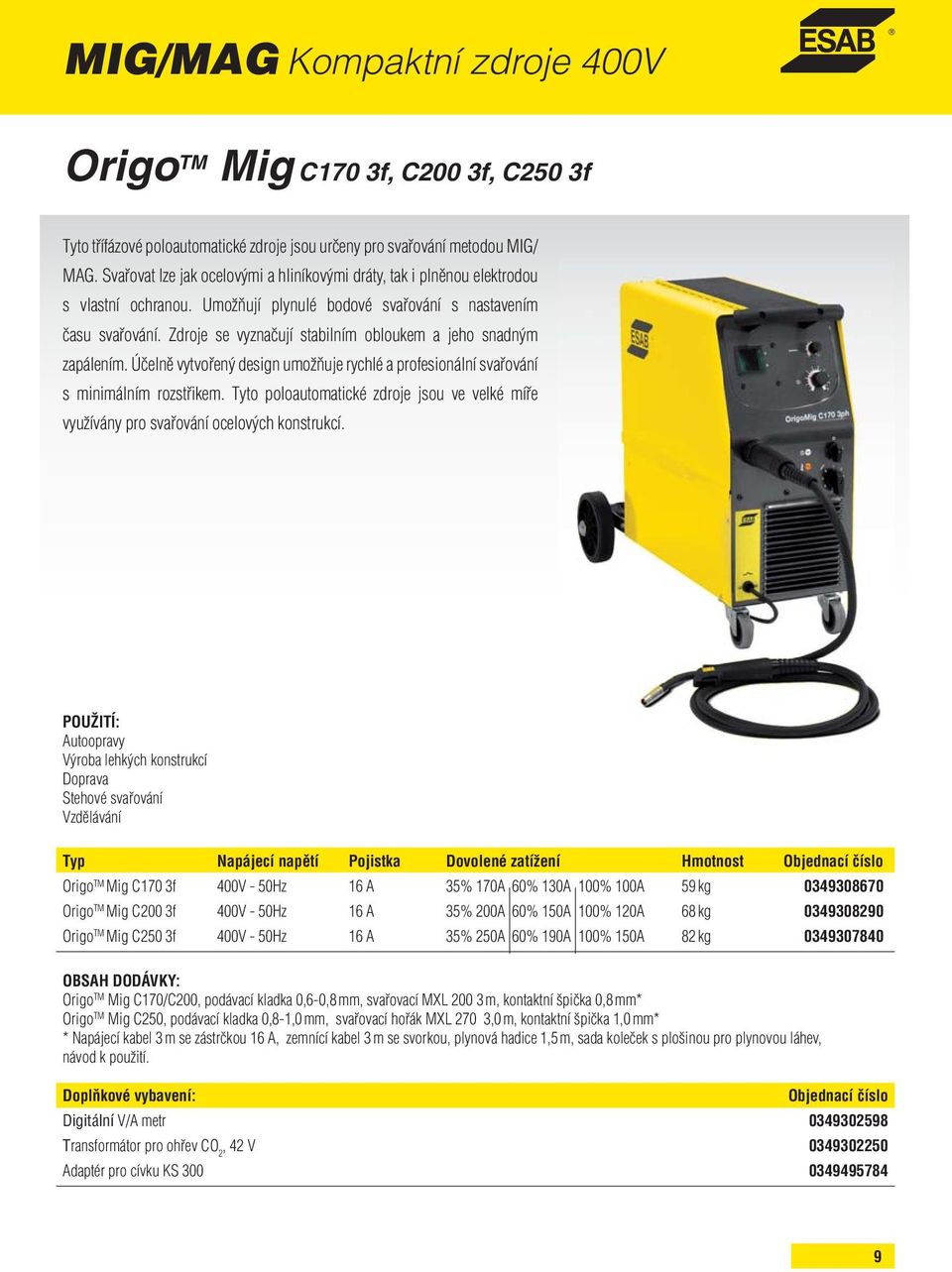

11 MIG/MAG Kompaktní zdroje 400V Origo TM Mig C170 3f, C200 3f, C250 3f Tyto třífázové poloautomatické zdroje jsou určeny pro svařování metodou MIG/ MAG. Svařovat lze jak ocelovými a hliníkovými dráty, tak i plněnou elektrodou s vlastní ochranou. Umožňují plynulé bodové svařování s nastavením času svařování. Zdroje se vyznačují stabilním obloukem a jeho snadným zapálením. Účelně vytvořený design umožňuje rychlé a profesionální svařování s minimálním rozstřikem. Tyto poloautomatické zdroje jsou ve velké míře využívány pro svařování ocelových konstrukcí. POUŽITÍ: Autoopravy Výroba lehkých konstrukcí Doprava Stehové svařování Vzdělávání Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Origo TM Mig C170 3f 400V 50Hz 16 A 35% 170A 60% 130A 100% 100A 59 kg Origo TM Mig C200 3f 400V 50Hz 16 A 35% 200A 60% 150A 100% 120A 68 kg Origo TM Mig C250 3f 400V 50Hz 16 A 35% 250A 60% 190A 100% 150A 82 kg OBSAH DODÁVKY: Origo TM Mig C170/C200, podávací kladka 0,60,8 mm, svařovací MXL m, kontaktní špička 0,8 mm* Origo TM Mig C250, podávací kladka 0,81,0 mm, svařovací hořák MXL 270 3,0 m, kontaktní špička 1,0 mm* * Napájecí kabel 3 m se zástrčkou 16 A, zemnící kabel 3 m se svorkou, plynová hadice 1,5 m, sada koleček s plošinou pro plynovou láhev, návod k použití. Doplňkové vybavení: Digitální V/A metr Transformátor pro ohřev CO 2, 42 V Adaptér pro cívku KS

12 MIG/MAG Kompaktní zdroje 400V Origo TM Mig C280 PRO, C280 PRO 4WD, C340 PRO 4WD Tyto profesionální kompaktní svařovací zdroje jsou určené pro svařování metodou MIG/MAG. Vyznačují se robustní konstrukcí a odolností při práci v náročných podmínkách. Jsou vybaveny systémem podávání drátu: 2 kladkový systém pro Origo TM Mig C280 a C340 a 4kladkový systém pro Origo TM Mig C280 4WD V/A a C340 4WD V/A. Mají vynikající svařovací charakteristiky při použití se směsnými plyny. Široký rozsah nastavení svařovacího napětí a dva výstupy tlumivky umožňují svařování materiálů různých tlouštěk při zachování stabilního oblouku s minimálním rozstřikem. POUŽITÍ: Výroba lehkých konstrukcí a montáž Svařovací dílny Doprava Vzdělávání Stehování Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig C280 PRO 4WD V/A 400V 50Hz 16 A 30% 280A 60% 190A 100% 150A Origo TM Mig C340 PRO 4WD V/A 400V 50Hz 16 A 30% 340A 60% 250A 100% 195A OBSAH DODÁVKY: Origo TM Mig C280, podávací kladka 0,81,0 mm, svařovací hořák PSF 250 3,0 m (4WD 4,5m), napájecí kabel 5 m se zástrčkou 16 A, zemnící kabel 3,5 m se svorkou, plynová hadice 1,5m, sada koleček s plošinou pro plynovou lahev, návod k použití. Origo TM Mig C340 podávací kladka 0,81,0 mm, svařovací hořák PSF 305 3,0 m (4WD 4,5m), napájecí kabel 5 m se zástrčkou 16 A, zemnící kabel 3,5 m, plynová hadice 1,5m, sada koleček s plošinou pro plynovou láhev, návod k použití. Doplňkové vybavení: Vzduchový filtr Digitální V/A metr Adaptér cívky K Transformátor pro ohřev CO 2, 42 V Držák hořáku

13 MIG/MAG Kompaktní zdroje 400V Origo TM Mig C420w PRO Kompaktní profesionální zdroj určený pro svařování metodou MIG/MAG s vestavěným 4kladkovým podavačem, vhodný pro svařování do 400 A při 60% dovolené zátěže. Zdroj je určen pro svařování s dosahem do 8 metrů od zdroje. Zařízení má vestavěný chladící systém pro svařovací hořáky, který zvyšuje výkon jednotky při vysokých parametrech. Funkce ELP (ESAB LogicPump) zajišťuje automatické spínání vodního čerpadla, jakmile je ke zdroji připojen vodou chlazený hořák. Eliminuje se tak riziko přehřátí hořáku a čerpadlo je automaticky vypnuto, jeli hořák odpojen. Tři výstupy tlumivky usnadňují optimalizaci nastavení proudu pro danou aplikaci. POUŽITÍ: Výroba a montáž všech typů konstrukcí Svařovací dílny Opravny Vzdělávání Typ Napájecí napětí Pojistka Dovolené zatížení Origo Mig C420w PRO V/A 400V 50 Hz 32 A 50% 420A 60% 400A 100% 315A Origo Mig C420 PRO V/A 400V 50 Hz 32 A 50% 420A 60% 400A 100% 315A OBSAH DODÁVKY: Origo TM Mig C420, podávací kladka 1,01,2 mm, svařovací hořák PSF m, napájecí kabel 5 m se zástrčkou 32 A, zemnící kabel 5 m se svorkou, plynová hadice 1,5m, sada koleček s plošinou pro plynovou lahev, návod k použití. Origo TM Mig C420w, podávací kladka 1,01,2 mm, svařovací hořák PSF 410w 3 m, napájecí kabel 5 m se zástrčkou 32 A, zemnící kabel 5 m se svorkou, plynová hadice 1,5m, sada koleček s plošinou pro plynovou lahev, návod k použití. Doplňkové vybavení: Objednací číšlo Vzduchový filtr Spojovací sada pro svařovací hořák MXH 400w PP (pushpull) Transformátor pro ohřev CO 2, 42 V Hlídač průtoku chladící kapaliny Digitální V/A metr

14 MIG/MAG/MMA Kompaktní zdroje / Invertory Origo TM Mig C3000i panel MA23A Profesionální invertorové zdroje pro svařování MIG/MAG/ MMA a drážkování uhlíkovou elektrodou. Nastavení proudu v rozsahu do 300A a jemná regulace napětí umožňují ideální nastavení parametrů pro dráty od 0,6 do 1,2 mm. Kompaktní C verze je vybavena zabudovaným podavačem se 4kladkovým podávacím mechanismem s kladkami o průměru 30 mm. Svařovací zdroj je vybaven ovládacím panelem MA24 s funkcí Qset, která automaticky nastaví ideální svařovací parametry v oblasti krátkého oblouku. S touto funkcí nastavíte pouze rychlost podávání drátu a ostatní parametry jsou nastaveny automaticky bez nutnosti zadávání kombinace drát/průměr/ ochranný plyn. POUŽITÍ: Automobilový průmysl Automatizovaná pracoviště Montáž a stehování konstrukčních celků Svařovací dílny Svařování hliníku, nízkolegovaných a vysokolegovaných ocelí MIG pájení pozinkovaných materiálů panel MA23A Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig C3000i MA23A 400V 50Hz 16 A 35% 300A 60% 240A 100% 200A OBSAH DODÁVKY: 5 m napájecí kabel se zástrčkou 16 A, 5 m zemnící kabel se svorkou, návod k použití. Doplňkové vybavení: Chladící jednotka Cool Midi Vozík, 2kolový Vozík, 4kolový Dálková ovládání (viz str. 5354) Dálková ovládání: Vzduchem chlazené Vodou chlazené CPSF 305 3,0 m PSF 410w 3,0 m PSF 305 4,5 m PSF 410w 4,5 m

15 MIG/MAG/MMA Kompaktní zdroje / Invertory Aristo Mig C3000i panel U6 Synergické svařovací zdroje pro metodu MIG/MAG, pulz a MMA. Široký rozsah předpogramovaných synergických linií zajišťuje optimální nastavení pro širokou řadu aplikací svařování uhlíkových a vysokolegovaných ocelí a hliníku s dráty ø 0,61,2 mm. 4kladkový podávací systém a nastavení synergických linií zaručuje vysokou kvalitu svaru. Verze C je kompaktní zdroj se zabudovaným podavačem a ovládacím panelem U6. POUŽITÍ: Automobilový průmysl Automatizovaná pracoviště Montáž a stehování konstrukčních celků Svařovací dílny Svařování hliníku, nízkolegovaných a vysokolegovaných ocelí MIG pájení pozinkovaných materiálů Typ Napájecí napětí Pojistka Dovolené zatížení Aristo Mig C3000i U6 400V 50Hz 16 A 35% 300A 60% 240A 100% 200A OBSAH DODÁVKY: 5 m napájecí kabel se zástrčkou 16 A, 5 m zemnící kabel se svorkou, návod k použití. Doplňkové vybavení: Chladící jednotka Cool Midi Vozík, 2kolový Vozík, 4kolový Dálková ovládání (viz str. 5354) 13

16 MIG/MAG/MMA/TIG Poloautomaty, Choppery Origo TM Mig 402c, 502c, 652c Origo TM Mig 402c/502c/652c jsou profesionální a robustní stupňově regulované konvertorové napájecí zdroje (choppery) určené pro svařování MIG/MAG, svařování MMA a drážkování uhlíkovou elektrodou v náročných podmínkách. Široký rozsah proudu a napětí a plynulá regulace indukčnosti usnadňují optimalizaci nastavení pro všechny kombinace přídavných materiálů a plynů. TrueArcVoltage System TM, v kombinaci s ESAB PSF TM hořáky, zajišťují svařování požadovaným napětím bez závislosti na kolísání napětí v síti nebo ztrátách a rušení v kabelech. POUŽITÍ: Těžká konstrukční výroba Stavební průmysl Mobilní strojní vybavení Slévárny Výroba potrubí Loděnice Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig 402c 400V 50Hz 32 A 60% 400A 100% 310A Origo TM Mig 402c Multi V 32 A 60% 400A 100% 310A Origo TM Mig 402cw 400V 50Hz 32 A 60% 400A 100% 310A Origo TM Mig 402cw Multi V 32 A 60% 400A 100% 310A Origo TM Mig 502c 400V 50Hz 32 A 60% 500A 100% 400A Origo TM Mig 502c Multi V 32 A 60% 500A 100% 400A Origo TM Mig 502cw 400V 50Hz 32 A 60% 500A 100% 400A Origo TM Mig 502cw Multi V 32 A 60% 500A 100% 400A Origo TM Mig 652cw 400V 50Hz 63 A 60% 650A 100% 500A Origo TM Mig 652cw Multi V 63 A 60% 650A 100% 500A Multi V multinapájecí verze (3 x 230/400415/500V 50Hz ; 3 x 230/440460/575V 60Hz) * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 11) OBSAH DODÁVKY: napájecí kabel 5 m se zástrčkou 400 V, zemnící kabel 5 m se svorkou, pro typ w chladící jednotka, čep pro podavač, sada koleček s plošinou pro plynovou láhev a návod k použití. Doporučované hořáky: Vzduchový filtr Digitální V/A metr pro panel A13 MMC Transformátor pro ohřev CO Hlídač průtoku chladící kapaliny Sada držáků kabelů Řadič podavačů LiftArc TM sada pro TIG Panel A13 MMC s digitálním VA metrem (pro Mig 402c)

17 MIG/MAG Podavače pro choppery Origo TM Feed 304, 484 panel M13 Podavače se vyznačují robustní konstrukcí s pozinkovanou kovovou skříní pro použití v náročných prostředích. Elektronicky ovládané podávání zaručuje přesný a stabilní oblouk. Čtyřkladkový podávací mechanismus s drážkami jak v podávací, tak v přítlačné kladce zajišťuje stabilní podávání a nízký tlak na drát, aby nedocházelo k narušení plynulosti podávání. Podavače jsou k dispozici s kladkami ø 30 mm pro dráty do ø 1,6 mm nebo kladkami ø 48 mm pro dráty až do ø 2,4 mm. Typ: Origo Feed 304, M13 obsahuje V/A metr Origo Feed 304w, M13 obsahuje V/A metr Origo Feed 484w, M13 obsahuje V/Ametr Funkce panelu M13y 2/4 taktní ovládání X Vyplňování kráteru X Nastavitelný čas dohořívání X Creep start (pomalý start) X Digitální V/A metr X Zavádění drátu/profuk plynem, (možnost volby) X Rychlost podávání drátu 1,9 25 m/min OBSAH DODÁVKY: Origo TM Feed 304 podávací kladka 1,0 1,2 mm, Origo TM Feed 484 podávací kladka 1,0 1,6 mm. Doplňkové vybavení: Podvozek pod podavač Podpěra svařovacího hořáku Upevnění propojovacích kabelů Závěsné oko Balancér Sada pro zavádění drátu nebo profuk plynu Dálková ovládání (viz str. 5354) Propojovací kabely: Vzduchem chlazené Origo TM Mig 402c Origo TM Mig 502c/652c Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 35 m Vodou chlazené Origo TM Mig 402cw Origo TM Mig 502cw/652cw Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Doporučované hořáky: Vzduchem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

18 MIG/MAG/MMA Invertory CC/CV Origo TM Mig 4004i, panel A44 Mig 4004i/5004i Svařovací zdroje Origo Mig 4004i s panelem A44 a Mig 4004i/5004i jsou elektronicky řízené invertorové zdroje pro MIG/MAG/MMA s nízkou váhou konstruované pro vysoký výkon svařování a náročné podmínky. V porovnání se standardními zdroji je velikost zdroje redukována na 70% s minimální půdorysnou plochou.tento nový kompaktní design je o 80% lehčí což ho činí skutečně mobilním. Chladící jednotka prodlužuje dobu svařování a poskytuje vyšší komfort pro svařeče. Chladící ventilátor a čerpadlo jsou automaticky vypnuty po 6,5 minutách nečinnosti zdroje pro snížení spotřeby elektrické energie. Již čtvrtá generace invertorových zdrojů nabízí zvýšenou účinnost. Účiník při maximálním proudu se blíží hodnotě 1. Toto zajišťuje minimální spotřebu elektrické energie a snižuje náklady na svařovací proces ve výrobě při stejných výkonech. POUŽITÍ: Všeobecná výroba Výroba energetických zařízení Větrné elektrárny Výroba podvozků a náprav transportní techniky a aut Výroba vlaků a kolejových vozidel Pozemní a důlní technika Mobilní stroje a technika Konstrukce Výroba lodí a těžebních plošin Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Mig 4004i 400V 50Hz 32 A 60% 400A 100% 300A 46 kg Mig 5004i 400V 50Hz 32 A 60% 500A 80% 400A 100% 300A 46 kg Origo TM Mig 4004i panel A44 400V 50Hz 32 A 60% 400A 100% 300A 46 kg OBSAH DODÁVKY: Doplňkové vybavení, podavače drátu: Plynem chlazené Vodou chlazené Origo Feed 3004, MA24 Encl. 10 pin Origo Feed 4804, MA24 Encl. 10 pin Objednací informace, příslušenství Podvozek pod podavač Podpěra svařovacího hořáku Podpěra propojovacích kabelů Zvedací oko Rychlospojka MarathonPac F Adaptér pro 5 kg cívky Kryt cívky Kryt cívky, ocelový plech Adaptér cívky 440 mm Dálkové propojení MTA1 CAN Dálkové propojení MT1 10Prog CAN Kabel dálkového propojení, 5m Adaptér pro Miggy/Railtrac Adaptér pro MXH PP a PSF RS MXH 300/400w PP propojovací kit Chladící jednotka, COOL kolový vozík kolový vozík (sestava zdroje bez chl. jednotky)

19 MIG/MAG Podavače CAN Origo TM Feed 3004, 4804 panel MA24 Robustní konstrukce z ESAB Origo Feed 3004 a 4804 a plně krytý systém chrání přídavný svařovací materiál před vlhkostí, prachem a dalšími nečistotami. Podavače drátu Origo Feed 3004/4804 jsou dodávány v kombinaci s panely MA24. Oba panely nabízí okamžitý přehled nastavení zdroje. Konektor pod panelem nabízí možnost připojení dálkového ovládání a dalších doplňků ke svařovacímu zdroji včetně poloautomatických systémů. Podavač je konstruován jak pro použití se svařovacím drátem na cívkách tak s velkokapacitním balením MarathonPac. Typ: Origo Feed 3004 MA24 Encl 10 pólový Origo Feed 3004w MA24 Encl 10 pólový Origo Feed 4804w MA24 Encl 10 pólový OBSAH DODÁVKY: Origo TM Feed 3004 podávací kladka 1,0 1,2 mm, Origo TM Feed 4804 podávací kladka 1,0 1,6 mm. Příslušenství Origo Feed: Podvozek pod podavač Podpěra hořáku Úchyt propojovacích kabelů Závěsné oko Rychlospojka MarathonPac F Adaptér pro cívku 5 kg Balancér Kryt cívky Funkce panelu (MMC) MA24 2/4 takt X Předfuku/dofuku plynu X Digitální V/A metr X Zavádění drátu/profuk plynem X 3 paměťová místa X QSet X Vyplnění kráteru X Creep start (pomalý start) X Předem naprogramované synergické linie X Příslušenství Origo Feed: Kryt cívky, ocelový Adaptér pro cívku o průměru 440 mm Dálkové ovládání MTA1 CAN Dálkové ovládání M1 10Prog CAN Propojovací kabel pro MTA1 a M1 10Prog 5 m Sada adaptéru pro Miggytrac/ Railtrac Sada adaptéru pro MXH PP a PSF RS Sada adaptéru pro MXH 300/400w PP Propojovací kabely 10 pólové, 70 mm² Vzduchem chlazené Vodou chlazené 5.0 m 10p m 10p m 10p m 10p m 10p Propojovací kabely 10 pólové, 95 mm² Vzduchem chlazené Vodou chlazené 1.7 m 10p

20 MIG/MAG/MMA Invertory CC/CV Origo TM Mig 3001i/4001i, Mig 3001i/4001i panel A24 Zdroje Origo Mig 3001i/4001i jsou ideální zdroje svařování materiálů s vysokým požadavkem na fi nální vzhled a kvalitu svaru. Rám zdroje je vyroben z pevných galvanicky pokovených profilů. Svařovací zdroj může být kombinován s podavači Origo Feed 3004/4804 a Aristo Feed 3004/4804 nebo YardFeed Propojovací kabely o délce do 25m mohou poskytnout celkový pracovní rádius 54,5m. POUŽITÍ: Automobilový průmysl Automatizovaná pracoviště Montáž a stehové svařování všech typů konstrukcí Svařovací dílny Svařování hlíniku, nízkolegovaných a vysokolegovaných ocelí a Ni slitin Pájení pozinkovaných materiálů metodou MIG Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig 3001i 400V 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Mig 3001i A24 400V 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Mig 3001iw 400V 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Mig 4001i 400V 50Hz 32 A 35% 400A 60% 320A 100% 250A Origo TM Mig 4001i A24 400V 50Hz 32 A 35% 400A 60% 320A 100% 250A Origo TM Mig 4001iw 400V 50Hz 32 A 35% 400A 60% 320A 100% 250A * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 17) OBSAH DODÁVKY: napájecí kabel 5m se zástrčkou 32A, zemnící kabel 4,5m se svorou, návod k použití Doplňkové vybavení: Chladící jednotka CoolMidi Vozík, 2kolový Držák podavače pro 2kolový vozík Vozík, 4kolový Ochranný rám pro svařovací zdroj

21 MIG/MAG Podavače pro invertorové zdroje Origo TM Feed 3004, 3004w panel MA23, MA24 Aristo Feed 3004, 3004w panel U6, U8 2 Robustní konstrukce s pozinkovanou kovovou skříní činí podavače Origo TM Feed 3004 a 4804 ideálními pro práci v náročných prostředích. Elektronicky ovládané podávání zaručuje přesný a stabilní oblouk a čtyřkladkový podávací mechanismus s drážkami v podávací i přítlačné kladce zajišťuje stabilní podávání a nízké opotřebení povrchu drátu tak, aby nedocházelo k narušením provozu. Podavače jsou k dispozici buď s kladkami ø 30 mm pro dráty do ø 1,6 mm nebo kladkami ø 48 mm pro dráty až do ø 2,4 mm. Funkce QSet představuje rychlou cestu pro nastavení optimalizovaných parametrů svařování a redukci postřiku. Typ: Origo TM Feed 3004w MA Origo TM Feed 3004 MA Origo TM Feed 3004w MA Aristo Feed 3004 w U Aristo Feed 3004w U Aristo Feed 3004 U0* Aristo Feed 3004w U0* *Panel U8 2 for Aristo TM Feed 3004 U0* OBSAH DODÁVKY: podávací kladka 1,0 1,2mm, návod k použití. Funkce panelu: MA23 MA24 U6 U8 2 U8 2 Plus Předfuk a dofuk plynu X X X X X V/A metr X X X X X Profuk a zavádění drátu X X X X X Paměť X(3) X(3) X(10) X(255) X(255) Funkce Qset X X X X Vyplnění kráteru X X X X Synergické linie X(24) X(59) X(92) X(230) Pulz X X X Automatické ukládání X X Limity a blokace X X Super Pulz X Vlastní synergické křivky X Statistické funkce X File manager X Doplňkové vybavení: Podvozek Závěsné oko Dálková ovládání (viz str. 5354) Propojovací kabely: Plynem chlazené Vodou chlazené Propojovací kabely 1,7 m Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 25 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

22 MIG/MAG/MMA Poloautomaty, CAN Choppery Origo TM Mig 4002c, 5002c, 6502c Origo TM Mig 4002c, 5002c, a 6502c jsou profesionální a robustní spínané konvertorové napájecí zdroje (choppery) určené pro náročné provozy. Jsou určeny pro svařování MIG/MAG a MMA, výběr funkcí je ovládán z podavače drátu s panely Origo TM MA23, Origo TM MA24 nebo Aristo U6/U8 2. Dobře osvědčená technologie spolu se softwarem vyvinutým fi rmou ESAB zajišťují vysokou spolehlivost a vynikající svařovací výkon. TrueArcVoltage TM System, v kombinaci s hořákem ESAB PSF TM zajišťují, že budete svařovat požadovaným napětím bez závislosti na kolísání napětí v síti nebo ztrátách a rušení v kabelech. POUŽITÍ: Konstrukce Mobilní strojní vybavení Slévárny Zpracovatelský průmysl Stavba lodí Typ Napájecí napětí Origo Mig 4002c 400V 50Hz Origo Mig 4002c Multi V Origo Mig 4002cw 400V 50Hz Origo Mig 4002cw Multi V Origo Mig 5002c 400V 50Hz Origo Mig 5002c Multi V Origo Mig 5002cw 400V 50Hz Origo Mig 5002cw Multi V Origo Mig 6502c 400V 50Hz Origo Mig 6502c Multi V Origo Mig 6502cw 400V 50Hz Origo Mig 6502cw Multi V Multi V multinapájecí verze (230/400415/500V 50Hz ; 230/ Hz) OBSAH DODÁVKY: napájecí kabel 5 m se zástrčkou 400 V, zemnící kabel 5 m se svorkou, pro verzi w chladící jednotka, čep pro podavač, sada koleček s plošinou pro plynovou láhev, návod k použití. Doplňkové vybavení: Vzduchový filtr Transformátor pro ohřev CO Hlídač průtoku chladící kapaliny Sada držáků kabelů

23 MIG/MAG Podavače pro CAN Choppery Origo TM Feed 3004, 3004w panel MA24 Aristo TM Feed 3004, 3004w panel U6, U8 2 Robustní konstrukce s pozinkovanou kovovou skříní činí podavače Origo TM Feed 3004 a 4804 ideálními pro práci v náročných prostředích. Elektronicky ovládané podávání zaručuje přesný a stabilní oblouk a čtyřkladkový podávací mechanismus s drážkami v podávací i přítlačné kladce zajišťuje stabilní podávání a nízké opotřebení povrchu drátu tak, aby nedocházelo k narušením provozu. Podavače jsou k dispozici buď s kladkami ø 30 mm pro dráty do ø 1,6 mm nebo kladkami ø 48 mm pro dráty až do ø 2,4 mm. Funkce QSet představuje rychlou cestu pro nastavení optimalizovaných parametrů svařování a redukci rosztřiku. Typ: Origo TM Feed 3004 MA Origo TM Feed 3004w MA Aristo TM Feed 3004w U Aristo TM Feed 3004w U0* *Panel U8 2 for Aristo TM Feed 3004 U0* Funkce panelu: MA24 U6 U8 2 U8 2 Plus Předfuk a dofuk plynu X X X X V/A metr X X X X Profuk a zavádění drátu X X X X Paměť X(3) X(10) X(255) X(255) Funkce Qset X X X X Vyplnění kráteru X X X X Synergické linie X(24) X(59) X(92) X(230) Pulz X X X Automatické ukládání X X Limity a blokace X X Super Pulz X Vlastní synergické křivky X Statistické funkce X File manager X OBSAH DODÁVKY: podávací kladka 1,0 1,2mm, návod k použití. Doplňkové vybavení: Podvozek Závěsné oko Dálková ovládání (viz str. 5354) Propojovací kabely: Plynem chlazené Vodou chlazené Propojovací kabely 1,7 m Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 25 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

24 MIG/MAG/TIG/MMA Invertorové zdroje Aristo Mig U4000iw, 5000iw, U5000iw Univerzální použití MIG/MAG, pulzní MIG, MMA, TIG, Pulzní TIG a drážkování uhlíkovou elektrodou. Spolehlivý a plynulý start a konec, účinný Hortstart a funkce vyplnění kráteru. Účinný a uživatelsky příjemný systém ovládání využívající komunikátory MA4, MA6 nebo Aristo U8 2. Široký rozsah předprogramovatelných synergických linií. Aristo U8 2 umožňuje optimální nastavení širokého výběru materiálů a kombinací plynu. Paměť pro 10 (MA6) nebo 255 (Aristo U8 2 ) parametrů nastavení. ESAB Logic Pump ELP, systém automaticky spínající čerpadlo při připojení vodou chlazeného hořáku. True Arc Voltage Systém měří správné napětí na oblouku nezávisle na délce spojovacích kabelů a hořáku. Prachový filtrzachycuje tvrdé a špinavé nečistoty a zabraňuje usazování prachu a kovových částic uvnitř zdroje. SuperPulse svařovací proces schopný řídit přívod tepla (Aristo U8 2 ). POUŽITÍ: Pokročilá výroba legovaných a nelegovaných ocelí Pokročilá výroba hliníku Prefabrikace pobřežních konstrukcí a stavba lodí Výroba spotřebního zboží (bílé zboží) Výrobní závody Hliníkové nástroje Nukleární & letecký průmysl QA použití Prefabrikace materiálů na bázi niklu Tlaková nádob Typ Napájecí napětí Pojistka Dovolené zatížení Aristo Mig U4000i w 400V 50 Hz 32 A 35% 400A 60% 340A 100% 250A Aristo Mig 5000i w 400V 50 Hz 32 A 60% 500A 100% 400A Aristo Mig U5000i w 400V 50 Hz 32 A 60% 500A 100% 400A * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 19) OBSAH DODÁVKY: Napájecí kabel 5 m se zástrčkou a zemnící kabel 5 m se svorkou. Doplňkové vybavení: Vozík 1 (Standard) Multinapájecí jednotka Kontrolka průtoku chladící kapaliny Sada rychlospojek pro přívod proudu, vody a ochranného plynu pro podavač 2x Aristo Feed Vozík 2 (podavač s balancérem, 2 plynové lahve) TIG XHC 400w 4 m TIG XHC 400w 8 m

25 MIG/MAG Podavače pro invertorové zdroje Feed 3004, 4804 panel MA23, MA24, U6, U8 2, U8 2 Plus Podavače drátu Origo Feed 3004/4804 jsou dodávány v kombinací s panelem MA24. Oba panely nabízí okamžitý přehled nastavení zdroje. Konektor pod panelem nabízí možnost připojení dálkového ovládání a dalších doplňků ke svařovacímu zdroji včetně poloautomatických systémů. Podavač je konstruován jak pro použití se svařovacím drátem na cívká Typ: Origo Feed 3004 MA Origo Feed 3004w MA Origo Feed 4804w MA Aristo Feed 3004 U Aristo Feed 3004w U Aristo Feed 4804w U Aristo Feed 3004 U0* Aristo Feed 3004w U0* *Panel s držákem U *Panel s držákem U8 2 Plus OBSAH DODÁVKY: podávací kladka 1,0 1,2 mm, návod k použití Funkce panelu: MA24 U6 U8 2 U8 2 Plus Předfuk a dofuk plynu X X X X V/A metr X X X X Profuk a zavádění drátu X X X X Paměť X(3) X(10) X(255) X(255) Funkce Qset X X X X Vyplnění kráteru X X X X Synergické linie X(24) X(59) X(92) X(230) Pulz X X X Automatické ukládání X X Limity a blokace X X Super Pulz X Vlastní synergické křivky X Statistické funkce X File manager X Příslušenství: Podvozek Podpora/uchycení pro hořák Uchycení pro propojovací kabel Balancér (pouze s vozíkem pro balancér) Sada dálkového adaptéru Miggy/ Railtrac Sada dálkového adaptéru MXH 300wPP / MXH 400wPP MXH 300/400w PP propojovací kit Propojovací kabely 10/10 pól 70 mm² chlazené vzduchem chlazené vodou 1.7 m m m m m m Držák hořáku Vzduchem chlazené Vodou chlazené PSF 305 3,0 m PSF 410w 3,0 m PSF 305 4,5 m PSF 410w 4,5 m PSF 405 4,5 m PSF 510w 4,5 m

26 Náhradní díly pro podavače Origo TM Feed 30, 30w Drát Typ 1 Kladka 2 Podávací 3 Ozubený 4 Ozubené 5 Střední 6 Vstupní 7 EURO Typ drážky ø mm drátu kladka převod kolo průvlak průvlak adaptér 0,6/0,8 Fe, Ss V 0,8/1,0 Fe, Ss V 1,0/1,2 Fe, Ss V 1,2/1,6 Fe, Ss V 1,0/1,2 Rd K 1,2/1,6 Rd K 0,8/1,0 Al U 1,0/1,2 Al U 1,2/1,6 Al U * Fe kladky pro ocelové dráty * Ss kladky pro vysokolegované dráty *Rd kladky pro plněné elektrody *AI kladky pro hliníkové dráty C* Kladky s vroubkovanouc drážkou Origo TM Mag C171, C201 Origo TM Mig C170, C200, C250, C280 Drát Typ 1 Podávací 2 Přítlačná 3 Vstupní 4 Střední 5 Výstupní Typ drážky ø mm drátu kladka kladka průvlak průvlak průvlak 0,6/0,8 Fe, Ss V 0,8/1,0 Fe, Ss V 1,0/1,2 Fe, Ss V 1,0/1,2 Al U * Fe kladky pro ocelové dráty * Ss kladky pro vysokolegované dráty *AI kladky pro hliníkové dráty C* Kladky s vroubkovanou drážkou 24

27 Náhradní díly pro podavače Aristo & Origo TM Feed 304, 3004 Origo TM Mig C280 4WD, C340 4WD, C420w Aristo & Origo TM Mig C3000i Ø drátu Typ drátu 1 Podávací 2 Vstupní 3 Střední 4 EURO 5 Ozubený 6 Typ Drážka Značení mm kladka průvlak průvlak adaptér převod motoru 0,6/0,8 Fe, Ss V 0,6S2 & 0,8S2 0,8/1,0 Fe, Ss V 0,8S2 & 1,0S2 1,0/1,2 Fe, Ss V 1,0S2 & 1,2S2 1,4/1,6 Fe, Ss V 1,4S2 & 1,6S2 1,0/1,2 C V/K 1,0R2 & 1,2R2 1,2/1,4 C V/K 1,2R2 & 1,4R2 1.6 C V/K 1,6R2 0,8/1,0 Al U 0,8A2 & 1,0A2 1,2/1,6 Al U 1,2A2 & 1,6A2 * Fe kladky pro ocelové dráty * Ss kladky pro vysokolegované dráty *C kladky s vroubkovanou drážkou *AI kladky pro hliníkové dráty Aristo & Origo TM Feed 4804, 484 Drát ø mm Typ drátu 1 Kladka 2 Bogie 3 EURO 4 Střední průvlak Typ drážky adaptér 0,61,01,2 Fe, Ss V 1,01,21,6 Fe, Ss V 1,62,02,4 Fe, Ss V 1,21,62,0 C V/K 2.4 C V/K 1,01,21,6 Al U * Fe kladky pro ocelové dráty * Ss kladky pro vysokolegované dráty *C kladky s vroubkovanou drážkou *AI kladky pro hliníkové dráty 25

28 MIG/MAG Hořáky MXL TM 150v, 200, 270, 340 Ergonomické svařovací hořáky pro svařování metodou MIG/MAG. Typ MXL TM 150 V je určený pro pevné spojení s podávací jednotkou zdrojů Origo TM Mig C141 a Origo TM Mig C151. Ostatní hořáky jsou vybaveny EURO koncovkou a mohou být použity se všemi dostupnými poloautomatickými zdroji. Flexibilní kabely a komfortní držák zajišťují perfektní přístup ve stísněných prostorách. Objednací Svařovací Přípustné Přípustné Zatěžovatel Průměr číslo hořáky zatížení CO 2 zatížení MIX DZ drátu Plynem chlazené MXL TM 150v 2,5 m 150 A 150 A 35% 0,6 0, MXL TM 200 3,0 m 200 A 170 A 35% 0,6 1, MXL TM 200 4,0 m 200 A 170 A 35% 0,6 1, MXL TM 270 3,0 m 270 A 260 A 35% 0,8 1, MXL TM 270 4,0 m 270 A 260 A 35% 0,8 1, MXL TM 340 3,0 m 340 A 320 A 35% 0,8 1, MXL TM 340 4,0 m 340 A 320 A 35% 0,8 1,2 26

29 Náhradní díly MXL MXL 150v MXL 180/ MXL MXL MXL 150v MXL 180/200 MXL 270 MXL Plynová hubice standard Ø12 mm Plynová hubice standard Ø15 mm Plynová hubice standard Ø16 mm Plynová hubice přímá Ø16 mm Plynová hubice přímá Ø18 mm Plynová hubice přímá Ø19 mm Plynová hubice konická Ø 9.5 mm Plynová hubice konická Ø11.5 mm Plynová hubice konická Ø12 mm Kontaktní špička Cu W 0.6 M6 Kontaktní špička Cu W 0.8 M6 Kontaktní špička Cu W 0.9 M6 Kontaktní špička Cu W 1.0 M6 Kontaktní špička Cu W 0.8 M6 Kontaktní špička Cu W 0.9 M6 Kontaktní špička Cu W 1.0 M6 Kontaktní špička Cu W 1.2 M Pružina Adaptér kontaktní špičky M6 MXL 150v Adaptér kontaktní špičky M6 MXL 200 Adaptér kontaktní špičky M6 MXL 270 Adaptér kontaktní špičky M6Alu MXL 270 Adaptér kontaktní špičky M6, krátký MXL 340 Adaptér kontaktní špičky M6, dlouhý MXL Izolátor, difuzér Bovden ocelový W0.6 W m Bovden ocelový W0.6 W m Bovden ocelový W0.6 W m Bovden ocelový W0.9 W m Bovden ocelový W0.9 W m Bovden tefl onový W0.6 W m Bovden tefl onový W0.6 W m Bovden tefl onový W0.9 W m Bovden tefl onový W0.9 W m Tučně vyznačené položky jsou dodávány standardně s hořákem 27

30 MIG/MAG Hořáky PSF TM 250, 305, 405, 505, 410w, 510w Osvědčené a spolehlivé hořáky řady PSF TM jsou určeny pro MIG/MAG svařování jak plnými dráty, tak plněnými elektrodami do průměrů 2,4 mm. V nabídce jsou dva typy hořáků, chlazené vodou a plynem, dodávané v délce 3 m nebo 4,5 m. Kabely jsou vyrobeny ze speciálního pružného plastu, který je odolný proti poškození a je ohnivzdorný. Hořáky jsou ergonomické ve všech svařovacích polohách i při vysokých teplotách. Rukojeti hořáků, vodou chlazených typů, jsou vybaveny kulovým čepem pro vyšší flexibilitu a menší zatížení pro svářeče. Objednací Svařovací Přípustné Přípustné Zatěžovatel Průměr číslo hořáky zatížení CO 2 zatížení MIX DZ drátu Plynem chlazené PSF TM 250 3,0 m 250 A 225 A 60% 0,6 1, PSF TM 250 4,5 m 250 A 225 A 60% 0,6 1, PSF TM 305 3,0 m 315 A 285 A 60% 0,8 1, PSF TM 305 4,5 m 315 A 285 A 60% 0,8 1, PSF TM 405 3,0 m 380 A 325 A 60% 0,8 1, PSF TM 405 4,5 m 380 A 325 A 60% 0,8 1, PSF TM 505 3,0 m 475 A 410 A 60% 1,0 2, PSF TM 505 4,5 m 475 A 410 A 60% 1,0 2,4 Vodou chlazené PSF TM 410w 3,0 m 400 A 350 A 100% 0,8 1, PSF TM 410w 4,5 m 400 A 350 A 100% 0,8 1, PSF TM 510w 3,0 m 500 A 440 A 100% 1,0 2, PSF TM 510w 4,5 m 500 A 440 A 100% 1,0 2,4 28

31 Náhradní díly PSF Náhradní díl Typ úchytu PSF 250 PSF 250C PSF 305 PSF 410w PSF 410Cw PSF 405 PSF 510w PSF 405C PSF 505 Krk hořáku vzduchem chlazené Krk hořáku vodou chlazené Plynová hubice Konická Standard Přímá Protirozstřiková vložka Distanční podložka pro bodové svařování Kontaktní špička M6 M (305) (410w) Kontaktní špička M6 x 27 CuCrZr (305) Kontaktní špička M8 x 37 CuCrZr (410w/CW) (405/405C) (510w) (510w) (510w) Bovdeny ocelové 3 m/4.5 m 3 m/4.5 m 3 m/4.5 m 3 m/4.5 m / / / / / / / / / / /887(405/405C) / /891 (510w) (4.5 m 510w) (4.5 m 510w) / / / / (4.5 m) Bovdeny tefl onové / / / / / / / / / / / / /893 (510w) / / / / /893 Tučně vyznačené položky jsou dodávány standardně s hořákem 29

32 TIG Zařízení pro svařování metodou TIG Obloukové svařování wolframovou elektrodou v inertním plynu (GTAW Gas Tunsten Arc Welding, TIG Tungsten Inert Gas Welding, WIG Wolfram Inert Gas Welding) Je to metoda, při které oblouk hoří mezi základním materiálem a wolframovou elektrodou v ochraně inertního plynu a přídavný materiál je do oblouku podáván samostatně. Svařování TIG zajišťuje výjimečně čisté a vysoce kvalitní svary. Protože nevzniká žádná struska, je sníženo na minimum riziko vměstků ve svarovém kovu a hotové svary nevyžadují žádné čištění. Metodu TIG lze použít téměř pro všechny kovy a hodí se jak pro ruční, tak pro automatizované svařování. Nejvíce se užívá na svařování hliníku a nerezavějících ocelí, kde je absolutně nejdůležitější celistvost svaru. Této metody se široce používá k vysoce kvalitním spojům v nukleárním, leteckém, chemickém a potravinářském průmyslu. 30

33 TIG 31

34 TIG/MMA DC Invertorové zdroje 230V Buddy Tig 160 Buddy Tig je jednoduchý, lehký a odolný svařovací zdroj pro svařování TIG s výbavou HF startu a možností svařování obalenou elektrodou (MMA). Vnitřní elektronické obvody jsou chlazeny výkonným ventilátorem pro zvýšení spolehlivosti. Zdroj je vybaven termostatickými čidly proti přehřátí. Navíc je vybaven třemi chladiči pro intenzivnější chlazení. Skříň zdroje je vyrobena z odolných materiálů a je vybavena madlem a komfortním ramenním popruhem pro snadnou manipulaci. Splňuje krytí IP23S. POUŽITÍ: Výroba & Opravy Stavby a konstrukce Všeobecná výroba Farmy a zemědělství Typ Napájecí napětí Pojistka Dovolené zatížení Buddy Tig V 50 Hz 16A 25% 160A I 60% 100A I 100% 80A OBSAH DODÁVKY: Hořák TIG (ET 17), napájecí kabel 3m se zástrčkou, zemnící kabel 3m se svorkou, MMA kabel 3m s držákem elektrody ESAB Comfort 32
