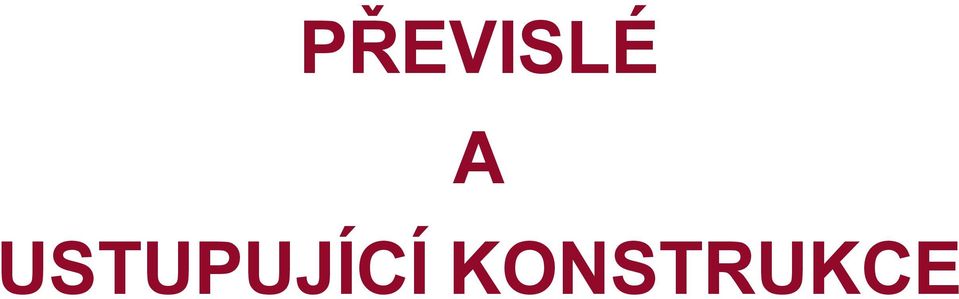

1 PŘEVISLÉ A USTUPUJÍCÍ KONSTRUKCE

2 Vodorovné nosné konstrukce Rozdělení z funkčního hlediska na konstrukce: A/ Stropní rozdělují budovu po výšce, B/ Převislé - římsy, balkony, arkýře, apsidy, pavlače apod., = k-ce zasahující do sousedního (spravidla vnějšího) prostoru, a vystavená účinkům tohoto prostředí. C/ Ustupující - např. lodžie, terasy, = konstrukce na styku s vnějších prostředím, zasazené nad půdorysnou plochu objektu

, = k-ce zasahující do sousedního (spravidla vnějšího) prostoru, a vystavená účinkům tohoto

3 Funkční požadavky 1/ Statické - koresponduje s účelem využití předsazené konstrukce a jejím konstrukčním řešením, funkcí je přenášení zatížení (stálého, užitného ) do svislých podpor (stěny, sloupy), - spolehlivost konstrukce se ověřuje podle 1. Mezního stavu únosnosti.

přenášení zatížení (stálého, užitného ) do svislých podpor (stěny,

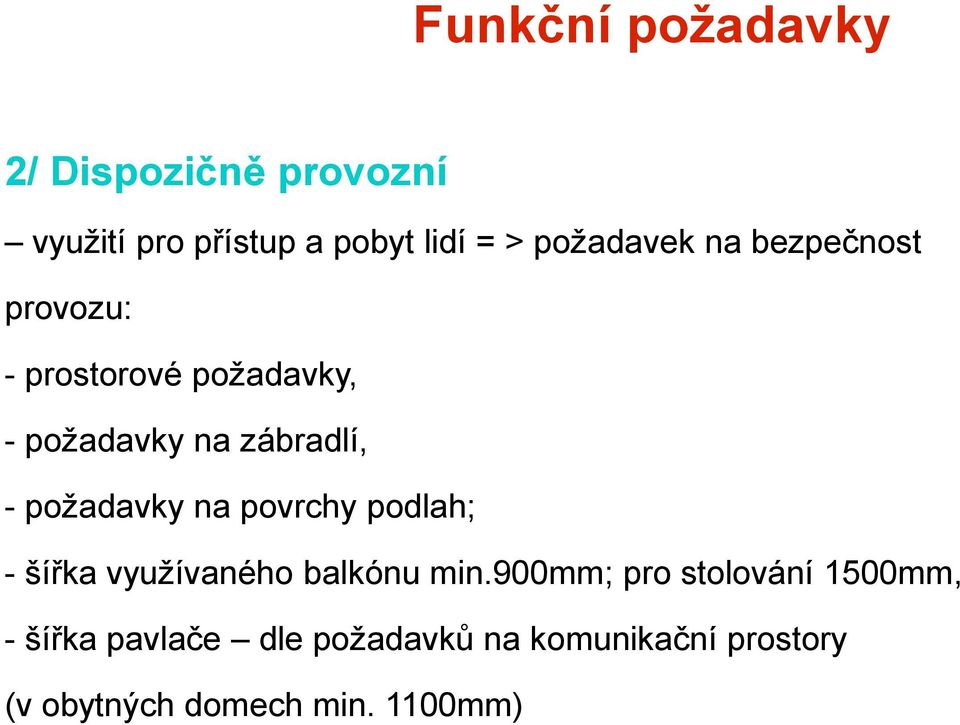

4 Funkční požadavky 2/ Dispozičně provozní využití pro přístup a pobyt lidí = > požadavek na bezpečnost provozu: - prostorové požadavky, - požadavky na zábradlí, - požadavky na povrchy podlah; - šířka využívaného balkónu min.900mm; pro stolování 1500mm, - šířka pavlače dle požadavků na komunikační prostory (v obytných domech min. 1100mm)

požadavky na povrchy podlah; - šířka využívaného balkónu min.

5 Funkční požadavky 3/ Izolační 3.1 tepelná izolace: - rozdíl prostředí s různými teplotami - řešení v součinnosti vrstev nosné části stropu a věnce zvuková izolace: a) zvuk šířící se vzduchem vzduchová neprůzvučnost (plošná hmotnost k-ce větší než 300 kg.m2 = zajištění min. stavební vzduchové neprůzvučnosti R w). b) zvuk šířící se v k-ci prostřednictvím chvění - kročejová neprůzvučnost (řešení skladbou konstrukce podlahy - pružná podložka mezi nosnou částí stropu a podlahovými vrstvami) např. terasy nad obytnými místnostmi.

2 - zvuková izolace: a) zvuk šířící se vzduchem vzduchová neprůzvučnost (plošná hmotnost k-ce větší než 300 kg.m2 = zajištění min.

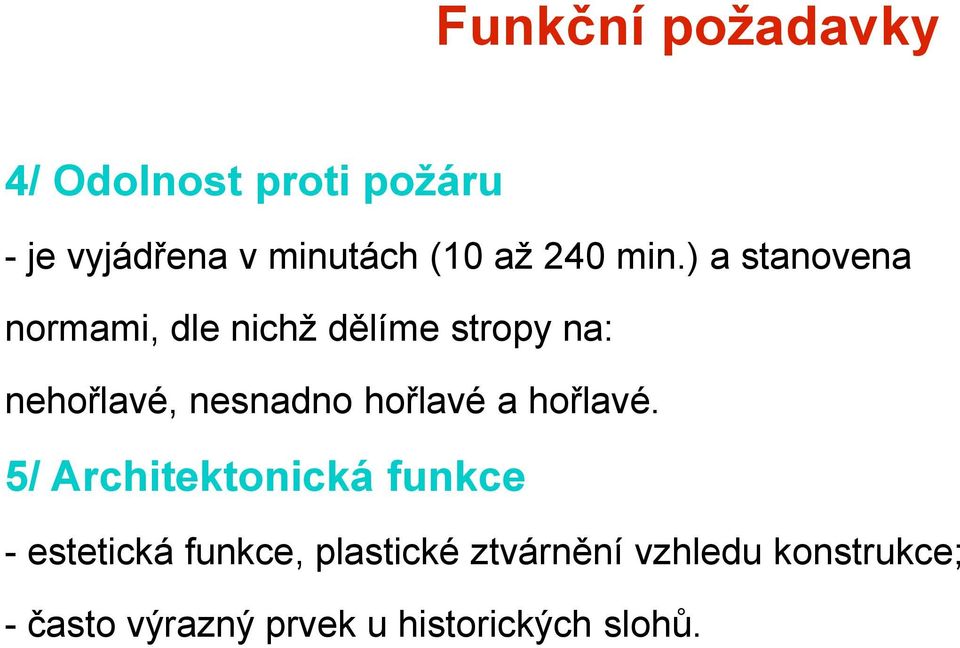

6 Funkční požadavky 4/ Odolnost proti požáru - je vyjádřena v minutách (10 až 240 min.) a stanovena normami, dle nichž dělíme stropy na: nehořlavé, nesnadno hořlavé a hořlavé. 5/ Architektonická funkce - estetická funkce, plastické ztvárnění vzhledu konstrukce; - často výrazný prvek u historických slohů.

) a stanovena normami, dle nichž dělíme stropy na: nehořlavé, nesnadno

7 Funkční požadavky 6/ Odolnost vůči povětrnostním / vlivům; 7/ Odolnost vůči účinkům / objemových změn - objemové změny vlivem účinků: - teplotních změn, - objemových změn vlivem změn vlhkosti. - nutno řešit dilatace!!!

objemové změny vlivem účinků: - teplotních změn, -

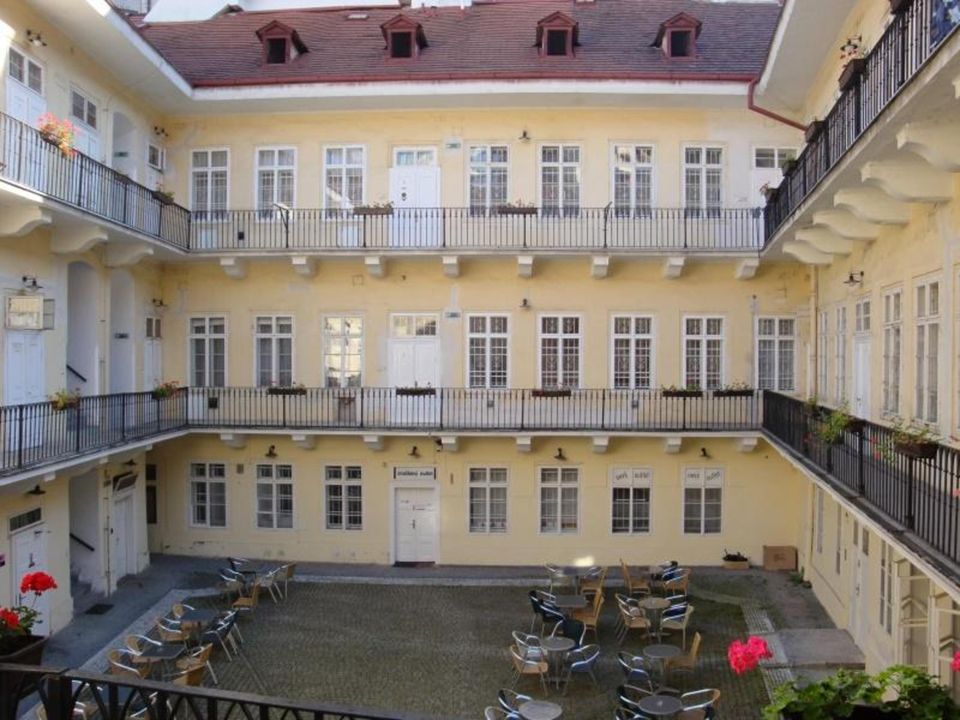

8 Konstrukce převislé a ustupující 1) předsazené před líc zdi směrem do exteriéru nebo interiéru a jsou podporovány na 1 straně: balkony, římsy, arkýře, pavlače, přístřešky (markýzy). 2) zalícované s fasádou a jsou, podporovány na 3 stranách: lodžie.

straně: balkony, římsy, arkýře, pavlače, přístřešky (markýzy).

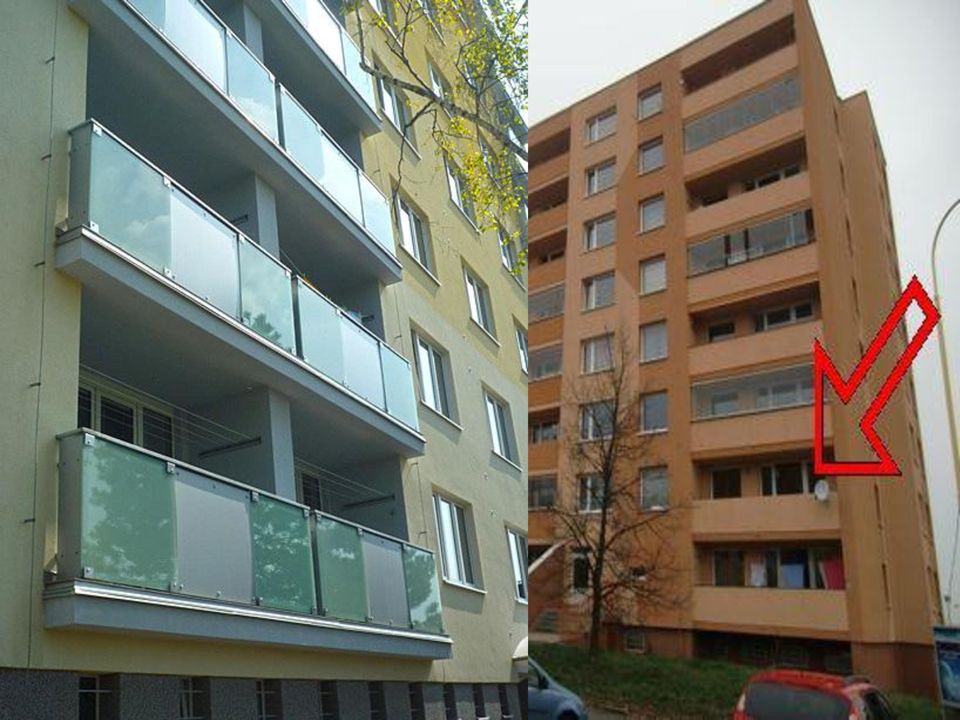

9 Balkon

14 Konstrukční řešení statické požadavky nosný prvek. a) deska b) trám desku vynášející. Staticky je nosný prvek řešen jako: konzola (prostě uložená, vetknutá), stropní konstrukce s převislým koncem nosný prvek deska nebo trám, zavěšený prvek nosný prvek je ocelové táhlo + jeho kotvení, podepřený (vzepřený) prvek.

Staticky je nosný prvek řešen jako: konzola (prostě uložená, vetknutá),

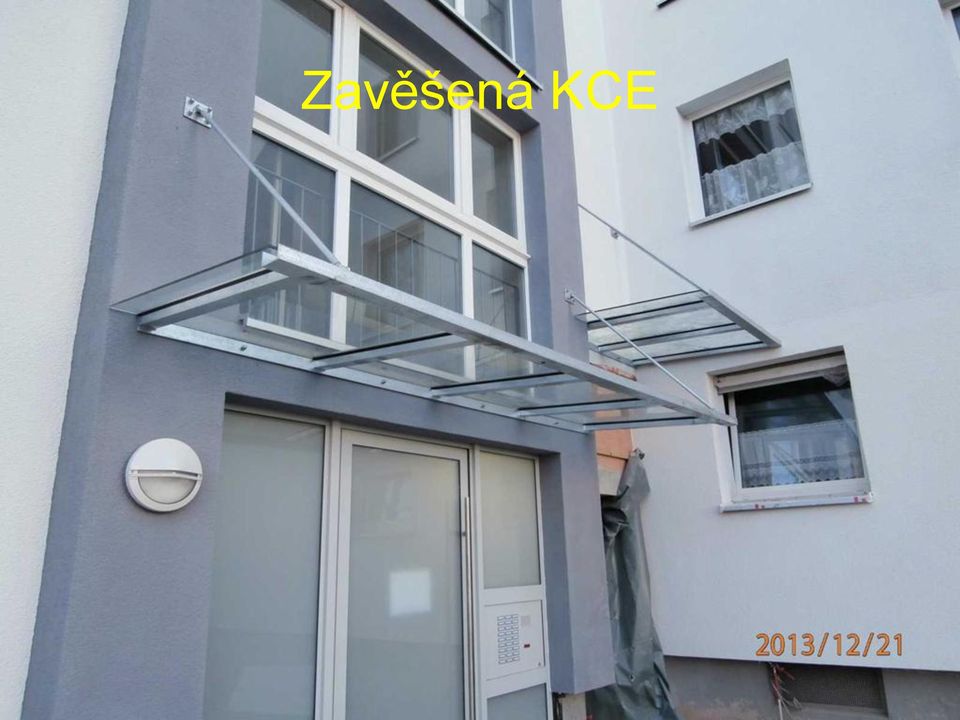

15 Zavěšená KCE

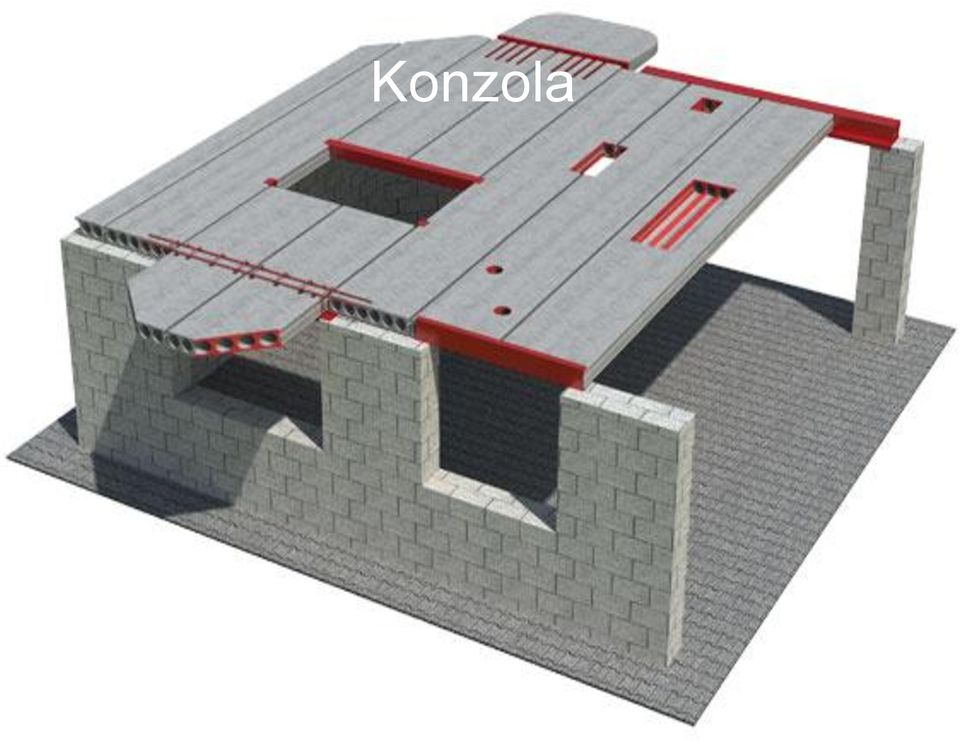

16 Konzola

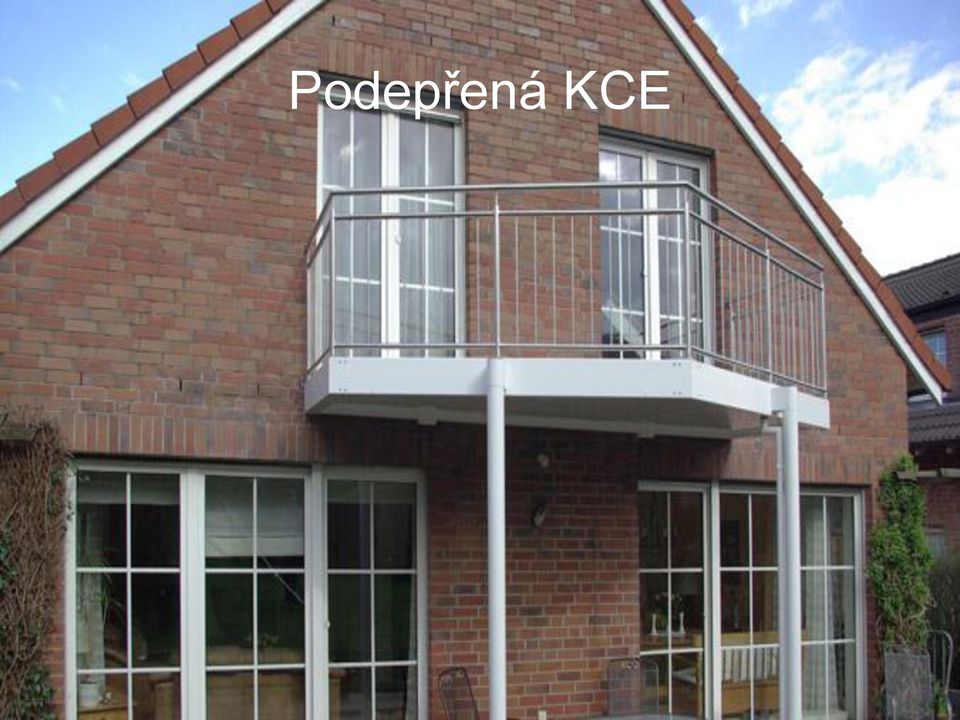

17 Podepřená KCE

18 Statické požadavky - korespondují s účelem využití předsazené konstrukce a jejím konstrukčním řešením = > užitné zatížení dle ČSN , - rozhodující druhy zatížení: a. zatížení vlastní hmotností, b. zatížení od uvažovaného provozu (užitné zatížení), c. sníh, - dle sněhové oblasti, d. vítr, - dle větrové oblasti, e. zatížení teplotními změnami - roztažnost materiálu, dilatační celky.

zatížení vlastní hmotností, b. zatížení od uvažovaného provozu (užitné zatížení), c.

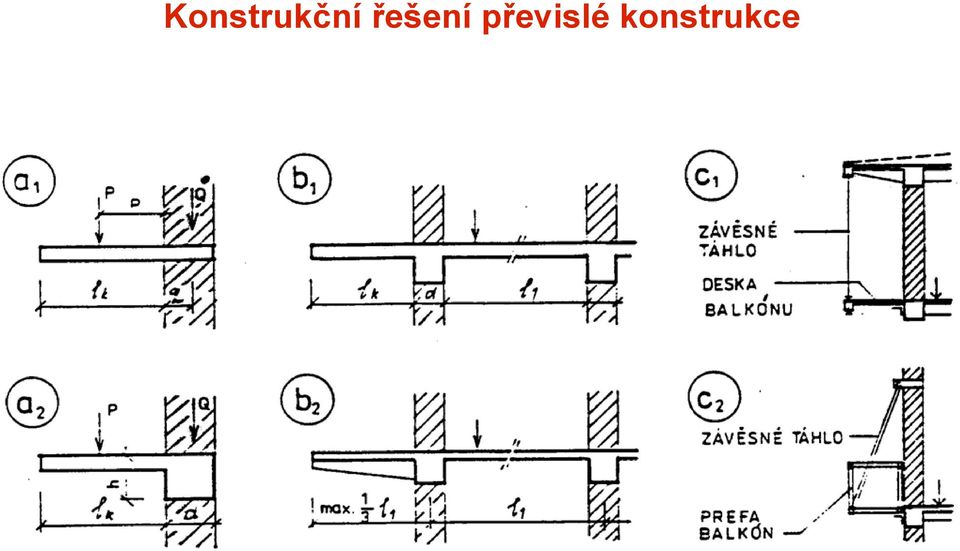

19 Konstrukční řešení převislé konstrukce

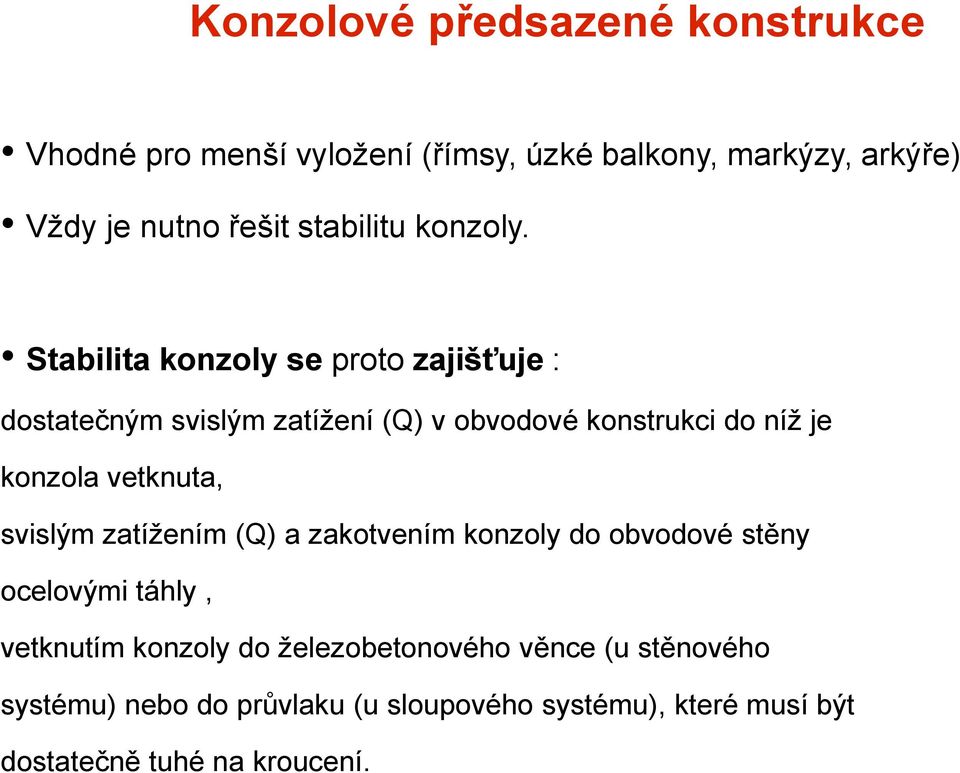

20 Konzolové předsazené konstrukce Vhodné pro menší vyložení (římsy, úzké balkony, markýzy, arkýře) Vždy je nutno řešit stabilitu konzoly. Stabilita konzoly se proto zajišťuje : dostatečným svislým zatížení (Q) v obvodové konstrukci do níž je konzola vetknuta, svislým zatížením (Q) a zakotvením konzoly do obvodové stěny ocelovými táhly, vetknutím konzoly do železobetonového věnce (u stěnového systému) nebo do průvlaku (u sloupového systému), které musí být dostatečně tuhé na kroucení.

Stabilita konzoly se proto zajišťuje : dostatečným svislým zatížení (Q) v obvodové konstrukci do níž je konzola vetknuta,

21 Tepelně technické požadavky - musí být řešeny v případě předsazené konstrukce vystupující před líc nosné stěny do exteriéru objektu, - podle typu předsazené konstrukce je nutno zajistit splnění požadavků dle ČSN : část 2. Tepelná ochrana budov: - požadavek na U (součinitel prostupu tepla) - posouzení rizika kondenzace v konstrukci i kondenzace u vnitřního povrchu - tepelně technická problematika velmi často ovlivňuje volbu konstrukčního řešení právě hlavní nosné konstrukce, - nutno řešit detaily v místech tzv. tepelných mostů

22 Řešení tepelných mostů převislých ešení konstrukcí:

23 1/ Obložení (obalení) celé předsazené konstrukce tepelnou izolací.

24 1/ Obložení (obalení) celé předsazené konstrukce tepelnou izolací.

25 2) Částečné přerušení tepelné izolace. - nosným prvkem předsazené konstrukce může být žebro (trám), které proběhne ve svém vyložení a tepelná izolace je umístěna mezi žebry a v místě přerušené desky nad žebry. - je vždy nutno výpočtem prokázat, že v nejvíce exponovaném místě v zimním období nedojde ke kondenzaci vodní páry na vnitřním povrchu konstrukce, tj. k poklesu teploty povrchu pod teplotu rosného bodu. - při tomto způsobu řešení tepelného mostu je vhodné provést doplňkové zatepleníehlých

26 Podélný řez předsazené k-ce s lokálním přerušením mostu

27 3) Vložení tepelné izolace do přerušené železobetonové konstrukce. - pro tento způsob řešení tepelného mostu používáme izolačního systému z ISO nosníků: - z hlediska tepelně-technického je u tohoto prvku provedeno přerušení tepelného mostu tepelnou izolací z pěnového polystyrenu nebo minerální vlny.

29 Přerušení tepelného mostu ISO nosníky

30 A. Balkony - předsazené před líc zdi vnější nebo vnitřní, - vyložení se řídí: - statickým výpočtem, - účelem využití a šířkou volného prostoru, např. ulice, - šířka balkónu min 900 mm - materiál ŽB monolitický, prefabrikát, ocel, dřevo, kámen.

31 A. Balkony - nášlapný povrch tvořen ve spádu 1-2%, ochrana proti vodě = hydroizolace, - povrch s protiskluzovou úpravou, - dlažba keramická nebo kamenná, - litý materiál ve formě stěrky. - zábradlí povinnost každého balkonu, - kotvení: z boku, ze shora, ze spodu. - výška základní 1,0 m. - výplň zábradlí: - plná, - příčle (zásady jako u schodiště).

32 B. Lodžie konstrukce, která je zapuštěná do fasády ( ustupující), polozapuštěná nebo předsazená, - je chráněná z boku (3 obvodové stěny) a ze shora (strop), - nosná konstrukce je tvořena stropem, - podlaha u zapuštěných lodžií musí být vodotěsná a tepelně izolační.

33 Montované lodžie

34 C. Římsa - vyložená k-ce před fasádu, - člení budovu v horizontálních rovinách nebo plní funkci ukončujícího prvku. - Materiál: prefabrikát, ŽB-monolit, cihly nebo kámen (pro malé vyložení). Zajištění stability římsy - kotvením - přitížením nadezdívkou

35 Bednění monolitických říms - prefabrikované bednění firmy Frank (Německo), - římsy monolitické, výztuží provázané k nosné stropní konstrukci nebo do věnce, - možno použít ISO nosníky určené pro římsy.

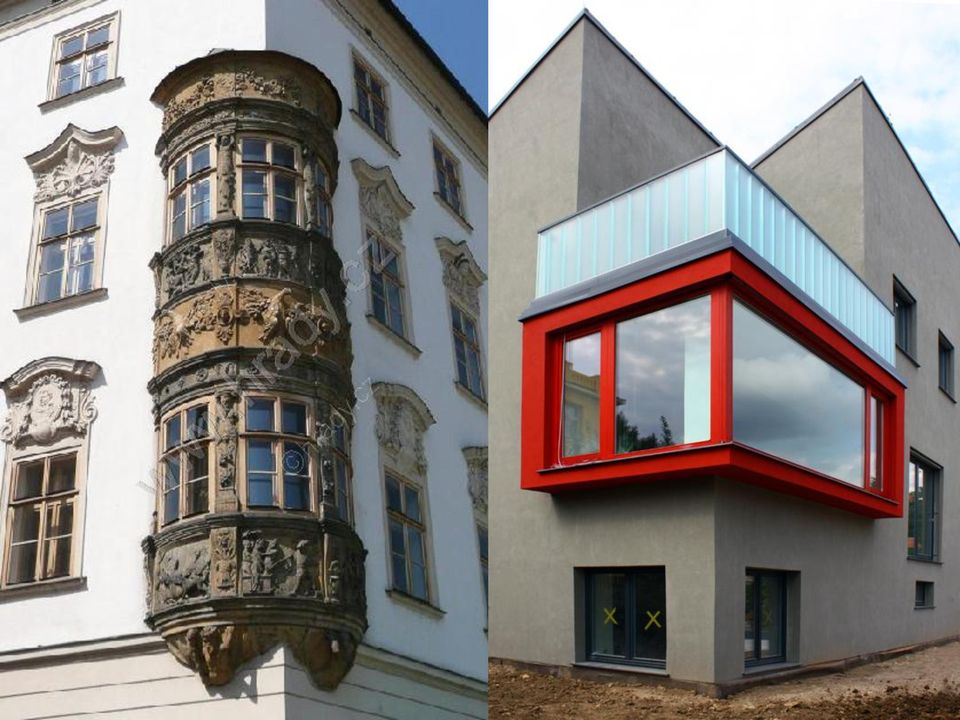

36 D. Arkýře a apsidy - vyložená konstrukce, která je uzavřená před vnějšími vlivy, - k-ce může probíhat přes několik podlaží, je přístupná z interiéru, který provozně rozšiřuje.

37 Tepelně technické řešení detailů u arkýře

38 E. Přístřešek (markýza) - chrání vstupy a nástupiště před nepříznivými vlivy, - vyložení cca 1 až 3 m podle typu objektu, - může stát volně nebo přimknut k objektu.

39 F. Terasy ustupující podlaží Nutno řešit: - staticky, - tepelně technicky, - akusticky kročejový hluk.
