1 Protège et embellit la vie SPÉCIAL COLLECTIVITÉS PUBLIQUES MĚSTSKÝ MOBILIÁŘ MOBILIER URBAIN VYVĚŠENÍ & INFORMACE AFFICHAGE & INFORMATION KONTROLA VSTUPU & OCHRANA MAÎTRISE D ACCÈS & PROTECTION VOLEBNÍ PRVKY MATÉRIEL ÉLECTORAL

2 DNA ZNAČKY Výjimečná šířka a rozsah řady PROCITY, bezpochyby nejkompletnější evropská průmyslová značka městského mobiliáře a kontroly vstupu. Zaměřuje se na řešení všech potřeb v oblasti ochrany a comfortu uživatelů ulic. Značka vyrobená ve Francii Protože touhu po inovacích, technické znalosti, kvalitu výroby a respekt specifikací nemusíme hledat na druhé straně zeměkoule, výrobky PROCITY jsou vyráběny ve Francii, a to už více než čtvrt století. Tato průmyslová blízkost je zárukou reaktivity a modularity, a zároveň se podílí na zachování Evropské průmyslové základny. Labelizace PROCITY Společnost nemá na našem území pobočky, dejte si pozor na imitace! Abychom Vám garantovali kvalitu našich výrobků a ochránili Vás před napodobeninami, městský mobiliář PROCITY je labelizován. Střízlivý a trvalý design za spravedlivou cenu PROCITY si vytyčuje za cíl uspokojit co nejvíce zákazníků svou elegantní estetikou, která je perfektně adaptovaná na většinu městských a vesnických prostředí. Její identita je založená na střízlivém designu - záměrně odděleném od módních výkyvů, protože městský mobiliář PROCITY musí odolat času - a schopnosti vyhovět všem Vašim očekávání, zejména díky velice širokému výběru barev a konečných úprav, a to vše v rámci rozpočtu plně pod kontrolou. Neustálé vyhledávání kvality Výrobky PROCITY jsou důležité prvky v oblasti bezpečnosti. Jejich mnohočetná použití a Vaše oprávněné nároky na trvalost si vynucují vysokou kvalitativní úroveň. Řezání, ohýbání, vruby, svařování, broušení, uhlazování, antikorozní úprava, konečná barva, balení: maximální profesionalita je využívána během celého výrobního procesu. S ohledem na použité suroviny je antikoroze u PROCITY obzvláště ošetřenou doménou : > Primární PPRZ (Primární Pudr Bohatý na Zinek, tloušťka 70 μ) pro výrobky použité ve standardním prostředí ; letá antikorozní záruka při běžném užití výrobku. > Žárové zinkování (ponoření zatepla do nádoby se zinkem o teplotě 450 C, tloušťka 70 μ) pro nejvíce namáhané výrobky (stojany na kola ) nebo instalované do slaného prostředí (pobřeží, silně solené silnice v zimním období...) ; 0 letá antikorozní záruka při běžném užití výrobku. Ve stejném duchu je konečná úprava realizována barvami s ochranou proti UV záření. Rozsáhlá síť distributorů Výrobky PROCITY mají povolání sloužit všem evropským komunitám bez ohledu na jejich kulturu a zvyky. Díky zápalu a expertýze evropských distributorů Vám PROCITY nabízí záruku kontaktní osoby ve Vaší blízkosti, která bude schopná porozumět Vašim potřebám a co nejefektivněji splnit Vaše očekávání. FRANCOUZSKÁ VÝROBA

3 MATERIÁLY A NORMY Ocel Zejména podle norem NF EN 005 a NF EN > Odlévání : naše výrobky jsou realizovány buď v šedé litině FT 5 GJL 50 nebo v litině GJS400-, odolnost vůči nárazům až do 6000 J v závislosti na tloušťce litiny. > Nerez : užitá nerezová ocel vyhovuje normám NF EN 0088 a NF EN 007. Hliník > Vitríny : EN AW NF EN 57-. > Sloupky : EN AW 660, EN AW 6060 a EN AW NF EN BALENÍ Abychom Vám dodali zboží v co nejlepším stavu, balení je věnována zvláštní péče. V závislosti na výrobcích jsou použity různé materiály: kartónové krabice na paletách, dřevěné bedny, látková pouzdra, kartónové tuby... KONEČNÁ ÚPRAVA - BARVA V tomto katalogu : > "barva na žárové zinkování" = žárové zinkování + broušení + uhlazení + základní nátěr + konečná polyuretanová barva s ochranou proti UV záření. Laková barva je aplikovaná pistolí, tloušťka přibližně 0 µ ; usušení v peci při teplotě 80 C. > "barva na zinek" = broušení + kuličkování + primární pudr bohatý na zinek + konečná polyesterová barva s ochranou proti UV záření. Prášková barva, tloušťka přibližně 60 μ ; zapečení v troubě při teplotě 80 C - 00 C. Naše standardní barvy RAL 00 RAL 004 RAL 500 RAL 6005 RAL 807 RAL 7044 RAL 900 RAL 9005 Šedá PROCITY Vzhled Corten Speciální barvy řady Convi Písková modř 700 Písková šed 700 Písková červeň 00 Písková zeleň 500

4 MĚSTSKÝ MOBILIÁŘ MĚSTSKÁ ZÁBRADLÍ O B S A H 9 Zábradlí Trio, Trio s výplní & Linea 0 až Zábradlí «Convi» Totemy «Convi» Speciální školní zábradlí «Convi» 4 Zábradlí Orléans 4 Zábradlí Blois 4 Zábradlí Diamant 5 Zábradlí s madlem Lisbon 5 Zábradlí Pagoda 6 & 7 Zábradlí Provincie 8 Otočné zábradlí Provincie 9 Zábradlí s madlem Héritage 0 Souprava pro odnímání Serrubloc Zábradlí s příčkami

5 9 ZÁBRADLÍ TRIO ZÁBRADLÍ TRIO S VÝPLNÍ ZÁBRADLÍ LINEA Jeho současný vzhled zosobňuje moderní architekturu. Čtyři verze hlavic zaručují perfektní harmonii s našimi sloupky a patníky. > Ocel v úpravě barva na pozinkování dle našeho vzorníku barev (viz strana ). Trio City Ref Trio Agora Ref. 068 Trio Boule Ref. 068 Trio Forum Ref Zem Ø 50 Ø 50 hlavice na výběr Drát Ø 4 oka 45 x 45 Ø Navrženo pro potřeby posílené ochrany. Vyplněné čtvercovými oky, s drátem o průměru 4 mm. Trio s výplní City Ref Trio s výplní Agora Ref Trio s výplní Boule Ref Trio s výplní Forum Ref City Agora Boule Forum 4 HLAVICE NA VÝBĚR Pletivo, tloušťka 4 mm Ještě vyšší bezpečí díky čtvrté horizontální příčce, která zmenší mezeru mezi zemí a příčkami. > Pozinkovaná ocel, povrchová úprava dle vzorníku barev (viz strana ). > Hlavice City. > K dostání také s kontrastní hlavicí RAL 900 pro lepší zpozorovatelnost slabozrakými. > Délka : 57 mm Zábradlí Linea Ref Zábradlí Linea s kontrastními hlavicemi Zem Ø 50 Ø 50 Drát Ø 4 oka 45 x 45 Ø 76 Ref VŠECHNA NAŠE ZÁBRADLÍ JSOU ODNÍMATELNÁ viz strana 0 80 VOLEBNÍ PRVKY KONTROLA VSTUPU & OCHRANA VYVĚŠENÍ & INFORMACE MĚSTSKÝ MOBILIÁŘ 57 57

6 0 MĚSTSKÝ MOBILIÁŘ MĚSTSKÁ ZÁBRADLÍ STANDARDNÍ ZÁBRADLÍ CONVI Kdo nikdy neviděl chodce opřeného o zábradlí u chodníku? Zábradlí Convi je promyšlená permanentní opěrka. > Existuje ve dvou délkách : 000 a 500 mm. > Rám : Ocelový profil 40 x 40 mm a horizontální příčky 0 x 0 mm. > Konečná úprava : Nátěr na pozinkovanou ocel dle našeho vzorníku barev (viz str. ). Délka 000 Ref. 069 Délka 500 Ref SLOUPEK «MEZI ZÁBRADLÍ» 40 X 40 Díky svému tvaru, který je totožný s profilem zábradlí Convi, oživuje řadu zábradlí a umožňuje harmonickým způsobem dodržet křivky vozovky. > Hlavice Diamantová křivka z lisovaného hliníku. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ). Reference 060 ROVNÁ ZÁBRADLÍ CONVI Konvenčnější verze zábradlí Convi. > Hlavice Diamantová křivka z lisovaného hliníku. > Ocelový profil 40 x 40 mm a horizontální příčky 0 x 0 mm nebo ocelový profil 70 x 70 mm a horizontální příčky 40 x 40 mm. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ). Délka profil 40 x 40 mm Ref Délka profil 40 x 40 mm Ref. 067 Délka profil 70 x 70 mm Ref Délka profil 70 x 70 mm Ref Pro zvýšení bezpečnosti instalujte vaše zábradlí ohybem směrem k chodníku nebo 500

7 4 5 6 MŘÍŽOVANÉ ZÁBRADLÍ CONVI S mřížováním pro vyšší bezpečnost, se čtvercovým pletivem pro elegantnější vzhled! > Čtvercové pletivo o průměru drátu 5 mm. > Existuje ve dvou délkách : 000 a 500 mm. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ). Délka 000 mm Ref. 064 Délka 500 mm Ref VŠECHNA NAŠE ZÁBRADLÍ JSOU ODNÍMATELNÁ viz strana PROSKLENÉ ZÁBRADLÍ CONVI Nejkrásnější způsob efektivního vymezení prostranství pro chodce. Bezpečnost bez pletiva! > Kouřová deska PMMA 8. > Existuje ve dvou délkách : 000 a 500 mm. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ). Délka 000 mm Ref Délka 500 mm Ref ZÁBRADLÍ CONVI PRO KŘIŽOVATKY Nové pojetí zábradlí u chodníků : jeho výška, která převyšuje ostatní zábradlí Convi o 00 mm, upozorní slabozraké či nevidomé chodce na to, že se blíží ke křižovatce, a tím zajišťuje jejich bezpečnost. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ). > Tabule s názvem ulice není součástí dodávky. Reference 0646 Rozdíl 0cm mezi výškami zábradlí informuje slepé o přítomnosti přechodu pro chodce. Zábradlí pro křižovatky Výška 00 mm Standardní zábradlí Výška 00 mm VOLEBNÍ PRVKY KONTROLA VSTUPU & OCHRANA VYVĚŠENÍ & INFORMACE MĚSTSKÝ MOBILIÁŘ nebo 500

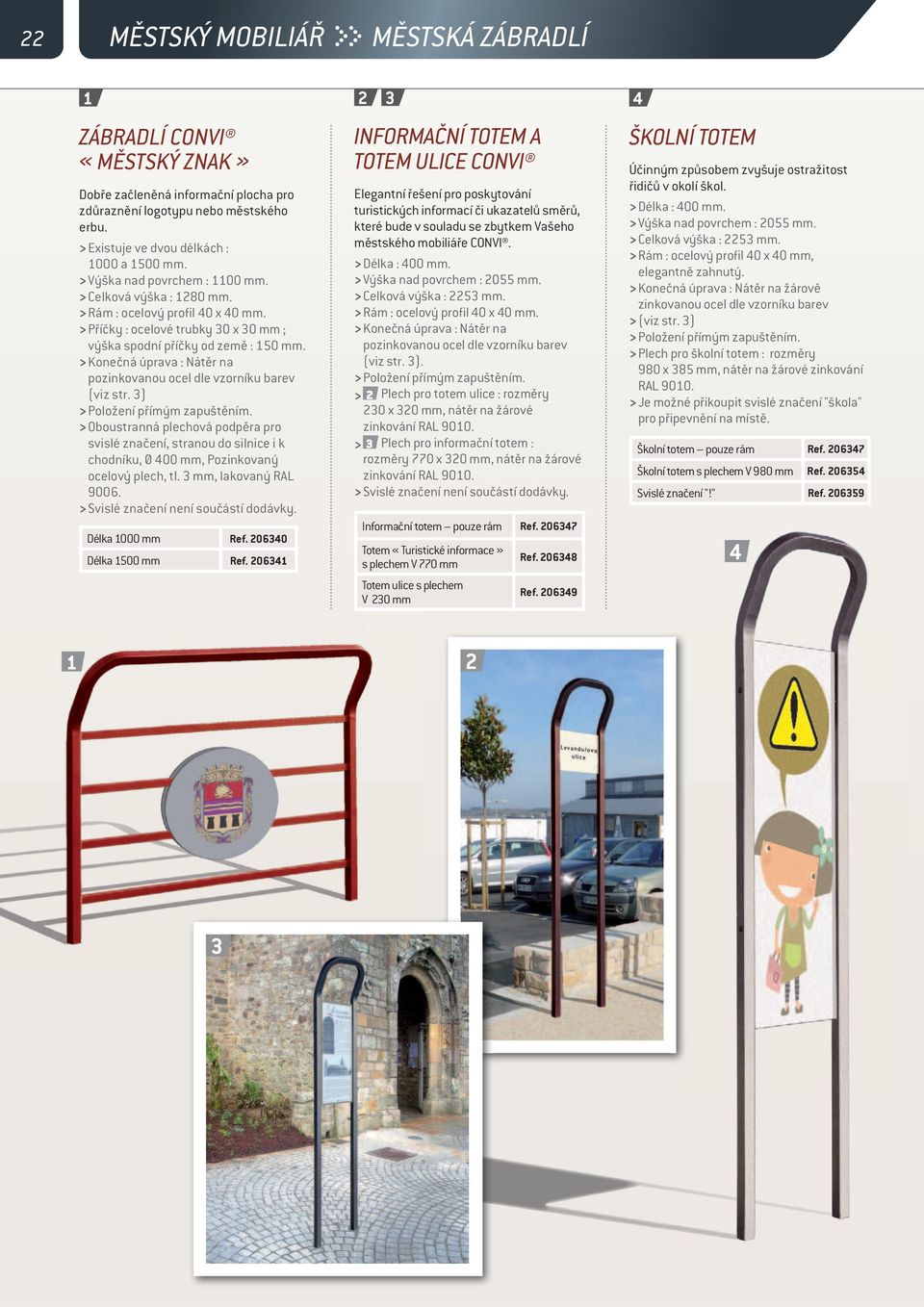

8 MĚSTSKÝ MOBILIÁŘ MĚSTSKÁ ZÁBRADLÍ ZÁBRADLÍ CONVI «MĚSTSKÝ ZNAK» Dobře začleněná informační plocha pro zdůraznění logotypu nebo městského erbu. > Existuje ve dvou délkách : 000 a 500 mm. > Výška nad povrchem : 00 mm. > Celková výška : 80 mm. > Rám : ocelový profil 40 x 40 mm. > Příčky : ocelové trubky 0 x 0 mm ; výška spodní příčky od země : 50 mm. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ) > Oboustranná plechová podpěra pro svislé značení, stranou do silnice i k chodníku, Ø 400 mm, Pozinkovaný ocelový plech, tl. mm, lakovaný RAL > Svislé značení není součástí dodávky. Délka 000 mm Ref > Signalétique non fournie. Délka 500 mm Ref. 064 INFORMAČNÍ TOTEM A TOTEM ULICE CONVI Elegantní řešení pro poskytování turistických informací či ukazatelů směrů, které bude v souladu se zbytkem Vašeho městského mobiliáře CONVI. > Délka : 400 mm. > Výška nad povrchem : 055 mm. > Celková výška : 5 mm. > Rám : ocelový profil 40 x 40 mm. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ). > Plech pro totem ulice : rozměry 0 x 0 mm, nátěr na žárové zinkování RAL 900. > Plech pro informační totem : rozměry 770 x 0 mm, nátěr na žárové zinkování RAL 900. > Svislé značení není součástí dodávky. Informační totem pouze rám Ref Totem «Turistické informace» s plechem V 770 mm Totem ulice s plechem V 0 mm Ref Ref ŠKOLNÍ TOTEM Účinným způsobem zvyšuje ostražitost řidičů v okolí škol. > Délka : 400 mm. > Výška nad povrchem : 055 mm. > Celková výška : 5 mm. > Rám : ocelový profil 40 x 40 mm, elegantně zahnutý. > Konečná úprava : Nátěr na žárově zinkovanou ocel dle vzorníku barev > (viz str. ) > Plech pro školní totem : rozměry 980 x 85 mm, nátěr na žárové zinkování RAL 900. > Je možné přikoupit svislé značení "škola" pro připevnění na místě. Školní totem pouze rám Ref Školní totem s plechem V 980 mm Ref Svislé značení "!" Ref

9 5 6 SPECIÁLNÍ «ŠKOLNÍ» ZÁBRADLÍ CONVI Správná rovnováha mezi maximální bezpečností a hravým vzhledem pro blaho našich dětí. Nejen, že je zábradlí mřížované, ale je také vybaveno vysokým dodatečným madlem, které zajišťuje bezpečnost. Kromě toho bylo koncipováno tak, aby mohlo obsahovat obrázky speciálně určené pro děti. > Dvě délky : 000 a 500 mm. > Čtvercové pletivo o průměru drátu 5 mm. > Výška nad povrchem : 00 mm. > Celková výška : 80 mm. > Rám : ocelový profil 40 x 40 mm, elegantně zahnutý. > Příčky : ocelové trubky 0 x 0 mm ; výška spodní příčky od země : 50 mm. > Konečná úprava : Nátěr na pozinkovanou ocel dle vzorníku barev (viz str. ) > Je možné přikoupit animace. Zábradlí dlouhé 000 mm Ref. 069 Zábradlí dlouhé 500 mm Ref DĚTSKÉ ANIMACE PRO SPECIÁLNÍ «ŠKOLNÍ» ZÁBRADLÍ > Plech z žárově zinkované oceli mm. > Připevnění k pletivu úchyty a vysoce přilnavým lepením. > Konečná úprava : nátěr na žárové zinkování podle specifické palety pod textem. Ref V 550 x 495 mm Ref V 550 x 50 mm Ref V 40 x 850 mm Ref V 500 x 780 mm Ref V 550 x 45 mm Ref V 550 x 575 mm > Figurky se objednávají zároveň se zábradlím Barvy animací RAL 07 RAL 004 RAL 05 RAL 604 RAL 608 VOLEBNÍ PRVKY KONTROLA VSTUPU & OCHRANA VYVĚŠENÍ & INFORMACE MĚSTSKÝ MOBILIÁŘ

10 4 MĚSTSKÝ MOBILIÁŘ MĚSTSKÁ ZÁBRADLÍ ZÁBRADLÍ ORLÉANS Ideální ochrana pro školní zařízení a univerzity nebo usměrnění chodců. > Pozinkovaná ocel, povrchová úprava dle vzorníku barev (viz. str. ). Délka 470 mm Ref. 067 ZÁBRADLÍ BLOIS Doplněk zábradlí Orléans. Stejné vlastnosti, bez pletiva. > Pozinkovaná ocel, povrchová úprava dle vzorníku barev (viz. str. ). Délka 470 mm Ref. 066 ZÁBRADLÍ DIAMANT Klasické a velice robustní, je vhodné pro všechny styly městského mobiliáře. > Pozinkovaná ocel, povrchová úprava dle vzorníku barev (viz. str. ). Délka 500 mm Ref. 060 VŠECHNA NAŠE ZÁBRADLÍ JSOU ODNÍMATELNÁ viz strana 0 0 x 0 0 x 0 Svařovaná krytka krytka tyče tyče 40 x x 40 0 x 0 0 x 0 Svařovaná krytka tyče x 7 0 x 0 0 x 0 00 sol 00 Drát Ø zem x x 50

11 5 4 4 ZÁBRADLÍ S MADLEM LISBON Jeho madlo mu umožňuje integrovat se do všech míst při zachování perfektně spojité linie. > Dvě délky: 000 a 500 mm. > Pozinkovaná ocel, povrchová úprava dle vzorníku barev (viz. str. ). 8 Délka 000 mm Ref Délka 500 mm Ref. 060 Průřez madla 50 0 sol 500 nebo 000 Ø 88,9 x 5 5 x (Dél 500) (Dél 000) 80 5 Požadujte labelizaci PROCITY ZÁBRADLÍ PAGODA Univerzální diskrétní a funkční design zabezpečuje cesty pro chodce. > Existuje v délkách: 080 a 580 mm. > Ocelový profil 80 x 40 mm. > Hlavice z černě lakované hliníkové litiny. > Pozinkovaná ocel, povrchová úprava dle vzorníku barev (viz. str. ). Délka 080 mm Ref. 060 Délka 580 mm Ref zem 80 x 40 0 x 0 5 x 5 Ø 88,9 x 5 VŠECHNA NAŠE ZÁBRADLÍ JSOU ODNÍMATELNÁ viz strana nebo 080 podle verze 65 VOLEBNÍ PRVKY KONTROLA VSTUPU & OCHRANA VYVĚŠENÍ & INFORMACE MĚSTSKÝ MOBILIÁŘ

12 6 MĚSTSKÝ MOBILIÁŘ MĚSTSKÁ ZÁBRADLÍ ZÁBRADLÍ PROVINCIE Zábradlí typu standardního "Kříže svatého Ondřeje", elegantní a nadčasové, vhodné pro všechna městská prostředí : > Dva rozměry : 07 a 57 mm > Tři rámy : jednoduchý kříž, růžice nebo mřížka. > Čtyři hlavice z hliníkové litiny : City, Agora, Boule nebo Forum. > Pozinkovaná ocel, povrchová úprava dle vzorníku barev (viz str. ). City Agora Boule Forum 07 jednoduchý kříž jednoduchý kříž růžice růžice mřížka mřížka Požadujte labelizaci PROCITY VŠECHNA NAŠE ZÁBRADLÍ JSOU ODNÍMATELNÁ viz strana 0

13 7 trubka Ø 88,9 x 5 nebo hliníkové růžice 800 City Agora Boule Forum 4 0 HLAVICE NA VÝBĚR Zem 5 x 5 0 x 0 57 oko 04,8 x 50,5 Ø VOLEBNÍ PRVKY KONTROLA VSTUPU & OCHRANA VYVĚŠENÍ & INFORMACE MĚSTSKÝ MOBILIÁŘ

14 8 MĚSTSKÝ MOBILIÁŘ MĚSTSKÁ ZÁBRADLÍ OTOČNÁ ZÁBRADLÍ PROVINCIE Ulehčují přístup servisních nebo záchranných vozidel a zároveň elegantně navazují na naše zábradlí Provincie. > Zablokování táhlem s rukojetí a zámkem na každém rámu v otevřené nebo zavřené pozici. Každé zábradlí má dvě zarážky k zabetonování. > Dvě verze : otevírání nalevo nebo napravo. > Konečná úprava : natřená pozinkováná ocel dle vzorníku barev (viz. str. ) pro hlavice City, Agora, Boule nebo Forum. > Konečná úprava : nátěr na žárově zinkovanou ocel pro hlavice Mercure. > Usazení zábradlí na otočnou trubku : přímým zapuštěním. City Agora Boule Forum Mercure Reference pro zábradlí v barvě s otevíráním vpravo : Reference pro zábradlí v barvě s otevíráním vlevo : Hlavice na výběr 5 x Ø 76 Jistící kolík 0 x 0 50 Zem Patky Ø 00 Otočná trubka 50 x 50 Zarážka k betonování

15 9 ZÁBRADLÍ S MADLEM HÉRITAGE Madlo z masivní oceli a vertikální tyče z profilů 5 x 5 se řadí do kategorie těch nejrobustnějších. Jeho verze s růžicí nebo bez, umístěné samostatně nebo v řadě, znásobují množství možností implementace. > Konečná úprava : natřená pozinkováná ocel dle vzorníku barev (viz. str. ). Délka 800 mm - jednoduchý kříž Bez rukojeti Ref. 060 Jednostranná rukojeť Ref Oboustranná rukojeť Ref Délka 800 mm - růžice Bez rukojeti Ref. 06 Jednostranná rukojeť Ref. 064 Oboustranná rukojeť Ref. 065 Délka 500 mm - jednoduchý kříž Bez rukojeti Ref. 06 Jednostranná rukojeť Ref. 064 Oboustranná rukojeť Ref. 065 Délka 500 mm - růžice Bez rukojeti Ref. 06 Jednostranná rukojeť Ref. 064 Oboustranná rukojeť Ref. 065 zem Pravé madlo : 800 nebo x 0 Madlo z masívní oceli Ø 88,9 x 5 nebo hliníkové růžice podle verze 0 x (nebo 760 pro verzi 800) 5 x Záhyb Dél 60 Madlo / kulaté 50 x 4 VŠECHNA NAŠE ZÁBRADLÍ JSOU ODNÍMATELNÁ viz strana 0 VOLEBNÍ PRVKY KONTROLA VSTUPU & OCHRANA VYVĚŠENÍ & INFORMACE MĚSTSKÝ MOBILIÁŘ

16 0 MĚSTSKÝ MOBILIÁŘ MĚSTSKÁ ZÁBRADLÍ SOUPRAVA PRO ODNÍMÁNÍ SERRUBLOC PRO MĚSTSKÁ ZÁBRADLÍ Všechna městská zábradlí PROCITY mohou být odnímatelná díky soupravě dvou pouzder pro odnímání, z čehož jedno je uzamykatelné trojhranným klíčem. Vybavená pevným utěsněním zachovávají bezpečnost kolemjdoucích, když zábradlí není na místě. Zablokování a odblokování pomocí klíče a šroubováku. > "Efekt zabetonování" : zábradlí je perfektně stabilní, když je na místě ve svých pouzdrech. > Žárové zinkování pro perfektní antikorozi. > Automatický odvod vody : umisťuje se do spodní části jámy. > Zásobník, který umožňuje akumulaci písku a prachu. > Ochrana zámku sklápěcí maskou lakovanou černě. Zábradlí vnikají 80 mm do pouzder, aby byla zabezpečená konstantní výška soupravy mobiliáře. Souprava pro "Provincie", "Trio" a "Linea" Ref Souprava pro "Convi ", "Blois" a "Orléans" Ref. 040 Souprava pro "Diamant" Ref. 040 Souprava pro "Zábradlí s madlem Lisbon" a "Héritage" Ref Souprava pro "Pagoda" Ref. 040 Souprava pro "Sloupek mezi zábradlí Convi " Ref. 049 Provincie, Trio a Linea Convi, Blois a Orléans Diamant Zábradlí s madlem Lisbon a Héritage Pagoda

17 ZÁBRADLÍ S PŘÍČKAMI Jednoduchost a střízlivost, která vyhovuje všem potřebám města. > K dispozici v délce 07 mm (7 příček) a 000 mm (5 příček). > Ocelové trubky Ø 5 a 6 mm. > Výška od země 00 mm. > Konečná úprava : žárové zinkování nebo barva na žárové zinkování dle našeho vzorníku barev (viz. str. ). > Pokládá se přímým zapuštěním; možnost také na patky nebo do pouzder. Žárové zinkování Barva Délka 07 mm Ref Ref Délka000 mm Ref Ref Požadujte labelizaci PROCITY ŽÁROVÉ ZINKOVÁNÍ Délka 000 mm, se 5 příčkami Délka 07 mm, se 7 příčkami VOLEBNÍ PRVKY KONTROLA VSTUPU & OCHRANA VYVĚŠENÍ & INFORMACE MĚSTSKÝ MOBILIÁŘ
