1 Městský mobiliář & Zabezpečení

2

3 Výrobní prostředky Výrobní závod o celkové rozloze m2, dvě továrny - pro ocel a hliník, vybavené výkonnými technologiemi : roboty pro svařování, stroji s číselným ovládáním... Studie výrobků Integrovaný ateliér designu a středisko zabývající se metodami spojenými s technikami CAO, DAO a GPAO pro neustálé zlepšování našich výrobků, abychom mohli být Vašimi společníky pro Vaše projekty. Rozměry v plánech jsou uvedeny v milimetrech. Materiály a normy Ocel Zejména podle norem NF EN a NF EN Odlévání : naše výrobky jsou realizovány buď v šedé litině FT 25 GJL 250 nebo v litině GJS400-12, odolnost vůči nárazům až do 6000 J v závislosti na šířce litiny. Nerezavějící ocel ( Inox ) : použitá nerezavějící ocel odpovídá normám NF EN a NF EN Hliník Vitríny : EN AW NF EN Sloupky : EN AW 6160, EN AW 6060 a EN AW NF EN Zpracování povrchu Galvanizace : ochrana ocele proti korozi žárovým zinkováním (450 C) se zárukou 10 let. Šířka přibližně 70 µ. Primární pudr bohatý na zinek : ochrana ocele proti korozi aplikací primární vrstvy bohaté na zinek při teplotě 200 C (po očištění). Tloušťka přibližně 70 µ, z toho 70% zinku. Elektrolytické zinkování : ochrana ocele proti korozi elektrolytickým nanesením vrstvy zinku. Tloušťka od 5 do 10 µ. Metalizace : technika galvanizace malých ploch nebo malých objektů nástřikem zinku metalizační pistolí ( tloušťka zinku od 80 do 100 µ). Anodizace : elektrochemická úprava, během které se vytváří na povrchu ochranná vrstva oxidu hlinitého o tloušťce přibližně 15 µ. Umístění do slaného prostředí Pro vyšší trvanlivost je nezbytné, aby byly výrobky umístěné v přímořských oblastech nebo v prostředí s výšším obsahem soli (v horách) galvanizovány. Pokud předpokládáte umístění produktů v takovém prostředí, požadujte u Vašeho prodejce tuto povrchovou úpravu pod konečný nátěr. Nátěr V tomto katalogu : «nátěr na galva = galvanizace + broušení + úprava mořením + konečný nátěr». «nátěr na zinek = kuličkování + primární pudr bohatý na zinek + konečný nátěr». RAL : číslované barevné odstíny vytvořené organizací RAL (německá organizace). Nabízíme Vám osm barev, které se nejvíce používají v oblasti městského mobiliáře, plus speciální šedou barvu Procity. 3 RAL 5010 RAL 1021 RAL 3020 RAL 9005 RAL 9010 RAL 8017 RAL 6005 RAL 3004 Gris Procity Lak : polyuretanový tekutý nátěr nanášený stříkáním v síle přibližně 30 µ a usušený v peci při teplotě 80 C. Práškový polyester : nanášení prášku s následným zapečením při teplotě 180 C C. Tloušťka přibližně 60µ. Obaly Balení je věnována výjimečná pozornost, abychom Vám mohli doručit naše výrobky v co nejlepším stavu. V závislosti na výrobcích jsou použity různé materiály : kartónové krabice na paletách, dřevěné bedny, látková pouzdra, kartónové tubusy... Verze 1 Únor 2009

4 Lavičky & květináče 54

5 Lavičky 1 Dřevěná lavička Oslo Sedák a opěradlo z exotického dřeva. Šest latěk o tloušťce 35 mm se zaoblenými kraji. Dvě délky : 1500 nebo 1800 mm. Šířka sedáku : 350 mm. Podstavec z ocelové trubky Ø 76, konečná úprava : černý nátěr na zinek (RAL 9005). Upevnění zabetonováním. Návod k montáži přiložen. Na přání, krycí patka 1 nebo 2 (viz strana 77) z hliníkové litiny, která kryje zabetonování. Dél 1500 Ref Dél 1800 Ref Lavička Brasilia Podstavec z ocelové trubky Ø 114. Na výběr ze 4 typů hlavic. Sedák a podstavec z perforovaného ocelového plechu 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. Barevný nátěr na pozinek dle vzorníku RAL. Návod k sestavení přiložen. Upevnění zabetonováním. Hlavice : City Agora Boule Europe Reference Šíř.plechu 2,5 Hlavice na výběr Ø Lavička Estoril Podstavec z ocelové trubky Ø 114. Na výběr ze 4 typů hlavic. Sedák a opěradlo z perforovaného ocelového plechu, tloušťka 2,5 mm, kruhové hliníkové trubky Ø 38. Barevný nátěr na pozinek dle vzorníku RAL. Návod k sestavení přiložen. Upevnění zabetonováním. Ø Hlavice : City Agora Boule Europe Reference City Agora Boule Europe Na výběr ze 4 typů hlavic Hlavice na výběr Ø 50 Ø

6 Lavičky 1 1 Lavička Oslo Podstavec z ocelové trubky Ø 76. Sedák a opěradlo z perforovaného ocelového plechu o tloušťce 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. Nátěr na pozinek dle vzorníku barev RAL. Upevnění zabetonováním. Návod k montáži přiložen. Na přání krycí patka 1 nebo krycí patka 2 (viz strana 77) z hliníkové litiny kryjící zabetonování. Dél 1500 Ref Dél 1800 Ref Lavička Florence oboustranná Podstavec z ocelové trubky Ø 76. Sedák a opěradlo z perforovaného ocelového plechu 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. Nátěr na pozinek dle vzorníku barev RAL. Upevnění zabetonováním. Návod k montáži přiložen. Na přání krycí patka 1 nebo krycí patka 2 (viz strana 77) z hliníkové litiny kryjící zabetonování. Délka 1500 Ref Lavička Lugano Podstavec z ocelové trubky Ø 114. Na výběr ze 4 typů hlavic. Sedák a opěradlo z perforovaného ocelového plechu o tloušťce 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. Nátěr na pozinek dle vzorníku barev RAL. Upevnění zabetonováním. Návod k montáži přiložen. Hlavice : City Agora Boule Europe Dél Dél Lavička Mercure Dél 1500 Ref Podstavec z ocelové trubky Ø 76. Sedák a opěradlo jsou z perforovaného ocelového plechu o tloušťce 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. Galvanizována konstrukce. Sedák, opěradlo a hlavice jsou z hliníkové ocele, černý nátěr dle RAL Upevnění zabetonováním. Návod k montáži přiložen. 1 Lavička Oslo 1500 nebo Lavička Florence 1500 dvoustranný sedák nebo 1800 podle verze 1480 Šíř. plechu Šíř. plechu Ø 50 Ø Trubka Ø Trubka Ø 76

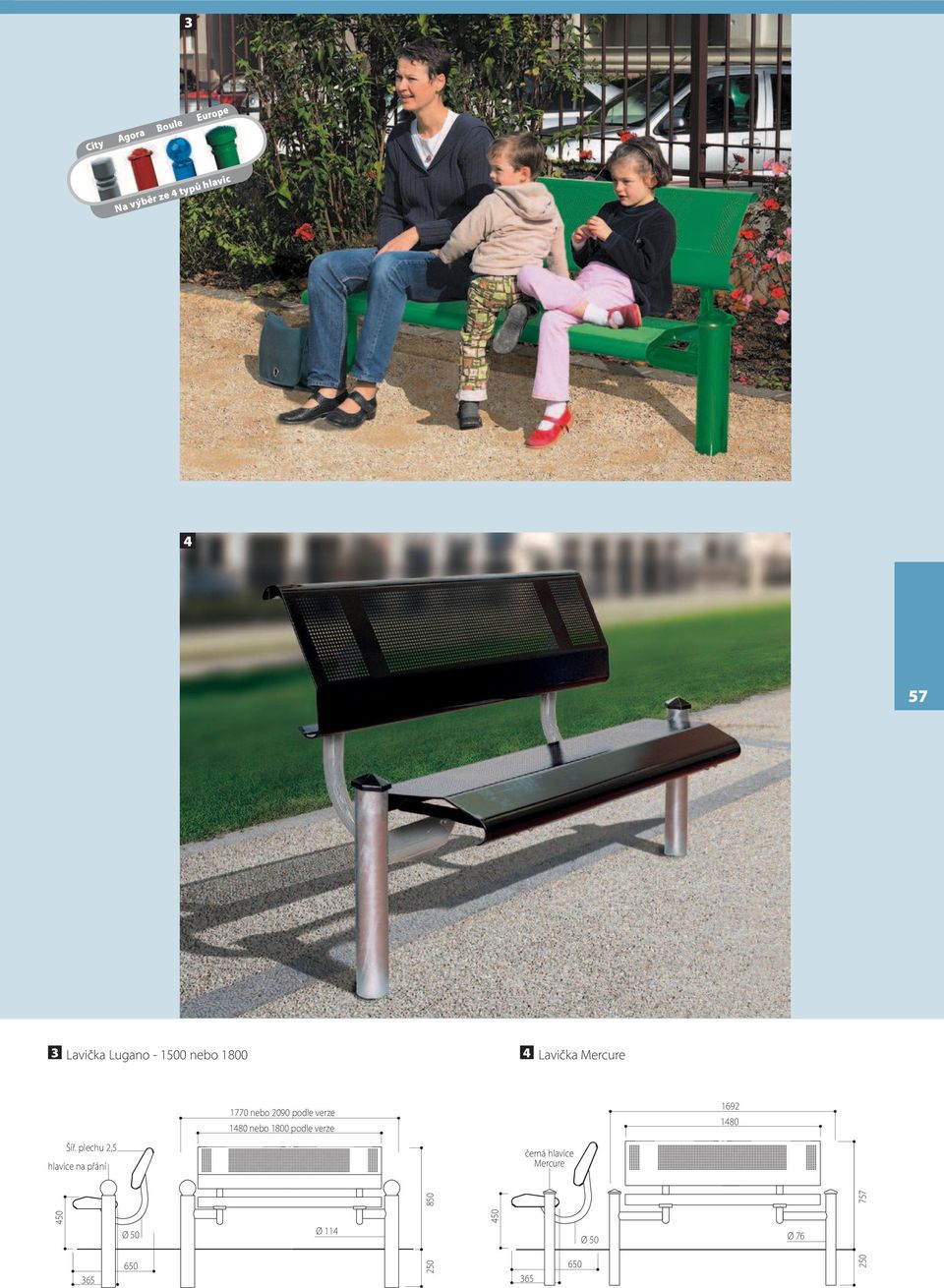

7 3 City Agora Boule Europe Na výběr ze 4 typů hlavic Lavička Lugano nebo Lavička Mercure 1770 nebo 2090 podle verze 1480 nebo 1800 podle verze Šíř. plechu 2,5 hlavice na přání černá hlavice Mercure Ø 50 Ø Ø 50 Ø

8 Lavice a opěrky Estoril Podstavec z ocelové trubky Ø 114 pro lavice a Ø 76 pro opěrky. Na výběr ze 4 typů hlavic. Perforovaný ocelový plech o tloušťce 2,5 mm, kruhový z hliníkové trubky Ø 38. (v mm) DÉL sedáku DÉL celková Šíř sedáku Lavice Opěrka Barevný nátěr na pozinek dle vzorníku RAL. Upevnění zabetonováním. Návod k sestavení přiložen. Hlavice : City Agora Boule Europe Lavice Opěrka Oslo Podstavec z ocelové trubky Ø 76. Perforovaný ocelový plech o tloušťce 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. (v mm) DÉL sedáku Šíř sedáku Lavice Opěrka Barevný nátěr na pozinek dle vzorníku RAL. Upevnění zabetonováním Návod k sestavení přiložen. Na přání krycí patka 1 nebo krycí patka 2 (viz strana 77) z hliníkové litiny kryjící zabetonování. Lavice Opěrka Lugano Podstavec z ocelové trubky Ø 114 pro lavice a Ø 76 pro opěrky. Na výběr ze 4 typů hlavic. Perforovaný ocelový plech o tloušťce 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. (v mm) DÉL sedáku DÉL celková Šíř sedáku Lavice Opěrka Barevný nátěr na pozinek dle vzorníku RAL. Upevnění zabetonováním Návod k sestavení přiložen. Hlavice : City Agora Boule Europe Lavice Opěrka Mercure Podstavec z ocelové trubky Ø 76. Sedák z perforovaného ocelového plechu o tloušťce 2,5 mm, pro větší bezpečnost jsou kraje zahnuty a rohy zakulaceny. (v mm) DÉL sedáku DÉL celková Šíř sedáku Lavice Galvanizována konstrukce. Hlavice z hliníkové litiny, černý nátěr RAL Upevnění zabetonováním. Návod k sestavení přiložen. Ref

9 5 City Agora Boule Europe Na výběr ze 4 typů hlavic

10 Květináče Hlavice na výběr 691 Konstrukce ze svařovaných ocelových trubek. Na výběr ze 4 typů hlavic. Nohy vybaveny zdviháky pro nastavení úrovní. Odnímatelný spodek z galvanizovaného plechu Usazení plechu Trubka 30 x x 6 DÉL Odnímatelné boční panely z lakovaného pozinkovaného plechu usazené na tyčích svorkami a šrouby. Konečná úprava : nátěr na galva dle našeho vzorníku RAL Trubka 35 x 35 Trubka Ø Hlavice : City Agora Boule Europe Reference Lavičky Koncipovány speciálně pro realizaci s našimi květináči s geometrickou kompozicí dle Vašeho výběru. Specifické reference těchto laviček zahrnují systém uchycení na květináče. Lavička Estoril : Perforovaný ocelový plech 2,5 mm, kruhový z ocelové trubky. Lavička Oslo : Perforovaný ocelový plech 2,5 mm, pro větší bezpečnost kraje zahnuty a rohy zaobleny. Nátěry na pozinek dle vzorníku RAL. Specifická lavička Estoril Dél Specifická lavička Oslo Dél Lavička Estoril : 1800 Specifická lavička Estoril Dél 1800 nebo Oslo Dél City Agora Boule Europe Na výběr ze 4 typů hlavic

11 61

12 62 Odpadkové koše

13 Odpadkové koše 1 Koše Verkor 40 litrů Koše na ocelovém trubkovém podstavci Ø 60. Tělo koše je drženo v horní části 2 horizontálními půloblouky z profilové oceli, ze kterých jeden se zvedá, a tím umožňuje vyklápění těla koše o 45. Plastové sáčky nejsou dodávány. Na přání vnitřní nádoba z pozinkovaného plechu 8/10e vybavená dvěma bočnímí poutky Ø 5. Na přání uzamčení pomocí trojhranného klíče (nutné uvést v objednávce). Barevný nátěr na pozinek dle vzorníku RAL. Samolepící piktogram součástí dodávky. Upevnění zabetonováním. Verkor bez vnitřní nádoby Verkor s vnitřní nádobou Koše Santiago - 40 litrů Koše na ocelovém trubkovém podstavci Ø 76 s krytem. Na výběr ze 4 typů hlavic. Tělo koše je v horní části drženo dvěma horizontálními půloblouky, ze kterých jeden se zvedá, a tím umožňuje vyklápění těla koše o 45. Bez plastových sáčků. Na přání vnitřní nádoba z pozinkovaného plechu 8/10e vybavená dvěma bočními poutky Ø 5. Na přání uzamčení pomocí trojhranného klíče (nutné uvést v objednávce). Barevný nátěr na pozinek dle našeho vzorníku RAL. Samolepící piktogram součástí dodávky. Upevnění zabetonováním. Hlavice : City Agora Boule Europe Bez nádoby S nádobou Hlavice na výběr 546 Pohyblivý půloblouk 1100 Pohyblivý půloblouk 950 Ø Ø

14 Odpadkové koše Koše Valencia - 40 l Koše z ocele s bočními nohami k zabetonování. S vnitřní nádobou z pozinkovaného plechu 8/10e, která je vybavena dvěma bočními poutky Ø 5, uzamykání pomocí trojhranného klíče. Konečná úprava : nátěr na zinek dle našeho vzorníku RAL. Samolepící piktogram součástí dodávky. 1 Valencia noha Ø 76 hlavice Agora Valencia noha Ø 60 zahnutá Koše Cergy - 60 l Koš s válcovitou nohou nezávislou na těle koše je vybaven vnitřní příčkou pro upevnění do země. S vnitřní nádobou z pozinkovaného plechu 8/10e vybavenou dvěma bočními poutky Ø 5, uzamykání trojhranným klíčem. Konečná úprava : nátěr na pozinek dle našeho vzorníku RAL. Samolepící piktogram součástí dodávky. 3 Cergy válcovitá noha Odpadkový koš Valencia 3 Odpadkový koš Cergy Ø 540 Tloušťka plechu 1 Tloušťka plechu Ø 540 Tloušťka plechu 1 Trubka Ø Tloušťka plechu 1 Trubka Ø 273 šíř. 5 Ø 540 Ø 273 Patka Ø Tloušťka plechu

15 2 3 65

16 Odpadkové koše Koše Galva 60 litrů Ocelový koš se dvěma verzemi nohou : 1- Na soklu z hliníkové litiny Ø 270 k zabetonování nebo usazení do pouzdra Serrubloc Ø 145 pro zajištění odnímatelnosti (viz strana 42). 2- Na ocelové válcovité noze s vnitřní příčkou pro usazení do země. Galva sokl z litiny Ref Galva valcovitá noha Ref až 5 Koše Gustavia 40 litrů Ocelový koš se dvěma verzemi nohou : 3- Centrální z ocelové trubky Ø 76, krycí patka z hliníkové litiny, upevnění zabetonováním nebo do pouzdra Serrubloc Ø 76 se zámkem pro odnímaní (viz strana 38). 4- Boční z ocelové trubky Ø 76 a objímka z hliníkové litiny. Na výběr ze 4 typů hlavic. Krycí patka 1 s hlavicemi Boule a Europe, krycí patka 2 s hlavicemi City a Agora (viz strana 77). Centrální noha Hlavice : City Agora Boule Europe Boční noha Možnosti vytvořit soustavu košů na tříděný odpad (do 3 košů). 6 7 Koše Esterel - 40 litrů Ocelové koše s dvěma verzemi usazení : 6- Stojan z ocelového lakovaného plechu závěsný na stěnu. 7- Objímky pro usazení na sloupek Ø 76. Esterel nástěnný stojan Ref Esterel na sloupek Ø 76 Ref Společné vlastnosti košů Galva, Gustavia a Esterel Redukční kryt zabraňuje vhazovat běžný domácí odpad. Samohasící systém uzpůsobený speciálně tak, aby se zabránilo vznícení plynů a zároveň, aby se případný oheň v koši sám uhasil. Vnitřní nádoba z ocelového pozinkovaného plechu 8/10 s držáky pro manipulaci. Blokování : otevření trojhranným klíčem, uzavření a uzamčení automaticky po přiklopení. Konečná úprava : hlavní část nátěr na pozinek dle našeho vzorníku RAL; kryt nátěr na pozinek dle našeho vzorníku RAL Kryt plech tl. 1, Hlavní část plech tl. 1,5 Trubka Ø 273 Sokl z hliníkové litiny Kulatý Ø 12 - Dél 270 Patka Ø Kryt plech tl. 1, Ø 357 Kryt plech tl. 1,2 Hlavní část plech tl. 1,5 Ø Hlavní část plech tl. 1,5 Ø 346 Trubka Ø 76 Hliníková krycí patka Kulatý Ø 12 - Dél

17

18 Odpadkové koše 2 1 až 4 Koše Morvan a Aunis Dvě linie z nedeformovatelného polyetylénu s úpravou proti UV pro delší trvanlivost v exteriéru. Vnitřní nádoba z galvanizované oceli s rukojetí Uzamčení trojhranným zámkem. Nasazení zpět automatickým zablokováním krytu. Model 40 litrů : upevnění na stěnu, nebo na přání upevnění na tyč. Model 90 litrů : upevnění na zem. Konečná úprava : černá nebo zelená. Ostatní barvy na vyžádání. Konečná úprava : barva je na výběr ze vzorníku, který je níže. 68 Černá Tmavě zelená Žlutá Kaštanová Červená Bordová Zelená Modrá Výš. Ø koše Výš.koše Ref. 1 Morvan 40 litrů Ø Morvan 90 litrů Ø Výš. Ø koše Výš.koše Ref. 3 Aunis 40 litrů Ø Aunis 90 litrů Ø Béžová 4 Tyč Ø 60 - V Koš s popelníkem Trémie Vyroben z ocelového plechu s vysokou odolností, vrchní část z chromované oceli a odnímatelná nádoba na popel. Rozměry : Ø 250 x 650 mm. Váha přibližně 4 kg. Kapacita koše 50 litrů. Konečná úprava : lakování. Může být upevněn na zem. Nátěr RAL Ref Koš s popelníkem - s pískem Z ocele, lakovaný krémovou bravou RAL VÝ 625, Ø 250. Vanička na písek vybavena čistící mřížkou. Systém pro zachycení plastového sáčku. 7 Popelník s pískem Ref Stejné charakteristiky jako 6 bez funkce koše. Ref Sáčky s pískem 6 & 7 Snaha o protipožární ochranu a respekt životního prostředí nás přirozeně navedli k rozvoji konceptu «popelníku s pískovou nádobou» pro okamžité hašení nedopalků. Kartón 4 sáčků, náplň : 2 kg písku. Ref

19 Všechny detaily ohledně košů s popelníkem PROCITY na straně 39 tohoto katalogu.
