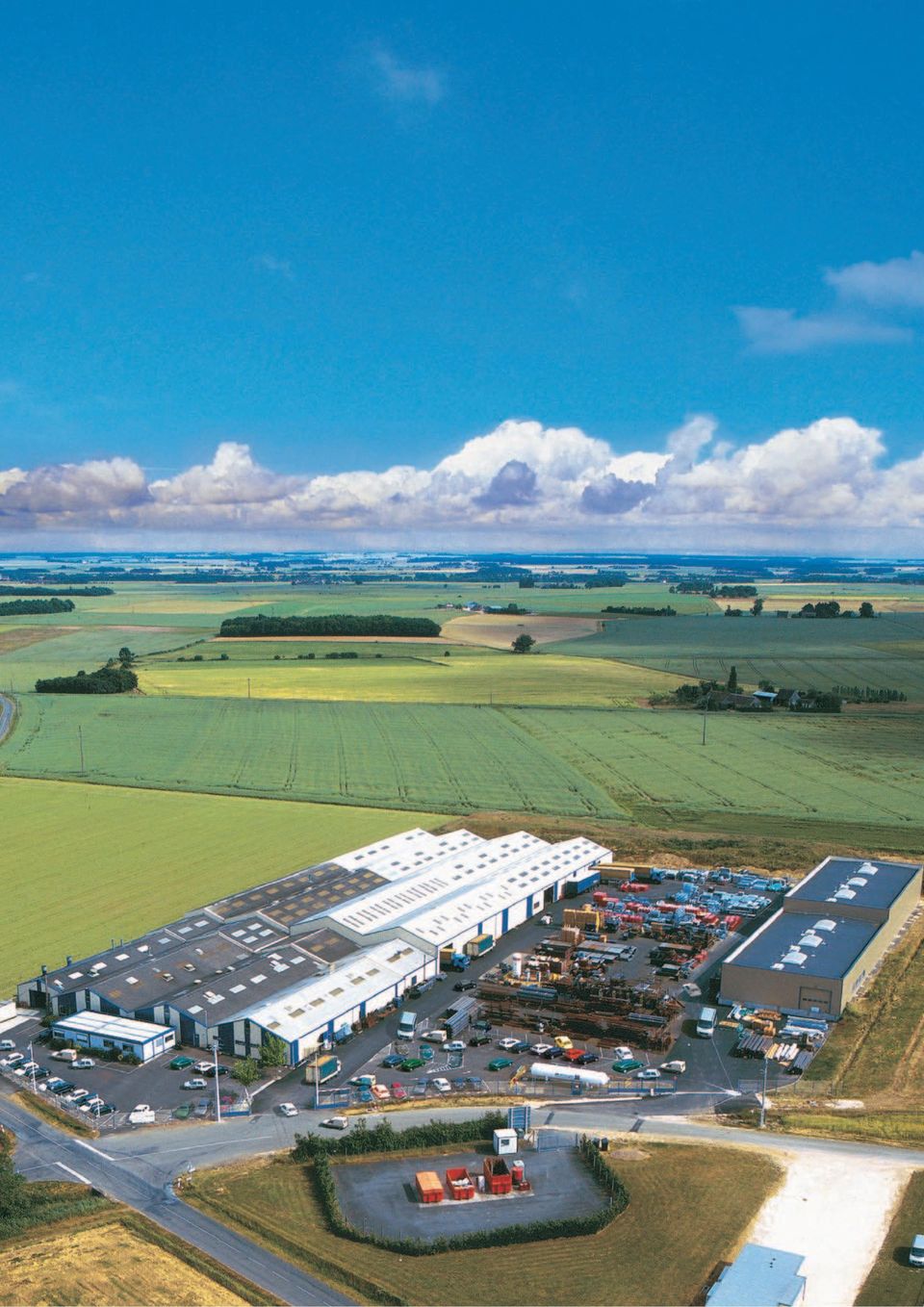

3 Výrobní prostředky Výrobní závod o celkové rozloze m2, dvě továrny - pro ocel a hliník, vybavené výkonnými technologiemi : roboty pro svařování, stroji s číselným ovládáním... Studie výrobků Integrovaný ateliér designu a středisko zabývající se metodami spojenými s technikami CAO, DAO a GPAO pro neustálé zlepšování našich výrobků, abychom mohli být Vašimi společníky pro Vaše projekty. Rozměry v plánech jsou uvedeny v milimetrech. Materiály a normy Ocel Zejména podle norem NF EN a NF EN Odlévání : naše výrobky jsou realizovány buď v šedé litině FT 25 GJL 250 nebo v litině GJS400-12, odolnost vůči nárazům až do 6000 J v závislosti na šířce litiny. Nerezavějící ocel ( Inox ) : použitá nerezavějící ocel odpovídá normám NF EN a NF EN Hliník Vitríny : EN AW NF EN Sloupky : EN AW 6160, EN AW 6060 a EN AW NF EN Zpracování povrchu Galvanizace : ochrana ocele proti korozi žárovým zinkováním (450 C) se zárukou 10 let. Šířka přibližně 70 µ. Primární pudr bohatý na zinek : ochrana ocele proti korozi aplikací primární vrstvy bohaté na zinek při teplotě 200 C (po očištění). Tloušťka přibližně 70 µ, z toho 70% zinku. Elektrolytické zinkování : ochrana ocele proti korozi elektrolytickým nanesením vrstvy zinku. Tloušťka od 5 do 10 µ. Metalizace : technika galvanizace malých ploch nebo malých objektů nástřikem zinku metalizační pistolí ( tloušťka zinku od 80 do 100 µ). Anodizace : elektrochemická úprava, během které se vytváří na povrchu ochranná vrstva oxidu hlinitého o tloušťce přibližně 15 µ. Umístění do slaného prostředí Pro vyšší trvanlivost je nezbytné, aby byly výrobky umístěné v přímořských oblastech nebo v prostředí s výšším obsahem soli (v horách) galvanizovány. Pokud předpokládáte umístění produktů v takovém prostředí, požadujte u Vašeho prodejce tuto povrchovou úpravu pod konečný nátěr. Nátěr V tomto katalogu : «nátěr na galva = galvanizace + broušení + úprava mořením + konečný nátěr». «nátěr na zinek = kuličkování + primární pudr bohatý na zinek + konečný nátěr». RAL : číslované barevné odstíny vytvořené organizací RAL (německá organizace). Nabízíme Vám osm barev, které se nejvíce používají v oblasti městského mobiliáře, plus speciální šedou barvu Procity. 3 RAL 5010 RAL 1021 RAL 3020 RAL 9005 RAL 9010 RAL 8017 RAL 6005 RAL 3004 Gris Procity Lak : polyuretanový tekutý nátěr nanášený stříkáním v síle přibližně 30 µ a usušený v peci při teplotě 80 C. Práškový polyester : nanášení prášku s následným zapečením při teplotě 180 C C. Tloušťka přibližně 60µ. Obaly Balení je věnována výjimečná pozornost, abychom Vám mohli doručit naše výrobky v co nejlepším stavu. V závislosti na výrobcích jsou použity různé materiály : kartónové krabice na paletách, dřevěné bedny, látková pouzdra, kartónové tubusy... Verze 1 Únor 2009

4 70 Autobusové zastávky

5 Autobusové zastávky Verze 2500 Verze 5000 Naše autobusové zastávky jsou koncipovány tak, aby harmonicky zapadly do městské nebo vesnické zástavby. Čtvercové nebo kulaté tyče, na výběr ze 4 hlavic, dvou rozměrů, 2500 a 5000, umožňují zosobnění Vaší výstavby. Konstrukce Ø 76 na patkách. Objímky a krycí patky z hliníkové litiny. Krycí patka 1 pro hlavici Europe nebo Boule, krycí patka 2 pro hlavici Agora nebo City (viz příklady na straně 72 a 73). 80 x 80 na patky. Střecha Rám složen ze dvou traverz z hliníkových trubek 40 x 60 a ze dvou okapů z hliníkového profilu. Oblouky z hliníkového profilu. Klenba je z průsvitného polykarbonátu s úpravou zamezující pronikání UV paprsků, tlousťka 6 mm, včleněn mezi okapy a oblouky. Stěny Bezpečnostní sklo o tloušťce 8 mm s bezpečnostní nálepkou. Upevnění pomocí svorek z hliníkové litiny pro lehkou výměnu plášťů v případě vandalizmu. Informace Možnost nahradit boční ochranný kryt oboustrannou informační vitrínou. Usazena na kulatých sloupcích pomocí objímek a na čtvercových sloupcích pomocí fixačních patek. Oboustranná vitrína. Hliníkový rám, tloušťka 75 mm. Zaoblené rohy z hliníkové litiny. Výklopné dvěře se zdvihákem, vyměnitelné v případě vandalizmu bez nutnosti použít nástroje nebo demontovat vitrínu. Integrovaný závěs. Skleněná tabule z bezpečnostního skla, tloušťka 4 mm. Dva bezpečnostní zámky se dvěma klíči na profilu dveří. Těsnící spoje z elastomeru. Podklad z pozinkovaného plechu, lakovaného bílou barvou. Plocha pro vyvěšení v 1760 x š Panel se liší od vitríny vnitřní přehrádkou; vývěska je usazená 20 mm od skleněné tabule a má systém pro uchycení vývěsných materiálů. Oboustraná stěna. Hliníkový rám, tloušťka 150 mm. Zaokrouhlené rohy z hliníkové litiny. Výklopné dveře se zdvihákem vyměnitelné v případě vandalizmu bez nutnosti demontovat stěnu. Skleněná tabule z bezpečnostního skla, tloušťka 4 mm. Integrovaný závěs. Dva bezpečnostní zámky se 2 klíči na profilu dveří. Těsnící spoje z elastomeru. Vývěska : z bílého rozptylujícího plexiskla, tloušťka 3 mm. Osvětlení fluorescentní trubkou s vysokou svítivostí, každá 58 wattů, shodná s platnou normou CE. Rozměry pro vyvěšení v 1710 X š Vitrína pro jízdní řád Všechny naše autobusové zastávky jsou dodány s vitrínou pro jízdní řád : Hliníkový rám, tloušťka 30 mm, v 750 x 550 mm. Křídlové dvěře jsou vyměnitelné a oboustranné, bez nutnosti použít nástroje nebo demontovat vitrínu. Skleněná tabule z bezpečnostního skla, tloušťka 4 mm. Integrovaný závěs. Bezpečnostní zámek se dvěma klíčy na profilu dveří. Těsnící spoje z elastomeru. Podklad z pozinkovaného plechu, lakovaný bílou barvou. Příslušenství k sestavení je dodáno. Konečná úprava a montáž Nátěr dle vzorníku barev RAL. Návod k montáži přiložen. 71

6 Autobusové zastávky kulaté sloupky 1 1 Durance - Postranní pláště Délka Délka Arno - Dva postranní pláště Délka Délka Neste - Vitrína 2000 Délka Délka Tarn - Vitrína 2000 a postranní plášť Délka Délka Lot - Světelný informační panel na centrální noze Délka Délka Var - Světelný informační panel na centrální noze s postranním pláštěm Délka Délka Na výběr ze 4 typů hlavic zadní stěny Hlin. sloupek Ø Vitríny V 75 x 55 Nákres není smluvně závazný; toto není plán zabetonování. Boční ochranný kryt Bezpečnostní sklo

7 5 4 Pozor : všechny rozměry laviček nejsou kompatibilní s našimi autobusovými zastávkami, které jsou vybaveny vitrínou nebo panelem. Ověřte délku Vaší lavičky : musí být umístěná min. 1 metr od vitríny nebo od panelu (pro ponechání prostoru k otevírání vitrín) City Agora Boule Europe Na výběr ze 4 typů hlavic

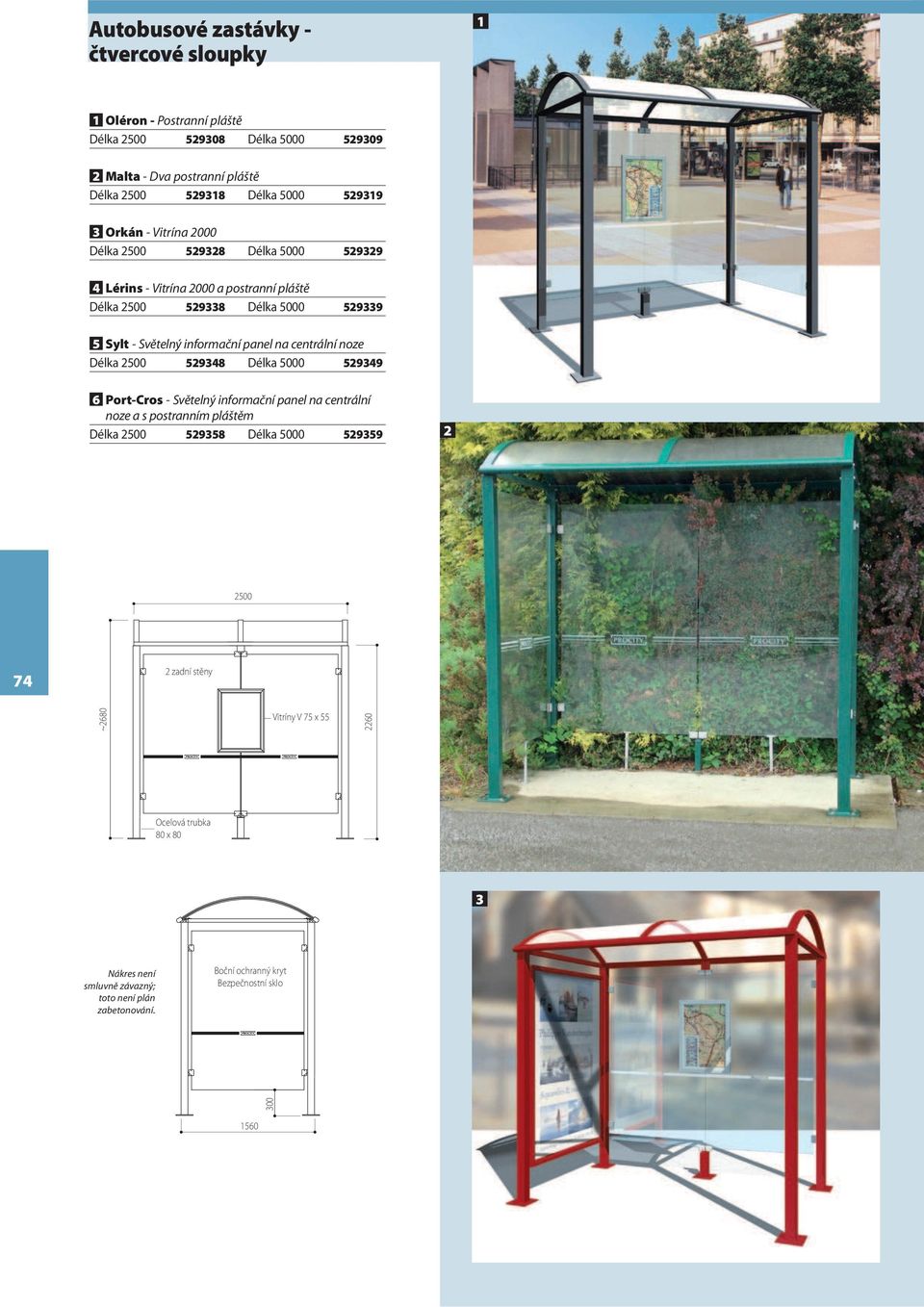

8 Autobusové zastávky - čtvercové sloupky 1 1 Oléron - Postranní pláště Délka Délka Malta - Dva postranní pláště Délka Délka Orkán - Vitrína 2000 Délka Délka Lérins - Vitrína 2000 a postranní pláště Délka Délka Sylt - Světelný informační panel na centrální noze Délka Délka Port-Cros - Světelný informační panel na centrální noze a s postranním pláštěm Délka Délka zadní stěny ~2680 Vitríny V 75 x Ocelová trubka 80 x Nákres není smluvně závazný; toto není plán zabetonování. Boční ochranný kryt Bezpečnostní sklo 1560

9 5 6 Pozor : všechny rozměry laviček nejsou kompatibilní s našimi autobusovými zastávkami, které jsou vybaveny vitrínou nebo panelem. Ověřte délku Vaší lavičky : musí být umístěna min. 1 metr od vitríny nebo od panelu. 75 4
