1 Městský mobiliář & Zabezpečení

2

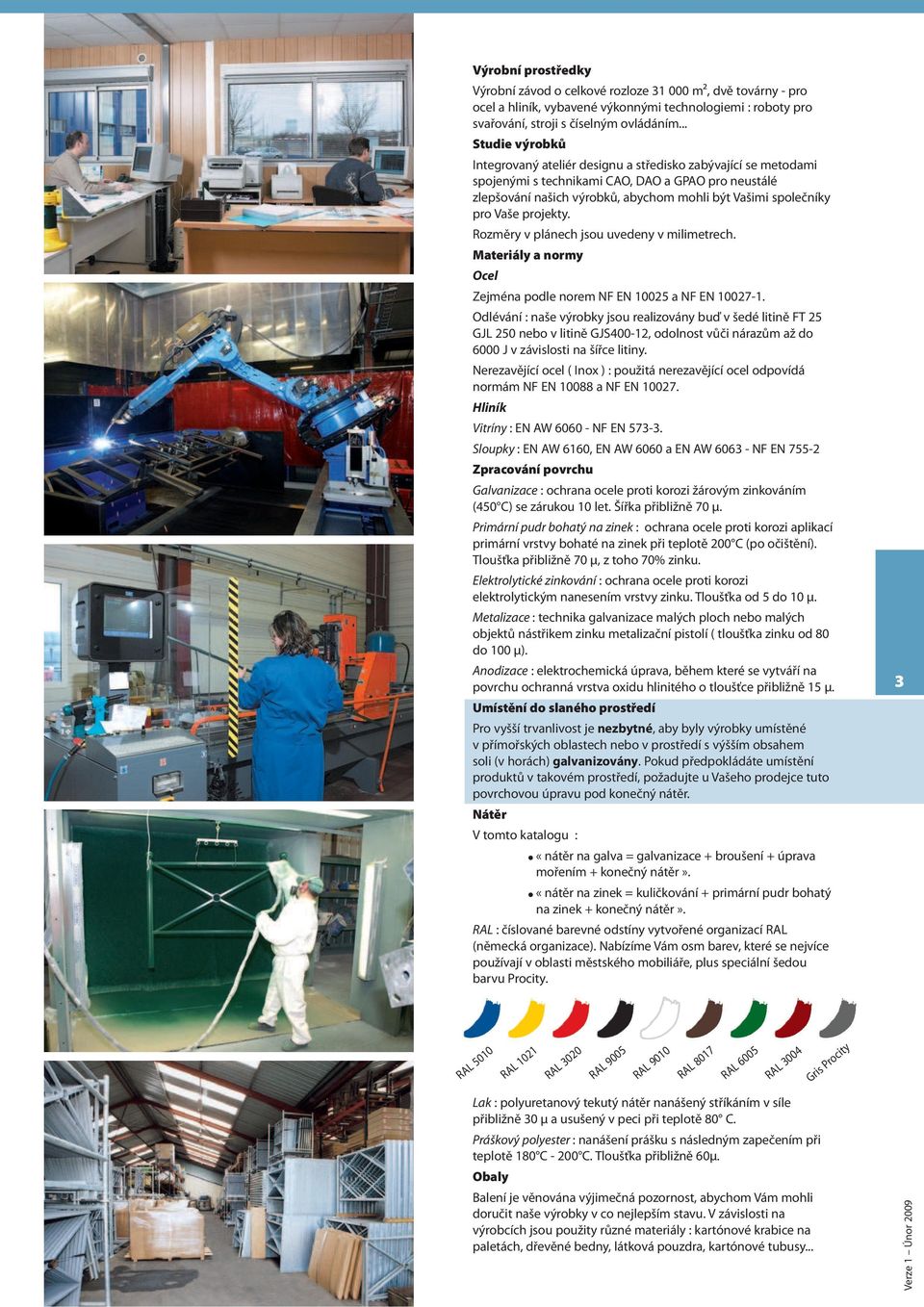

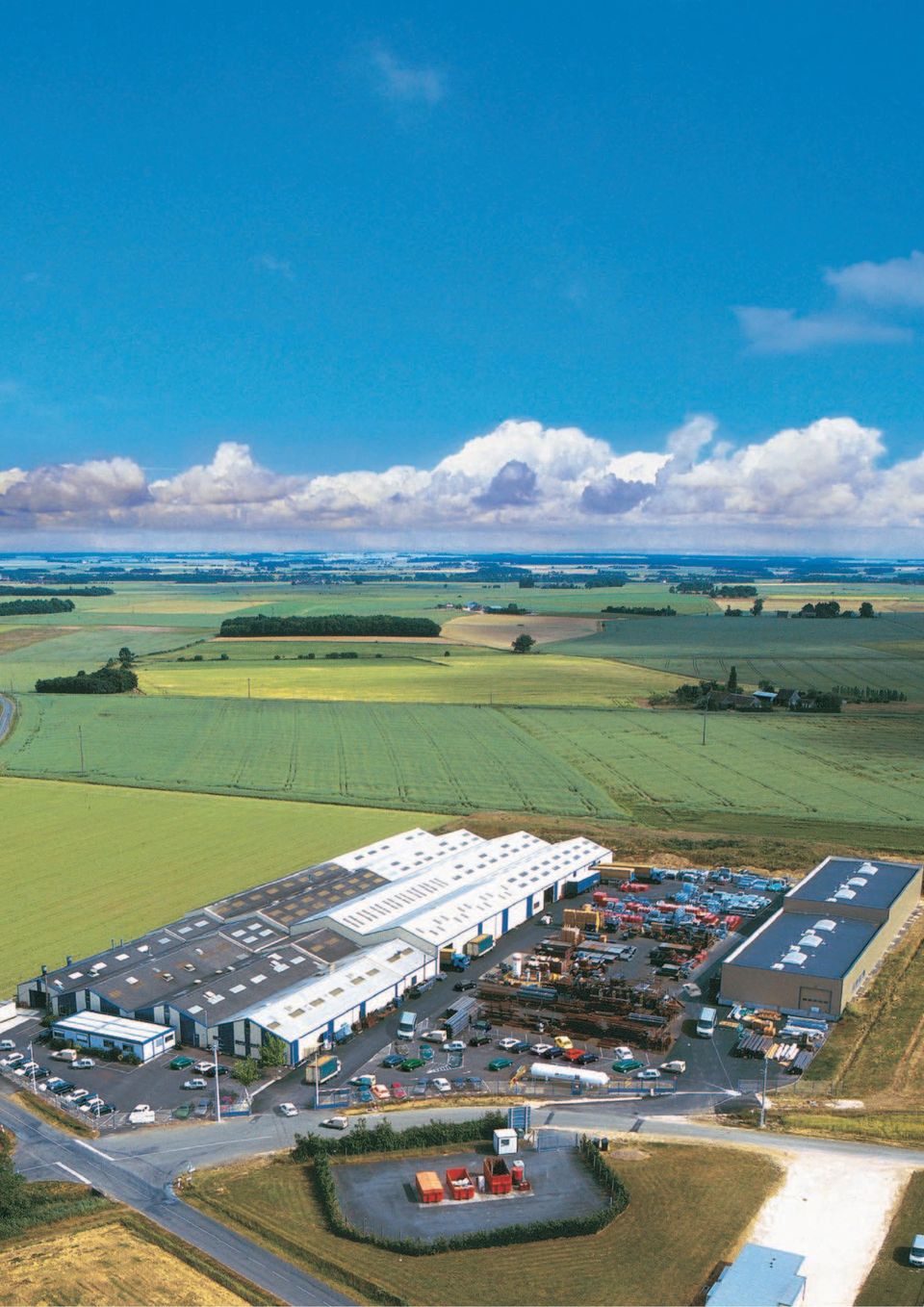

3 Výrobní prostředky Výrobní závod o celkové rozloze m2, dvě továrny - pro ocel a hliník, vybavené výkonnými technologiemi : roboty pro svařování, stroji s číselným ovládáním... Studie výrobků Integrovaný ateliér designu a středisko zabývající se metodami spojenými s technikami CAO, DAO a GPAO pro neustálé zlepšování našich výrobků, abychom mohli být Vašimi společníky pro Vaše projekty. Rozměry v plánech jsou uvedeny v milimetrech. Materiály a normy Ocel Zejména podle norem NF EN a NF EN Odlévání : naše výrobky jsou realizovány buď v šedé litině FT 25 GJL 250 nebo v litině GJS400-12, odolnost vůči nárazům až do 6000 J v závislosti na šířce litiny. Nerezavějící ocel ( Inox ) : použitá nerezavějící ocel odpovídá normám NF EN a NF EN Hliník Vitríny : EN AW NF EN Sloupky : EN AW 6160, EN AW 6060 a EN AW NF EN Zpracování povrchu Galvanizace : ochrana ocele proti korozi žárovým zinkováním (450 C) se zárukou 10 let. Šířka přibližně 70 µ. Primární pudr bohatý na zinek : ochrana ocele proti korozi aplikací primární vrstvy bohaté na zinek při teplotě 200 C (po očištění). Tloušťka přibližně 70 µ, z toho 70% zinku. Elektrolytické zinkování : ochrana ocele proti korozi elektrolytickým nanesením vrstvy zinku. Tloušťka od 5 do 10 µ. Metalizace : technika galvanizace malých ploch nebo malých objektů nástřikem zinku metalizační pistolí ( tloušťka zinku od 80 do 100 µ). Anodizace : elektrochemická úprava, během které se vytváří na povrchu ochranná vrstva oxidu hlinitého o tloušťce přibližně 15 µ. Umístění do slaného prostředí Pro vyšší trvanlivost je nezbytné, aby byly výrobky umístěné v přímořských oblastech nebo v prostředí s výšším obsahem soli (v horách) galvanizovány. Pokud předpokládáte umístění produktů v takovém prostředí, požadujte u Vašeho prodejce tuto povrchovou úpravu pod konečný nátěr. Nátěr V tomto katalogu : «nátěr na galva = galvanizace + broušení + úprava mořením + konečný nátěr». «nátěr na zinek = kuličkování + primární pudr bohatý na zinek + konečný nátěr». RAL : číslované barevné odstíny vytvořené organizací RAL (německá organizace). Nabízíme Vám osm barev, které se nejvíce používají v oblasti městského mobiliáře, plus speciální šedou barvu Procity. 3 RAL 5010 RAL 1021 RAL 3020 RAL 9005 RAL 9010 RAL 8017 RAL 6005 RAL 3004 Gris Procity Lak : polyuretanový tekutý nátěr nanášený stříkáním v síle přibližně 30 µ a usušený v peci při teplotě 80 C. Práškový polyester : nanášení prášku s následným zapečením při teplotě 180 C C. Tloušťka přibližně 60µ. Obaly Balení je věnována výjimečná pozornost, abychom Vám mohli doručit naše výrobky v co nejlepším stavu. V závislosti na výrobcích jsou použity různé materiály : kartónové krabice na paletách, dřevěné bedny, látková pouzdra, kartónové tubusy... Verze 1 Únor 2009

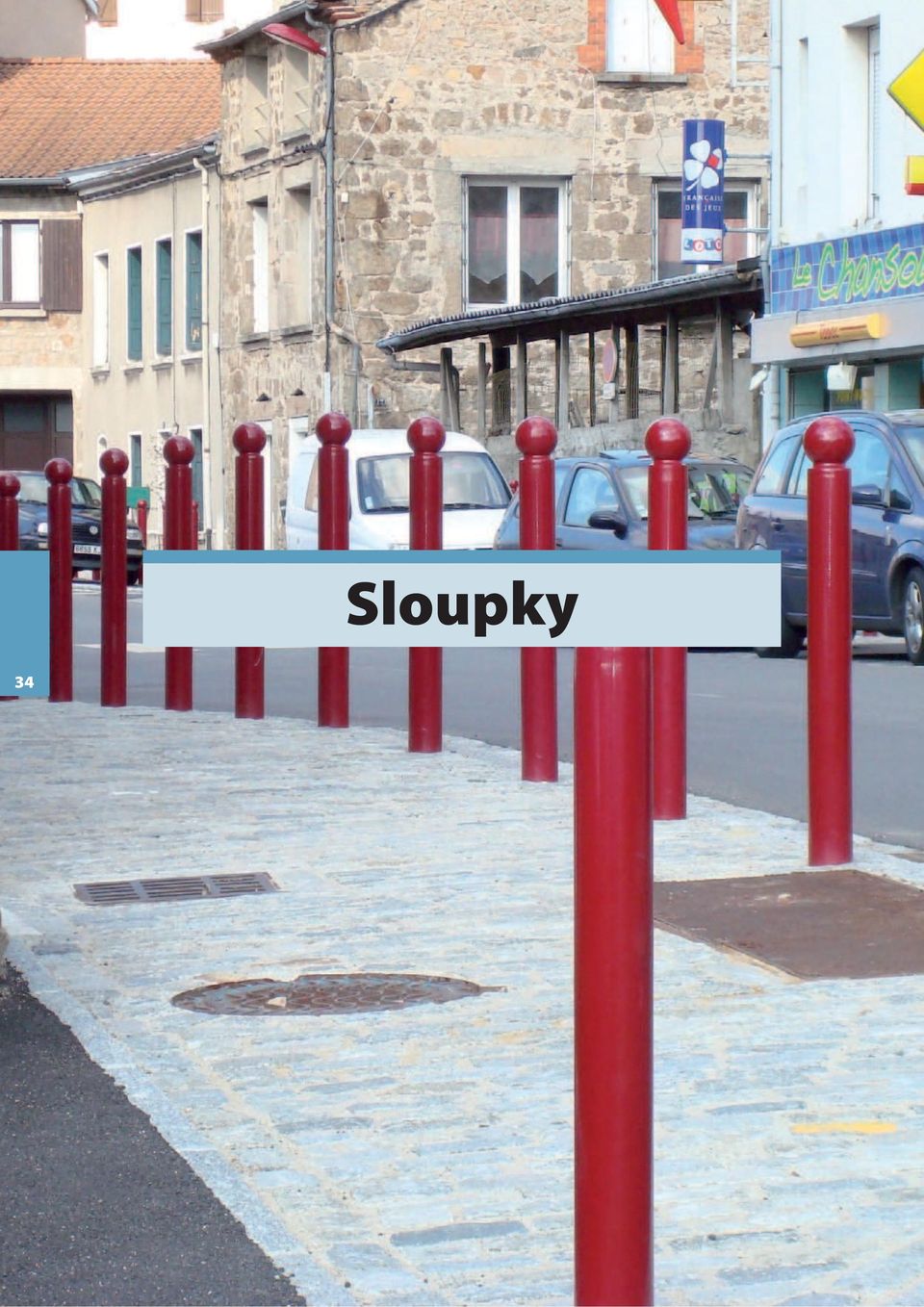

4 34 Sloupky

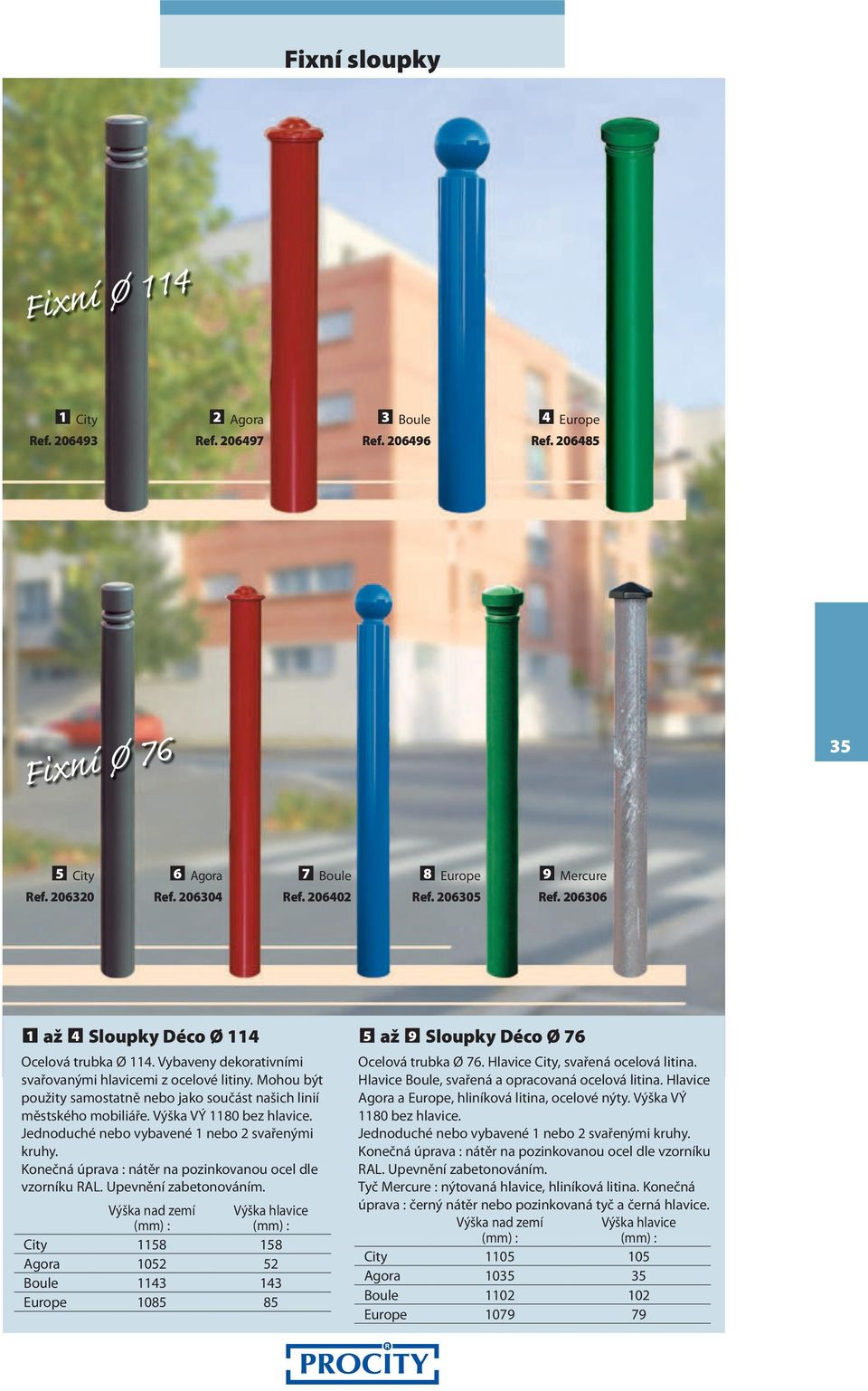

5 Fixní sloupky Fixní Ø City 2 Agora 3 Boule 4 Europe Ref Ref Ref Ref Fixní Ø City 6 Agora 7 Boule 8 Europe 9 Mercure Ref Ref Ref Ref Ref až 4 Sloupky Déco Ø 114 Ocelová trubka Ø 114. Vybaveny dekorativními svařovanými hlavicemi z ocelové litiny. Mohou být použity samostatně nebo jako součást našich linií městského mobiliáře. Výška VÝ 1180 bez hlavice. Jednoduché nebo vybavené 1 nebo 2 svařenými kruhy. Konečná úprava : nátěr na pozinkovanou ocel dle vzorníku RAL. Upevnění zabetonováním. Výška nad zemí (mm) : Výška hlavice (mm) : City Agora Boule Europe až 9 Sloupky Déco Ø 76 Ocelová trubka Ø 76. Hlavice City, svařená ocelová litina. Hlavice Boule, svařená a opracovaná ocelová litina. Hlavice Agora a Europe, hliníková litina, ocelové nýty. Výška VÝ 1180 bez hlavice. Jednoduché nebo vybavené 1 nebo 2 svařenými kruhy. Konečná úprava : nátěr na pozinkovanou ocel dle vzorníku RAL. Upevnění zabetonováním. Tyč Mercure : nýtovaná hlavice, hliníková litina. Konečná úprava : černý nátěr nebo pozinkovaná tyč a černá hlavice. Výška nad zemí Výška hlavice (mm) : (mm) : City Agora Boule Europe

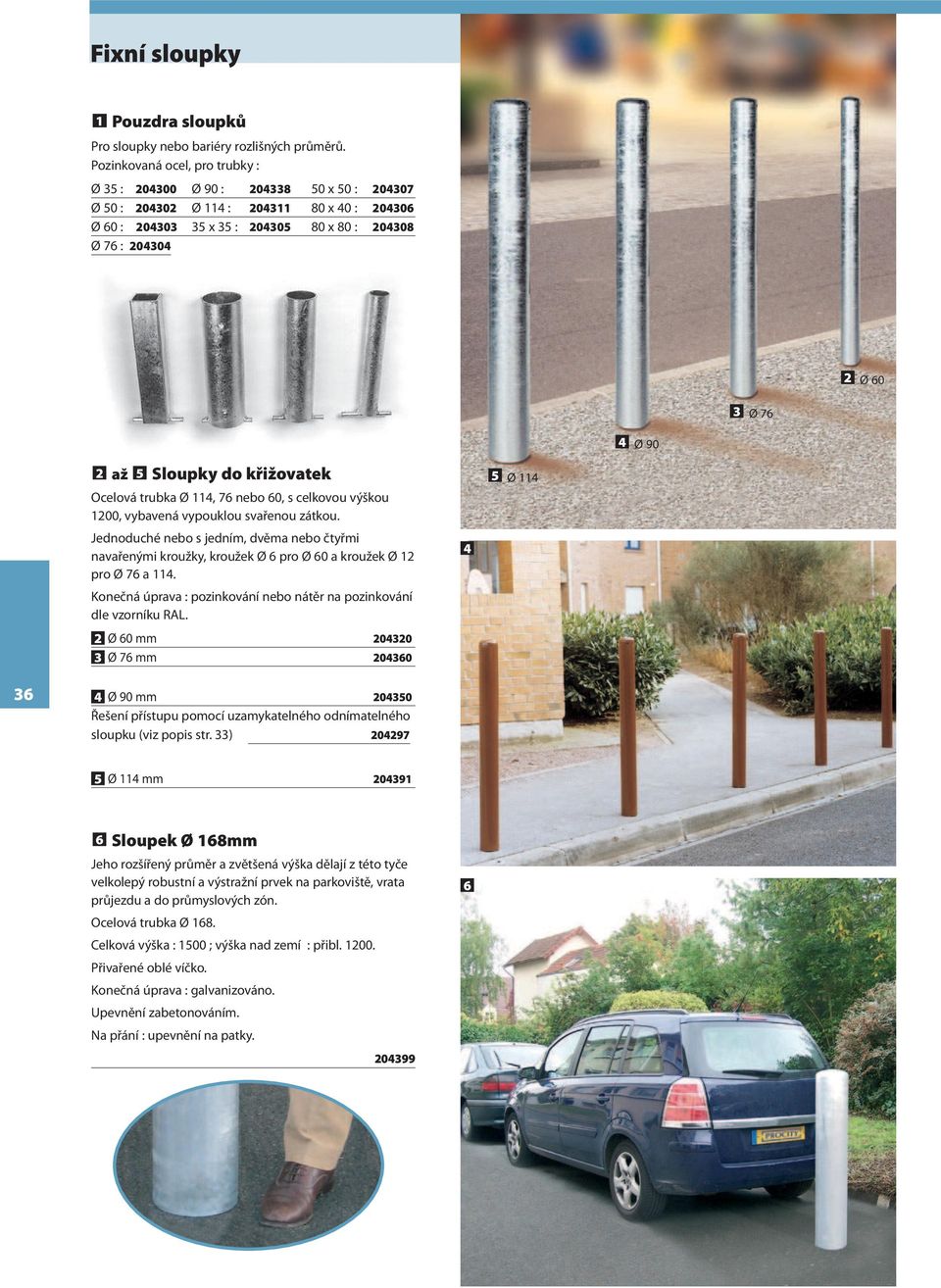

6 Fixní sloupky 1 Pouzdra sloupků Pro sloupky nebo bariéry rozlišných průměrů. Pozinkovaná ocel, pro trubky : Ø 35 : Ø 90 : x 50 : Ø 50 : Ø 114 : x 40 : Ø 60 : x 35 : x 80 : Ø 76 : Ø 60 3 Ø 76 4 Ø 90 2 až 5 Sloupky do křižovatek Ocelová trubka Ø 114, 76 nebo 60, s celkovou výškou 1200, vybavená vypouklou svařenou zátkou. Jednoduché nebo s jedním, dvěma nebo čtyřmi navařenými kroužky, kroužek Ø 6 pro Ø 60 a kroužek Ø 12 pro Ø 76 a 114. Konečná úprava : pozinkování nebo nátěr na pozinkování dle vzorníku RAL. 2 Ø 60 mm Ø 76 mm Ø Ø 90 mm Řešení přístupu pomocí uzamykatelného odnímatelného sloupku (viz popis str. 33) Ø 114 mm Sloupek Ø 168mm Jeho rozšířený průměr a zvětšená výška dělají z této tyče velkolepý robustní a výstražní prvek na parkoviště, vrata průjezdu a do průmyslových zón. Ocelová trubka Ø 168. Celková výška : 1500 ; výška nad zemí : přibl Přivařené oblé víčko. Konečná úprava : galvanizováno. Upevnění zabetonováním. Na přání : upevnění na patky

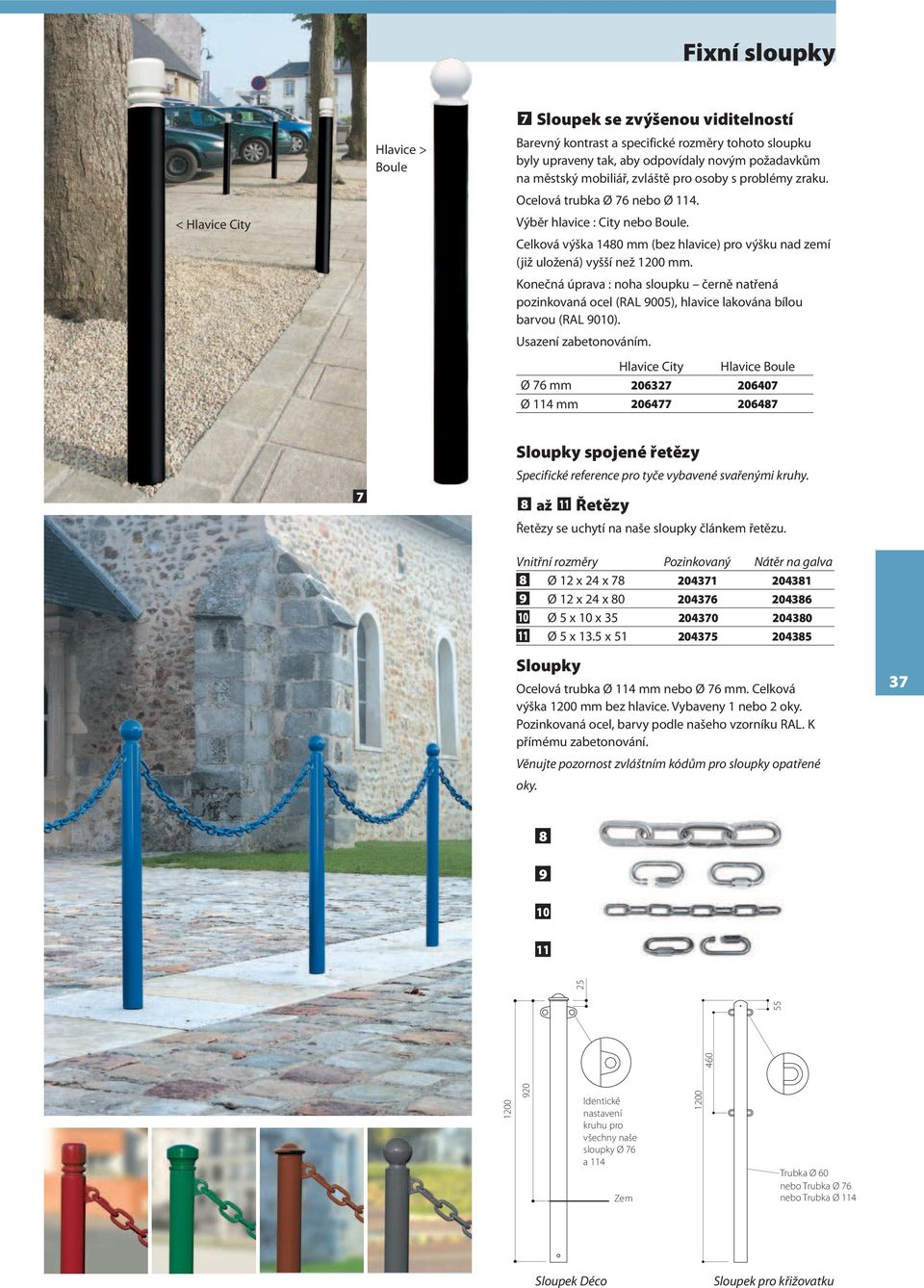

7 Fixní sloupky 7 Sloupek se zvýšenou viditelností Hlavice > Boule Barevný kontrast a specifické rozměry tohoto sloupku byly upraveny tak, aby odpovídaly novým požadavkům na městský mobiliář, zvláště pro osoby s problémy zraku. Ocelová trubka Ø 76 nebo Ø 114. < Hlavice City Výběr hlavice : City nebo Boule. Celková výška 1480 mm (bez hlavice) pro výšku nad zemí (již uložená) vyšší než 1200 mm. Konečná úprava : noha sloupku černě natřená pozinkovaná ocel (RAL 9005), hlavice lakována bílou barvou (RAL 9010). Usazení zabetonováním. Hlavice City Hlavice Boule Ø 76 mm Ø 114 mm Sloupky spojené řetězy Specifické reference pro tyče vybavené svařenými kruhy. 7 8 až 11 Řetězy Řetězy se uchytí na naše sloupky článkem řetězu. Vnitřní rozměry Pozinkovaný Nátěr na galva 8 Ø 12 x 24 x Ø 12 x 24 x Ø 5 x 10 x Ø 5 x 13.5 x Sloupky Ocelová trubka Ø 114 mm nebo Ø 76 mm. Celková výška 1200 mm bez hlavice. Vybaveny 1 nebo 2 oky. Pozinkovaná ocel, barvy podle našeho vzorníku RAL. K přímému zabetonování. Věnujte pozornost zvláštním kódům pro sloupky opatřené oky Identické nastavení kruhu pro všechny naše sloupky Ø 76 a 114 Zem Trubka Ø 60 nebo Trubka Ø 76 nebo Trubka Ø 114 Sloupek Déco Sloupek pro křižovatku

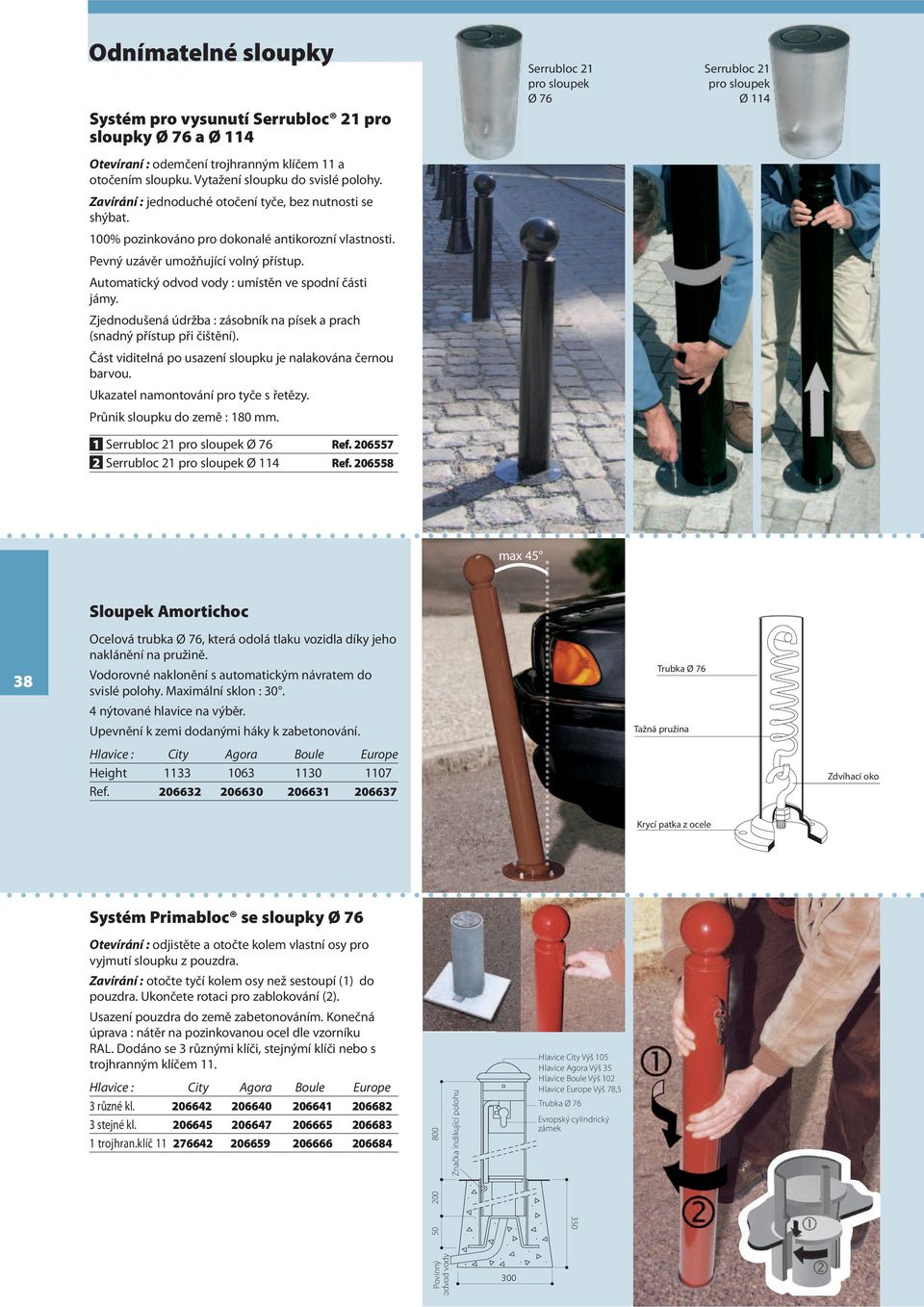

8 Odnímatelné sloupky Systém pro vysunutí Serrubloc 21 pro sloupky Ø 76 a Ø 114 Otevíraní : odemčení trojhranným klíčem 11 a otočením sloupku. Vytažení sloupku do svislé polohy. Zavírání : jednoduché otočení tyče, bez nutnosti se shýbat. 100% pozinkováno pro dokonalé antikorozní vlastnosti. Pevný uzávěr umožňující volný přístup. Automatický odvod vody : umístěn ve spodní části jámy. Zjednodušená údržba : zásobník na písek a prach (snadný přístup při čištění). Část viditelná po usazení sloupku je nalakována černou barvou. Ukazatel namontování pro tyče s řetězy. Průnik sloupku do země : 180 mm. 1 Serrubloc 21 pro sloupek Ø 76 Ref Serrubloc 21 pro sloupek Ø 114 Ref Serrubloc 21 pro sloupek Ø 76 Serrubloc 21 pro sloupek Ø max 45 Sloupek Amortichoc 38 Ocelová trubka Ø 76, která odolá tlaku vozidla díky jeho naklánění na pružině. Vodorovné naklonění s automatickým návratem do svislé polohy. Maximální sklon : nýtované hlavice na výběr. Upevnění k zemi dodanými háky k zabetonování. Trubka Ø 76 Tažná pružina Hlavice : City Agora Boule Europe Height Ref Zdvíhací oko Krycí patka z ocele Systém Primabloc se sloupky Ø 76 Otevírání : odjistěte a otočte kolem vlastní osy pro vyjmutí sloupku z pouzdra. Zavírání : otočte tyčí kolem osy než sestoupí (1) do pouzdra. Ukončete rotaci pro zablokování (2). Usazení pouzdra do země zabetonováním. Konečná úprava : nátěr na pozinkovanou ocel dle vzorníku RAL. Dodáno se 3 různými klíči, stejnýmí klíči nebo s trojhranným klíčem 11. Hlavice : City Agora Boule Europe 3 různé kl stejné kl trojhran.klíč Značka indikující polohu Hlavice City Výš 105 Hlavice Agora Výš 35 Hlavice Boule Výš 102 Hlavice Europe Výš 78,5 Trubka Ø 76 Evropský cylindrický zámek Povinný odvod vody

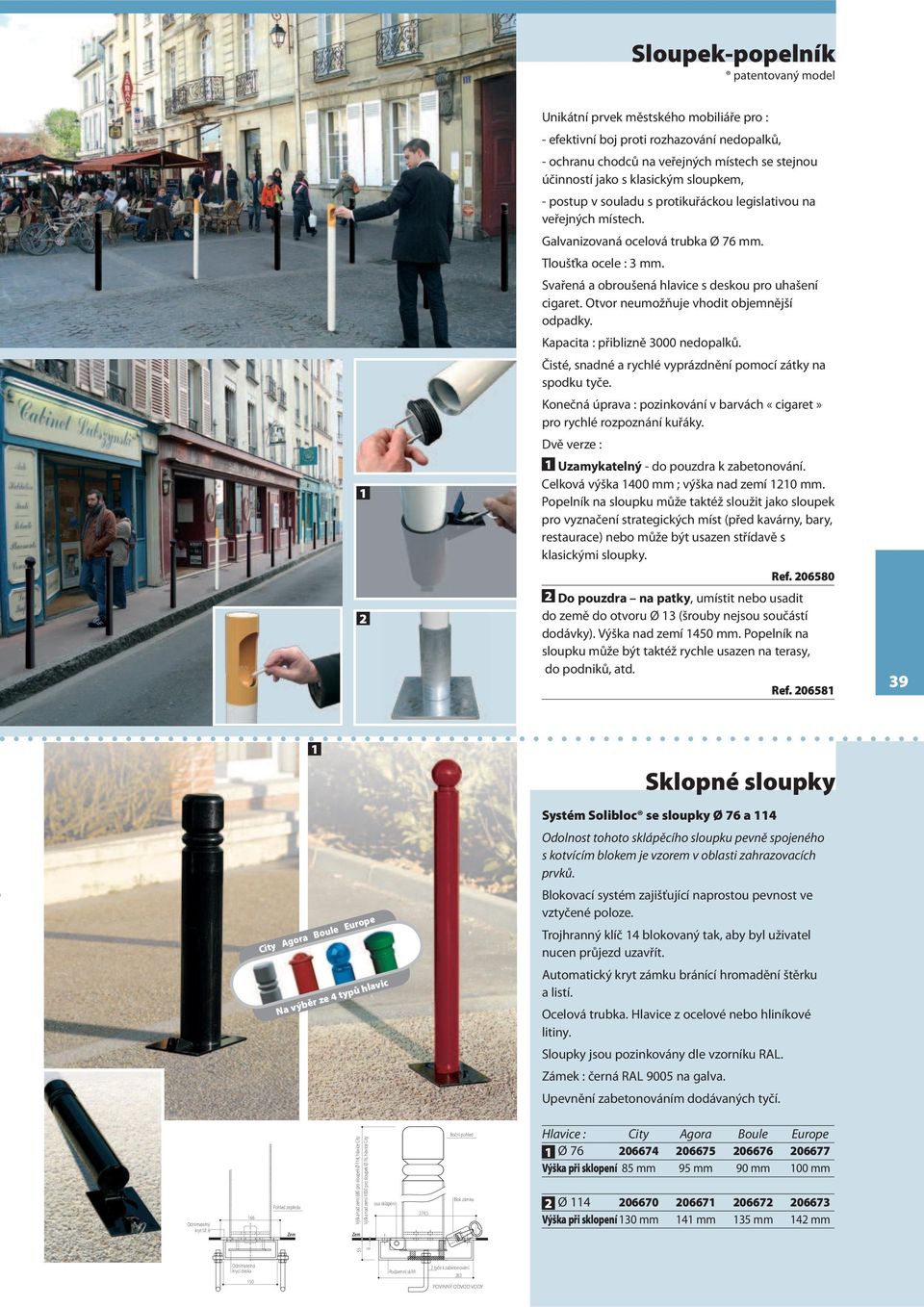

9 Sloupek-popelník patentovaný model Unikátní prvek městského mobiliáře pro : - efektivní boj proti rozhazování nedopalků, - ochranu chodců na veřejných místech se stejnou účinností jako s klasickým sloupkem, - postup v souladu s protikuřáckou legislativou na veřejných místech Galvanizovaná ocelová trubka Ø 76 mm. Tloušťka ocele : 3 mm. Svařená a obroušená hlavice s deskou pro uhašení cigaret. Otvor neumožňuje vhodit objemnější odpadky. Kapacita : přiblizně 3000 nedopalků. Čisté, snadné a rychlé vyprázdnění pomocí zátky na spodku tyče. Konečná úprava : pozinkování v barvách «cigaret» pro rychlé rozpoznání kuřáky. Dvě verze : 1 Uzamykatelný - do pouzdra k zabetonování. Celková výška 1400 mm ; výška nad zemí 1210 mm. Popelník na sloupku může taktéž sloužit jako sloupek pro vyznačení strategických míst (před kavárny, bary, restaurace) nebo může být usazen střídavě s klasickými sloupky. Ref Do pouzdra na patky, umístit nebo usadit do země do otvoru Ø 13 (šrouby nejsou součástí dodávky). Výška nad zemí 1450 mm. Popelník na sloupku může být taktéž rychle usazen na terasy, do podniků, atd. Ref City Agora Boule Europe Na výběr ze 4 typů hlavic Sklopné sloupky Systém Solibloc se sloupky Ø 76 a 114 Odolnost tohoto sklápěcího sloupku pevně spojeného s kotvícím blokem je vzorem v oblasti zahrazovacích prvků. Blokovací systém zajišťující naprostou pevnost ve vztyčené poloze. Trojhranný klíč 14 blokovaný tak, aby byl uživatel nucen průjezd uzavřít. Automatický kryt zámku bránící hromadění štěrku a listí. Ocelová trubka. Hlavice z ocelové nebo hliníkové litiny. Sloupky jsou pozinkovány dle vzorníku RAL. Zámek : černá RAL 9005 na galva. Upevnění zabetonováním dodávaných tyčí. Odnímatelný kryt šíř Pohled zepředu Zem 55 Výška nad zemí 680 pro sloupek Ø 114, hlavice City Výška nad zemí 1000 pro sloupek Ø 76, hlavice City Zem osa sklápění 279,5 Boční pohled Blok zámku Hlavice : City Agora Boule Europe 1 Ø Výška při sklopení 85 mm 95 mm 90 mm 100 mm 2 Ø Výška při sklopení 130 mm 141 mm 135 mm 142 mm Odnímatelná krycí deska 150 Podzemní skříň 2 tyče k zabetonování 263 POVINNÝ ODVOD VODY

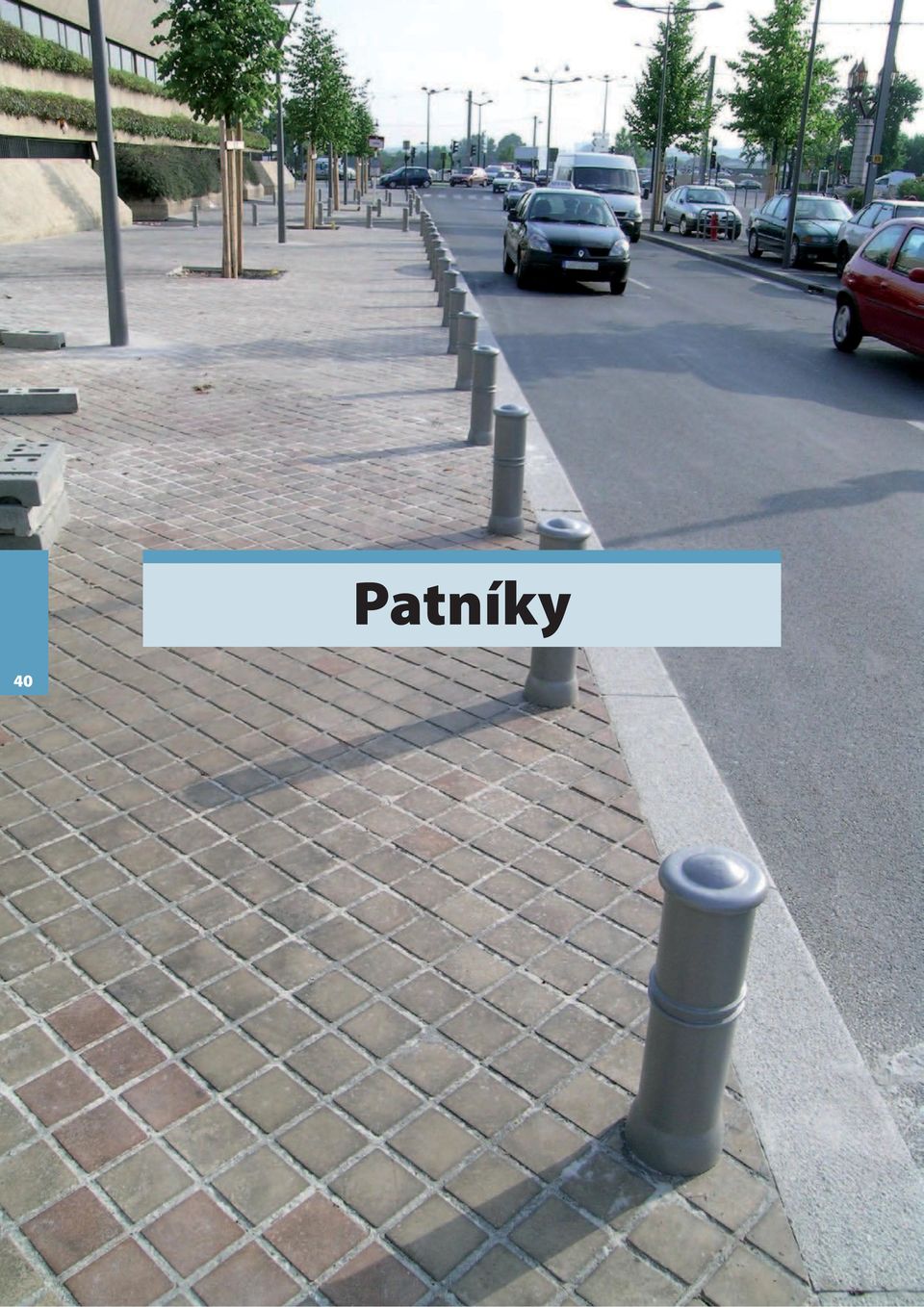

10 40 Patníky

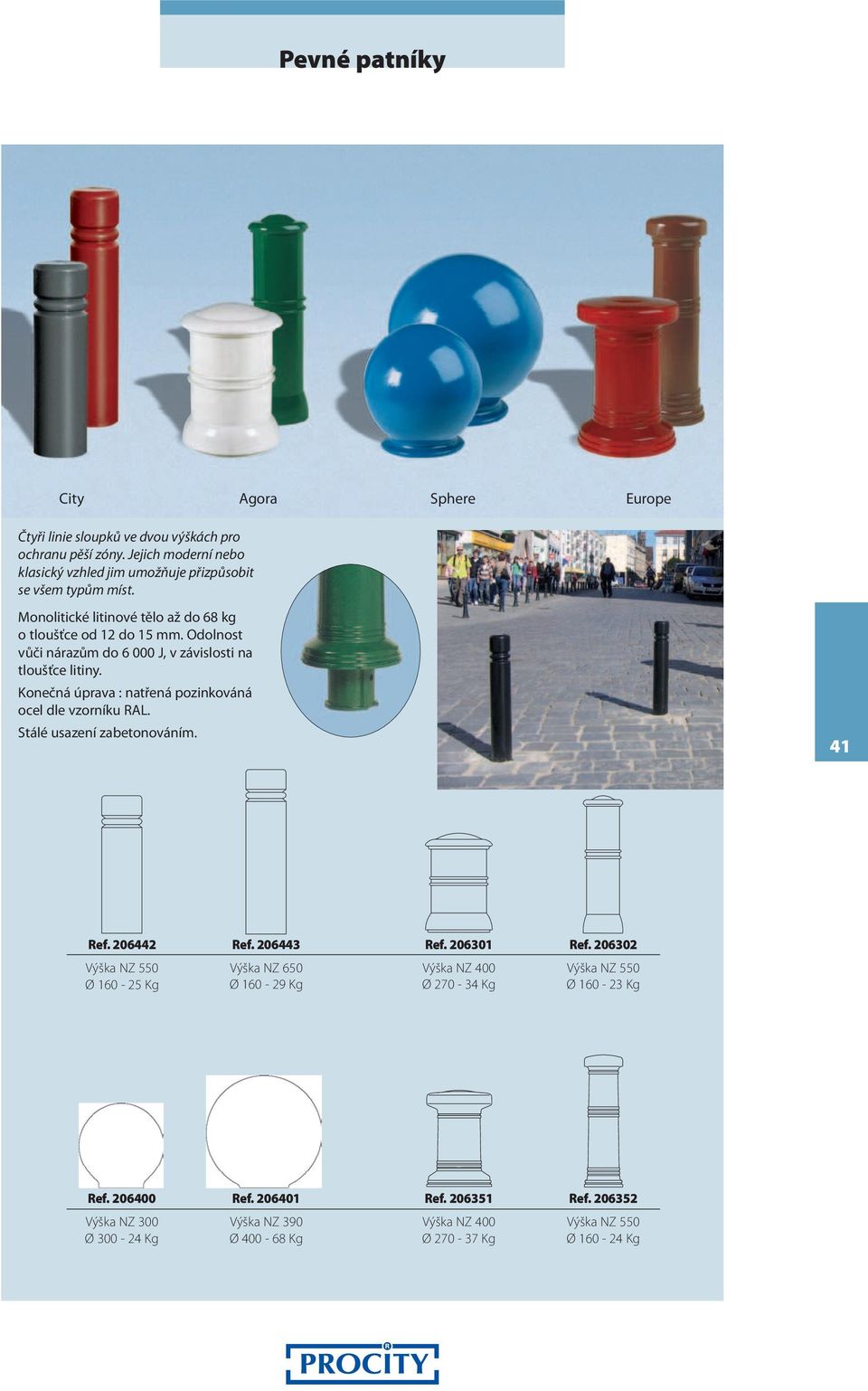

11 Pevné patníky City Agora Sphere Europe Čtyři linie sloupků ve dvou výškách pro ochranu pěší zóny. Jejich moderní nebo klasický vzhled jim umožňuje přizpůsobit se všem typům míst. Monolitické litinové tělo až do 68 kg o tloušťce od 12 do 15 mm. Odolnost vůči nárazům do J, v závislosti na tloušťce litiny. Konečná úprava : natřená pozinkováná ocel dle vzorníku RAL. Stálé usazení zabetonováním. 41 Ref Ref Ref Ref Výška NZ 550 Ø Kg Výška NZ 650 Ø Kg Výška NZ 400 Ø Kg Výška NZ 550 Ø Kg Ref Ref Ref Ref Výška NZ 300 Ø Kg Výška NZ 390 Ø Kg Výška NZ 400 Ø Kg Výška NZ 550 Ø Kg

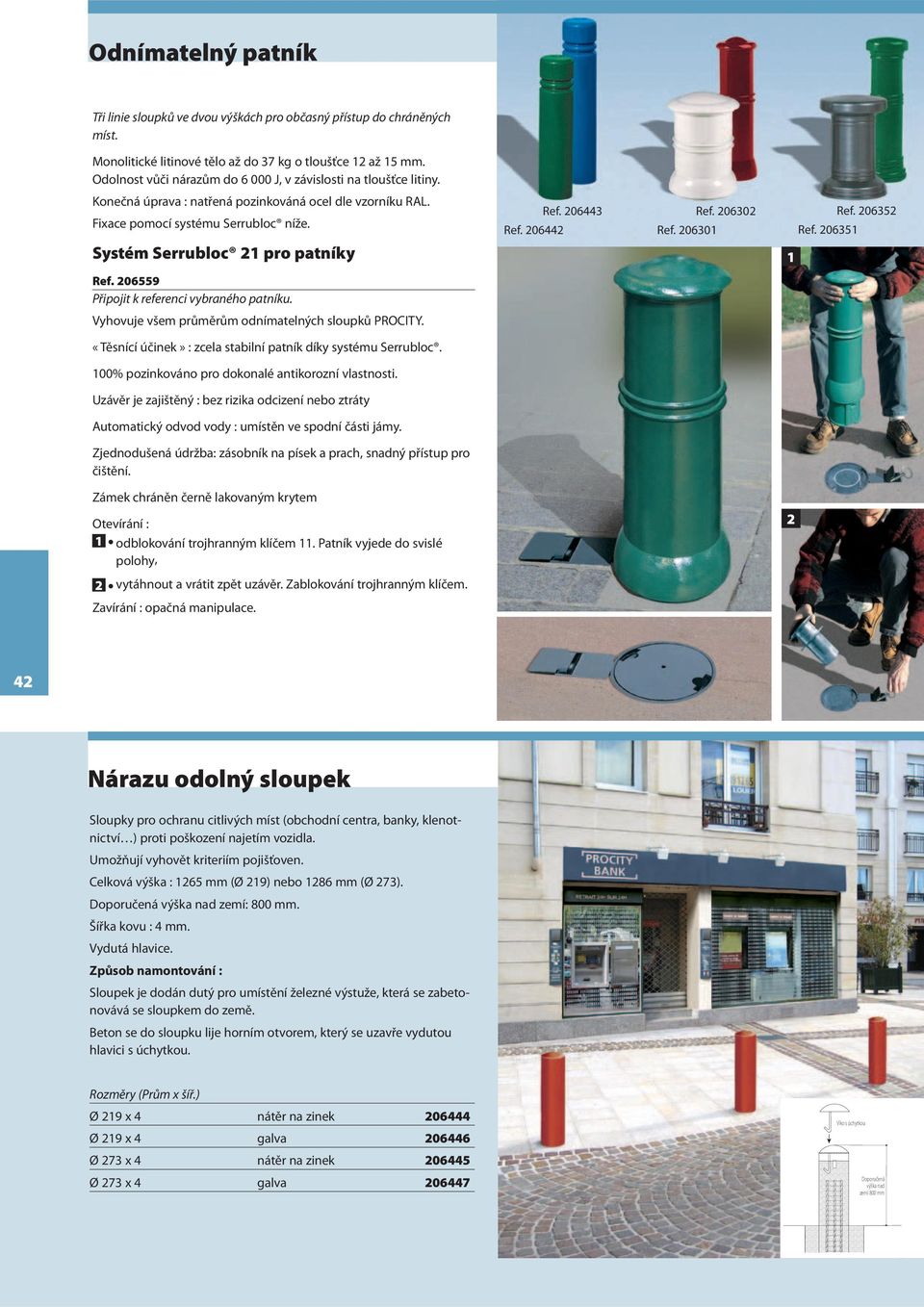

12 Odnímatelný patník Tři linie sloupků ve dvou výškách pro občasný přístup do chráněných míst. Monolitické litinové tělo až do 37 kg o tloušťce 12 až 15 mm. Odolnost vůči nárazům do J, v závislosti na tloušťce litiny. Konečná úprava : natřená pozinkováná ocel dle vzorníku RAL. Fixace pomocí systému Serrubloc níže. Ref Ref Ref Ref Ref Ref Systém Serrubloc 21 pro patníky 1 Ref Připojit k referenci vybraného patníku. Vyhovuje všem průměrům odnímatelných sloupků PROCITY. «Těsnící účinek» : zcela stabilní patník díky systému Serrubloc. 100% pozinkováno pro dokonalé antikorozní vlastnosti. Uzávěr je zajištěný : bez rizika odcizení nebo ztráty Automatický odvod vody : umístěn ve spodní části jámy. Zjednodušená údržba: zásobník na písek a prach, snadný přístup pro čištění. Zámek chráněn černě lakovaným krytem Otevírání : 1 odblokování trojhranným klíčem 11. Patník vyjede do svislé polohy, 2 2 vytáhnout a vrátit zpět uzávěr. Zablokování trojhranným klíčem. Zavírání : opačná manipulace. 42 Nárazu odolný sloupek Sloupky pro ochranu citlivých míst (obchodní centra, banky, klenotnictví ) proti poškození najetím vozidla. Umožňují vyhovět kriteriím pojišťoven. Celková výška : 1265 mm (Ø 219) nebo 1286 mm (Ø 273). Doporučená výška nad zemí: 800 mm. Šířka kovu : 4 mm. Vydutá hlavice. Způsob namontování : Sloupek je dodán dutý pro umístění železné výstuže, která se zabetonovává se sloupkem do země. Beton se do sloupku lije horním otvorem, který se uzavře vydutou hlavici s úchytkou. Rozměry (Prům x šíř.) Ø 219 x 4 nátěr na zinek Ø 219 x 4 galva Ø 273 x 4 nátěr na zinek Ø 273 x 4 galva Víko s úchytkou Doporučená výška nad zemí 800 mm

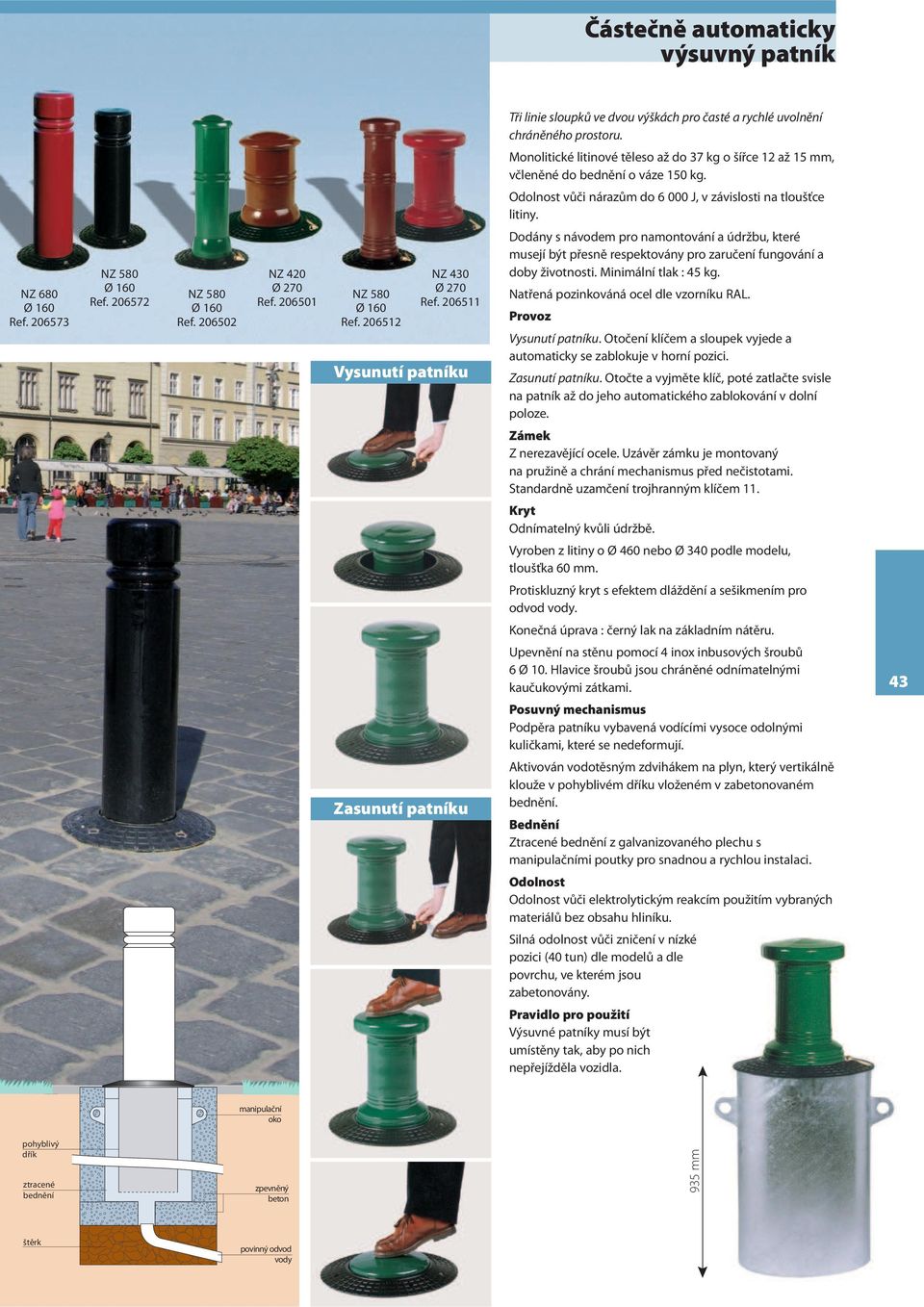

13 Částečně automaticky výsuvný patník Tři linie sloupků ve dvou výškách pro časté a rychlé uvolnění chráněného prostoru. Monolitické litinové těleso až do 37 kg o šířce 12 až 15 mm, včleněné do bednění o váze 150 kg. Odolnost vůči nárazům do J, v závislosti na tloušťce litiny. NZ 680 Ø 160 Ref NZ 580 Ø 160 Ref NZ 580 Ø 160 Ref NZ 420 Ø 270 Ref NZ 580 Ø 160 Ref NZ 430 Ø 270 Ref Vysunutí patníku Dodány s návodem pro namontování a údržbu, které musejí být přesně respektovány pro zaručení fungování a doby životnosti. Minimální tlak : 45 kg. Natřená pozinkováná ocel dle vzorníku RAL. Provoz Vysunutí patníku. Otočení klíčem a sloupek vyjede a automaticky se zablokuje v horní pozici. Zasunutí patníku. Otočte a vyjměte klíč, poté zatlačte svisle na patník až do jeho automatického zablokování v dolní poloze. Zámek Z nerezavějící ocele. Uzávěr zámku je montovaný na pružině a chrání mechanismus před nečistotami. Standardně uzamčení trojhranným klíčem 11. Kryt Odnímatelný kvůli údržbě. Vyroben z litiny o Ø 460 nebo Ø 340 podle modelu, tloušťka 60 mm. Protiskluzný kryt s efektem dláždění a sešikmením pro odvod vody. Konečná úprava : černý lak na základním nátěru. Upevnění na stěnu pomocí 4 inox inbusových šroubů 6 Ø 10. Hlavice šroubů jsou chráněné odnímatelnými kaučukovými zátkami. 43 Posuvný mechanismus Podpěra patníku vybavená vodícími vysoce odolnými kuličkami, které se nedeformují. Zasunutí patníku Aktivován vodotěsným zdvihákem na plyn, který vertikálně klouže v pohyblivém dříku vloženém v zabetonovaném bednění. Bednění Ztracené bednění z galvanizovaného plechu s manipulačními poutky pro snadnou a rychlou instalaci. Odolnost Odolnost vůči elektrolytickým reakcím použitím vybraných materiálů bez obsahu hliníku. Silná odolnost vůči zničení v nízké pozici (40 tun) dle modelů a dle povrchu, ve kterém jsou zabetonovány. Pravidlo pro použití Výsuvné patníky musí být umístěny tak, aby po nich nepřejížděla vozidla. manipulační oko pohyblivý dřík ztracené bednění zpevněný beton 935 mm štěrk povinný odvod vody
