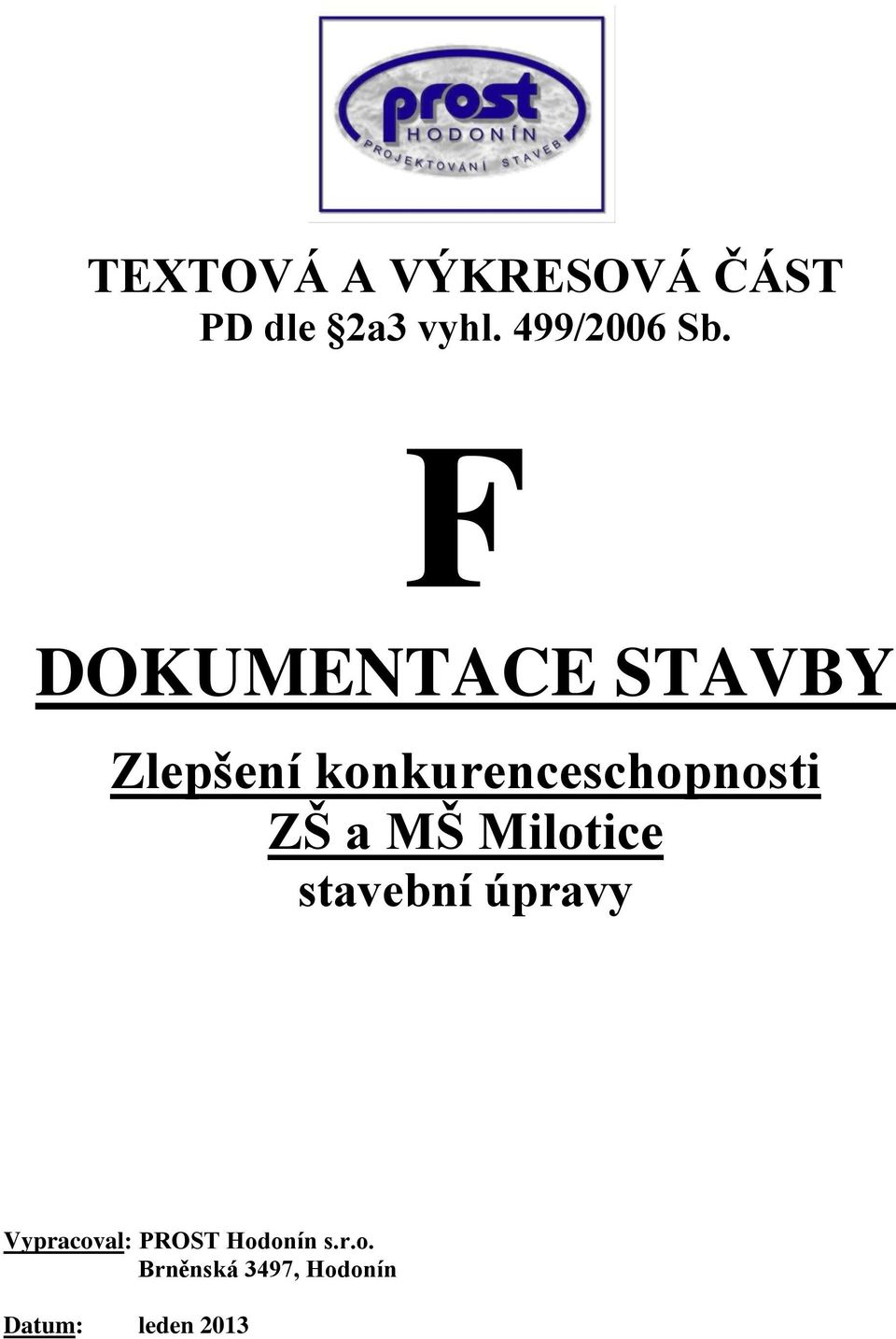

1 TEXTOVÁ A VÝKRESOVÁ ČÁST PD dle 2a3 vyhl. 499/2006 Sb. F DOKUMENTACE STAVBY Zlepšení konkurenceschopnosti ZŠ a MŠ Milotice stavební úpravy Vypracoval: PROST Hodonín s.r.o. Brněnská 3497, Hodonín Datum: leden 2013

2 1. Architektonické a stavebně technické řešení : 1.1 TECHNICKÁ ZPRÁVA : A) Účel objektu : - druh stavby : školská stavba - mateřská škola Předmětem projektu je vypracování projektové dokumentace stavebních úprav stravovacího pavilonu ZŠ pro nově vzniklé prostory MŠ. Stavební úpravy jsou řešeny v 1. a 2. nadzemním podlaží stravovacího pavilonu. Předpokládaný počet zaměstnanců MŠ : 5 Předpokládaný počet dětí MŠ : max 67 Zahradní část Zahradní areál pro pobyt dětí bude v bezprostřední blízkosti hlavního vstupu do MŠ. Areál bude oplocen, zatravněn, vybaven dětským atestovaným mobiliářem s dopadovými plochami. Velikost plochy bude cca 300m2. Uložení lehátek a lůžkovin Prostor pro ukládání lehátek a lůžkovin bude v místnosti č sklad. Tato místnost bude dle platných norem a požadavků dostatečně přímo větraná. Lůžkoviny budou skladovány odděleně pro každé dítě a označeny. Konstrukce úložných systémů bude provedena tak, aby bylo zajištěno řádné provětrávání lůžkovin. B) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace : V přízemí budou v kuchyňské části provedeny stavební úpravy pro vybudování malého nákladního výtahu. Budou provedeny bourací práce v podlahové ale i stropní konstrukci. Nové konstrukce v 1NP a 2NP budou z porobetonových příčkovek a sádrokartonových konstrukcí. C) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění : PLOŠNÉ A OBJEMOVÉ ÚDAJE : Prostory MŠ - rekonstruovaná plocha m2 - rekonstruovaný prostor m3

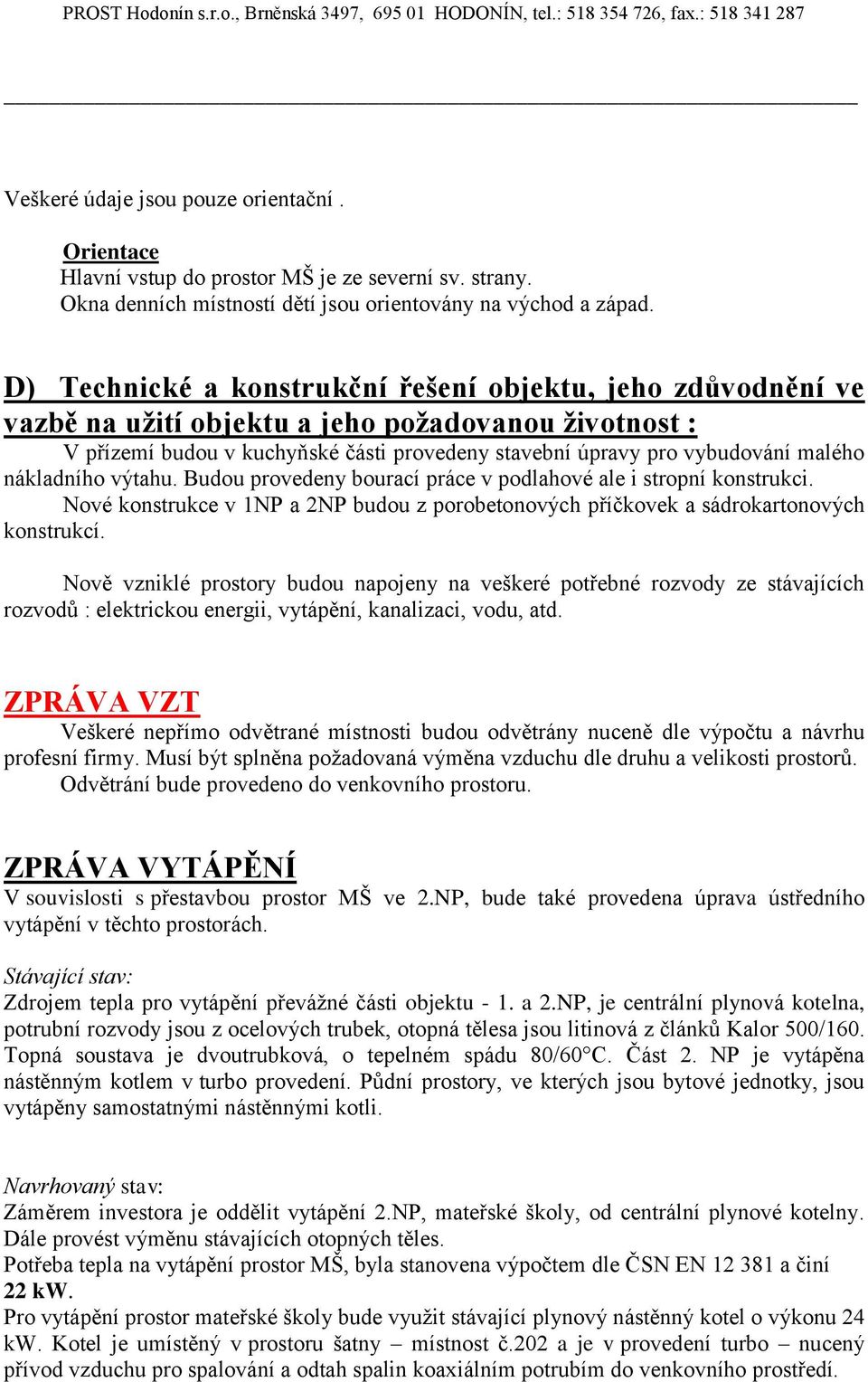

3 Veškeré údaje jsou pouze orientační. Orientace Hlavní vstup do prostor MŠ je ze severní sv. strany. Okna denních místností dětí jsou orientovány na východ a západ. D) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost : V přízemí budou v kuchyňské části provedeny stavební úpravy pro vybudování malého nákladního výtahu. Budou provedeny bourací práce v podlahové ale i stropní konstrukci. Nové konstrukce v 1NP a 2NP budou z porobetonových příčkovek a sádrokartonových konstrukcí. Nově vzniklé prostory budou napojeny na veškeré potřebné rozvody ze stávajících rozvodů : elektrickou energii, vytápění, kanalizaci, vodu, atd. ZPRÁVA VZT Veškeré nepřímo odvětrané místnosti budou odvětrány nuceně dle výpočtu a návrhu profesní firmy. Musí být splněna požadovaná výměna vzduchu dle druhu a velikosti prostorů. Odvětrání bude provedeno do venkovního prostoru. ZPRÁVA VYTÁPĚNÍ V souvislosti s přestavbou prostor MŠ ve 2.NP, bude také provedena úprava ústředního vytápění v těchto prostorách. Stávající stav: Zdrojem tepla pro vytápění převážné části objektu - 1. a 2.NP, je centrální plynová kotelna, potrubní rozvody jsou z ocelových trubek, otopná tělesa jsou litinová z článků Kalor 500/160. Topná soustava je dvoutrubková, o tepelném spádu 80/60 C. Část 2. NP je vytápěna nástěnným kotlem v turbo provedení. Půdní prostory, ve kterých jsou bytové jednotky, jsou vytápěny samostatnými nástěnnými kotli. Navrhovaný stav: Záměrem investora je oddělit vytápění 2.NP, mateřské školy, od centrální plynové kotelny. Dále provést výměnu stávajících otopných těles. Potřeba tepla na vytápění prostor MŠ, byla stanovena výpočtem dle ČSN EN a činí 22 kw. Pro vytápění prostor mateřské školy bude využit stávající plynový nástěnný kotel o výkonu 24 kw. Kotel je umístěný v prostoru šatny místnost č.202 a je v provedení turbo nucený přívod vzduchu pro spalování a odtah spalin koaxiálním potrubím do venkovního prostředí.

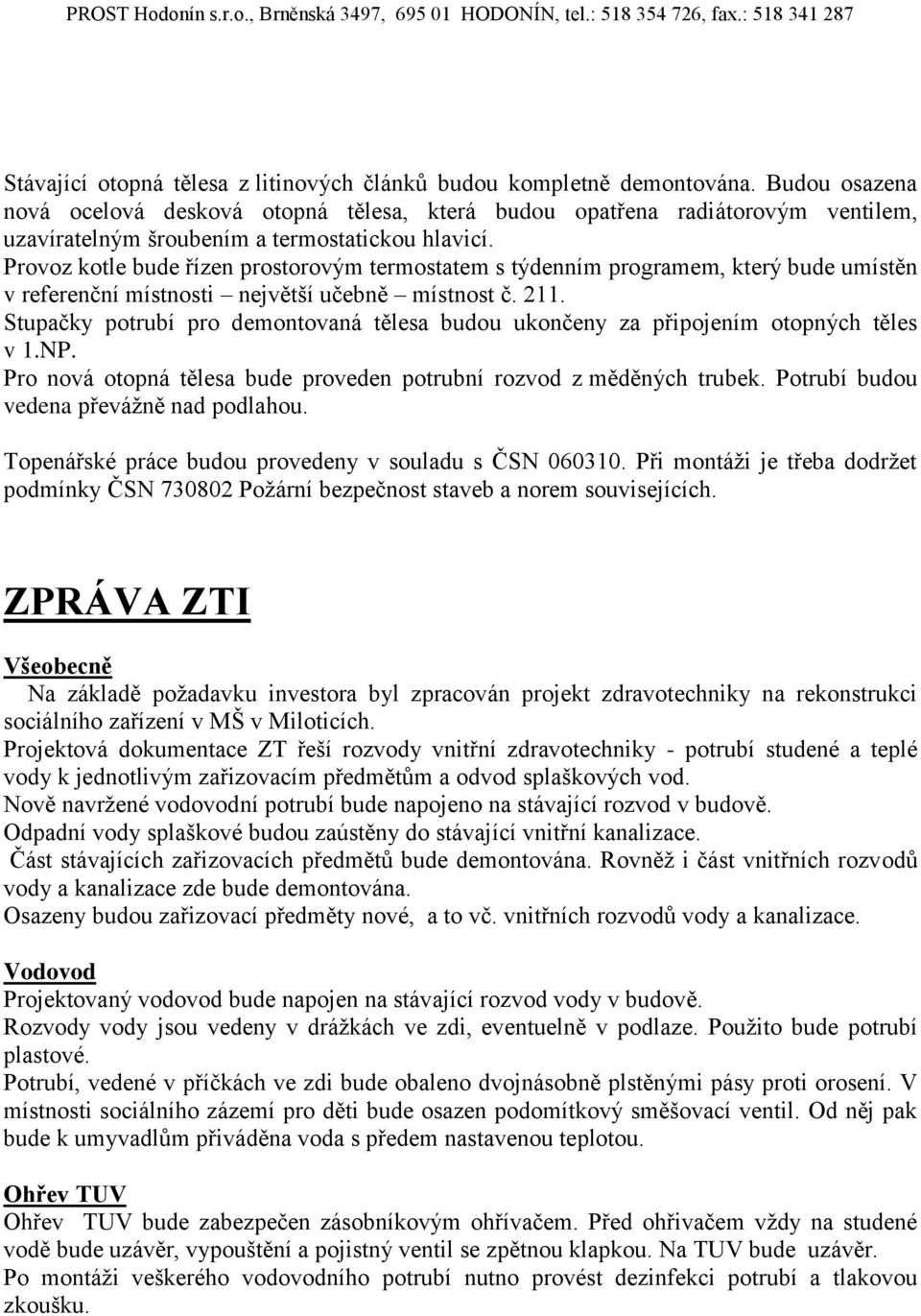

4 Stávající otopná tělesa z litinových článků budou kompletně demontována. Budou osazena nová ocelová desková otopná tělesa, která budou opatřena radiátorovým ventilem, uzavíratelným šroubením a termostatickou hlavicí. Provoz kotle bude řízen prostorovým termostatem s týdenním programem, který bude umístěn v referenční místnosti největší učebně místnost č Stupačky potrubí pro demontovaná tělesa budou ukončeny za připojením otopných těles v 1.NP. Pro nová otopná tělesa bude proveden potrubní rozvod z měděných trubek. Potrubí budou vedena převážně nad podlahou. Topenářské práce budou provedeny v souladu s ČSN Při montáži je třeba dodržet podmínky ČSN Požární bezpečnost staveb a norem souvisejících. ZPRÁVA ZTI Všeobecně Na základě požadavku investora byl zpracován projekt zdravotechniky na rekonstrukci sociálního zařízení v MŠ v Miloticích. Projektová dokumentace ZT řeší rozvody vnitřní zdravotechniky - potrubí studené a teplé vody k jednotlivým zařizovacím předmětům a odvod splaškových vod. Nově navržené vodovodní potrubí bude napojeno na stávající rozvod v budově. Odpadní vody splaškové budou zaústěny do stávající vnitřní kanalizace. Část stávajících zařizovacích předmětů bude demontována. Rovněž i část vnitřních rozvodů vody a kanalizace zde bude demontována. Osazeny budou zařizovací předměty nové, a to vč. vnitřních rozvodů vody a kanalizace. Vodovod Projektovaný vodovod bude napojen na stávající rozvod vody v budově. Rozvody vody jsou vedeny v drážkách ve zdi, eventuelně v podlaze. Použito bude potrubí plastové. Potrubí, vedené v příčkách ve zdi bude obaleno dvojnásobně plstěnými pásy proti orosení. V místnosti sociálního zázemí pro děti bude osazen podomítkový směšovací ventil. Od něj pak bude k umyvadlům přiváděna voda s předem nastavenou teplotou. Ohřev TUV Ohřev TUV bude zabezpečen zásobníkovým ohřívačem. Před ohřivačem vždy na studené vodě bude uzávěr, vypouštění a pojistný ventil se zpětnou klapkou. Na TUV bude uzávěr. Po montáži veškerého vodovodního potrubí nutno provést dezinfekci potrubí a tlakovou zkoušku.

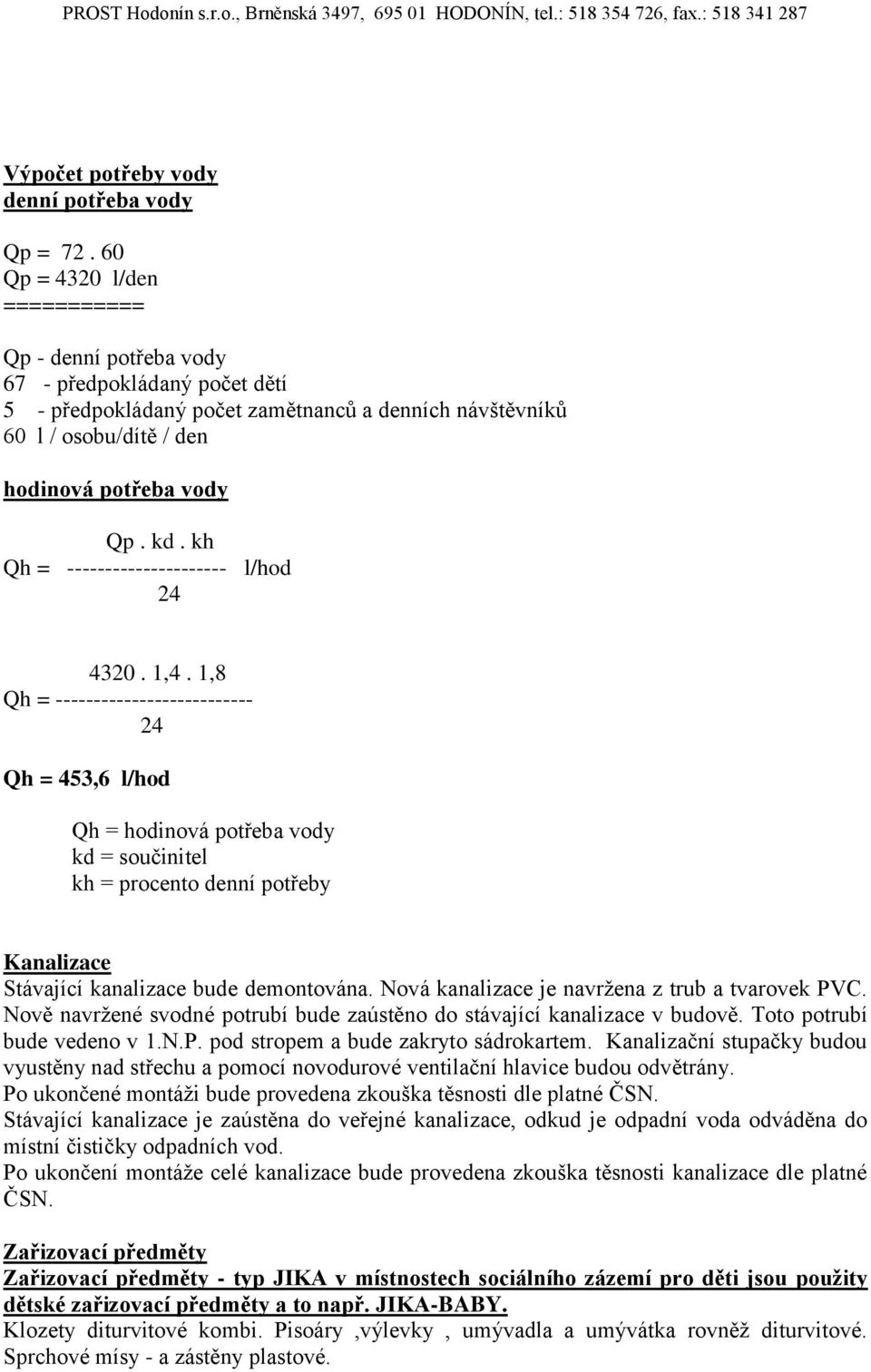

5 Výpočet potřeby vody denní potřeba vody Qp = Qp = 4320 l/den =========== Qp - denní potřeba vody 67 - předpokládaný počet dětí 5 - předpokládaný počet zamětnanců a denních návštěvníků 60 l / osobu/dítě / den hodinová potřeba vody Qp. kd. kh Qh = l/hod ,4. 1,8 Qh = Qh = 453,6 l/hod Qh = hodinová potřeba vody kd = součinitel kh = procento denní potřeby Kanalizace Stávající kanalizace bude demontována. Nová kanalizace je navržena z trub a tvarovek PVC. Nově navržené svodné potrubí bude zaústěno do stávající kanalizace v budově. Toto potrubí bude vedeno v 1.N.P. pod stropem a bude zakryto sádrokartem. Kanalizační stupačky budou vyustěny nad střechu a pomocí novodurové ventilační hlavice budou odvětrány. Po ukončené montáži bude provedena zkouška těsnosti dle platné ČSN. Stávající kanalizace je zaústěna do veřejné kanalizace, odkud je odpadní voda odváděna do místní čističky odpadních vod. Po ukončení montáže celé kanalizace bude provedena zkouška těsnosti kanalizace dle platné ČSN. Zařizovací předměty Zařizovací předměty - typ JIKA v místnostech sociálního zázemí pro děti jsou použity dětské zařizovací předměty a to např. JIKA-BABY. Klozety diturvitové kombi. Pisoáry,výlevky, umývadla a umývátka rovněž diturvitové. Sprchové mísy - a zástěny plastové.

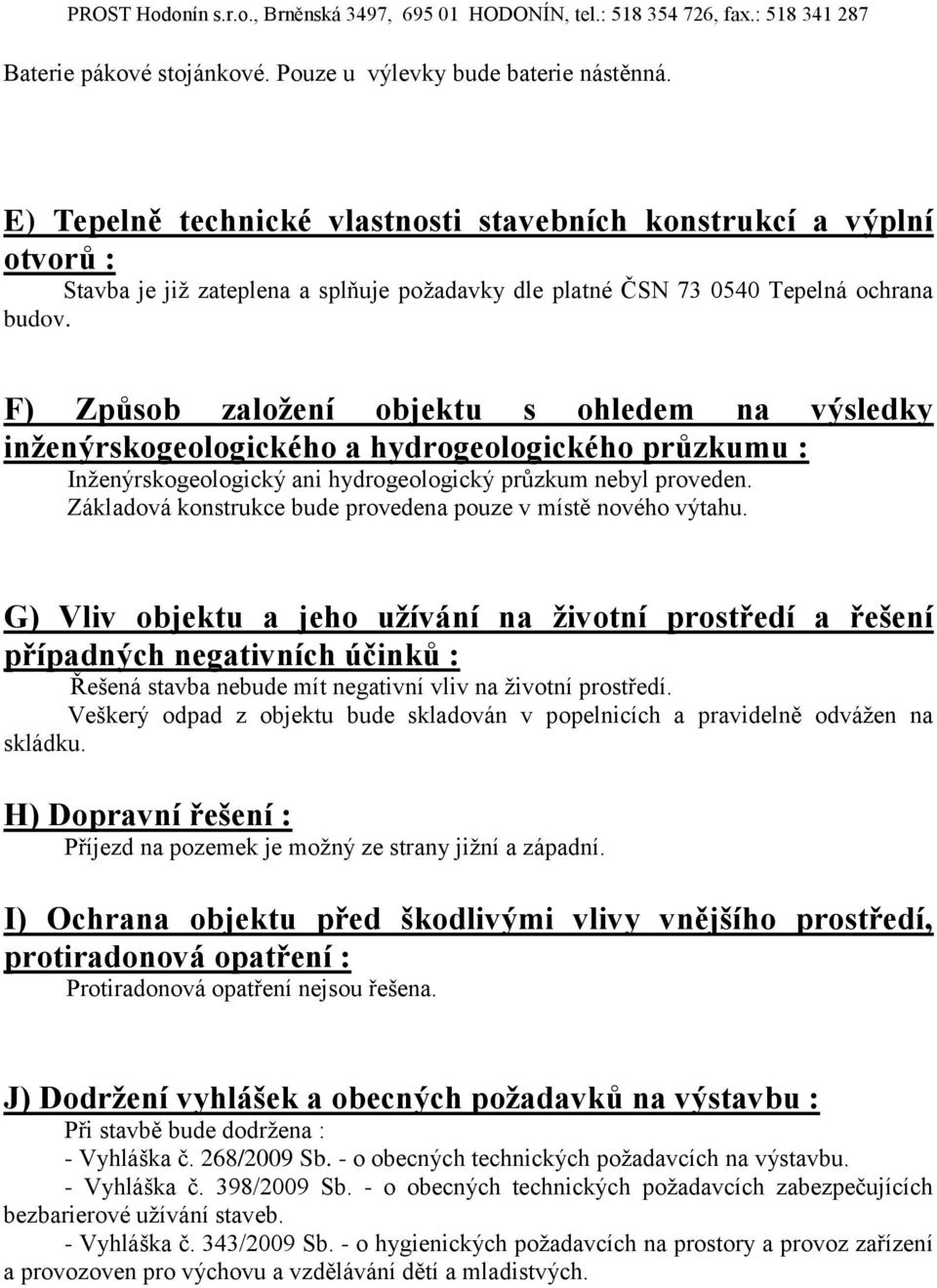

6 Baterie pákové stojánkové. Pouze u výlevky bude baterie nástěnná. E) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů : Stavba je již zateplena a splňuje požadavky dle platné ČSN Tepelná ochrana budov. F) Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu : Inženýrskogeologický ani hydrogeologický průzkum nebyl proveden. Základová konstrukce bude provedena pouze v místě nového výtahu. G) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků : Řešená stavba nebude mít negativní vliv na životní prostředí. Veškerý odpad z objektu bude skladován v popelnicích a pravidelně odvážen na skládku. H) Dopravní řešení : Příjezd na pozemek je možný ze strany jižní a západní. I) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření : Protiradonová opatření nejsou řešena. J) Dodržení vyhlášek a obecných požadavků na výstavbu : Při stavbě bude dodržena : - Vyhláška č. 268/2009 Sb. - o obecných technických požadavcích na výstavbu. - Vyhláška č. 398/2009 Sb. - o obecných technických požadavcích zabezpečujících bezbarierové užívání staveb. - Vyhláška č. 343/2009 Sb. - o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání dětí a mladistvých.

7 2. Stavebně konstrukční část : 2.1 TECHNICKÁ ZPRÁVA : A) Popis navrženého konstrukčního systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny : V přízemí budou v kuchyňské části provedeny stavební úpravy pro vybudování malého nákladního výtahu. Budou provedeny bourací práce v podlahové ale i stropní konstrukci. Nové konstrukce v 1NP a 2NP budou z porobetonových příčkovek a sádrokartonových konstrukcí. B) Navržené výrobky, materiály a hlavní konstrukční prvky : 1) BOURACÍ PRÁCE : Bourací práce budou prováděny dle výkresové dokumentace. Veškeré bourací práce budou prováděny tak, aby nedošlo k ohrožení zdraví či života osob. Musí být dodržena bezpečnost práce. Bourací práce budou prováděny pod dozorem zodpovědné osoby. Pokud dojde k jakémukoliv narušení okolních konstrukcí, hydroizolačních vrstev či povrchových úprav, je nutné toto řádně opravit. 2) ZÁKLADY : V místě výtahové šachty bude provedena patka - kalich. Konstrukce bude vyztužená. Beton třídy C20/25-XC1 s ocelovou výztuží B 500B - kari sítě 100/100x8mm. 3) SVISLÉ KONSTRUKCE : Dozdívky a vyzdívky budou provedeny z porobetonových tvarovek.

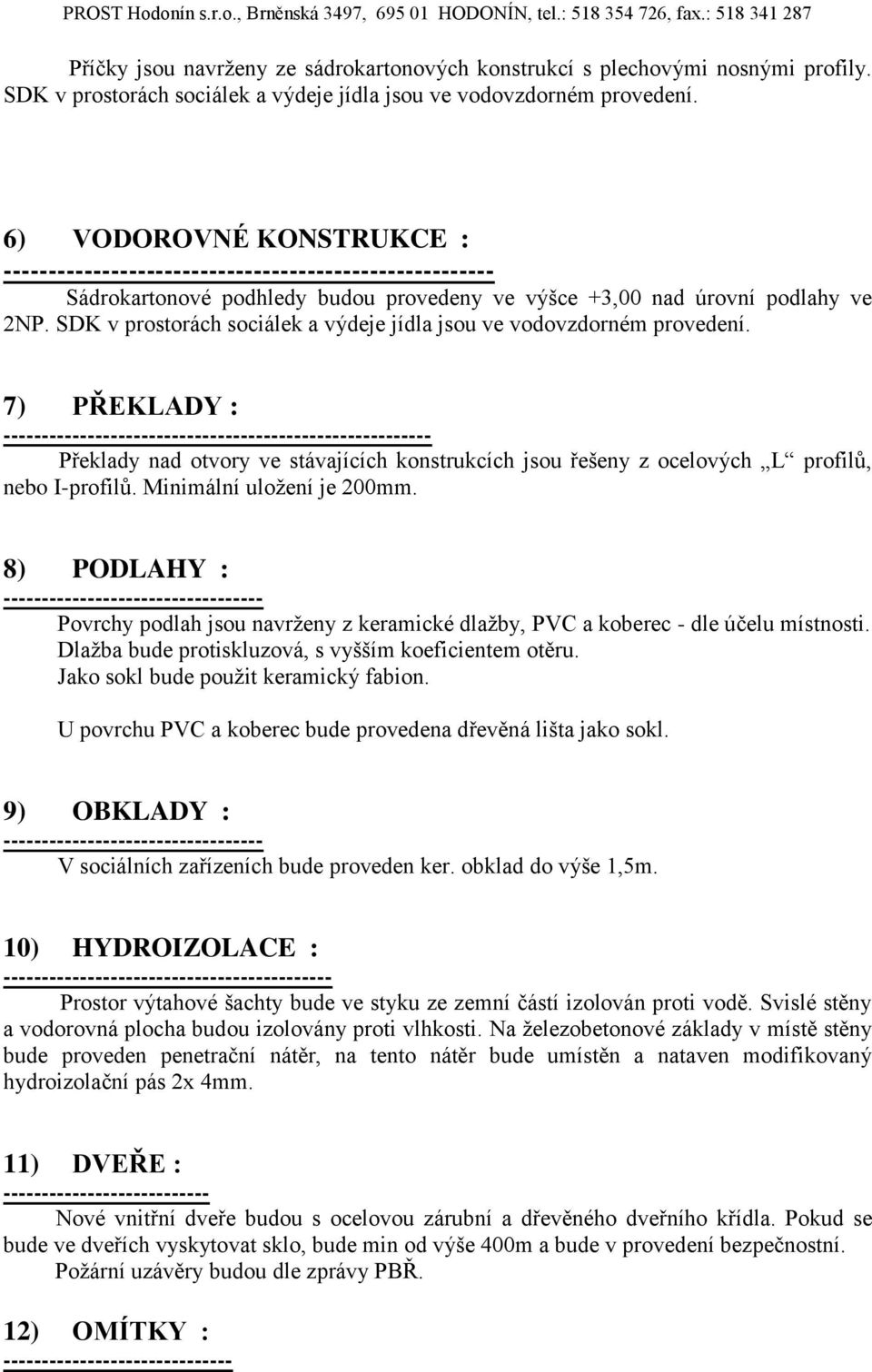

8 Příčky jsou navrženy ze sádrokartonových konstrukcí s plechovými nosnými profily. SDK v prostorách sociálek a výdeje jídla jsou ve vodovzdorném provedení. 6) VODOROVNÉ KONSTRUKCE : Sádrokartonové podhledy budou provedeny ve výšce +3,00 nad úrovní podlahy ve 2NP. SDK v prostorách sociálek a výdeje jídla jsou ve vodovzdorném provedení. 7) PŘEKLADY : Překlady nad otvory ve stávajících konstrukcích jsou řešeny z ocelových L profilů, nebo I-profilů. Minimální uložení je 200mm. 8) PODLAHY : Povrchy podlah jsou navrženy z keramické dlažby, PVC a koberec - dle účelu místnosti. Dlažba bude protiskluzová, s vyšším koeficientem otěru. Jako sokl bude použit keramický fabion. U povrchu PVC a koberec bude provedena dřevěná lišta jako sokl. 9) OBKLADY : V sociálních zařízeních bude proveden ker. obklad do výše 1,5m. 10) HYDROIZOLACE : Prostor výtahové šachty bude ve styku ze zemní částí izolován proti vodě. Svislé stěny a vodorovná plocha budou izolovány proti vlhkosti. Na železobetonové základy v místě stěny bude proveden penetrační nátěr, na tento nátěr bude umístěn a nataven modifikovaný hydroizolační pás 2x 4mm. 11) DVEŘE : Nové vnitřní dveře budou s ocelovou zárubní a dřevěného dveřního křídla. Pokud se bude ve dveřích vyskytovat sklo, bude min od výše 400m a bude v provedení bezpečnostní. Požární uzávěry budou dle zprávy PBŘ. 12) OMÍTKY :

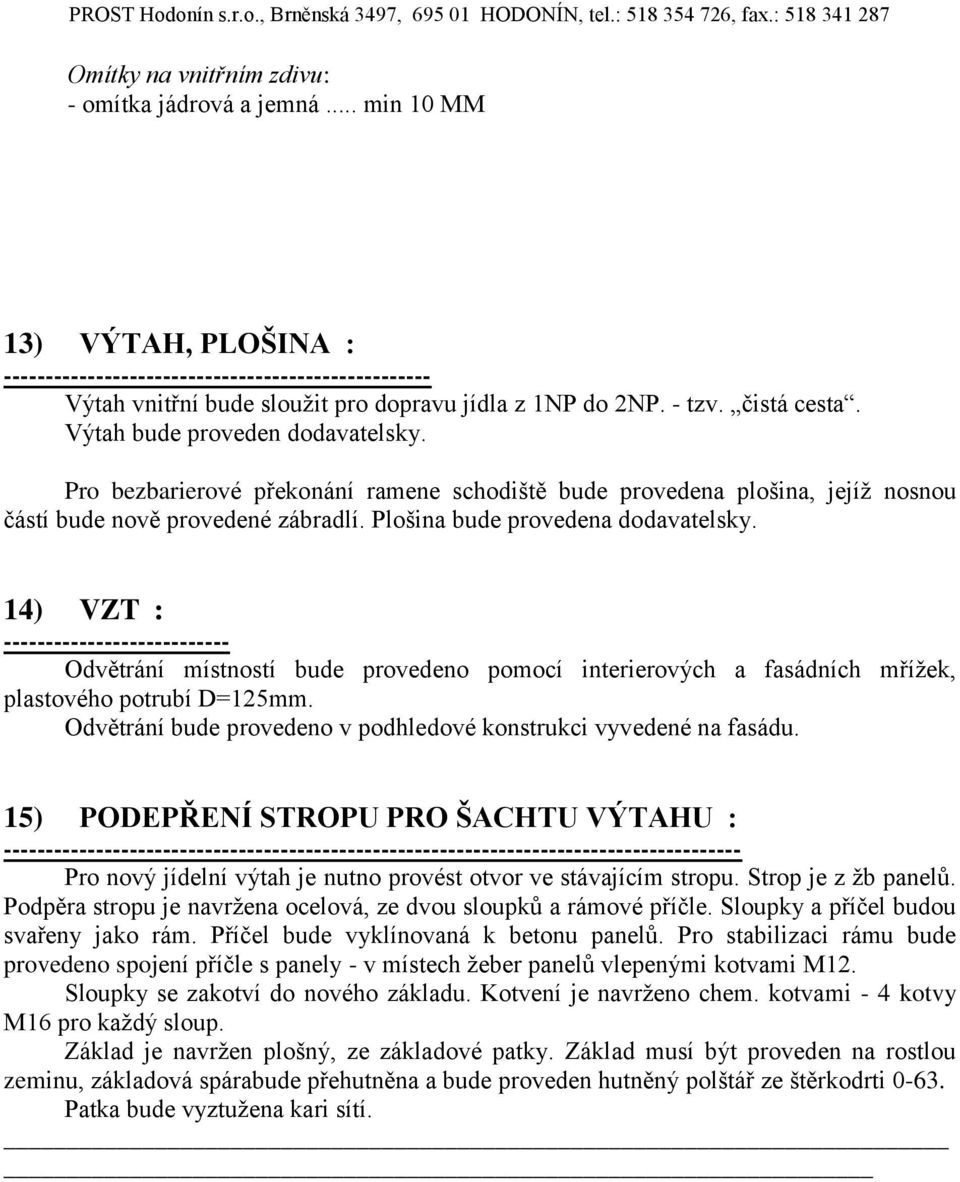

9 Omítky na vnitřním zdivu: - omítka jádrová a jemná... min 10 MM 13) VÝTAH, PLOŠINA : Výtah vnitřní bude sloužit pro dopravu jídla z 1NP do 2NP. - tzv. čistá cesta. Výtah bude proveden dodavatelsky. Pro bezbarierové překonání ramene schodiště bude provedena plošina, jejíž nosnou částí bude nově provedené zábradlí. Plošina bude provedena dodavatelsky. 14) VZT : Odvětrání místností bude provedeno pomocí interierových a fasádních mřížek, plastového potrubí D=125mm. Odvětrání bude provedeno v podhledové konstrukci vyvedené na fasádu. 15) PODEPŘENÍ STROPU PRO ŠACHTU VÝTAHU : Pro nový jídelní výtah je nutno provést otvor ve stávajícím stropu. Strop je z žb panelů. Podpěra stropu je navržena ocelová, ze dvou sloupků a rámové příčle. Sloupky a příčel budou svařeny jako rám. Příčel bude vyklínovaná k betonu panelů. Pro stabilizaci rámu bude provedeno spojení příčle s panely - v místech žeber panelů vlepenými kotvami M12. Sloupky se zakotví do nového základu. Kotvení je navrženo chem. kotvami - 4 kotvy M16 pro každý sloup. Základ je navržen plošný, ze základové patky. Základ musí být proveden na rostlou zeminu, základová spárabude přehutněna a bude proveden hutněný polštář ze štěrkodrti Patka bude vyztužena kari sítí.

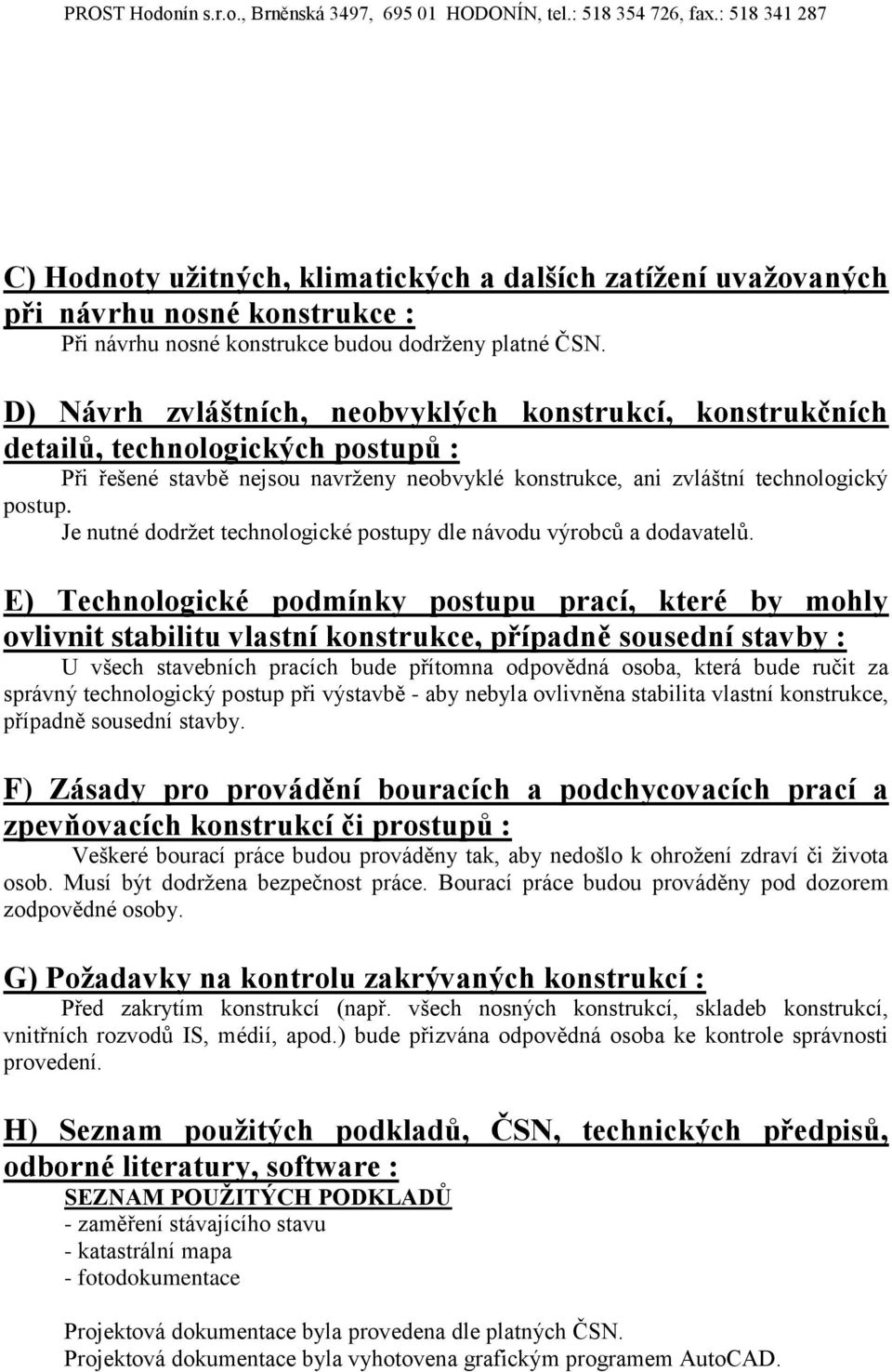

10 C) Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce : Při návrhu nosné konstrukce budou dodrženy platné ČSN. D) Návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů : Při řešené stavbě nejsou navrženy neobvyklé konstrukce, ani zvláštní technologický postup. Je nutné dodržet technologické postupy dle návodu výrobců a dodavatelů. E) Technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby : U všech stavebních pracích bude přítomna odpovědná osoba, která bude ručit za správný technologický postup při výstavbě - aby nebyla ovlivněna stabilita vlastní konstrukce, případně sousední stavby. F) Zásady pro provádění bouracích a podchycovacích prací a zpevňovacích konstrukcí či prostupů : Veškeré bourací práce budou prováděny tak, aby nedošlo k ohrožení zdraví či života osob. Musí být dodržena bezpečnost práce. Bourací práce budou prováděny pod dozorem zodpovědné osoby. G) Požadavky na kontrolu zakrývaných konstrukcí : Před zakrytím konstrukcí (např. všech nosných konstrukcí, skladeb konstrukcí, vnitřních rozvodů IS, médií, apod.) bude přizvána odpovědná osoba ke kontrole správnosti provedení. H) Seznam použitých podkladů, ČSN, technických předpisů, odborné literatury, software : SEZNAM POUŽITÝCH PODKLADŮ - zaměření stávajícího stavu - katastrální mapa - fotodokumentace Projektová dokumentace byla provedena dle platných ČSN. Projektová dokumentace byla vyhotovena grafickým programem AutoCAD.

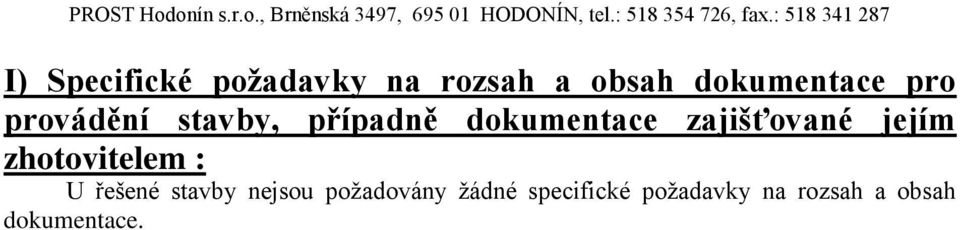

11 I) Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem : U řešené stavby nejsou požadovány žádné specifické požadavky na rozsah a obsah dokumentace.

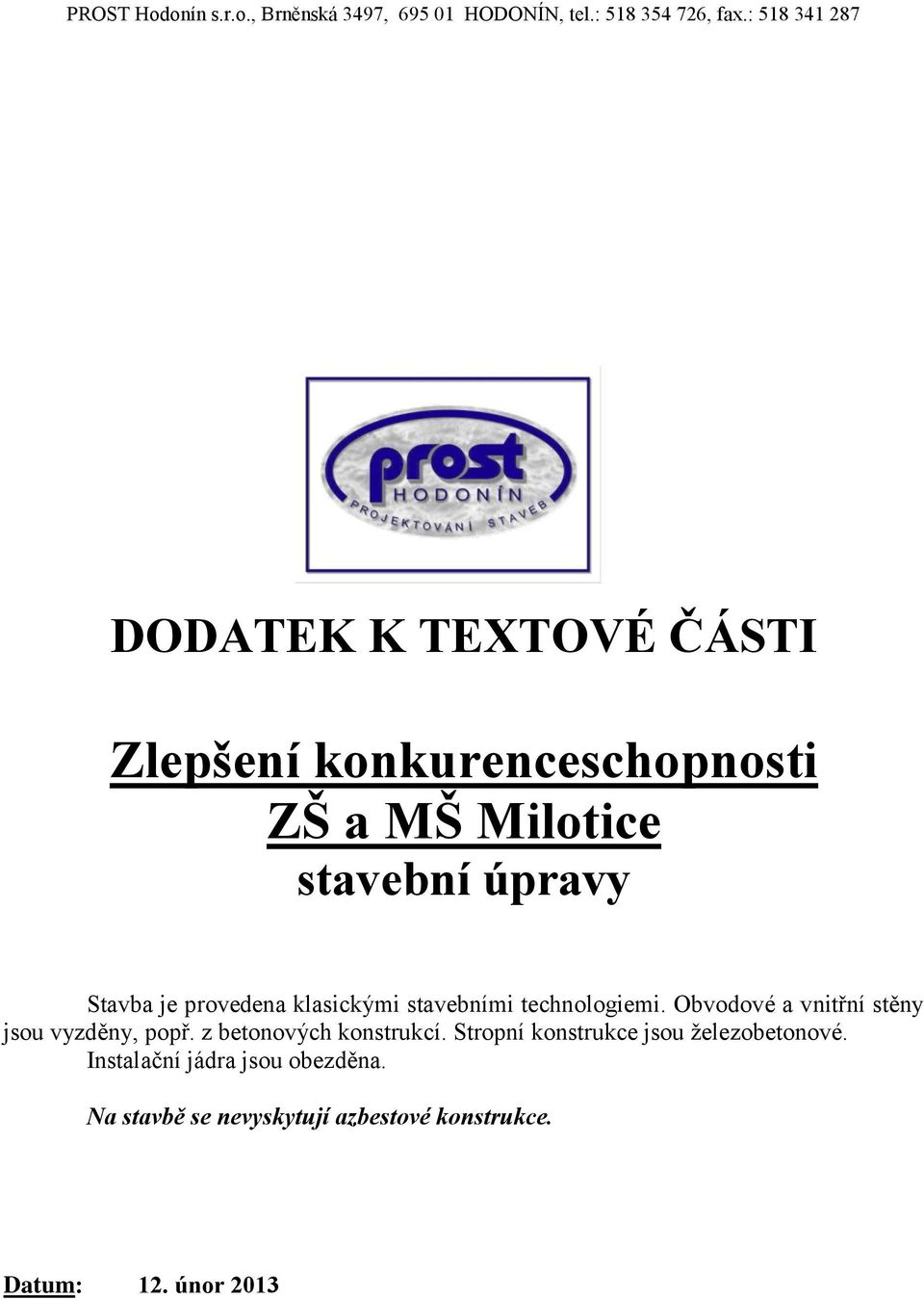

12 DODATEK K TEXTOVÉ ČÁSTI Zlepšení konkurenceschopnosti ZŠ a MŠ Milotice stavební úpravy Stavba je provedena klasickými stavebními technologiemi. Obvodové a vnitřní stěny jsou vyzděny, popř. z betonových konstrukcí. Stropní konstrukce jsou železobetonové. Instalační jádra jsou obezděna. Na stavbě se nevyskytují azbestové konstrukce. Datum: 12. únor 2013

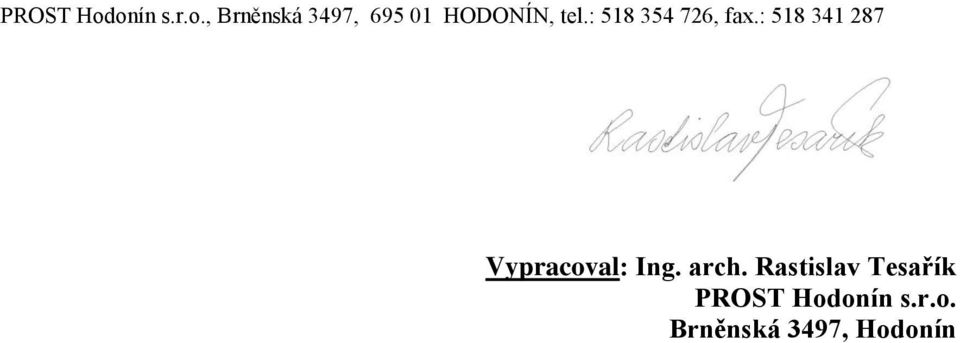

13 Vypracoval: Ing. arch. Rastislav Tesařík PROST Hodonín s.r.o. Brněnská 3497, Hodonín
