7 TECHNICKÁ ZPRÁVA AKCE STAVEBNÍ ÚPRAVY HÁJENKY POLNÁ POLNÁ NA ŠUMAVĚ čp. 268 NÁZEV OBJEKTU ÚSTŘEDNÍ VYTÁPĚNÍ INVESTOR VLS s.p., DIVIZE HORNÍ PLANÁ, JIRÁSKOVA 150, HORNÍ PLANÁ REGION JIHOČESKÝ STUPEŇ PROVÁDĚCÍ PROJEKT PROJEKTANT Thermotechnik s.r.o. U Poráků 512 ČESKÝ KRUMLOV VYPRACOVAL Jiří Venuš ČÍSLO ZAKÁZKY DATUM ÚNOR 2012

, DIVIZE HORNÍ PLANÁ, JIRÁSKOVA 150, HORNÍ PLANÁ REGION JIHOČESKÝ STUPEŇ PROVÁDĚCÍ

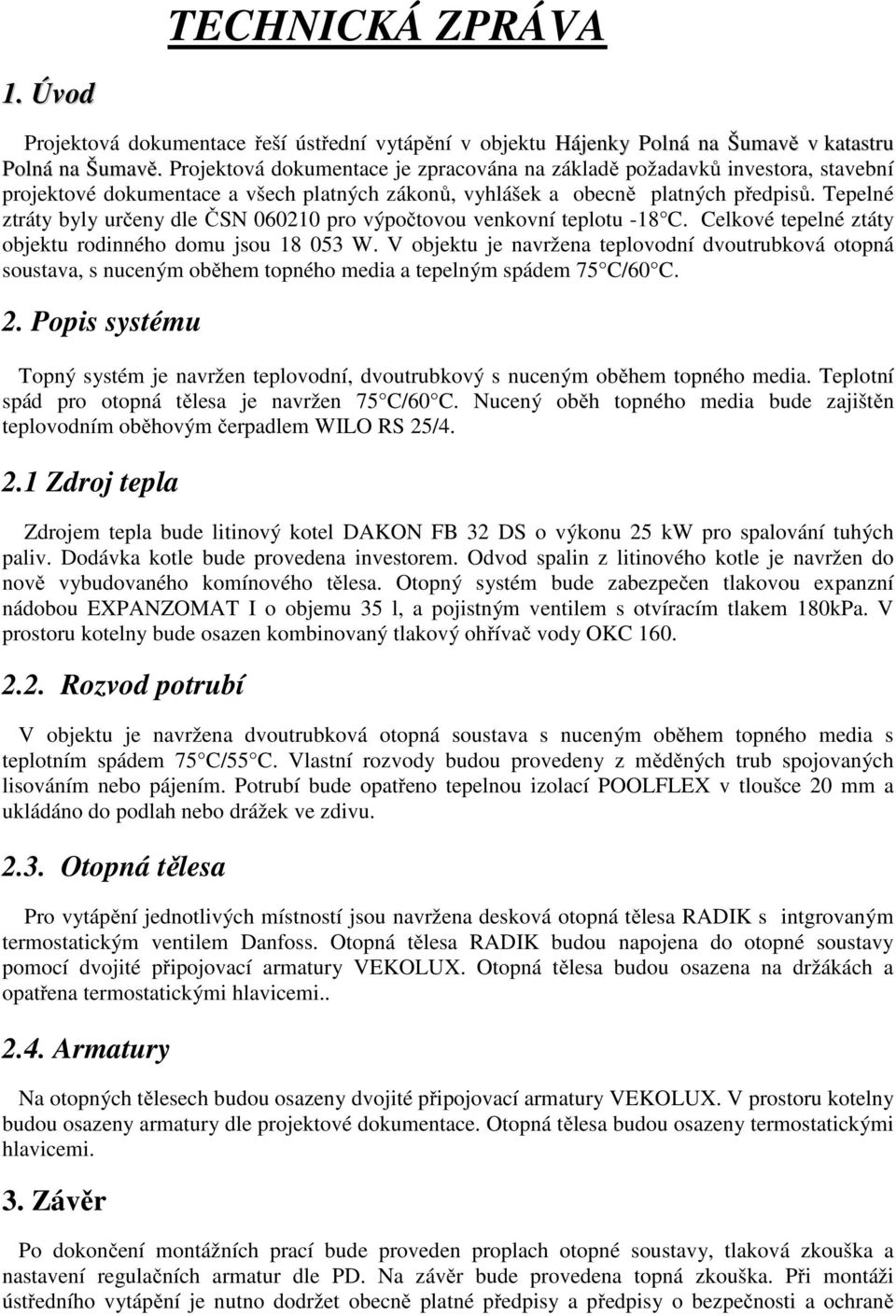

8 TECHNICKÁ ZPRÁVA 1. Úvod Projektová dokumentace řeší ústřední vytápění v objektu Hájenky Polná na Šumavě v katastru Polná na Šumavě. Projektová dokumentace je zpracována na základě požadavků investora, stavební projektové dokumentace a všech platných zákonů, vyhlášek a obecně platných předpisů. Tepelné ztráty byly určeny dle ČSN pro výpočtovou venkovní teplotu -18 C. Celkové tepelné ztáty objektu rodinného domu jsou W. V objektu je navržena teplovodní dvoutrubková otopná soustava, s nuceným oběhem topného media a tepelným spádem 75 C/60 C. 2. Popis systému Topný systém je navržen teplovodní, dvoutrubkový s nuceným oběhem topného media. Teplotní spád pro otopná tělesa je navržen 75 C/60 C. Nucený oběh topného media bude zajištěn teplovodním oběhovým čerpadlem WILO RS 25/ Zdroj tepla Zdrojem tepla bude litinový kotel DAKON FB 32 DS o výkonu 25 kw pro spalování tuhých paliv. Dodávka kotle bude provedena investorem. Odvod spalin z litinového kotle je navržen do nově vybudovaného komínového tělesa. Otopný systém bude zabezpečen tlakovou expanzní nádobou EXPANZOMAT I o objemu 35 l, a pojistným ventilem s otvíracím tlakem 180kPa. V prostoru kotelny bude osazen kombinovaný tlakový ohřívač vody OKC Rozvod potrubí V objektu je navržena dvoutrubková otopná soustava s nuceným oběhem topného media s teplotním spádem 75 C/55 C. Vlastní rozvody budou provedeny z měděných trub spojovaných lisováním nebo pájením. Potrubí bude opatřeno tepelnou izolací POOLFLEX v tloušce 20 mm a ukládáno do podlah nebo drážek ve zdivu Otopná tělesa Pro vytápění jednotlivých místností jsou navržena desková otopná tělesa RADIK s intgrovaným termostatickým ventilem Danfoss. Otopná tělesa RADIK budou napojena do otopné soustavy pomocí dvojité připojovací armatury VEKOLUX. Otopná tělesa budou osazena na držákách a opatřena termostatickými hlavicemi Armatury Na otopných tělesech budou osazeny dvojité připojovací armatury VEKOLUX. V prostoru kotelny budou osazeny armatury dle projektové dokumentace. Otopná tělesa budou osazeny termostatickými hlavicemi. 3. Závěr Po dokončení montážních prací bude proveden proplach otopné soustavy, tlaková zkouška a nastavení regulačních armatur dle PD. Na závěr bude provedena topná zkouška. Při montáži ústředního vytápění je nutno dodržet obecně platné předpisy a předpisy o bezpečnosti a ochraně

Tepelné ztráty byly určeny dle ČSN 060210 pro výpočtovou venkovní teplotu -18 C. Celkové tepelné ztáty objektu rodinného domu jsou 18 053 W.

9 zdraví. Vzniklé odpady související s montáží je nutno ukládat na příslušné skládky Český Krumlov, únor 2012 Vypracoval: Jiří Venuš

14 TECHNICKÁ ZPRÁVA AKCE STAVEBNÍ ÚPRAVY HÁJENKY POLNÁ POLNÁ NA ŠUMAVĚ čp. 268 NÁZEV OBJEKTU ZDRAVOTNÍ INSTALACE INVESTOR VLS s. p., DIVIZE HORNÍ PLANÁ, JIRÁSKOVA 150, HORNÍ PLANÁ REGION JIHOČESKÝ STUPEŇ PROVÁDĚCÍ PROJEKT PROJEKTANT Thermotechnik s.r.o. U Poráků 512 ČESKÝ KRUMLOV VYPRACOVAL Jiří Venuš ČÍSLO ZAKÁZKY DATUM ÚNOR 2012

15 TECHNICKÁ ZPRÁVA Projektová dokumentace řeší rozvod pitné vody, likvidaci splaškových a dešťových vod pro objekt Hájenky Polná na Šumavě v katastrálním území Polná na Šumavě. Projektová dokumentace je zpracována ve stupni stavebního povolení na základě stavební projektové dokumentace, požadavků investora, vyjádření k napojení správce sítí a všech obecně závazných norem, vyhlášek a zákonů. VENKOVNÍ KANALIZACE: Veškeré dešťové vody z jednotlivých střech objektů budou svedeny do dešťové kanalizace přes lapače střešních splavenin HL 600 o průměru DN 100. Dešťová kanalizace bude provedena z kanalizačních trub typu KGEM, které budou ukládány do otevřené rýhy. Dešťová kanalizace bude zaústěna do místní vodoteče. Výkop pro kanalizační potrubí bude v celé délce pažen. Kanalizační potrubí bude uloženo na pískové lože tl.100 mm s následným obsypem pískem nebo prohozenou zeminou do výšky 200 mm nad potrubí. Potrubí bude ukládáno v minimálním spádu 2% neuvádí-li projektová dokumentace jinak. Po položení kanalizačního potrubí bude provedena tlaková zkouška kanalizace. Po úspěšném dokončení tlakové zkoušky kanalizace bude proveden obsyp potrubí a postupný zához rýhy se zhutněním. Veškeré odpadní a splaškové vody z objektu Hájenky Polná budou svedeny a napojeny přes revizní kanalizační šachtu, do stávajícího septiku s pískovým filtrem. Kanalizační přípojka bude vedena z hájenky do kanalizační šachty a dále do septiku potrubím KGEM DN 150. Před zahájením zemních prací je nutno provést vytýčení stávajících inženýrských sítí. Kanalizační přípojka bude ukládána do otevřené rýhy, která bude pažena. Kanalizační potrubí bude ukládáno na pískové lože tl. 100 mm s následným obsypem pískem nebo prohozenou zeminou do výšky 200 mm nad potrubí. Další zához kanalizačního potrubí bude proveden zeminou a bude hutněn. Při provádění zemních prací je nutno dodržet předpisy o bezpečnosti a ochraně zdraví. Přebytečná zemina bude uložena na příslušnou skládku. VNITŘNÍ KANALIZACE: Vnitřní ležatá kanalizace bude povedena z trub KG, stoupací a připojovací potrubí bude provedeno z trub HT. Ležaté kanalizační potrubí bude uloženo na pískové lože tl. 100 mm s následným obsypem pískem nebo prohozenou zeminou do výšky 200 mm nad potrubí. Další zához kanalizačního potrubí bude proveden zeminou a bude hutněn. Stoupací a připojovací potrubí bude vedeno v drážkách ve zdivu, které budou přetaženy keramickým pletivem a za omítnuty. Větrací potrubí bude provedeno z kanalizačních trub HT, které budou ukončeny nad střešní konstrukcí větrací hlavicí HL 810. Na stoupacím potrubí kanalizace budou v prostoru 1. nadzemního podlaží osazeny čistící tvarovky. Po dokončení montáže vnitřních a venkovních rozvodů kanalizace bude provedena tlaková zkouška, o které bude proveden zápis. Celkové dispoziční uspořádání kanalizačních rozvodů je patrná z výkresové dokumentace. VODOVODNÍ PŘÍPOJKA: Vnitřní rozvod vody pro výše uvedený objekt bude napojen na stávající vodovodní přípojku, která je přivedena do 1. nadzemního podlaží. V 1. nadzemním podlaží v prostoru kotelny bude osazeno měření spotřeby vody vodoměrnou soustavou. Za vodoměrnou sestavou bude osazen filtr TKV s ručním ovládáním, nádrž na chemikálie, dávkovací čerpadlo chemikálií a tlaková nádoba vodárny. Stávající vodovodní přípojka je provedena z potrubí rpe 32, které bylo ukládáno do otevřeného

vyhlášek a zákonů. VENKOVNÍ KANALIZACE: Veškeré dešťové vody z jednotlivých střech objektů budou svedeny do dešťové kanalizace přes lapače střešních splavenin HL 600 o průměru DN 100.

16 výkopu. Při montáži vodovodní přípojky je nutno dodržet obecně platné předpisy a předpisy o bezpečnosti a ochraně zdraví. ROZVOD VODY: Vnitřní rozvod pitné vody řeší rozvod vody k jednotlivým odběrným místům. Vnitřní rozvod vody bude proveden z polypropylénových trub Hostalen PPR. Rozvodné potrubí bude vedeno částečně v podlahách, v drážkách ve zdivu, které budou přetaženy keramickým pletivem a za omítnuty. Rozvodné potrubí bude opatřeno tepelnou izolací Mirelon v tloušťce 20 mm. Celkové dispoziční uspořádání rozvodů vody je patrno z výkresové dokumentace. Ohřev teplé užitkové vody je řešen centrálně v 1. nadzemním podlaží a to v tlakovém kombinovaném boileru OKC 160. Na vstupu studené vody do ohřívače budou instalovány zabezpečovací a uzavírací armatury. Rozvody teplé užitkové vody budou provedeny z polypropylénových trub Hostalen PPR jsou vedeny souběžně s rozvodem studené vody. Rozvodné potrubí bude opatřeno tepelnou izolací Mirelon v tloušťce 30 mm. Po dokončení montáže bude provedena tlaková zkouška, o které bude proveden zápis. Po úspěšné tlakové zkoušce bude proveden proplach a desinfekce potrubí, desinfekčním prostředkem určeným pro proplach potrubí s doložením koncentrace desinfekčního prostředku a délky doby trvání desinfekce. ZAŘIZOVACÍ PŘEDMĚTY: Zařizovací předměty jsou v objektu navrženy v bílém odstínu výrobce JIKA a.s., série MIO a jsou patrny z projektové dokumentace. Baterie a výtokové ventily jsou navrženy v úpravě chrom od firmy JIKA. Výpočet spotřeby vody: Dle vyhlášky 428/2001Sb. ze dne Průměrná denní spotřeba vody: Qp = Q. n Qp = 126 x 4 Qp = 504 l/den Maximální denní spotřeba vody: Qm = Qp. kd Qm = 504 x 1,35 Qm = 680,40 l/den Maximální hodinová spotřeba vody: Qh = Qm. kh Qh = 680,40 x 1,9 Qh = 1 292,76 l/hod = 0,36 l/s Průměrná roční spotřeba vody: Qr = Qp. 365 Qr = 0,504 x 365 Qr = 183,96 m3/rok

Rozvodné potrubí bude vedeno částečně v podlahách, v drážkách ve zdivu, které budou přetaženy keramickým pletivem a za omítnuty.

17 ZÁVĚR: Před zahájením montážních prací budou provedeny nejdříve demontáže zařizovacích předmětů, baterií a výtokových ventilů a stávajících rozvodů zdravotní instalace. Při montáži kanalizace a rozvodu vody je nutno dodržet obecně platné předpisy a předpisy o bezpečnosti a ochraně zdraví. Vzniklé odpady související s montáží je nutno ukládat na příslušné skládky. Český Krumlov, únor 2012 Vypracoval: Jiří Venuš

Při montáži kanalizace a rozvodu vody je nutno dodržet obecně platné předpisy a předpisy o bezpečnosti
