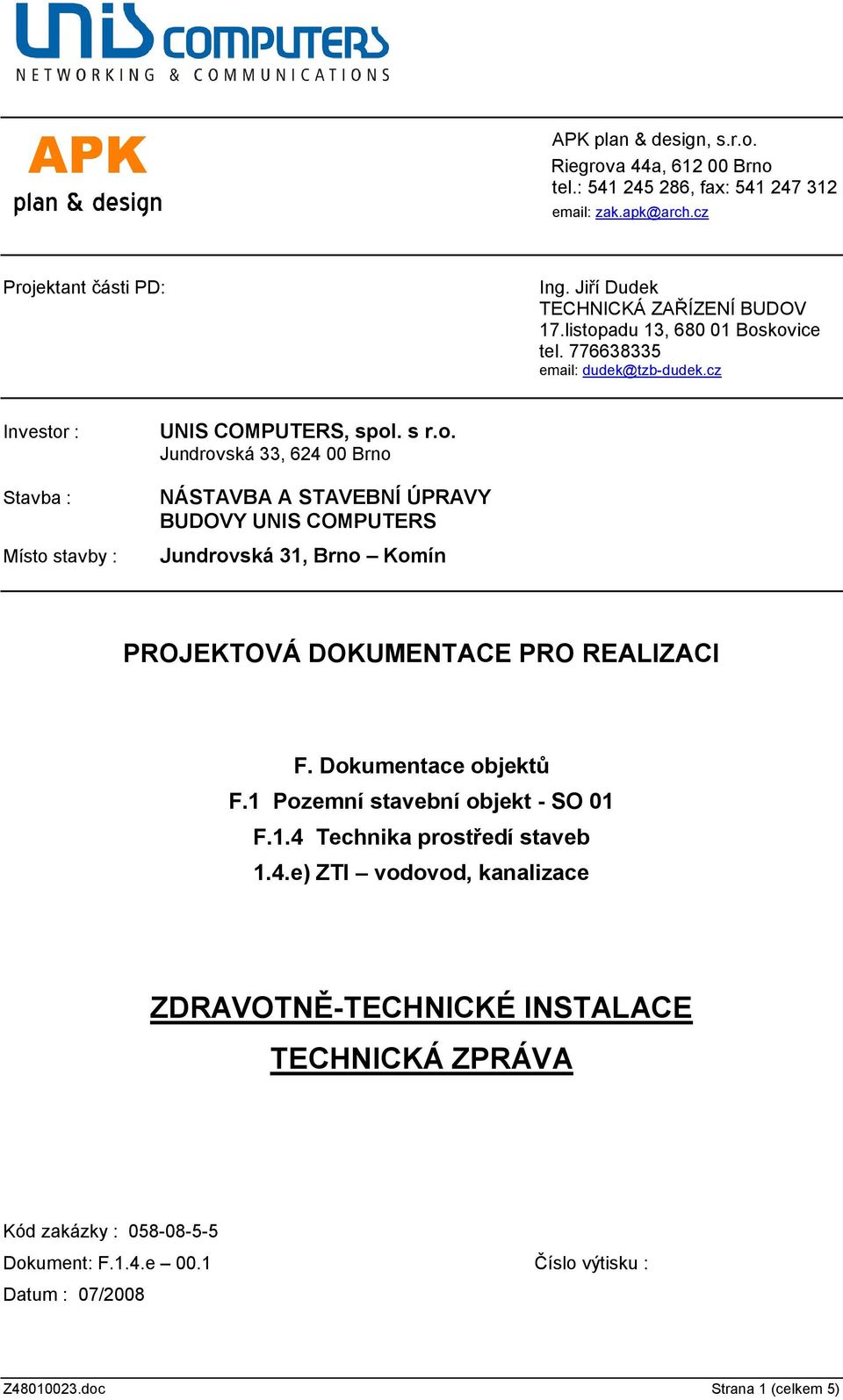

1 APK plan & design, s.r.o. Riegrova 44a, Brno tel.: , fax: Projektant části PD: Ing. Jiří Dudek TECHNICKÁ ZAŘÍZENÍ BUDOV 17.listopadu 13, Boskovice tel Investor : Stavba : Místo stavby : UNIS COMPUTERS, spol. s r.o. Jundrovská 33, Brno NÁSTAVBA A STAVEBNÍ ÚPRAVY BUDOVY UNIS COMPUTERS Jundrovská 31, Brno Komín PROJEKTOVÁ DOKUMENTACE PRO REALIZACI F. Dokumentace objektů F.1 Pozemní stavební objekt - SO 01 F.1.4 Technika prostředí staveb 1.4.e) ZTI vodovod, kanalizace ZDRAVOTNĚ-TECHNICKÉ INSTALACE TECHNICKÁ ZPRÁVA Kód zakázky : Dokument: F.1.4.e 00.1 Číslo výtisku : Datum : 07/2008 Z doc Strana 1 (celkem 5)

Dokumentace objektů F.1 Pozemní stavební objekt - SO 01 F.1.4 Technika prostředí staveb 1.4.e) ZTI vodovod, kanalizace ZDRAVOTNĚ-TECHNICKÉ INSTALACE TECHNICKÁ ZPRÁVA Kód zakázky : 058-08-5-5 Dokument: F.

2 Obsah: 1. ÚVOD Umístění a popis objektu Popis provozu v objektu PODKLADY Výkresová dokumentace Průzkum NAPOJENÍ Domovní vodovod Domovní kanalizace Demontáže a odpojení stávajících přípojek DOMOVNÍ SPLAŠKOVÁ KANALIZACE Zařizovací předměty Připojovací potrubí Odpadní potrubí Svodné potrubí ZTI domovní dešťová kanalizace Zařízení pro jímání dešťové vody Odpadní potrubí Svodné potrubí ZTI domovní vodovod Armatury zařizovacích předmětů Ostatní armatury Trubní vedení Rozvod teplé vody, studené vody a cirkulace Ohřev teplé vody Požární vodovod ZÁVĚR Ochrana zdraví a životního prostředí: Požadavky na související profese: Předpisy a normy... 5 Z doc Strana 2 (celkem 5)

.. 4 5. ZTI domovní dešťová kanalizace... 4 5.1. Zařízení pro jímání dešťové vody... 4 5.2. Odpadní potrubí... 4 5.3. Svodné potrubí... 4 6. ZTI domovní vodovod... 4 6.1. Armatury zařizovacích předmětů.

3 1. ÚVOD 1.1.Umístění a popis objektu Předmětný objekt je umístěn v k.ú Brno - Komín v nadmořské výšce cca 250 m n.m. Jedná se o provozní budovu tvořenou betonovým skeletem s opláštěním. Stávající budova má 2 podlaží a bude o jedno podlaží nadstavena. 1.2.Popis provozu v objektu Objekt bude trvale využíván k provozní činnosti investora. Předpokládaný maximální počet osob je PODKLADY 2.1.Výkresová dokumentace Podkladem pro zpracování projektu ÚT je výkresová dokumentace stavby. 2.2.Průzkum Průzkumem na místě byl ověřen stávající stav budovy. 3. NAPOJENÍ 3.1.Domovní vodovod Domovní vodovod včetně požárního vodovodu bude napojen na stávající vodovodní potrubí v areálu provozovny před vstupním prostorem v 1.NP. 3.2.Domovní kanalizace V objektu je navržena oddílná gravitační kanalizace systému I. Domovní splašková kanalizace v objektu bude napojena jedním potrubím na stávající venkovní kanalizaci vedenou podél objektu. Dešťová kanalizace odvádějící vodu z ploché střechy a přístřešku bude svedena do stávající dešťové kanalizace veden podél objektu. Každý ze svodů bude napojen samostatně. 3.3.Demontáže a odpojení stávajících přípojek Stávající instalace budou demontovány. Stávající přípojky vodovodu a splaškové kanalizace budou zrušeny a zaslepeny. Nová dešťová kanalizace je vedena v původní trase a při její montáži dojde ke zrušení stávajících přípojek. 4. DOMOVNÍ SPLAŠKOVÁ KANALIZACE 4.1.Zařizovací předměty Projektem jsou navrženy zařizovací předměty pro hygienická zařízení dle podkladů stavební dokumentace. Jsou navrženy převážně zařizovací předměty řady SANITEC KOLO a JIKA. Jednotlivé zařizovací předměty budou instalovány na předstěnové montážní moduly SANIT. Z doc Strana 3 (celkem 5)

1.Výkresová dokumentace Podkladem pro zpracování projektu ÚT je výkresová dokumentace stavby. 2.2.Průzkum Průzkumem na místě byl ověřen stávající stav budovy. 3. NAPOJENÍ 3.1.Domovní vodovod Domovní vodovod včetně požárního vodovodu bude napojen na stávající vodovodní potrubí v areálu provozovny před vstupním prostorem v 1.

4 4.2.Připojovací potrubí Připojovací potrubí bude provedeno z trubek a tvarovek systému HT a bude vedeno převážně v dutině vzniklé obložením montážních modulů. 4.3.Odpadní potrubí Odpadní potrubí budou vedena instalačními šachtami procházejícími jednotlivými podlažími. Budou provedena z trubek a tvarovek HT a kotvena ke stavební konstrukci Každé odpadní potrubí bude odvětráno nad střešní konstrukci a opatřeno ventilační hlavicí. 4.4.Svodné potrubí Svodné potrubí od jednotlivých odpadních potrubí bude vedeno pod úrovní 1.NP v základovém prostoru. Bude provedeno z trubek a tvarovek KG. 5. ZTI domovní dešťová kanalizace 5.1.Zařízení pro jímání dešťové vody Pro jímání dešťové vody z ploché budou požity 4 střešní vpusti napojené na samostatná odpadní potrubí. Dále bude odváděna dešťová voda z přístřešku vstupu do budovy. 5.2.Odpadní potrubí Odpadní potrubí od střešních vpustí bude vedeno přes jednotlivá podlaží v trase původních potrubí. Potrubí od vtoku na přístřešku bude vedeno po fasádě. 5.3.Svodné potrubí Svodné potrubí bude vedeno v základovém prostoru v trase původního vedení a od přístřešku ve venkovním terénu okolo budovy. 6. ZTI domovní vodovod 6.1.Armatury zařizovacích předmětů K zařizovacím předmětům jsou navrženy odpovídající výtokové armatury. Jejich typ je uveden ve výpise materiálu. 6.2.Ostatní armatury V instalaci domovního vodovodu budou jako uzávěry použity kulové kohouty závitové. Pro možnost odběru vody ve venkovním prostou je navržen venkovní výtokový ventil v nezámrzném provedení. 6.3.Trubní vedení Rozvod domovního vodovodu studené vody, teplé vody i požární vody je navržen z trubek PPR spojovaných svařováním. Potrubí bude po celé délce izolováno PE návleky. 6.4.Rozvod teplé vody, studené vody a cirkulace Rozvody budou vedeny v drážkách ve stavební konstrukci nebo za podhledem, stoupací vedení v instalačních šachtách. Přívody k zařizovacím předmětům budou vedeny převážně v dutině vzniklé obložením montážních modulů pro zavěšení zařizovacích předmětů.. Z doc Strana 4 (celkem 5)

Budou provedena z trubek a tvarovek HT a kotvena ke stavební konstrukci Každé odpadní potrubí bude odvětráno nad střešní konstrukci a opatřeno ventilační hlavicí. 4.

5 6.5.Ohřev teplé vody Ohřev teplé vody bude zajištěn centrálně zásobníkovým nepřímo vytápěným ohřívačem ACV SMART 420. Ohřívač bude vybaven směšovací armaturou Compact Mix a zabezpečen expanzní nádobou Refix 60 l. Cirkulace teplé vody bude zajištěna čerpadlem Grundfos Comfort UP BXUT. 6.6.Požární vodovod Jako požární vodovod bude sloužit hlavní stoupací vedení z 1.NP do 3.NP a z něj budou napojeny v jednotlivých podlažích hydranty PYROS. 7. ZÁVĚR 7.7.Ochrana zdraví a životního prostředí: Instalací zařízení nedojde ke zhoršení vlivů na životní prostředí. Při instalaci zařízení i jeho provozu je nutno plnit požadavky na hospodaření s odpady dle zák. 185/2001 Sb. ve znění pozdějších předpisů. 7.8.Požadavky na související profese: Stavební práce: Nutno zajistit zhotovení potřebných drážek a prostupů v souladu s projektovou dokumentací a jejich následné zapravení. Zemní práce: Nutno zajistit výkopové a ostatní zemní práce pro zrušení stávajících vedení a uložení nových trubních vedení v zemi v rozsahu dle projektové dokumentace. Elektroinstalace: Pro napojení cirkulačního čerpadla teplé vody je nutno zřídit v blízkosti instalace zásuvku 230 V. 7.9.Předpisy a normy ČSN EN až 5 Vnitřní kanalizace Gravitační systémy ČSN Vnitřní kanalizace ČSN Vnitřní vodovody ČSN Požární vodovody ČSN EN 1717 Ochrana proti znečištění pitné vody Z doc Strana 5 (celkem 5)
