- Zapnutí / Vypnutí přístroje Stiskněte klávesu END. - Zamknutí kláves Stiskněte klávesu # - Odemknutí kláves Stiskněte 1 a 9

Transkript

1

2 Základní návod k obsluze - Zapnutí / Vypnutí přístroje Stiskněte klávesu END - Zamknutí kláves Stiskněte klávesu # - Odemknutí kláves Stiskněte 1 a 9 - Externí volání Zadejte požadované číslo stiskněte TALK - Přijetí hovoru Stiskněte jakoukoliv klávesu mimo END - Umlčení zvonění Stiskněte klávesu MUTE - Funkce REDIAL Stiskněte klávesu REDIAL a pomocí kláves UP a DOWN vyberte požadované číslo ze seznamu, stiskněte TALK - Výběr čísla z tel. seznamu Klávesou DOWN vstupte do tel. seznamu, klávesami UP a DOWN vyberte požadované číslo, stiskněte TALK - Nastavení hlasitosti hovoru Během hovoru ovládejte úroveň hlasitosti klávesami UP a DOWN Bezpečnostní upozornění - Pro napájení přístroje používejte pouze nabíjecí baterie (1,2V 600mAh Ni-MH, AAA). Nikdy nepoužívejte alkalické, nebo jiné baterie. - Zahřívání baterií během nabíjení je normální a neohrozí baterie ani přístroj - Pro nabíjení nepoužívejte jiný, než přiložený nabíjecí zdroj - Přístroj nepoužívejte v dešti, ani ve vlhkém prostředí - Zamezte zkratu napájecích kontaktů, nebo vniku cizího předmětu mezi kontakty - Doporučujeme odpojit základnu i videotelefon od napětí během bouřky - Pro čištění přístroje doporučujeme použít vlhký (ne mokrý) hadřík. K čištění nepoužívejte suchou látku, hrozí nebezpečí statického výboje. - Pokud není základna napájena, není možné provézt ani nouzové volání.

3 Popis přístroje 1. Reproduktor 2. Barevný displej 3. Zobrazení funkcí (Redial, Back,Clear) 4. Ovládací klávesa Nahoru/Dolu - otevírání tel.seznamu (Dolů), Pohyb v MENU, 5. Klávesa pro ovládání funkcí (Redial, Back,Clear) 6. Připojení sluchátek 7. Ukončovací klávesa END - ukončení hovoru, Ukončení položek MENU, Vyp/Zap přístroje 8. Klávesa ochrany - přidržením zamknete klávesy přístroje, změna velikosti písma 9. Klávesa funkcí RECALL a PAUSE - Recall (stiskni krátce), Pause(stiskni na déle než 3 vteřiny) 10. Mikrofon 11. Ovládání dveřního zámku 12. Zap/Vyp zvonění 13. Klávesa TALK - aktivace volání, handsfree komunikace 14. Klávesa pro ovládání funkcí (Menu, OK, Option) 15. Ovládací klávesa Vpravo/Vlevo - otevření seznamu posledních volání, ovládání položek v menu 16. Zobrazení funkcí (Menu, OK, Option) 17. Signalizační LED - Blikáním signalizuje příchozí hovor 18. Signalizační LED základny - Svítí (tel. nabit), Bliká (probíhá nabíjení)

4 Symboly zobrazované displejem přístroje Symbol Svítí Bliká Komunikační symbol Připojeno k základně Mimo signál Interní volání Připraveno Používáno Symbol reproduktoru Reproduktor je aktivován Externí volání Připraveno Používáno Vypnuté zvonění Vypnuté zvonění při příchozím hovoru Symbol baterie Zobrazení stavu nabití baterie Příprava před používáním Instalace základny Dosah signálu mezi základnou a telefonem je 300m v otevřeném prostoru, 50m v uzavřených prostorech a budovách. - do zdířky v základně připojte konektor napájecího zdroje Instalace telefonu Vložení baterií 1. odejměte kryt bateriového pouzdra, vložte baterie (dbejte na správnou polaritu) 2. uzavřete bateriový prostor krytem Signalizace stavu nabití baterií: baterie vybitá baterie nabitá na 1/3 baterie nabitá na 2/3 baterie plně nabitá

5 Přepínání stavů telefonu ON/OFF Telefon je aktivován krátce po správné instalaci baterií. Zapnutí a vypnutí přístroje provádějte stisknutím a přidržením tlačítka END, potvrzení změny signalizuje písknutí. Po vložení telefonu do základny je aktivován automaticky, na displeji je zobrazován stav nabíjení. Zamknutí/odemknutí kláves Pro zabezpečení telefonu během jeho nepoužívání je doporučeno provádět zamknutí kláves. Zamknutí stisknutí a přidržení klávesy # Odemknutí - stisknutí číselných kláves 1 a 9 Používání menu přístroje Klávesa Menu OK Option Back Clear END Vykonaná funkce Vstup do menu, nebo do sub-menu Potvrzení volby a výběr menu Výběr menu Návrat z jednotlivých sekcí v menu Zrušení zadané volby Ukončení Krátkým stiskem - ukončíte jednotlivé položky menu Dlouhým stiskem provedete návrat do Stand by režimu Hlavní funkce zařízení Uskutečnění externího volání Volání pomocí přímé volby Při tomto způsobu volání zadejte manuálně volané číslo pomocí číselných kláves a stiskněte TALK - CLEAR: smazání zadaných čísel - END: ukončení nezdařeného volání - LEFT, RIGHT: pohyb kurzorem při zadávání telefonního čísla Vložení Pauzy Pro vložení pauzy stiskněte klávesu R na déle, než 2 vteřiny Výběr čísla z telefonního seznamu 2. Vyberte položku Phonebook list 3. Stiskněte OK pro potvrzení 4. Vyberte položku z telefonního seznamu, stiskněte OK pro potvrzení 5. Stiskněte TALK pro vytočení a volání 6. Pro ukončení hovoru stiskněte END

6 Přijetí externího volání Telefonní přístroj zvoní: 1. Pro přijmutí hovoru stiskněte jakoukoliv klávesu, mimo kláves pro zeslabení a zesílení zvuku, nebo vyjměte telefon ze základny (tím se automaticky přijme hovor) 2. Pro ukončení hovoru stiskněte END Handsfree režim Pokud chcete během hovoru použít funkci hlasitého reproduktoru, stiskněte 2x tlačítko TALK, jedno stisknutí je pro příjem hovoru v klasickém režimu. Aktivní Handsfree režim je indikován na displeji symbolem reproduktoru. Tuto funkci lze použít vždy, když indikátor stavu baterie zobrazuje min. 1 dílek. Nastavení hlasitosti přístroje a reproduktoru Nastavení hlasitosti přístroje Pomocí tlačítek Nahoru/Dolů nastavte úroveň hlasitosti během vyzvánění. Nastavení hlasitosti reproduktoru Pomocí tlačítek Nahoru/Dolů nastavte úroveň hlasitosti během hovoru v klasickém, nebo Handsfree režimu. Notebook V tomto režimu můžete zapisovat telefonní číslo do paměti během volání. 1. Stiskněte Menu 2. V menu přístroje vyberte položku Notebook 3. Pro potvrzení stiskněte OK 4. Zapište číslo 5. Stiskněte Option 6. Pro uložení zadejte SAVE a potvrďte OK Telefon mimo signál V případě, že se telefon v průběhu hovoru dostane mimo dosah sítě základny, bude tento výpadek telefon signalizovat krátkým pípnutím.

7 Redial Telefon do tohoto seznamu automaticky ukládá posledních deset volaných čísel. Volání pomocí čísla z Redial seznamu 1. Stiskněte Redial, nebo Right pro vstup do seznamu čísel 2. Pomocí kláves Nahoru/Dolů vyberte požadované číslo 3. Stiskněte Talk Během hovoru můžete stiskem tlačítka Vpravo vstoupit do Redial seznamu volaných čísel. Kopírování čísel do telefonního seznamu 1. Pro vstup do Redial seznamu stiskněte tlačítko Redial, nebo šipku Vpravo 2. V seznamu vyberte požadované číslo 3. Stiskněte Option pro vstup do Sub-menu 4. Vyberte položku Copy To PB 5. Stiskněte OK pro potvrzení volby 6. Zadejte kontakt Clear: smazání volby Vlevo, Vpravo: pohyb kurzoru do stran 7. Stiskněte Option 8. Zvolte Save a potvrďte OK pro uložení Mazání čísel z Redial seznamu 1. Pro vstup do Redial seznamu stiskněte tlačítko Redial, nebo šipku Vpravo 2. V seznamu vyberte požadované číslo 3. Stiskněte Option pro vstup do Sub-menu 4. Displej přístroje zobrazuje Delete Entry 5. Stiskněte OK pro potvrzení volby Mazání Redial seznamu 1. Pro vstup do Redial seznamu stiskněte tlačítko Redial, nebo šipku Vpravo 2. V seznamu vyberte požadované číslo 3. Stiskněte Option pro vstup do Sub-menu 4. Vyberte položku Delete List a stiskněte OK 5. Displej přístroje zobrazuje Delete Entries? 6. Stiskněte OK pro potvrzení volby

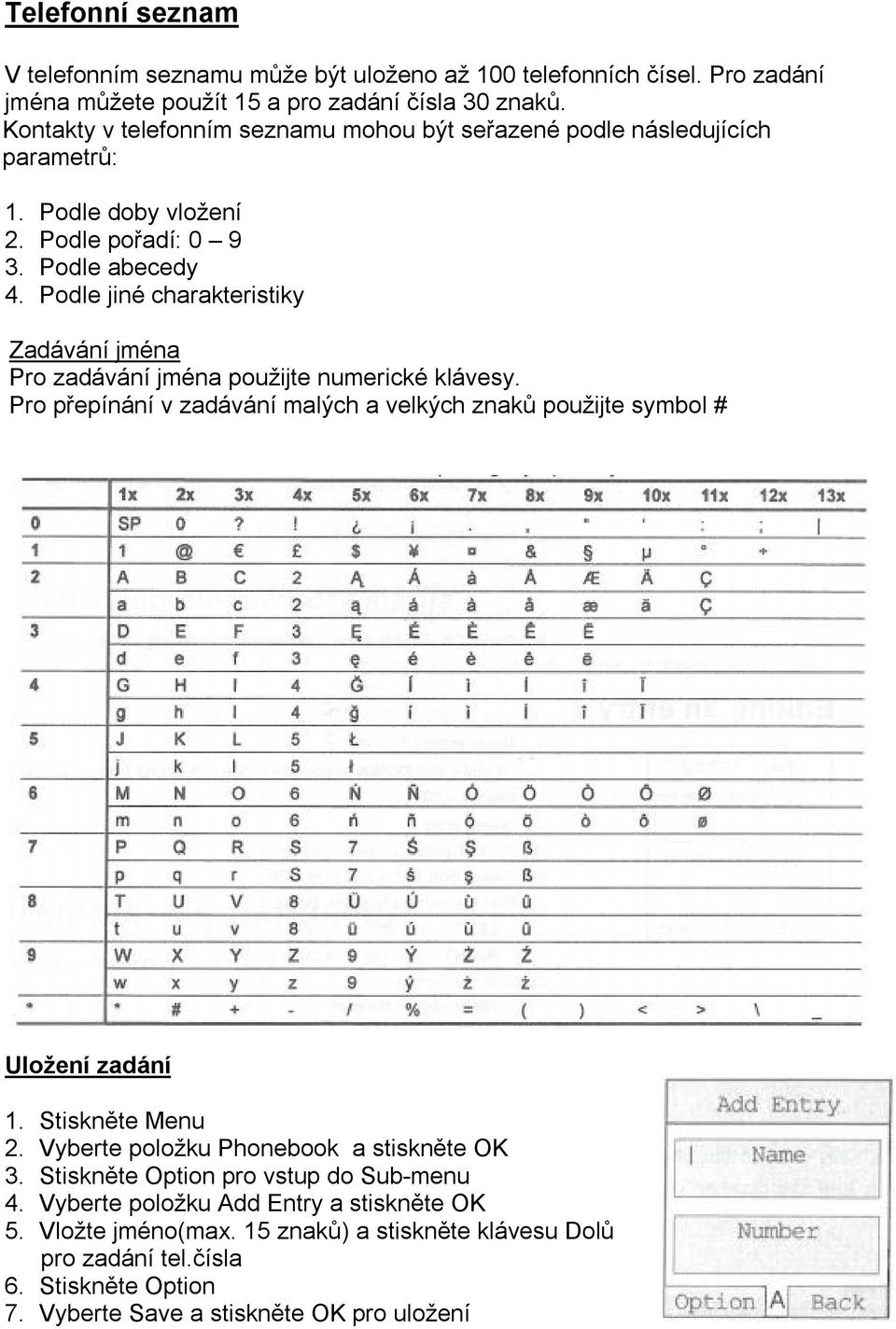

8 Telefonní seznam V telefonním seznamu může být uloženo až 100 telefonních čísel. Pro zadání jména můžete použít 15 a pro zadání čísla 30 znaků. Kontakty v telefonním seznamu mohou být seřazené podle následujících parametrů: 1. Podle doby vložení 2. Podle pořadí: Podle abecedy 4. Podle jiné charakteristiky Zadávání jména Pro zadávání jména použijte numerické klávesy. Pro přepínání v zadávání malých a velkých znaků použijte symbol # Uložení zadání 1. Stiskněte Menu 2. Vyberte položku Phonebook a stiskněte OK 3. Stiskněte Option pro vstup do Sub-menu 4. Vyberte položku Add Entry a stiskněte OK 5. Vložte jméno(max. 15 znaků) a stiskněte klávesu Dolů pro zadání tel.čísla 6. Stiskněte Option 7. Vyberte Save a stiskněte OK pro uložení

9 Volání kontaktu z telefonního seznamu 1. Stiskněte DOWN pro vstup do tel. seznamu 2. Vyberte číslo 3. Stiskněte TALK pro hovor Zobrazení čísla z telefonního seznamu 1. Stiskněte Menu 2. Zvolte Phonebook a stiskněte OK 3. Vyberte číslo 4. Stiskněte Option 5. Vyberte Display Number 6. Stiskněte OK pro zobrazení Úprava kontaktu 1. Stiskněte Menu 2. Vyberte číslo 3. Stiskněte Option 4. Vyberte Edit Entry a stiskněte OK 5. Upravte jméno kontaktu a stiskněte DOWN Pohyb kurzoru tlačítka Vpravo, Vlevo 6. Upravte číslo kontaktu Mazání Clear Pohyb kurzoru tlačítka Vpravo, Vlevo 7. Stiskněte Option 8. Zvolte Save a stiskněte OK Vymazání kontaktu 1. Stiskněte Menu 2. Zvolte Phonebook a stiskněte OK 3. Vyberte kontakt 4. Stiskněte Option 5. Vyberte Delete Entry 6. Stiskněte OK pro smazání Vymazání telefonního seznamu 1. Stiskněte Menu 2. Zvolte Phonebook a stiskněte OK 3. Stiskněte Option 4. Zvolte Delete List a stiskněte OK 5. Displej zobrazuje Delete All Entries? 6. Stiskněte OK pro potvrzení volby

10 Zobrazení stavu paměti 1. Stiskněte Menu 2. Vyberte Phonebook a stiskněte OK 3. Stiskněte OK 4. Vyberte Memory Status 5. Stiskněte OK, displej bude zobrazovat stav paměti tel. seznamu Registrace přístroje Registrace telefonu Pro připojení k videotelefonu (charger) musí být přístroj správně registrován. Stiskněte Menu 1. Zvolte Handset a stiskněte OK 2. Zvolte Register a stiskněte OK 3. Stiskněte OK 4. Zadejte Charger PIN a stiskněte OK Tovární hodnota: Stiskněte tlačítko Menu na Videotelefonu 6. Zvolte RF Register Mode a stiskněte OK 7. Počkejte do zobrazení čísla telefonu na displeji 8. Pomocí číselných kláves zadejte číslo telefonu Nyní je přídavný telefon přihlášen k videotelefonu a registrován do jeho sítě. Připojení několika telefonů Do systému můžete připojit až 4 telefony. V případě interního hovoru mezi dvěma telefony a externího volání můžete současně přidržet hovor s třetím telefonem. Interní komunikace Uskutečnění interního volání 2. Zvolte INT Call a stiskněte OK 3. Zadejte číslo volaného přístroje, pokud chcete volat na všechny adresy, zvolte All Přijetí interního volání Pokud telefon zvoní: 1. Pro přijetí volání stiskněte jakoukoliv klávesu, mimo END, nebo vytažení telefonu ze základny 2. Pro ukončení hovoru stiskněte END

11 Přijetí čekajícího volání Pokud telefon během interkomového hovoru zaznamená externí volání, bude na čekající příchozí hovor upozorňovat hlasitým tónem. Pro přijetí volání stiskněte Accept. Interní hovor přejde do stavu čekání a aktivuje se externí hovor. Přesměrování hovoru Pro přesměrování externího volání na jiný telefon: 2. Zvolte INT Call a stiskněte OK 3. Zadejte číslo volaného telefonu Pokud chcete hovor přesměrovat na všechny telefony, stiskněte All 4. Po zadání stiskněte END pro přesměrování hovoru. Konferenční hovor Konferenční hovor je možné uskutečnit mezi jedním externím a dvěma interními účastníky. 2. Vyberte INT Call a stiskněte OK 3. Zadejte číslo volaného telefonu Pokud chcete volat na všechny telefony, stiskněte All 4. Stiskněte Conf pro začátek konferenčního hovoru Ukončení konferenčního hovoru Pokud stisknete C.END pro ukončení konferenčního hovoru, je externí volání stále aktivní, interní hovor bude ve stavu přidržen. Pokud stisknete END pro ukončení konferenčního hovoru, telefon se vrátí do standby režimu a externí volání je udržováno pouze s ostatními telefony. Nastavení telefonu Hlasitost vyzvánění Pro hlasitost vyzvánění telefonu lze nastavit 5 úrovní. 3. Vyberte Ringer Set a stiskněte OK 4. Vyberte Ringer Volume a stiskněte OK 5. Vyberte úroveň hlasitosti (Off, 1 5) 6. Stiskněte OK pro uložení

12 Melodie zvonění 3. Vyberte Ringer Set a stiskněte OK 4. Vyberte Ringer Melody a stiskněte OK 5. Vyberte melodii (1 7) 6. Stiskněte OK pro uložení Hlasitost kláves 3. Vyberte Key Beep a stiskněte OK 4. Vyberte On, nebo Off 5. Stiskněte OK pro uložení Nastavení kontrastu 3. Vyberte Contrast a stiskněte OK 4. Pomocí kláves Nahoru/Dolů nastavte požadovanou úroveň 5. Stiskněte OK pro uložení Změna úrovně hodnoty kontrastu směrem nahoru je možná pouze v případě, ukazatel stavu nabití baterie indikuje min. jeden dílek. Nastavení tapety 3. Vyberte Wall Paper a stiskněte OK 4. Pomocí kláves Nahoru/Dolů vyberte požadovanou tapetu 5. Stiskněte OK pro uložení Automatická odpověď Pokud je tato funkce aktivní, bude volání přijato při vysunutí telefonu ze základny. 3. Vyberte Auto Answer a stiskněte OK 4. Vyberte ON, nebo Off 5. Stiskněte OK pro uložení Zadání jména přístroje Jméno přístroje bude zobrazováno na displeji ve Standby režimu. 3. Zadejte jméno přístroje 4. Stiskněte OK pro uložení

13 Nastavení jazyka 3. Vyberte Language a stiskněte OK 4. Ze seznamu vyberte požadovaný jazyk a stiskněte OK pro potvrzení volby. Změna PIN kódu telefonu Továrně je nastavená hodnota PINu: Vyberte Handset PIN a stiskněte OK 4. Zadejte stávající PIN kód (0000) 5. Zadejte nový PIN kód (čtyřmístný) 6. Znovu zadejte nový PIN, při správném zadání je nový PIN uložen. Tovární nastavení telefonu Při resetu se přístroj nastaví na tovární hodnoty, mimo telefonního seznamu a jména telefonu. 3. Vyberte Default Set a stiskněte OK 4. Zadejte PIN kód 5. Stiskněte OK pro potvrzení Speciální funkce Přístroj je konstruován pro spolupráci s jinými zařízeními Commax, proto se liší od jiných DECT phone telefonů. On line spojení s dveřní stanicí 1. Při zazvonění na dveřní stanici, DECT phone začne zvonit 2. Pro přijetí hovoru stiskněte jakoukoliv klávesu, mimo Silent soft klávesy, nebo vyjmutí ze základny. 3. Pro ukončení hovoru stiskněte END

14 Ovládání dveřního zámku 1. Pro otevření dveří stiskněte během hovoru tlačítko 0 Přijetí interkomového hovoru 1. Při volání mezi telefony, bude volaný přístroj zvonit 2. Pro přijetí hovoru stiskněte jakoukoliv klávesu, mimo Silent soft klávesy, nebo vyjmutí ze základny. Čas pro interkomovomý hovor je max. 3 minuty, po tomto limitu se ozve tón oznamující ukončení hovoru. On line spojení dveřní stanice s interkomem 1. Během spojení dveřní stanice s interkomem uslyšíte tón. 2. Pokud chcete přijmout externí volání, stiskněte END pro ukončení spojení dveřní stanice s interkomem, počkejte na potvrzovací tón a stiskněte TALK Technická specifikace zařízení Kanál Kanálový rozestup Přenosová rychlost Duplexní provoz Hlasový kód Modulace Radio frekvenční rozsah Průměrný vysílací výkon Dosah 120 duplex kanálů 1,728 MHz 1152 kbit/sec TDMA ADPCM (32kbit/sec) GFSK 1,880GHz 1,900GHz Přibližně 10mW (na kanál) Do 300 v otevřeném prostoru Do 50m uvnitř Napájení Napájecí napětí Sluchátko Provozní doba přístroje při plném nabití Provozní teplota 0-40 C Vstup 230V/50Hz Výstup 9Vac, 300mA Nabíjecí baterie Ni-MH 1,2V, 600mAh, AAA(3x) Při hovoru: 10 hodin V Standby režimu: 100 hodin Rozměry Telefon Nabíjecí základna 28 x 46,5 x 115mm 133 x 81,5 x 52,5mm
