KXT709 UŽIVATELSKÝ NÁVOD

Transkript

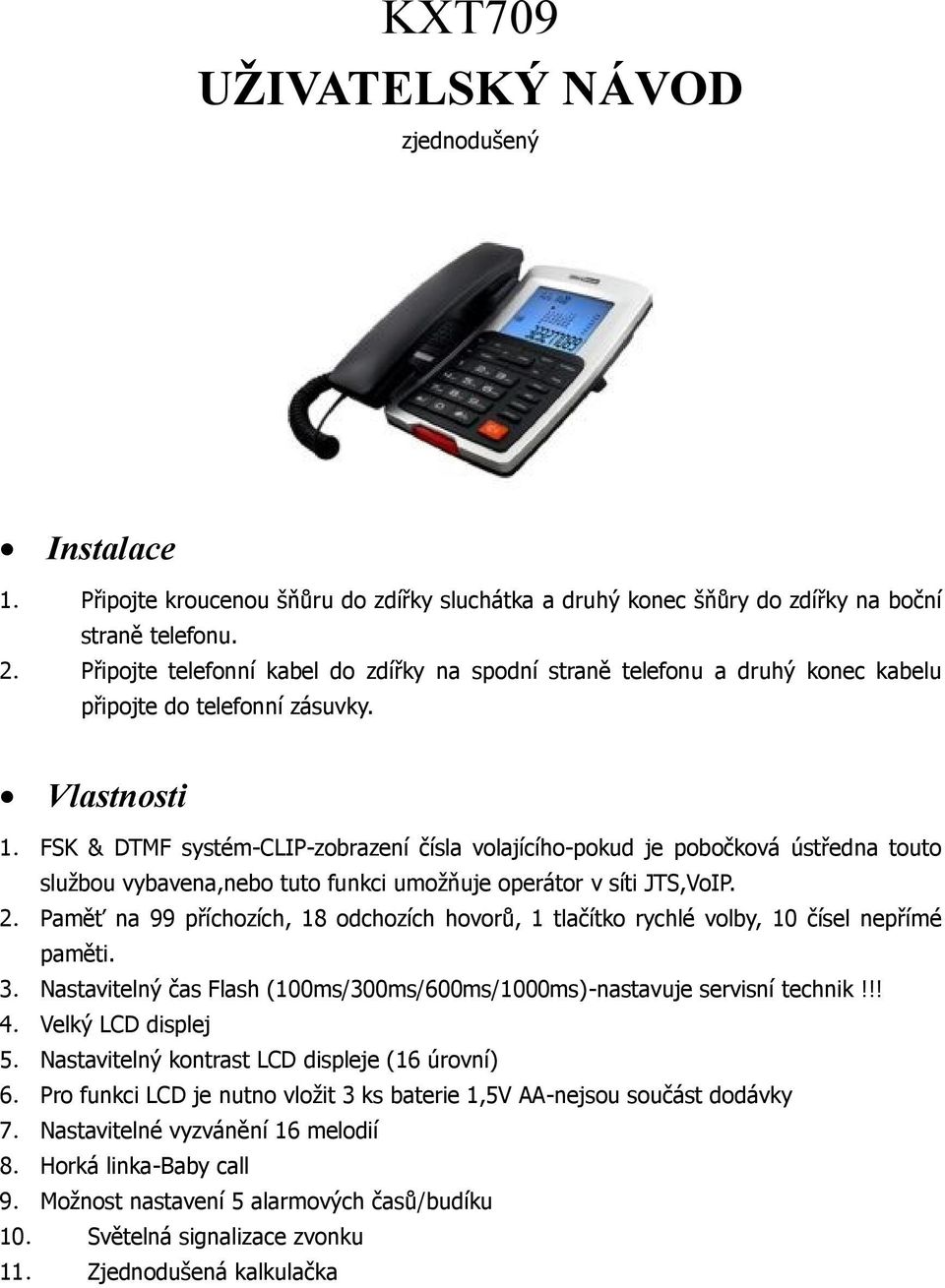

1 KXT709 UŽIVATELSKÝ NÁVOD zjednodušený Instalace 1. Připojte kroucenou šňůru do zdířky sluchátka a druhý konec šňůry do zdířky na boční straně telefonu. 2. Připojte telefonní kabel do zdířky na spodní straně telefonu a druhý konec kabelu připojte do telefonní zásuvky. Vlastnosti 1. FSK & DTMF systém-clip-zobrazení čísla volajícího-pokud je pobočková ústředna touto službou vybavena,nebo tuto funkci umožňuje operátor v síti JTS,VoIP. 2. Paměť na 99 příchozích, 18 odchozích hovorů, 1 tlačítko rychlé volby, 10 čísel nepřímé paměti. 3. Nastavitelný čas Flash (100ms/300ms/600ms/1000ms)-nastavuje servisní technik!!! 4. Velký LCD displej 5. Nastavitelný kontrast LCD displeje (16 úrovní) 6. Pro funkci LCD je nutno vložit 3 ks baterie 1,5V AA-nejsou součást dodávky 7. Nastavitelné vyzvánění 16 melodií 8. Horká linka-baby call 9. Možnost nastavení 5 alarmových časů/budíku 10. Světelná signalizace zvonku 11. Zjednodušená kalkulačka

2

3 Tlačítko SET - Nastavení telefonu Všechna nastavení funkcí telefonu mohou být prováděna pouze při zavěšeném sluchátku. Stiskněte tlačítko [SET] vstoupíte do nastavovacího módu a na LCD displeji se zobrazí: SET 1 DATE SET 2 CODE SET 3 LCD SET 4 FLASH Po vybrání dané funkce nastavení stiskněte tlačítko [SET] a stiskem tlačítek [UP]/[DOWN] nastavíte požadovanou úroveň funkce a potvrdíte stiskem tlačítka [SET]. Nastavení datumu a času [SET 1 date] Stisknutím tlačítka [SET] vstupte do módu SET 1 DATE Na LCD bliká rok : stiskněte tlačítko [UP]/ [DOWN] pro nastavení roku a potvrďte stiskem tlačítka [SET],začne blikat měsíc nastavte stejným způsobem jako jste nastavovali rok a pokračujte až do úplného nastavení údajů všech údajů.stiskněte tlačítko [SET] pro potvrzení a uložení nastavených údajů. Nastavení CODE [SET 2 Code]-v ČR se nepoužívá Nastavení kontrastu LCD displeje [SET 3 Lcd] Stisknutím tlačítka [SET] vstupte do módu SET 3 LCD Na LCD bliká úroveň 3 : stiskněte tlačítko [UP]/ [DOWN] pro nastavení úrovně a potvrďte stiskem tlačítka [SET]. Nastavení délky flash [SET 4 FLASH] Stisknutím tlačítka [SET] vstupte do módu SET 4 FLASH stiskněte [UP] [DOWN] pro výběr požadované délky flash. Jsou dostupné 4 možné délky 100ms, 300ms, 600ms, a 1000 ms. Stiskněte tlačítko [SET] pro potvrzení.nastavuje servisní technik!!! Tlačítko ARD vytočení posledního čísla Stlačením tlačítka [ARD] se automaticky vytočí poslední volané číslo. Tlačítko HOLD nastavení intenzity music on hold Zvednutím sluchátka,nebo [HF] a stlačením tlačítka [HOLD] se přehraje nastavená muzika a stlačením tlačítka [UP]/ [DOWN] nastavíte intenzitu.stlačením tlačítka vypnete mikrofon a účastníkovi hraje melodie,opětovným stlačením aktivujete mikrofon. Tlačítko FLASH nastavení LCD Stiskem tlačítka můžete nastavit okamžitě contrast LCD.

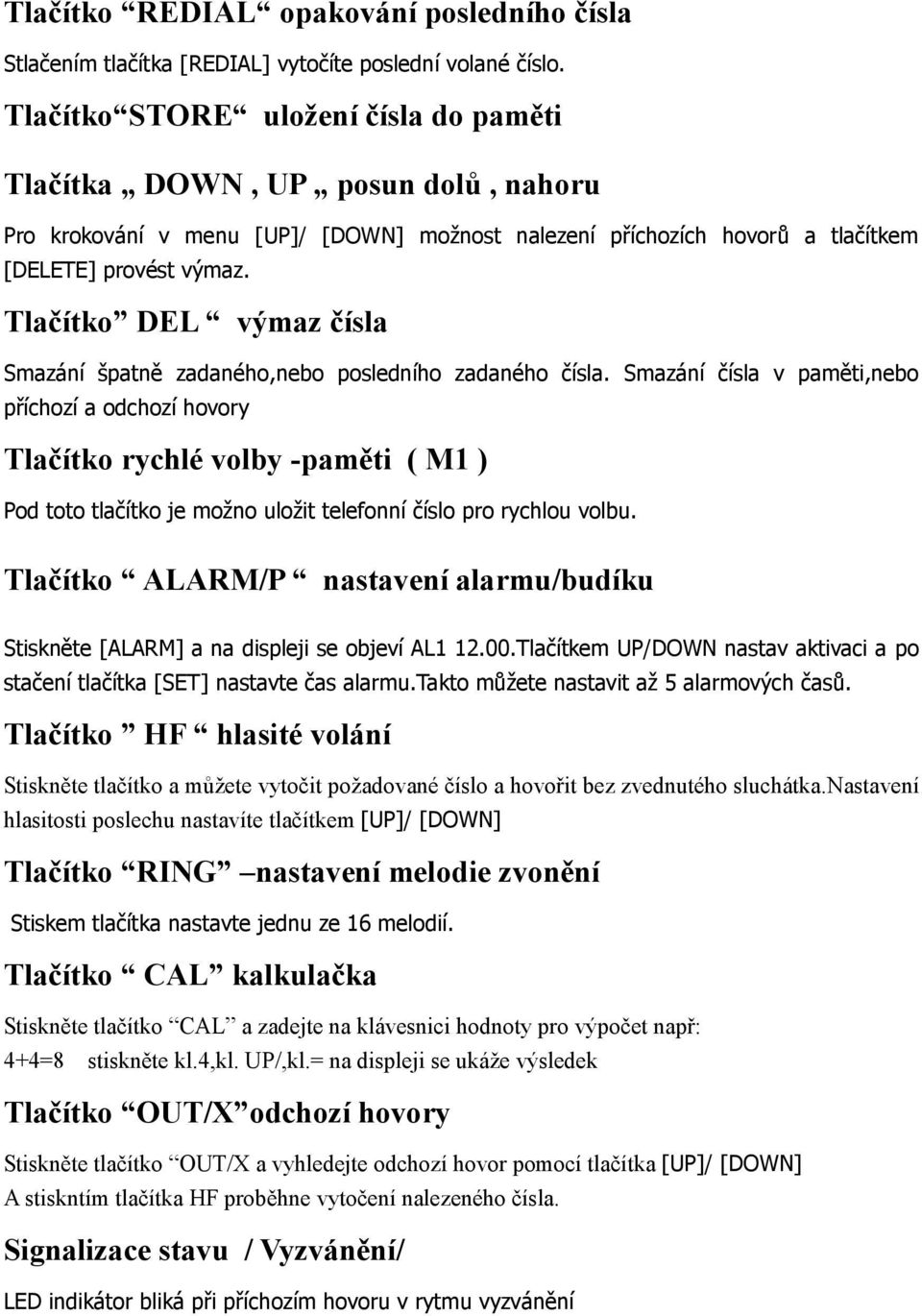

4 Tlačítko REDIAL opakování posledního čísla Stlačením tlačítka [REDIAL] vytočíte poslední volané číslo. Tlačítko STORE uložení čísla do paměti Tlačítka DOWN, UP posun dolů, nahoru Pro krokování v menu [UP]/ [DOWN] možnost nalezení příchozích hovorů a tlačítkem [DELETE] provést výmaz. Tlačítko DEL výmaz čísla Smazání špatně zadaného,nebo posledního zadaného čísla. Smazání čísla v paměti,nebo příchozí a odchozí hovory Tlačítko rychlé volby -paměti ( M1 ) Pod toto tlačítko je možno uložit telefonní číslo pro rychlou volbu. Tlačítko ALARM/P nastavení alarmu/budíku Stiskněte [ALARM] a na displeji se objeví AL Tlačítkem UP/DOWN nastav aktivaci a po stačení tlačítka [SET] nastavte čas alarmu.takto můžete nastavit až 5 alarmových časů. Tlačítko HF hlasité volání Stiskněte tlačítko a můžete vytočit požadované číslo a hovořit bez zvednutého sluchátka.nastavení hlasitosti poslechu nastavíte tlačítkem [UP]/ [DOWN] Tlačítko RING nastavení melodie zvonění Stiskem tlačítka nastavte jednu ze 16 melodií. Tlačítko CAL kalkulačka Stiskněte tlačítko CAL a zadejte na klávesnici hodnoty pro výpočet např: 4+4=8 stiskněte kl.4,kl. UP/,kl.= na displeji se ukáže výsledek Tlačítko OUT/X odchozí hovory Stiskněte tlačítko OUT/X a vyhledejte odchozí hovor pomocí tlačítka [UP]/ [DOWN] A stiskntím tlačítka HF proběhne vytočení nalezeného čísla. Signalizace stavu / Vyzvánění/ LED indikátor bliká při příchozím hovoru v rytmu vyzvánění

5 Možnosti telefonu Klidový stav Na LCD je zobrazen od leva: horní řádek: měsíc,den,hodina,minuty a počet příchozích a odchozích hovorů. Prostřední řádek: den v týdnu Spodní řádek: rok Odchozí volání V pohotovostním stavu můžete navolit celé telefonní číslo. Pokud zadáte špatné číslo, můžete jej smazat stlačením tlačítka [DELETE].Když se ujistíte, že číslo je správné, zvedněte sluchátko,nebo stiskněte tlačítko [HF].Číslo bude automaticky vytočeno.pokud během hovoru si chcete uvolnit ruce stiskněte tlačítko [HF] a zavěste sluchátko,hovor budete poslouchat přes reproduktor telefonu. Příchozí volání Příchozí volání je indikováno zvoněním a blikající LED.Zvedněte sluchátko,nebo stiskněte tlačítko [HF] a volání bude spojeno. Když ukončíte hovor, položte sluchátko,nebo stiskněte tlačítko [HF]. Pokud během hovoru si chcete uvolnit ruce stiskněte tlačítko [HF] a zavěste sluchátko,hovor budete vést přes mikrofon telefonu. Automatické počítání délky hovoru Dvě sekundy od vytočení odchozího čísla, nebo při příchozím volání, telefon začne automaticky počítat čas a na LCD displeji se zobrazuje délka hovoru. Vyhledání odchozích volání Telefon umí zaznamenat až 18 odchozích volání. Stiskněte tlačítko [OUT] pro vstup do vyhledávání, na LCD displeji se zobrazí informace o posledních odchozích volání obsahující telefonní číslo.opětovným stiskem tlačítka [OUT] vyhledejte požadované číslo.pokud chcete smazat jednotlivé číslo stiskněte tlačítko [DEL].Pokud chcete smazat všechna čísla v paměti stiskněte a držte cca 3-5 sec tlačítko [DEL] dokud se neobjeví základní nastavení LCD. Vyhledání příchozích uskutečněných hovorů V pohotovostním stavu stiskněte tlačítko [UP]/[DOWN] pro zobrazení příchozích volání. Pokud hledáte příchozí hovory stiskněte tlačítko [UP]/[DOWN].Na LCD v pravém rohu se ukáže in příchozí hovory a opětovným stiskem tlačítek [UP]/[DOWN] vyhledáte požadované číslo. Stiskněte tlačítko [HF] a požadované číslo se automaticky vytočí. Pokud chcete smazat jednotlivé číslo stiskněte tlačítko [DELETE].Pokud chcete smazat všechna čísla v paměti stiskněte a držte cca 3-5 sec tlačítko [DELETE]. dokud se neobjeví základní nastavení LCD. Uložení telefonního čísla do přimé paměti M1 V zavěšeném stavu vytoč požadované číslo a stiskni tlačítko [STORE] a hned [M1].Číslo se uložilo do paměti M1.

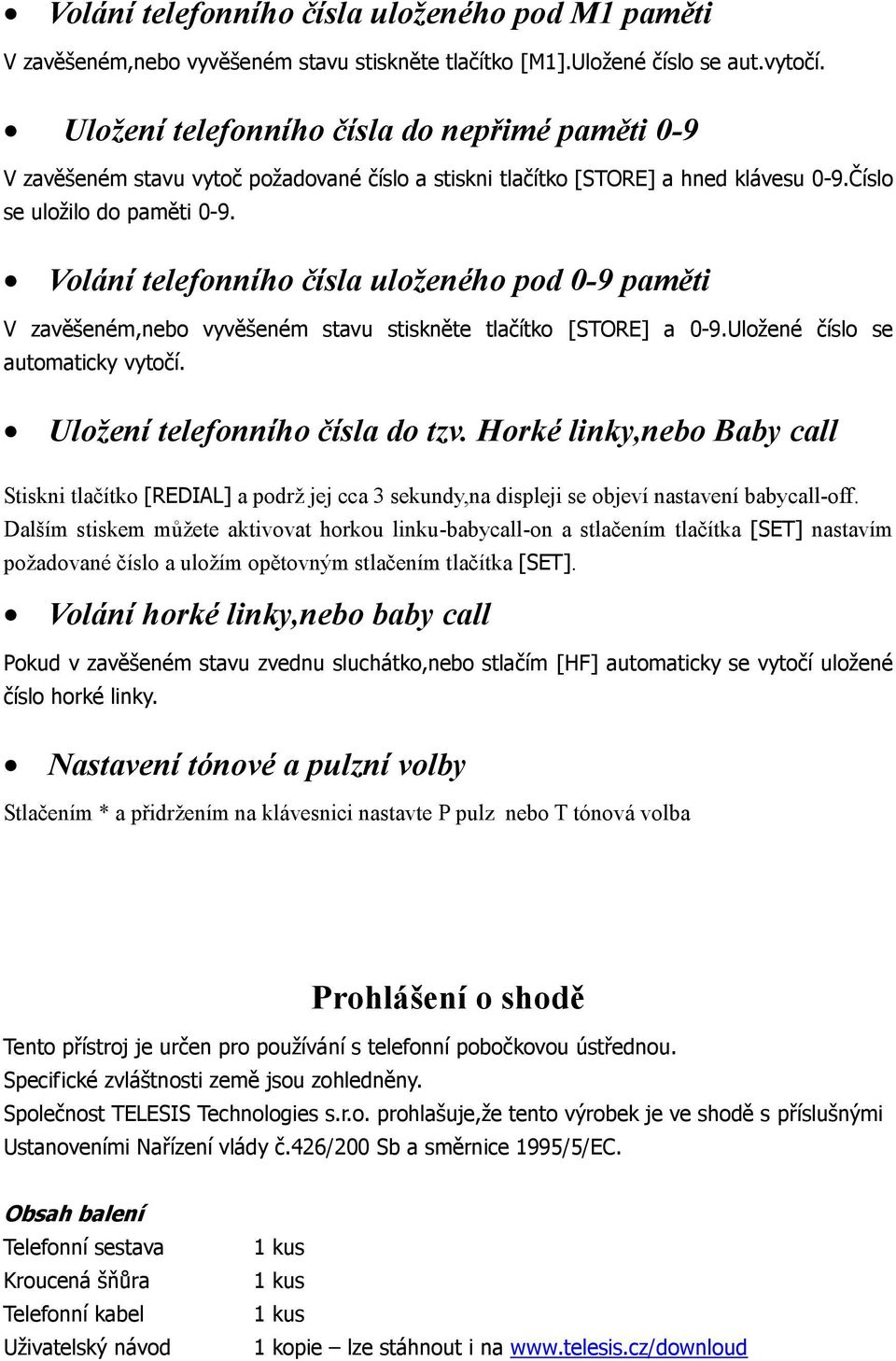

6 Volání telefonního čísla uloženého pod M1 paměti V zavěšeném,nebo vyvěšeném stavu stiskněte tlačítko [M1].Uložené číslo se aut.vytočí. Uložení telefonního čísla do nepřimé paměti 0-9 V zavěšeném stavu vytoč požadované číslo a stiskni tlačítko [STORE] a hned klávesu 0-9.Číslo se uložilo do paměti 0-9. Volání telefonního čísla uloženého pod 0-9 paměti V zavěšeném,nebo vyvěšeném stavu stiskněte tlačítko [STORE] a 0-9.Uložené číslo se automaticky vytočí. Uložení telefonního čísla do tzv. Horké linky,nebo Baby call Stiskni tlačítko [REDIAL] a podrž jej cca 3 sekundy,na displeji se objeví nastavení babycall-off. Dalším stiskem můžete aktivovat horkou linku-babycall-on a stlačením tlačítka [SET] nastavím požadované číslo a uložím opětovným stlačením tlačítka [SET]. Volání horké linky,nebo baby call Pokud v zavěšeném stavu zvednu sluchátko,nebo stlačím [HF] automaticky se vytočí uložené číslo horké linky. Nastavení tónové a pulzní volby Stlačením * a přidržením na klávesnici nastavte P pulz nebo T tónová volba Prohlášení o shodě Tento přístroj je určen pro používání s telefonní pobočkovou ústřednou. Specifické zvláštnosti země jsou zohledněny. Společnost TELESIS Technologies s.r.o. prohlašuje,že tento výrobek je ve shodě s příslušnými Ustanoveními Nařízení vlády č.426/200 Sb a směrnice 1995/5/EC. Obsah balení Telefonní sestava Kroucená šňůra Telefonní kabel Uživatelský návod 1 kus 1 kus 1 kus 1 kopie lze stáhnout i na

7 Záruční a pozáruční servis zajišťuje: TELESIS Technologies s.r.o., Rudníkovská 186, Praha 9 Telefon: , fax: , servis@telesis.cz ZÁRUČNÍ LIST 1. Na výrobek je poskytnuta zákonná záruční doba : 24 měsíců od data prodeje 2. Záruka se vztahuje na zařízení, u kterých byla instalace provedena odborně vyškoleným technikem firmy TELESIS Technologies s.r.o.,nebo autorizovaným servisním střediskem. 3. V době záruky je kupující povinen dodržovat pokyny dle návodu pro obsluhu zařízení. 4. Opravy v záruční době mohou být provedeny pouze odborně vyškoleným technikem firmy TELESIS Technologies s.r.o.. nebo autorizovaným servisním střediskem. 5. Pokud bude v záruční době zjištěno, že poškození neodpovídá záručním podmínkám, závada vznikla neodbornou manipulací kupujícího,neoprávněnou osobou.nebo neschválenou součástkou,hradí náklady na opravu zařízení kupující v plné výši. 6. Záruka se nevztahuje na vady, které kupující způsobil nevhodnou dopravou, umístěním a skladováním zařízení. Dále se záruka nevztahuje na škody vzniklé vniknutím cizích látek do zařízení, přírodními vlivy, odcizením, zničením, zanedbáním péče, úpravou,nebo pozměněním technických parametrů zařízení. 7. Nevyplněný,nepodepsaný,přepisovaný záruční list je neplatný. 8. Záruka se nevztahuje na spotřební materiál opotřebovaný provozem zařízení. 9. Záruční podmínky: - kupující je povinen provozovat zařízení dle přiloženého uživatelského návodu - dodržovat výše uvedené upozornění (bod 1 až 10) - používat doporučený materiál výrobcem - vzniklou závadu je kupující povinen okamžitě a prokazatelně ohlásit servisnímu středisku firmy TELESIS Technologies s.r.o. a zařízení odpojit z provozu do příjezdu technika - při uplatnění záruční opravy předložit doklad o koupi a tento záruční list. - po dobu záruční opravy neběží záruční doba 10. Ostatní vztahy se řídí dle ustanovení obchodního, případně občanského zákoníku. PRAVIDELNÁ ÚDRŽBA ZAŘÍZENÍ NEMÁ CHARAKTER ZÁRUČNÍ OPRAVY.NÁKLADY SPOJENÉ S ÚDRŽBOU A DOPRAVOU TECHNIKA NEBO POŠTOVNÉ HRADÍ KUPUJÍCÍ. PORUŠENÍ ZÁRUČNÍCH PODMÍNEK ZE STRANY KUPUJÍCÍHO MÁ ZA NÁSLEDEK NEUZNÁNÍ ZÁRUKY ZE STRANY FIRMY TELESIS Technologies s.r.o. Zařízení-typ: telefonní přístroj :KXT709 Výrobní číslo: Datum prodeje: Razítko,podpis prodejce:
