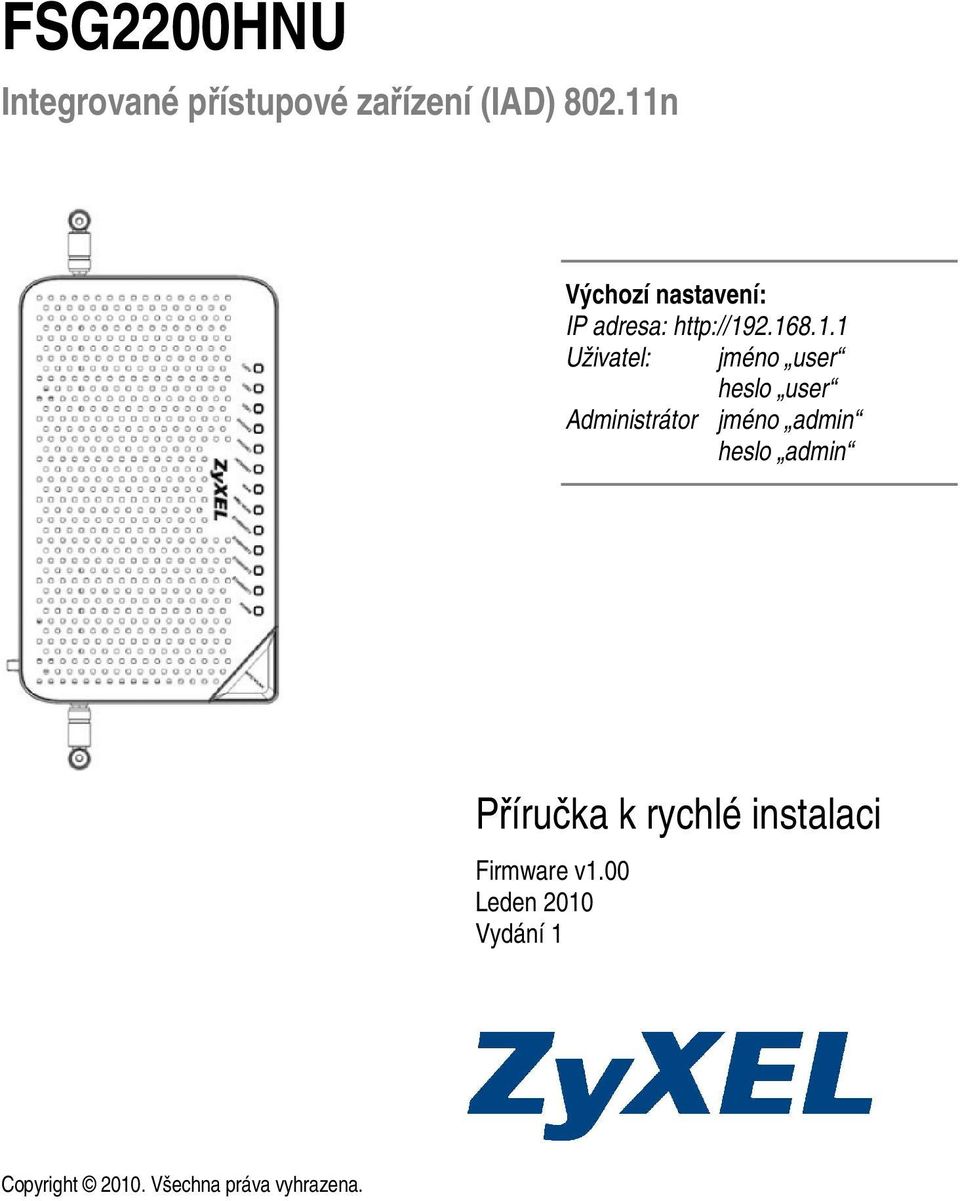

1 Integrované přístupové zařízení (IAD) n Výchozí nastavení: IP adresa: Uživatel: jméno user heslo user Administrátor jméno admin heslo admin Příručka k rychlé instalaci Firmware v1.00 Leden 2010 Vydání 1 Copyright Všechna práva vyhrazena.

2 Obsah Popis přístroje... 1 Úvodní informace... 2 Než začnete... 2 Instalace hardwaru... 3 LED kontrolky... 4 Přihlášení k webovému konfigurátoru... 5 Nastavení bezdrátové sítě... 5 Nastavení bezdrátové sítě s technologií WPS... 6 Manuální nastavení bezdrátové sítě... 8 Jak telefonovat Sdílení souborů přes port USB Konfigurace sdílení Jak sdílet soubory Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci.

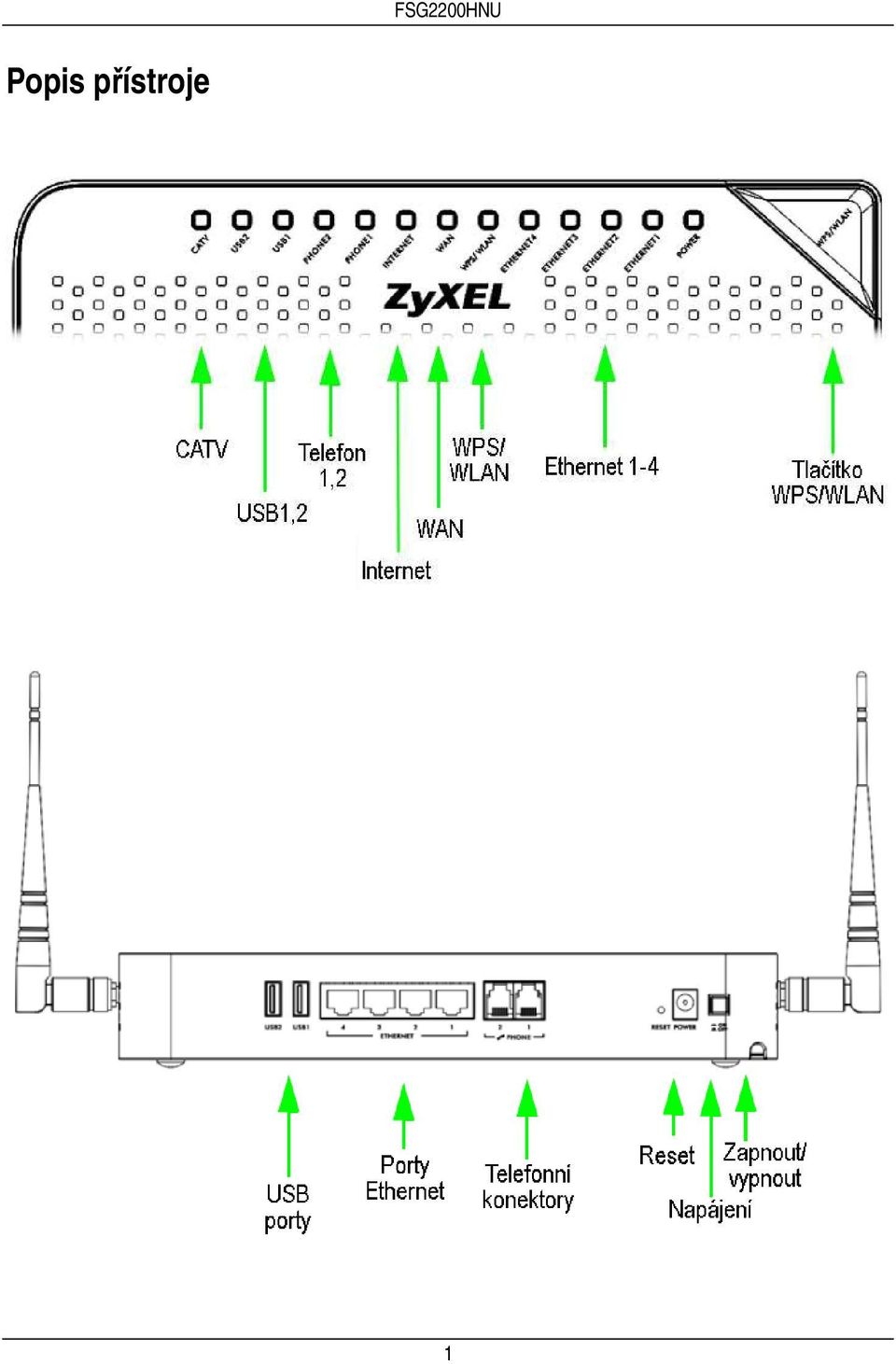

3 Popis přístroje 1

4 Úvodní informace FSG2200HNU je single-mode optická integrovaná brána (IAD), které kombinuje vysokorychlostní přístup k internetu, vestavěný switch, firewall a podporuje vysokorychlostní bezdrátové připojení. Zařízení dále obsahuje dva porty USB 2.0 a dva telefonní porty (FXS) pro volání po internetu (VoIP). Než začnete K instalaci přístroje potřebujete: Přístup k internetu: údaje o účtu od vašeho poskytovatele internetového připojení (např. uživatelské jméno, heslo, atd.). Účet pro internetové volání (VoIP): údaje o účtu VoIP od vašeho poskytovatele internetového volání. Prohlížeč Internet Explorer 6.0 nebo novější či Netscape Navigator 7.0 nebo nopvější (se zapnutým JavaScriptem). Podrobnější informace o přístroji naleznete v Uživatelské příručce na CD disku. 2

5 Instalace hardwaru 1 FIBER: Optickým kabelem připojte zařízení k internetovému rozvodu. 2 ETHERNET: Kabelem Ethernet připojte k portu počítač pro účely počáteční konfigurace a/nebo přístupu k internetu. 3 USB 2.0: K portu můžete připojit flash disk nebo externí disk USB (2.0 nebo nižší). Zařízení automaticky rozpozná připojené USB zařízení. 4 PHONE: Telefonním kabelem (případně s využitím telefonního adaptéru, který je přibalen k FSG2200HNU) připojte telefonní přístroj k portu PHONE1 nebo PHONE2. Jestliže chcete připojit jen jeden telefon, použijte port PHONE1. 5 Přibaleným napájecím adaptérem připojte přístroj ke zdroji elektrické energie. 6 Zapněte přístroj. 3

6 LED kontrolky Sledujte LED kontrolky na horním panelu přístroje FSG2200HNU. Během spouštěcí fáze bliká kontrolka POWER. Rozsvítí se trvale (zeleně), jakmile je přístroj připraven k provozu. Správné připojení portu ETHERNET se ohlásí rozsvícením příslušné kontrolky. Kontrolka bliká, když přístroj přijímá nebo odesílá data přes daný port. Kontrolka WPS/WLAN svítí, když je bezdrátová síť připravená. Při výměně dat kontrolka bliká. Kontrolka WAN svítí, když je tento port správně připojen. Při výměně dat kontrolka bliká. Kontrolka INTERNET svítí zeleně, když má přístroj přístup k internetu. Kontrolka PHONE svítí, když je SIP účet zaregistrován. Kontrolka bliká, když je telefonní sluchátko vyvěšeno. Kontrolka USB se rozsvítí, když je k portu USB připojené nějaké zařízení (např. flash disk nebo tiskárna). Při výměně dat kontrolka bliká. Kontrolka CATV svítí, když je zařízení připojené k jednotce FTU2000 a TV služba je aktivní. Více informací naleznete v příručce k jednotce FTU2000. Jestliže žádné kontrolky nesvítí, zkontrolujte správné připojení kabelů. Odpojte přístroj od zdroje elektrické energie, počkejte několik sekund a znovu připojte napájení. Jestliže kontrolky stále nesvítí, kontaktujte prodejní organizaci. 4

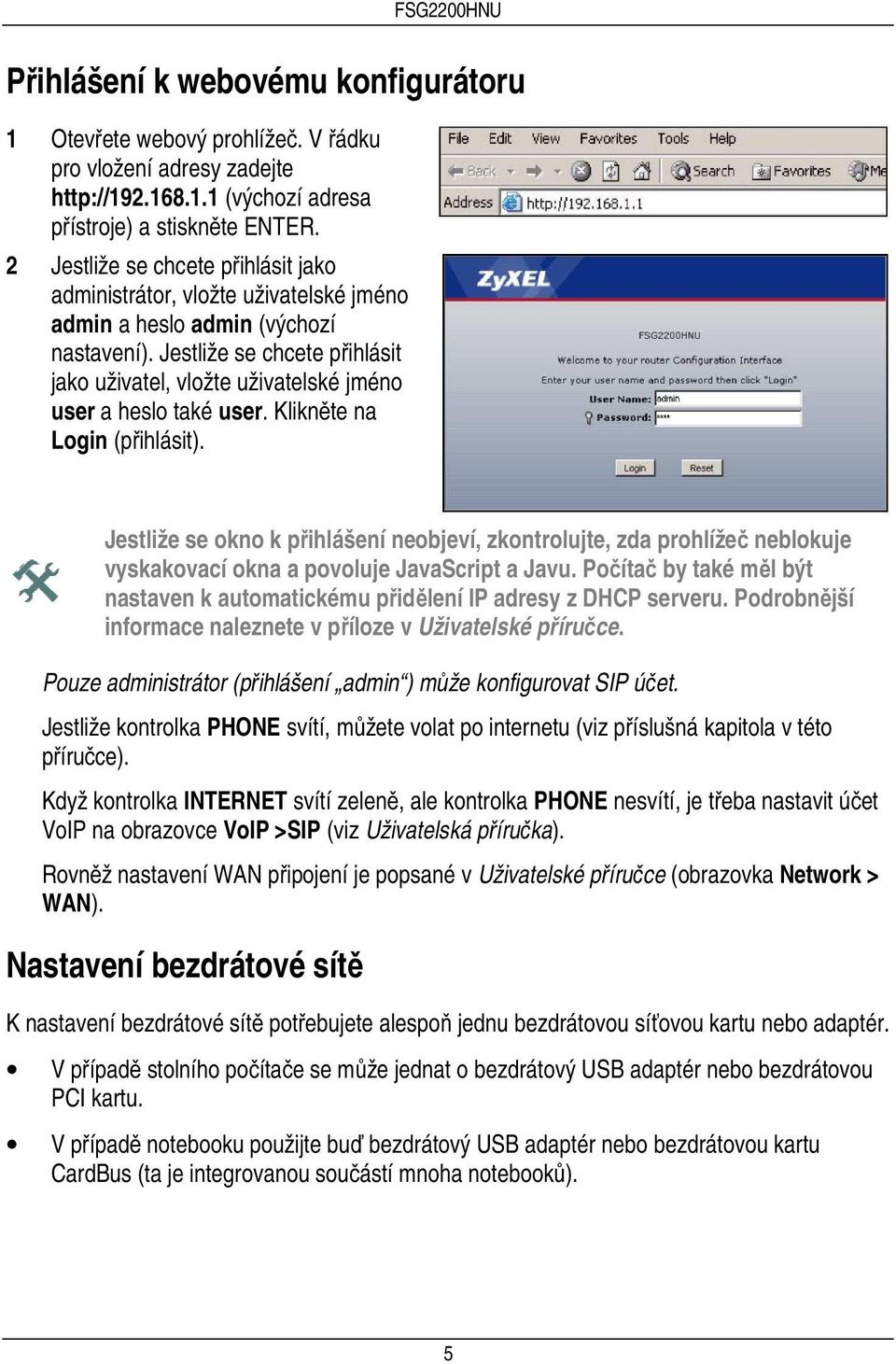

7 Přihlášení k webovému konfigurátoru 1 Otevřete webový prohlížeč. V řádku pro vložení adresy zadejte (výchozí adresa přístroje) a stiskněte ENTER. 2 Jestliže se chcete přihlásit jako administrátor, vložte uživatelské jméno admin a heslo admin (výchozí nastavení). Jestliže se chcete přihlásit jako uživatel, vložte uživatelské jméno user a heslo také user. Klikněte na Login (přihlásit). Jestliže se okno k přihlášení neobjeví, zkontrolujte, zda prohlížeč neblokuje vyskakovací okna a povoluje JavaScript a Javu. Počítač by také měl být nastaven k automatickému přidělení IP adresy z DHCP serveru. Podrobnější informace naleznete v příloze v Uživatelské příručce. Pouze administrátor (přihlášení admin ) může konfigurovat SIP účet. Jestliže kontrolka PHONE svítí, můžete volat po internetu (viz příslušná kapitola v této příručce). Když kontrolka INTERNET svítí zeleně, ale kontrolka PHONE nesvítí, je třeba nastavit účet VoIP na obrazovce VoIP >SIP (viz Uživatelská příručka). Rovněž nastavení WAN připojení je popsané v Uživatelské příručce (obrazovka Network > WAN). Nastavení bezdrátové sítě K nastavení bezdrátové sítě potřebujete alespoň jednu bezdrátovou síťovou kartu nebo adaptér. V případě stolního počítače se může jednat o bezdrátový USB adaptér nebo bezdrátovou PCI kartu. V případě notebooku použijte buď bezdrátový USB adaptér nebo bezdrátovou kartu CardBus (ta je integrovanou součástí mnoha notebooků). 5

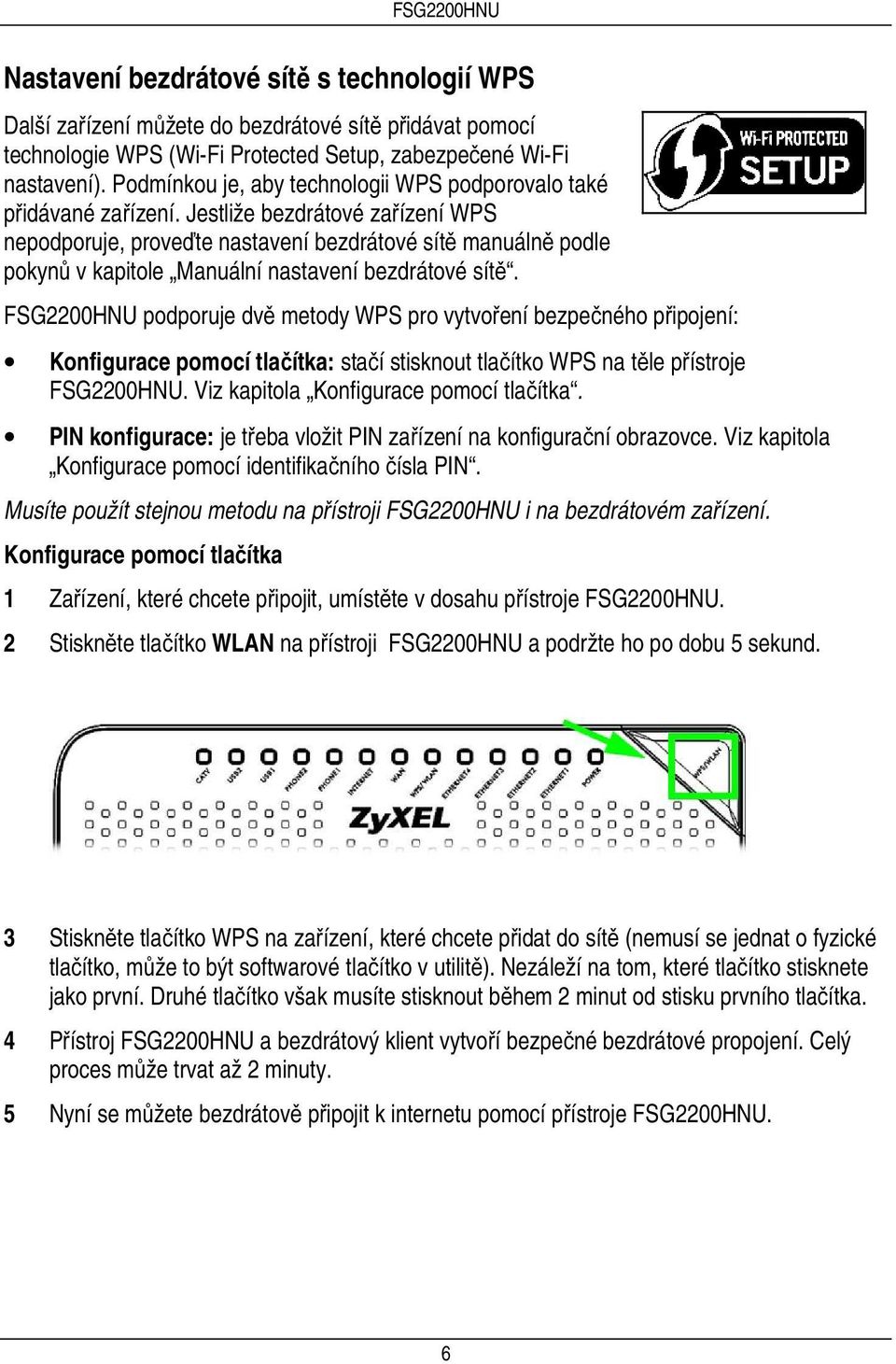

8 Nastavení bezdrátové sítě s technologií WPS Další zařízení můžete do bezdrátové sítě přidávat pomocí technologie WPS (Wi-Fi Protected Setup, zabezpečené Wi-Fi nastavení). Podmínkou je, aby technologii WPS podporovalo také přidávané zařízení. Jestliže bezdrátové zařízení WPS nepodporuje, proveďte nastavení bezdrátové sítě manuálně podle pokynů v kapitole Manuální nastavení bezdrátové sítě. FSG2200HNU podporuje dvě metody WPS pro vytvoření bezpečného připojení: Konfigurace pomocí tlačítka: stačí stisknout tlačítko WPS na těle přístroje FSG2200HNU. Viz kapitola Konfigurace pomocí tlačítka. PIN konfigurace: je třeba vložit PIN zařízení na konfigurační obrazovce. Viz kapitola Konfigurace pomocí identifikačního čísla PIN. Musíte použít stejnou metodu na přístroji FSG2200HNU i na bezdrátovém zařízení. Konfigurace pomocí tlačítka 1 Zařízení, které chcete připojit, umístěte v dosahu přístroje FSG2200HNU. 2 Stiskněte tlačítko WLAN na přístroji FSG2200HNU a podržte ho po dobu 5 sekund. 3 Stiskněte tlačítko WPS na zařízení, které chcete přidat do sítě (nemusí se jednat o fyzické tlačítko, může to být softwarové tlačítko v utilitě). Nezáleží na tom, které tlačítko stisknete jako první. Druhé tlačítko však musíte stisknout během 2 minut od stisku prvního tlačítka. 4 Přístroj FSG2200HNU a bezdrátový klient vytvoří bezpečné bezdrátové propojení. Celý proces může trvat až 2 minuty. 5 Nyní se můžete bezdrátově připojit k internetu pomocí přístroje FSG2200HNU. 6

9 Konfigurace pomocí identifikačního čísla PIN 1 Zařízení, které chcete připojit, umístěte v dosahu přístroje FSG2200HNU. 2 Přihlaste se k webovému konfigurátoru FSG2200HNU na adrese (viz kapitola Přihlášení k webovému konfigurátoru ). 3 Na obrazovce Status (stav) klikněte na odkaz Network (síť) v levém panelu, a potom klikněte na Wireless LAN (bezdrátová síť LAN). Na obrazovce Wireless LAN (bezdrátová síť LAN) klikněte na kartu WPS Station (WPS stanice). 4 Do textového pole Input Station s PIN number (zadejte PIN stanice) zadejte PIN zařízení, které chcete připojit. PIN zjistíte v utilitě zařízení nebo bývá vyznačeno přímo na něm. Prostudujte si dokumentaci k zařízení, pokud nemůžete PIN nalézt. 5 Klikněte na tlačítko Start nebo Apply (použít) na obrazovce připojovaného zařízení během 2 minut od kliknutí na tlačítko Start na obrazovce webového konfigurátoru FSG2200HNU. 6 Přístroj FSG2200HNU a bezdrátový klient vytvoří bezpečné bezdrátové propojení. Celý proces může trvat až 2 minuty. 7 Nyní se můžete bezdrátově připojit k internetu pomocí přístroje FSG2200HNU. 7

10 Manuální nastavení bezdrátové sítě Konfigurujte bezdrátová zařízení tak, aby měla stejná nastavení jako přístroj FSG2200HNU. Jestliže jste neprovedli žádnou konfiguraci bezdrátového nastavení přístroje FSG2200HNU, použijte při nastavení výchozí SSID (síťové jméno) a šifrovací klíč WPA-PSK (heslo) vyznačené na zadním panelu přístroje FSG2200HNU. Postup nastavení ukážeme na příkladu Windows XP. 1 Klikněte pravým tlačítkem myši na ikonu bezdrátového adaptéru v pravém dolním rohu obrazovky. Klikněte na View Available Wireless Networks (zobrazit dostupné bezdrátové sítě). 2 Zvolte SSID jméno přístroje FSG2200HNU a klikněte na Connect (připojit) (A). Na našem příkladě je jako SSID uvedeno SecureWirelessNetwork. 8

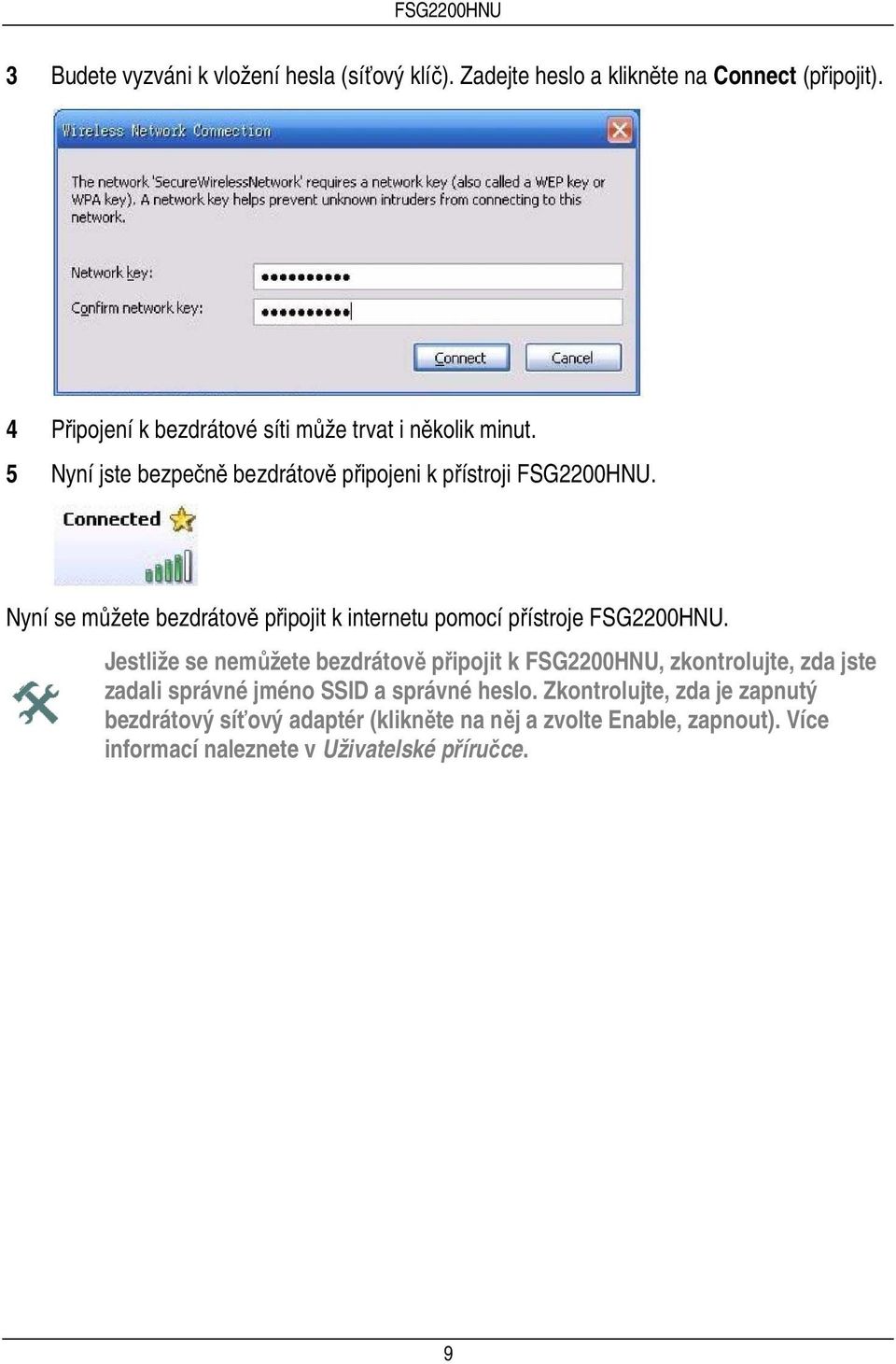

11 3 Budete vyzváni k vložení hesla (síťový klíč). Zadejte heslo a klikněte na Connect (připojit). 4 Připojení k bezdrátové síti může trvat i několik minut. 5 Nyní jste bezpečně bezdrátově připojeni k přístroji FSG2200HNU. Nyní se můžete bezdrátově připojit k internetu pomocí přístroje FSG2200HNU. Jestliže se nemůžete bezdrátově připojit k FSG2200HNU, zkontrolujte, zda jste zadali správné jméno SSID a správné heslo. Zkontrolujte, zda je zapnutý bezdrátový síťový adaptér (klikněte na něj a zvolte Enable, zapnout). Více informací naleznete v Uživatelské příručce. 9

12 Jak telefonovat Jestliže chcete telefonovat přes internet, postupujte takto: K vytočení čísla SIP, které obsahuje pouze číslice (např ), stačí zadat číslo na klávesnici telefonu. Můžete také přiřadit číslo nějakému kódu rychlé volby, a poté číslo vytočit pomocí tohoto kódu. Podrobnosti jsou v Uživatelské příručce. K vytočení čísla SIP, které obsahuje písmena, nebo pokud chcete provést hovor typu peerto-peer, musíte nejprve číslo uložit pomocí kódu rychlé volby. Podrobnosti jsou v Uživatelské příručce. Číslo pak vytočte pomocí tohoto kódu. Pokud chcete volat standardní telefonní číslo, postupujte podle pokynů poskytovatele služby VoIP. Stejně postupujte, když chcete volat telefon, který je připojen k přístroji FSG2200HNU. Dostupnost služby přesměrování hovoru si ověřte u poskytovatele. Ovládací kódy pro klávesu Flash Kombinace kláves Flash Význam Podržení probíhajícího hovoru, aby bylo možné provést druhý hovor. Přepnutí na předchozí hovor (pokud neprobíhá žádný druhý hovor). Flash 0 Ukončení podrženého hovoru; odmítnutí příchozího hovoru. Flash 1 Ukončení probíhajícího hovoru a přijmutí příchozího hovoru; aktivace podrženého hovoru. Flash 2 1. Přepínání mezi dvěma hovory. 2. Podržení probíhajícího hovoru a přijetí příchozího hovoru. 3. Rozdělení probíhajícího třímístného konferenčního hovoru na dva hovory (jeden aktivní, druhý podržený). Flash 3 Vytvoření třímístného konferenčního hovoru. Flash *98# Přepojení hovoru na jiný telefon. 10

13 Přehled funkcí Kombinace kláves Funkce Význam *98# Přepojení hovoru Přepojení hovoru na jiný telefon. *92# Volat zpět Volání posledního volajícího čísla. *95# Zapnout režim nerušit V režimu nerušit telefon nezvoní. #95# Vypnout režim nerušit *43# Zapnout režim druhý hovor #43# Vypnout režim druhý hovor *21*<číslo> Zapnout režim nepodmíněné přesměrování #21# Vypnout režim nepodmíněné přesměrování *61*<číslo> Zapnout režim přesměrování v nepřítomnosti #61# Vypnout režim přesměrování v nepřítomnosti *67*<číslo> Zapnout režim přesměrování při obsazení #67# Vypnout režim přesměrování při obsazení V režimu druhý hovor se probíhající hovor podrží, aby bylo možné přijmout druhý hovor. Na <číslo> se přesměrují všechny příchozí hovory. Poskytovatel musí tuto funkci podporovat. Na <číslo> se přesměrují příchozí hovory, pokud je nepřijmete. Poskytovatel musí tuto funkci podporovat. Na <číslo> se přesměrují příchozí hovory, pokud je telefon obsazený (tj. když právě probíhá jiný hovor). Poskytovatel musí tuto funkci podporovat. *31# Zobrazení čísla volajícího #31# Skrytí čísla volajícího Při volání na telefon připojený k FSG2200HNU postupujte podle pokynů poskytovatele VoIP. 11

14 Sdílení souborů přes port USB FSG2200HNU V této kapitole vysvětlujeme, jak sdílet soubory přes USB port. Je potřeba provést tyto kroky (jsou podrobněji vysvětleny v dalších podkapitolách): Připojit disk se soubory (USB 2.0). Viz kapitola Instalace hardwaru. Zapnout funkci sdílení souborů. Vytvořit účet (uživatelské jméno a heslo) pro sdílení souborů. Použití: soubory vyhledáte přes IP adresu zařízení FSG2200HNU. Konfigurace sdílení 1 Klikněte na volby Advanced > File Sharing (pokročilé funkce, sdílení souborů). 2 Zaškrtněte volbu Enable File Sharing Service (aktivovat sdílení) a klikněte na Apply (použít). FSG2200HNU automaticky rozpozná USB zařízení připojené k portu a uložené soubory zpřístupní ke sdílení. 12

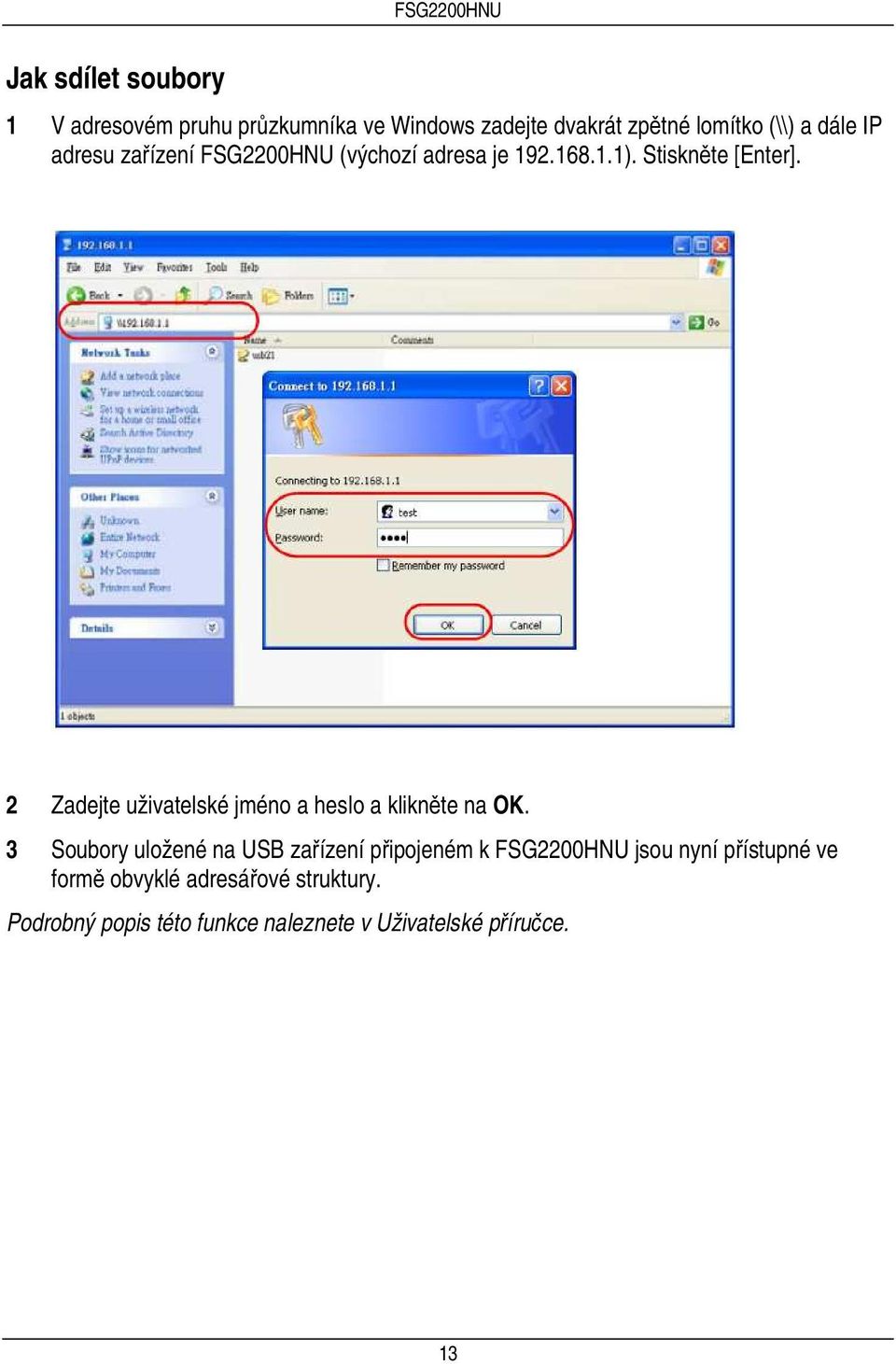

15 Jak sdílet soubory 1 V adresovém pruhu průzkumníka ve Windows zadejte dvakrát zpětné lomítko (\\) a dále IP adresu zařízení FSG2200HNU (výchozí adresa je ). Stiskněte [Enter]. 2 Zadejte uživatelské jméno a heslo a klikněte na OK. 3 Soubory uložené na USB zařízení připojeném k FSG2200HNU jsou nyní přístupné ve formě obvyklé adresářové struktury. Podrobný popis této funkce naleznete v Uživatelské příručce. 13
