1 Str: 1 z 16 OCHRANA VODNÍHO OKRUHU PŘEDEHŘEVU PLYNU V REGULAČNÍCH STANICÍCH Všeobecné informace: Zařízení smí být instalováno, uvedeno do provozu a provozována údržba pouze odborně proškolenými pracovníky montážní organizace, investora či kupujícího. Pracovníci jsou povinni dodržovat platné bezpečností a další právní předpisy vztahující se k aplikaci níže uvedeného zařízení. Při práci je mimo jiné postupovat dle postupů správné strojírenské praxe.

2 Str: 2 z Popis skříňky Line Off (obr. TT 986) Zařízení se skládá ze dvou hlavních částí: systému pro plnění pneumatického servopohonu kulových uzávěrů obsahujícího: 3 cestný ventil (1) filtr (2) manometr tlaku plynu (3) pro kontrolu ovládacího tlaku plynu servopohonu regulátor tlaku R91 (4) pojistný ventil (5) škrtící ventilky pro nastavení rychlosti O/Z řídící jednotky obsahující: vypínací jednotku SH (10) pro kontrolu tlaku vody ve vodním okruhu tlakový spínač (9) pneurozvaděč 5/2 (6) ovládacího tlaku plynu pro servopohon manometr tlaku vodního okruhu (11) Plyn je na vstupu filtrován přes filtrační patronu filtru (2). Tlak plynu je regulován regulátorem (4) na hodnotu pracovního tlaku 6,5 bar dvojčinných servopohonů Servopohon je chráněn náhlým vzestupem ovládacího tlaku pojistným ventilem, který přetlak uvolní do atmosféry. Pokud je tlak ve vodním okruhu v provozních hodnotách, pak vypínací jednotka SH drží pneurozvaděč 5/2 v poloze která odpovídá otevření kulových uzávěrů. Pokud dojde k vzestupu (volitelně i k poklesu) hlídaného tlaku ve vodním okruhu mimo nastavenou hodnotu, vypínací jednotka SH přestaví pneurozvaděč 5/2 a pneuservopohony uzavřou kulové uzávěry. Je-li hlídaný tlak vody v rozsahu provozních parametrů pak je možno ručním ovladačem (ovládací pačkou) znovu kulové uzávěry otevřít. Kulové uzávěry vodního okruhu mohou být i ručně uzavřeny stlačením tlačítka na vypínací jednotce SH Rychlost zavírání a otvírání kulových uzávěrů je možné měnit dvěma škrtícími ventilky, které jsou na pneurozvaděč a jejich manipulace je možná po sundání čelního panelu skříňky Line Off. Na tomto panelu jsou i pokyny pro manipulaci s ventilky. 2

ovládacího tlaku plynu servopohonu regulátor tlaku R91 (4) pojistný ventil (5) škrtící ventilky pro nastavení rychlosti O/Z řídící jednotky obsahující: vypínací jednotku SH 11-94 (10) pro kontrolu

3 Str: 3 z Uvedení do provozu. 2.1 Připojení, které je nutné provést. Po instalaci kulových uzávěrů s dvojčinnými pneupohony na potrubí ochrany vodního okruhu proveďte následující úkony: Impulsní trubičkou ø10x1 propojte potrubí před regulátorem regulační řady s 3 cestným ventilem skříňky Line Off (viz nápis SUPPLY na obrázku). Min. požadovaný tlak je 7 bar. Impulsní trubičkou ø10x1 propojte potrubí vodního okruhu s vypínací jednotkou SH 11-9 (viz nápis SENSING LINE na obrázku) Impulsními trubičkami ø10x1 propojte výstup z pneurozvaděče 5/2 na zadní straně skříňky Line Off (obr pos.20 a 16) s pneupohonem kulových uzávěrů. 3

před regulátorem regulační řady s 3 cestným ventilem skříňky Line Off (viz nápis SUPPLY na obrázku). Min. požadovaný tlak je 7 bar.

4 Str: 4 z Nastavení. Nastavení pracovního tlaku pro pneupohon kulových uzávěrů: Napájecí tlak servopohonu je regulován regulátorem R 91 a nastavení je možno sledovat na manometru. Regulátor je od výrobce nastaven na hodnotu 6,5 bar. Pojistný ventil, který je z boku namontován na regulátor je pevně nastaven na hodnotu 8 bar. Pro změnu nastavení ovládacího tlaku na regulátoru odšroubujte víčko pos. 17 a otáčejte maticí pos. 15. Pro zvýšení tlaku ve směru hodinových ručiček, pro snížení proti směru. Nastavení sledujte na manometru. Po nastavení ovládacího tlaku servopohonu zašroubujte víčko pos. 17 4

manometru. Regulátor je od výrobce nastaven na hodnotu 6,5 bar.

5 Str: 5 z 16 Nastavení vypínací jednotky SH Nastavení vypínacích tlaků vodního okruhu jednotky SH je uvedenu na štítku zařízení. Štítek je na dvířkách skříňky Line Off. Pokud potřebujete toto nastavení změnit: a) odšroubujte krytku 31 b) pro změnu nastavení vypínání na vzestup otáčejte maticí 10. Pro zvýšení vypínacího tlaku ve směru hodinových ručiček, pro snížení, proti směru. Pro změnu nastavení vypínání na pokles, otáčejte kroužkem 12. Pro zvýšení vypínacího tlaku ve směru hodinových ručiček, pro snížení, proti směru c) pokud požadujete změnu nastavení vypínacích tlaků mimo rozsah Wao, je nutné vyměnit pružinu 22 (vzestup) nebo 20 (pokles). Vhodnou pružinu vyberte z tabulky TT 984, nebo TT 985. Před uvedením do zařízení do provozu zkontrolujte vypínací hodnoty na vzestup a pokles. Pokud pružinu 20 odstraníte, bude vypínací jednotka reagovat pouze na vzestup tlaku d) zašroubujte krytku 31 5

Pro zvýšení vypínacího tlaku ve směru hodinových ručiček, pro snížení, proti směru. Pro změnu nastavení vypínání na pokles, otáčejte kroužkem 12.

6 Str: 6 z Uvedení do provozu. Pro uvedení do provozu skříňky Line Off pro ochranu vodního okruhu proveďte: a) pro uvedení Line Off do provozu, přestavte páku kulového uzávěru do pracovní polohy (obr.3 na následující straně) b) zkontrolujte nastavení ovládacího tlaku servopohonů na manometru regulátoru R91. Regulátor je dodáván s nastavenou hodnotou výstupního tlaku 6,5 bar, případně tento tlak na tuto hodnotu upravte dle odstavce 6.2 c) přestavte páčku ovládacího pneumatického rozvaděče doprava (obr.2). Pneumatický rozvaděč je znázorněn v příloze tohoto manuálu, výkres č Přestavením páčky jsou kulové uzávěry ochrany vodního okruhu otevřeny d) zkontrolujte nastavení vypínacího tlaku vodního okruhu na ovládací jednotce SH 11-94, případně vypínací tlak pro vodní okruh upravte podle pokynů odstavce 6.2. Hodnotu tlaku vody ve vodním okruhu odečtěte z manometru na ovládací jednotce e) podle provozních pokynů nastavte rychlost otvírání a zavírání kulových uzávěrů ochrany vodního okruhu přestavěním škrtících ventilků pneumatického rozvaděče (pos.13a a 13B schematu TT 986). Uvolněte kontramatku stavěcího šroubku v ose škrtícího ventilku a utahováním/povolováním stavěcího šroubku zpomalujete/zrychlujete plnění nebo vyprazdňování ovládacího servopohonu kulových uzávěrů. Po nastavení stavěcí šroubky zajistěte utažením kontramatky f) pro ruční uzavření kulových uzávěrů ochrany vodního okruhu stačte tlačítko obr.6 6

3 na následující straně) b) zkontrolujte nastavení ovládacího tlaku servopohonů na manometru regulátoru R91.

7 Str: 7 z 16 7

8 Str: 8 z Seznam příloh T.T T.T. 984 T.T. 985 Skříňka Line Off Regulátor tlaku R91 Filtr CF 14/97 Pneumatický rozvaděč 5/2 Vypínací jednotka SH Vypínací jednotka SH s pneumatickým rozvaděčem Rozsahy pružin pro vypínací jednotku mod Rozsahy pružin pro vypínací jednotku mod 105 8

Vypínací jednotka SH 11-94 Vypínací jednotka SH 11-94 s pneumatickým rozvaděčem

9 Str: 9 z 16 9

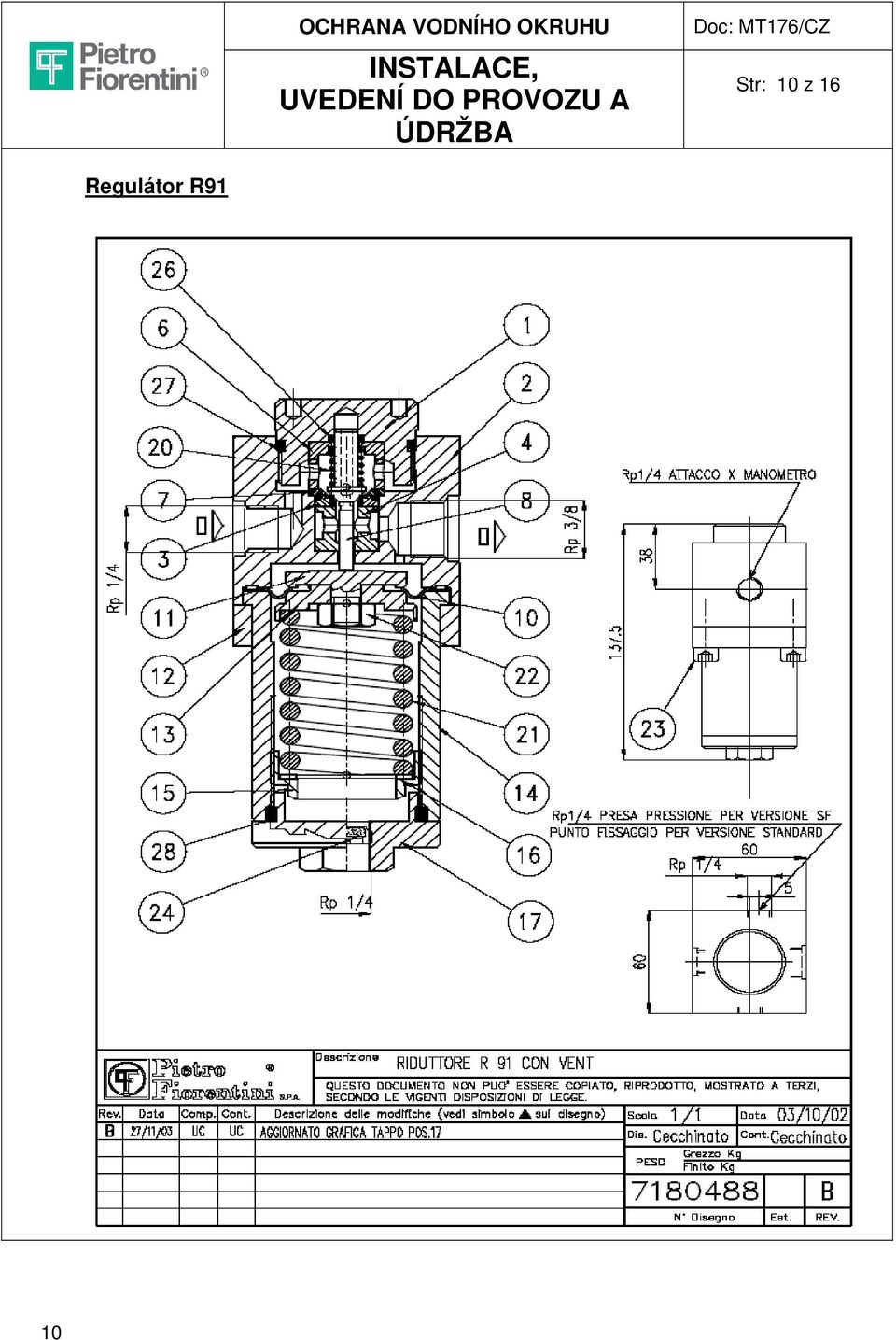

10 Str: 10 z 16 Regulátor R91 10

11 Str: 11 z 16 Filtr 11

12 Str: 12 z 16 Pneumatický rozvaděč 5/2 12

13 Str: 13 z 16 Vypínací jednotka SH tlaku vody 13

14 Str: 14 z 16 Sestava pneumatického rozvaděče 5/2 a vypínací jednotky SH

15 Str: 15 z 16 15

16 Str: 16 z 16 V případě potřeby dalších upřesňujících podkladů budou tyto zaslány na vyžádání 16
