1 F E R E L, s. r. o. NÁVOD PRO MONTÁŽ A POUŽITÍ Integrovaný solární kolektorový systém typ: plochý Modelové označení : ISKS FEREL - 09 ISKS FEREL - 10 Zhotovitel: FEREL s.r.o. nám. O. Foltýna 52/ Karviná Staré Město tel, fax: ferel@ferel.cz

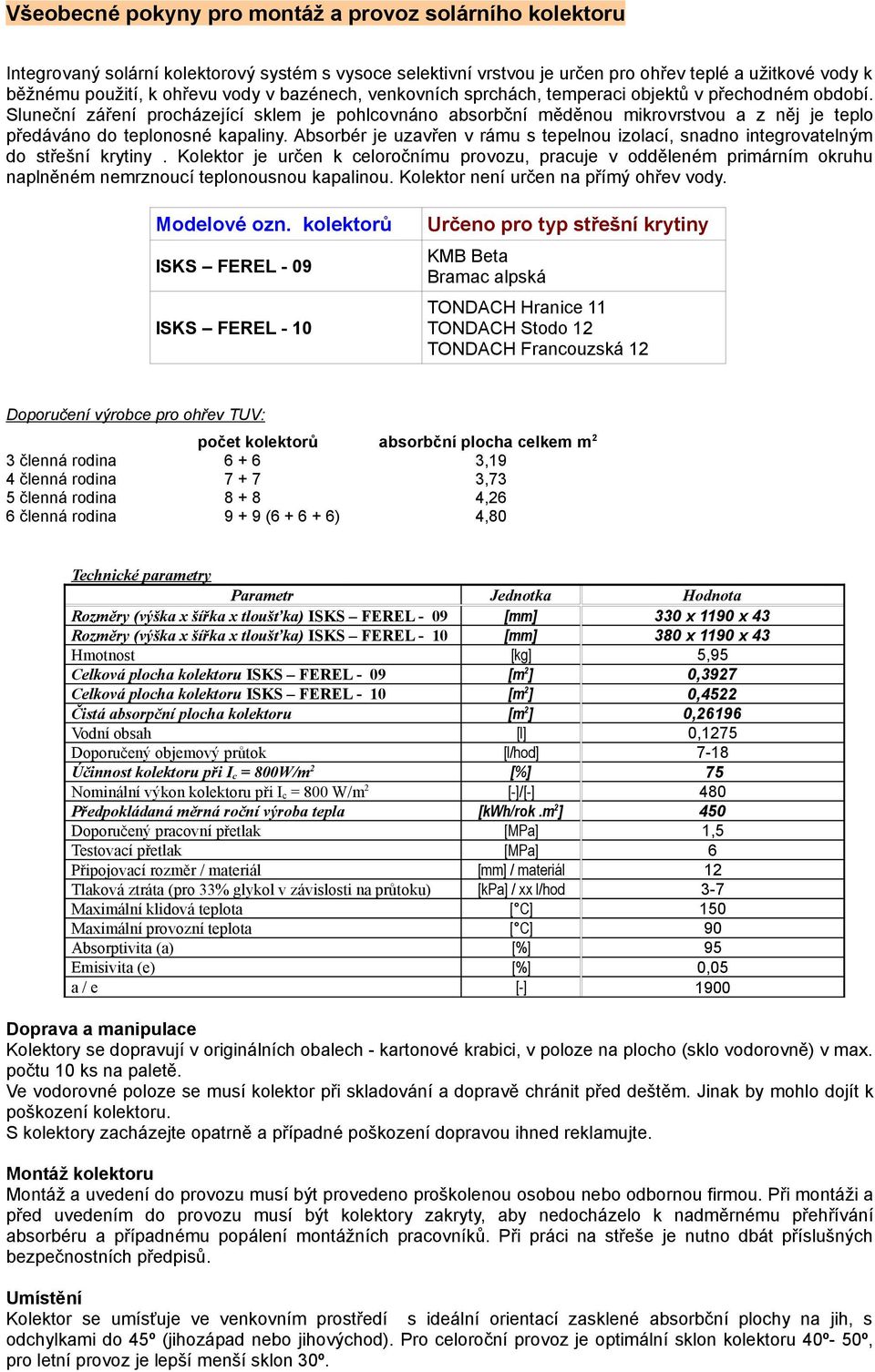

2 Všeobecné pokyny pro montáž a provoz solárního kolektoru Integrovaný solární kolektorový systém s vysoce selektivní vrstvou je určen pro ohřev teplé a užitkové vody k běžnému použití, k ohřevu vody v bazénech, venkovních sprchách, temperaci objektů v přechodném období. Sluneční záření procházející sklem je pohlcovnáno absorbční měděnou mikrovrstvou a z něj je teplo předáváno do teplonosné kapaliny. Absorbér je uzavřen v rámu s tepelnou izolací, snadno integrovatelným do střešní krytiny. Kolektor je určen k celoročnímu provozu, pracuje v odděleném primárním okruhu naplněném nemrznoucí teplonousnou kapalinou. Kolektor není určen na přímý ohřev vody. Modelové ozn. kolektorů Určeno pro typ střešní krytiny ISKS FEREL - 09 KMB Beta Bramac alpská ISKS FEREL - 10 TONDACH Hranice 11 TONDACH Stodo 12 TONDACH Francouzská 12 Doporučení výrobce pro ohřev TUV: 3 členná rodina 4 členná rodina 5 členná rodina 6 členná rodina počet kolektorů ( ) absorbční plocha celkem m2 3,19 3,73 4,26 4,80 Technické parametry Parametr Rozměry (výška x šířka x tloušťka) ISKS FEREL - 09 Rozměry (výška x šířka x tloušťka) ISKS FEREL - 10 Hmotnost Celková plocha kolektoru ISKS FEREL - 09 Celková plocha kolektoru ISKS FEREL - 10 Čistá absorpční plocha kolektoru Vodní obsah Doporučený objemový průtok Účinnost kolektoru při Ic = 800W/m2 Nominální výkon kolektoru při Ic = 800 W/m2 Předpokládaná měrná roční výroba tepla Doporučený pracovní přetlak Testovací přetlak Připojovací rozměr / materiál Tlaková ztráta (pro 33% glykol v závislosti na průtoku) Maximální klidová teplota Maximální provozní teplota Absorptivita (a) Emisivita (e) a/e Jednotka [mm] [mm] [kg] [m2] [m2] [m2] [l] [l/hod] [%] [-]/[-] [kwh/rok.m2] [MPa] [MPa] [mm] / materiál [kpa] / xx l/hod [ C] [ C] [%] [%] [-] Hodnota 330 x 1190 x x 1190 x 43 5,95 0,3927 0,4522 0, , , , Doprava a manipulace Kolektory se dopravují v originálních obalech - kartonové krabici, v poloze na plocho (sklo vodorovně) v max. počtu 10 ks na paletě. Ve vodorovné poloze se musí kolektor při skladování a dopravě chránit před deštěm. Jinak by mohlo dojít k poškození kolektoru. S kolektory zacházejte opatrně a případné poškození dopravou ihned reklamujte. Montáž kolektoru Montáž a uvedení do provozu musí být provedeno proškolenou osobou nebo odbornou firmou. Při montáži a před uvedením do provozu musí být kolektory zakryty, aby nedocházelo k nadměrnému přehřívání absorbéru a případnému popálení montážních pracovníků. Při práci na střeše je nutno dbát příslušných bezpečnostních předpisů. Umístění Kolektor se umísťuje ve venkovním prostředí s ideální orientací zasklené absorbční plochy na jih, s odchylkami do 45º (jihozápad nebo jihovýchod). Pro celoroční provoz je optimální sklon kolektoru 40º- 50º, pro letní provoz je lepší menší sklon 30º.

3 Ochrana proti blesku Pro solární systémy je předepsaná ochrana proti blesku. Při montáži na střechu musí být kolektory vodivě propojeny se systémem ochrany před bleskem. Je třeba dodržet normu ČSN Elektrické zapojení solárního systému Zařízení je potřeba zapojit podle použitého regulátoru. Elektrické spoje mezi snímačem kolektoru a regulátorem spájet a následně vodotěsně zaizolovat. Dodržovat platné vyhlášky a normy. Kompletní funkce zařízení je zajištěna jen tehdy, jsou-li zapojeny všechny snímače a přístroje. Rozsah dodávky solárního kolektoru solární kolektor montážní návod ke stažení na registrační list pro poskytnutí záruky ke stažení na vruty do dřeva 5 x 30 (3 ks - 1 panel) spojovací materiál potrubí (dle projektu) Příprava střechy pro montáž integrovaného solárního kolektoru Je nutné dodržet vzdálenosti mezi latěmi pro umístění kolektoru. Rozteče latí udává výrobce střešních tašek. Před montáží je nezbytné ponechat ve střeše otvor odstraněním střešních tašek větší, než bude samotná plocha kolektoru, pro možnou manipulaci pracovníků s kolektorem na střeše. Montáž kolektorů 1. Odstranit střešní tašky (nepokládat u nové střechy) v místě umístění střešních kolektorů. 2. Pokládat kolektory na laťování od dolního kolektoru. Vruty připevnit v místech otvorů na solárním panelu na střešní latě. 3. Usazení upevnění kolektorů nad sebou, až do celkového požadovaného počtu (upevnění viz. bod 2). 4. Ve vzdálenosti 2 střešních tašek ukládat druhou (a další) řadu kolektorů. Odstup 2 tašek zvýhodní přístup v případě jakékoliv poruchy nebo závady.

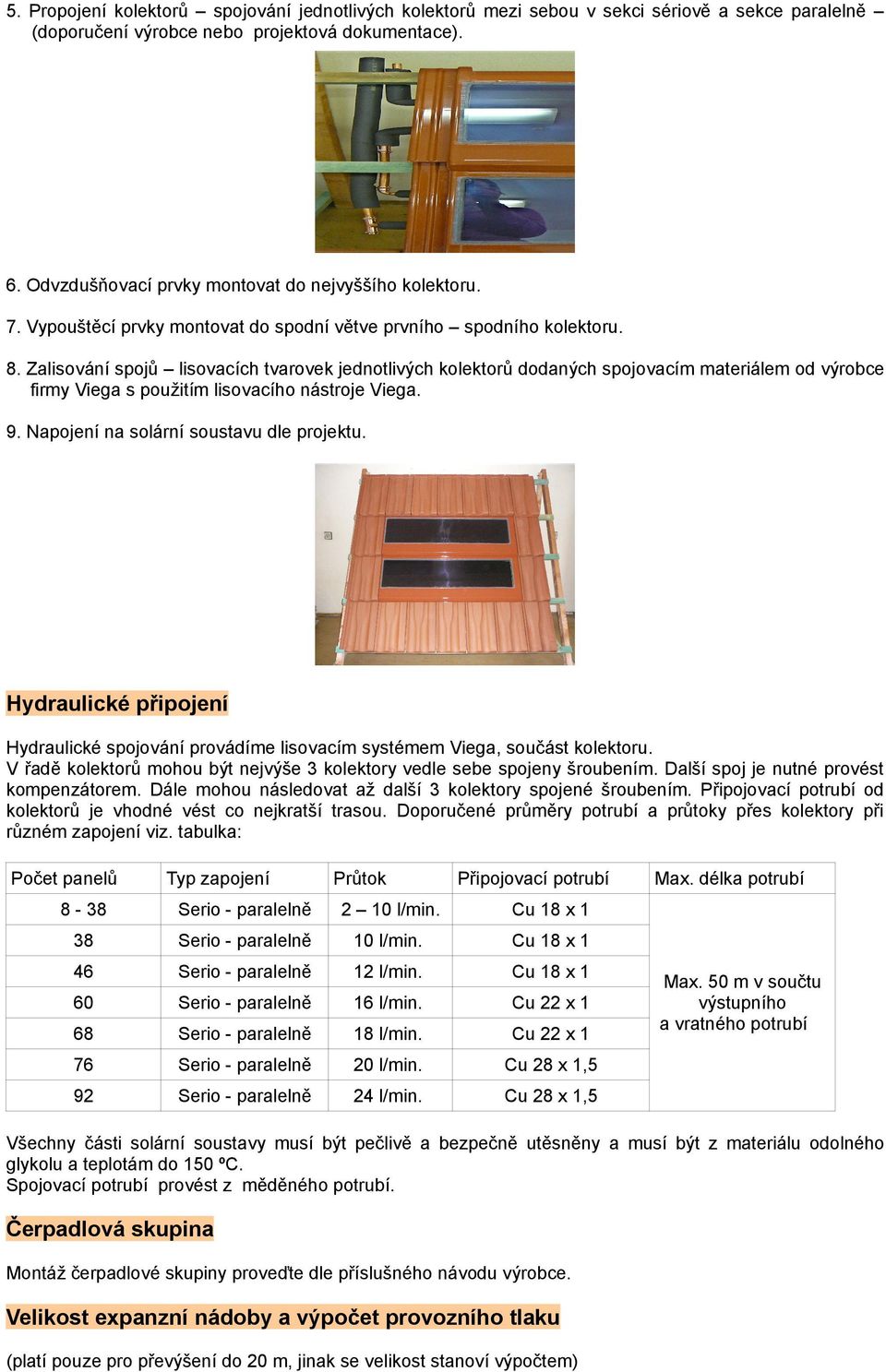

4 5. Propojení kolektorů spojování jednotlivých kolektorů mezi sebou v sekci sériově a sekce paralelně (doporučení výrobce nebo projektová dokumentace). 6. Odvzdušňovací prvky montovat do nejvyššího kolektoru. 7. Vypouštěcí prvky montovat do spodní větve prvního spodního kolektoru. 8. Zalisování spojů lisovacích tvarovek jednotlivých kolektorů dodaných spojovacím materiálem od výrobce firmy Viega s použitím lisovacího nástroje Viega. 9. Napojení na solární soustavu dle projektu. Hydraulické připojení Hydraulické spojování provádíme lisovacím systémem Viega, součást kolektoru. V řadě kolektorů mohou být nejvýše 3 kolektory vedle sebe spojeny šroubením. Další spoj je nutné provést kompenzátorem. Dále mohou následovat až další 3 kolektory spojené šroubením. Připojovací potrubí od kolektorů je vhodné vést co nejkratší trasou. Doporučené průměry potrubí a průtoky přes kolektory při různém zapojení viz. tabulka: Počet panelů Typ zapojení Průtok Připojovací potrubí l/min. Cu 18 x l/min. Cu 18 x l/min. Cu 18 x l/min. Cu 22 x l/min. Cu 22 x l/min. Cu 28 x 1, l/min. Cu 28 x 1,5 Max. délka potrubí Max. 50 m v součtu výstupního a vratného potrubí Všechny části solární soustavy musí být pečlivě a bezpečně utěsněny a musí být z materiálu odolného glykolu a teplotám do 150 ºC. Spojovací potrubí provést z měděného potrubí. Čerpadlová skupina Montáž čerpadlové skupiny proveďte dle příslušného návodu výrobce. Velikost expanzní nádoby a výpočet provozního tlaku (platí pouze pro převýšení do 20 m, jinak se velikost stanoví výpočtem)

5 Velikost expanzní nádoby Expanzní nádoba v solárních soustavách musí být dimenzována na teplotní rozdíl daný minimální teplotou v zimním období (až do -20ºC) a maximální teplotou v letním období a na pojmutí objemu kapaliny všech kolektorů pro případ stagnace (maximální teplota kolektoru při zastaveném průtoku a velkou intenzitou slunečního záření). V solární soustavě s nuceným oběhem se používají tlakové expanzní nádoby s membránou z materiálu odolného propylen-glykolům a maximálním dovolený pracovním tlakem min. 6 bar. Doporučená velikost expanzní nádoby viz. tabulka: Plocha kolektorů m² ks Velikost expanzní nádoby v litrech Do Do Do Do Do Do Do Do Max. délka potrubí Max. 50 m v součtu výstupního a vratného potrubí Výpočet provozního tlaku soustavy Přetlak v solární soustavě se stanoví podle vztahu p=1,3 + (0,1 x h) p...tlak v solární soustavě (bar) h...výška od mamonetru do středu kolektorového pole /m/ Přetlak nastavte upuštěním solární kapaliny po provedení tlakové zkoušky. Výpočet přednastaveného tlaku expanzní nádoby Výchozí přetlak v expanzní nádobě upravte před naplněním systému oproti vypočtenému přetlaku soustavy na hodnotu o 0,5 bar nižší. Pexp= p - 0,5 /bar/ K nastavení přetlaku použijte běžný tlakoměr pro kontrolu tlaku v pneumatikách s odpovídajícím rozsahem. Expanzní nádoba má pod víčkem bežný automobilový ventilek. Příklad výpočtu provozního tlaku soustavy: Výška od manometru do středu kolektorového pole: h = 10 m Přetlak v solární soustavě (na tuto hodnotu se natlakuje solární systém): p = 1,3 + (0,1x h) = 1,3 + (0,1 x 10) = 2,3 bar Příklad výpočtu tlaku v expanzní nádobě Přednastavený tlak v expanzní nádobě se upraví před napuštěním systému na hodnotu: pexp= p 0,5 = 2,3 0,5 = 1,8 bar Instalace odvzdušňovačů Místo odvzdušnění proveďte v nejvyšším bodě soustavy. Odvzdušnění je dobré vybavit místním rozšířením na potrubí pro uklidnění proudění a dobrou separaci bublinek z kapaliny. Pro dokonalé odstranění bublinek z okruhu se doporučuje vybavit čerpadlovou skupinu tzn. Separátorem vzduchu. Naplnění, propláchnutí, kontrola těsnosti a odvzdušnění systému Naplnění K naplnění systému použijte plnící stanici s nádobou na solární kapalinu a plnícím čerpadlem. Přívodní hadici připojte na napouštěcí ventil a ventil úplně otevřete. Vratnou hadici připojte na vypouštěcí ventil a ventil úplně otevřete. Integrovaný kulový ventil v průtokoměru uzavřete (drážka na seřizovacím šroubu

6 průtokoměru musí být vodorovně). Otevřete zpětný ventil nad čerpadlem tím, že kulový ventil otočíte do polohy 45º. Zapněte plnící čerpadlo a nalijte dostatečné množství solární kapaliny do nádoby plnící stanice a naplňte solární systém. Propláchnutí Pomocí plnící stanice proplachujte solární okruh nejméně 15 minut. Aby se dokonale odstranil vzduch ze systému, občas krátce otevřete integrovaný kulový ventil průtokoměru. Odvzdušnění systému Při běžícím plnícím čerpadle uzavřete vypouštěcí ventil a zvyšte tlak asi na 5 bar. Zavřete napouštěcí ventil plnící čerpadlo, otevřete regulační šroub na průtokoměru, neodpojujte hadice plnícího čerpadla. Oběhové čerpadlo nastavte na nejvyšší stupeň a několikerým zapnutím a vypnutím odvzdušněte systém (odvzdušněné čerpadlo pracuje téměř neslyšně). Průběžně sledujte tlak v systému a při jeho poklesu jej zvyšte zapnutím plnícího čerpadla a otevřením napouštěncího ventilu na 5 bar. Odvzdušnění opakujte tak dlouho, dokud plovák v regulačním ventilu průtokoměru nezaujme při provozu čerpadla stálou polohu a nebudou se objevovat v průtokoměru žádné bublinky. Poté nechte alespoň 5 minut běžet oběhové čerpadlo. V případě použití automatického odvzdušňovacího ventilu, kdekoliv v solárním okruhu, tento ventil po odvzdušnění uzavřete. Tlaková zkouška těsnosti Při tlaku 5 bar prohlédněte celý systém ( všechny spoje, sluneční kolektory, armatury atd.), přičemž se nesmějí projevovat viditelné netěsnosti. Soustavu nechte pod tlakem nejméně 2 hodiny, po kterých proveďte novou prohlídku. Výsledek zkoušky považujte za úspěšný, neobjeví-li se netěsnosti a nebo neprojeví-li se znatelný pokles tlaku v soustavě. Nastavte provozní tlak. Nastavte čerpadlo na vhodnou rychlost a nastavte průtok podle průtokoměru. Odpojte hadice plnicí stanice a na napouštěcí a vypouštěcí ventily našroubujte uzávěry. Kulový ventil nad čerpadlem zcela otevřete. Zařízení opět odvzdušněte po několika dnech provozu. Solární systém nevyplachujte vodou, protože se většinou zcela nevyprázdní a vzniká riziko poškození mrazem. Spuštění Proveďte nastavení regulátoru solárního systému dle příslušného návodu. Kolektory odkryjte. Pod výtok z pojišťovacího ventilu umístěte nádobu schopnou pojmout obsah kapaliny v systému. Zkontrolujte spínání oběhového čerpadla regulátorem při dosažení požadované diference mezi slunečními kolektory a sekundárním okruhem. Provoz, kontrola a údržba Solární systém pracuje bez obsluhy a téměř bez potřeby údržby. Přesto je důležité v prvních dnech po uvedení do provozu zkontrolovat správnou funkci systému. Kontroluje se zejména teplota, tlak v systému a chod čerpadla. Jednou ročně, nejlépe za slunečného dne je nutné zkontrolovat funkčnost a upevnění kolektoru, těsnost a tlak v systému, včetně tlaku v expanznéí nádobě, chod čerpadla. Minimálně jednou za 2 roky se musí provést kontrola mrazuvzdornosti solární kapaliny. Doplnění systému se musí provést stejnou teplonosnou kapalinou, jakou byl systém naplněn. Systém se nesmí doplňovat vodou.
