1 Úvodní část Úvod Povodňovým plánem rozumíme dokumenty, které : obsahují způsob zajištění včasných a spolehlivých informací o vývoji povodně možnosti ovlivnění odtokového režimu organizaci a přípravu zabezpečovacích prací způsob zajištění včasné aktivizace povodňových orgánů zabezpečení hlásné a hlídkové služby a ochrany objektů přípravy a organizace ochranných prací a zajištění povodní narušených základních funkcí v objektech a v území stanovené směrodatné limity stupňů povodňové aktivity Pozn.: Povodní rozumíme: ( 64 zákona č. 254/2001 Sb., o vodách o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů) (1) Povodněmi se pro účely tohoto zákona rozumí přechodné výrazné zvýšení hladiny vodních toků nebo jiných povrchových vod, při kterém voda již zaplavuje území mimo koryto vodního toku a může způsobit škody. Povodní je i stav, kdy voda může způsobit škody tím, že z určitého území nemůže dočasně přirozeným způsobem odtékat nebo její odtok je nedostatečný, případně dochází k zaplavení území při soustředěném odtoku srážkových vod. Povodeň může být způsobena přírodními jevy, zejména táním, dešťovými srážkami nebo chodem ledů (přirozená povodeň), nebo jinými vlivy, zejména poruchou vodního díla, která může vést až k jeho havárii (protržení) nebo nouzovým řešením kritické situace na vodním díle (zvláštní povodeň). (2) Povodeň začíná vyhlášením druhého nebo třetího stupně povodňové aktivity ( 70) a končí odvoláním třetího stupně povodňové aktivity, není-li v době odvolání třetího stupně povodňové aktivity vyhlášen druhý stupeň povodňové aktivity. V tom případě končí povodeň odvoláním druhého stupně povodňové aktivity. Povodní je rovněž situace uvedená v odstavci 1, při níž nebyl vyhlášen druhý nebo třetí stupeň povodňové aktivity, ale stav nebo průtok vody v příslušném profilu nebo srážka dosáhla směrodatné úrovně pro některý z těchto stupňů povodňové aktivity podle povodňového plánu příslušného územního celku. Pochybnosti o tom, zda v určitém území a v určitém čase byla povodeň, rozhoduje, je-li splněna některá z těchto podmínek, vodoprávní úřad. (3) Za nebezpečí povodně se považují situace zejména při a) dosažení stanoveného limitu vodního stavu nebo průtoku ve vodním toku a jeho stoupající tendenci, b) déletrvajících vydatných dešťových srážkách, popřípadě prognóze nebezpečí intenzivních dešťových srážek, očekávaném náhlém tání, nebezpečném chodu ledů nebo při vzniku nebezpečných ledových zácp a nápěchů, nebo c) vzniku mimořádné situace na vodním díle, kdy hrozí nebezpečí jeho poruchy. Povodňovými opatřeními rozumíme: ( 65 zákona č. 254/2001 Sb., o vodách o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů) (1) Přípravná opatření a opatření při nebezpečí povodně jsou: a) stanovení záplavových území, b) vymezení směrodatných limitů stupňů povodňové aktivity, c) povodňové plány, d) povodňové prohlídky, e) příprava předpovědní a hlásné povodňové služby, f) organizační a technická příprava, g) vytváření hmotných povodňových rezerv, h) vyklízení záplavových území, strana 3

2 i) příprava účastníků povodňové ochrany, j) činnost předpovědní povodňové služby, k) činnost hlásné povodňové služby, l) varování při nebezpečí povodně, m) zřízení a činnost hlídkové služby, n) evidenční a dokumentační práce. (2) Opatření za povodně jsou: a) řízené ovlivňování odtokových poměrů, b) povodňové zabezpečovací práce, c) povodňové záchranné práce, d) zabezpečení náhradních funkcí a služeb v území zasaženém povodní. (3) Součástí povodňových opatření jsou dokumentační práce, vyhodnocení povodňové situace včetně vzniklých povodňových škod, příčin negativně ovlivňujících průběh povodně, účinnosti přijatých opatření a návrhy na úpravu povodňových opatření. (4) Povodňová opatření ve smyslu ustanovení 65 tohoto zákona nejsou výstavba, údržba a opravy staveb a ostatních zařízení sloužících k ochraně před povodněmi, jakož i investice vyvolané povodněmi. Podklady Zákon č. 254/2001 Sb., (vodní zákon) Zákon č. 128/2000 Sb., o obcích Metodický pokyn MŽP k zabezpečení hlásné a předpovědní povodňové služby (2003) Povodňový plán Města Náchoda, jako obce s rozšířenou působností (2003) Povodňový plán pro město Hronov (2003) Digitální povodňový plán Královéhradeckého kraje Základní identifikační údaje Název města Výškový systém v textu Povodňový orgán Vyšší povodňový orgán Vodoprávní úřad Náchod, spravovaný městským úřadem Náchodě Balt po vyrovnání (Bpv) Povodňová komise Města Náchoda Povodňová komise Města Náchoda, jako obce s rozšířenou působností Městský úřad Náchod, odbor životního prostředí strana 4

3 Věcná část povodňového plánu 1. Charakteristika zájmového území 1.1.Vodní toky, které mohou působit významné škody Jedná se hlavně o tyto vodní toky: Metuje, Radechovka, Střela a bezejmenné vodoteče, které jsou přítoky Metuje Metuje Pro zatopení současně zastavěného území města Náchoda má tento tok rozhodující vliv. Limity pro vyhlašování stupňů povodňové aktivity Stupeň aktivity Místo Výška hladiny (cm) Průtok (m 3 /s) I. BDĚLOST II. POHOTOVOST III. OHROŽENÍ Hronov 80 18,2 Hronov ,4 Hronov ,6 Metuje protéká spravovaným územím v úseku ř.km. cca 30, 00 40, 00. Do spravovaného území přitéká z k.ú. Velké Poříčí a odtéká v k.ú. Bražec. Jedná se o významný vodní tok, jehož potenciál může způsobit nejčastěji závažné škody. Tok je v současně zastavěném území v převážné části upravený. Na toku se nachází několik vodních děl (jezy Teplárna, Pivovar, Mlýn), které vodu v toku vzdouvají. Popis toku spolu s fotodokumentací je obsahem Přílohy č.1 tohoto plánu. Tok spravuje Povodí Labe státní podnik Hradec Králové. N-leté průtoky Hydrologické údaje Q n Q 1 Q 5 Q 10 Q 50 Q 100 m 3 s -1 23,4 48, ,7 114 pozn.: hodnoty N-letých průtoků jsou vztaženy k hydrografickému celku limnigraf v Hronově, ř. km 45,7, číslo hydrologického pořadí : , plocha povodí celkem: 248,07 km 2 strana 5

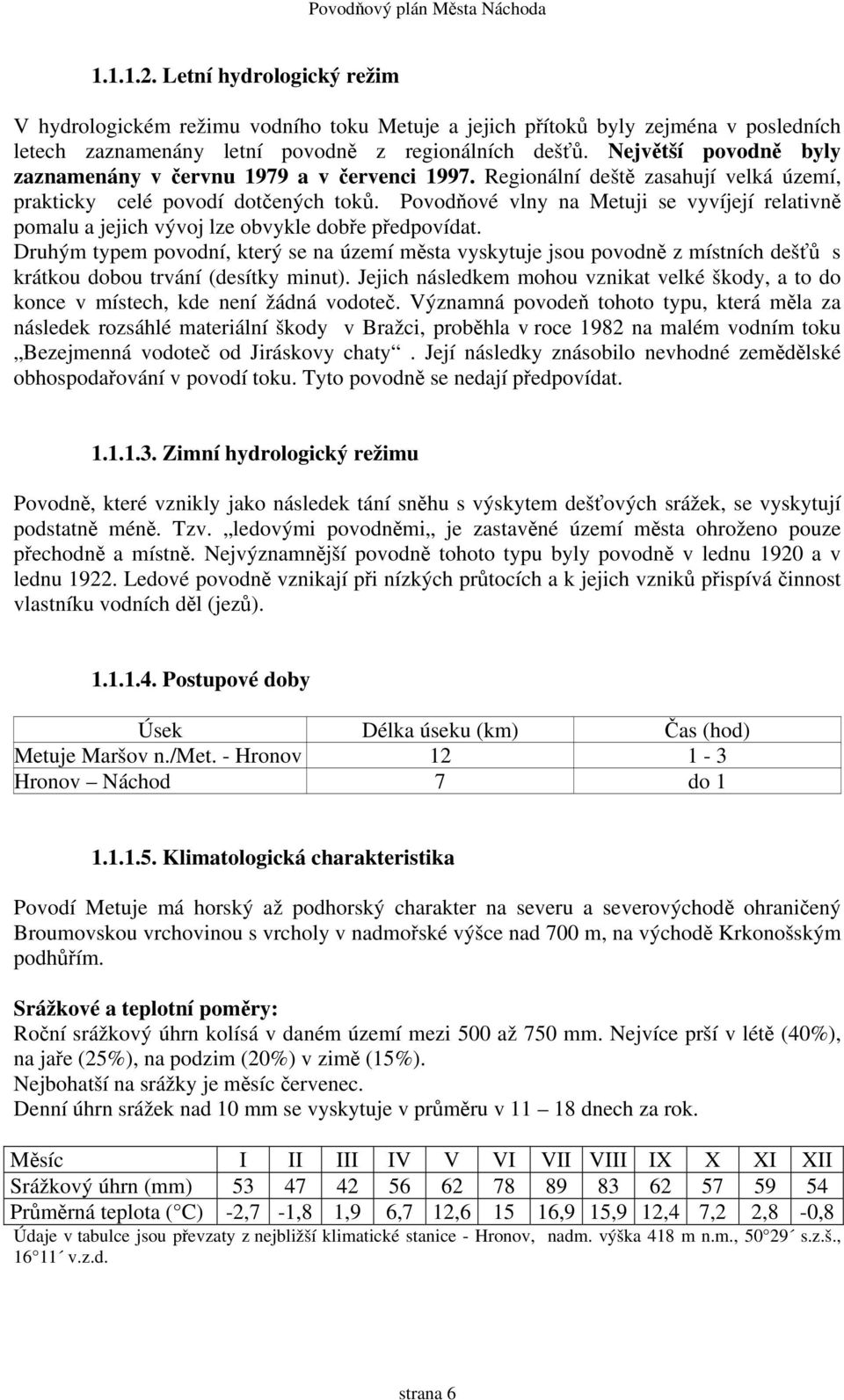

4 Letní hydrologický režim V hydrologickém režimu vodního toku Metuje a jejich přítoků byly zejména v posledních letech zaznamenány letní povodně z regionálních dešťů. Největší povodně byly zaznamenány v červnu 1979 a v červenci Regionální deště zasahují velká území, prakticky celé povodí dotčených toků. Povodňové vlny na Metuji se vyvíjejí relativně pomalu a jejich vývoj lze obvykle dobře předpovídat. Druhým typem povodní, který se na území města vyskytuje jsou povodně z místních dešťů s krátkou dobou trvání (desítky minut). Jejich následkem mohou vznikat velké škody, a to do konce v místech, kde není žádná vodoteč. Významná povodeň tohoto typu, která měla za následek rozsáhlé materiální škody v Bražci, proběhla v roce 1982 na malém vodním toku Bezejmenná vodoteč od Jiráskovy chaty. Její následky znásobilo nevhodné zemědělské obhospodařování v povodí toku. Tyto povodně se nedají předpovídat Zimní hydrologický režimu Povodně, které vznikly jako následek tání sněhu s výskytem dešťových srážek, se vyskytují podstatně méně. Tzv. ledovými povodněmi je zastavěné území města ohroženo pouze přechodně a místně. Nejvýznamnější povodně tohoto typu byly povodně v lednu 1920 a v lednu Ledové povodně vznikají při nízkých průtocích a k jejich vzniků přispívá činnost vlastníku vodních děl (jezů) Postupové doby Úsek Délka úseku (km) Čas (hod) Metuje Maršov n./met. - Hronov Hronov Náchod 7 do Klimatologická charakteristika Povodí Metuje má horský až podhorský charakter na severu a severovýchodě ohraničený Broumovskou vrchovinou s vrcholy v nadmořské výšce nad 700 m, na východě Krkonošským podhůřím. Srážkové a teplotní poměry: Roční srážkový úhrn kolísá v daném území mezi 500 až 750 mm. Nejvíce prší v létě (40%), na jaře (25%), na podzim (20%) v zimě (15%). Nejbohatší na srážky je měsíc červenec. Denní úhrn srážek nad 10 mm se vyskytuje v průměru v dnech za rok. Měsíc I II III IV V VI VII VIII IX X XI XII Srážkový úhrn (mm) Průměrná teplota ( C) -2,7-1,8 1,9 6,7 12, ,9 15,9 12,4 7,2 2,8-0,8 Údaje v tabulce jsou převzaty z nejbližší klimatické stanice - Hronov, nadm. výška 418 m n.m., s.z.š., v.z.d. strana 6

5 Sněhové podmínky: Sníh se na území města vyskytuje v průměru 25 až 45 dnů v roce. V průměru se sněhová pokrývka vytváří v druhé dekádě prosince. Pokrytí končí od 2. dekády března Popis toku viz. Příloha č. 1 povodňového plánu - popis toku Metuje s fotodokumentací z Zjišťování průtoků při povodních K zjišťování průtoků v korytech toků jsou ve vybraných profilech osazeny limnigrafy ke sledování hladiny vody, pro které vypočítal měrné křivky. Podle nich se převádí čtení na vodočtu (cm) na průtok v m 3 /s. Pro Metuji v Náchodě jsou směrodatné vodočty (limnigrafy) v profilu Hronov příp. Maršov nad Metují. Pomocné vodočty jsou instalovány i u některých pohyblivých jezů Průtočné kapacity upravené Metuje a potoků ř.km kapacita rok provedení Metuje Bražec 31,63-32, m3/s 1933/37 Metuje Náchod 32,02-35, m3/s 1916 Metuje Běloves 35,46-38, m3/s 1923/39 Metuje - Běloves - Malé Poříčí 38,16-39,64 98 m3/s 1934 Metuje -Velké Poříčí 42,41-43,15 85 m3/s 1951 Metuje -Velké Poříčí 43,15-43,76 80 m3/s 1930 Metuje Hronov 43,76-45,96 83 m3/s 1934 Radechovka Náchod 0,0-1,06 23 m3/s 1953 Radechovka Náchod 1,06-1,19 23 m3/s 1933 Radechovka Dolní Radechová 3,75-4,45 12 m3/s 1940 pozn.: údaje byly převzaty z Hydrotechnické studie povodí Metuje a Stěnavy, kterou zpracovalo Povodí Labe 09/ Záplavové území řeky Metuje Záplavové území řeky Metuje bylo stanoveno Okresním úřadem Náchod, referátem životního prostředí, dne 12. srpna 2002 pod č.j. 387/02/ŽP-Ve-V2 a hranice zakreslena v mapách 1 : 5000 odpovídá průtoku 100-leté vody (viz grafická část povodňového plánu). strana 7

6 Nejvyšší průtoky na Metuji za poslední období limnigraf průtok m 3 /s datum Maršov nad Metují Hronov Krčín Katastrofální denní dešťové srážky dne 17. června 1979 Adršpach 175 mm (dosud 73 mm), Teplice nad Metují 152 mm, Police nad Metují 138 mm (85 mm), Hronov 85 mm, Náchod 77 mm (74 mm) Radechovka Tok je pravostranným přítokem Metuje. Pramení v k.ú. Horní Radechová. Přes Dolní Radechovou přitéká do Náchoda. Na území Náchoda je z větší části zakryt. Do Metuje se vlévá pod jezem Pivovar. Tok spravuje Zemědělská vodohospodářská správa Náchod. strana 8

7 Soutok s Metují (Pivovarský jez) Stav před zakrytím (u hotelu Itálie) Střela Tok je levostranným přítokem Metuje. Pramení a jeho povodí leží v převážné míře v Polsku. Tok není sledován a monitorován. Tok spravuje Povodí Labe státní podnik Hradec Králové Další vybrané drobné toky: Bezejmenná vodoteč v k.ú. Běloves I. levý přítok Metuje, délka 1,2 km, správce ZVHS, má pravý přítok 0,5 km Bezejmenná vodoteč ( Bavorův potok) v k.ú. Běloves levý přítok Metuje, délka 1,4 km, správce LČR, má levý přítok - 0,2 km Bezejmenná vodoteč od Montace levý přítok Metuje, délka 1,8 km, správce LČR Bezejmenná vodoteč od vrchu Homolka pravý přítok Metuje, z velké části zatrubněn, délka 1,7 km, nemá určeného správce, Při přívalovém dešti způsobilo zatrubení tohoto toku zatopení sklepa objektu č. 86 v Jugoslávské ulici strana 9

8 Bezejmenná vodoteč (Stříbrný potok) pravý přítok Metuje, z velké části zatrubněn součást kanalizace města stoka G, délka 0,6 km, nemá určeného správce Bezejmenná vodoteč od Jiráskovy chaty levý přítok Metuje, v zastavěné části části zatrubněn (průměr 120 cm), délka 1,3 km, správce LČR, má pravý přítok 0,2 km a levý přítok 0,2 km došlo na tomto toku k významné povodňové události způsobené přívalovým deštěm (68 mm). K rozsáhlým škodám na majetku došlo v zejména důsledku nesprávného hospodaření na zemědělské půdě v povodí (35 ha lán kukuřice výrazná eroze půdy). V současné době je povodí toku v nejkritičtější části zatravněno Bezejmenná vodoteč (pod cestou na Lipí) levý přítok Metuje, délka 0,7 km, správce LČR, Bezejmenná vodoteč (pod Lipím) I. levý přítok Metuje, délka 1 km, správce LČR, má levý přítok 0,3 km, strana 10

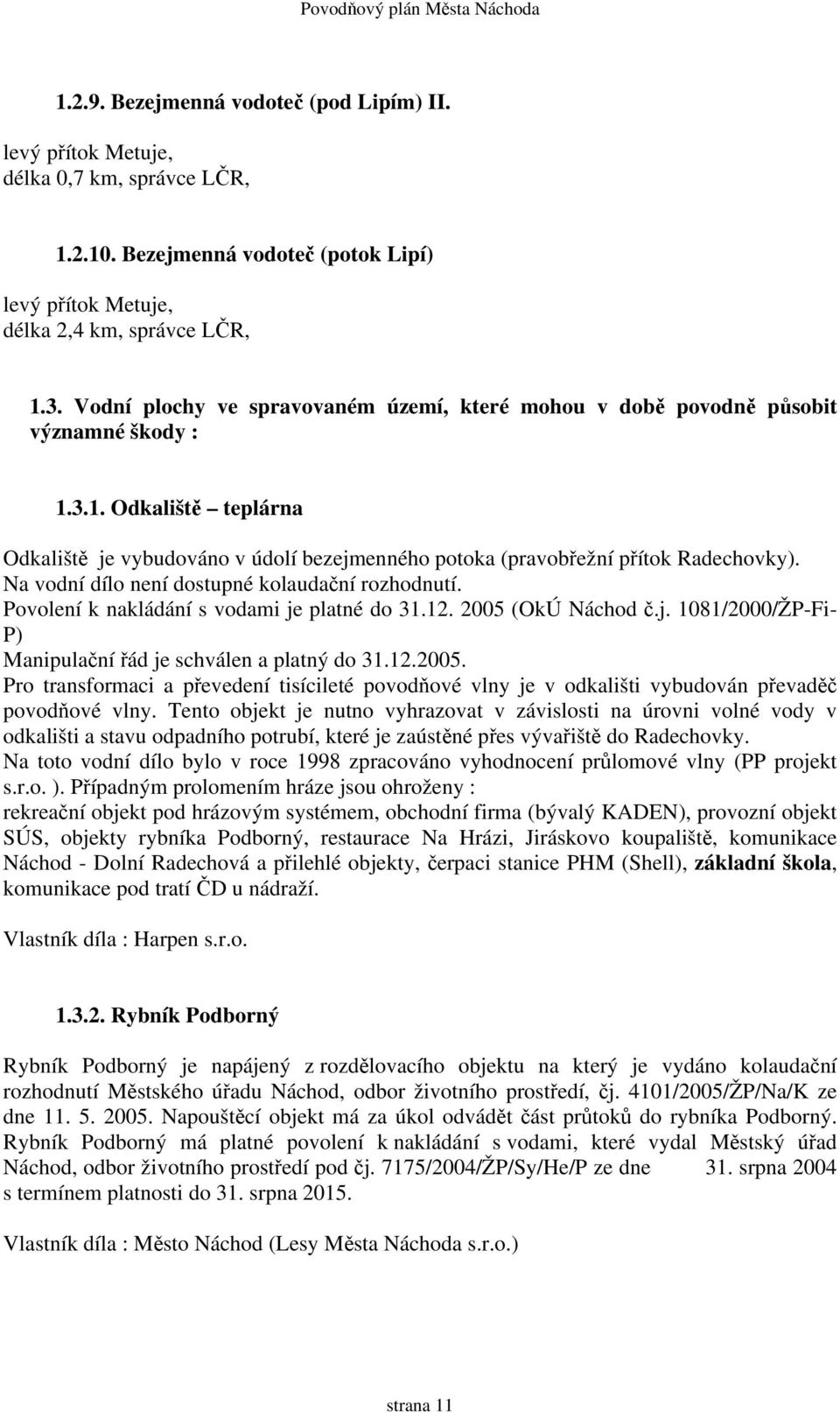

9 Bezejmenná vodoteč (pod Lipím) II. levý přítok Metuje, délka 0,7 km, správce LČR, Bezejmenná vodoteč (potok Lipí) levý přítok Metuje, délka 2,4 km, správce LČR, 1.3. Vodní plochy ve spravovaném území, které mohou v době povodně působit významné škody : Odkaliště teplárna Odkaliště je vybudováno v údolí bezejmenného potoka (pravobřežní přítok Radechovky). Na vodní dílo není dostupné kolaudační rozhodnutí. Povolení k nakládání s vodami je platné do (OkÚ Náchod č.j. 1081/2000/ŽP-Fi- P) Manipulační řád je schválen a platný do Pro transformaci a převedení tisícileté povodňové vlny je v odkališti vybudován převaděč povodňové vlny. Tento objekt je nutno vyhrazovat v závislosti na úrovni volné vody v odkališti a stavu odpadního potrubí, které je zaústěné přes vývařiště do Radechovky. Na toto vodní dílo bylo v roce 1998 zpracováno vyhodnocení průlomové vlny (PP projekt s.r.o. ). Případným prolomením hráze jsou ohroženy : rekreační objekt pod hrázovým systémem, obchodní firma (bývalý KADEN), provozní objekt SÚS, objekty rybníka Podborný, restaurace Na Hrázi, Jiráskovo koupaliště, komunikace Náchod - Dolní Radechová a přilehlé objekty, čerpaci stanice PHM (Shell), základní škola, komunikace pod tratí ČD u nádraží. Vlastník díla : Harpen s.r.o Rybník Podborný Rybník Podborný je napájený z rozdělovacího objektu na který je vydáno kolaudační rozhodnutí Městského úřadu Náchod, odbor životního prostředí, čj. 4101/2005/ŽP/Na/K ze dne Napouštěcí objekt má za úkol odvádět část průtoků do rybníka Podborný. Rybník Podborný má platné povolení k nakládání s vodami, které vydal Městský úřad Náchod, odbor životního prostředí pod čj. 7175/2004/ŽP/Sy/He/P ze dne 31. srpna 2004 s termínem platnosti do 31. srpna Vlastník díla : Město Náchod (Lesy Města Náchoda s.r.o.) strana 11

10 2. Druh a rozsah ohrožení Def.: Povodní se rozumí přechodné výrazné zvýšení hladiny vodních toků nebo jiných povrchových vod, při kterém voda již zaplavuje území mimo koryto vodního toku a může způsobit škody. Povodní je i stav, kdy voda může způsobit škody tím, že z určitého území nemůže dočasně přirozeným způsobem odtékat nebo její odtok je nedostatečný, případně dochází k zaplavení území při soustředěném odtoku srážkových vod. ( 64 odst. 1 vodního zákona) Povodeň může být způsobena přirozenými jevy nebo umělými vlivy Přirozená povodeň Def.: Přirozená povodeň je způsobená přírodními jevy, tj. situace, při kterých hrozí zaplavení území nebo situace označené předpovědní hlásnou službou, nebo povodňovými orgány (podle hlavy IX vodního zákona) zejména při dosažení směrodatného limitu vodního stavu nebo průtoku ve vodním toku a jeho stoupající tendenci, déletrvajících vydatných dešťových srážkách, příp. prognóze nebezpeční intenzivních dešťových srážek, očekávaném náhlém tání sněhové nebo ledové pokrývky, nebezpečném chodu ledů nebo při vzniku nebezpečných ledových zácp a nápěchů. (TNV ) Přirozené povodně lze rozdělit do těchto hlavních typů: zimní a jarní povodně způsobené táním sněhové pokrývky, popřípadě v kombinaci s dešťovými srážkami; tyto povodně se vyskytují nejvíce na podhorských tocích a postupují dále i v nížinných úsecích velkých toků; letní povodně způsobené dlouhotrvajícími regionálními dešti, vyskytují se zpravidla na všech tocích v zasaženém území, obvykle s výraznými důsledky na středních a větších tocích; letní povodně způsobené krátkodobými srážkami velké intenzity (i přes 100 mm za několik málo hodin) zasahujícími poměrně malá území. Mohou se vyskytovat kdekoliv na malých tocích a nelze se proti nim prakticky bránit (extrémně rychlý průběh povodně); zimní povodně způsobené ledovými jevy na tocích i při relativně menších průtocích, vyskytují se v úsecích náchylných ke vzniku ledových nápěchů a zácp; Na území města se mohou vyskytnout povodně způsobené extrémními místními srážkami (např ). Kanalizace města je dimenzována na intenzitu deště cca 147 l/vt/ha. Při překročení této hodnoty dochází k zahlcení kanalizace a k záplavám zejména v ulicích Poštovní, Kamenice, Českých Bratří, Dvořákova, Pražská (v prostoru Hamer) a Pražská!!! Nejpravděpodobnější vznik povodně na území města je následkem rozvodnění Metuje. Oblasti postižené tzv. 100 letou vlnou jsou zaneseny ve stanoveném záplavovém území (viz. grafická část povodňového plánu). Nejničivější účinky může povodeň způsobit v tzv. aktivní zóně záplavového území. Tato zóna je stanovena na území cca 5 m od hranice stávajícího toku a dále na vybraných územích (Malé Poříčí Za Vodou, Běloves Na Horním Konci) strana 12

11 2.2. Zvláštní povodeň Def.: Zvláštní povodeň je povodeň způsobená umělými vlivy, tj. situace, jež mohou nastat při stavbě nebo provozu vodohospodářských děl, která vzdouvají nebo mohou vzdouvat vodu, zejména při narušení tělesa vzdouvacího vodohospodářského díla, poruše hradících konstrukcí výpustných zařízení vodohospodářských děl nebo nouzovém řešení kritických situací z hlediska bezpečnosti vodohospodářského díla. (TNV ) Na území města se tyto povodně mohou vyskytnout v souvislosti s vodními díly odkaliště teplárna a rybník Podborný. Nepříznivě může ovlivnit povodňovou situaci v Náchodě opožděná nebo neprovedená manipulace na pohyblivých jezech (Teplárna, Pivovar, Mlýn). Z toho důvodu je nutné, aby v případě vyhlášení III. SPA pro tok Metuje, byl jejich průtočný profil zcela vyhražen včetně vytažených slupic! Výše uvedená vodní díla s výjimkou odkaliště nemohou ovlivňovat velkou vodu (nemají stanoven žádný retenční /ochranný/ prostor). Odkaliště Teplárny v Dolní Radechové s retenčním prostorem m 3 snižuje průtok Q1000 = 14,1 m 3 /s z povodí 1,4 km 2 pravostranného přítoku Radechovky na 2,5 m 3 /s Opatření k ochraně před povodněmi Povodňové prohlídky Pracovní skupina ve složení: Četnost prohlídek: Rozsah plnění: Ing. Libor Hejduk Ing. Antonín Sychrovský Navara Hynek 1x ročně pochůzka záplavových území Vytipované objekty s možností havarijního úniku závadných látek v záplavovém území toku Metuje Vodovody a kanalizace Náchod, a.s. - městská ČOV Náchod - Bražec - chlorid železitý - flokulanty - oleje DÍTĚ SPEDITION s.r.o. - provozovna Náchod - Bražec - motorové a převodové oleje strana 13

12 - nemrznoucí kapaliny obsahující nebezpečné látky - snadno biologicky rozložitelné motorové, převodové a mazací oleje - odpadní olejové filtry - odpadní oleje, nafta - chlorované minerální motorové, převodové a mazací oleje - nechlorované minerální motorové, převodové a mazací oleje - syntetické motorové, převodové a mazací oleje - jiné motorové, převodové a mazací oleje - jiná rozpouštědla a směsi rozpouštědel - absorpční činidla, filtrační materiály, čistící tkaniny a ochranné oděvy znečištěné nebezpečnými látkami - brzdové destičky obsahující asbest - brzdové kapaliny - nemrznoucí kapaliny obsahující nebezpečné látky - olověné akumulátory - zářivky a jiný odpad obsahující rtuť BARTOŇ - textilní závody a.s. - provozovna Náchod - Bražec (tkalcovna, úpravna) - odpadní barvy a laky obsahující organická rozpouštědla nebo jiné nebezpečné látky - odpady z odstraňování barev nebo laků obsahujících organická rozpouštědla nebo jiné nebezpečné látky - prací vody - nechlorované hydraulické minerální oleje - jiné hydraulické oleje - nechlorované minerální motorové, převodové a mazací oleje - jiné motorové, převodové a mazací oleje - obaly obsahující zbytky nebezpečných látek nebo obaly těmito látkami znečištěné - absorpční činidla, filtrační materiály, čistící tkaniny a ochranné oděvy znečištěné nebezpečnými látkami - transformátory a kondenzátory obsahující PCB - zářivky a jiný odpad obsahující rtuť - baterie a akumulátory MS NÁŘADÍ s.r.o. - provozovna Náchod - Drtinovo nám. - chemopren univerzal 0,01 t - hydraulický olej 0,05 t - řezný olej 0,03 t - toluen 0 t - technický benzin 0,01 t - syntetický líh 0 t - nátěrové hmoty (nitro, synt.) 0 t - ředidlo C t - synt. řezná kapalina 0,08 t - teplonosný, izolační olej 0,02 t - ostatní rozpouštědla 0,07 t strana 14

13 - odpadní obaly 0,01 t - odp. sorbenty, čistící tkaniny 0,01 t Platnost havarijního plánu do Vratislav Holub BEZEDOS - provozovna Náchod (betonárka) - stavební hmoty MERKURTISK s.r.o. - provozovna Náchod (tiskárna - Staré Město nad Metují) - tiskařské barvy - rozpouštědla Integraf, s.r.o. - provozovna Náchod (tiskárna - Staré Město nad Metují) - izopropylalkohol 200 l - tiskařské barvy 1 t - ředidlo nitro 50 l - oleje 100 l Sněžka, výrobní družstvo Náchod - provozovna Náchod - hydraulický olej 0,1 t - emulze 0,03 t - barva (vodorozpustná) 0,01 t - ředidlo ZE kg - tvrdidlo 0,2 kg - odpadní barvy a laky 1 kg - odpad z odmašťování 20 kg - odpadní lepidla a těsnící materiály obsahující org. rozpouštědla 1 kg - odpad usní obsahující chrom 550 kg - mediciální olej 10 kg - tvrdidlo NB kg - absorpční činidla, filtrační materiály, čistící tkaniny, ochranné oděvy 7 kg - Dulivax 50 kg - nechlorované hydr. min. oleje 240 kg - odpadní řezné emulze a roztoky bez halogenů 30 kg - lepidlo SWIFT VSI 6016/1 50 kg Platnost havarijního plánu do strana 15

14 Prádelny a čistírny Náchod a.s. - provozovna Náchod, Staré Město n.met. - perchloretylen 1 t - motorové a převodové oleje 0,2 t - technický benzin 0,2 t - maziva 0,15 t - nemrznoucí směsi 0,1 t - palmex 1 t - ozonit 0,15 t - tužidlo NOXA 0,2 t - silex perfekt 1 t - bioaktivator 0,1 t - tryplosan 0,2 t - triplex Basis 0,2 t - blechmittel modul 0,12 t - triplex Forte 0,3 t - triplex Plus 0,15 t - finale liquid 0,11 t Platnost havarijního plánu do Technické služby Náchod, s.r.o. - středisko TS a sběrný dvůr Náchod - nechlorované hydraulické min. oleje 210 kg - nechlorované min. motorové oleje, převodové a mazací oleje 220 kg - min. nechlorované izolační a teplonosné oleje 210 kg - technický benzín 20 kg - nafta 20 kg - fridex 20 kg - brzdová kapalina 20 kg - nátěrové hmoty (syntetické) 22 kg - ředidlo C kg - odpad z odmašťování 5 kg - kal z lapáků nečistot 10 kg - odpadní sorbenty, čistící textilie 15 kg - olejové filtry 10 kg - akumulátor olověný 80 kg - vazelina 40 kg - nádoby obsahující nebezpečné odpady 15 kg - nebezpečné odpady z kom. sféry 2 t Platnost havarijního plánu do AUTOOPRAVNA PEZA s.r.o. - provozovna Náchod - motorový, převodový olej 65 kg - izolační, teplonosný olej 12 kg strana 16

15 - nemrznoucí směs 10 kg - brzdová kapalina 6 kg - mazací tuky 2 kg - synt. nátěrové hmoty 2 kg - ředidlo nitro 10 kg - odpad z odmašťování 500 kg - ostatní rozpouštědla nebo jejich směsi 20 kg - odpadní sorbenty, zneč. tkanina 20 kg - zneč. obaly 1 kg - akumulátor olověný 40 kg ATAS, elektromotory Náchod, a.s. - provozovna Náchod pryskyřice rozpouštědla oleje náplň strojů Platnost havarijního plánu do ,2 t 0,7 t 0,8 t 250 kg RUBENA a.s. - provozovna Náchod - olej l - syntetické nátěrové hmoty 20 kg - syntetické ředidlo 10 l - nitro nátěrové hmoty 10 kg - nitro ředidlo 10 l - technický benzín 10 l - toluen 10 l - olej (stojní, řezný), petrolej 400 l - benzín, toluen, aceton, líh, nafta,apod l - mazací a hydraulické oleje (68 sudů) l - zinková běloba 200 t - Neraten 15 t - kaučuk 265 t - síra a sloučeniny síry 12 t - saze 215 t - gumárenská surovina Platnost havarijního plánu do t Karel Macek - Autoservis - provozovna Náchod - olej nový 360 l - použitý olej l - nemrznoucí směsi 60 l - mazací tuky 20 kg - odpadní olejové filtry 60 kg - mastné hadry 60 kg - ostatní rozpouštědla a jejich směsi 200 l strana 17

16 Platnost havarijního plánu do ADN v.d. (Autodružstvo Náchod v.d.) - provozovna Náchod BENZINA a.s. - ČS PHM Náchod - benzin BA 91 - special 32 m 3 - benzin BA 95 - natural 32 m 3 - nafta motorová 32 m 3 - benzin BA 91N - normal 25 m 3 - benzin BA 98 - super 25 m Policie ČR ředitelství Náchod (neveřejná ČS PHM) - benzin 25 m Ing. Julius Šimko - EkoŠimko - provozovna Náchod - Běloves Ametek elektromotory, s.r.o. - provozovna Náchod - Běloves - elektroinstalační pryskyřice (DOLPHON EX lv) - tvrdidlo do pryskyřice (REACTOR 198 D) - inkoust pro bezkontaktní tisk (CIJ MEK 261 BLACK) - ředidlo k inkoustům (CIJ MK 3901D TOP-UP) - ředidla (MC 270BK MAKE UP, 0121 MAKE UP) - tiskařská barva (BK0101X PRINTING INK, IR 270 BK PRINTING INK) - lepidla (LOCITITE 270, LOCITITE 648) - koncentrát pro pasivační roztok (NRA 25) - saponát (AMT 45) - TAVIDLO MTR 961 Platnost havarijního plánu do Petr Švorc - AUTOOPRAVNA - provozovna Náchod - Běloves - oleje - nátěrové hmoty - rozpouštědla Kaufland Česká republika v.o.s. - Hypermarket Kaufland Náchod, Běloves - barvy, laky, ředidla - drobná spotřebitelská balení strana 18

17 - trafoolej - náplň transformátoru v trafostanici - náplně chladících stojů a zařízení - nafta, benzín, mazadla záložní zdroj Platnost havarijního plánu do Ladislav Exner - LADIEX - provozovna Náchod - Běloves (servis motocyklů) - oleje Předpovědní povodňová služba Schéma přenosu informací předpovědní povodňové služby Povodňová služba sousedních států Hromadné sdělovací prostředky Vybrané ústřední orgány Monitorování na národní úrovni - síť hlásných profilů kat. A - radarová síť - síť státních srážkoměrncýh stanic - matematické modely -mezinárodní informace Monitorování na reg. úrovni - síť hlásných profilů kat. B - síť reg. srážkových stanic - matematické modely Provoz vodních děl - informace v VD (hladina, přítok..) - provedené manipulace na VD - plánované manipulace na VD ČHMÚ centrální předpovědní pracoviště Pobočky ČHMÚ regionální předpovědní pracoviště Správci povodí vodohospodářský dispečink Povodí Závody správce povodí strana 19 MŽP povodňová služba Krajský úřad povodňová komise uceleného povodí KÚ Povodňová komise obce s rozšířenou působností Operační a informační středisko HZS gen. ředitelství Operační a informační středisko HZS kraje Operační a informační středisko HZS (území okresů)

18 Legenda: Upozornění, výstrahy a informační zprávy Spolupráce, doplňkový tok informací Varování, vyrozumění (sirény, krizové telefony, SMS zprávy atd.) Povodňová komise obce (Náchod) Krizové telefony Stupně povodňové aktivity Rozsah opatření prováděných k ochraně před povodněmi se řídí nebezpečím nebo vývojem povodňové situace, která se vyjadřuje těmito třemi stupni povodňové aktivity: I. Stupeň - stav bdělosti Stav bdělosti nastává při nebezpečí povodně (náhlé tání sněhové pokrývky, srážky větší intenzity, dosažení určeného stavu na hlásných profilech stanoveného v povodňových plánech, provozní situace na vodním díle vedoucí k mimořádnému vypouštění nebo neřízenému odtoku apod.) a zaniká, pominou-li příčiny takového nebezpečí. Při tomto stupni je zahajována činnost hlásné a hlídkové služby (viz. metodický pokyn MŽP). II. stupeň - stav pohotovosti Stav pohotovosti se vyhlašuje v době vlastní povodně na základě údajů hlídkové služby a zpráv předpovědní a hlásné služby. Za povodeň se považuje dosažení určeného stavu na hlásných profilech stanoveného v povodňových plánech, přechodné výrazné stoupnutí hladiny vodního toku, vylití vody z koryta toku, mimořádné vypouštění vody nebo neřízený odtok z vodního díla vyvolávající umělou průtokovou vlnu apod. Při tomto stupni se aktivizují povodňové orgány a další účastníci ochrany před povodněmi, uvádějí se do pohotovosti prostředky na zabezpečovací práce a podle možností se provádějí opatření ke zmírnění průběhu povodně podle povodňového plánu. III. Stupeň - stav ohrožení Stav ohrožení se vyhlašuje při dosažení určeného stavu na hlásných profilech stanoveného v povodňových plánech, bezprostředním nebezpečí ohrožení majetku nebo životů v záplavovém území, vzniku kritické situace na vodním díle, mimořádném vypouštění nebo neřízeném odtoku z vodního díla vyvolávajícím umělou průtokovou vlnu apod. Při tomto stupni se provádějí zabezpečovací a podle potřeby záchranné práce. Druhý a třetí stupeň povodňové aktivity vyhlašují a odvolávají ve svém územním obvodu povodňové orgány ( 70 odst. 3 vodního zákona) strana 20
