LASEROVÝ SKENER HP-L-8.9

Rozměr: px

Začít zobrazení ze stránky:

Download "LASEROVÝ SKENER HP-L-8.9"

Ladislav Dvořák
před 8 lety
Počet zobrazení:

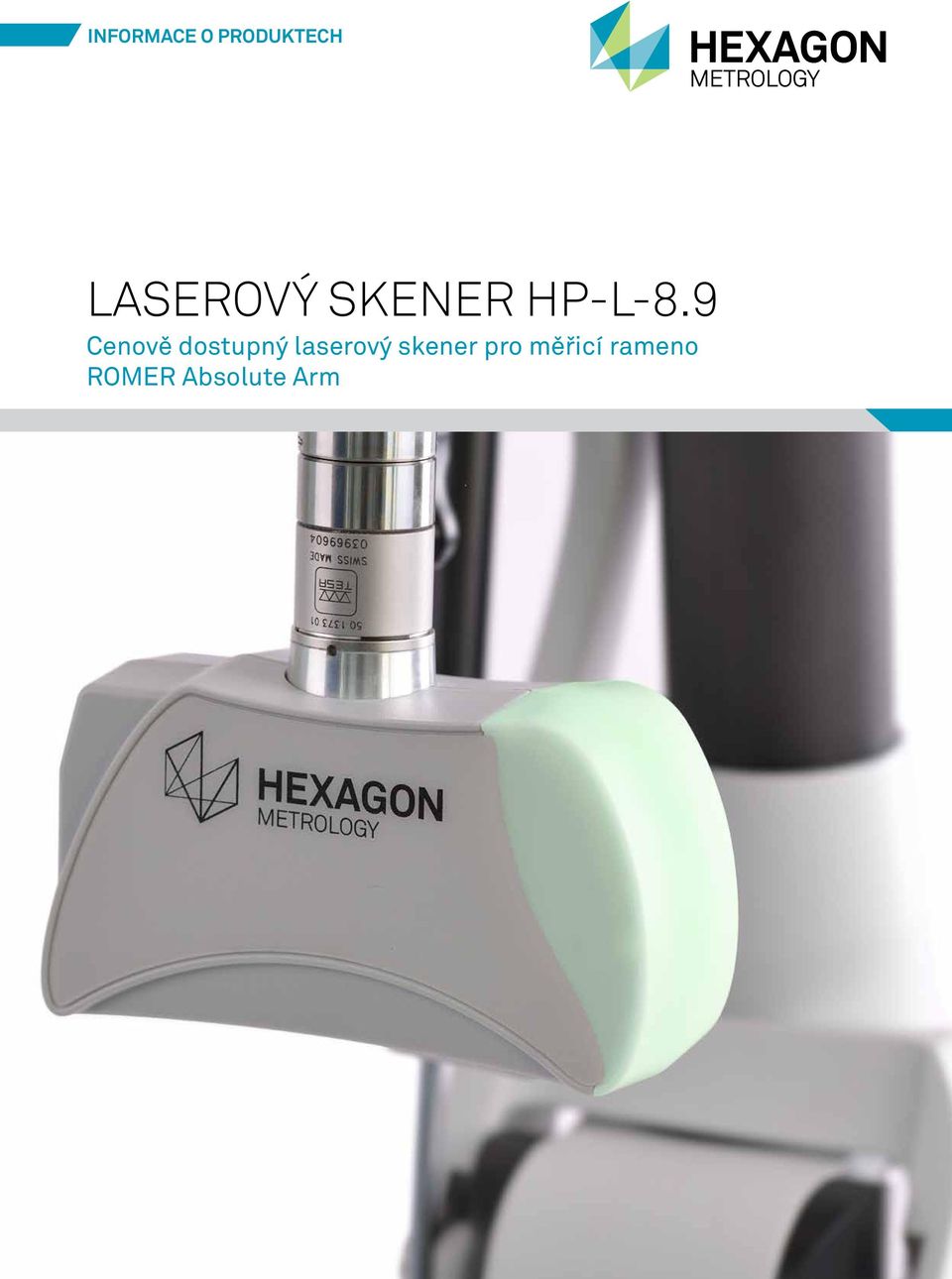

1 INFORMACE O PRODUKTECH LASEROVÝ SKENER HP-L-8.9 Cenově dostupný laserový skener pro měřicí rameno ROMER Absolute Arm

2 2 LASEROVÝ SKENER HP-L-8.9 HLAVNÍ FAKTA

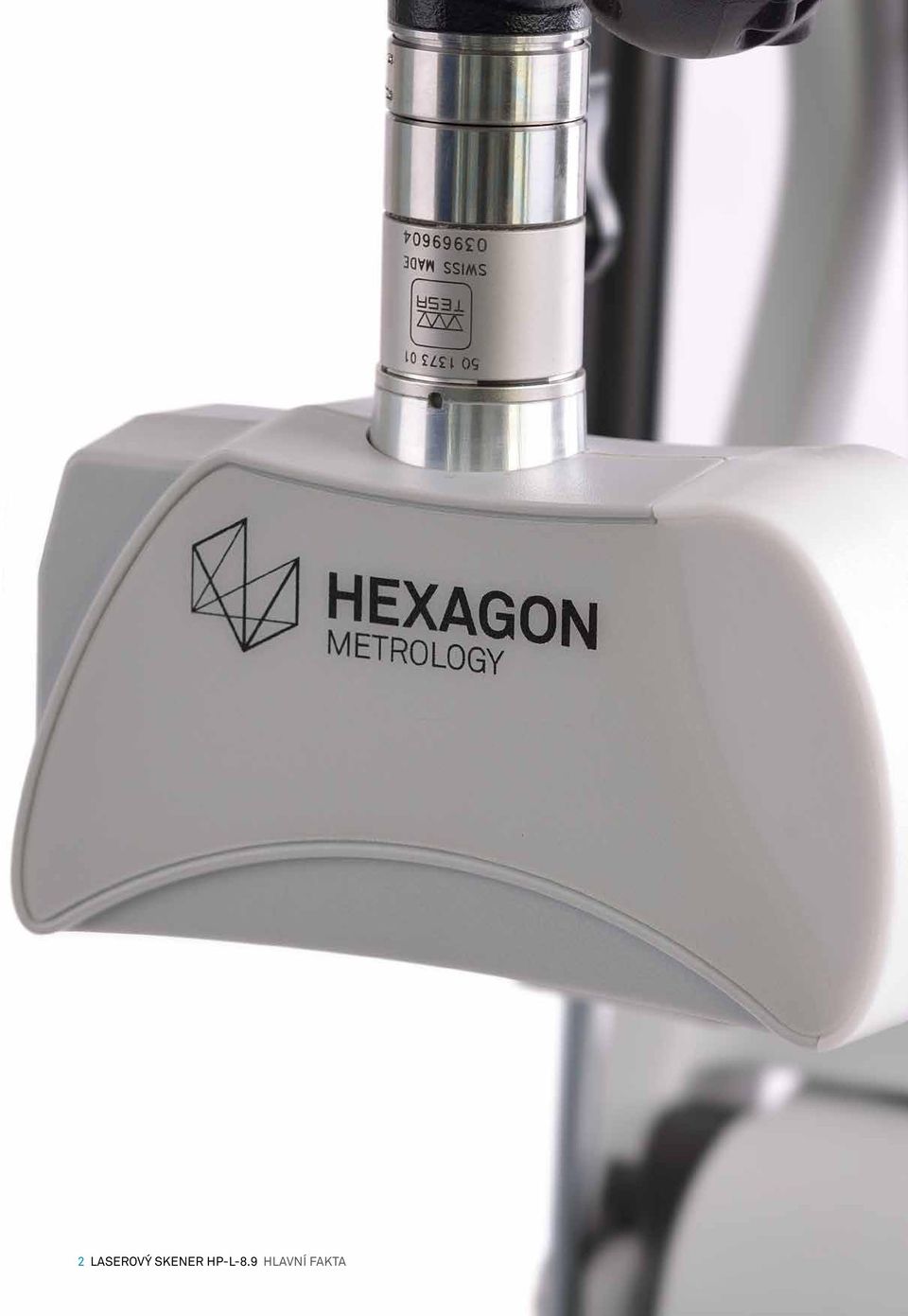

3 Laserové snímání dostupné všem HP-L-8.9 je dostupné řešení 3D laserového snímání, které rozšiřuje možnosti měření řady ROMER Absolute Arm do širšího spektra průmyslových aplikací. Laserový skener HP-L-8.9 je kompatibilní se všemi šestiosými přenosnými souřadnicovými měřicími stroji (PSMS) od Hexagon Metrology a lze ho bez vysokých nákladů namontovat během několika minut na jakékoli měřicí rameno ROMER Absolute Arm řady 71, 73 nebo 75. Nabízí vysokorychlostní, bezkontaktní 3D snímání bodů za skvělý poměr cena/výkon, takže je ideální pro zákazníky, kteří chtějí rozšířit své možnosti měření o shromažďování dat s vysokou hustotou. HLAVNÍ FAKTA LASEROVÝ SKENER HP-L-8.9 3

9 je kompatibilní se všemi šestiosými přenosnými souřadnicovými měřicími stroji (PSMS) od Hexagon Metrology a lze ho bez vysokých nákladů namontovat během několika

4 4 LASEROVÝ SKENER HP-L-8.9 FUNKCE A VÝHODY

5 Univerzální a uživatelsky komfortní měření Laserové snímání, které umožňuje shromáždit rychleji více dat, je cenným doplňkem sady nástrojů pro měření. Prostřednictvím snímání geometrií tvarů a povrchů ve 3D s minimálním úsilím nabízí skenování mnoho výhod a umožňuje používat nové měřicí aplikace téměř ve všech výrobních oborech. Dostupný a snadno použitelný laserový skener HP-L-8.9 je ideální pro zákazníky, kteří chtějí rozšířit své možnosti měření přidáním měření mraků bodů do svého portfolia měření bez nákladného odstavení zařízení nebo vytvoření požadavku na obsáhlé proškolení. Laserový skener HP-L-8.9 v kostce Vysokorychlostní bezkontaktní 3D laserový skener Integrovaný dálkoměr nové koncepce usnadňující použití Velký odstup pro snímání uvnitř obtížně dostupných dutin Automatické opakovatelné rozpoznání sondy bez nutnosti kalibrace Nejsou zapotřebí žádné referenční značky Snímá i náročné typy povrchů jako je kůže, hliník nebo uhlíková vlákna Kompatibilní se všemi hlavními softwary pro přenosné snímání Rychlá instalace a nastavení Laserový skener HP-L-8.9 se snadno integruje a je možné ho dodatečně namontovat na šestiosé měřicí rameno ROMER Absolute Arm v dílně bez dalších úprav. Protože nejsou zapotřebí žádné referenční značky nebo úpravy povrchu, skener je připravený k provozu během několika minut. Skener HP-L-8.9 lze dodat jako součást řešení na klíč a je kompatibilní se všemi hlavními softwary pro přenosné měřicí stroje. Uživatelsky komfortní provoz HP-L-8.9 je přenosná jednotka, která s připojením plug and play a ergonomickými funkcemi umožňuje operátorům úspěšné měření s minimálním zaškolením. Dálkoměr navádí uživatele do optimální vzdálenosti a špičková optika garantuje opakovatelné pořizování dat i u náročných materiálů jako jsou uhlíková vlákna. S tak mírným pracovním zatížením je variabilita operátorů minulostí. Rozšiřuje možnosti měření Jelikož umožňuje rychlé přepínání mezi dotykovými sondami a laserovým snímáním, laserový skener HP-L-8.9 přidává ramenu nový aplikační potenciál, neboť poskytuje uživatelům ten nejlepší měřicí nástroj pro každou úlohu. Je možné rychle snímat složité obecné objekty a pružné díly, zatímco dotyková sonda ramene ROMER Absolute Arm zajišťuje maximální přesnost pro měření prvků. Technické údaje laserového skeneru HP-L-8.9 Přesnost Rychlost snímání bodů 40 µm 2 sigma bodů za sekundu Počet bodů na řádek 750 Frekvence Šířka řádku (střední dosah) Vzdálenost Minimální rozestupy bodů Řízení výkonu laseru 60 Hz 80 mm 135 mm +/- 45 mm 0.08 mm Poloautomatické FUNKCE A VÝHODY LASEROVÝ SKENER HP-L-8.9 5

Dostupný a snadno použitelný laserový skener HP-L-8.

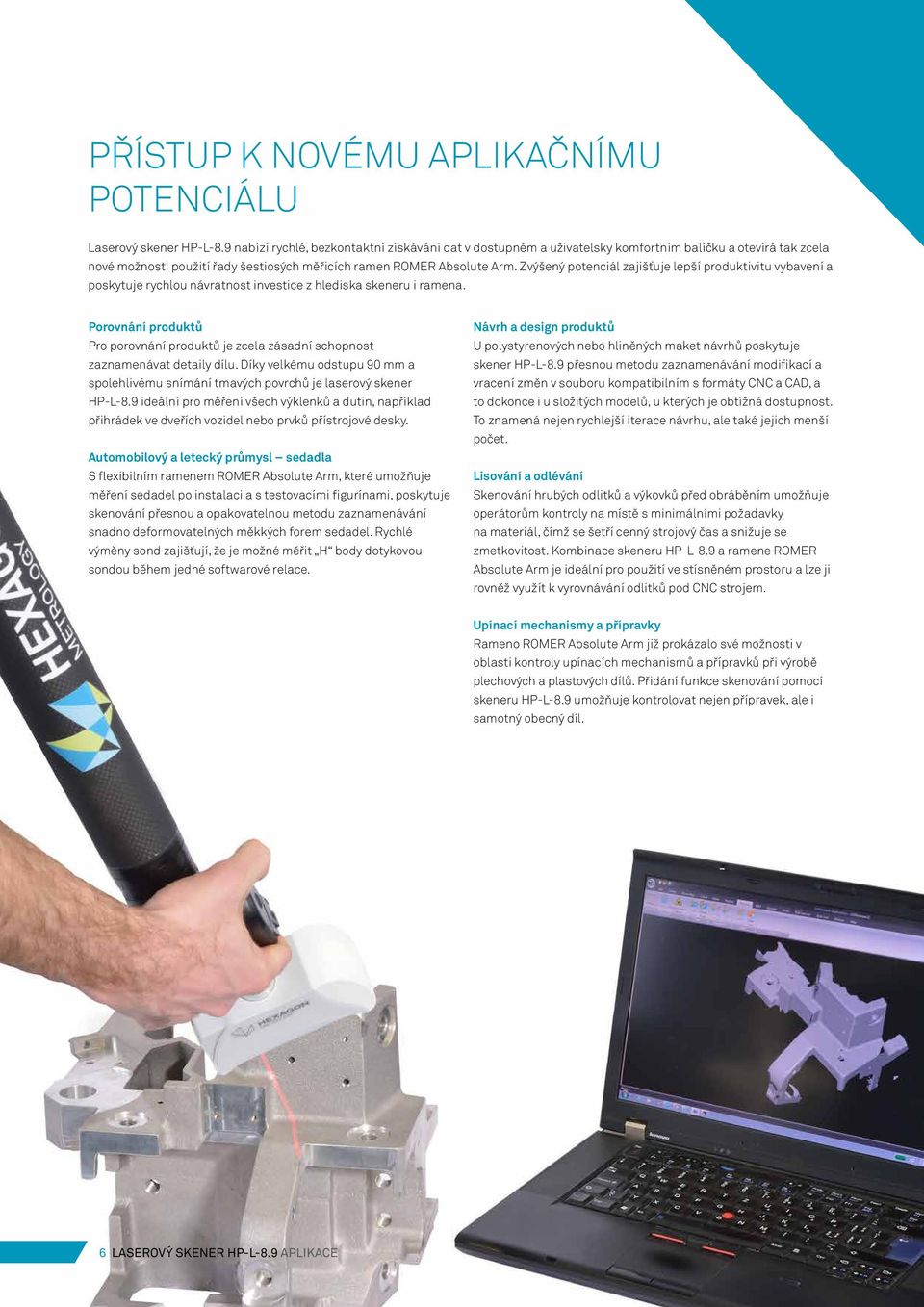

6 Přístup k novému aplikačnímu potenciálu Laserový skener HP-L-8.9 nabízí rychlé, bezkontaktní získávání dat v dostupném a uživatelsky komfortním balíčku a otevírá tak zcela nové možnosti použití řady šestiosých měřicích ramen ROMER Absolute Arm. Zvýšený potenciál zajišťuje lepší produktivitu vybavení a poskytuje rychlou návratnost investice z hlediska skeneru i ramena. Porovnání produktů Pro porovnání produktů je zcela zásadní schopnost zaznamenávat detaily dílu. Díky velkému odstupu 90 mm a spolehlivému snímání tmavých povrchů je laserový skener HP-L-8.9 ideální pro měření všech výklenků a dutin, například přihrádek ve dveřích vozidel nebo prvků přístrojové desky. Automobilový a letecký průmysl sedadla S flexibilním ramenem ROMER Absolute Arm, které umožňuje měření sedadel po instalaci a s testovacími figurínami, poskytuje skenování přesnou a opakovatelnou metodu zaznamenávání snadno deformovatelných měkkých forem sedadel. Rychlé výměny sond zajišťují, že je možné měřit H body dotykovou sondou během jedné softwarové relace. Návrh a design produktů U polystyrenových nebo hliněných maket návrhů poskytuje skener HP-L-8.9 přesnou metodu zaznamenávání modifikací a vracení změn v souboru kompatibilním s formáty CNC a CAD, a to dokonce i u složitých modelů, u kterých je obtížná dostupnost. To znamená nejen rychlejší iterace návrhu, ale také jejich menší počet. Lisování a odlévání Skenování hrubých odlitků a výkovků před obráběním umožňuje operátorům kontroly na místě s minimálními požadavky na materiál, čímž se šetří cenný strojový čas a snižuje se zmetkovitost. Kombinace skeneru HP-L-8.9 a ramene ROMER Absolute Arm je ideální pro použití ve stísněném prostoru a lze ji rovněž využít k vyrovnávání odlitků pod CNC strojem. Upínací mechanismy a přípravky Rameno ROMER Absolute Arm již prokázalo své možnosti v oblasti kontroly upínacích mechanismů a přípravků při výrobě plechových a plastových dílů. Přidání funkce skenování pomocí skeneru HP-L-8.9 umožňuje kontrolovat nejen přípravek, ale i samotný obecný díl. 6 LASEROVÝ SKENER HP-L-8.9 APLIKACE

Zvýšený potenciál zajišťuje lepší produktivitu vybavení a poskytuje rychlou návratnost investice z hlediska skeneru i ramena.

7 Archeologie a kulturní dědictví Protože skener HP-L-8.9 umožňuje měřit bezkontaktně a bez jakékoli přípravy povrchu, dokonale se hodí pro skenování objektů kulturního zájmu, aniž by došlo k jejich poškození. Mezi oblasti použití patří digitální archivace, virtuální muzea, odbourání vizualizace a výroba zakázkových obalů. Vývoj komponent pro pozáruční opravy 3D skenování je nejrychlejší způsob jak vytvořit data použitelná pro CAD z původního dílu. Bez ohledu na složitost tvaru nebo materiálu obrobku dokáže laserový skener HP-L-8.9 efektivně zpětně analyzovat informace o povrchu z fyzického světa a převést je do podoby CAD, takže usnadňuje provádění návrhu podle libovolných původních geometrií. Zpětná analýza Zatímco laserové skenování je ideální pro složité povrchy, dotykové sondy jsou obvykle lepší v případě geometrických prvků jako jsou otvory nebo párované plochy. Při zpětné analýze s použitím přesných 3D dat z fyzického dílu je klíčová záměnnost. Opakovatelná montáž na rameno ROMER Absolute Arm znamená, že laserový skener HP-L-8.9 a sondu lze vyměnit během jedné softwarové relace bez jakékoli kalibrace či prostoje. Údržba, opravy a generální opravy Schopnost skeneru HP-L-8.9 snímat body s vysokou hustotou umožňuje provádět analýzu opotřebení v dílně, takže vlastní opravy a úpravy jsou určeny téměř okamžitě. Virtuální montáž Díky snadnému přepínání mezi skenerem HP-L-8.9 a dotykovými sondami je možné vyrovnat během jedné softwarové relace digitální modely více dílů v jednom 3D souřadnicovém systému. To umožňuje rychlé vytváření a kontrolu virtuálních montáží. 3D tisk a rychlá tvorba prototypů Vysoká rychlost skenování skeneru HP-L-8.9 umožňuje velmi rychle vytvářet tisknutelné soubory 3D sítě. Prototypy je možné zkontrolovat proti údajům CAD během několika minut, takže skener je neocenitelnou pomůckou při vývoji dílů. APLIKACE LASEROVÝ SKENER HP-L-8.9 7

Mezi oblasti použití patří digitální archivace, virtuální muzea, odbourání vizualizace a výroba zakázkových obalů.

8 Nástroje pro přesné měření Přenosná měřicí ramena Laser Tracker systémy & stanice Skenery s bílým světlem Snímací systémy pro SMS Portálové SMS Multisenzorové a optické systémy Nejpřesnější souřadnicové měřící stroje SMS s horizontálním ramenem Mostové SMS automatizovaná řešení Software Společnost Hexagon Metrology nabízí komplexní nabídku výrobků a služeb pro veškeré aplikace průmyslového měření v automobilovém, leteckém, energetickém a lékařském průmyslu. Podporujeme své zákazníky poskytováním měřicích informací po celou dobu životního cyklu výrobku od vývoje a konstrukce až po výrobu, montáž a finální kontrolu. S více než 20 výrobními závody a 70 středisky pro kontrolu přesnosti zajišťujícími služby či ukázky výrobků a sítí více než 100 distribučních partnerů na pěti kontinentech zajistíme našim zákazníkům plnou kontrolu jejich výrobních procesů, zdokonalování kvality výrobků a zvyšování efektivity výrobních provozů po celém světě. Hexagon je přední světový poskytovatel informačních technologií, které zvyšují produktivitu a kvalitu napříč průmyslovými a geoprostorovými aplikacemi. Řešení společnosti Hexagon integruje senzory, software, znalosti prostředí a zákaznické pracovní postupy do inteligentních informačních ekosystémů, které poskytují užitečné informace. Ty se pak používají v široké škále důležitých odvětví. Skupina Hexagon (Nasdaq Stockholm: HEXA B) má v současnosti přes zaměstnanců ve 46 zemích a čistý obrat přibližně 2,6 miliardy EUR. Další informace naleznete na Další informace naleznete na webové adrese Hexagon Metrology. Part of Hexagon Všechna práva vyhrazena. Díky neustálému vyvíjení nových produktů si vyhrazuje právo na změny specifikací výrobků bez předchozího upozornění.

průmyslového měření v automobilovém, leteckém, energetickém a lékařském průmyslu.
