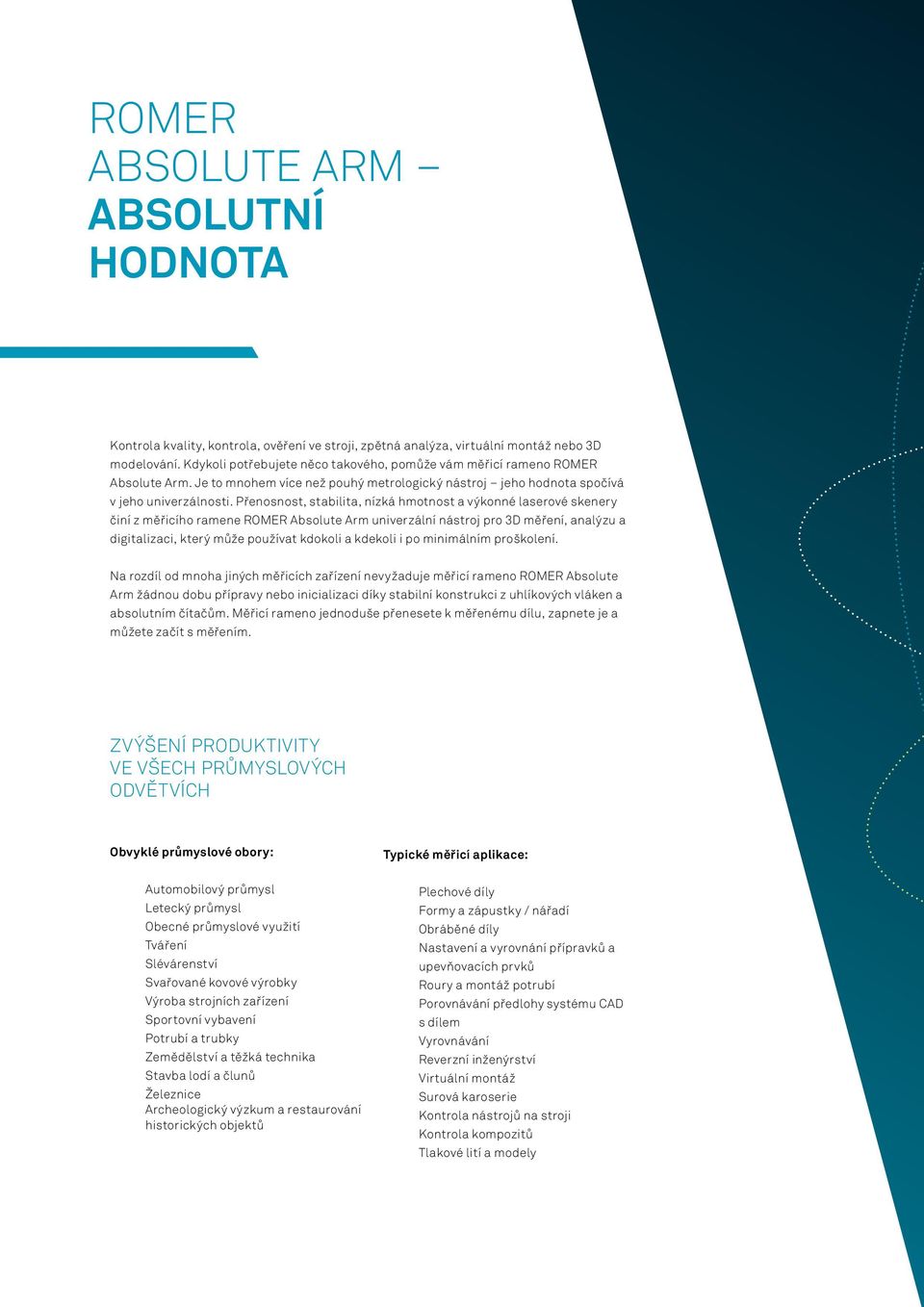

2 ROMER Absolute Arm Absolutní hodnota Kontrola kvality, kontrola, ověření ve stroji, zpětná analýza, virtuální montáž nebo 3D modelování. Kdykoli potřebujete něco takového, pomůže vám měřicí rameno ROMER Absolute Arm. Je to mnohem více než pouhý metrologický nástroj jeho hodnota spočívá v jeho univerzálnosti. Přenosnost, stabilita, nízká hmotnost a výkonné laserové skenery činí z měřicího ramene ROMER Absolute Arm univerzální nástroj pro 3D měření, analýzu a digitalizaci, který může používat kdokoli a kdekoli i po minimálním proškolení. Na rozdíl od mnoha jiných měřicích zařízení nevyžaduje měřicí rameno ROMER Absolute Arm žádnou dobu přípravy nebo inicializaci díky stabilní konstrukci z uhlíkových vláken a absolutním čítačům. Měřicí rameno jednoduše přenesete k měřenému dílu, zapnete je a můžete začít s měřením. Zvýšení produktivity ve všech průmyslových odvětvích Obvyklé průmyslové obory: Typické měřicí aplikace: Automobilový průmysl Letecký průmysl Obecné průmyslové využití Tváření Slévárenství Svařované kovové výrobky Výroba strojních zařízení Sportovní vybavení Potrubí a trubky Zemědělství a těžká technika Stavba lodí a člunů železnice Archeologický výzkum a restaurování historických objektů Plechové díly Formy a zápustky / nářadí Obráběné díly Nastavení a vyrovnání přípravků a upevňovacích prvků Roury a montáž potrubí Porovnávání předlohy systému CAD s dílem Vyrovnávání Reverzní inženýrství Virtuální montáž Surová karoserie Kontrola nástrojů na stroji Kontrola kompozitů Tlakové lití a modely

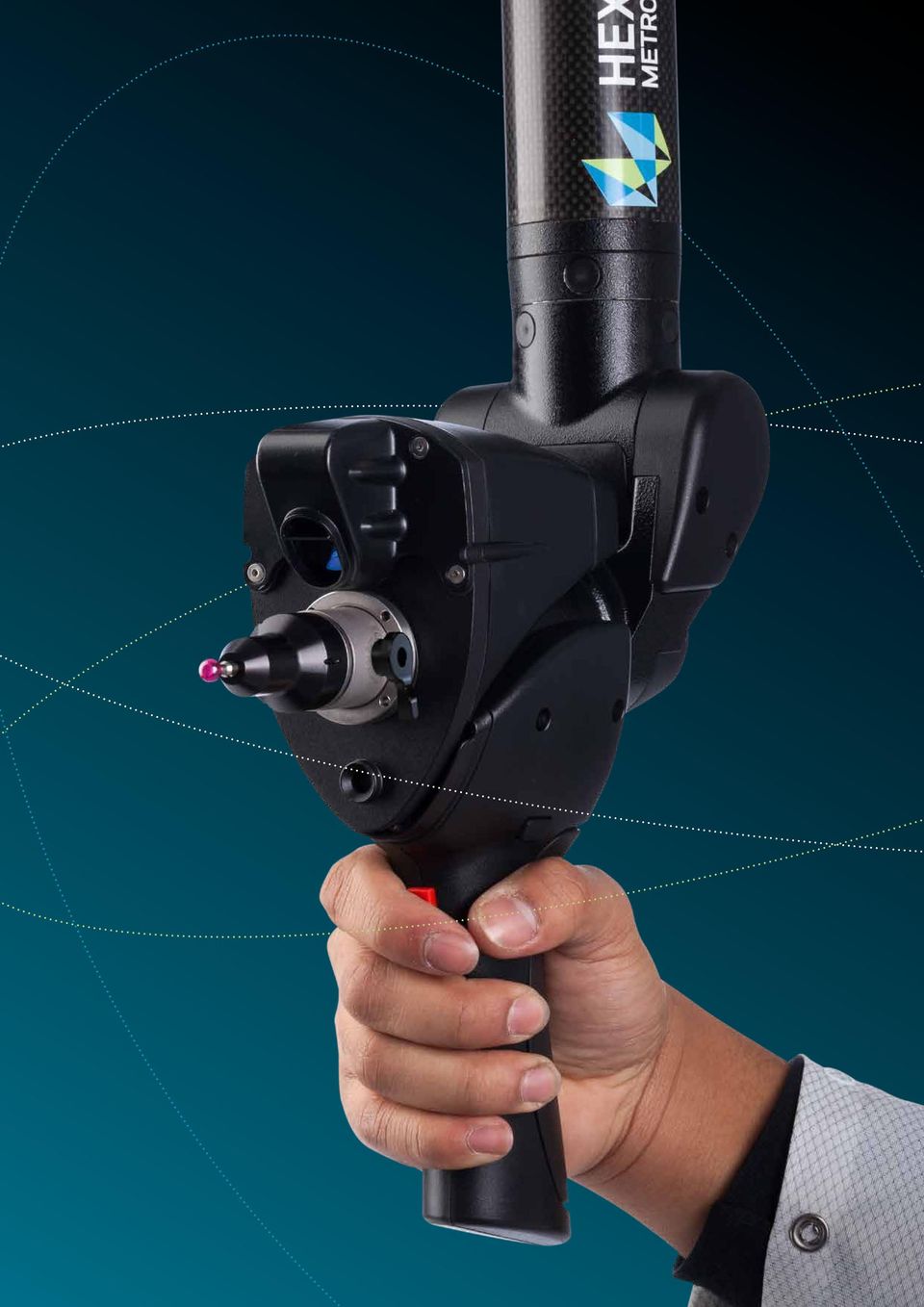

3

4 NEJDŮLEŽITĚJŠÍ FUNKCE MĚŘICÍHO RAMENE ROMER ABSOLUTE ARM RDS Software RDS určený pro ramena ROMER zahrnuje technologii SMART, která umožňuje kompletní správu kontrol přímo v místě měření a také monitorování teploty a otřesů. Laserové skenování Měřicí rameno ROMER Absolute Arm je k dispozici se zcela integrovaným, vysoce výkonným laserovým skenerem nebo s externím laserovým skenerem HP-L-20.8 pro nejnáročnější skenovací úlohy. Měřicí ramena ROMER Absolute Arm jsou jediné, skutečně prověřené skenovací systémy, které jsou dnes na trhu. Automatické rozpoznání sondy Inteligentní rychlá výměna sond: Dotykové sondy lze kdykoli vyměnit aniž by bylo potřeba provádět novou kalibraci. Možnost opakovatelné montáže sondy u ramena ROMER Absolute Arm umožňuje vyměňovat sondy během provozu dle potřeby. Okamžitá zpětná vazba Měřicí rameno ROMER ABSOLUTE ARM poskytuje operátorovi okamžitou akustickou a hmatovou zpětnou vazbu, díky čemuž je možné používat měřicí rameno Romer Absolute Arm i v těch nejnáročnějších průmyslových prostředích.

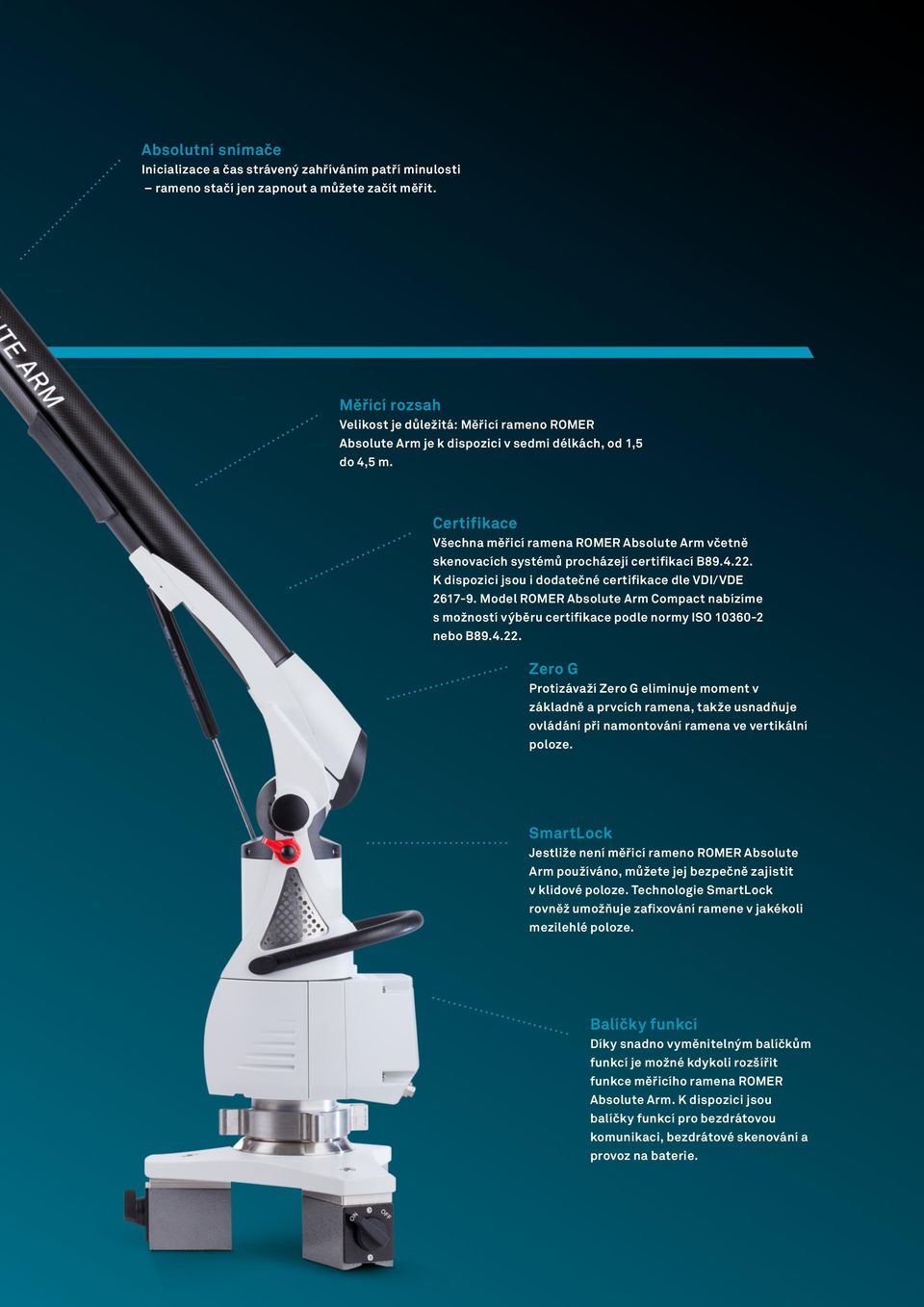

5 Absolutní snímače Inicializace a čas strávený zahříváním patří minulosti rameno stačí jen zapnout a můžete začít měřit. Měřicí rozsah Velikost je důležitá: Měřicí rameno ROMER Absolute Arm je k dispozici v sedmi délkách, od 1,5 do 4,5 m. Certifikace Všechna měřicí ramena ROMER Absolute Arm včetně skenovacích systémů procházejí certifikací B K dispozici jsou i dodatečné certifikace dle VDI/VDE Model ROMER Absolute Arm Compact nabízíme s možností výběru certifikace podle normy ISO nebo B Zero G Protizávaží Zero G eliminuje moment v základně a prvcích ramena, takže usnadňuje ovládání při namontování ramena ve vertikální poloze. SmartLock Jestliže není měřicí rameno ROMER Absolute Arm používáno, můžete jej bezpečně zajistit v klidové poloze. Technologie SmartLock rovněž umožňuje zafixování ramene v jakékoli mezilehlé poloze. Balíčky funkcí Díky snadno vyměnitelným balíčkům funkcí je možné kdykoli rozšířit funkce měřicího ramena ROMER Absolute Arm. K dispozici jsou balíčky funkcí pro bezdrátovou komunikaci, bezdrátové skenování a provoz na baterie.

6 ROMER Absolute Arm komentáře uživatelů Hexagon Metrology je náš cenný a spolehlivý partner a měřicí rameno ROMER Absolute Arm garantuje kvalitu našich produktů. Marcin Wojciechowski, Solaris, Sroda Wielkopolska, Polsko Výrazným zkrácením smyčky zpětné vazby mezi měřením ve výrobě a procesem návrhu současně šetříme čas a dosahujeme lepších výsledků. Steve Ruggiero, Pratt & Whitney, CT, USA Ramena jsou velmi kvalitní. Nyní nacházíme na výrobcích chyby, o kterých jsme předtím nevěděli, manipulace s ramenem je ve srovnání s předchozími typy excelentní a díky snadné výměně sond je práce s rameny uživatelsky velmi komfortní. Sam Harper, Red Bull Technology Milton Keynes, UK Díky své univerzálnosti rameno dokonale vyhovuje našim potřebám: okamžitě jsme viděli, kde nám šetří čas při seřízení saní, ale nyní pro něho nacházíme využití, o kterém jsme předtím ani nesnili. Kristan Bromley, Světový šampion ve skeletonu a prezident Bromley Technologies, Bromley Technologies Rotherham, UK Hexagon Metrology nám pomáhá optimalizovat všechny oblasti vozu a motoru což přináší výsledky na trati. Naši inženýři si jsou jisti, že měření pomocí ramen ROMER jsou přesnější než měření prováděná dřívějšími metodami kontroly. Doug Duchardt, Hendrick Motorsports, NC, USA Když stojíte uprostřed upínacího přípravku, absolutní čítače na měřicím rameni ROMER jsou dokonalé, protože je NEMusíte nijak kalibrovat. Peter Haase, Bombardier Bautzen, Německo Úspora času je klíčový faktor. Co dřív trvalo dny, nyní trvá hodiny. Procento zmetků jsme téměř úplně eliminovali. Tony Wells, Fabspeed, PA, USA Měřicí rameno ROMER Absolute Arm zaručuje přesnost, jakou potřebujeme ke kontrole geometrie bicyklů na závodech. Žádný jiný měřicí systém by nám neumožnil zkontrolovat celý rám s tolerancí 100 mikronů za necelých 10 minut. Johan Kucaba, Union Cycliste Internationale (UCI), Aigle, Švýcarsko

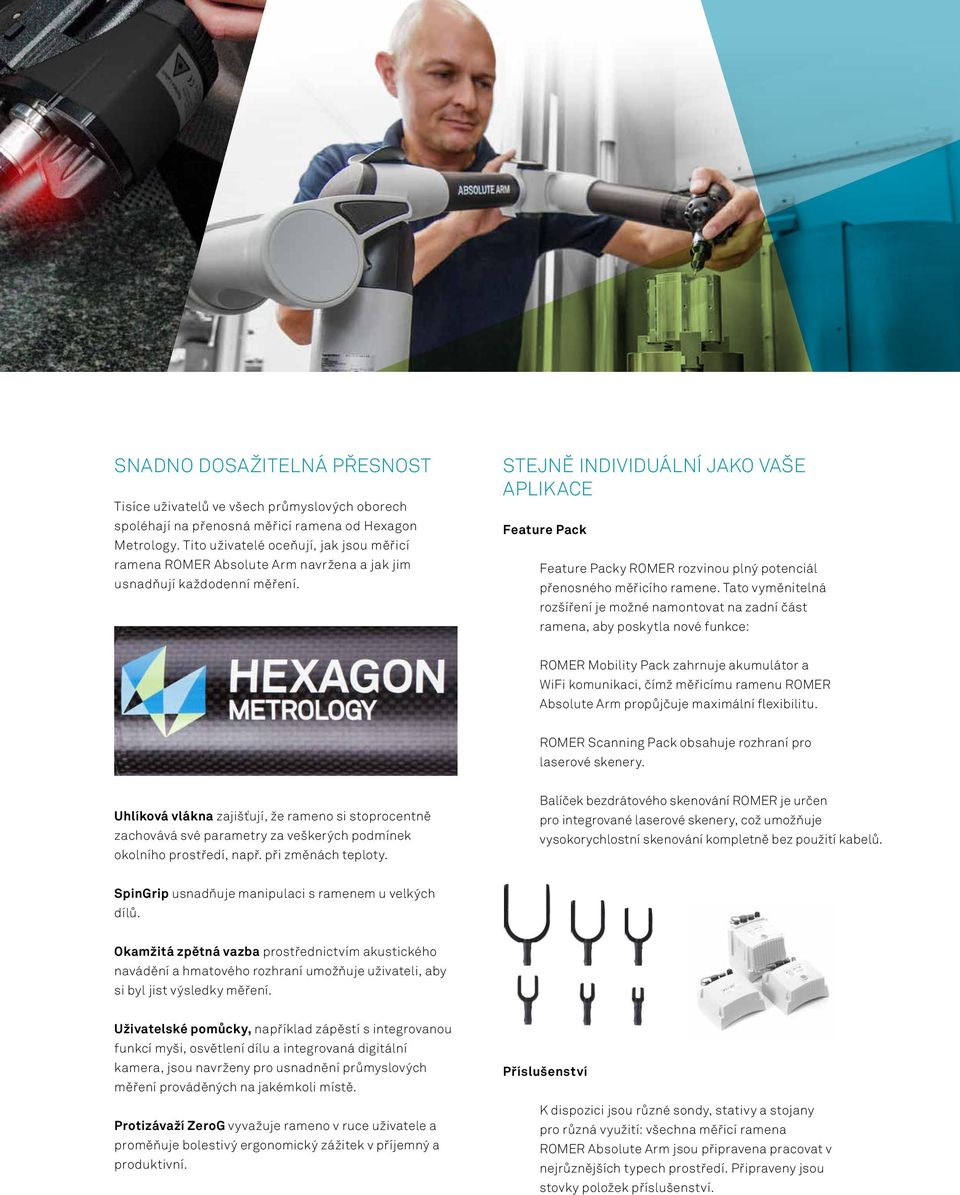

7 SNADNO DOSAŽITELNÁ PŘESNOST Tisíce uživatelů ve všech průmyslových oborech spoléhají na přenosná měřicí ramena od Hexagon Metrology. Tito uživatelé oceňují, jak jsou měřicí ramena ROMER Absolute Arm navržena a jak jim usnadňují každodenní měření. STEJNĚ INDIVIDUÁLNÍ JAKO VAŠE APLIKACE Feature Pack Feature Packy ROMER rozvinou plný potenciál přenosného měřicího ramene. Tato vyměnitelná rozšíření je možné namontovat na zadní část ramena, aby poskytla nové funkce: ROMER Mobility Pack zahrnuje akumulátor a WiFi komunikaci, čímž měřicímu ramenu ROMER Absolute Arm propůjčuje maximální flexibilitu. ROMER Scanning Pack obsahuje rozhraní pro laserové skenery. Uhlíková vlákna zajišťují, že rameno si stoprocentně zachovává své parametry za veškerých podmínek okolního prostředí, např. při změnách teploty. Balíček bezdrátového skenování ROMER je určen pro integrované laserové skenery, což umožňuje vysokorychlostní skenování kompletně bez použití kabelů. SpinGrip usnadňuje manipulaci s ramenem u velkých dílů. Okamžitá zpětná vazba prostřednictvím akustického navádění a hmatového rozhraní umožňuje uživateli, aby si byl jist výsledky měření. Uživatelské pomůcky, například zápěstí s integrovanou funkcí myši, osvětlení dílu a integrovaná digitální kamera, jsou navrženy pro usnadnění průmyslových měření prováděných na jakémkoli místě. Protizávaží ZeroG vyvažuje rameno v ruce uživatele a proměňuje bolestivý ergonomický zážitek v příjemný a produktivní. Příslušenství K dispozici jsou různé sondy, stativy a stojany pro různá využití: všechna měřicí ramena ROMER Absolute Arm jsou připravena pracovat v nejrůznějších typech prostředí. Připraveny jsou stovky položek příslušenství.

8 ROMER Absolute Arm Univerzální metrologický nástroj Měřicí rameno ROMER Absolute Arm ROMER ABSOLUTE ARM S INTEGROVANÝM LASEROVÝM SKENEREM Měřicí rameno ROMER Absolute Arm se šesti osami je navrženo pro vysoce přesné dotykové měření nespočetných typů obrobků. Umožňuje spolehlivé měření a kontrolu pomocí dotykových sond téměř libovolných součástí včetně plechových dílů, plastových komponent nebo struktur z uhlíkových vláken. Budou-li vaše měřicí úlohy vyžadovat laserové skenování později, můžete kdykoli provést příslušnou aktualizaci. Volnost pohybu: s plně integrovaným a certifikovaným laserovým skenerem RS3 získáte všestranný měřicí systém pro téměř jakékoli měření. Kontrola mraků bodů, porovnání produktů, zpětná analýza, rychlá výroba prototypů, virtuální montáž nebo CNC obrábění jsou jen některé z typických aplikací laserových skenerů, které je možné přidat do bohatého portfolia aplikací dotykových měření. Integrovaný laserový skener je určen k zachycení dat téměř z jakéhokoli povrchu. Nevyžaduje přípravnou dobu ani přídavné kabely či řídicí jednotky. Měření pomocí skeneru i sondy se kombinují v průběhu jedné softwarové relace.

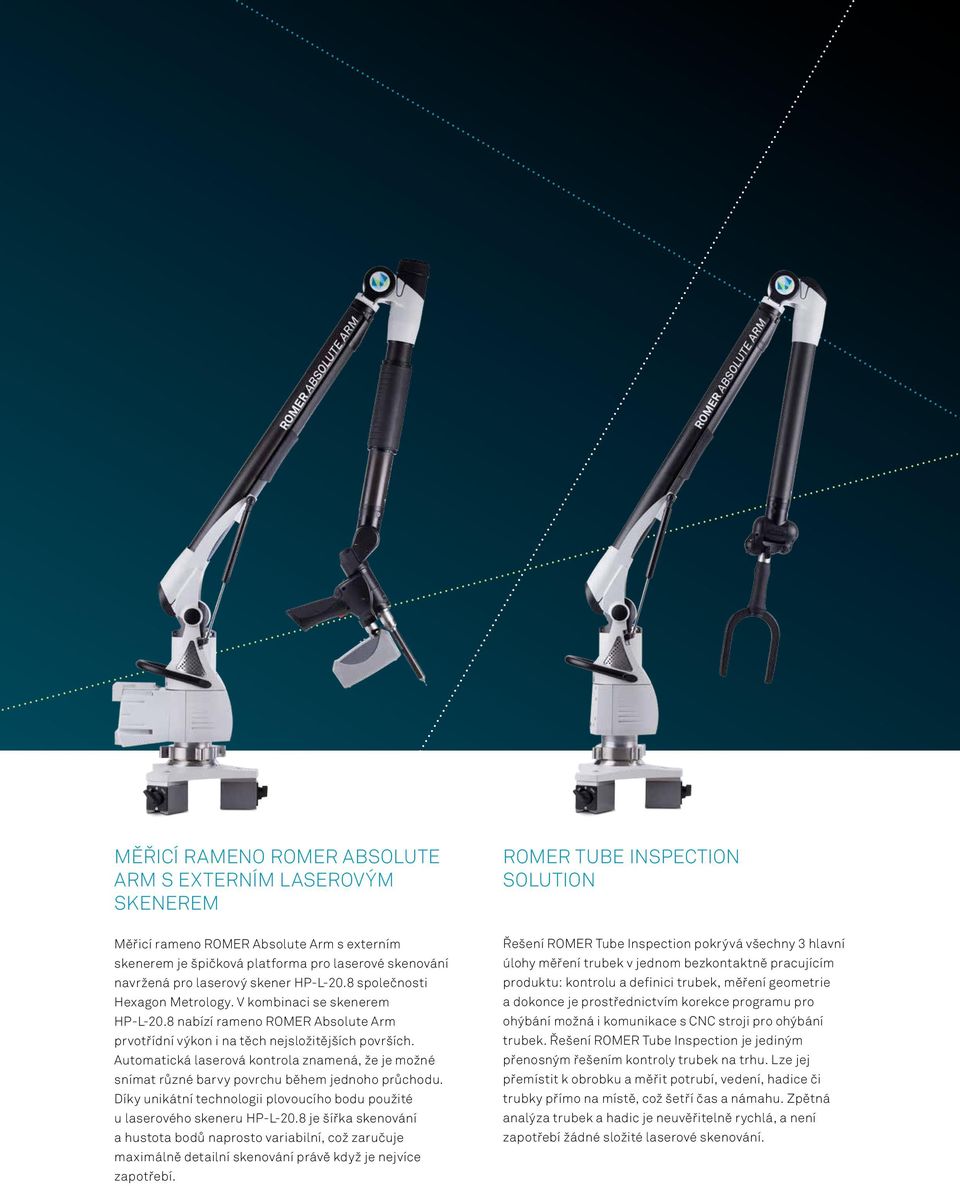

9 MĚŘICÍ RAMENO ROMER ABSOLUTE ARM S EXTERNÍM LASEROVÝM SKENEREM ROMER TUBE INSPECTION SOLUTION Měřicí rameno ROMER Absolute Arm s externím skenerem je špičková platforma pro laserové skenování navržená pro laserový skener HP-L-20.8 společnosti Hexagon Metrology. V kombinaci se skenerem HP-L-20.8 nabízí rameno ROMER Absolute Arm prvotřídní výkon i na těch nejsložitějších površích. Automatická laserová kontrola znamená, že je možné snímat různé barvy povrchu během jednoho průchodu. Díky unikátní technologii plovoucího bodu použité u laserového skeneru HP-L-20.8 je šířka skenování a hustota bodů naprosto variabilní, což zaručuje maximálně detailní skenování právě když je nejvíce zapotřebí. Řešení ROMER Tube Inspection pokrývá všechny 3 hlavní úlohy měření trubek v jednom bezkontaktně pracujícím produktu: kontrolu a definici trubek, měření geometrie a dokonce je prostřednictvím korekce programu pro ohýbání možná i komunikace s CNC stroji pro ohýbání trubek. Řešení ROMER Tube Inspection je jediným přenosným řešením kontroly trubek na trhu. Lze jej přemístit k obrobku a měřit potrubí, vedení, hadice či trubky přímo na místě, což šetří čas a námahu. Zpětná analýza trubek a hadic je neuvěřitelně rychlá, a není zapotřebí žádné složité laserové skenování.

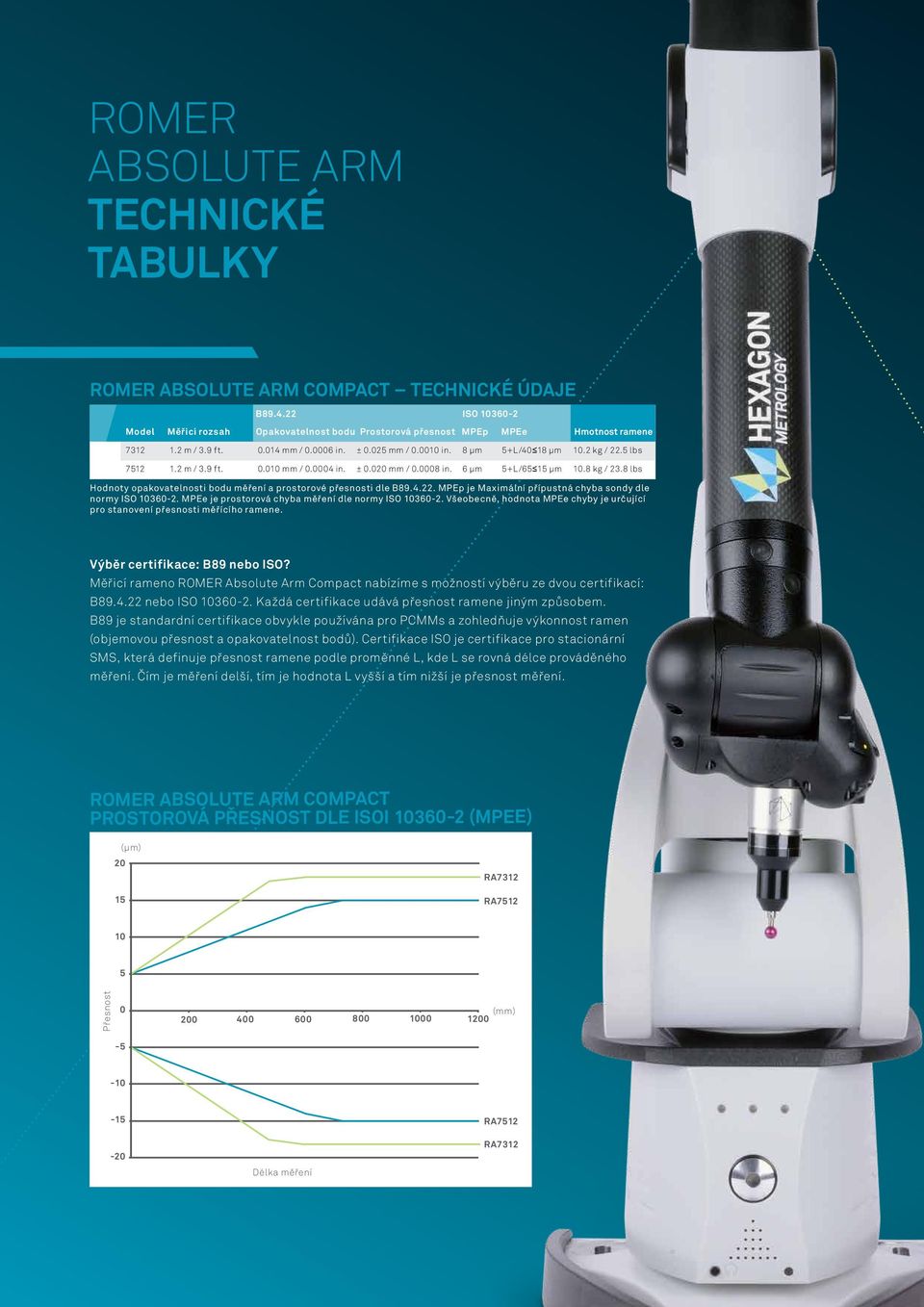

10 ROMER Absolute Arm technické tabulky ROMER ABSOLUTE ARM COMPACT TECHNICKÉ ÚDAJE B ISO Model Měřicí rozsah Opakovatelnost bodu Prostorová přesnost MPEp MPEe Hmotnost ramene m / 3.9 ft mm / in. ± mm / in. 8 µm 5+L/40 18 µm 10.2 kg / 22.5 lbs m / 3.9 ft mm / in. ± mm / in. 6 µm 5+L/65 15 µm 10.8 kg / 23.8 lbs Hodnoty opakovatelnosti bodu měření a prostorové přesnosti dle B MPEp je Maximální přípustná chyba sondy dle normy ISO MPEe je prostorová chyba měření dle normy ISO Všeobecně, hodnota MPEe chyby je určující pro stanovení přesnosti měřícího ramene. Výběr certifikace: B89 nebo ISO? Měřicí rameno ROMER Absolute Arm Compact nabízíme s možností výběru ze dvou certifikací: B nebo ISO Každá certifikace udává přesnost ramene jiným způsobem. B89 je standardní certifikace obvykle používána pro PCMMs a zohledňuje výkonnost ramen (objemovou přesnost a opakovatelnost bodů). Certifikace ISO je certifikace pro stacionární SMS, která definuje přesnost ramene podle proměnné L, kde L se rovná délce prováděného měření. Čím je měření delší, tím je hodnota L vyšší a tím nižší je přesnost měření. ROMER ABSOLUTE ARM COMPACT Prostorová přesnost dle ISOI (MPEe) (µm) RA7312 RA Přesnost (mm) Délka měření RA7512 RA7312

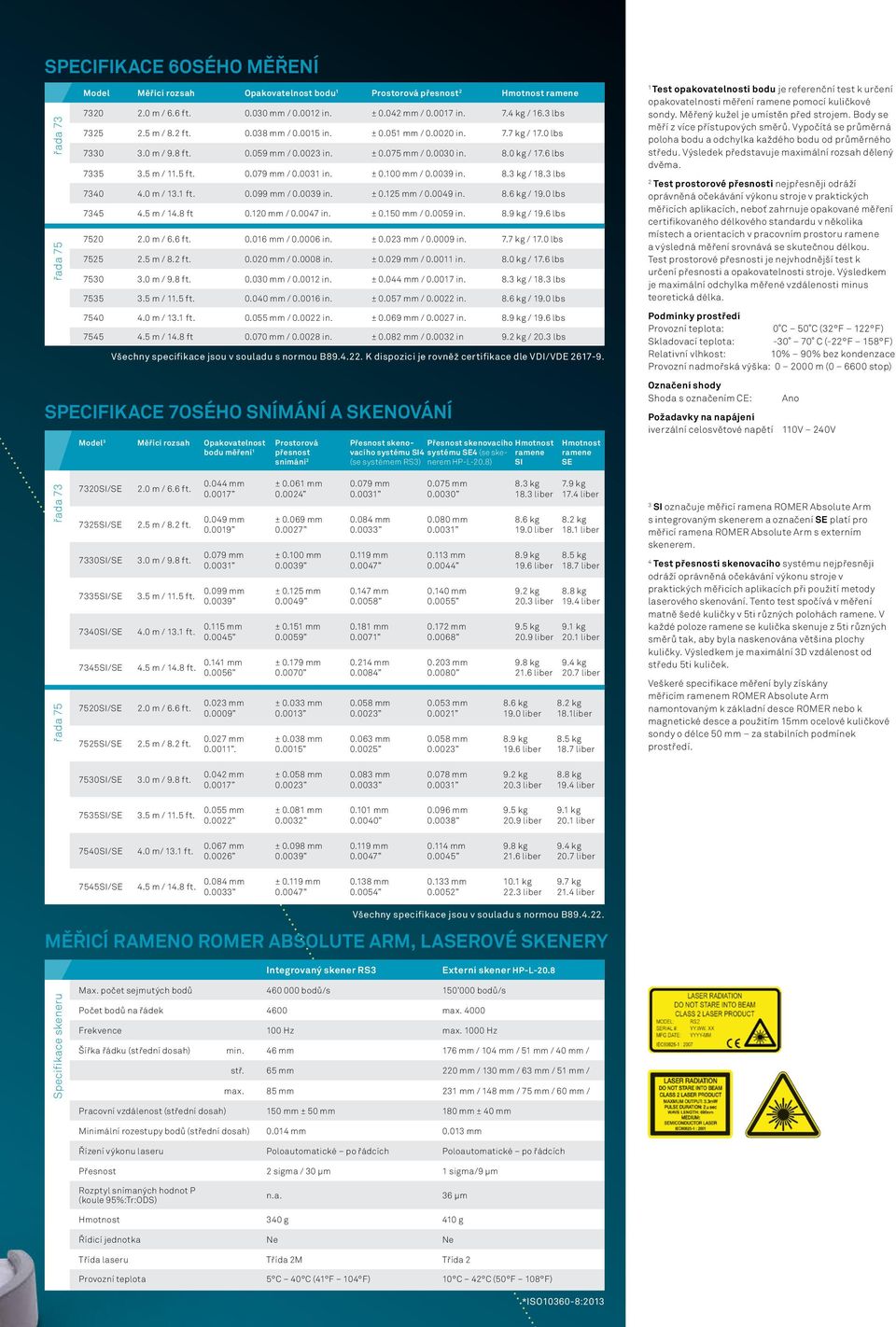

11 Specifikace 6osého měření řada 73 řada 75 Model Měřicí rozsah Opakovatelnost bodu 1 Prostorová přesnost 2 Hmotnost ramene m / 6.6 ft mm / in. ± mm / in. 7.4 kg / 16.3 lbs m / 8.2 ft mm / in. ± mm / in. 7.7 kg / 17.0 lbs m / 9.8 ft mm / in. ± mm / in. 8.0 kg / 17.6 lbs m / 11.5 ft mm / in. ± mm / in. 8.3 kg / 18.3 lbs m / 13.1 ft mm / in. ± mm / in. 8.6 kg / 19.0 lbs m / 14.8 ft mm / in. ± mm / in. 8.9 kg / 19.6 lbs m / 6.6 ft mm / in. ± mm / in. 7.7 kg / 17.0 lbs m / 8.2 ft mm / in. ± mm / in. 8.0 kg / 17.6 lbs m / 9.8 ft mm / in. ± mm / in. 8.3 kg / 18.3 lbs m / 11.5 ft mm / in. ± mm / in. 8.6 kg / 19.0 lbs m / 13.1 ft mm / in. ± mm / in. 8.9 kg / 19.6 lbs m / 14.8 ft mm / in. ± mm / in 9.2 kg / 20.3 lbs Všechny specifikace jsou v souladu s normou B K dispozici je rovněž certifikace dle VDI/VDE Specifikace 7osého snímání a skenování Model 3 Měřicí rozsah Opakovatelnost bodu měření 1 Prostorová přesnost snímání 2 Přesnost skenovacího systému SI4 systému SE4 (se ske- ramene Přesnost skeno vacího Hmotnost (se systémem RS3) nerem HP-L-20.8) SI Hmotnost ramene SE 1 Test opakovatelnosti bodu je referenční test k určení opakovatelnosti měření ramene pomocí kuličkové sondy. Měřený kužel je umístěn před strojem. Body se měří z více přístupových směrů. Vypočítá se průměrná poloha bodu a odchylka každého bodu od průměrného středu. Výsledek představuje maximální rozsah dělený dvěma. 2 Test prostorové přesnosti nejpřesněji odráží oprávněná očekávání výkonu stroje v praktických měřicích aplikacích, neboť zahrnuje opakované měření certifikovaného délkového standardu v několika místech a orientacích v pracovním prostoru ramene a výsledná měření srovnává se skutečnou délkou. Test prostorové přesnosti je nejvhodnější test k určení přesnosti a opakovatelnosti stroje. Výsledkem je maximální odchylka měřené vzdálenosti minus teoretická délka. Podmínky prostředí Provozní teplota: 0 C 50 C (32 F 122 F) Skladovací teplota: C (-22 F 158 F) Relativní vlhkost: 10% 90% bez kondenzace Provozní nadmořská výška: m ( stop) Označení shody Shoda s označením CE: Ano Požadavky na napájení iverzální celosvětové napětí 110V 240V řada 73 řada SI/SE 7325SI/SE 7330SI/SE 7335SI/SE 7340SI/SE 7345SI/SE 7520SI/SE 7525SI/SE 2.0 m / 6.6 ft. 2.5 m / 8.2 ft. 3.0 m / 9.8 ft. 3.5 m / 11.5 ft. 4.0 m / 13.1 ft. 4.5 m / 14.8 ft. 2.0 m / 6.6 ft. 2.5 m / 8.2 ft mm mm mm mm mm mm mm mm ± mm ± mm ± mm ± mm ± mm ± mm ± mm ± mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg 18.3 liber 8.6 kg 19.0 liber 8.9 kg 19.6 liber 9.2 kg 20.3 liber 9.5 kg 20.9 liber 9.8 kg 21.6 liber 8.6 kg 19.0 liber 8.9 kg 19.6 liber 7.9 kg 17.4 liber 8.2 kg 18.1 liber 8.5 kg 18.7 liber 8.8 kg 19.4 liber 9.1 kg 20.1 liber 9.4 kg 20.7 liber 8.2 kg 18.1liber 8.5 kg 18.7 liber 3 SI označuje měřicí ramena ROMER Absolute Arm s integrovaným skenerem a označení SE platí pro měřicí ramena ROMER Absolute Arm s externím skenerem. 4 Test přesnosti skenovacího systému nejpřesněji odráží oprávněná očekávání výkonu stroje v praktických měřicích aplikacích při použití metody laserového skenování. Tento test spočívá v měření matně šedé kuličky v 5ti různých polohách ramene. V každé poloze ramene se kulička skenuje z 5ti různých směrů tak, aby byla naskenována většina plochy kuličky. Výsledkem je maximální 3D vzdálenost od středu 5ti kuliček. Veškeré specifikace měření byly získány měřicím ramenem ROMER Absolute Arm namontovaným k základní desce ROMER nebo k magnetické desce a použitím 15mm ocelové kuličkové sondy o délce 50 mm za stabilních podmínek prostředí. 7530SI/SE 3.0 m / 9.8 ft mm ± mm mm mm kg 20.3 liber 8.8 kg 19.4 liber 7535SI/SE 3.5 m / 11.5 ft mm ± mm mm mm kg 20.9 liber 9.1 kg 20.1 liber 7540SI/SE 4.0 m/ 13.1 ft mm ± mm mm mm kg 21.6 liber 9.4 kg 20.7 liber 7545SI/SE 4.5 m / 14.8 ft mm ± mm mm mm kg 22.3 liber 9.7 kg 21.4 liber Všechny specifikace jsou v souladu s normou B MĚŘICÍ RAMENO ROMER ABSOLUTE ARM, LASEROVÉ SKENERY Integrovaný skener RS3 Externí skener HP-L-20.8 Specifikace skeneru Max. počet sejmutých bodů bodů/s bodů/s Počet bodů na řádek 4600 max Frekvence 100 Hz max Hz Šířka řádku (střední dosah) min. 46 mm 176 mm / 104 mm / 51 mm / 40 mm / stř. 65 mm 220 mm / 130 mm / 63 mm / 51 mm / max. 85 mm 231 mm / 148 mm / 75 mm / 60 mm / Pracovní vzdálenost (střední dosah) 150 mm ± 50 mm 180 mm ± 40 mm Minimální rozestupy bodů (střední dosah) mm mm Řízení výkonu laseru Poloautomatické po řádcích Poloautomatické po řádcích Přesnost 2 sigma / 30 μm 1 sigma/9 µm Rozptyl snímaných hodnot P (koule 95%:Tr:ODS) n.a. 36 μm Hmotnost 340 g 410 g Řídicí jednotka Ne Ne Třída laseru Třída 2M Třída 2 Provozní teplota 5 C 40 C (41 F 104 F) 10 C 42 C (50 F 108 F) *ISO :2013
