Excentrické spojovací kování Rastex 12 s osazením a bez osazení

Rozměr: px
Začít zobrazení ze stránky:

Download "Excentrické spojovací kování Rastex 12 s osazením a bez osazení"

Transkript

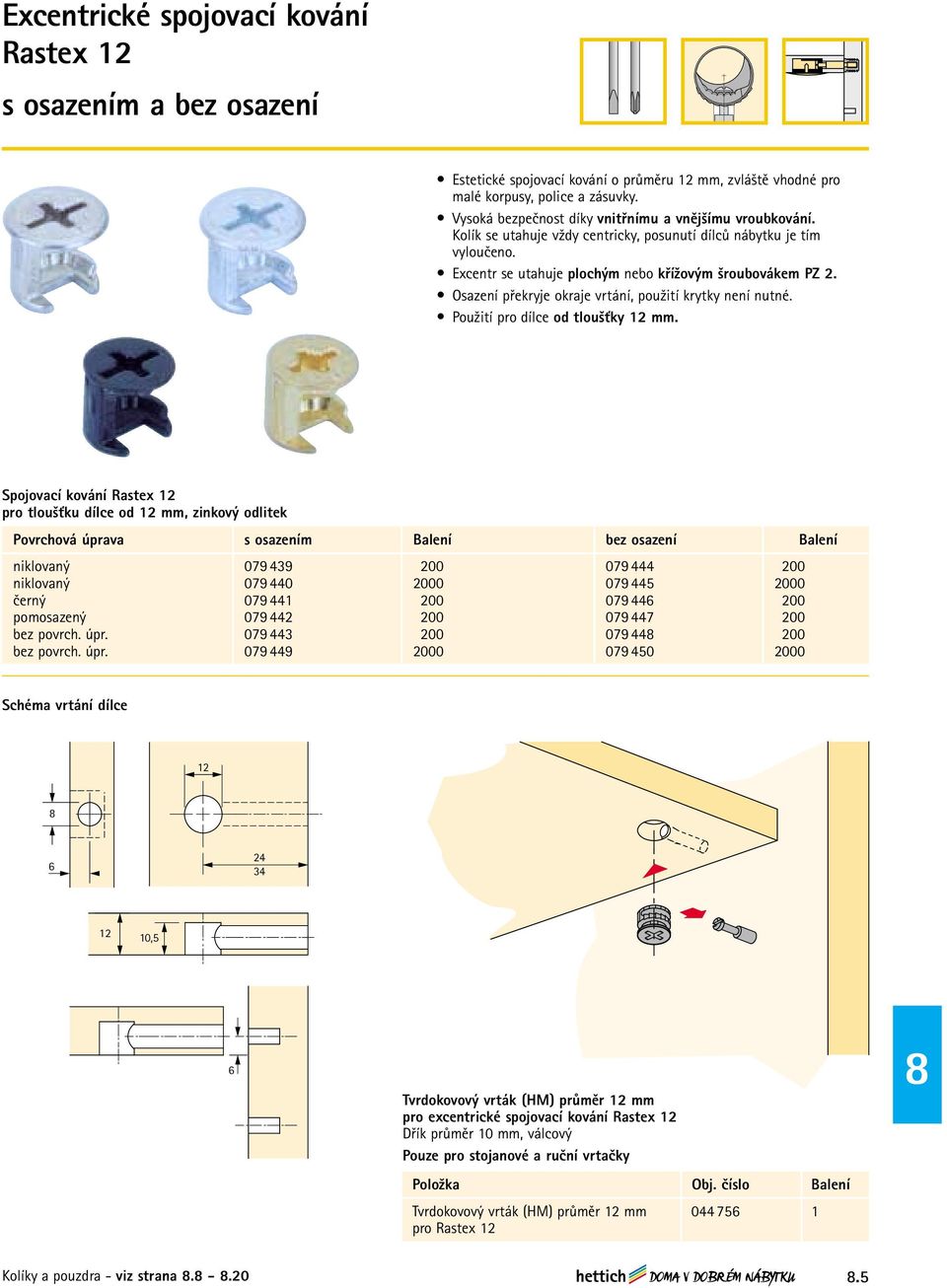

1 Excentrické spojovací kování Rastex 12 s osazením a bez osazení Estetické spojovací kování o průměru 12 mm, zvláště vhodné pro malé korpusy, police a zásuvky. Vysoká bezpečnost díky vnitřnímu a vnějšímu vroubkování. Kolík se utahuje vždy centricky, posunutí dílců nábytku je tím vyloučeno. Excentr se utahuje plochým nebo křížovým šroubovákem PZ 2. Osazení překryje okraje vrtání, použití krytky není nutné. Použití pro dílce od tloušťky 12 mm. Spojovací kování Rastex 12 pro tloušťku dílce od 12 mm, zinkový odlitek Povrchová úprava s osazením Balení bez osazení Balení niklovaný niklovaný černý pomosazený bez povrch. úpr bez povrch. úpr Schéma vrtání dílce ,5 6 Tvrdokovový vrták (HM) průměr 12 mm pro excentrické spojovací kování Rastex 12 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Tvrdokovový vrták (HM) průměr 12 mm pro Rastex 12 Kolíky a pouzdra - viz strana

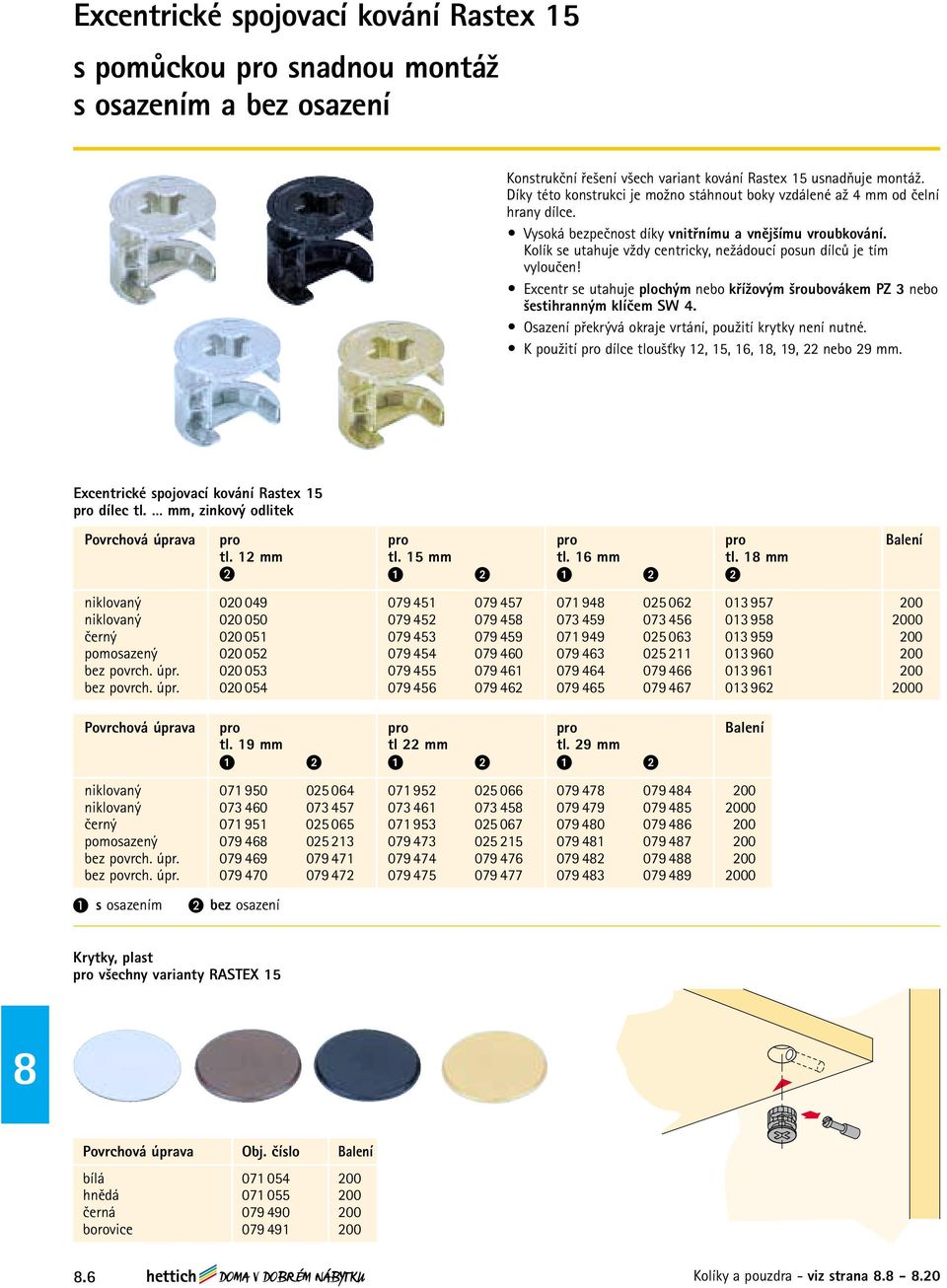

2 Excentrické spojovací kování Rastex s pomůckou pro snadnou montáž s osazením a bez osazení Konstrukční řešení všech variant kování Rastex usnadňuje montáž. Díky této konstrukci je možno stáhnout boky vzdálené až 4 mm od čelní hrany dílce. Vysoká bezpečnost díky vnitřnímu a vnějšímu vroubkování. Kolík se utahuje vždy centricky, nežádoucí posun dílců je tím vyloučen! Excentr se utahuje plochým nebo křížovým šroubovákem PZ 3 nebo šestihranným klíčem SW 4. Osazení překrývá okraje vrtání, použití krytky není nutné. K použití pro dílce tloušťky 12,, 16, 1, 19, 22 nebo 29 mm. Excentrické spojovací kování Rastex pro dílec tl. mm, zinkový odlitek Povrchová úprava pro pro pro pro Balení tl. 12 mm tl. mm tl. 16 mm tl. 1 mm niklovaný niklovaný černý pomosazený bez povrch. úpr bez povrch. úpr Povrchová úprava pro pro pro Balení tl. 19 mm tl 22 mm tl. 29 mm niklovaný niklovaný černý pomosazený bez povrch. úpr bez povrch. úpr s osazením bez osazení Krytky, pro všechny varianty RASTEX bílá hnědá černá borovice Kolíky a pouzdra - viz strana. -.20

3 RASTEX pro dílec tl. 12 mm RASTEX pro dílec tl. mm RASTEX pro dílec tl. 16 mm RASTEX pro dílec tl. 1 mm , , ,7 1 13,4 6 7,5 9 RASTEX pro dílec tl. 19 mm RASTEX pro dílec tl. 22 mm RASTEX pro dílec tl. 29 mm 9, , ,2 22, ,2 9, ,5 Tvrdokovový vrták (HM) průměr mm pro excentrické spojovací kování Rastex Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Tvrdokovový vrták (HM) průměr mm pro Rastex.7

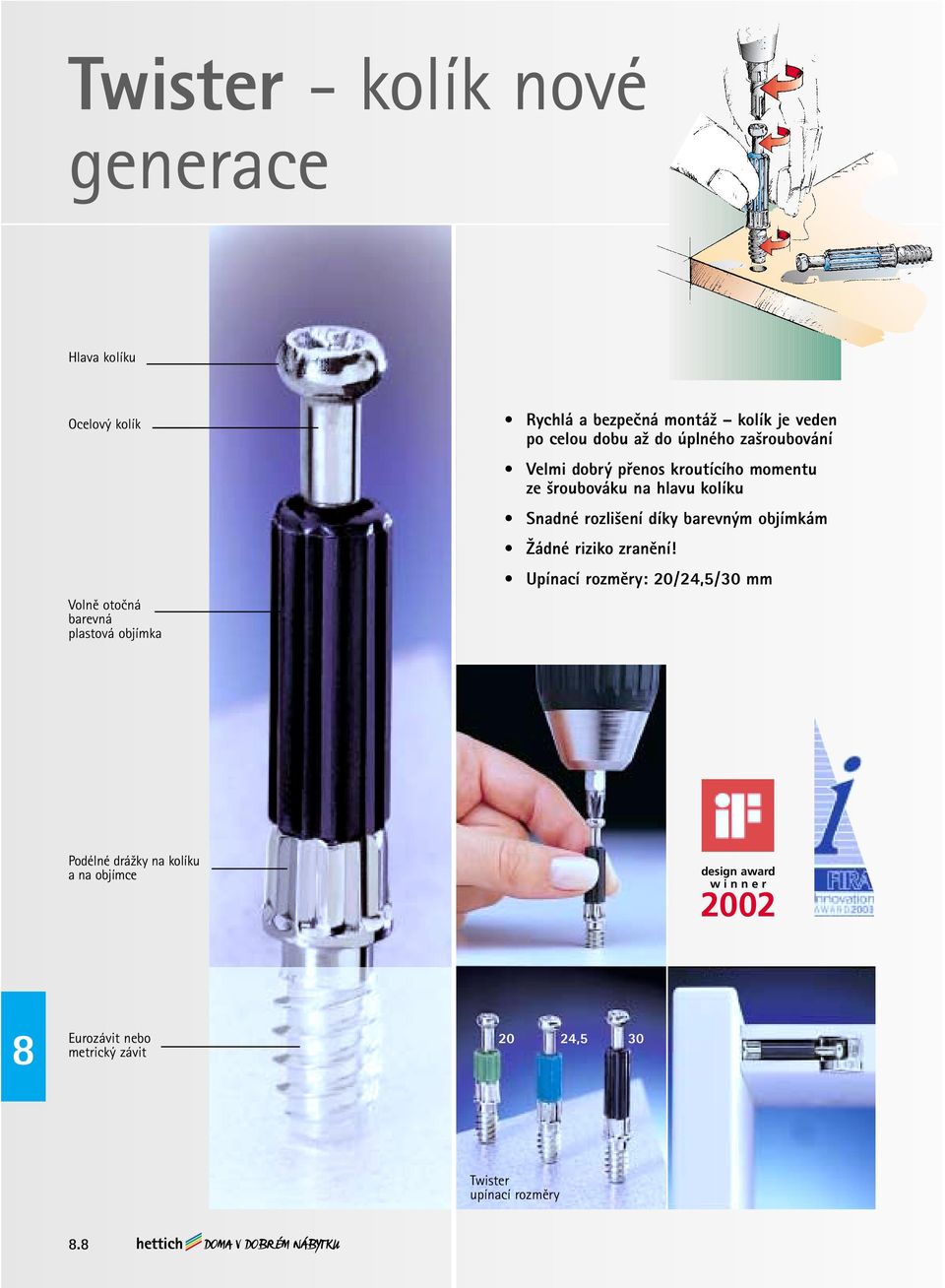

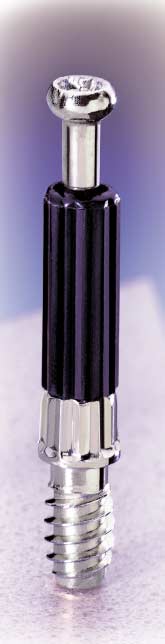

4 Twister - kolík nové generace Hlava kolíku Ocelový kolík Volně otočná barevná ová objímka Rychlá a bezpečná montáž kolík je veden po celou dobu až do úplného zašroubování Velmi dobrý přenos kroutícího momentu ze šroubováku na hlavu kolíku Snadné rozlišení díky barevným objímkám Žádné riziko zranění! Upínací rozměry: 20/,5/30 mm Podélné drážky na kolíku a na objímce design award w i n n e r 2002 Eurozávit nebo metrický závit 20,5 30 Twister upínací rozměry.

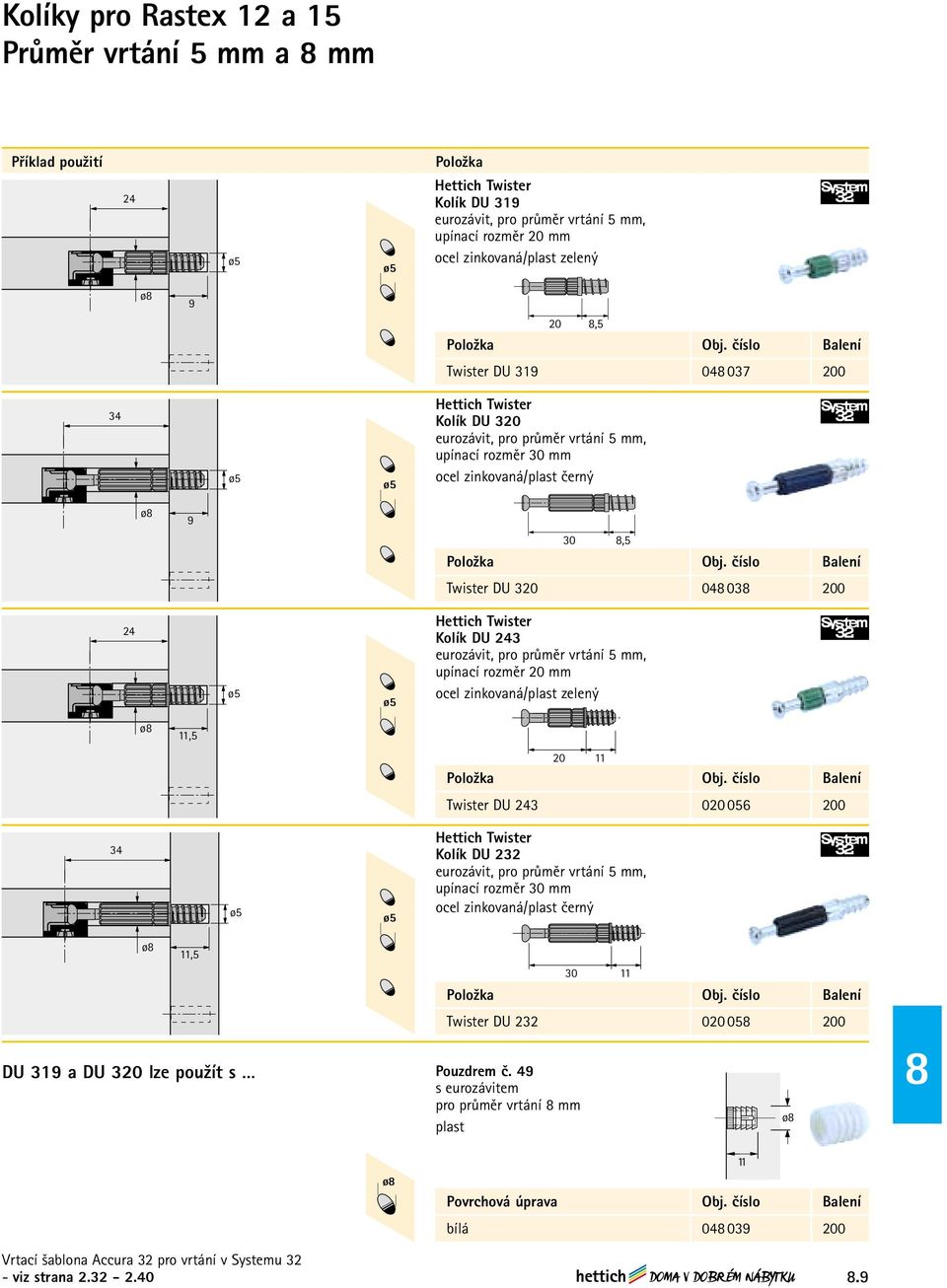

5 Kolíky pro Rastex 12 a Průměr vrtání 5 mm a mm Příklad použití Položka Hettich Twister Kolík DU 319 eurozávit, pro průměr vrtání 5 mm, upínací rozměr 20 mm zinkovaná/ zelený ø 9 20,5 Twister DU Hettich Twister Kolík DU 320 eurozávit, pro průměr vrtání 5 mm, upínací rozměr 30 mm zinkovaná/ černý ø 9 30,5 Twister DU Hettich Twister Kolík DU 3 eurozávit, pro průměr vrtání 5 mm, upínací rozměr 20 mm zinkovaná/ zelený ø 11, Twister DU Hettich Twister Kolík DU 232 eurozávit, pro průměr vrtání 5 mm, upínací rozměr 30 mm zinkovaná/ černý ø 11, DU 319 a DU 320 lze použít s Twister DU Pouzdrem č. 49 s eurozávitem pro průměr vrtání mm ø ø 11 bílá Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

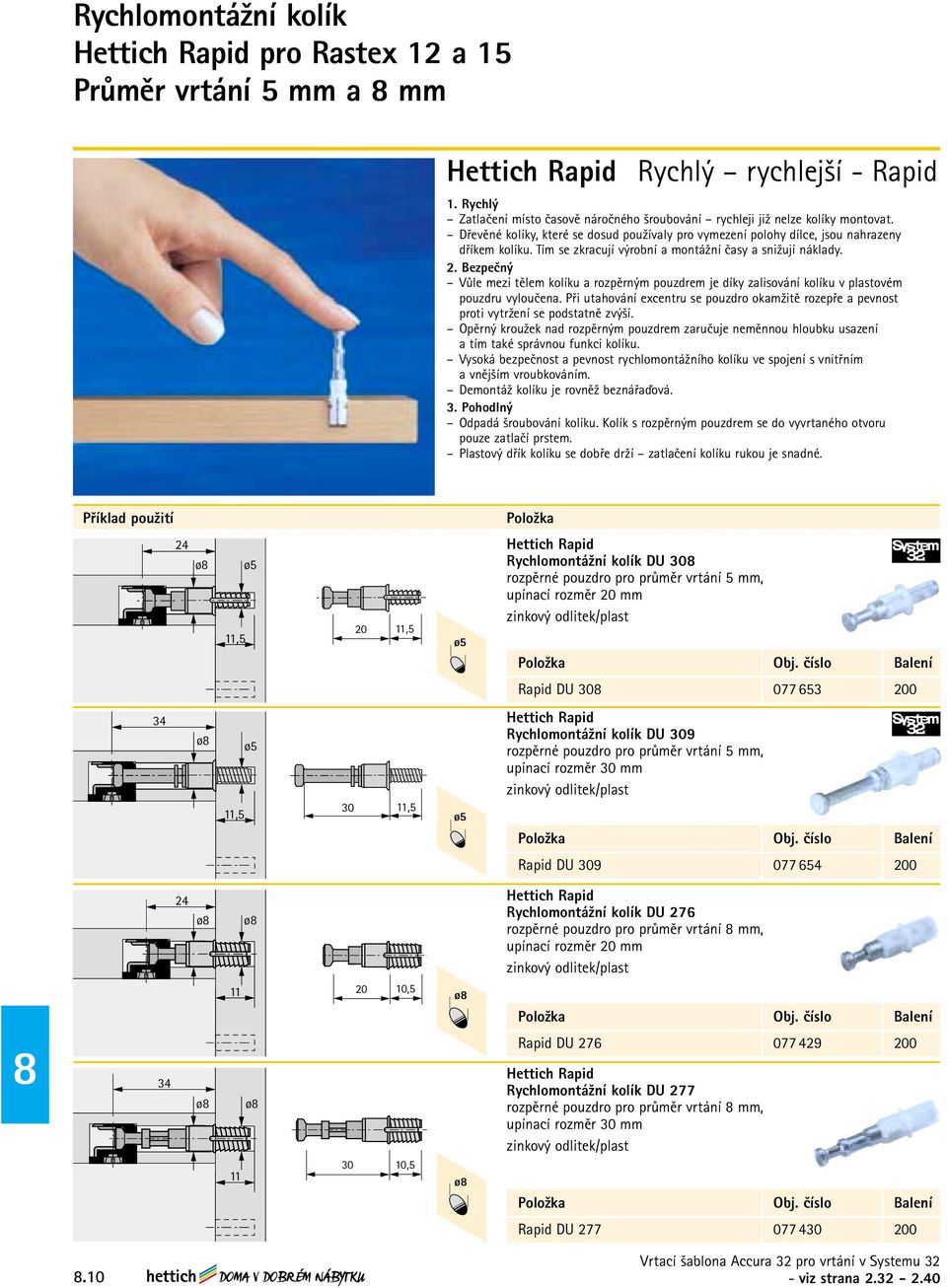

6 Rychlomontážní kolík Hettich Rapid pro Rastex 12 a Průměr vrtání 5 mm a mm Hettich Rapid Rychlý rychlejší - Rapid 1. Rychlý Zatlačení místo časově náročného šroubování rychleji již nelze kolíky montovat. Dřevěné kolíky, které se dosud používaly pro vymezení polohy dílce, jsou nahrazeny dříkem kolíku. Tím se zkracují výrobní a montážní časy a snižují náklady. 2. Bezpečný Vůle mezi tělem kolíku a rozpěrným pouzdrem je díky zalisování kolíku v ovém pouzdru vyloučena. Při utahování excentru se pouzdro okamžitě rozepře a pevnost proti vytržení se podstatně zvýší. Opěrný kroužek nad rozpěrným pouzdrem zaručuje neměnnou hloubku usazení a tím také správnou funkci kolíku. Vysoká bezpečnost a pevnost rychlomontážního kolíku ve spojení s vnitřním a vnějším vroubkováním. Demontáž kolíku je rovněž beznářaďová. 3. Pohodlný Odpadá šroubování kolíku. Kolík s rozpěrným pouzdrem se do vyvrtaného otvoru pouze zatlačí prstem. Plastový dřík kolíku se dobře drží zatlačení kolíku rukou je snadné. Příklad použití Položka ø 11, ,5 Hettich Rapid Rychlomontážní kolík DU 30 rozpěrné pouzdro pro průměr vrtání 5 mm, upínací rozměr 20 mm zinkový odlitek/ Rapid DU ø 11, ,5 Hettich Rapid Rychlomontážní kolík DU 309 rozpěrné pouzdro pro průměr vrtání 5 mm, upínací rozměr 30 mm zinkový odlitek/ Rapid DU ø ø ,5 ø Hettich Rapid Rychlomontážní kolík DU 276 rozpěrné pouzdro pro průměr vrtání mm, upínací rozměr 20 mm zinkový odlitek/ 34 ø ø ,5 ø Rapid DU Hettich Rapid Rychlomontážní kolík DU 277 rozpěrné pouzdro pro průměr vrtání mm, upínací rozměr 30 mm zinkový odlitek/ Rapid DU Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

7 Příklad použití ø ový dřík dvojitý klín ový dřík rozpěrný element pohyblivá pohyblivá hlava kolíku dosedací hrana rozpěrný element hlava kolíku dosedací hrana konus.11

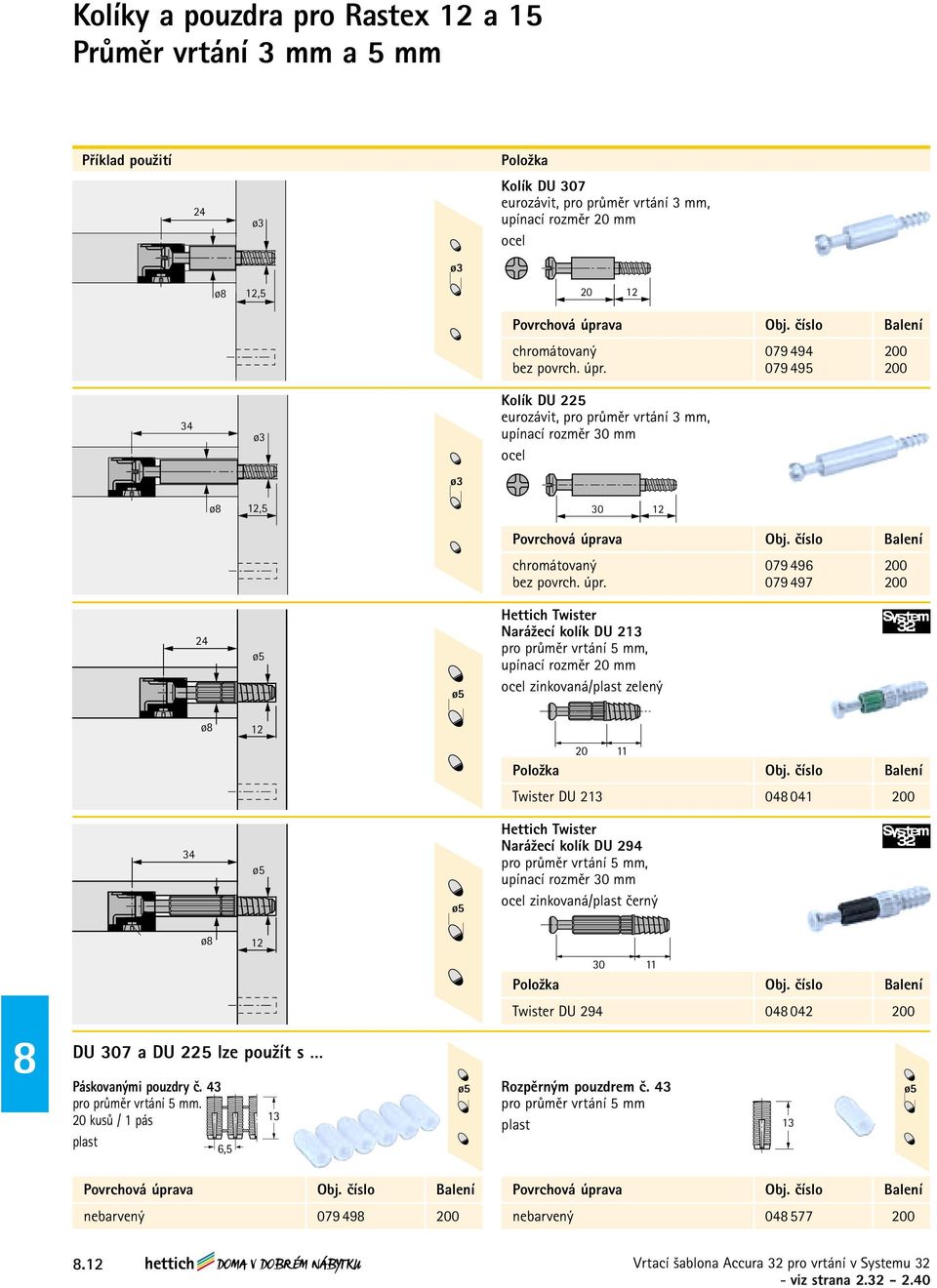

8 Kolíky a pouzdra pro Rastex 12 a Průměr vrtání 3 mm a 5 mm Příklad použití Položka ø3 Kolík DU 307 eurozávit, pro průměr vrtání 3 mm, upínací rozměr 20 mm ø3 ø 12, ø3 chromátovaný bez povrch. úpr Kolík DU 225 eurozávit, pro průměr vrtání 3 mm, upínací rozměr 30 mm ø3 ø 12, chromátovaný bez povrch. úpr Hettich Twister Narážecí kolík DU 213 pro průměr vrtání 5 mm, upínací rozměr 20 mm zinkovaná/ zelený ø Twister DU Hettich Twister Narážecí kolík DU 294 pro průměr vrtání 5 mm, upínací rozměr 30 mm zinkovaná/ černý ø DU 307 a DU 225 lze použít s Páskovanými pouzdry č. 43 pro průměr vrtání 5 mm. 20 kusů / 1 pás 6,5 13 Twister DU Rozpěrným pouzdrem č. 43 pro průměr vrtání 5 mm 13 nebarvený nebarvený Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

9 Kolíky a pouzdra pro Rastex 12 a Průměr vrtání 5, 6, a 10 mm Příklad použití Položka Kolík DU 42 závit M4 x 7, mm, upínací rozměr 20 mm M4 /6//10 /6//10 ø 20 7, bez povrch. úpr chromátované /6//10 /6//10 Kolík DU 425 závit M4 x 7, mm, upínací rozměr 30 mm M4 ø 30 7, bez povrch. úpr chromátované DU 42 a DU 425 lze použít s Rozpěrným pouzdrem závit M4, průměr vrtání 5 nebo 6 mm mosaz bez povrch. úpr. Pouzdrem č. 30 závit M4, průměr vrtání mm Pouzdrem č. 74 závit M4, průměr vrtání 10 mm ø6 /6 ø ø 7, 10 Průměr vrtání Obj. číslo Balení 5 mm mm Povrch. úprava Obj. číslo Balení bílý Povrch. úprava Obj. číslo Balení bílý Koncovým šroubem závit M4, použitelný se závitovým pouzdrem M4* 9 M4 * Závitové pouzdro pro závit M4 průměr vrtání 5 mm L Povrchová úprava Délka Obj. číslo Balení niklovaný mm brunýrováno mm niklovaný 9 mm brunýrováno 9 mm Povrchová úprava Délka L Obj. číslo Balení chromátované mm mm mm Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

10 Kolíky a pouzdra pro Rastex 12 a Průměr vrtání mm a 10 mm Příklad použití Položka Hettich Twister kolík DU 645 závit M6 x 7, mm, upínací rozměr 20 mm zinkovaná/ zelený ø /10 M6 ø 11,5 ø/ , Twister DU Hettich Twister kolík DU 644 závit M6 x 7, mm, upínací rozměr 30 mm zinkovaná/ černý ø /10 M6 ø 11,5 ø/ , Twister DU DU 645 a DU 644 lze použít s Rozpěrným pouzdrem s nebo bez nylonové kuličky závit M6, průměr vrtání mm mosaz bez povrch. úpr. ø 9/12 ø Pouzdrem č. 49 závit M6, průměr vrtání mm ø 11 ø Délka Obj. číslo Balení 9 mm bez kuličky mm s kuličkou bílý Pouzdrem č. 33 závit M6, průměr vrtání 10 mm Pouzdrem č. 100 závit M6, průměr vrtání 10 mm bílý Páskovanými pouzdry č. 1 závit M6, průměr vrtání 10 mm, 20 kusů / 1 pás 13 bílý bílý Páskovanými pouzdry č. 330 závit M6, průměr vrtání 10 mm, 20 kusů / 1 pás 11 bílý Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

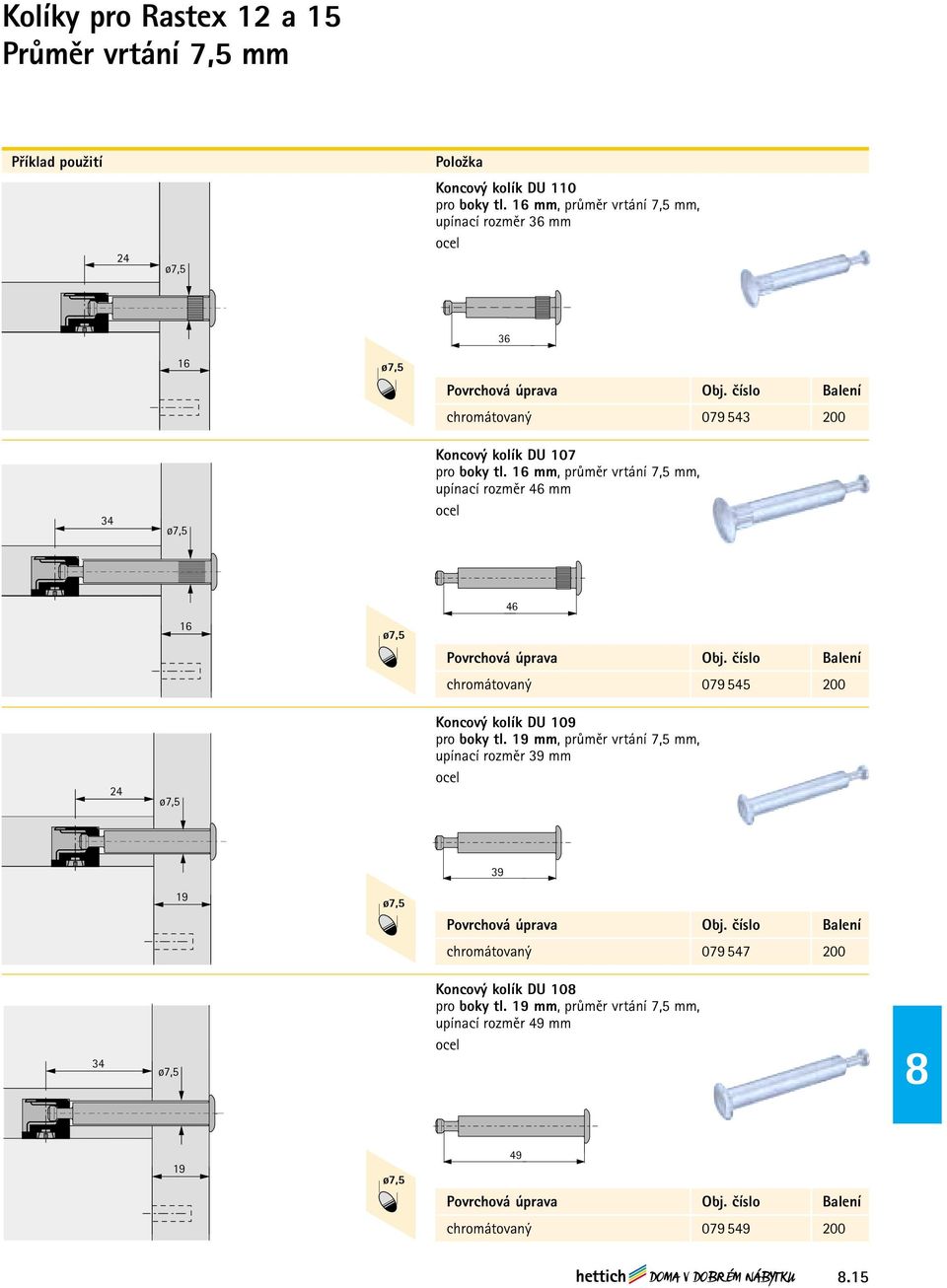

11 Kolíky pro Rastex 12 a Průměr vrtání 7,5 mm Příklad použití Položka ø7,5 Koncový kolík DU 110 pro boky tl. 16 mm, průměr vrtání 7,5 mm, upínací rozměr 36 mm ø7,5 chromátovaný ø7,5 Koncový kolík DU 107 pro boky tl. 16 mm, průměr vrtání 7,5 mm, upínací rozměr 46 mm 16 ø7,5 46 chromátovaný ø7,5 Koncový kolík DU 109 pro boky tl. 19 mm, průměr vrtání 7,5 mm, upínací rozměr 39 mm ø7,5 chromátovaný ø7,5 Koncový kolík DU 10 pro boky tl. 19 mm, průměr vrtání 7,5 mm, upínací rozměr 49 mm 19 ø7,5 49 chromátovaný

12 Kolíky pro Rastex 12 a Průměr vrtání mm Příklad použití Položka ø Dvojitý kolík DU 3 pro boky tl. 16 mm, se Segerovou pojistkou, průměr vrtání mm, upínací rozměr 36/20 mm ø bez povrch. úpr chromátovaný ø 34 Dvojitý kolík DU 6 pro boky tl. 16 mm, se Segerovou pojistkou, průměr vrtání mm, upínací rozměr 46/30 mm ø bez povrch. úpr chromátovaný ø Dvojitý kolík DU 0 pro boky tl. 19 mm, se Segerovou pojistkou, průměr vrtání mm, upínací rozměr 39/20 mm ø bez povrch. úpr chromátovaný ø 34 Dvojitý kolík DU 53 pro boky tl. 19 mm, se Segerovou pojistkou, průměr vrtání mm, upínací rozměr 49/30 mm ø bez povrch. úpr chromátovaný Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

13 Kolíky a pouzdra pro Rastex 12 a Průměr vrtání mm a 10 mm Příklad použití Položka Kloubový kolík DU 650 závit M6 x 7 mm, pro průměr vrtání mm, upínací rozměr 20 mm x ø7 α ø/10 20 x 44 ø chromátovaný Kloubový kolík DU 634 závit M6 x 7 mm, pro průměr vrtání mm, upínací rozměr 39 mm ø7 α ø/10 39 ø chromátovaný DU 650 a DU 634 lze použít s Rozpěrným pouzdrem s nebo bez nylonové kuličky závit M6, průměr vrtání mm mosaz bez povrch. úpr. ø 9/12 Délka Obj. číslo Balení 9 mm bez kuličky mm s kuličkou ø Pouzdrem č. 49 závit M6, průměr vrtání mm, bílý ø 11 ø Pouzdrem č. 33 závit M6, průměr vrtání 10 mm Pouzdrem č. 100 závit M6, průměr vrtání 10 mm bílý Páskovanými pouzdry č. 1 závit M6, průměr vrtání 10 mm, 20 kusů / 1 pás 13 bílý bílý Páskovanými pouzdry č. 330 závit M6, průměr vrtání 10 mm, 20 kusů / 1 pás 11 bílý Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

14 Kolíky pro Rastex 12 a Průměr vrtání 7 mm Příklad použití Položka Kloubový kolík DU 5 použitelný od 90 do 10, pro průměr vrtání 7 mm, upínací rozměr 20/20 mm α ø7 X ø7 chromátovaný α Kloubový kolík DU 60 použitelný od 90 do 10, pro průměr vrtání 7 mm, upínací rozměr 39/39 mm X ø ø7 chromátovaný Rozteč vrtání X pro kloubové kolíky DU 634 a DU 60 Úhel Tloušťka desky α Rozteč vrtání X mm pro DU ,0 57,9 60,5 63,1 69, ,7 55,4 57,6 59,7 64, ,9 53,5 55,3 57,1 61, ,5 52,053,5 55,05, ,3 50,7 52,0 53,2 56, ,3 49,6 50,7 51,7 54,2 60 4,3 4,6 49,5 50,4 52, ,5 47,7 4,4 49,1 50, 70 46,7 46,9 47,5 4,0 49, ,046,1 46,5 46,9 47,9 0 45,3 45,4 45,7 45,9 46,6 5 44,7 44,7 44, 45,045, ,044,044,044,044,0 Úhel Tloušťka desky α Rozteč vrtání X mm pro DU ,7 37,3 36,0 34, 31, 105 3,2 37,9 36,7 35,6 32, ,7 3,4 37,3 36,3 33,9 1 39,2 3,9 37,9 37,035, ,7 39,4 3,5 37,7 35, ,1 39, 39,1 3,3 36, ,5 40,3 39,6 3,9 37, ,9 40,7 40,1 39,4 3, ,3 41,1 40,5 40,0 3, ,6 41,5 41,040,5 39,4 0 42,0 41,9 41,5 41,1 40,1 5 42,3 42,2 41,9 41,6 40, ,7 42,6 42,3 42,1 41,4 Pro kloubové kolíky DU 650 a DU 5 se rozteč vrtání X vypočítá: X = hodnoty z výše uvedené tabulky

15 Kolíky pro Rastex 12 a Průměr vrtání 5 mm Příklad použití Položka Koncový kolík DU 99 pro boky tl. 16 mm, průměr vrtání 5 mm, upínací rozměr 36 mm žlutý chromát Koncový kolík DU 994 pro boky tl. 16 mm, průměr vrtání 5 mm, upínací rozměr 46 mm žlutý chromát Koncový kolík DU 990 pro boky tl. 19 mm, průměr vrtání 5 mm, upínací rozměr 39 mm žlutý chromát Koncový kolík DU 995 pro boky tl. 19 mm, průměr vrtání 5 mm, upínací rozměr 49 mm žlutý chromát Koncový kolík DU 991 pro boky tl. 22 mm, průměr vrtání 5 mm, upínací rozměr 42 mm Ocel žlutý chromát Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

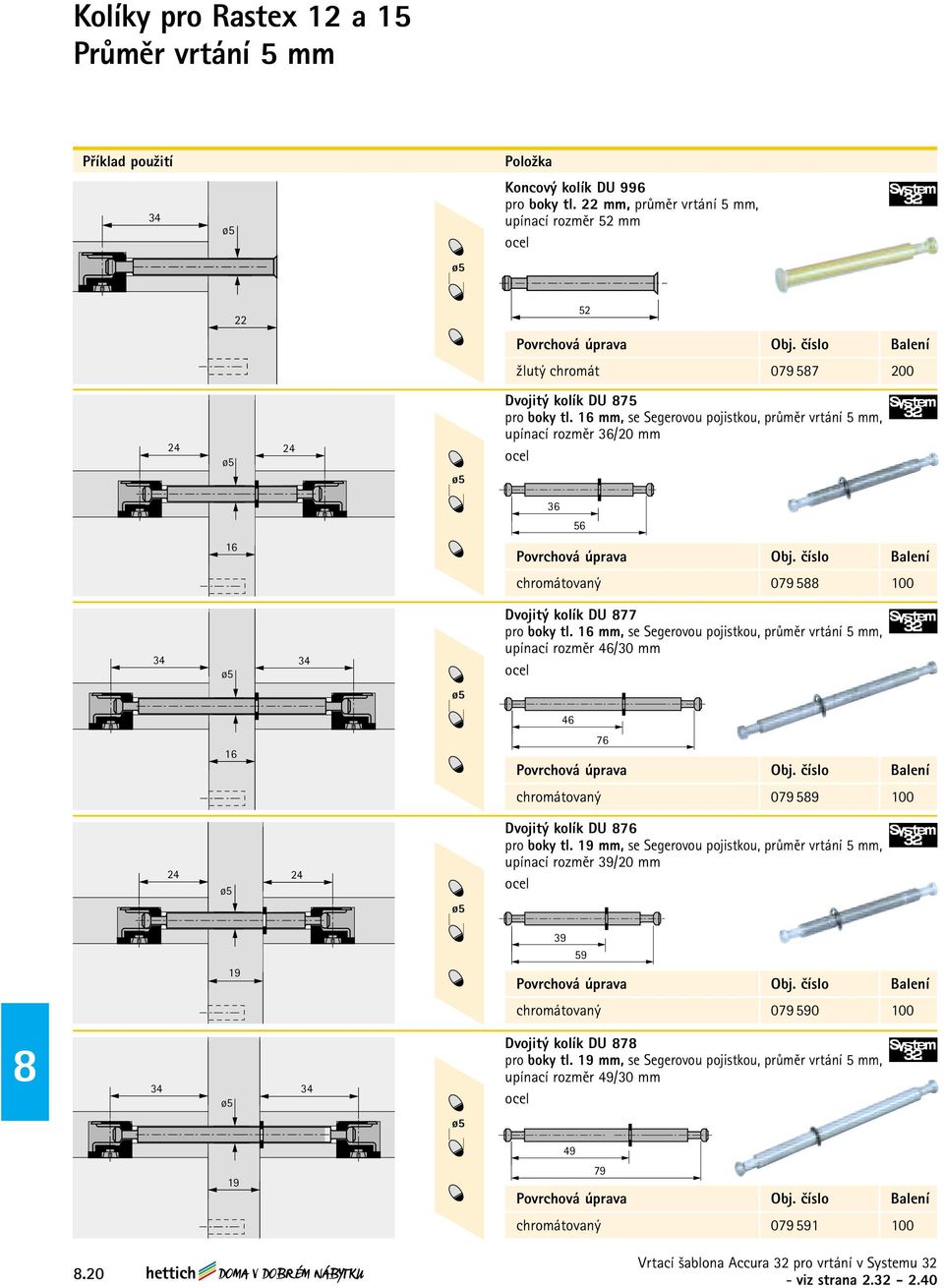

16 Kolíky pro Rastex 12 a Průměr vrtání 5 mm Příklad použití Položka 34 Koncový kolík DU 996 pro boky tl. 22 mm, průměr vrtání 5 mm, upínací rozměr 52 mm žlutý chromát Dvojitý kolík DU 75 pro boky tl. 16 mm, se Segerovou pojistkou, průměr vrtání 5 mm, upínací rozměr 36/20 mm chromátovaný Dvojitý kolík DU 77 pro boky tl. 16 mm, se Segerovou pojistkou, průměr vrtání 5 mm, upínací rozměr 46/30 mm chromátovaný Dvojitý kolík DU 76 pro boky tl. 19 mm, se Segerovou pojistkou, průměr vrtání 5 mm, upínací rozměr 39/20 mm chromátovaný Dvojitý kolík DU 7 pro boky tl. 19 mm, se Segerovou pojistkou, průměr vrtání 5 mm, upínací rozměr 49/30 mm chromátovaný Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

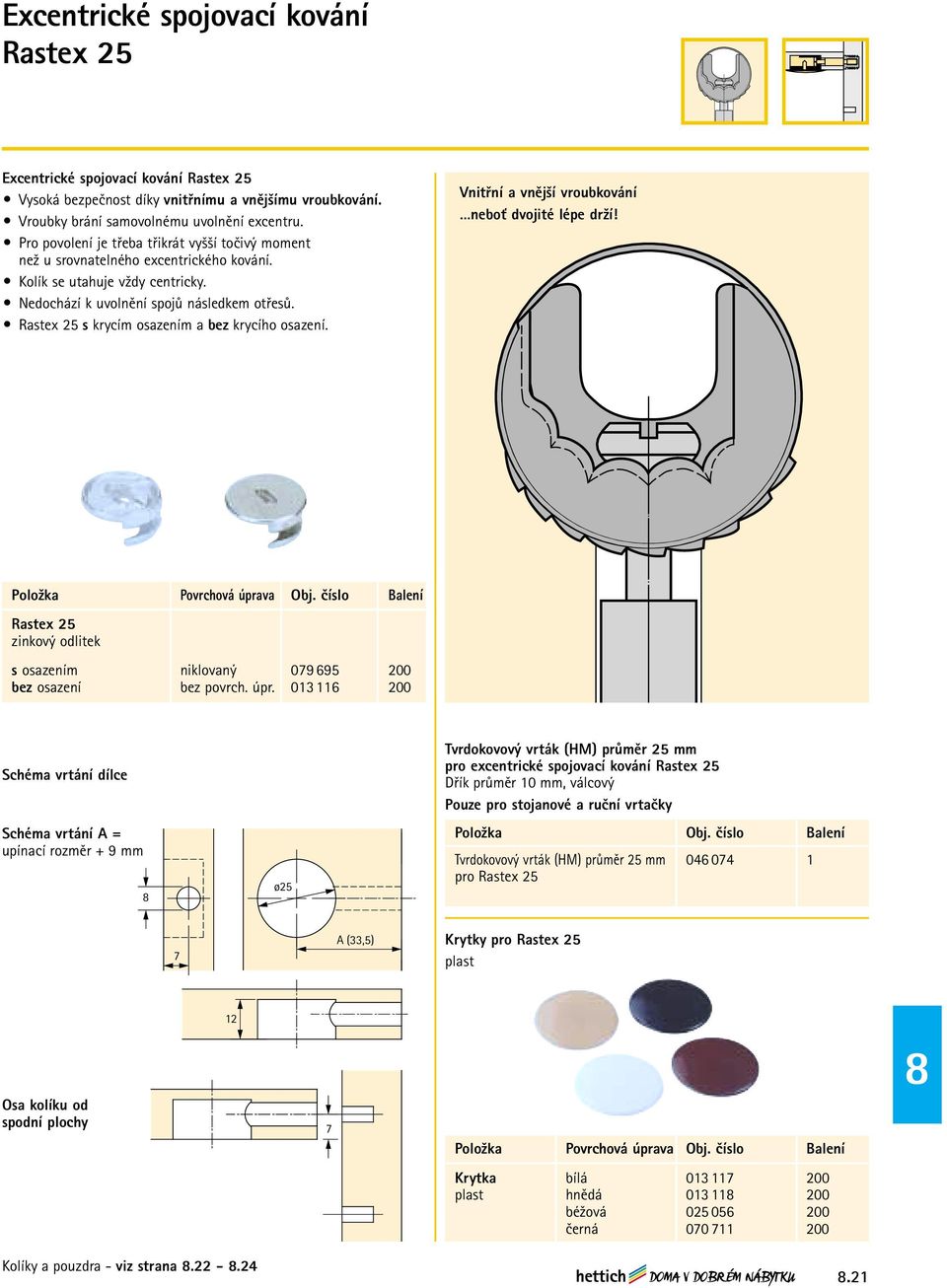

17 Excentrické spojovací kování Rastex 25 Excentrické spojovací kování Rastex 25 Vysoká bezpečnost díky vnitřnímu a vnějšímu vroubkování. Vroubky brání samovolnému uvolnění excentru. Pro povolení je třeba třikrát vyšší točivý moment než u srovnatelného excentrického kování. Kolík se utahuje vždy centricky. Nedochází k uvolnění spojů následkem otřesů. Rastex 25 s krycím osazením a bez krycího osazení. Vnitřní a vnější vroubkování neboť dvojité lépe drží! Položka Rastex 25 zinkový odlitek s osazením niklovaný bez osazení bez povrch. úpr Schéma vrtání dílce Schéma vrtání A = upínací rozměr + 9 mm ø25 Tvrdokovový vrták (HM) průměr 25 mm pro excentrické spojovací kování Rastex 25 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Tvrdokovový vrták (HM) průměr 25 mm pro Rastex 25 7 A (33,5) Krytky pro Rastex Osa kolíku od spodní plochy 7 Položka Krytka bílá hnědá béžová černá Kolíky a pouzdra - viz strana

18 Kolíky pro Rastex 25 Průměr vrtání 5 mm a mm Příklad použití 33,5 Položka Hettich Twister Kolík DU 262 eurozávit, pro průměr vrtání 5 mm, upínací rozměr,5 mm zinkovaná/ modrý ø 11,5,5 11 Twister DU Koncový kolík DU 960 pro boky tl. 19 mm, průměr vrtání mm, upínací rozměr 43,5 mm ø 33,5 19 ø 43,5 niklovaný Dvojitý kolík DU 26 pro mezistěnu tl. 19 mm, se Segerovou pojistkou, průměr vrtání mm, upínací rozměr 43,5/,5 mm ø 33, ,5 ø 43,5 6 bez povrch. úpr Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

19 Kolíky a pouzdra pro Rastex 25 Průměr vrtání 5, 6, a 10 mm Příklad použití Položka Kolík DU 4 závit M4 x 7, mm upínací rozměr,5 mm ø /6//10 /6//10 M4 33,5 7,,5 7, chromátovaný DU 4 lze použít s Rozpěrným pouzdrem závit M4, průměr vrtání 5 nebo 6 mm mosaz bez povrch. úpr. Pouzdrem č. 30 závit M4, průměr vrtání mm Pouzdrem č. 74 závit M4, průměr vrtání 10 mm ø6 /6 ø ø 7, 10 Průměr vrtání Obj. číslo Balení 5 mm mm Povrch. úprava Obj. číslo Balení bílý Povrch. úprava Obj. číslo Balení bílý Koncovým šroubem závit M4, použitelný se závitovým pouzdrem M4* * Závitové pouzdro pro závit M4 průměr vrtání 5 mm, Povrchová úprava Délka Obj. číslo Balení niklovaný mm brunýrováno mm niklovaný 9 mm brunýrováno 9 mm M4 Povrchová úprava Délka L Obj. číslo Balení chromátovaný mm mm mm L Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

20 Kolíky a pouzdra pro Rastex 25 Průměr vrtání mm a 10 mm Příklad použití Položka 33,5 Hettich Twister Kolík DU 600 závit M6 x 7, mm, upínací rozměr,5 mm zinkovaná/ modrý ø /10 M6 ø 11,5,5 7, Twister DU DU 600 lze použít s Rozpěrným pouzdrem s nebo bez nylonové kuličky závit M6, průměr vrtání mm mosaz bez povrch. úpr. ø 9/12 ø Pouzdrem č. 49 závit M6, průměr vrtání mm ø ø Délka Obj. číslo Balení 9 mm bez kuličky mm s kuličkou bílý Pouzdrem č. 33 závit M6, průměr vrtání 10 mm Pouzdrem č. 100 závit M6, průměr vrtání 10 mm bílý Páskovanými pouzdry č. 1 závit M6, průměr vrtání 10 mm, 20 kusů / 1 pás 13 bílý ø 12 ø bílý Páskovanými pouzdry č. 330 závit M6, průměr vrtání 10 mm, 20 kusů / 1 pás 11 bílý Dvojitým pouzdrem č. 36 závit M6, průměr vrtání 10 mm bílý Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

21 Excentrická spojovací kování Zierliche Bauform mit hoher Anzugskraft VB 1/19, 20/21 und Stabilität a 35/36 Ozdobný tvar s vysokou stabilitou Ozdobné spojovací kování pro tvarově stabilní Zierliche Verbindungsbeschläge konstrukční spojení für polic formund kraftschlüssige Verbindungen von a boků. Fachböden und Osvědčený Seitenwänden. princip excentru s vroubkováním. Bewährtes Exzenter-Rastprinzip. Toto konstrukční řešení umožňuje stažení Anzugshilfe - nábytkových Möbelseiten dílců können i při vzájemné vzdálenosti damit selbst 2 beim mm. Abstand von 2 mm herangezogen werden..25

22 Excentrická spojovací kování VB 1 a VB 20 Excentrické spojovací kování VB 1 / VB 20 Pro tvarově stabilní a pevné spojení půdy a dna s boky. Vysoká pevnost spoje. Kování se lisuje do dvou otvorů s roztečí 32 mm a průměry 30 mm a 10 mm. Dílec se nasadí shora. V případě dna je možno excentr utahovat také shora. K tomu je nutno vyvrtat do dna průchozí otvor. Ve speciálním případě lze otvorem v excentru ovládat také soklové nožičky, viz strana.2. Dílec se nasadí shora, pomůcka při montáži. Spojovací kování VB 1 pro tl. materiálu 16 mm Spojovací kování VB 20 pro tl. materiálu mm Položka VB1 D zinkový odlitek niklovaný VB 1 bílý hnědý Položka VB20 D zinkový odlitek niklovaný VB 20 bílý hnědý Vrtání +0,5 Vrtání +0,5 ø30 ø , , ,5 12, ,5 14,5 7,5 9,5 Osa kolíku od spodní plochy Osa kolíku od spodní plochy HM vrták pro VB 1 a VB 20 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Položka Průměr vrtání mm Obj. číslo Balení Vrtáky HM pro VB 1 / VB Kolíky a pouzdra - viz strana

23 Excentrická spojovací kování VB 19 a VB 21 Excentrické spojovací kování VB 19 a VB 21 Pro tvarově stabilní a pevné spojení půdy a dna s boky. Vysoká pevnost spoje. Kování se lisuje do dvou otvorů s roztečí 32 mm a průměry 30 mm a 10 mm. Dílec se nasadí shora nebo čelně. V případě dna je možno excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Ve speciálním případě lze otvorem v excentru ovládat také soklové nožičky, viz strana.2. Nasazení dílce shora nebo čelně Spojovací kování VB 19 pro tl. materiálu 16 mm Spojovací kování VB 21 pro tl. materiálu mm Položka VB19 D zinkový odlitek niklovaný VB 19 bílý hnědý Položka VB21 D zinkový odlitek niklovaný VB 21 bílý hnědý Vrtání +0,5 Vrtání +0,5 ø30 ø , , ,5 12, ,5 14,5 Osa kolíku od spodní plochy 7,5 Osa kolíku od spodní plochy 9,5 HM vrták pro VB 19 a VB 21 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Položka Průměr vrtání mm Obj. číslo Balení Vrtáky HM pro VB 19 / VB Kolíky a pouzdra - viz strana

24 Kolíky a pouzdra pro excentrická spojovací kování VB 1, VB 19, VB 20 a VB 21 Průměr vrtání 5 mm Příklad použití Použití spojovacího kování u dna s průchozím otvorem. Konstrukce excentru umožňuje použití šestihranného klíče č. 4 k seřízení soklových nožiček. Ve spojení se soklovými nožičkami pro kancelářský nábytek (viz strana.4) se díky tomuto řešení dají u již postavené skříně stavěcí nožičky dodatečně pohodlně seřizovat. Utahování excentru SW 4 PZ 3 Seřizování soklové nožičky Krytky pro otvor průměru 10 mm Položka Krytka bílá hnědá béžová šedá Příklad použití Položka Kolík DU 265 eurozávit, pro průměr vrtání 5 mm, upínací rozměr 9 mm 11, pozinkovaný Kolík DU 427 s mosazným rozpěrným pouzdrem závit M4, průměr vrtání 5 mm, upínací rozměr 9 mm bez povrch. úpravy/mosaz,5 9 7, M4 7, DU 427 s rozpěrným poudrem Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

25 Příklad použití Položka Kolík DU 427 se závitovým pouzdrem závit M4, průměr vrtání 5 mm, upínací rozměr 9 mm M4 9 7, L Povrchová úprava Závitové pouzdro Obj. číslo Balení délka L bez povrch. úpr. L mm bez povrch. úpr. L 1 mm bez povrch. úpr. L 22 mm Balení 200 = 200 kolíků závitových pouzder Koncový kolík DU 951 pro tl. boků 16 mm, průměr vrtání 5 mm, upínací rozměr 25 mm niklovaný Koncový kolík DU 961 pro tl. boků 19 mm, průměr vrtání 5 mm, upínací rozměr 2 mm ø ,5 chromátovaný Dvojitý kolík DU 706 pro mezistěnu tl. 16 mm, průměr vrtání 5 mm, upínací rozměr 9 mm bez povrch. úpr Dvojitý kolík DU 714 pro mezistěnu tl. 19 mm a průměr vrtání 5 mm, upínací rozměr 9 mm bez povrch. úpr Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

26 Excentrické spojovací kování VB 35 Excentrické spojovací kování VB 35 Ozdobné spojovací kování pro tvarově stabilní spoje na osvědčeném principu excentru. Kování se lisuje do vyvrtaného otvoru o průměru 20 mm. Dílec se nasadí shora nebo čelně. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Nasazení dílce shora nebo čelně Spojovací kování VB 35/16 pro dílec tl. 16 mm Spojovací kování VB 35/19 pro dílec tl. 19 mm Položka VB35 D/ 16 niklovaný zinkový odlitek brunýrovaný VB35/ 16 bílý hnědý černý Vrtání Položka VB35 D/ 19 niklovaný zinkový odlitek brunýrovaný VB35/ 19 bílý hnědý černý Vrtání ,5 +0,5 12 9,5+0, , Osa kolíku od spodní plochy Osa kolíku od spodní plochy 9,5 HM vrták pro VB 35/35 M Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Položka Průměr vrtání mm Obj. číslo Balení Vrtáky HM pro VB 35/35 M Kolíky a pouzdra - viz strana

27 Excentrické spojovací kování VB 35 M Excentrické spojovací kování VB 35 M Ozdobné spojovací kování pro tvarově stabilní spoje na osvědčeném principu excentru. Konstrukční řešení spojovacího kování usnadňuje montáž. Díky této konstrukci je možno stáhnout boky vzdálené až 2 mm od čelní hrany dílce. Kování se lisuje do vyvrtaného otvoru s průměrem 20 mm. Dílec se nasadí shora. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Dílec se nasadí shora, pomůcka při montáži. Spojovací kování VB 35 M/16 pro dílec tl. 16 mm Spojovací kování VB 35 M/19 pro dílec tl. 19 mm Položka VB35 MD/ 16 niklovaný zinkový odlitek brunýrovaný VB35 M/ 16 bílý hnědý černý Vrtání Položka VB35 MD/ 19 niklovaný zinkový odlitek brunýrovaný VB35 M/ 19 bílý hnědý černý Vrtání ,5 +0,5 12 9,5+0, , Osa kolíku od spodní plochy Osa kolíku od spodní plochy 9,5 HM vrták pro VB 35/35 M Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Položka Průměr vrtání mm Obj. číslo Balení Vrtáky HM pro VB 35/35 M Kolíky a pouzdra - viz strana

28 Excentrické spojovací kování VB 36 Excentrické spojovací kování VB 36 Ozdobné spojovací kování pro tvarově stabilní a pevné spoje na osvědčeném principu excentru. Kování se lisuje do dvou vyvrtaných otvorů s roztečí 32 mm, o průměru 20 a 10 mm. Dílec se nasadí shora nebo čelně. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat ve dně průchozí otvor. Nasazení dílce shora nebo čelně Spojovací kování VB 36/16 pro dílec tl. 16 mm Spojovací kování VB 36/19 pro dílec tl. 19 mm Položka VB36 D / 16 niklovaný zinkový odlitek brunýrovaný VB36 / 16 bílý hnědý černý Vrtání 9,5+0,5 Položka VB36 D/ 19 niklovaný zinkový odlitek brunýrovaný VB36/ 19 bílý hnědý černý Vrtání 9,5+0, Osa kolíku od spodní plochy 16 10,5 12,5 Osa kolíku od spodní plochy 19 10,5 14 9,5 HM vrták pro VB 36/36 M Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky.32 Položka Průměr vrtání mm Obj. číslo Balení Vrtáky HM pro VB 36 /36 M Kolíky a pouzdra - viz strana

29 Excentrické spojovací kování VB 36 M Excentrické spojovací kování VB 36 M Ozdobné spojovací kování pro tvarově stabilní a pevné spoje na osvědčeném principu excentru. Konstrukční řešení spojovacího kování usnadňuje montáž. Díky této konstrukci je možno stáhnout boky vzdálené až 2 mm od čelní hrany dílce. Kování se lisuje do dvou vyvrtaných otvorů s roztečí 32 mm, o průměru 20 a 10 mm. Dílec se nasadí shora. V případě dna se může excentr utahovat také shora. K tomu je nutné vyvrtat do dna průchozí otvor. Dílec se nasadí shora, pomůcka při montáži. Spojovací kování VB 36M/16 pro dílec tl. 16 mm Spojovací kování VB 36M/19 pro dílec tl. 19 mm Položka VB36 MD / 16 niklovaný zinkový odlitek brunýrovaný VB36 M / 16 bílý hnědý černý Vrtání 9,5+0,5 Položka VB36 MD/ 19 niklovaný zinkový odlitek brunýrovaný VB36 M / 19 bílý hnědý černý Vrtání 9,5+0, Osa kolíku od spodní plochy 16 10,5 12,5 Osa kolíku od spodní plochy 19 10,5 14 9,5 HM vrták pro VB 36/36 M Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Kolíky a pouzdra - viz strana Položka Průměr vrtání mm Obj. číslo Balení Vrtáky HM pro VB 36 /36 M

30 Spojovací kování VB 135 pro police Spojovací kování VB 135 Spojovací kování VB 135 se lisuje do vyvrtaného otvoru s průměrem 20 mm. Police se nasadí shora. Dílec s kováním VB 135 se spojí s kolíkem pouhým přitlačením. Jelikož osazení je kónické, dílec se stáhne s bokem a zajistí proti vypadnutí. Lze použít pro tl. police od 16 mm! Dílec se nasadí shora, pomůcka při montáži. Spojovací kování VB 135 pro tl. police od 16 mm Vrtání 9,5 +0, ,5 Položka VB135 bílý hnědý černý Osa kolíku od spodní plochy HM vrták průměr 20 mm pro VB 135 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky HM vrták průměr 20 mm pro VB Kolíky a pouzdra - viz strana

31 Kolíky a pouzdra pro VB 35 a 35 M, VB 36 a 36 M, VB 135 Průměr vrtání 3 mm a 5 mm Příklad použití Položka Kolík DU 261 eurozávit, pro průměr vrtání 3 mm, upínací rozměr 6,7 mm ø3 11,5 ø3 6,7 11 bez povrch. úpr Kolík DU 261 upínací rozměr 6,7 mm Rozpěrné pouzdro č. 43 pro průměr vrtání 5 mm 13,5 6, Položka Povrch. úprava Obj. číslo Balení Kolík DU 261 bez povrch. úpr Rozpěrné pouzdro č. 43 nebarvený Kolík DU 279 pouze pro VB 35/36, s vysokým osazením, eurozávit, průměr vrtání 5 mm, upínací rozměr 6,7 mm 3 11,5 6,7 11 bez povrch. úpr Kolík DU 260 eurozávit, pro průměr vrtání 5 mm, upínací rozměr 6,7 mm 6,7 7, bez povrch. úpr Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

32 Kolíky a pouzdra pro VB 35/35 M, VB 36/36 M, VB 135 Průměr vrtání 5, 6, a 10 mm Příklad použití Položka Kolík DU eurozávit, pro průměr vrtání 5 mm, upínací rozměr 6,7 mm zinkový odlitek 12,5 6,7 12 bez povrch. úpr Kolík narážecí DU 72 průměr vrtání 5 mm, upínací rozměr 6,7 mm 12,5 6,7 12 bez povrch. úpr ,5 /6//10 Kolík DU 426 závit M4 x 7, mm, upínací rozměr 6,7 mm M4 /6//10 6,7 7, bez povrch. úpr DU 426 lze použít s Rozpěrným pouzdrem závit M4, průměr vrtání 5 nebo 6 mm mosaz bez povrch. úpr. Pouzdrem č. 30 závit M4, průměr vrtání mm Pouzdrem č. 74 závit M4, průměr vrtání 10 mm ø6 /6 ø ø 7, 10 Průměr vrtání Obj. číslo Balení Povrch. úprava Obj. číslo Balení Povrch. úprava Obj. číslo Balení 5 mm mm Koncovým šroubem závit M4, k použití se závitovým pouzdrem M4* 9 M4 bílý * Závitové pouzdro pro závit M4 průměr vrtání 5 mm bílý L Povrchová úprava Délka Obj. číslo Balení niklovaný mm brunýrovaný mm niklovaný 9 mm brunýrováno 9 mm Povrchová úprava Délka L Obj. číslo Balení chromátované mm mm mm Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

33 Kolíky a pouzdra pro VB 35 a 35 M, VB 36 a 36 M, VB 135 Průměr vrtání mm a 10 mm Příklad použití ø/10 Položka Kolík DU 64 závit M6 x 7, mm, upínací rozměr 6,7 mm M6 12,5 6,7 7, ø/10 bez povrch. úpr chromátovaný DU 64 lze použít s Rozpěrným pouzdrem s nebo bez nylonové kuličky závit M6, průměr vrtání mm mosaz bez povrch. úpr. Pouzdrem č. 49 závit M6, průměr vrtání mm Pouzdrem č. 33 závit M6, průměr vrtání 10 mm ø ø ø ø 9/ Délka Obj. číslo Balení 9 mm bez kuličky mm s kuličkou bílý bílý Pouzdrem č. 100 závit M6, průměr vrtání 10 mm Páskovanými pouzdry č. 1 závit M6, průměr vrtání 10 mm, 20 ks / 1 pás Páskovanými pouzdry č. 330 závit M6, průměr vrtání 10 mm, 20 ks / 1 pás bílý bílý bílý Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

34 Kolíky a pouzdra pro VB 35 a 35 M, VB 36 a 36 M, VB 135 Průměr vrtání 5 mm Příklad použití Položka Dvojitý kolík DU 712 pro mezistěnu tl. 16 mm, průměr vrtání 5 mm, upínací rozměr 6,7 mm 16 6,7 16 6,7 bez povrch. úpr Dvojitý kolík DU 67 pro mezistěnu tl. 19 mm, průměr vrtání 5 mm, upínací rozměr 6,7 mm 6,7 19 6,7 19 bez povrch. úpr Koncový kolík DU 91 pro boky tl. 16 mm, průměr vrtání 5 mm, upínací rozměr 22, mm 16 22, niklovaný Koncový kolík DU 92 pro boky tl. 19 mm, průměr vrtání 5 mm, upínací rozměr 25, mm 19 25, niklovaný Vrtací šablona Accura 32 pro vrtání v Systemu 32 - viz strana

35 Excentrické spojovací kování Stabilofix Excentrické spojovací kování Stabilofix Systém pro montáž jedním člověkem. Zasunutí: Při spojení dílů nábytku kovový jazýček hlasitě zaklapne. Díly jsou nyní volně spojeny. Utažení: Excentry se utáhnou až po sestavení korpusu. Šroubovák se přitom nasunuje šikmo. Univerzální vrtací šablona Exakta Šablona umožňuje racionální zpracování spojovacího kování Stabilofix. Použití vrtací šablony je snadné. Šablona zaručí vždy přesné usazení kování, viz strana Kování lze použít pro rohové spoje od tl. materiálu 16 mm. Vrtání otvorů do hran dílů nebo použití kolíků je zde zbytečné. lišta vrtací těleso šablona s otvory fixační osazení důlčík Položka středící čep Stabilofix VB 62 D zinkový odlitek niklovaný Vrtání 11 ø30 středicí otvory středicí otvory A 12 +0,3 B seřiditelný doraz ø30 2, ,3 Osa vrtání A = B + 2,5 mm pevný doraz Pro opětovné uvolnění kování je nutno excentr otočit doleva až nadoraz. Aby zůstal zachován klipový efekt pro opětovné použití kování, všechny excentry ihned po demontáži pootočte doprava. HM vrták průměr 30 mm pro Stabilofix VB 62 D Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky HM vrták průměr 30 mm pro Stabilofix Univerzální vrtací šablona Exakta Vodící lišta s 2 dorazy 1000 mm mm mm mm Vrtací tělo pro Stabilofix Důlčík

36 Excentrické spojovací kování VB 47 Excentrické spojovací kování VB 47 Jednoduché excentrické spojovací kování bez šroubů nebo dalších vystupujících částí, pouze s rovným kolíkem. Snadnou montáž zaručí šikmo umístěný excentr, šroubovák se nasazuje šikmo. Příklad použití VB 47 Excentrické spojovací kování VB 47 s kolíkem pro našroubování zinek / bílý Vrtání Osa vrtání A = tl. boku S - X + 6 mm A = min. mm X = 7 až mm 35 X S 12 ø25 A HM vrták průměr 25 mm pro VB 47 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky HM vrták průměr 25 mm pro VB 47.40

37 Multi-Clip Závěsné kování pro mnoho způsobů použití Závěsné kování Multi-Clip Jediná ová součástka je základem závěsného kování Multi-Clip. Díky tomu je vyloučena záměna dílů, čímž se minimalizuje riziko chybné montáže. Multi-Clip má čtvercový průřez a proto se může namontovat z jakékoliv strany. Díky rozteči otvorů 32 mm je možné zpracování v Systému 32. Příchytné jazýčky jsou mírně zahnuty dovnitř. Při zavěšení se sepnou a poskytují tak zavěšeným dílům pevné spojení. Vroubkované plochy na vnitřní straně příchytných jazýčků zpevňují spoj a dovolují větší toleranci při montáži. Tímto je umožněno také seřizování zavěšených dílů. Multi-Clip má mnohostranné použití: Pro panelové stěny, interiérové dělící příčky, obložení sloupů, obložení stropů, clony a obložení všeho druhu. Ve všech případech se kování může našroubovat paralelně nebo kolmo k dílu clony nebo obložení. Pokud se závěsné díly musí nasunout zpředu, kování se montuje přesazené o 90. Toto kování, které šetří náklady, lze použít vždy a všude, ať už v interiérové tvorbě, při vybavování objektů nebo v sériové výrobě. Jen jeden díl kování pro všechny varianty použití. Bezpečné držení zavěšených dílů díky pružícím příchytným jazýčkům a vroubkovaným plochám. Variabilní pozice montáže umožňují zavěšení shora, zpředu, z hrany a také naplocho. Kompenzace montážních tolerancí. Seřiditelnost zavěšených dílců. Termo, tepelně stabilní Multi-Clip Upevnění vruty se zápustnou hlavou, průměr 4 mm

38 Everfix Nerozebíratelné spojovací kování s univerzálními možnostmi Toto skryté spojovací kování se skládá pouze z kolíku s eurozávitem a z pouzdra k zalisování, které obsahuje vložku z pružinové i. Nábytkové dílce se díky tomuto kování dají snadno a nerozebíratelně spojovat bez použití nástrojů. Zkouškami byla zjištěna pevnost spoje proti vytržení 00 N. Spojovací kování Everfix s kolíkem s eurozávitem pro otvor průměru 3 mm Spojovací kování Everfix s kolíkem s eurozávitem pro otvor průměru 5 mm Spojovací kování Everfix s kolíkem Duplo Everfix a kolík s eurozávitem pro otvor průměru 3 mm Everfix a kolík s eurozávitem pro otvor průměru 5 mm Everfix s kolíkem Duplo Balení 200 = 400 Everfix Duplo min. 3 min. 3 ø12 ø3 min. 11 ø12 min. 13 ø12 9,5 min. 13 min. 33,5 9,5 min. 16,5 9,5 min. 13 min. 13 Důlčík pro Everfix Vyvrtat otvor do plochy dílce. Nasadit důlčík a pomocí středícího hrotu vyznačit střed otvoru na druhém nábytkovém dílu. Navrtat hranu druhého nábytkového dílu. Nasadit důlčík a pomocí středícího hrotu vyznačit střed otvoru na ploše dílce. Značkovací šablona Everfix HM vrták pro spojovací kování Everfix Pouze pro stojanové a ruční vrtačky Položka Průměr vrtání mm Obj. číslo Balení HM vrták pro spojovací kování Everfix

39 Everfix univerzálně použitelný Everfix pro upevnění clon, spojení rámů, obložení stropů, při montáži regálů a schodišť. Nejvhodnější také pro montáž skládacího nábytku a drobného nábytku, pouze stisknout k sobě a hotovo. Všude tam, kde se dřevěné dílce doposud spojují tradičním způsobem pomocí dřevěných kolíků, přináší Everfix ekonomické výhody. Drží okamžitě, je nerozebíratelný a zůstává skrytý. Enormně vysoká stabilita s pevností proti vytržení 00 N. Montáž bez použití nářadí. Není nutno čekat na zaschnutí lepeného spoje jako u dřevěného kolíku. Velké vyrovnání tolerancí. Pro spojovací kování Everfix není třeba stahovací lis. Montáž schodiště Upevnění clony Spojení desky a hranolu Spojení hranolů Montáž korpusu Spojení rámu Spojení lišt.43

40 Spojovací kování VB 90 pro úhlové spoje od 30 do 270 stupňů Spojovací kování VB 90 Toto kování umožňuje spojit díly skříní nebo clon v extrémních úhlových situacích. Např. vestavěné skříně v podkroví nebo kombinace různých úhlů u kancelářského nábytku. Kloub se přizpůsobí všem úhlům od 30 do 270 stupňů. Položka VB 90 niklovaný Spojovací kování VB 90 si Vás získá svojí snadnou montáží: Kování se nejprve připevní k prvnímu dílci a poté se nasune na šroub, který je předmontovaný ve druhém dílci. V případě úhlů menších než 90 použít šroub se šestihrannou hlavou, aby bylo možné provést konečnou fixaci pomocí plochého klíče. 4 tloušťka 6, Montáž pomocí eurošroubů do otvorů s průměrem 5 mm nebo pomocí šroubu se šestihrannou hlavou M6 a pouzdrem č. 100 pro průměr vrtání 10 mm. Pouzdro č. 100 Položka Povrch. úprava Obj. číslo Balení Pouzdro č. 100, bílý

41 Trapézová spojovací kování TZ 321 TZ 2 Trapézové spojovací kování TZ 321 pro Systém 32. Trapézové spojovací kování TZ 321 obsahuje: vrut, chromátovaný tělo a pouzdro, Trapézové spojovací kování TZ 2 k zalisování, délka čepu 10 mm Upevnění pomocí vrutu se zápustnou hlavou s průměrem 4 mm, šroubovák je možno nasadit šikmo. bílý Položka TZ 321 bílý Položka TZ 2 bílý ø 9,5 10,5 10,5 6 13,5.45

42 Trapézová spojovací kování TZ 4 TD pro nábytek z masivního dřeva TZ 4 TD Kompaktní, stabilní, s jednoduchou montáží 4 4 Stabilní a tolerantní Masivní dřevo žije a akceptuje proto pouze kování, které toleruje bobtnání a sesychání materiálu. Vrchní i spodní díl spojovacího kování TZ 4 TD jsou z kovu a tím určeny pro vysoké namáhání. Uzavřený spodní díl má oválný otvor. Bobtnání a sesychání masivního dřeva je kompenzováno až do tolerance 4 mm. Pevné Důležitou pomůckou při montáži je západka integrovaná ve vrchním dílu. Zaklapne do upevněného spodního dílu a fixuje i vysoké a těžké korpusy již při jejich sestavení, ještě před utažením spojovacích šroubů. Snadná koncová montáž Již předmontovaný, šikmo uložený spojovací šroub se sklonem 10 poskytuje dostatek prostoru pro montáž pomocí křížového šroubováku PZ 2..46

43 Trapézová spojovací kování TZ 4 / TZ 4 TD pro nábytek z masivního dřeva Trapézové spojovací kování TZ 4 s předmontovaným šroubem Velmi snadnou montáž umožňuje celokovové spojovací kování TZ 4 díky šikmo uloženým šroubům, šroubovák lze nasadit šikmo. Trapézové spojovací kování TZ 4 TD Jednoduchá montáž pomocí západky vrchního dílu kování. Vrchní i spodní díl jsou kovové. Bobtnání a sesychání masivního dřeva kompenzuje oválný otvor s tolerancí 4 mm. Položka / Povrchová úprava Spodní díl Obj. číslo Balení TZ 4 celokovový niklovaný s ozubením brunýrovaný s ozubením TZ 4 / bílý s ozubením hnědý s ozubením Položka TZ 4 TD celokovový niklovaný brunýrovaný TZ 4 celokovové 4 vrut průměr 4 mm TZ 4 / 6 20,5 20, ,5 9,, 10,5, 12, ,5.47

44 Univerzální rohová spojka Univerzální rohová spojka s ovou krytkou Univerzální rohová spojka pro malé korpusy a nízké zatížení. Upevnění vruty průměru 3,5 mm se zápustnou hlavou. Krytka se snadno naklapne a překryje vruty. Položka Univerzální bílá rohová spojka černá Balení obsahuje 100 spojek a 100 krytek 20,5 20,5 ø3,

45 Spojovací šrouby Spojovací šrouby VS závit M6, pro průměr vrtání mm ová hlava bílá nebo hnědá Spojovací šrouby VSH závitová pouzdra a šrouby M4 pro průměr vrtání 5 mm niklovaná Položka Povrchová Tloušťka Obj. číslo Balení úprava dřeva VS 26 bílý mm VS 29 bílý mm VS 34 bílý mm VS 39 bílý mm VS 44 bílý mm VS 49 bílý mm VS 26 hnědý mm VS 29 hnědý mm VS 34 hnědý mm VS 39 hnědý mm VS 44 hnědý mm Balení 100 = 100 šroubů M krytek Položka Povrchová Tloušťka Obj. číslo Balení úprava dřeva VSH 21 niklovaný 23,5 26,5 mm VSH 2 niklovaný 2 32 mm VSH 36 niklovaný 35 3 mm VSH 41 niklovaný mm VSH 46 niklovaný mm VSH 21 brunýrováno 23,5 26,5 mm VSH 2 brunýrováno 2 32 mm VSH 36 brunýrováno 35 3 mm VSH 41 brunýrováno mm VSH 46 brunýrováno mm Balení 100 = 100 pouzder šroubů tloušťka dřeva tloušťka dřeva ø.49

46 Spojovací šrouby VHS 32 Spojovací šroub Direkta 2 Spojovací šrouby VHS 32 Ozdobné spojovací kování korpusu s vysokou pevností spoje. Průměr vrtání 5 mm. Závitová pouzdra jsou 27 nebo 35 mm dlouhá. Závit je přesazený dozadu a usnadňuje tak sešroubování. Šroub M4 x mm, niklovaná Závitové pouzdro, niklovaná Spojovací šroub Direkta 2 s křížovou hlavou chromátovaná Krytka pro spojovací šroub Direkta 2 Stupňovitý vrták HSS průměr 5 mm/7 mm Stavěcí kroužek Položka Tloušťky dřeva Obj. číslo Balení VHS 32/ mm VHS 32/ mm Položka Délka/ Obj. číslo Balení Povrchová úprava Direkta 2 6,3 x 3 mm ,3 x 50 mm Krytka bílá pro Direkta 2 hnědá Stupňovitý vrták Stavěcí kroužek tloušťka dřeva ø7.50

47 Spojovací šroub AVB 5 Clips AVB 6 Clips Komfortní spojení pracovních desek zabezpečí spojovací šroub pro otvor o průměru 35 mm nebo vyfrézovanou drážku o šířce mm. Dva předmontované kroužky velmi usnadňují montáž: Udržují podložky a spojovací šrouby ve správné pozici a umožňují tak snadné usazení ve vyvrtaném nebo vyfrézovaném otvoru zároveň zůstanou obě ruce volné pro utažení. AVB 5 Clips s kruhovou podložkou pro vrtaný otvor průměr 35 mm chromátovaná AVB 6 Clips s rovnou podložkou pro vyfrézovanou drážku š. mm chromátovaná Délka v mm Rozměr X mm Obj. číslo Balení Délka v mm Rozměr X mm Obj. číslo Balení X X X X ø35 ø35 20 ø35 min clips clips drážka clips clips drážka Montážní návod HM vrták průměr 35 mm pro AVB 5 Clips Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky HM vrták průměr 35 mm pro AVB 5 Clips.51

48 Spojovací kování VB 16 pro věncové profily Rozpěrná hmoždinka Spojovací kování VB 16 pro věncové profily Velký rozsah upnutí od 36 do 46 mm umožňuje použití pro všechny průřezy profilů. Vysoká upínací síla pokosy těsně spojí. Nevznikají spáry. zinkový odlitek Rozpěrná pouzdra pro řady otvorů s průměrem 5 mm Položka VB 16 chromátovaný ,5 9,5 Rozpěrné pouzdro č. 42 průměr vrtání 5 mm SW 10 Rozpěrné pouzdro č. 41 průměr vrtání 5 mm ,5 13 min.10 9 Rozpěrné pouzdro č. 66 průměr vrtání 5 mm ø HM vrták průměr 10 mm pro VB 16 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky HM vrták průměr 10 mm pro VB 16 7, 13 Rozpěrné pouzdro č. 43 průměr vrtání 5 mm Rozpěrné pouzdro závit M4 průměr vrtání 5 mm mosaz bez povrch. úpr

49 Pokosový spoj VB 160 Spojovací úhelníky Pokosový spoj VB 160 pro ploché rámy dveří nebo věncové profily Hloubka zapuštění pouze 10 mm Tělo z u Spojovací úhelník pro Systém 32 mm Univerzálně použitelný jako spojovací kování pro korpus, police, záda atd. chromátovaná nebo potažená em Krytka Položka VB 160 hnědý Položka Spojovací úhelník chromátovaný mm bílý hnědý Krytka bílá hnědá RAL černá ,5 10 hloubka ø , ,5 50 ø ,5 20,5 HM vrták průměr 20 mm pro VB 160 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Eurošroub do otvoru o průměru 5 mm, niklovaná Křížová válcová hlava HM vrták průměr 20 mm pro VB 160 Položka Délka Obj. číslo Balení Eurošroub 6,3 x 11 mm ,3 x 13 mm ,3 x mm

50 Spojky zad RV 1 RV 3 Spojka zad RV 1 a RV 1 s předmontovaným eurošroubem Stabilní spojovací kování, které je možno použít v Systému 32, průměr vrtání 5 mm. Toto kování spojuje záda s boky korpusu. Spojka zad RV 1 s předmontovaným eurošroubem do řady vrtání System 32, průměr otvoru 5 mm, válcová křížová PZ hlava Spojka zad RV 3 Estetické kování z u nebo zinkový odlitek. Oválný otvor umožňuje seřízení. Položka RV 1 zinkový odlitek niklovaný Spojka zad RV 1 s předmontovaným eurošroubem zinkový odlitek niklovaný Položka RV 3 zinkový odlitek niklovaný RV 3 bílý hnědý max. 5 max ,5 2,2 Pojistný vrut Křížová drážka PZ chromátovaná Eurošroub, pro otvor průměru 5 mm, válcová křížová PZ hlava Položka Délka Obj. číslo Balení Pojistný vrut 3,0 x 20 mm Položka Délka Obj. číslo Balení Eurošroub pro 6,3 x 11 mm RV1, RV3 a RV9 6,3 x 13 mm ,3 x mm

51 Spojky zad RV 9 RV RV 6 Spojka zad RV 9 Stabilní zinkové spojovací kování pro otvory průměru 5 mm, řada otvorů mm od hrany. Toto kování přitahuje záda k bokům korpusu. Eurošroub, pro otvor průměru 5 mm, válcová křížová PZ hlava viz strana.54 Spojka zad RV 6 Otočením excentru o půl otáčky přitáhne plech záda pevně ke korpusu. Hloubka vrtání je pouze 7,5 mm, proto je spojka použitelná také pro mezistěny od tloušťky mm. Do zad se nevrtají žádné otvory. Šroubovák se nasazuje šikmo. Tělo ové. Položka RV 9 zinkový odlitek niklovaný Položka RV 6 bílý hnědý max. 6 hloubka drážky max. 5,5 5,5 tloušťka zad ø X 3-5 ø25 7,5 hloubka 7,5 Tloušťka zad 3 mm 4,5 4 mm 3,5 5 mm 2,5 Rozměr X Spojka zad RV Spojovacím kováním RV lze fixovat dno zásuvky a záda skříně. 10,7 4,7 HM vrták průměr 25 mm pro RV 6 Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky Položka RV bílý HM vrták průměr 25 mm pro RV 6.55

52 Spojka zad RV 7 D Stabilní spojka pro všechny tloušťky zad Pomocí spojky RV 7 D se záda připevňují zevnitř. Tím se usnadňuje montáž, protože skříň se montuje z čelní strany. Spojku zad RV 7 D je možno použít v kombinaci s různými upevňovacími prvky: upevnění pomocí vrutů se zápustnou hlavou, pomocí šroubů s čočkovitou hlavou M6x12 (DIN 795) s pouzdrem a hlavou nebo s pouzdrem, pomocí eurošroubů nebo pomocí kování Multi-Clip. Díky oválným otvorům je tato spojka výškově seřiditelná ±1mm. Příklady použití spojky zad RV 7D Natupo naložená záda (min. 16 mm) upevnění pomocí šroubu s čočkovitou hlavou M6 x 12 (DIN 795) s pouzdrem č ø16 37 ø Natupo naložená záda (min. 16 mm), upevnění pomocí šroubu s čočkovitou hlavou M6 x 12 (DIN 795) s pouzdrem se závitem a hlavou M6 ø16 Položka Povrch. úprava Obj. číslo Balení Uchycení zad do polodrážky pomocí vrutu Panhead průměr 4x12 mm 32 Spojka zad RV 7 D zinek niklovaný Eurošroub 6,3 x 13 niklovaný Vrut se zápustnou hlavou ø 3,5 x 12 chromátovaný Vrut se zápustnou hlavou ø 4 x 12 Panhead chromátovaný Šroub s čočkovitou hlavou M6 x 12 (DIN 795) niklovaný Závitové pouzdro M6 hlava s drážkou bílý Pouzdrem č. 100 bílý Multi-Clip černý Natupo naložená záda, upevnění pomocí kování MULTI-CLIP Upevnění na mezistěnu pomocí vrutu Panhead průměr 4x12 mm 32 ø

53 Spojovací a závěsné díly 14,5 2 Závěsné kování 42 mm 20 6, ø4, pasivovaná modře Závěsné kování 62 mm 22 6, ø4, pasivovaná modře Spojovací podložka pro dveře u kuchyňských linek 0 / 200 mm 0,5 16 7,5 17, ,5 2 ø4, ,5 200 Položka Spojovací podložka 0 mm pasivovaná modře Spojovací podložka 200 mm pasivovaná modře

54 Spojovací a závěsné díly Univerzální úhelník 41,5 x 41,5 mm 17,5 16,5 41,5, ,5 pasivovaná modře ø4,5 Univerzální úhelník 31 x 31 mm ø4,5 6,5 12 pasivovaná modře Spojovací díl pro čela VB chromátovaná včetně distanční podložky tl. 2 mm transparentní 70 4 VB

55 Varifix postelové kování Varifix výškově nastavitelné postelové kování pro jednolůžkové a dvojlůžkové postele Umístění laťových roštů nebo čalounění je nastavitelné do tří výšek s roztečí mm. Kování lze použít i pro dvojlůžkové postele se středovým nosníkem. pasivovaná modře Spojka středového nosníku pro postele s dřevěnou nebo kovovou konstrukcí. Lze použít také pro čalouněné postele. Šířka středového nosníku max. 70 mm. chromátovaná Opěrná noha pro středový nosník Ideální použití v kombinaci s postelovým kováním Varifix. černý Varifix, kompletní sada Opěrná noha černá Seřízení nohy Rozměr X 120 mm 0 / mm -22 / mm -22 / mm -42 / Spojka středového nosníku čelo Varifix středový nosník ø35 vrtání 25 opěrná noha středový nosník šířka max. 70 mm x ø6,5 3,5 3,5 139, , * Poloha uchycení laťového roštu nebo čalounění * Přesazení pro nosník tl. 35 mm 35 Poloha pro uchycení středového nosníku HM vrták průměr 35 mm pro spojovací kování Varifix Dřík průměr 10 mm, válcový Pouze pro stojanové a ruční vrtačky 69 67, ,5 31 HM vrták průměr 35 mm pro Varifix.59

56 Kompakt Postelová spojovací kování Spojka soklu postele Kompakt S pro průběžný sokl Jako dodatečné zabezpečení proti deformaci slouží šroub s křídlovou maticí. pasivovaná modře Spojka soklu postele Kompakt SZ pro průběžný sokl, montáž zavěšením Vysoce stabilní proti deformaci. pasivovaná modře Položka Tl. soklu X Obj. číslo Balení Kompakt S 19 mm mm Položka Tl. soklu X Obj. číslo Balení Kompakt SZ 19 mm mm x , y,5 76 ø4,5 x X Y X

57 Postelová spojovací kování Postelové spojovací kování celková výška 100 mm závěsný díl se 2 háčky Vhodný zvlášťě pro úzké postranice postele pasivovaná modře Postelové spojovací kování celková výška 130 mm závěsný díl se 3 háčky Stabilní a osvědčené kování montáž zavěšením. pasivovaná modře nosný díl závěsný díl nosný díl závěsný díl Postelové spojovací kování 100 mm sad Jednotka balení uvádí počet sad, 1 sada obsahuje: 2 x závěsný díl s háčky pravý 2 x závěsný díl s háčky levý 4 x nosný díl levý/pravý Postelové spojovací kování 130 mm sad Jednotka balení uvádí počet sad, 1 sada obsahuje: 2 x závěsný díl s háčky pravý 2 x závěsný díl s háčky levý 4 x nosný díl levý/pravý čelo čelo ø4 x 25 ø4 x ø4 x 17 ø4 x 17 postranice postranice 32 9,5 37, , , ,5 20 5,

58 Postelová spojovací kování Spojovací úhelník, celková výška 127 mm Přesazené otvory pro šrouby s roztečí 32 mm. Sada s pouzdry M6 x 13 a šrouby M6 x 12. chromátovaná Úhelník Stabilofix pro demontovatelné čalouněné postele nebo zásuvky na lůžkoviny. Vysoká pevnost, seřiditelný až o 4 mm. chromátovaná Spojovací úhelník, celková výška 226 mm Otvory pro šrouby v rozteči 32 mm. Vhodné zvláště pro vysoké postranice. Sada s pouzdry M6 x 13 a šrouby M6 x 12. chromátovaná Úhelník Stabilofix Spojovací úhelník 127 mm Spojovací úhelník 226 mm čelo 1,5 13, postranice , ,2 13,5 21,5 11, , , ,2 13, , , , ,

59 Rastomat Teleskopické polohovací kování Polohovací kování pro hlavovou a nožní část dřevěných lamelových roštů Použitelné též pro výškově stavitelné desky psacích stolů, školní lavice apod. Kování zapadne v každé poloze bez zpětného chodu. Stabilní konstrukce. Přetažení je vyloučeno díky ové pojistce. pasivovaná modře Rastomat 10 poloh Rastomat 5 poloh Distanční podložky jsou součástí dodávky mm pro 5 poloh mm pro 10 poloh 11 ø,2 30 X 9,5 ø6 Rozměr X Rozměr X 5 poloh 10 poloh 1 R ,5 5 R 214, R 354 distanční podložka vnitřní rám 12 vnější rám pro šroub M6.63

60 Multiflex Polohovací kování Polohovací kování pro hlavovou a nožní část dřevěných lamelových roštů, lehátek a polstrovaných postelí obzvláště nízká vestavná výška jednoduchá a rychlá montáž kompaktní konstrukce 13 poloh pasivovaná modře Multiflex min X 195 Poloha Rozměr X (v mm) Koncový doraz (max. otevření).64

61 Klapp-Fix Pružinové postelové kování Kolečko pro zásuvku na lůžkoviny Pružinové kování pro postele Stabilní zpracování všech nýtových spojů s podložkami. Předpětí pružiny podporuje vyklápění. Hmotnost roštu postele včetně matrace 25 kg. U vložené konstrukce musí být tato podepřena na všech 4 stranách. Plastový kryt chrání povlečení v úložném prostoru. chromátovaná Kolečko pro zásuvku na lůžkoviny Kolečko s velkým průměrem a širokou valivou plochou. Jednoduchá montáž pomocí spojovacích šroubů VS, viz strana.49. bílý Klapp-Fix sada Klapp-Fix se dodává pouze jako sada obsahující jedno levé a jedno pravé kování. Kolečko pro zásuvku na lůžkoviny ø ,5 23 ø 79 9,5 11, ø,5.65

62 Schwenkfix Kování pro výklopná víka Kování Schwenkfix pro výklopná víka nebo sedáky. Úhel otevření 95 Kování se otevře tak, že víko zůstane stát v otevřené poloze. Čalounění může mít tloušťku až 50 mm. Otvory v konzole mají tvar klíčové dírky a usnadňují tak zavěšení a seřízení víka při montáži. pasivovaná modře Kování Schwenkfix se dodává pouze jako sada obsahující jedno levé a jedno pravé kování. Schwenkfix sad max

63 Frankoflex Kování pro opěrky a područky čalouněného nábytku Frankoflex - polohovací kování pro individulání nastavení hlavové/týlové opěrky a područky 10 poloh v rozsahu 90 znamená krok 9 z jedné polohy do druhé. Lze namontovat na dřevěné i ové rámy Upevňovací otvory v rozteči 32 mm Široké možnosti použití díky ploché a úzké konstrukci Ucelená konstrukce zaručuje bezpečnou funkci Ocel pasivovaná modře Frankoflex Polohovací kování pro týlovou opěrku a područky Základní poloha Základní poloha změna směru poloha poloha ø6,2 1. poloha Frankoflex Základní poloha 90 změna směru poloha poloha Frankoflex Základní poloha ø6,2 1. poloha
