1 Následující dokument sloužil pouze jako podklad vodítko k prezentaci projektu Výstavba kanalizace a ČOV v Kunčicích p. O. - západní část, která proběhla dne Uvedené texty nejsou vyčerpávajícím právním,.technickým ani jiným dokumentem. HOCHTIEF CZ, a. s. nenese žádnou odpovědnost za jakékoli následky či škody vzniklé aplikací této prezentace

2 Pozemní stavby Developerské projekty Dopravní infrastruktura HOCHTIEF CZ a.s. závod Morava divize Pozemní stavby Sokolská třída 2800/99, Ostrava Jeronýmova 493/8, Olomouc

3 Obsah prezentace Výstavba kanalizace a ČOV v Kunčicích p. O. - západní část Úvodní slovo starosty obce Úvodní slovo starosty obce Organigram (představení účastníků výstavby) Zhotovitel - HOCHTIEF CZ Základní ukazatelé projektu - stavba Časový plán projektu Rozdíl odbočka / přípojka Přípojky organizace, příprava, výstavba, náklady Diskuze, dotazy

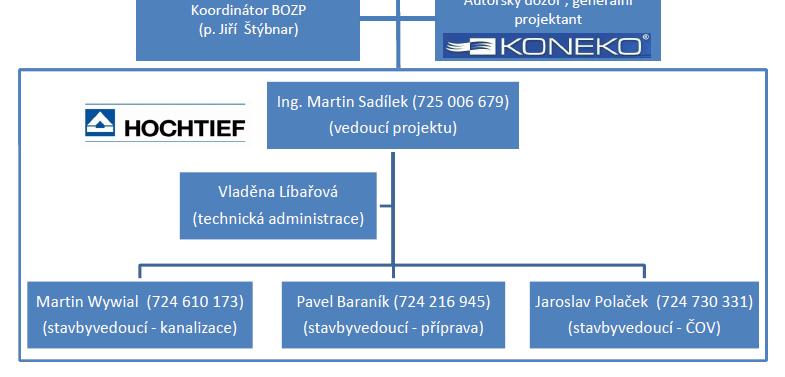

4 Organigram

5 Základní informace o HOCHTIEF CZ Sídlo: Plzeňská 16/ Praha 5 Česká republika Zapsána v: Městský soud v Praze, oddíl B, vložka 6229 IČO: DIČ: CZ Akciová společnost HOCHTIEF CZ je silnou stavební společností na českém trhu s dlouhodobou tradicí. Je součástí nadnárodního koncernu HOCHTIEF AG, který má své pobočky po celém světě. HOCHTIEF CZ se zaměřuje na realizaci projektů pozemního stavitelství, dopravní infrastruktury a developerských projektů. Telefon: Fax: info@hochtief.cz

6 Historie 2006 HOCHTIEF CZ HOCHTIEF nový majoritní vlastník VSB a.s Vodní stavby Bohemia a.s Vodní stavby Temelín a.s Výstavba jaderné elektrárny Temelín n.p Vodní stavby n.p. Stavební divize společnosti Baťa

7 Průměrný roční objem výroby HOCHTIEF CZ Rozdělení podle segmentů trhu 7,9% 10,4% 11,8% Bytové projekty Občanské a administrativní projekty Průmyslové projekty Ekologické projekty 39,4% 31,0% Dopravní infrastruktura a liniové projekty

8 Základní ukazatelé projektu stavba Čistírna odpadních vod vč. infrastruktury (napojení na vodu, EI, komunikace atd.) Splašková kanalizace vč. domovních odboček, přeložky kolizních sítí, trubní mosty, shybky atd.

9 Čistírna odpadních vod (1350 EO)

10 Souhrnné údaje k projektu Celková délka kanalizace v rámci SO 101: 7 422,7 m (PP DN 300) Materiál kanalizace (mimo úseky křížení a mikrotuneláží) : žebrované hrdlové kanalizační potrubí z polypropylenu Křížení s vodním tokem Tichávka: 5 míst křížení Křížení státních silnic: bezvýkopová technologie, tzv. protlaky Některé úseky kanalizace: mikrotuneláž o celkové délce 222,6 m Počet vodotěsných kanalizačních šachet o průměru 1 m: 154 ks (provedení kamenina) Počet kanalizačních přípojek: 190 ks o celkové délce m Ukončení přípojek: plastová revizní šachta z polypropylenu o průměru 0,3 m umístěná na hranici veřejného pozemku (přístup pro budoucí provozovatele) Celkový objem vyhloubené zeminy: m 3 Celková plocha nově položených povrchů komunikací: m 2 ČOV mechanicko-biologická: likvidace splaškové vody z 1320 EO s možností zvýšení kapacity

12 Rozsah navrženého kanalizačního systému Kanalizace - SO 101 západní část - I.etapa Stoka Materiál-DN Délka Poznámka Stoka A PP-DN ,2 TLTO-DN ,2 5 x křížení vodního toku DN ,1 DN 200 2x20,1 DN 200 2x23,2 DN ,0 KT (ČEDIČ) DN ,6 úseky realizované mikrotuneláží Stoka A1 PP-DN ,5 Stoka A4 PP-DN ,5 Stoka A5 PP-DN ,4 Stoka A6 PP-DN ,20 Stoka A8 PP-DN ,4 Stoka A10 PP-DN ,60 Stoka A11 PP-DN ,0 Stoka A11.1 PP-DN ,5 Stoka A12 PP-DN ,7 Stoka A13 PP-DN ,6 Stoka A14 PP-DN ,3 Stoka A14.1 PP-DN ,8 Stoka A14.2 PP-DN ,10 Stoka A15 PP-DN ,0 Stoka A15.1 PP-DN ,2 Celkem: 7422,70

13 Harmonogram projektu Předání staveniště / zahájení prací Dokončeno: stoka A1, 270 m stoky A, shybka 16/15, 7 ks protlaků, svislé stěny ČOV Provádění v roce 2011 (zahájení v dobrých klimatických podmínkách - - začátek dubna?): 15 pracovních čet zahájení stok 8, 11, 12, 13, 14,15, 8 x úsek stoky A průběžně odbočky a protlaky navazují zbylé kratší stoky do konce 3/2011 bude probíhat kácení stromů Dokončení prací předpoklad 7/2011 Zkušební provoz ČOV a připojování občanů nejpozději do 9/2011

Jak bude výstavba probíhat v předstihu 5 dní dostanete do schránky leták s informací aktualizovaný datum zahájení prací + informace na vývěsce OÚ

pro automobilovou dopravu, bude zajištěn pohyb pěších; pokud není ulice slepá, je možný příjezd z druhé strany po obci se bude pohybovat velké množství

14 Jak bude výstavba probíhat v předstihu 5 dní dostanete do schránky leták s informací aktualizovaný datum zahájení prací + informace na vývěsce OÚ omlouváme se za krátkodobé zhoršení podmínek pokud vede trasa kanalizace v místní komunikaci, bude tato po dobu provádění prací téměř vždy plně uzavřena pro automobilovou dopravu, bude zajištěn pohyb pěších; pokud není ulice slepá, je možný příjezd z druhé strany po obci se bude pohybovat velké množství techniky, mnoho výkopů dbejte své osobní bezpečnosti, nepouštějte děti do blízkosti stavenišť a skládek po provedení prací uvedeme dotčené povrchy do původního stavu

15 Rozdíl odbočka a přípojky

16 Rozdíl odbočka a přípojky

17 O domovní přípojce 1. Do domovní přípojky splaškové kanalizace smí být odváděny pouze splaškové vody z domácností (z kuchyně, koupelny, WC, apod.). 2. Každá nemovitost smí mít pouze 1 domovní přípojku. 3. Trasu domovní přípojky je vhodné volit přímou, co nejkratší a v jednotném sklonu. Je-li domovní přípojka dlouhá, zalomená nebo v malém sklonu, je nutno zřídit čistící šachty nebo alespoň vložit čistící kus, v některých případech (v blízkosti čerpacích stanic na hlavní síti kanalizace) je vhodné osadit na přípojce zpětnou klapku v šachtě. Přípojka musí být provedena jako vodotěsná. 4. Veřejná část domovních přípojek bude vybudována jednotně o průměru DN 150 mm /200 mm, z PP. Další pokračování potrubí do domů může být z kameniny, z PVC nebo PP a to stejného nebo menšího průměru (ne většího). Doporučuje se minimálně stejný profil z důvodu čištění. Při přechodu z kameniny na PVC je nutno použít originální přechodový kus, nestačí obetonování nebo zatmelení. Únosnost PVC musí být min. SN8. 5. Sklon domovní přípojky z kameniny,popřípadě z PVC DN 150 mm, by měl být minimálně 2 %. Menší sklon může způsobit ucpání potrubí usazeninami. 6. Do přípojky se nesmí vypouštět odpadní vody ze žumpy nebo septiku (zákon č. 274/2001 Sb., paragraf 18 odst.4) a jeho novelač. 76/2006 Sb. Žumpa musí potrubím obejít nebo projít a žumpa se vyčerpá a zasype se nezávadným materiálem (pískem, štěrkem apod.).

18 Přípojky organizace, příprava, náklady průběžně obec prochází projektant a geodet získávají podklady pro vypracování projektové dokumentace přípojky (důkladné zvážení trasy majitelem nemovitosti) pokud uzavře majitel nemovitosti s provozovatelem kanalizace smlouvu o odvádění odpadních vod bude mu zřízena odbočka v rámci projektu a dále bude obec hradit náklady na zpracování dokumentace a související vydání územního souhlasu. vlastní realizace přípojky je možná kdykoli po osazení šachtičky stavbou, nabytí právní moci US, nesmí se ale pustit splašky (vazba na ČOV a ostatní úseky kanalizace) až po výzvě, nejdéle do 6 týdnů od výzvy

19 Provádění domovních přípojek najmutím odborné firmy (provádění staveb; 183/2006; 2, odst. 2 písm. b) svépomocí (+ stavební dozor; 183/2006; 160 odst. 3 a 4 a ( 2, odst. 2 písm. d ), aneb jak na to: hlavně opatrně!!! - bezpečnostní předpisy: 362/2005 Sb., 591/2006 Sb., 309/2006Sb. trasu vyměřím, nebo nechám vytýčit geodetem, natáhnu provaz a vápnem naznačím osu/kraj výkopu provedu vlastní výkop svahuji/pažím, umístím kvalitní žebřík podsyp, pokud spodní voda tak drenážní vrstva montáž potrubí do spádu, systémové gumové těsnění, napojení obsyp do dvou třetin trubky, obšlapat pozvat zástupce provozovatele a podepsat zápis o kontrole zasypat potrubí (20 cm nad trubku), znovu důkladně obšlapat zasypávat po 30 cm a hutnit (pěch deska), nebo několik roků dosypávat

20 Kontakty Kunčická s.r.o. budoucí provozovatel kanalizace, bude v případě zájmu prodávat za výhodných podmínek trubní materiál pro výstavbu Firmy provádějící zemní práce a montáže kanalizace: Tomáš Nevřiva, Kunčice p. O Josef Petr, Kunčice p. O Bohdan Petr, Kunčice p. O Tomáš Petr, Kunčice p. O Sdružení Závodný Lubomír a Tomáš, Kunčice p. O Jiří Hala, Kunčice p. O Jaroslav Bražina, Čeladná firma Megas, Frenštát p. R

21 Kalkulace přehled cen Realizované svépomocí Výkop hl1,3 m 300,00 Kč / bm dle typu zeminy Zásypový materiál 230,00 Kč / bm podsyp a obsyp trubky pískem Trubka KG 150 SN8 PVC 120,00 Kč / bm cena včetně kolen Předpokládané náklady na bm přípojky 650,00 Kč / bm Pozn: Výkop bude proveden strojně, pokládka trubky a obsyp trubky svépomocí PŘEDBĚŽNÁ cena trubního materiálu vč. DPH 20% (homogenní mat.): Trubka KG 150 4,7 SN8 PVC dl. 6 m 99,00 Kč / bm Trubka KG 150 4,7 SN8 PVC dl. 2 m 135,00 Kč / bm Koleno KGB 150/30 SN8 70,00 Kč / kus Trubka KG 200 4,7 SN8 PVC dl. 6 m 152,00 Kč / bm Trubka KG 200 4,7 SN8 PVC dl. 2 m 211,00 Kč / bm Koleno KGB 200/30 SN9 139,00 Kč / kus

22 Kudy cesta NEvede

23 Kudy cesta NEvede

24 Diskuze Dotazy

25 Děkuji za pozornost
