1 inels Air Senzory & detektory pro IoT

2 ELKO EP, Holding Fakta a statistiky Společnost ELKO EP je jedním z předních evropských hráčů v oblasti domovní a průmyslové elektroinstalace po více než 25 let. Od roku 2007 vyvíjí a vyrábí svůj vlastní systém inteligentní elektroinstalace inels s názvem Smart Home & Building Solutions. V současné době zaměstnává ELKO EP HOLDING téměř 240 lidí, vyváží do 70 zemí po celém světě a má již 16 zahraničních poboček. Společnost je právem hrdá na vlastní výrobu komponentů, vlastní vývoj a inovace nových produktů. Je také schopna nabídnout svým zákazníkům okamžitou distribuci a rychlý, bezchybný servis. Společnost ELKO EP se stala Firmou roku 2012 a také získala ocenění TOP 100 českých firem. 40 % 30 % ČESKO ROČNÍ OBRAT 20 mil. EUR EXPORT 30 % POBOČKY 2. pozice v Evropě 16 POBOČEK VE SVĚTĚ VÝVOJÁŘI VÝROBCI 70 EXPORTNÍCH ZEMÍ JSME 240 ZAMĚSTNANCŮ PODPORA PRODEJCI inels INSTALACÍ VYROBENÝCH PRODUKTŮ

3 Detekce kouře a snímání kvality ovzduší Detekce pohybu Ovládání zařízení O inels Air inels Air je reakcí na dynamicky se rozvíjející sítě pro IoT (Internet of Things). Kategorii bezdrátových komunikačních technologií určených k IoT popisuje Low Power Wide Area (LPWA). Tato technologie je navržena tak, aby zajišťovala celoplošné pokrytí i uvnitř budov, byla energeticky nenáročná a měla nízké náklady na provoz jednotlivých zařízení. Produktová skupina zahrnuje senzory pro komunikaci na protokolu Sigfox, LoRa a NB-IoT. Propojení senzorů s em a také IFTTT (If This Then That) je předurčuje pro široký rozsah použití. Jednotlivé produkty mají ve svém typovém označení písmeno S, L nebo Nb. Tímto se rozlišuje způsob komunikace. S značí komunikaci přes síť Sigfox, L značí zajištění komunikace přes síť LoRa a u označení Nb se využívá komunikace přes síť NarrowBand. Monitorování a měření energií Detekce otevření oken a dveří Parkovací senzor Řízení venkovního osvětlení NB-IoT Úspory Bezpečnost Design Síť podporuje obousměrnou komunikaci s omezeným počtem zpětných zpráv. Využívá volné frekvenční pásmo 868 MHz. Má rozsáhlejší pokrytí po celé ČR i v zahraničí, proto je vhodnější pro monitorování zařízení na velké vzdálenosti. Aktuální pokrytí sítě naleznete na stránkách Obousměrná síť, která pro svou komunikaci využívá volné frekvenční pásmo 868 MHz. Výhodou této sítě je možnost volného nasazení jednotlivých vysílacích stanic i v místních lokalitách, čímž posílí svůj signál. Dá se proto efektivně využít v areálech firem nebo například městech. Aktuální pokrytí sítě naleznete na stránkách Síť zajišťuje obousměrnou komunikaci a jako jediná používá licencované pásmo LTE. Výhodou NB-IoT je využití již vystavěné sítě, čímž zajišťuje dostatečné pokrytí vně i uvnitř budov. Tato technologie využívá ve svých zařízeních SIM karty. Aktuální pokrytí sítě naleznete na stránkách Využití sítí pro internet věcí zaručuje nízkou spotřebu energie. Díky tomu lze většinu čidel bateriově napájet a jejich kapacita vydrží průměrně 2 5 letý provoz. Senzory jsou navíc jednoduché a cenově dostupné. Cena za probíhající komunikaci se liší dle typu zvolené sítě - obecně se ale tato komunikace považuje za cenově velmi dostupnou. Všechna data ze senzorů jsou před odesíláním šifrována, čímž je zajištěna jejich bezpečnost. Přístup k jednotlivým naměřeným datům lze pak provést v aplikaci nebo u pod Vašimi přihlašovacími údaji. Tím je zajištěn nepřetržitý dohled nad Vaším majetkem. Provedení jednotlivých produktů je uzpůsobeno svému účelu design detektorů je navržen pro umístění do vzhledných interiérových prostor, modulové přístroje do rozvaděče a naopak produkty pro venkovní použití jsou v krytí IP65. Bezdrátové provedení jednotlivých zařízení také umožňuje snadnou instalaci a téměř okamžité používání. 4 5

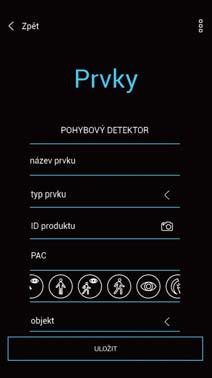

4 Princip fungování Registrace uživatele Data ze senzorů a aktorů (dále jen prvků ) jsou posílána prostřednictvím vysílačů ( stanice) do řídícího serveru, odkud jsou dále posílána na. Přenos dat zajišťuje internetový protokol UNB (Ultra Narrow Band) nebo LoRaWAN (Low Range Wide Area Network). Dle požadavků uživatele mohou být data dále zaslána do aplikace v chytrém telefonu nebo integrována do nadřazeného systému. Pro užívání prvků z řady inels Air je nutné mít registraci na nebo v aplikaci, která bude shromažďovat aktuální data z těchto produktů, uchovávat historii a také Vám zajišťuje zálohu nastavení. K jednomu účtu lze přiřadit neomezený počet prvků. Instalace jednotlivých prvků je velmi jednoduchá. Prvek umístíte libovolně je nástroj pro ovládání skrze Váš v dosahu dané sítě. Aktivace senzoru probíhá pomocí QR kódu, který chytrý telefon. Registraci uživatele lze provést je umístěn na každém prvku. Pro samotný provoz jednotlivých prvků na webových stránkách nebo je nutné mít zajištěnou konektivitu od poskytovatele dané sítě, kterou jednoduchým způsobem z aplikace inels Air. chcete využívat. Tato konektivita Vám umožňuje navolit si jednotlivé Pro založení účtu je vždy požadován ový intervaly pro posílání zpráv dle Vašich požadavků. kontakt, který bude sloužit jako přihlašovací jméno a pomocí kterého proběhne ověření účtu, Registrace uživatele v a Vámi zvolené heslo. je zabezpečený pomocí protokolu SSL. Senzory dosah až 50 km Již brzy! Registrace prvku Prvky lze aktivovat z aplikace inels Air, která je volně ke stažení na Google Play nebo App Store. Při prvním spuštění aplikace lze nastavit jednotlivé prvky pomocí Průvodce Smart City Platforma aplikací, který Vás provede celým nastavením. Při opětovném spuštění aplikace lze přidat další senzory a aktory stejným způsobem v menu. Každý prvek má unikátní identifikační kód, pomocí Aktory Registrace prvku v mobilní aplikaci kterého se registruje. Tyto identifikační údaje (ID a PAC) také slouží pro aktivování konektivity od Vysílač Dostupné pro: jednotlivých provozovatelů sítě pro internet věcí a do aplikace se načítají pomocí QR kódu, který je umístěn na samotném prvku. 6 7

5 Způsoby zobrazení Stavy jednotlivých prvků inels Air lze zobrazit několika způsoby. Základním úložištěm všech shromážděných informací je. Z něj lze údaje zobrazit v aplikaci Vašeho chytrého telefonu, kde lze nastavit také notifikace v podobě vyskakovacích oken v horní liště telefonu, případně přímo ve vašem u. Propojení u s IFTTT nabízí také možnost propojení prvků inels Air do struktury Internetu věcí. Data produktů inels Air můžete zobrazit několika variantami: Aplikace a notifikace IFTTT Smart City Platforma Aplikace Notifikace IFTTT Smart City Platforma Pro snadné zobrazení Vašich dat na počítači / notebooku využijte, který kromě aktuálních stavů uchovává i historii dat z Vašich senzorů. Jednoduchým způsobem zkontrolujte aktuální stav Vašich připojených senzorů spotřeby nebo detektorů přímo ve Vašem chytrém telefonu. Aplikace Vám nabízí uživatelsky příjemné a intuitivní prostředí. inels Air Aplikace upozorní na nežádoucí stav pomocí notifikace v podobě vyskakovacího okna v horní liště Vašeho chytrého telefonu. Rychlým způsobem se tak dozvíte o změně, aniž byste si jednotlivé prvky museli kontrolovat přímo v aplikaci. O důležitých změnách jednotlivých zařízení, které chcete monitorovat, se můžete dozvědět také zprávou na Vámi zadaný . U každého senzoru lze posílání ových zpráv nastavit samostatně. IFTTT je Cloudový můstek, díky kterému prvky inels Air komunikují přes sociální sítě (Facebook, Instagram, Pinterest a další). Zároveň dokáže v rámci aplikace ovládat další kompatibilní produkty. Platforma je navržená přímo pro zobrazování stavu jednotlivých senzorů a zároveň ovládání aktorů pro spínání zařízení ve Smart City. Ve webovém prohlížeči si můžete zobrazit plán města a jednotlivé instalované prvky, které Vám zobrazí svůj aktuální stav např. volná parkovací místa. 8 9

6 Příklady použití: Měření a hlídání teploty Hlídání požadované teploty a nepřekročení těchto limitů je pro mnoho průmyslových, výrobních i skladovacích procesů zásadní problém. Měření venkovní teploty Potrubí (proti zamrznutí) Stroje (proti přehřátí) ovna (správná teplota) Rozvodná stanice Univerzální senzor dokáže monitorovat nežádoucí výkyvy při vytápění či chlazení, které neprodleně hlásí. V pravidelných intervalech pak informuje o aktuálním stavu teploty v hlídaných prostorách. Jednoduchým řešením si tak lze zajistit nepřetržitý dohled, a tím eliminovat případnou finanční ztrátu způsobenou přehřátím nebo podchlazením daných prostor či zařízení. Jeho venkovní provedení v krytí IP65 společně s bateriovým napájením jej předurčuje k umístění do náročných prostor. Technické parametry - Univerzální AirIM-100S senzor AirIM-100L Digitální vstupy TC TZ Bateriové napájení: Životnost baterie: Externí napájení: Tolerance napájecího napětí: Klidová spotřeba: Vysílací spotřeba: 1x 3,6 V baterie SAFT LS cca 5 let (dle počtu vysílaných zpráv) 5-12 V DC (na svorce) +10%, -15% 0,2 mw 150 mw Vstupy: Podporované senzory pro měření energií (viz příslušenství str. 32)* IN1, IN2 In Counter Měření energií LS (LED senzor) MS, WS (magnetický senzor) IRS ( IR senzor) S0 (kontakt, otevřený kolektor) Univerzální senzor AirIM-100S, AirIM-100L, AirIM-100Nb měří aktuální teplotu prostřednictvím teplotních senzorů viz senzory a snímače na str. 36 včas varuje před kritickými teplotami lze využít i na jiná měření (napětí, proudu, výšky hladiny, měření energií, apod.) komunikaci zajišťují sítě Sigfox (AirIM-100S), LoRa (AirIM-100L) a NB-IoT (AirIM-100Nb) k senzoru lze připojit pouze jeden snímač bateriové napájení / trvalé napájení 5-12 V DC zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) : Detekce alarmu: Zobrazení stavu baterie: Indikace - červená LED: - zelená LED: Ovládání Ovládání: Připojení Připojení senzoru: Analogové vstupy Teplotní Napěťový Proudový Měření baterie Záplava Pomocí nastavovacích pinů Pomocí zprávy do u nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v u vysílání impuls / indikace příjmu Tlačítko (Test komunikace), Magnetický kontakt, Tamper svorkovnice, vodiče 0,5-1 mm 2 TC / TZ* AIN 0(1) - 10 V AIN 0(4) - 20 ma 12 V/24 V Záplavová sonda* Dosah na volném prostranství: Pracovní teplota: Skladovací teplota: Průchodka: Rozměr (bez antény): Sigfox, RCZ1 (AirIM-100S) dle pokrytí 50 km * Nejsou součástí balení. ** Prcovní teplota baterií je v rozsahu C. LoRa (AirIM-100L) dle pokrytí 10 km C (dbát na pravní teplotu baterií)** C libovolná IP65 NB-IoT (AirIM-100Nb) dle pokrytí 50 km M16 x 1,5 pro kabel ø max. 10 mm 182 x 62 x 34 mm (96 x 62 x 34 mm) 10 11

7 Monitoring stavů zařízení Příklady použití: Funkčnost zařízení a strojů je prioritou pro každého výrobce nebo provozovatele. Detekci havarijních, kritických stavů a monitorování aktuálního stavu napětí či proudu připojených zařízení lze přitom Billboard Osvětlení Správná funkčnost semaforů Výpadek proudu Výrobní stroje zajistit jednoduchým způsobem. Univerzální senzor zajistí plynulý a bezproblémový provoz v rezidenčním i průmyslovém odvětví. Senzory obsahují analogové a digitální vstupy, jejichž změnou stavu nebo veličiny je odeslána zpráva prostřednictvím vysílače do ELKO Cloud, ze kterého jsou data dále přesměrována do aplikace ve Vašem chytrém mobilním telefonu. Prvky mohou sledovat hodnotu 0/1, měřit na vstupu napětí 0(1) 10 V nebo proud 0(4) 20 ma nebo připojit výstup z monitorovacího relé (viz katalog Modulové elektronické pří- stroje, odkaz na str. 36). Technické parametry - Univerzální modul Dosah na volném prostranství: dle pokrytí 50 km dle pokrytí 10 km Univerzální modul AirIM-100S/M, AirIM-100L/M Univerzální senzor AirIM-100S, AirIM-100L, AirIM-100Nb ve spojení s příslušným hlídacím relé monitoruje aktuální stav průchodu napětí nebo monitoruje aktuální stav spotřebičů proudu a detekuje kritické a havarijní stavy včas varuje při podkročení / předkročení nastavené hodnoty napětí či proudu komunikaci zajišťují sítě Sigfox (AirIM-100S/M) a LoRa (AirIM-100L/M) lze využít i na jiná měření (teploty, výšky hladiny, trvalé napájení V AC měření energií, apod.) v provedení 1-MODUL, umístění do rozvaděče komunikaci zajišťují sítě Sigfox (AirIM-100S), LoRa (AirIM-100L) a NB-IoT (AirIM-100Nb) bateriové napájení / trvalé napájení 5-12 V DC zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) technické parametry viz strana 11 Napájecí napětí: Záložní napájení: Tolerance napájecího napětí: Příkon: : Detekce alarmu: Zobrazení stavu baterie: Indikace - červená LED: - zelená LED: Ovládání: Připojení Připojení senzoru: V AC / Hz baterie Li-Ion +10 % / -25 % 3 VA Pomocí zprávy z u Pomocí zprávy do u nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v u vysílání napájení tlačítko (Test komunikace) svorkovnice, vodiče mm 2 Sigfox, RCZ1 (AirIM-100S/M) LoRa (AirIM-100L/M) Vstup Digitální vstup: Výstup pro anténu: IN1, IN2 In Clounter měření energií* záplavový senzor* Pracovní teplota: C Upevnění: Kategorie přepětí: Stupeň znečištění: Průřez připojovacích vodičů (mm 2 ): Rozměr: * Nejsou součástí balení. ** Max. utahovací moment konektoru antény: 0.56Nm. libovolná DIN lišta EN IP20 z čelního panelu III. 2 SMA konektor** max. 1x 2.5, max. 2x 1.5 / s dutinkou max. 1x x 17.6 x 64 mm 12 13

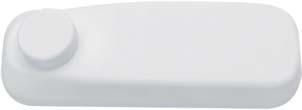

8 Ochrana před vytopením, hlídání hladiny Příklady použití: Vytopení místnosti je jednou z nejčastějších havárií v domácnosti, které můžete jednoduše předejít. Bezdrátový záplavový detektor hlídá vytečení Vaší pračky nebo myčky a včas Vás upozorní na nežádoucí únik vody v koupelně, kuchyni či ve sklepě. Na případnou detekci vody budete upozorněni notifikací ve Vašem chytrém telefonu nebo zprávou v u. Koupelna Jímka Mobilní WC Pro hlídání výšky hladiny a včasné varování před kritickými hodnotami je možno použít univerzální senzor s plovákovým snímačem nebo externí záplavovou sondou FP-1. Pomocí záplavové sondy je možné detekovat například naplnění jímky, zatímco plovákový snímač hlásí naplnění zásobníku na vodu či jiných kapalin. NL-100 FP-1 Záplavový detektor Univerzální senzor Technické parametry - Záplavový detektor AirSF-100S, AirSF-100L AirIM-100S, AirIM-100L, AirIM-100Nb k aktivaci dochází po zaplavení spodních kontaktů na detektoru komunikaci zajišťují sítě Sigfox (AirSF-100S) a LoRa (AirSF-100L) bateriové napájení zobrazení dat v u nebo v aplikaci v chytrém telefonu monitoruje aktuální výšku hladiny včas varuje před kritickými hodnotami komunikaci zajišťují sítě Sigfox (AirIM- -100S), LoRa (AirIM-100L) a NB-IoT (AirIM-100Nb) bateriové napájení / trvalé napájení 5-12 V DC zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) k senzoru lze připojit pouze jeden snímač technické parametry viz strana 11 Bateriové napájení: Životnost baterie: Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Senzor: 2x 1.5 V AAAA baterie Sigfox, RCZ1 (AirSF-100S) LoRa (AirSF-100L) cca 3 roky (dle počtu vysílaných zpráv) Dosah na volném prostranství: dle pokrytí 50 km dle pokrytí 10 km Pomocí zprávy do u nebo do aplikace ve chytrém telefonu V aplikaci v chytrém telefonu nebo v u vysílání kontakt pro zaplavení Pracovní teplota: Skladovací teplota: Upevnění: Rozměr: C (dbát na pracovní teplotu baterií) C snímací kontakty pro zaplavení směrem dolů volně IP20 25 x 75 x 16 mm 14 15

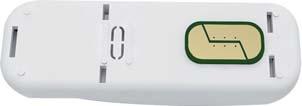

9 Hlídání inventáře, přemístění,... Příklady použití: Okna a dveře představují pro nezvané návštěvníky jednoduchý cíl, proto je dobré mít vše pod kontrolou. Okna Brána Dveře Věci mimo civilizaci Movitý majetek Veřejný inventář Exponát Detektor se skládá ze dvou částí - základní a magnetické. Základní část zajišťuje veškerou komunikaci a hlídá pozici magnetu v magnetické části. K aktivaci alarmu dojde při oddálení magnetu od jeho základní části, čímž se dozvíte o nežádoucím pohybu, na který můžete rychle zareagovat. I když byl detektor přednostně určen na okna a dveře u osamocených budov, chat či rozvodných stanic, je možné jej použít také pro hlídání movitého majetku nebo inventáře, o kterém chcete vědět, když se přemístí. základní část magnet Magnetický detektor Technické parametry - Magnetický detektor AirWD-100S, AirWD-100L k aktivaci dochází oddálením magnetu od senzoru komunikaci zajišťují sítě Sigfox (AirWD-100S) a LoRa (AirWD-100L) zobrazení dat v u nebo v aplikaci v chytrém telefonu bateriové napájení Bateriové napájení: Životnost baterie: Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Senzor: 2x 1.5 V AAAA baterie Sigfox, RCZ1 (AirWD-100S) LoRa (AirWD-100L) cca 3 roky (dle počtu vysílaných zpráv) Dosah na volném prostranství: dle pokrytí 50 km dle pokrytí 10 km Pomocí zprávy do u nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v u vysílání magnetický Pracovní teplota: Skladovací teplota: Upevnění: Rozměr: C (dbát na pracovní teplotu baterií) C svislá lepením / volně IP20 25 x 75 x 16 mm / 15 x 75 x 14 mm 16 17

10 Příklady použití: Detekce pohybu Mějte pod kontrolou před vniknutím cizí osoby i chaty, stodoly nebo například rozvodné stanice, do kterých se podíváte jen jednou za čas. Pohybový detektor bude hlídat tyto prostory za Vás. Pomocí klíčenky si tyto prostory jednoduše odblokujete po dobu Vaší přítomnosti a při odchodu opětovným stiskem tlačítka opět detektor aktivujete. Rozvodná stanice Garáž Chata Jeden detektor lze navíc spárovat s více klíčenkami, a tak všichni členové Vaší rodiny nebo pověřené osoby mohou mít svou vlastní klíčenku. 105 Pohybový detektor Klíčenka Technické parametry - Pohybový detektor AirMD-100S, AirMD-100L, AirIM-100Nb detekuje osoby pohybující se v hlídaném prostoru lze nastavit citlivost detektoru komunikaci zajišťují sítě Sigfox (AirMD-100S), LoRa (AirMD-100L) a NB-IoT (AirMD-100Nb) bateriové napájení zobrazení dat v u nebo v aplikaci v chytrém telefonu RF Key/W, RF Key/B slouží k aktivaci a deaktivaci pohybového detektoru v momentě, kdy odcházíte nebo přicházíte do hlídaného prostoru Bateriové napájení: Životnost baterie: Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Úhel detekce: Detekční vzdálenost: Doporučená pracovní výška: baterie 2x 1,5 V AA min. 1 rok (dle počtu vysílaných zpráv) Pomocí zprávy do u nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v u vysílání DIP Switch (Test komunikace) 105 max. 12 m max. 2,2 m Odesílání komunikační RF paketu: MHz inels RF Control Dosah na volném prostranství: až 100 m Sigfox, RCZ1 (AirMD-100S) LoRa (AirMD-100L) NB-IoT (AirMD-100Nb) Dosah na volném prostranství: dle pokrytí 50 km dle pokrytí 10 km dle pokrytí 50 km Pracovní teplota: C (dbát na pracovní teplotu baterií) Skladovací teplota: C svislá Upevnění: šroubováním / lepením / volně IP20 Rozměr: 46 x 105 x 43 mm 18 19

11 Příklady použití: Detekce kouře Kuchyň a obývací pokoj jsou dvě nejčastěji využívané místnosti, ve kterých se zároveň nachází nejvíce spotřebičů. Proto je přirození mít tyto prostory chráněny nejen před vznikajícím požárem. Detektor kouře Vás varuje před vznikajícím ohněm, a tím Vám umož- Garáž Trafostanice Kuchyň ňuje včas zareagovat a ochránit nejen osoby vyskytující se v daném prostoru, ale také Váš majetek. Po detekci kouře u vznikajícího ohně neprodleně vysílá tuto informaci do Vašeho chytrého telefonu, ale také na Váš. Proto jeho použití hraje významnou roli i v odlehlých prostorách, jako jsou volně stojící garáže, stodoly nebo rozvodné stanice, kam se podíváte jen jednou za čas. Detektor kouře detekce kouře u vznikajícího ohně automatické testování funkčnosti komunikaci zajišťují sítě Sigfox (AirSD-100S) a LoRa (AirSD-100L) zobrazení dat v u nebo v aplikaci v chytrém telefonu bateriové napájení Technické parametry - Detektor kouře Bateriové napájení: Životnost baterie: Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Detekční plocha: Doporučená montážní výška: baterie 4x 1,5 V AA Sigfox, RCZ1 (AirSD-100S) LoRa (AirSD-100L) min. 1 rok (dle počtu vysílaných zpráv) Dosah na volném prostranství: dle pokrytí 50 km dle pokrytí 10 km Pomocí zprávy do u nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v u vysílání DIP Switch (Test komunikace) max. 40 m 2 max. 7 m Pracovní teplota: Skladovací teplota: Upevnění: Rozměr: C (dbát na pracovní teplotu baterií) C vodorovně lepením / volně IP20 Ø 120 x 36 mm 20 21

12 Kvalita ovzduší kolem nás Příklady použití: Nečistoty v ovzduší patří k základním ekologickým problémům. CO 2 Některé látky mají negativní vliv i na lidský organismus. AirQS Oxid uhličitý Kancelář Divadlo Zasedací místnost Přednášková místnost I jedna osoba ve špatně větrané místnosti svým dýcháním zanedlouho zvýší koncentraci oxidu uhličitého (CO 2 ) na škodlivou úroveň. Vyšší koncentrace přitom může způsobovat ospalost, bolest hlavy nebo horší schopnost soustředění se. Naopak oxid uhelnatý (CO) vzniká při nedokonalém spalování a pro lidský organismus je velmi nebezpečný. Tento plyn produkují například i cigarety nebo vonné tyčinky. CO AirQS Oxid uhelnatý Krb Kotel Karma Továrna Naše senzory Vám umožní tyto koncentrace jednoduše změřit a při nežádoucím množství na ně včasně zareagovat. Zároveň mohou být součástí nadřazeného systému. Technické parametry - Senzor kvality vzduchu Senzor kvality vzduchu - CO 2 AirQS-100S, AirQS-100L měření koncentrace CO 2, který ve větším množství způsobuje ospalost, bolest hlavy a zhoršuje koncentraci informace o aktuální teplotě a vlhkosti automatické testování funkčnosti komunikaci zajišťují sítě Sigfox (AirQS-100S) a LoRa (AirQS-100L) zobrazení dat v u nebo v aplikaci v chytrém telefonu trvalé napájení V AC/DC Senzor kvality vzduchu - CO AirQS-101S, AirQS-101L bezpečnostní prvek pro hlídání koncentrace CO, který vzniká při nedokonalém spalování informace o aktuální teplotě a vlhkosti komunikaci zajišťují sítě Sigfox (AirQS-101S) a LoRa (AirQS-101L) zobrazení dat v u nebo v aplikaci v chytrém telefonu bateriové napájení CO 2 CO Bateriové napájení: Životnost baterie: Externí napájení: Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Detekční plocha: Doporučená montážní výška: Vstup Měření koncentrace CO: Citlivost: Přesnost: Měření koncentrace CO 2 : x x x x x baterie 4x 1.5 V AA min. 1 rok V AC / DC x Pomocí zprávy do u nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v u vysílání DIP Switch (Test komunikace) ano max. 40 m 2 max. 7 m ano ppm 5% (0-500 ppm) x Citlivost: Přesnost: Měření teploty: Citlivost: Přesnost: Měření vlhkosti: Citlivost: Přesnost: Dosah na volném prostranství: Pracovní teplota: Skladovací teplota: Upevnění: Rozměr: ppm x 5% (0-180 ppm) x Sigfox, RCZ1 (AirQS-100S) dle pokrytí 50 km ano, vestavěným senzorem C ± 3 C ano, vestavěným senzorem % RH ± 4 % LoRa (AirQS-100L) C (dbát na pracovní teplotu baterií) C vodorovně lepením/volně IP20 Sigfox, RCZ1 (AirQS-101S) Ø 120 x 36 mm LoRa (AirQS-101L) dle pokrytí 10 km dle pokrytí 50 km dle pokrytí 10 km 22 23

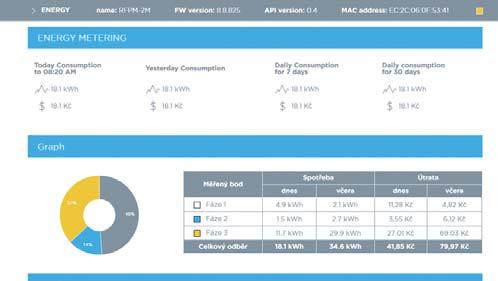

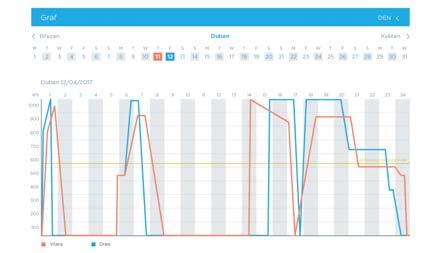

13 Měření a monitoring energií Příklady použití: Sledování energií, vzhledem k jejich trvale se zvyšující ceně, patří mezi důležité aspekty každého objektu či nemovitosti. Bezdrátové snímače se instalují přímo k vodoměru, plynoměru a elektroměru, aniž by byla porušena jejich plomba. Pulzy a data se převádějí na bezdrátové povely, které se přenáší pomocí sítí pro internet věcí do u, kde se dále zpracovávají a vyhodnocují. Voda Elektřina Plyn Pomocí aplikace v chytrém telefonu lze také nastavit notifikace při překročení nastavených (kritických) parametrů. Welcome,... Sign out SYSTEM MANAGEMENT My devices Products Apps Support LS/MS/WS Technické parametry - Převodník pulzů Převodník pulzů AirTM-100S, AirTM-100L, AirTM-100Nb bezdrátový převodník pulzů určený ke snímání dat z domácích měřidel energií komunikaci zajišťují sítě Sigfox (AirTM-100S), LoRa (AirTM-100L) a NB-IoT (AirTM-100Nb) zobrazení dat v u nebo v aplikaci v chytrém telefonu bateriové napájení zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) podporované senzory: LS (LED senzor); MS, WS (magnetický senzor); IRS (IR senzor); S0 (kontakt) - více informací viz senzory na str. 36 Welcome,... Sign out SYSTEM MANAGEMENT My devices Products Apps Support Bateriové napájení: Životnost baterie: Externí napájení: Tolerance napájecího napětí: Klidová spotřeba: Vysílací spotřeba: Indikace - červená LED: - zelená LED: Ovládání Ovládání: Volba senzoru: 1x 3.6 V baterie SAFT LS cca 5 let (dle druhu snímání a četnosti impulzů a vysílání) 5-12 V DC (na svorce) +10%, -15% 0,2 mw 150 mw vysílání impuls / indikace příjmu tlačítko SET - nastavení čidla / test komunikace pomocí nastavovacích pinů Připojení Připojení senzoru: Podporované senzory (viz příslušenství str. 32)* Dosah na volném prostranství: Pracovní teplota: Skladovací teplota: Průchodka: Rozměr (bez antény): * Nejsou součástí balení. ** Pracovní teplota baterií je v rozsahu C. svorkovnice, vodiče mm 2 LS (LED senzor); MS, WS (magnetický senzor); IRS (IR senzor) Sigfox, RCZ1 (AirTM-100S) LoRa (AirTM-100L) NB-IoT (AirTM-100Nb) dle pokrytí 50 km dle pokrytí 10 km dle pokrytí 50 km C (dbát na pracovní teplotu baterií) C libovolná IP65 M16 x 1,5 pro kabel ø max. 10 mm 182 x 62 x 34 mm (96 x 62 x 34 mm) 24 25

14 Snadné ovládání spotřebičů Příklady použití: Ovládat lze nejrůznější zařízení, která jsou na elektřinu, jako například bojler na vodu, elektrické topení, ale také osvětlení. Bojler Osvětlení Topení Servoventil Čerpadlo Hlavní výhodou instalace ovládacího prvku s komunikací přes sítě internetu věcí, je ovládání spotřebičů i na dálku. Dopřejte si komfort předem příjemně vyhřáté chaty v čase Vašeho příjezdu. Otevřte si domovní bránu nebo osvětlete příjezdovou cestu, když se vracíte domů, a to pouhým stiskem tlačítka v aplikaci Vašeho chytrého telefonu. Při vypnutí spínaného zařízení se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na nastavenou hodnotu V ON/OFF ventil 1-10 V předřadník ON/OFF Technické parametry - Ovládací prvek Ovládací prvek AirDAC-100L/M pro dálkové spínání spotřebičů řízení analogovým signálem 0(1)-10 V komunikaci zajišťuje síť LoRa (AirDAC-100L/M) zobrazení dat v u nebo v aplikaci v chytrém telefonu trvalé napájení V AC v provedení 1-MODUL, umístění do rozvaděče 0-10 V motor ON/OFF spínání: relé 16 A, potenciál A1 analog: 0-10 V, 10 ma výstup: 1-10 V, 10 ma Napájecí napětí: Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Bezpotenciální analogový výstup / max. proud: : Detekce alarmu: Zobrazení stavu baterie: Dosah na volném prostranství: Ovládání Kontakt relé: V AC / Hz 3 VA 1.2 W +10 / -15 % 0(1)-10 V / 10 ma Pomocí zprávy z ELKOCloudu Pomocí zprávy do u nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v u LoRa (AirDAC-100L/M) dle pokrytí 10 km 1x AgSnO 2, spíná fázový vodič Spínaný výkon: VA / AC1 Spínané napětí: 250 V AC1 Mechanická živonost relé: 3x10 7 Elektrická životnost: 0.7x10 5 Indikace: červená / zelená LED Výstup: 0(1)-10 V Tlačítko test: krátký stisk - test vysílání dlouhý stisk - relé 0(1) - 10 V Pracovní teplota: C libovolná Upevnění: DIN lišta EN IP20 z čelního panelu Kategorie přepětí: III. Stupeň znečištění: 2 Výstup pro anténu: SMA konektor* Průřez připojovacích vodičů (mm 2 ): max. 1x 2.5, max. 2x 1.5 / s dutinkou max. 1x 2.5 Jmenovitý proud: 16 A / AC1 Rozměr: 90 x 17.6 x 64 mm * Max. utahovací moment konektoru antény: 0.56Nm

15 Řízené stmívání osvětlení Příklady použití: Udržovat konstantní intenzitu osvětlení v daném prostoru může být pro mnohé z nás těžký oříšek Pomocí senzoru pro stmívání osvětlení můžete jednoduše snímat ak- Skleník Venkovní osvětlení Výstaviště Výrobní hala Skladovací hala tuální hodnotu přirozeného světla a reagovat na ni pomocí regulace umělého osvětlení, čímž mimo jiné snižujete spotřebu elektrické energie. Díky provedení senzoru ve zvýšeném krytí a bateriovému napájení jej lze umístit také do venkovních prostor a využívat ho jak v residenčních, tak i v komerčních projektech - výrobních či skladovacích halách nebo sklenících. Jednotku můžete také využít jako hlavní prvek, který může pomocí naměřených informací řídit celou skupinu svítidel. Technické parametry - Senzor snímání osvětlení Vstupy Rozsah měření osvětlení: Úhel detekce: lx 100 Ovládání: tlačítko (Test komunikace) Magnetický kontakt Tamper Senzor stmívání osvětlení AirSOU-100S, AirSOU-100L Umožňuje snímat aktuální intenzitu osvětlení a díky této informaci regulovat intenzitu umělého osvětlení, čímž lze snižovat spotřebu elektrické energie. komunikaci zajišťují sítě Sigfox (AirSOU-100S) a LoRa (AirSOU-100L) bateriové napájení zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) Bateriové napájení: Životnost baterie: Klidová spotřeba: Vysílací spotřeba: : Detekce alarmu: Zobrazení stavu baterie: Indikace - červená LED: - zelená LED: 1x 3.6V baterie LiSOCl 2 cca 5 let (dle počtu vysílaných zpráv) 1 mw 115 mw Pomocí zprávy z u nebo pomocí nastavovacích pinů Pomocí zprávy do u nebo do aplikace v Chytrém telefonu V aplikaci v Chytrém telefonu nebo v u vysílání indikace příjmu / ovládání Sigfox, RCZ1 (AirSOU-100S) Dosah na volném prostranství: max. 50 km Pracovní teplota: Skladovací teplota: Rozměr s anténou / bez antény: C* C libovolná IP x 62 x 34 mm / 70 x 62 x 34 mm LoRa (AirSOU-100L) max. 10 km ** Dbejte na pracovní teplotu baterií C Pro správnou funkci detektoru je nutné eliminovat veškeré rušivé světelné zdroje ve snímaném prostoru

16 Chytré veřejné osvětlení Příklady použití: Chytré veřejné osvětlení je šetrné nejen k životnímu prostředí, ale i k Vaší peněžence. Nahrazení stávajících zdrojů světla moderními LED světly v kombinaci s inteligentním řízením umožňuje snížit náklady na spotřebu elektrické energie až o 80 %. Díky tomu, že komunikaci zajišťuje moderní sít Internetu věcí LoRa, lze světla ovládat na vzdálenost až 20 km. Kromě spínání a vypínání je možné řídit i intenzitu osvětlení a také diagnostikovat závadu světla. S využitím senzoru osvitu dokáže reagovat na okolní podmínky. Prvek pro veřejné osvětlení stačí jednoduše připevnit ke světlu či na stožár a je okamžitě funkční. Ovládání lze provádět z dispečinku pomocí cloudové aplikace, v terénu z tabletu či chytrého telefonu. Veřejné osvětlení LED čip zdroj napájení AirSLC-100 pohybový detektor US EU Smart City Platforma Obousměrný komunikační modul Venkovní přijímač Vestavěná deska AirSLC-100L, AirSLC-100Nb AirSLC-100L/Plug/EU (US) / AirSLC-100Nb/Plug/EU (US) LoRAWAN Modul OEM Technické parametry - Obousměrný komunikační modul prvek pro spínání veřejného osvětlení standard, který je dnes běžný především napájení: 5-24VDC, po odlomení zdro- Pracovní teplota: C v anglicky mluvících zemích, jové části pouze vyfiltrované stabilizo- Pomocí zprávy do u nebo do aplikace libovolná Detekce alarmu: ve městě, areálu, na parkovišti v chytrém telefonu komunikaci zajišťují sítě LoRa krytí IP65 vané 3V3 / 140mAh Upevnění: volné na přívodních vodičích (AirSLC-100L) a NB-IoT (AirSLC-100Nb) umístění na svítidle rozměry: Zobrazení stavu baterie: V aplikaci v chytrém telefonu nebo v u IP65 zobrazení dat v Cloudu, Smart City klobouček je podle typu svítidla na x 46.1 x 4 mm s ULF konektorem Ovládání Kategorie přepětí: III. platformě nebo v aplikaci v chytrém spodní nebo horní straně x 57 x 7 mm s SMA konektorem Kontakt relé: 1x AgSnO 2, spíná fázový vodič Stupeň znečištění: 2 telefonu najdete v něm celou řadu senzorů x 46.1 x 21 mm s interní anténou Jmenovitý proud: 16 A / AC1 Vývody (drát CY, průřez): 3 x 2.5 mm 2, 2 x 0.75 mm 2 trvalé napájení V AC a detektorů * rozměr po odlomení zdrojové části Spínaný výkon: VA / AC1 Délka vývodů: 90 mm zvýšené krytí IP65 (ochrana proti komunikaci zajišťuje síť LoRa anténa: externí UFL nebo SMA konektor, interní vynutá součástí výrobku Mechanická živonost relé: 3x10 7 Rozměr (bez antény): 182 x 62 x 34 mm (96 x 62 x 34 mm) Spínané napětí: 250 V AC1 Průchodka: M16 x 1,5 pro kabel ø max. 10 mm prachu a tryskající vodě) (AirSLC-100L/Plug/EU (US) a NB-Iot (AirSLC-100Nb/Plug/EU komunikaci zajišťuje síť LoRa (US) (LoRaWAN Modul OEM) Napájecí napětí: Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Bezpotenciální analogový výstup / max. proud: V AC / Hz 3 VA 1.2 W +10 / -15 % 0(1)-10 V / 10 ma Elektrická životnost: Indikace: Volba výstupu: Dosah na volném prostranství: dle pokrytí 10 km 0.7x10 5 červená / zelená LED 0(1)-10 V / tlačítkem PROG LoRa (AirSLC-100L) NB-IoT (AirSLC-100Nb) dle pokrytí 50 km

17 Příklady použití: Chytré parkování Najít v dnešních přeplněných městech volné parkovací místo je téměř zázrak... Celých 20 % řidičů v městském provozu právě hledá místo, kde by zaparkovali. Jejich vozy lze ale velice snadno dostat na volná pakovací místa. Řešením je instalace parkovacích senzorů, které využívají nejmodernější dostupné technologie. Ve spojení s obslužnou aplikací máte rázem řešení, které uvolní ulice ve Vašem městě. Senzory umístěné na jednotlivých parkovacích stáních detekují obsazenost, aplikace naviguje na volná místa a v případě zpoplatnění přes ni můžete uhradit i parkovné. Jednoduchá je i instalace senzorů, která s potřebným vybavením zabere zhruba 20 min. Naše parkovací senzory najdou využití na firemních parkovištích, parkovištích u obchodních domů či administrativních komplexů. Chytré parkování Smart City Platforma Technické parametry - Parkovací senzor Parkovací senzor AirPS-100S detekuje volné či obsazené parkovacího místo, k čemuž využívá magnetický princip komunikaci zajišťuje síť Sigfox (AirPS-100S) zobrazení dat v Cloudu, Smart City platformě nebo v aplikaci v chytrém telefonu bateriové napájení s životností cca 10 let zvýšené krytí IP67 Bateriové napájení: Životnost baterie: Stav baterie: Indikace Detekce Princip detekce: Vzdálenost detekce: Detekce odcizení: Měření teploty: Dosah na volném prostranství: nevyjímatelné baterie 4x 3.6V LiSOCL2 ( mah) cca 10 let, dle nastavení signalizace v u Pomocí zprávy z u Povelem RF Zprávy v u magnetický 0-50 cm ano ano inels RF Control až 100 m Sigfox RCZ1 (AirPS-100S) Dosah na volném prostranství: dle pokrytí 10 km Odesílání komunikační RF paketu: MHz Pracovní teplota: C zapuštěním do vozovky (na úroveň terénu)* Tlaková zátěž: do kg IP67 Odolnost proti vnějším vlivům: UV, sůl, sněžný pluh Rozměr: Ø 90 x 90 mm * Minimální vzdálenost od kovových předmětů (kanál) - 1m

18 Příklady zapojení Hlídání 3-fázových sítí L1 L2 L3 N Hlídání záplavy Hlídání teploty Hlídací relé HRN-43N Pro hlídání přepětí, podpětí, asymetrie a pořadí fází. Univerzální senzor AirIM-100/M Zajištění komunikace přes síť Sigfox nebo LoRa. AirIM V3/GND DATA1 DATA2 GND - + serverovna teplotní čidlo TC / TZ AirIM V3/GND DATA1 DATA2 GND - + stroj záplavová sonda FP-1 Hlídání hladiny L1 N Měření energií (voda, elektřina, plyn) Měření napětí baterií a akumulátorů senzor WS / MS / IRS / LS AirTM-100 / AirIM-100 AirIM max V3 DATA1 DATA2 GND V3/GND DATA1 DATA2 GND + Univerzální senzor AirIM-100/M Zajištění komunikace přes síť Sigfox nebo LoRa. Hladinový spínač HRH-5 S jednostavovým nebo dvoustavovým hlídáním hladiny. min elektroměr baterie 12/24 V Regulace svítidel se stmívatelným předřadníkem Ovládání bojleru Měření proudu / napětí L N stmívatelný předřadník svítidlo zářivka LED světlo L N Napěťový vstup: 0(1) 10 V. Proudový vstup: 0(4) 20 ma. AirIM Univerzální senzor AirIM-100 Možnost připojení analogových i digitálních vstupů. N L 1-10 V bojler + - 3V3 DATA1 DATA2 GND + Spínací prvek AirDAC-100L Zajištění komunikace přes síť LoRa. Možnost řízení 0(1) 10 V. solární panel kompresor 34 35

19 Senzory a snímače Rozměry výrobků Detektor Detektor Detektor - senzor - magnet Teplotní senzor Teplotní senzor Hladinové snímače 120 TC TZ FP-1, NL řada TC - senzor je vyroben z termistoru NTC v PVC koncovce - teplotní rozsah C řada TZ - senzor je vyroben z termistoru NTC, zalitým v kovové dutince teplovodním tmelem - teplotní rozsah C Hlídací a monitorovací relé FP-1 záplavová sonda detekuje zaplavení při zatopení elektrod, následný signál přivede do některé z vyhodnocovacích jednotek NL-100 plastový plovákový snímač AirSD-100S/L AirQS-100S/L AirQS-101S/L AirMD-100S/L/Nb AirWD-100S/L Detektor Klíčenka 1 Modul Hlídací napěťové relé Hlídací proudové relé Hladinový spínač Modulové elektronické HRN PRI HRH přístroje hlídání napětí (nadpětí i podpětí) v 1-fázových i 3-fázových sítích dle zvoleného typu lze přizpůsobit napájecí napětí apod. přehled všech typů HRN naleznete v technickém katalogu Modulové elektronické přístroje hlídání procházejícího proudu u jednotlivých spotřebičů dle zvoleného typu lze přizpůsobit napájecí napětí apod. přehled všech typů PRI naleznete v technickém katalogu Modulové elektronické přístroje relé určeny pro kontrolu hladiny ve studnách, jímkách, nádržích, tankerech a zásobnících dle zvoleného spínače lze volit jednostavové, dvoustavové nebo nezávislé hlídání hladin přehled všech typů HRH naleznete v technickém katalogu Modulové elektronické přístroje přehled všech typů relé naleznete v technickém katalogu Modulové elektronické přístroje AirSF-100S/L IP65 IP65 RF Key AirIM-100S/M AirIM-100L/M AirDAC-100L/M Senzory pro měření energií Parkovací senzor LED sezor LS Magnetický senzor MS, WS Infra Red senzor IRS Výstup SO IMP LED senzor snímá impulzy na měřidle, který blikáním LED indikuje spotřebu magnetický senzor snímá pulz, který vytvoří každým otočením magnet umístěný na jednotkovém ciferníku IR senzor snímá reflexní clonu umístěnou na pohyblivém číselníku měřidla nebo snímá otočný ukazatel měřidla s impulzním výstupem označeným jako S0 připojených vodiči ke svorkám GND a DATA1 na snímači AirTM Ø 90 AirIM-100S/L/Nb AirTM-100S/L/Nb AirSLC-100L/Nb AirSOU-100S/L AirPS-100S 36 37

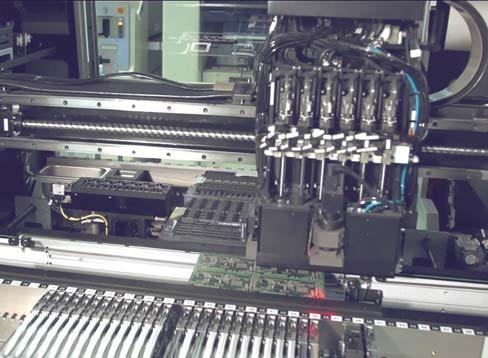

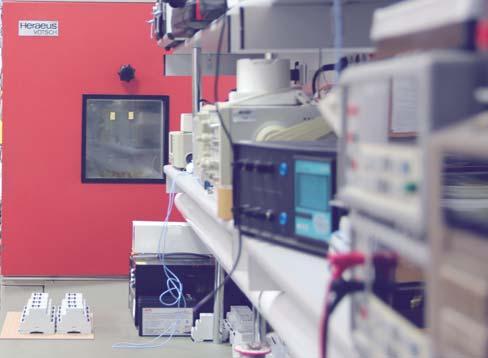

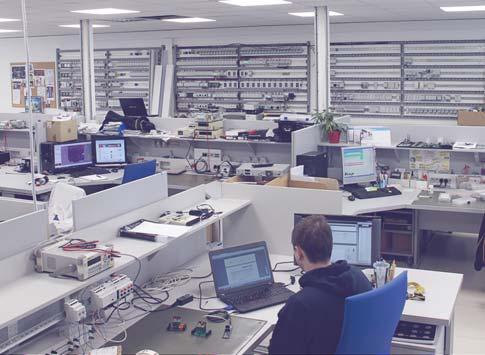

20 Ostatní jen přeprodávají MY VYVÍJÍME I VYRÁBÍME! Vývojové oddělení Interní laboratoř 25 let na trhu 14 let ISO certifikace 40 vývojářů Výrobní linka SMD Osazování čipů 200 vlastních forem na plasty m 2 výrobní plochy 240 výrobních zaměstnanců 2 SMD linky 1 mil. součástek za den výrobků za rok Výrobní hala Testování 2000 m 2 expedice 2000 skladových míst 2 lasery 38 39
