inels Air Senzory & detektory pro IoT

Transkript

1 inels Air Senzory & detektory pro IoT

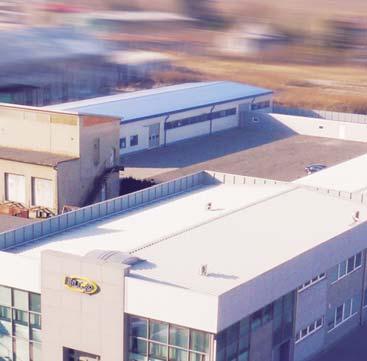

2 ELKO EP, Holding Společnost ELKO EP je jedním z předních evropských hráčů v oblasti domovní a průmyslové elektroinstalace po více než 24 let. Od roku 2007 vyvíjí a vyrábí svůj vlastní systém inteligentní elektroinstalace inels s názvem Smart Home & Building Solutions. V současné době zaměstnává ELKO EP HOLDING téměř 240 lidí, vyváží do 70 zemí po celém světě a má již 13 zahraničních poboček. Společnost je právem hrdá na vlastní výrobu komponentů, vlastní vývoj a inovace nových produktů. Je také schopna nabídnout svým zákazníkům okamžitou distribuci a rychlý, bezchybný servis. Společnost ELKO EP se stala Firmou roku 2012 a také získala ocenění TOP 100 českých firem.

3 Fakta a statistiky 40 % 30 % ČESKO EXPORT ROČNÍ OBRAT 20 mil. EUR 30 % POBOČKY 2. pozice v Evropě 13 POBOČEK VE SVĚTĚ VÝVOJÁŘI VÝROBCI 70 EXPORTNÍCH ZEMÍ JSME 240 ZAMĚSTNANCŮ PODPORA PRODEJCI inels INSTALACÍ VYROBENÝCH PRODUKTŮ

4 Detekce kouře O inels Air inels Air je reakcí na dynamicky se rozvíjející sítě pro IoT (Internet of Things). Tyto sítě umožňují zařízením komunikovat levně, bezpečně, na velké vzdálenosti a jsou optimalizovány na minimální spotřebu energie. Produktová skupina zahrnuje senzory pro komunikaci na protokolu Sigfox a LoRa. Propojení senzorů s ELKO Cloudem a také IFTTT (If This Then That) je předurčuje pro široký rozsah použití. Jednotlivé produkty mají ve svém typovém označení písmeno S nebo L. Tímto se rozlišuje způsob komunikace. S značí komunikaci přes síť Sigfox, L značí zajištění komunikace přes síť LoRa. obousměrná komunikace s omezeným počtem zpětných zpráv frekvenční pásmo 868 MHz obousměrná komunikace s omezeným počtem zpětných zpráv frekvenční pásmo 868 MHz Monitování a měření energií Kdy použít síť Sigfox a kdy LoRa: Má rozsáhlejší pokrytí po celé ČR, proto je vhodnější při ovládání a monitorování na velké vzdálenosti. Aktuální pokrytí sítě naleznete na stránkách Umožňuje nasazení jednotlivých vysílacích stanic i v místních lokalitách, čímž posílí signál. Je tak vhodná pro použití v areálech firem nebo městech. Aktuální pokrytí sítě naleznete na stránkách Úspory Design Komfort Využití sítí pro internet věcí zaručuje nízkou spotřebu energie. Díky tomu lze většinu čidel bateriově napájet a jejich kapacita vydrží průměrně 2-5 letý provoz. Senzory jsou navíc jednoduché a cenově dostupné. Provedení jednotlivých produktů je uzpůsobeno svému účelu design detektorů je navržen pro umístění do vzhledných interiérových prostor, modulové přístroje do rozvaděče a naopak produkty pro venkovní použití jsou v krytí IP65. Bezdrátové provedení jednotlivých detektorů a čidel umožňuje snadnou instalaci a téměř okamžité používání. Informace z detektorů pak jednoduše zobrazíte v aplikaci nebo v ELKO Cloudu kdekoli, kde máte přístup k internetu. 4

5 Detekce pohybu Ovládání zařízení Snímání kvality ovzduší Řízení venkovního osvětlení Monitoring Bezpečnost Komunikace Status monitorovaného zařízení si lze jednoduše zobrazit v aplikaci v chytrém telefonu nebo pomocí ELKO Cloudu, což zajišťuje nepřetržitý dohled nad Vaším majetkem. Aplikace navíc upozorní na všechny nežádoucí stavy pomocí notifikace a tohle upozornění může přijít i na osobní . Všechna data ze senzorů jsou před odesíláním šifrována a tím je zajištěna jejich bezpečnost. Přístup k jednotlivým naměřeným datům lze pak provést v aplikaci nebo ELKO Cloudu pod Vašimi přihlašovacími údaji. Cena za probíhající komunikaci se liší dle typu zvolené sítě se a počtu odesílaných zpráv, tzn. tarifu. Obecně se ale tato komunikace považuje za cenově velmi dostupnou. 5

6 Princip fungování Data ze senzorů a aktorů (dále jen prvků ) jsou posílána prostřednictvím vysílačů (BTS stanice) do řídícího serveru, odkud jsou dále posílána na ELKO Cloud. Přenos dat zajišťuje internetový protokol UNB (Ultra Narrow Band) nebo LoRaWAN (Low Power Wide Area Network). Dle požadavků uživatele mohou být data dále zaslána do aplikace v chytrém telefonu nebo integrována do nadřazeného systému. Instalace jednotlivých prvků je velmi jednoduchá. Prvek umístíte libovolně v dosahu dané sítě. Aktivace senzoru probíhá pomocí QR kódu, který je umístěn na každém prvku. Pro samotný provoz jednotlivých prvků je nutné mít zajištěnou konektivitu od poskytovatele dané sítě, kterou chcete využívat. Tato konektivita Vám umožňuje navolit si jednotlivé intervaly pro posílání zpráv dle Vašich požadavků. Senzory Mobilní aplikace dosah až 50 km Smart City Platforma Aktory LAN Vysílač BTS Server 6

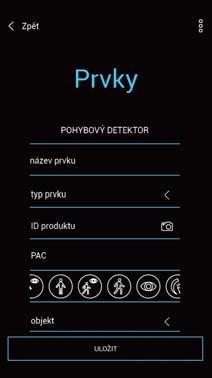

7 Registrace uživatele Pro užívání prvků z řady inels Air je nutné mít registraci na ELKO Cloud, které bude shromažďovat aktuální data z těchto produktů, uchovávat historii, také Vám zajišťuje zálohu nastavení. K jednomu účtu lze přiřadit neomezený počet prvků. ELKO Cloud je můstkem pro ovládání chytrým telefonem. Registraci uživatele lze provést na webových stránkách nebo jednoduchým způsobem z aplikace inels Air. Pro založení účtu bude vždy požadován ový kontakt, který bude sloužit jako přihlašovací jméno a pomocí kterého proběhne ověření účtu, a Vámi zvolené heslo. ELKO Cloud je zabezpečený pomocí protokolu SSL. Registrace uživatele v ELKO Cloud Registrace prvku Prvky lze aktivovat z aplikace inels Air, která je volně ke stažení na Google Play nebo App Store. Při prvním spuštění aplikace lze nastavit jednotlivé prvky pomocí Průvodce aplikací, který Vás provede celým nastavením. Při opětovném spuštění aplikace lze přidat další senzory a aktory stejným způsobem v menu Nastavení. Registrace prvku v mobilní aplikaci Dostupné pro: Každý prvek má unikátní identifikační kód, pomocí kterého se registruje. Tyto identifikační údaje (ID a PAC) také slouží pro aktivování konektivity od jednotlivých provozovatelů sítě pro internet věcí a do aplikace se načítají pomocí QR kódu, který je umístěn na samotném prvku. 7

8 Způsoby zobrazení Události z prvků inels Air lze zobrazovat několika variantami a navzájem je kombinovat. Důležitým nositelem všech informací a celkové historie jednotlivých prvků je ELKO Cloud. Z tohoto úložiště lze pak všechny údaje zobrazit v aplikaci Vašeho chytrého telefonu, ve které lze nastavit i notifikace v podobě vyskakovacího okna v horní liště telefonu, zprávy na Váš nebo SMS. Propojení ELKO Cloudu s IFTTT nabízí další možnosti propojení prvků inels Air do IoT (internetu věcí). ELKO Cloud Pro snadné zobrazení Vašich dat na počítači / notebooku využijte ELKO Cloud, který kromě aktuálních stavů uchovává i historii dat z Vašich senzorů. Aplikace Jednoduchým způsobem zkontrolujte aktuální stav Vašich připojených senzorů spotřeby nebo detektorů přímo ve Vašem chytrém telefonu. Aplikace Vám nabízí uživatelsky příjemné a intuitivní prostředí. inels Air Notifikace Aplikace upozorní na nežádoucí stav pomocí notifikace v podobě vyskakovacího okna v horní liště Vašeho chytrého telefonu. Rychlým způsobem se tak dozvíte o změně, aniž byste si jednotlivé prvky museli kontrolovat přímo v aplikaci. 8

9 Data produktů inels Air můžete zobrazit několika variantami: ELKO Cloud Aplikace a notifikace IFTTT Smart City Platforma IFTTT Smart City Platforma O důležitých změnách jednotlivých zařízení, které chcete monitorovat, se můžete dozvědět také zprávou na Vámi zadaný . U každého senzoru lze posílání ových zpráv nastavit samostatně. IFTTT je Cloudový můstek, díky kterému prvky inels Air komunikují přes sociální sítě (Facebook, Instagram, Pinterest a další). Zároveň dokáže v rámci aplikace ovládat další kompatibilní produkty. Platforma je navržená přímo pro zobrazování stavu jednotlivých senzorů a zároveň ovládání aktorů pro spínání zařízení ve Smart City. Pomocí notebooku nebo počítače si můžete zobrazit plán města a jednotlivé instalované prvky, které Vám zobrazí svůj aktuální stav např. volná parkovací místa. 9

10 Měření a hlídání teploty Hlídání požadované teploty a nepřekročení těchto limitů je pro mnoho průmyslových, výrobních i skladovacích procesů zásadní problém. Univerzální senzor dokáže monitorovat nežádoucí výkyvy při vytápění či chlazení, které neprodleně hlásí. V pravidelných intervalech pak informuje o aktuálním stavu teploty v hlídaných prostorách. Jednoduchým řešením si tak lze zajistit nepřetržitý dohled, a tím eliminovat případnou finanční ztrátu způsobenou přehřátím nebo podchlazením daných prostor či zařízení. Jeho venkovní provedení v krytí IP65 společně s bateriovým napájením jej předurčuje k umístění do náročných prostor. TC TZ Univerzální senzor AirIM-100S, AirIM-100L měří aktuální teplotu prostřednictvím teplotních senzorů viz senzory a snímače na str. 32 včas varuje před kritickými teplotami lze využít i na jiná měření (napětí, proudu, výšky hladiny, měření energií, apod.) komunikaci zajišťují sítě Sigfox a LoRa bateriové napájení / trvalé napájení 5-12 V DC zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) 10

11 Měření venkovní teploty Potrubí (proti zamrznutí) Stroje (proti přehřátí) Serverovna (správná teplota) Rozvodná stanice Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry AirIM-100S AirIM-100L Napájení Digitální vstupy Bateriové napájení: Životnost baterie: Externí napájení: Tolerance napájecího napětí: Klidová spotřeba: Vysílací spotřeba: 1x 3,6 V baterie SAFT LS cca 5 let (dle počtu vysílaných zpráv) 5-12 V DC (na svorce) +10%, -15% 1 mw 115 mw Vstupy: Podporované senzory pro měření energií (viz příslušenství str. 32)* IN1, IN2 In Counter Měření energií LS (LED senzor) MS, WS (magnetický senzor) IRS ( IR senzor) SO (kontakt, otevřený kolektor) Nastavení Detekce alarmu: Zobrazení stavu baterie: Indikace - červená LED: - zelená LED: Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu vysílání impuls / indikace příjmu Komunikace Odesílání komunikačních RF paketu Protokol: Dosah na volném prostranství: Protokol: Dosah na volném prostranství: Sigfox, RCZ1 (AirIM-100S) 868,5 MHz inels RF Control až 100 m dle pokrytí 50 km LoRa (AirIM-100L) Ovládání Další údaje Ovládání: Připojení Připojení senzoru: Analogové vstupy Teplotní Napěťový Proudový Měření baterie Záplava Tlačítko (Test komunikace), Magnetický kontakt, Tamper svorkovnice, vodiče 0,5-1 mm 2 TC / TZ* AIN 0(1) - 10 V AIN 0(4) - 20 ma 12 V/24 V Záplavová sonda* Pracovní teplota: Skladovací teplota: Pracovní poloha: Krytí: Průchodka: Rozměr (bez antény): * nejsou součástí balení C (dbát na pracovní teplotu baterií C) C libovolná IP65 M16 x 1,5 pro kabel ø max. 10 mm 182 x 62 x 34 mm (96 x 62 x 34 mm) 11

12 Monitoring stavů zařízení Funkčnost zařízení a strojů je prioritou pro každého výrobce nebo provozovatele. Detekci havarijních, kritických stavů a monitorování aktuálního stavu napětí či proudu připojených zařízení lze přitom zajistit jednoduchým způsobem. Univerzální senzor zajistí plynulý a bezproblémový provoz v rezidenčním i průmyslovém odvětví. Senzory obsahují analogové a digitální vstupy, jejichž změnou stavu nebo veličiny je odeslána zpráva prostřednictvím BTS vysílače do ELKO Cloud, ze kterého jsou data dále přesměrována do aplikace ve Vašem chytrém mobilním telefonu. Prvky mohou sledovat hodnotu 0/1, měřit na vstupu napětí 0(1) 10 V nebo proud 0(4) 20 ma nebo připojit výstup z monitorovacího relé (viz katalog Modulové elektronické přístroje, odkaz na str. 32) Univerzální modul AirIM-100S/M, AirIM-100L/M ve spojení s příslušným hlídacím relé monitoruje aktuální stav spotřebičů a detekuje kritické a havarijní stavy komunikaci zajišťují sítě Sigfox a LoRa trvalé napájení V AC v provedení 1-MODUL, umístění do rozvaděče Univerzální senzor AirIM-100S, AirIM-100L monitoruje aktuální stav průchodu napětí nebo proudu včas varuje při podkročení / předkročení nastavené hodnoty napětí či proudu lze využít i na jiná měření (teploty, výšky hladiny, měření energií, apod.) komunikaci zajišťují sítě Sigfox a LoRa bateriové napájení / trvalé napájení 5-12 V DC zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) technické parametry viz strana 11 12

13 Billboard Osvětlení Správná funkčnost semaforů Výpadek proudu Výrobní stroje Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Napájecí napětí: Záložní napájení: Tolerance napájecího napětí: Klidová spotřeba: Vysílací spotřeba: Nastavení Nastavení: Detekce alarmu: Zobrazení stavu baterie: Indikace - červená LED: - zelená LED: Ovládání: Připojení Připojení senzoru: Komunikace Protokol: V AC / Hz baterie Li-Ion +10 % / -25 % 1 mw 115 mw Pomocí zprávy z ELKO Cloudu Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu vysílání napájení tlačítko (Test komunikace) svorkovnice, vodiče mm 2 Sigfox, RCZ1 (AirIM-100S/M) LoRa (AirIM-100L/M) Dosah na volném prostranství: Vstup Digitální vstup: Další údaje Výstup pro anténu: dle pokrytí 50 km IN1, IN2 In Clounter měření energií* záplavový senzor* Pracovní teplota: C Pracovní poloha: Upevnění: Krytí: Kategorie přepětí: Stupeň znečištění: Průřez připojovacích vodičů (mm 2 ): Rozměr: * Nejsou součástí balení. ** Max. utahovací moment konektoru antény: 0.56Nm. libovolná DIN lišta EN IP20 z čelního panelu III. 2 SMA konektor** max. 1x 2.5, max. 2x 1.5 / s dutinkou max. 1x x 17.6 x 64 mm 13

14 Ochrana před vytopením, hlídání hladiny Vytopení místnosti je jednou z nejčastějších havárií v domácnosti, které můžete jednoduše předejít. Bezdrátový záplavový detektor hlídá vytečení Vaší pračky nebo myčky a včas Vás upozorní na nežádoucí únik vody v koupelně, kuchyni či ve sklepě. Na případnou detekci vody budete upozorněni notifikací ve Vašem chytrém telefonu nebo zprávou v ELKO Cloudu. Pro hlídání výšky hladiny a včasné varování před kritickými hodnotami je možno použít univerzální senzor s plovákovým snímačem nebo externí záplavovou sondou FP-1. Pomocí záplavové sondy je možné detekovat například naplnění jímky, zatímco plovákový snímač hlásí naplnění zásobníku na vodu či jiných kapalin. NL-100 FP-1 Záplavový detektor AirSF-100S, AirSF-100L k aktivaci dochází po zaplavení spodních kontaktů na detektoru komunikaci zajišťují sítě Sigfox a LoRa bateriové napájení zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu Univerzální senzor AirIM-100S, AirIM-100L monitoruje aktuální výšku hladiny včas varuje před kritickými hodnotami komunikaci zajišťují sítě Sigfox a LoRa bateriové napájení / trvalé napájení 5-12 V DC zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) technické parametry viz strana 11 14

15 Koupelna Jímka Mobilní WC Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Bateriové napájení: Životnost baterie: Nastavení Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Senzor: Komunikace 2x 1.5 V AAAA baterie Protokol: Sigfox, RCZ1 (AirSF-100S) LoRa (AirSF-100L) cca 3 roky (dle počtu vysílaných zpráv) Dosah na volném prostranství: dle pokrytí 50 km Pomocí zprávy do ELKO Cloudu nebo do aplikace ve chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu vysílání DIP Switch (Test komunikace) kontakt pro zaplavení Další údaje Pracovní teplota: Skladovací teplota: Pracovní poloha: Upevnění: Krytí: Rozměr: C (dbát na pracovní teplotu baterií) C snímací kontakty pro zaplavení směrem dolů lepením / volně IP20 25 x 75 x 16 mm 15

16 Hlídání inventáře, přemístění,... Okna a dveře představují pro nezvané návštěvníky jednoduchý cíl, proto je dobré mít vše pod kontrolou. Detektor se skládá ze dvou částí - základní a magnetické. Základní část zajišťuje veškerou komunikaci a hlídá pozici magnetu v magnetické části. K aktivaci alarmu dojde při oddálení magnetu od jeho základní části, čímž se dozvíte o nežádoucím pohybu, na který můžete rychle zareagovat. I když byl detektor přednostně určen na okna a dveře u osamocených budov, chat či rozvodných stanic, je možné jej použít také pro hlídání movitého majetku nebo inventáře, o kterém chcete vědět, když se přemístí. základní část magnet Magnetický detektor AirWD-100S, AirWD-100L k aktivaci dochází oddálením magnetu od senzoru komunikaci zajišťují sítě Sigfox a LoRa zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu bateriové napájení 16

17 Okna Brána Dveře Věci mimo civilizaci Movitý majetek Veřejný inventář Exponát Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Bateriové napájení: Životnost baterie: Nastavení Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Senzor: Komunikace 2x 1.5 V AAAA baterie Protokol: Sigfox, RCZ1 (AirWD-100S) LoRa (AirWD-100L) cca 3 roky (dle počtu vysílaných zpráv) Dosah na volném prostranství: dle pokrytí 50 km Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu vysílání DIP Switch (Test komunikace) magnetický Další údaje Pracovní teplota: Skladovací teplota: Pracovní poloha: Upevnění: Krytí: Rozměr: C (dbát na pracovní teplotu baterií) C svislá lepením / volně IP20 25 x 75 x 16 mm / 15 x 75 x 14 mm 17

18 Detekce osob Mějte pod kontrolou před vniknutím cizí osoby i chaty, stodoly nebo například rozvodné stanice, do kterých se podíváte jen jednou za čas. Pohybový detektor bude hlídat tyto prostory za Vás. Pomocí klíčenky si tyto prostory jednoduše odblokujete po dobu Vaší přítomnosti a při odchodu opětovným stiskem tlačítka opět detektor aktivujete. Jeden detektor lze navíc spárovat s více klíčenkami, a tak všichni členové Vaší rodiny nebo pověřené osoby mohou mít svou vlastní klíčenku. Pohybový detektor AirMD-100S, AirMD-100L detekuje osoby pohybující se v hlídaném prostoru lze nastavit citlivost detektoru komunikaci zajišťují sítě Sigfox a LoRa bateriové napájení zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu Klíčenka RF Key/W, RF Key/B slouží k aktivaci a deaktivaci pohybového detektoru v momentě, kdy odcházíte nebo přicházíte do hlídaného prostoru 18

19 Rozvodná stanice Garáž Chata Dosah až 50 km 105 ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Bateriové napájení: Životnost baterie: Nastavení Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Úhel detekce: Detekční vzdálenost: Doporučená pracovní výška: baterie 2x 1,5 V AA cca 1 rok (dle počtu vysílaných zpráv) Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu vysílání DIP Switch (Test komunikace) 105 max. 12 m max. 2,2 m Komunikace Odesílání komunikační RF paketu: MHz Protokol: inels RF Control Dosah na volném prostranství: až 100 m Protokol: Sigfox, RCZ1 (AirMD-100S) LoRa (AirMD-100L) Dosah na volném prostranství: dle pokrytí 50 km Další údaje Pracovní teplota: C (dbát na pracovní teplotu baterií) Skladovací teplota: C Pracovní poloha: svislá Upevnění: lepením / volně Krytí: IP20 Rozměr: 46 x 105 x 43 mm 19

20 Detekce kouře Kuchyň a obývací pokoj jsou dvě nejčastěji využívané místnosti, ve kterých se zároveň nachází nejvíce spotřebičů. Proto je přirození mít tyto prostory chráněny nejen před vznikajícím požárem. Detektor kouře Vás varuje před vznikajícím ohněm, a tím Vám umožňuje včas zareagovat a ochránit nejen osoby vyskytující se v daném prostoru, ale také Váš majetek. Po detekci kouře u vznikajícího ohně neprodleně vysílá tuto informaci do Vašeho chytrého telefonu, ale také na Váš ELKO Cloud. Proto jeho použití hraje významnou roli i v odlehlých prostorách, jako jsou volně stojící garáže, stodoly nebo rozvodné stanice, kam se podíváte jen jednou za čas. Detektor kouře AirSD-100S, AirSD-100L detekce kouře u vznikajícího ohně automatické testování funkčnosti komunikaci zajišťují sítě Sigfox a LoRa zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu bateriové napájení 20

21 Garáž Trafostanice Kuchyň Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Bateriové napájení: Životnost baterie: Nastavení Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Detekční plocha: Doporučená montážní výška: Komunikace baterie 4x 1,5 V AA Protokol: Sigfox, RCZ1 (AirSD-100S) LoRa (AirSD-100L) cca 1 rok (dle počtu vysílaných zpráv) Dosah na volném prostranství: dle pokrytí 50 km Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu vysílání DIP Switch (Test komunikace) max. 40 m 2 max. 7 m Další údaje Pracovní teplota: Skladovací teplota: Pracovní poloha: Upevnění: Krytí: Rozměr: C (dbát na pracovní teplotu baterií) C vodorovně lepením / volně IP20 Ø 120 x 36 mm 21

22 Kvalita ovzduší kolem nás Nečistoty v ovzduší patří k základním ekologickým problémům. Některé látky mají negativní vliv i na lidský organismus. I jedna osoba ve špatně větrané místnosti svým dýcháním zanedlouho zvýší koncentraci oxidu uhličitého (CO 2 ) na škodlivou úroveň. Vyšší koncentrace přitom může způsobovat ospalost, bolest hlavy nebo horší schopnost soustředění se. Naopak oxid uhelnatý (CO) vzniká při nedokonalém spalování a pro lidský organismus je velmi nebezpečný. Tento plyn produkují například i cigarety nebo vonné tyčinky. Naše senzory Vám umožní tyto koncentrace jednoduše změřit a při nežádoucím množství na ně včasně zareagovat. Zároveň mohou být součástí nadřazeného systému. Senzor kvality vzduchu - CO 2 AirQS-100S, AirQS-100L měření koncentrace CO 2, který ve větším množství způsobuje ospalost, bolest hlavy a zhoršuje koncentraci informace o aktuální teplotě a vlhkosti automatické testování funkčnosti komunikaci zajišťují sítě Sigfox a LoRa zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu trvalé napájení V AC/DC Senzor kvality vzduchu - CO AirQS-101S, AirQS-101L bezpečnostní prvek pro hlídání koncentrace CO, který vzniká při nedokonalém spalování informace o aktuální teplotě a vlhkosti komunikaci zajišťují sítě Sigfox a LoRa zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu bateriové napájení 22

23 CO 2 AirQS Oxid uhličitý Kancelář Divadlo Zasedací místnost Přednášková místnost CO AirQS Oxid uhelnatý Krb Kotel Karma Továrna Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Bateriové napájení: Životnost baterie: Externí napájení: Nastavení Detekce alarmu: Zobrazení stavu alarmu: Indikace - červená LED: Ovládání: Detekční plocha: Doporučená montážní výška: Vstup Měření koncentrace CO: Citlivost: Přesnost: Měření koncentrace CO 2 : x x x x x baterie 4x 1.5 V AA cca 1 rok V AC / DC x Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu vysílání DIP Switch (Test komunikace) ano max. 40 m 2 max. 7 m ano ppm 5% (0-500 ppm) x Citlivost: Přesnost: Měření teploty: Citlivost: Přesnost: Měření vlhkosti: Citlivost: Přesnost: Komunikace Protokol: Dosah na volném prostranství: Další údaje Pracovní teplota: Skladovací teplota: Pracovní poloha: Upevnění: Krytí: Rozměr: ppm x 5% (0-180 ppm) x Sigfox, RCZ1 (AirQS-100S) ano, vestavěným senzorem C ± 3 C ano, vestavěným senzorem % RH ± 4 % LoRa (AirQS-100L) dle pokrytí 50 km C (dbát na pracovní teplotu baterií) C vodorovně lepením/volně IP20 Sigfox, RCZ1 (AirQS-101S) Ø 120 x 36 mm LoRa (AirQS-101L) 23

24 Měření a monitoring energií Sledování energií, vzhledem k jejich trvale se zvyšující ceně, patří mezi důležité aspekty každého objektu či nemovitosti. Bezdrátové snímače se instalují přímo k vodoměru, plynoměru a elektroměru, aniž by byla porušena jejich plomba. Pulzy a data se převádějí na bezdrátové povely, které se přenáší pomocí sítí pro internet věcí do ELKO Cloudu, kde se dále zpracovávají a vyhodnocují. Pomocí aplikace v chytrém telefonu lze také nastavit notifikace při překročení nastavených (kritických) parametrů. ELKO Cloud Welcome,... Sign out SYSTEM MANAGEMENT My devices Products Apps Support Převodník pulzů Welcome,... Sign out AirTM-100S, AirTM-100L SYSTEM MANAGEMENT My devices Products Apps Support bezdrátový převodník pulzů určený ke snímání dat z domácích měřidel energií komunikaci zajišťují sítě Sigfox a LoRa zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu bateriové napájení zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) podporované senzory: LS (LED senzor); MS, WS (magnetický senzor); IRS (IR senzor); S0 (kontakt) - více informací viz senzory pro měření energií na str

25 Voda Elektřina Plyn Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Bateriové napájení: Životnost baterie: 1x 3.6 V baterie SAFT LS cca 5 let (dle druhu snímání a četnosti impulzů a vysílání) Podporované senzory (viz příslušenství str. 32)* Komunikace LS (LED senzor); MS, WS (magnetický senzor); IRS (IR senzor) Indikace - červená LED: - zelená LED: vysílání impuls / indikace příjmu Protokol: Dosah na volném prostranství: Další údaje Sigfox, RCZ1 (AirTM-100S) dle pokrytí 50 km LoRa (AirTM-100L) Ovládání Ovládání: Volba senzoru: Připojení Připojení senzoru: tlačítko SET - nastavení čidla / test komunikace otočným přepínačem svorkovnice, vodiče mm 2 Pracovní teplota: Skladovací teplota: Pracovní poloha: Krytí: Průchodka: Rozměr (bez antény): C (dbát na pracovní teplotu baterií) C libovolná IP65 M16 x 1,5 pro kabel ø max. 10 mm 182 x 62 x 34 mm (96 x 62 x 34 mm) * Nastavovací režim - dlouhý stisk tlačítka SET (> 1s). ** Test komunikace - krátký stisk tlačítka SET (< 1s). 25

26 Snadné ovládání spotřebičů Ovládat lze nejrůznější zařízení, která jsou na elektřinu, jako například bojler na vodu, elektrické topení, ale také osvětlení. Hlavní výhodou instalace ovládacího prvku s komunikací přes sítě internetu věcí, je ovládání spotřebičů i na dálku. Dopřejte si komfort předem příjemně vyhřáté chaty v čase Vašeho příjezdu. Otevřte si domovní bránu nebo osvětlete příjezdovou cestu, když se vracíte domů, a to pouhým stiskem tlačítka v aplikaci Vašeho chytrého telefonu. Při vypnutí spínaného zařízení se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na nastavenou hodnotu V ventil ON/OFF 1-10 V předřadník ON/OFF 0-10 V motor ON/OFF Ovládací prvek AirDAC-100L/M spínání: relé 16 A, potenciál A1 analog: 0-10 V, 10 ma výstup: 1-10 V, 10 ma pro dálkové spínání spotřebičů řízení analogovým signálem 0(1)-10 V komunikaci zajišťuje síť LoRa zobrazení dat v ELKO Cloudu nebo v aplikaci v chytrém telefonu trvalé napájení V AC v provedení 1-MODUL, umístění do rozvaděče 26

27 Bojler Osvětlení Topení Servoventil Čerpadlo Dosah až 50 km ELKO Cloud Mobilní aplikace LAN BTS Server Technické parametry Napájení Napájecí napětí: Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Bezpotenciální analogový výstup / max. proud: Nastavení Nastavení: Detekce alarmu: Zobrazení stavu baterie: Komunikace Protokol: Dosah na volném prostranství: Ovládání Kontakt relé: Jmenovitý proud: V AC / Hz 3 VA 1.2 W +10 / -15 % 0(1)-10 V / 10 ma Pomocí zprávy z ELKOCloudu Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu LoRa (AirDAC-100L/M) dle pokrytí 50 km 1x AgSnO 2, spíná fázový vodič 16 A / AC1 Spínaný výkon: Spínané napětí: Mechanická živonost relé: Elektrická životnost: Indikace: Volba výstupu: Další údaje Pracovní poloha: Upevnění: Krytí: Kategorie přepětí: Stupeň znečištění: Výstup pro anténu: Průřez připojovacích vodičů (mm 2 ): Rozměr: VA / AC1 250 V AC1 3x x10 5 červená / zelená LED 0(1)-10 V / tlačítkem PROG Pracovní teplota: C * Max. utahovací moment konektoru antény: 0.56Nm. libovolná DIN lišta EN IP20 z čelního panelu III. 2 SMA konektor* max. 1x 2.5, max. 2x 1.5 / s dutinkou max. 1x x 17.6 x 64 mm 27

28 Chytré veřejné osvětlení Chytré veřejné osvětlení je šetrné nejen k životnímu prostředí, ale i k Vaší peněžence. Nahrazení stávajících zdrojů světla moderními LED světly v kombinaci s inteligentním řízením umožňuje snížit náklady na spotřebu elektrické energie až o 80 %. Díky tomu, že komunikaci zajišťuje moderní sít Internetu věcí LoRa, lze světla ovládat na vzdálenost až 20 km. Kromě spínání a vypínání je možné řídit i intenzitu osvětlení a také diagnostikovat závadu světla. S využitím senzoru osvitu dokáže reagovat na okolní podmínky. Prvek pro veřejné osvětlení stačí jednoduše připevnit ke světlu či na stožár a je okamžitě funkční. Ovládání lze provádět z dispečinku pomocí cloudové aplikace, v terénu z tabletu či chytrého telefonu. Monitorovací prvek AirSCL-100L prvek pro spínání veřejného osvětlení ve městě, areálu, na parkovišti komunikaci zajišťují síť LoRa zobrazení dat v Cloudu nebo v aplikaci v chytrém telefonu trvalé napájení V AC zvýšené krytí IP65 (ochrana proti prachu a tryskající vodě) 28

29 Veřejné osvětlení Dosah až 50 km LED čip zdroj napájení AirSCL-100 pohybový detektor ELKO Cloud Smart City Platforma LAN BTS Server Technické parametry Napájení Napájecí napětí: Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Bezpotenciální analogový výstup / max. proud: Nastavení Detekce alarmu: Zobrazení stavu baterie: Ovládání Kontakt relé: Jmenovitý proud: Spínaný výkon: Spínané napětí: Mechanická živonost relé: V AC / Hz 3 VA 1.2 W +10 / -15 % 0(1)-10 V / 10 ma Pomocí zprávy do ELKO Cloudu nebo do aplikace v chytrém telefonu V aplikaci v chytrém telefonu nebo v ELKO Cloudu 1x AgSnO 2, spíná fázový vodič 16 A / AC VA / AC1 250 V AC1 3x10 7 Elektrická životnost: Indikace: Volba výstupu: Komunikace Protokol: Dosah na volném prostranství: Další údaje Pracovní teplota: Pracovní poloha: Upevnění: Krytí: Kategorie přepětí: Stupeň znečištění: Vývody (drát CY, průřez): Délka vývodů: Průchodka: Rozměr (bez antény): 0.7x10 5 červená / zelená LED 0(1)-10 V / tlačítkem PROG LoRa (AirSCL-100L) dle pokrytí 50 km C libovolná volné na přívodních vodičích IP65 III. 2 3 x 2.5 mm 2, 2 x 0.75 mm 2 90 mm M16 x 1,5 pro kabel ø max. 10 mm 182 x 62 x 34 mm (96 x 62 x 34 mm) 29

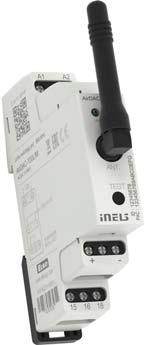

30 Příklady zapojení Hlídání 3-fázových sítí L1 L2 L3 N Hlídací relé HRN-43N Pro hlídání přepětí, podpětí, asymetrie a pořadí fází. Univerzální senzor AirIM-100S/M Zajištění komunikace přes síť Sigfox nebo LoRa. stroj Hlídání hladiny L1 N max Univerzální senzor AirIM-100S/M Zajištění komunikace přes síť Sigfox nebo LoRa. Hladinový spínač HRH-5 S jednostavovým nebo dvoustavovým hlídáním hladiny. min Regulace svítidel se stmívatelným předřadníkem Ovládání bojleru L N L N stmívatelný předřadník svítidlo zářivka LED světlo N L 1-10 V bojler Spínací prvek AirDAC-100L Zajištění komunikace přes síť LoRa. Možnost řízení 0(1) 10 V. 30

31 Hlídání záplavy Hlídání teploty AirIM AirIM V3/GND DATA1 DATA2 GND + serverovna teplotní čidlo TC / TZ + - 3V3/GND DATA1 DATA2 GND + záplavová sonda FP-1 Měření energií (voda, elektřina, plyn) Měření napětí baterií a akumulátorů senzor WS / MS / IRS / LS AirTM-100 / AirIM-100 AirIM V3/GND DATA1 DATA2 GND V3/GND DATA1 DATA2 GND + elektroměr baterie Měření proudu / napětí Napěťový vstup: 0(1) 10 V. Proudový vstup: 0(4) 20 ma. AirIM Univerzální senzor AirIM-100S Možnost připojení analogových i digitálních vstupů + - 3V3/GND DATA1 DATA2 GND + solární panel kompresor 31

32 Senzory a snímače Teplotní senzor Teplotní senzor Hladinové snímače Soumrakový spínač TC TZ FP-1, NL-100 RFSOU-1 řada TC - senzor je vyroben z termistoru NTC v PVC koncovce - teplotní rozsah C řada TZ - senzor je vyroben z termistoru NTC, zalitým v kovové dutince teplovodním tmelem - teplotní rozsah C FP-1 záplavová sonda detekuje zaplavení při zatopení elektrod, následný signál přivede do některé z vyhodnocovacích jednotek NL-100 plastový plovákový snímač měří intenzitu osvětlení a na základě nastavené hodnoty vysílá povel k sepnutí osvětlení s monitorovacím prvkem Air- SLC-100L komunikuje pomocí frekvence s obousměrným protokolem inels RF Control Hlídací a monitorovací relé Hlídací napěťové relé Hlídací proudové relé Hladinový spínač Modulové elektronické HRN PRI HRH přístroje hlídání napětí (nadpětí i podpětí) v 1-fázových i 3-fázových sítích dle zvoleného typu lze přizpůsobit napájecí napětí apod. přehled všech typů HRN naleznete v technickém katalogu Modulové elektronické přístroje hlídání procházejícího proudu u jednotlivých spotřebičů dle zvoleného typu lze přizpůsobit napájecí napětí apod. přehled všech typů PRI naleznete v technickém katalogu Modulové elektronické přístroje relé určeny pro kontrolu hladiny ve studnách, jímkách, nádržích, tankerech a zásobnících dle zvoleného spínače lze volit jednostavové, dvoustavové nebo nezávislé hlídání hladin přehled všech typů HRH naleznete v technickém katalogu Modulové elektronické přístroje přehled všech typů relé naleznete v technickém katalogu Modulové elektronické přístroje Senzory pro měření energií LED sezor Magnetický senzor Infra Red senzor Výstup SO LS MS, WS IRS IMP LED senzor snímá impulzy na měřidle, který blikáním LED indikuje spotřebu magnetický senzor snímá pulz, který vytvoří každým otočením magnet umístěný na jednotkovém ciferníku IR senzor snímá reflexní clonu umístěnou na pohyblivém číselníku měřidla nebo snímá otočný ukazatel měřidla s impulzním výstupem označeným jako S0 připojených vodiči ke svorkám GND a DATA1 na snímači AirTM

33 Rozměry výrobků Detektor Detektor Detektor - senzor - magnet AirSD-100S/L AirQS-100S/L AirQS-101S/L RF Key AirMD-100S/L AirWD-100S/L Detektor Klíčenka 1 Modul AirSF-100S/L IP65 AirIM-100S/M AirIM-100L/M AirDAC-100L/M AirIM-100S/L AirTM-100S/L AirSCL-100L 33

34 Ostatní jen přeprodávají MY VYVÍJÍME I VYRÁBÍME! 24 let na trhu 13 let ISO certifikace 40 vývojářů 200 vlastních forem na plasty m 2 výrobní plochy 240 výrobních zaměstnanců 2 SMD linky 1 mil. součástek za den výrobků za rok 2000 m 2 expedice 2000 skladových míst 2 lasery 34

35 Vývojové oddělení Interní laboratoř Výrobní linka SMD Osazování čipů Výrobní hala Testování 35
