1 PROUDOVÉ CHRÁNIČE PRIORI INOVACE MAJÍ PRIORITU ENERGIE PRŮ MYSL BUDOVY ZAŘ ÍZENÍ DATA KABELY OSVĚ TLENÍ

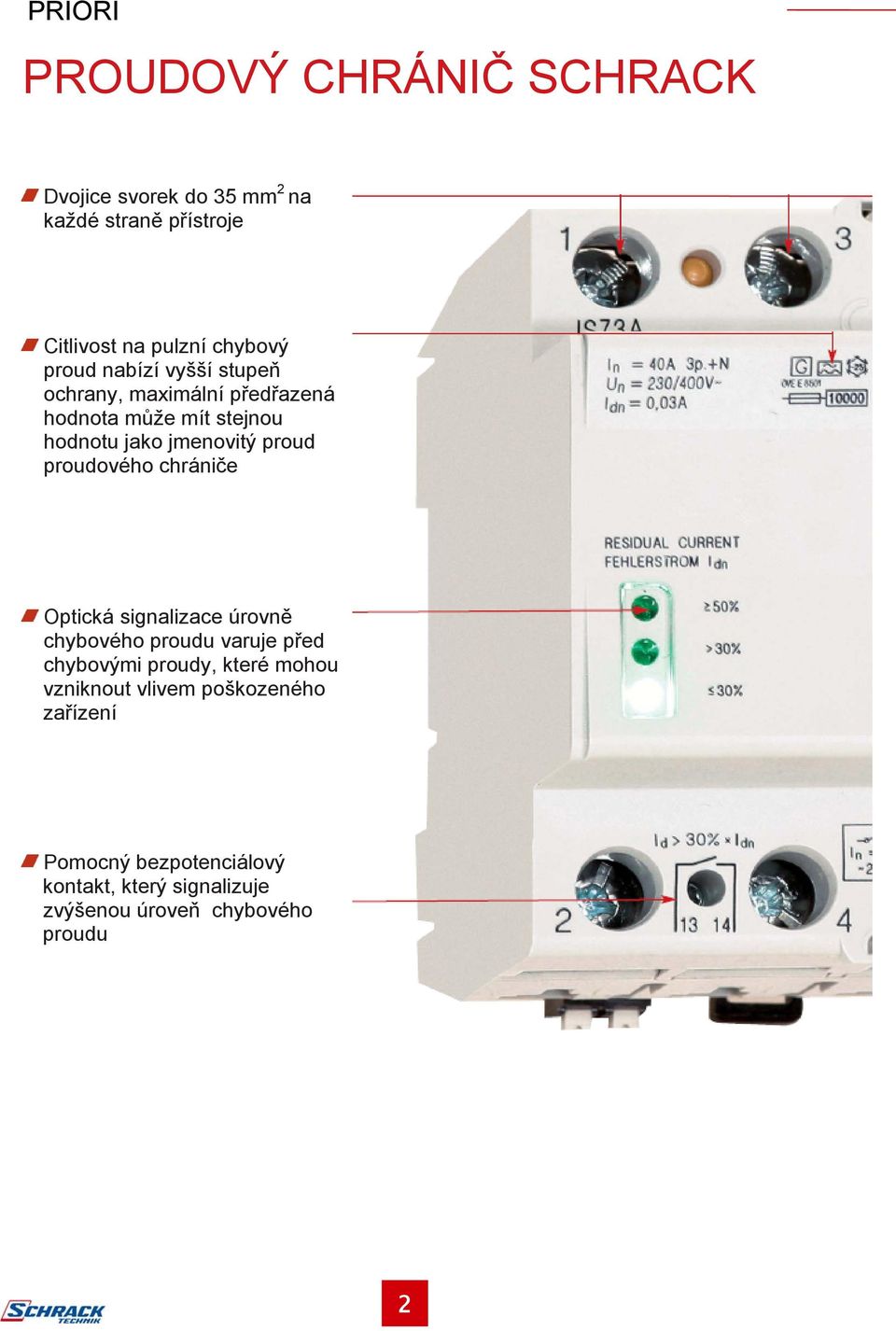

2 PROUDOVÝ CHRÁNIČ SCHRACK Dvojice svorek do 35 mm 2 na každé straně přístroje Citlivost na pulzní chybový proud nabízí vyšší stupeň ochrany, maximální předřazená hodnota může mít stejnou hodnotu jako jmenovitý proud proudového chrániče Optická signalizace úrovně chybového proudu varuje před chybovými proudy, které mohou vzniknout vlivem poškozeného zařízení Pomocný bezpotenciálový kontakt, který signalizuje zvýšenou úroveň chybového proudu 2

3 TOP PRIORITA PRIORI INOVATIVNÍ GENERACE PROUDOVÝCH CHRÁNIČŮ Tyto nové na napájecím napětí nezávislé proudové chrániče mohou být použité jako hlavní nebo doplňková ochrana se všeobecným použitím. Jsou plně kompatibilní s osvědčenými přístroji SCHRACK a proto jsou k nim vhodné i mnohé další přístroje příslušenství. Zkušební tlačítko je nutné aktivovat jen jednou ročně Mimo signalizace stavu kontaktů je vybaven i signalizací vypnutí při zvýšeném chybovém proudu Citlivá elektronika chrání před nežádoucím vypínáním 3

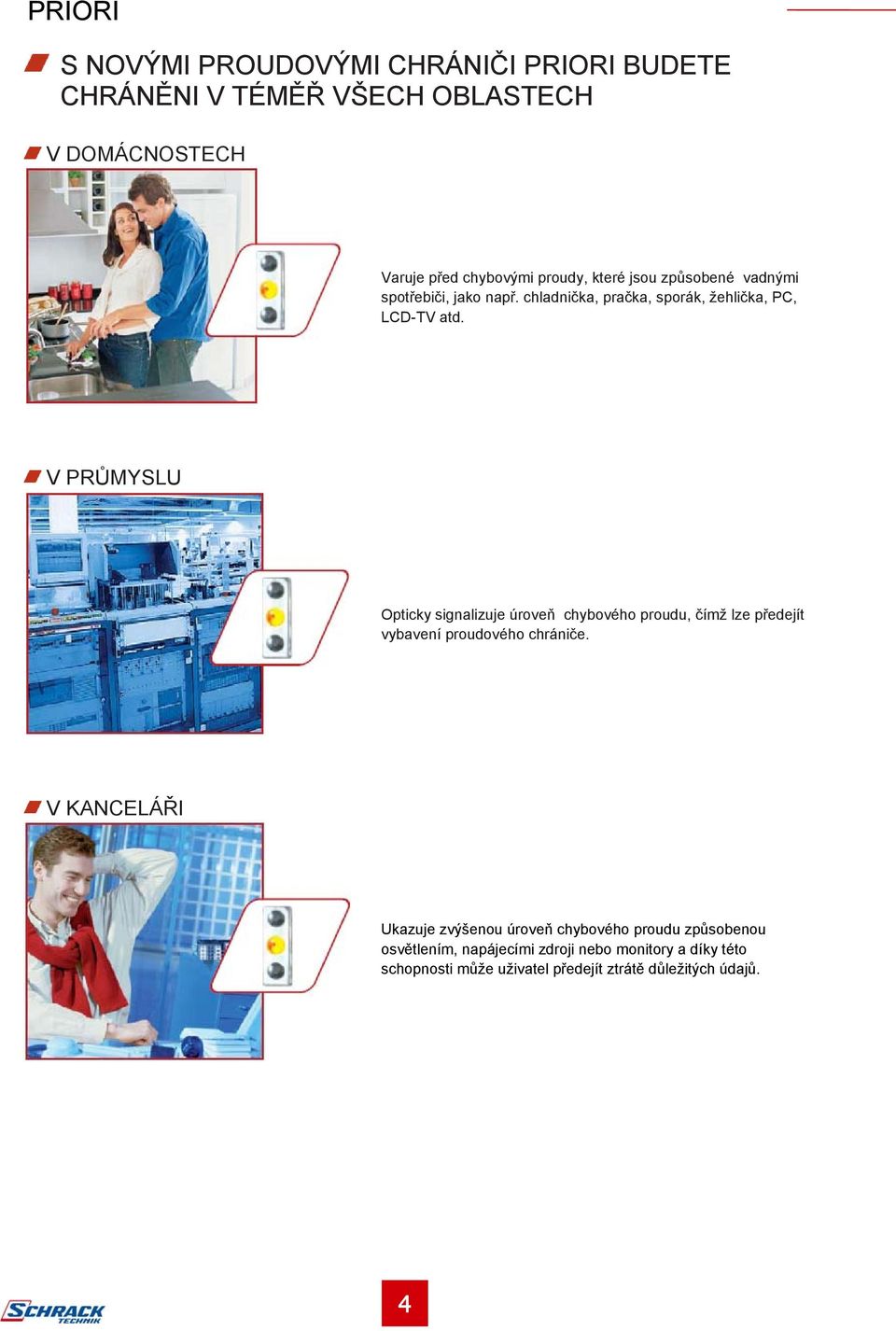

4 S NOVÝMI PROUDOVÝMI CHRÁNIČI PRIORI BUDETE CHRÁNĚNI V TÉMĚŘ VŠECH OBLASTECH V DOMÁCNOSTECH Varuje před chybovými proudy, které jsou způsobené vadnými spotřebiči, jako např. chladnička, pračka, sporák, žehlička, PC, LCD-TV atd. V PRŮMYSLU Opticky signalizuje úroveň chybového proudu, čímž lze předejít vybavení proudového chrániče. V KANCELÁŘI Ukazuje zvýšenou úroveň chybového proudu způsobenou osvětlením, napájecími zdroji nebo monitory a díky této schopnosti může uživatel předejít ztrátě důležitých údajů. 4

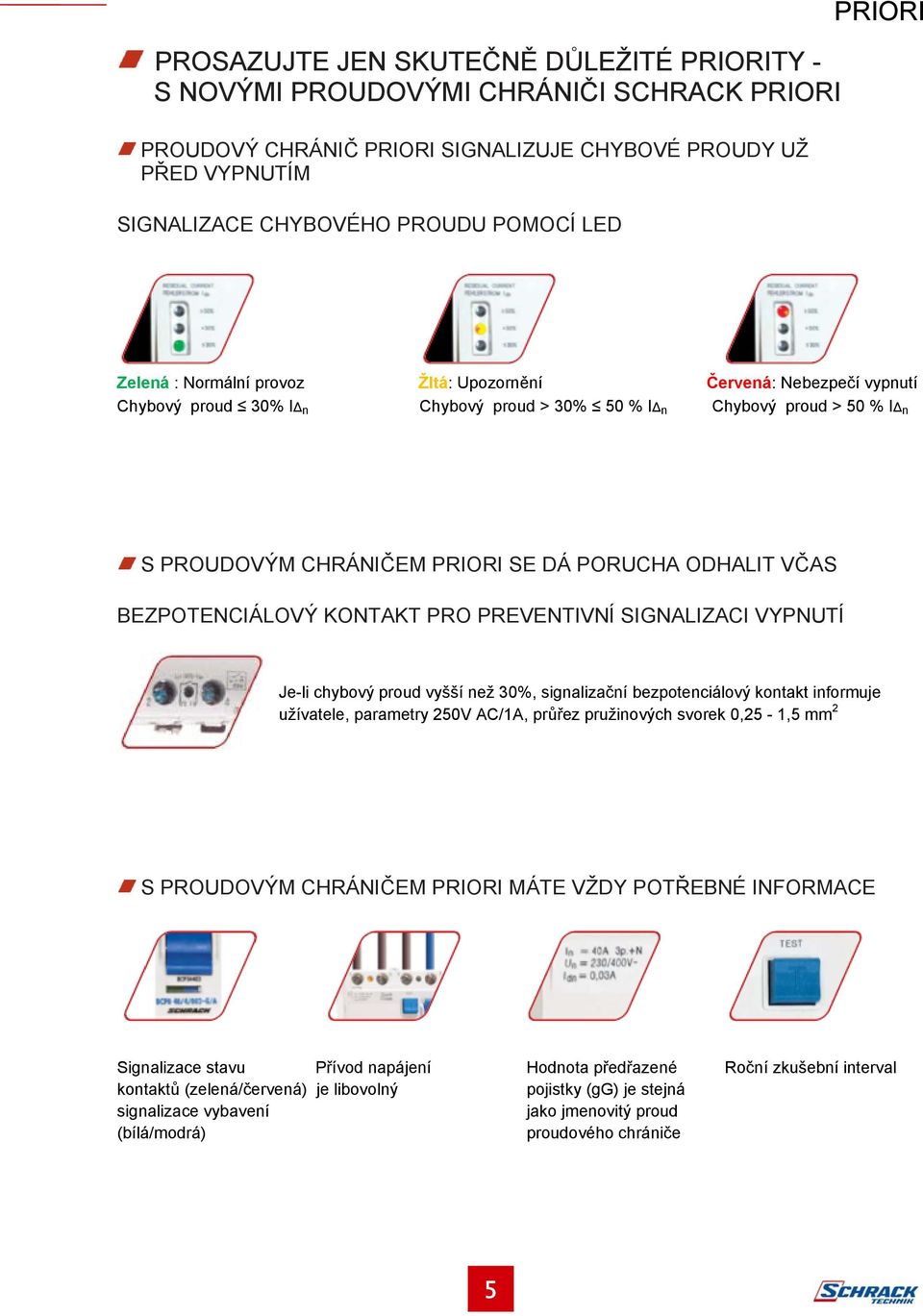

5 PROSAZUJTE JEN SKUTEČNĚ DŮLEŽITÉ PRIORITY - S NOVÝMI PROUDOVÝMI CHRÁNIČI SCHRACK PRIORI PROUDOVÝ CHRÁNIČ PRIORI SIGNALIZUJE CHYBOVÉ PROUDY UŽ PŘED VYPNUTÍM SIGNALIZACE CHYBOVÉHO PROUDU POMOCÍ LED PRIORI Zelená : Normální provoz Žltá: Upozornění Červená: Nebezpečí vypnutí Chybový proud 30% IΔ n Chybový proud > 30% 50 % IΔ n Chybový proud > 50 % IΔ n S PROUDOVÝM CHRÁNIČEM PRIORI SE DÁ PORUCHA ODHALIT VČAS BEZPOTENCIÁLOVÝ KONTAKT PRO PREVENTIVNÍ SIGNALIZACI VYPNUTÍ Je-li chybový proud vyšší než 30%, signalizační bezpotenciálový kontakt informuje užívatele, parametry 250V AC/1A, průřez pružinových svorek 0,25-1,5 mm 2 S PROUDOVÝM CHRÁNIČEM PRIORI MÁTE VŽDY POTŘEBNÉ INFORMACE Signalizace stavu Přívod napájení Hodnota předřazené Roční zkušební interval kontaktů (zelená/červená) je libovolný pojistky (gg) je stejná signalizace vybavení jako jmenovitý proud (bílá/modrá) proudového chrániče 5

6 TECHNICKÁ DATA Jmenovité napětí 230/400 V AC, 50 Hz Splňuje požadavky IEC/EN , typ G podle ÖVE E 8601 Citlivost na pulzní proudy (Typ A) Jmenovitý chybový proud IΔn 30mA, 300 ma Zpoždění vypnutí zpoždění min.10 ms (Typ G), zpoždění min. 40 ms (Typ S) selektivní vypínání Max. předjistění Přetížení Zkrat In = 40A 40A gg/gl 63A gg/gl In = 63A 63A gg/gl 63A gg/gl In = 80A 80A gg/gl 80A gg/gl Zkratová odolnost Inc 10 ka Odolnost vůči rázovému proudu >3 ka (8/20 μs) Typ G, >5 ka (8/20 μs) Typ S Impulzní rázové napětí 4 kv (1.2/50 μs) Jmenovité napětí 230/400 a 240/415 V AC, 50/60 Hz Provozní napětí elektroniky V AC Provozní napětí zkušebního obvodu V AC Životnost elektrická cyklů, mechanická cyklů Spínací schopnost/počet svítidel max. 20 EVG na fázi, max. 60 na proudový chránič Ukazatel stavu kontaktů červená / zelená Signalizace vypnutí při poruše bílá / modrá Signalizace LED zelená: normální provoz, chybový proud 30% IΔn žlutá: upozornění, chybový proud > 30% a 50% IΔn červená: nebezpečí vypnutí, chybový proud > 50% IΔn Reléový výstupní kontakt zapínací kontakt 250V AC, 2 svorky, 1 A, pro vodič s průřezem 0,25-1,5 mm2 Dovolená teplota okolí -25 C do +40 C Klimatická odolnost podle IEC/EN Ochrana proti dotyku podle VBG 4, ÖVE-EN 6 Provedení svorek hlavičkové / třmenové Průřez svorek 1-35 mm 2 pevný, 2x16 mm 2 lankový Šrouby svorek Pozidrive PZ2 Utahovací moment 2-2,4 Nm ZTRÁTOVÝ VÝKON BCP0 TYP OBJ.ČÍSLO In (A) IΔn (ma) TYP / TYP P (W) V-BCP0 40/4/003-G/A BCP A / G 3,8 V-BCP0 63/4/003-G/A BCP A / G 8,5 V-BCP0 80/4/003-G/A BCP A / G 12,9 V-BCP0 63/4/03-G/A BCP A / G 8,5 V-BCP0 80/4/03-G/A BCP A / G 12,9 V-BCP0 63/4/003-R BCPR A / R 8,5 V-BCP0 40/4/03-S/A BCP A / S 3,8 V-BCP0 63/4/03-S/A BCP A / S 8,5 V-BCP0 80/4/03-S/A BCP A / S 12,9 V-BCP0 U-40/4/003-G/A BCP A / G 3,8 6

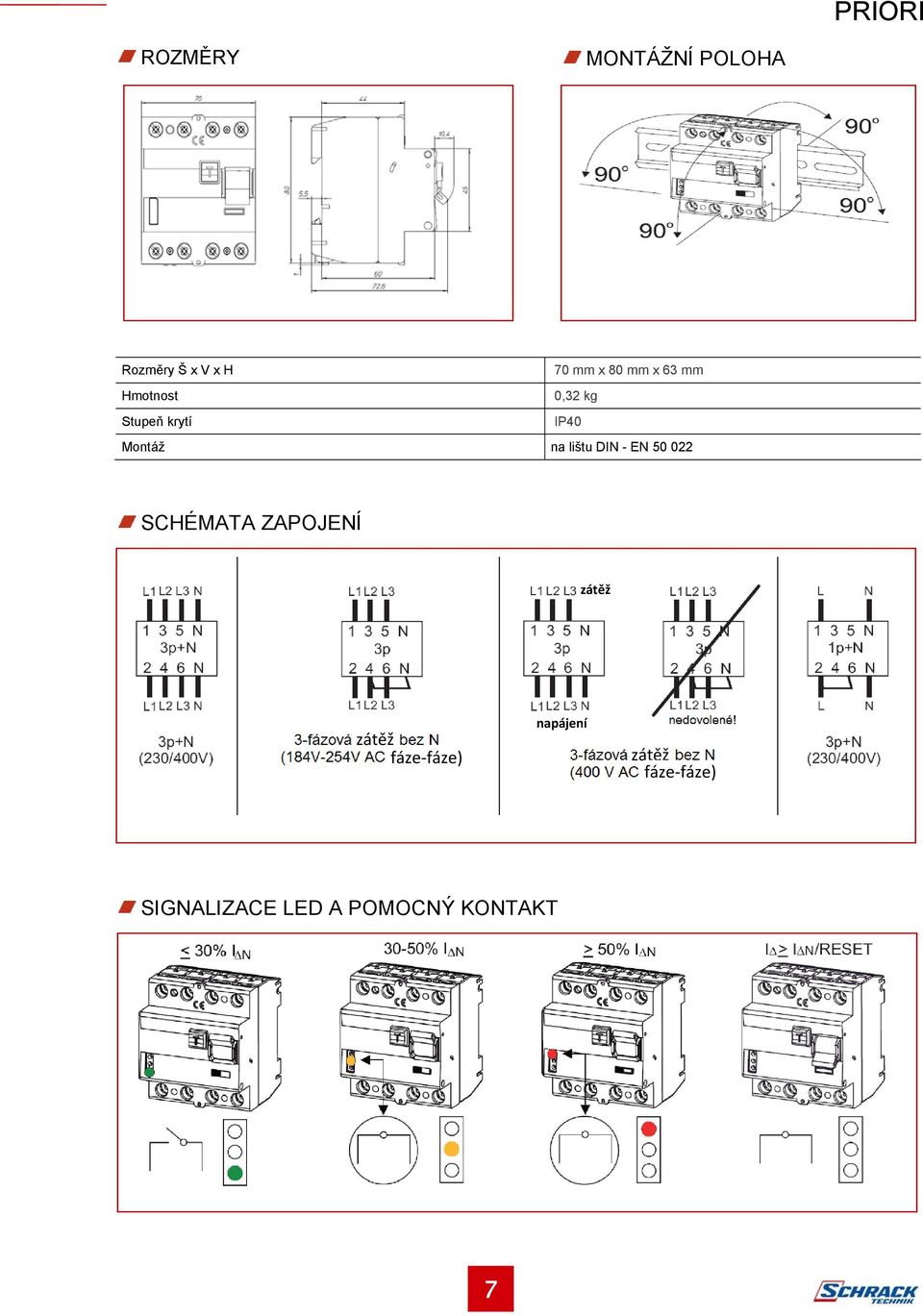

7 ROZMĚRY MONTÁŽNÍ POLOHA Rozměry Š x V x H 70 mm x 80 mm x 63 mm Hmotnost 0,32 kg Stupeň krytí IP40 Montáž na lištu DIN - EN SCHÉMATA ZAPOJENÍ zátěž zátěž fáze fáze) napájení zátěž fáze fáze) SIGNALIZACE LED A POMOCNÝ KONTAKT 7

8 ZKUŠEBNÍ OBVOD POZNÁMKA Zkušební tlačítko je třeba aktivovat 1x ročně. Testování je rovněž potřebné, pokud svítí žlutá a červená LED současně. Chránič musí okamžitě vypnout. Za tuto kontrolu je zodpovědný provozovatel. Roční zkušební interval platí jen pro domácnosti a podobné provozy. Za všech ostatních podmínek (např. vlhké nebo prašné prostředí) se doporučuje zkrácení zkušebního intervalu. Aktivací tlačítka T se otestuje pouze funkce chybového proudu chrániče. Tato zkouška nenahrazuje měření zemního odporu ani pravidelnou kontrolu stavu proudového chrániče, které musejí být vykonané zvlášť. VYPÍNACÍ CHARAKTERISTIKY Typická vypínací charakteristika proudového chrániče se zpožděním zpoždění 40 ms zpoždění 10 ms Vypínací poruchový proud IΔn hraniční hodnoty pásma vypnutí vypínací oblast typu S vypínací oblast typu G Typická vypínací chararkteristika proudového chrániče se zpožděním 8

9 ODOLNOST RÁZOVÉMU PROUDU 3 ka (8/20 µs), ZPOŽDĚNÍ 10 ms, TYP G PRIORI POPIS TYP OBJ. ČÍSLO Proudový chránič PRIORI, 40 A, 4-pólový, 30 ma, typ A, typ G, VFI V-BCP0 40/4/003-G/A BCP34403 Proudový chránič PRIORI, 63 A, 4-pólový, 30 ma, typ A, typ G, VFI V-BCP0 63/4/003-G/A BCP36603 Proudový chránič PRIORI, 80 A, 4-pólový, 30 ma, typ A, typ G, VFI V-BCP0 80/4/003-G/A BCP38803 Proudový chránič PRIORI, 63 A, 4-pólový, 300 ma, typ A, typ G, VFI V-BCP0 63/4/03-G/A BCP36630 Proudový chránič PRIORI, 80 A, 4-pólový, 300 ma, typ A, typ G, VFI V-BCP0 80/4/03-G/A BCP38830 ODOLNOST RÁZOVÉMU PROUDU 3 ka (8/20 µs), ZPOŽDĚNÍ 10 ms, TYP R, PRO RÖNTGENY POPIS TYP OBJ. ČÍSLO Proudový chránič PRIORI, 63 A, 4-pólový, 30 ma, typ A, typ G, VFI, R V-BCP0 63/4/003-R BCPR6603 ODOLNOST RÁZOVÉMU PROUDU 5 ka (8/20 µs), ZPOŽDĚNÍ 40 ms, TYP S POPIS TYP OBJ. ČÍSLO Proudový chránič PRIORI, 40 A, 4-pólový, 300 ma, typ A, typ S, VFI V-BCP0 40/4/03-S/A BCP64430 Proudový chránič PRIORI, 63 A, 4-pólový, 300 ma, typ A, typ S, VFI V-BCP0 63/4/03-S/A BCP66630 Proudový chránič PRIORI, 80 A, 4-pólový, 300 ma, typ A, typ S, VFI V-BCP0 80/4/03-S/A BCP68830 ODOLNOST RÁZOVÉMU PROUDU; ZPOŽDĚNÍ, PRO FREKVENČNÍ MĚNIČE TYP G: 3 ka (8/20 µs), ZPOŽDĚNÍ 10 ms TYP S: 5 ka (8/20 µs), ZPOŽDĚNÍ 40 ms POPIS TYP OBJ. ČÍSLO Proudový chránič PRIORI, 40 A, 4-pólový, 30 ma, typ A, typ G, VFI V-BCP0 U-40/4/003-G/A BCP94403 Proudový chránič PRIORI, 63 A, 4-pólový, 30 ma, typ A, typ G, VFI V-BCP0 U-63/4/003-G/A BCP96603 Proudový chránič PRIORI, 40 A, 4-pólový, 300 ma, typ A, typ S, VFI V-BCP0 U-40/4/03-S/A BCP94430 Proudový chránič PRIORI, 63 A, 4-pólový, 300 ma, typ A, typ S, VFI V-BCP0 U-63/4/03-S/A BCP96630 Proudový chránič PRIORI, 80 A, 4-pólový, 300 ma, typ A, typ S, VFI V-BCP0 U-80/4/03-S/A BCP

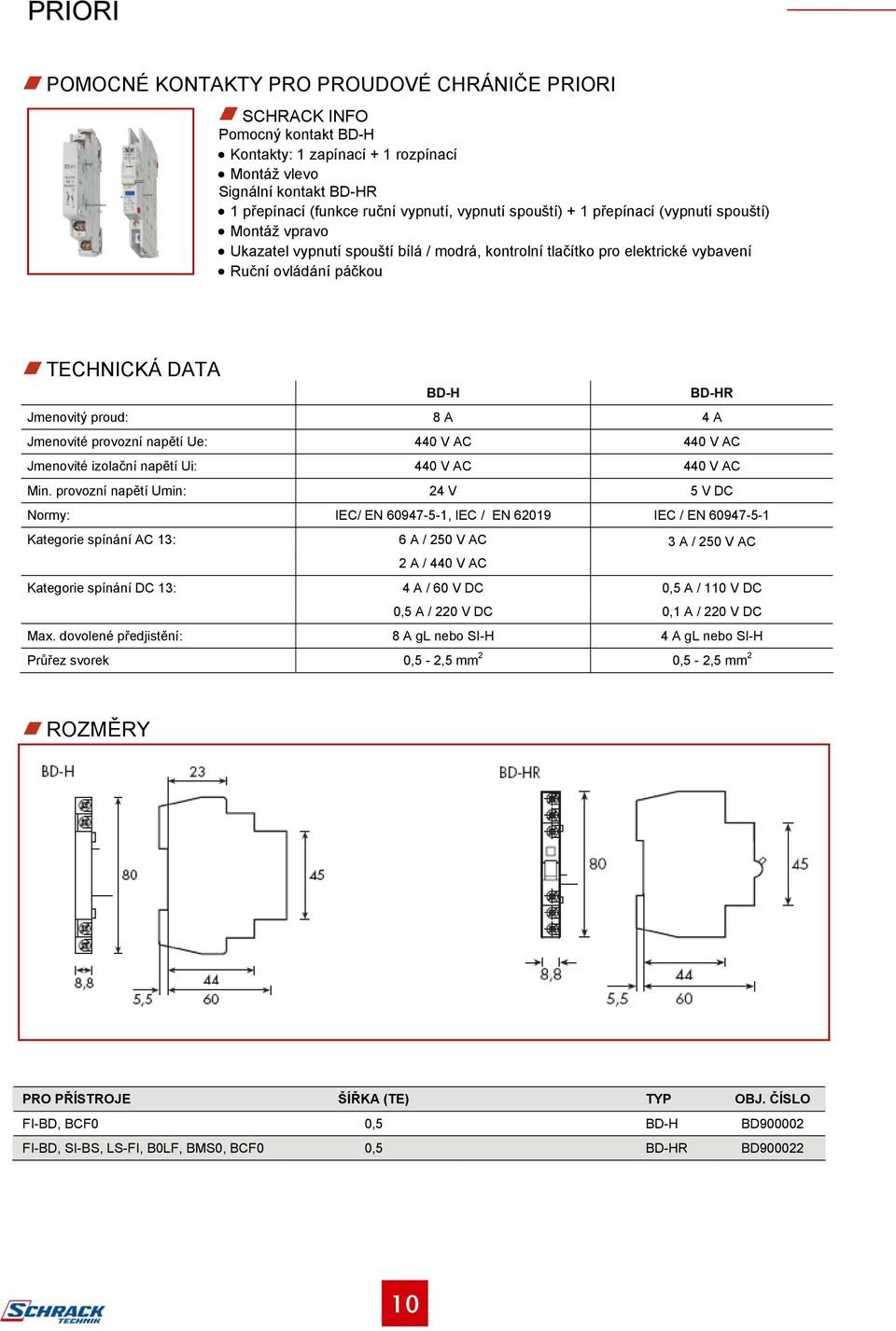

10 POMOCNÉ KONTAKTY PRO PROUDOVÉ CHRÁNIČE PRIORI SCHRACK INFO Pomocný kontakt BD-H Kontakty: 1 zapínací + 1 rozpínací Montáž vlevo Signální kontakt BD-HR 1 přepínací (funkce ruční vypnutí, vypnutí spouští) + 1 přepínací (vypnutí spouští) Montáž vpravo Ukazatel vypnutí spouští bílá / modrá, kontrolní tlačítko pro elektrické vybavení Ruční ovládání páčkou TECHNICKÁ DATA BD-H BD-HR Jmenovitý proud: 8 A 4 A Jmenovité provozní napětí Ue: 440 V AC 440 V AC Jmenovité izolační napětí Ui: 440 V AC 440 V AC Min. provozní napětí Umin: 24 V 5 V DC Normy: IEC/ EN , IEC / EN IEC / EN Kategorie spínání AC 13: 6 A / 250 V AC 3 A / 250 V AC 2 A / 440 V AC Kategorie spínání DC 13: 4 A / 60 V DC 0,5 A / 110 V DC 0,5 A / 220 V DC 0,1 A / 220 V DC Max. dovolené předjistění: 8 A gl nebo SI-H 4 A gl nebo SI-H Průřez svorek 0,5-2,5 mm 2 0,5-2,5 mm 2 ROZMĚRY PRO PŘÍSTROJE ŠÍŘKA (TE) TYP OBJ. ČÍSLO FI-BD, BCF0 0,5 BD-H BD FI-BD, SI-BS, LS-FI, B0LF, BMS0, BCF0 0,5 BD-HR BD
