1 47 obcí 61 katastrálních území rozloha ORP km 2

2

3 Přehled témat 5,3 cm Připravovaná témata (příspěvkové organizace města) : Technické služby města - mapka hřbitova, veřejná prostranství údržba ploch zeleně sekání trávy, údržba chodníků, úklid, v zimě sníh stanovení ploch pro fakturaci veřejné osvětlení ve správě Technických služeb zvýrazněná vrstva VO zobrazovaná společně s technickou mapou města Správa majetku města zvýrazněná vrstva Kabelové televize zobrazovaná společně s technickou mapou města Mobiliář měst Moravské Budějovice a Jemnice lavičky, odpadkové koše, stojany na kola sběr dat MB a Jemnice studenti praxe souřadnice GPS Pro studenty Historický vývoj území v čase ( historické mapy od ortofotomapy z roku 1954, císařské otisky, první územní plán atd. )

4 Vrstvy GIS

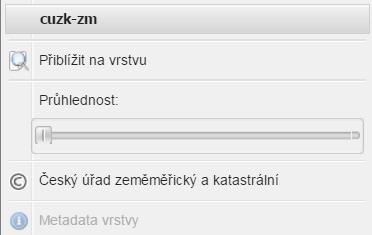

5 Doplňující údaje o vrstvách Kontextové okno s popisnými informacemi (abstrakt, měřítko viditelnosti vrstvy, aktuálnost dat, původ dat, metadata) k mapové vrstvě vyvoláte kliknutím levého nebo pravého tlačítka myši na název mapové vrstvy v seznamu vrstev napravo od mapového okna. V kontextovém okně se mohou zobrazovat i další údaje o vrstvách, např. odkaz na registrační list územního plánu atd. - záleží na konfiguraci konkrétní mapové vrstvy - ikona aktuálnosti dat ve vrstvě, - ikona původ dat ve vrstvě - průklepem je možno otevřít stránky poskytovatele dat, - ikona metadat - sloužící k průklepu na metadata vrstvy.

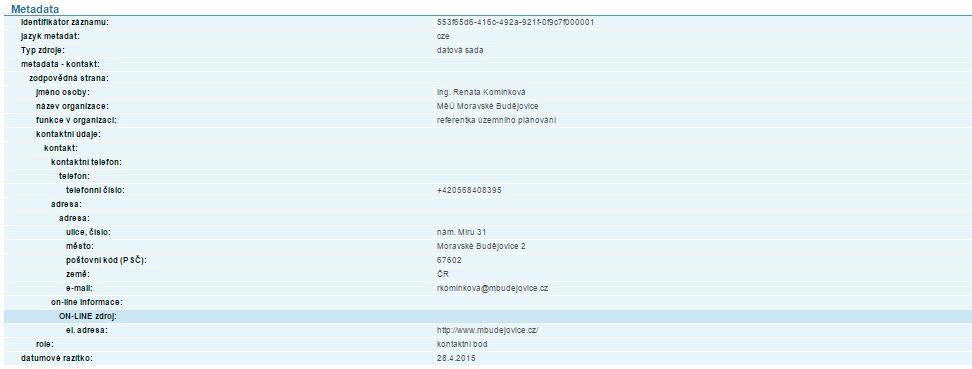

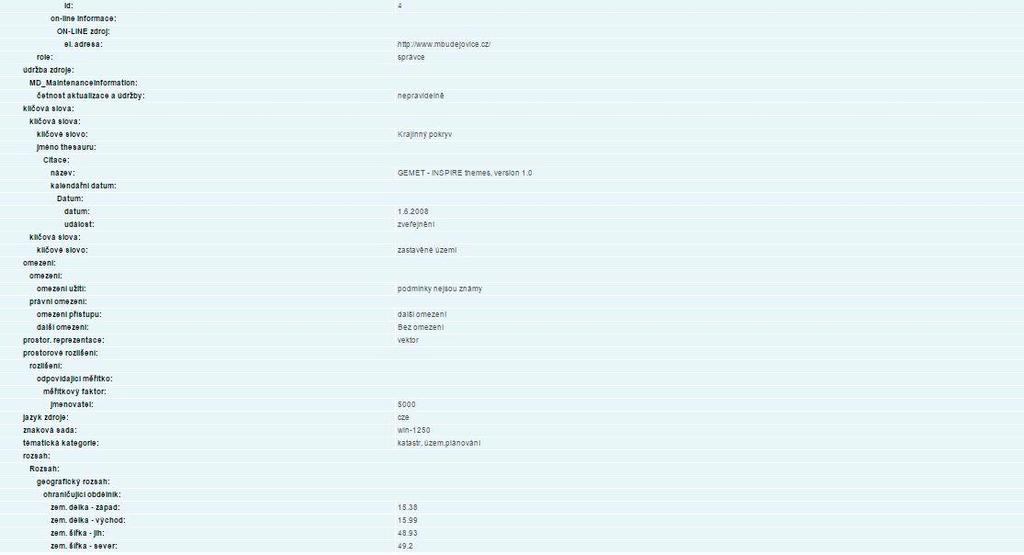

6 Metainformační katalog MICKA INSPIRE

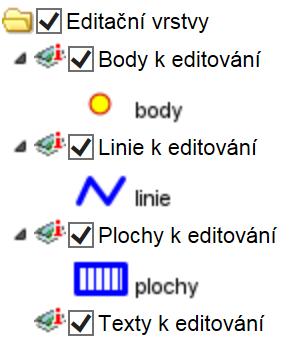

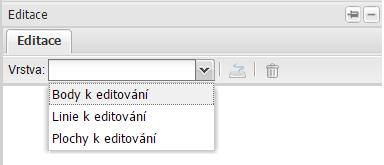

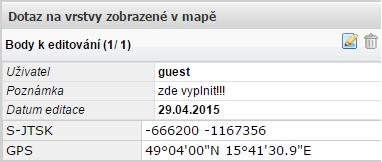

7 EDITACE Pomocí panelu "EDITACE", který se nachází v pravé části aplikace pod "Seznamem vrstev". V nabídce editovatelných vrstev vyberte požadovanou vrstvu k editování. Rozsah nabídky závisí na přidělených právech právě přihlášeného uživatele. Přiblížení mapy již v průběhu editace provádějte přidržením tlačítka SHIFT + použitím kolečka myši. - nakreslit bod - kliknutím levého tlačítka myši v prostoru mapy vytvoříte jednotlivé body a naplníte atributovou tabulku, která se zobrazí v pravé části mapové aplikace a zvolte "Odeslat", - vymazat ještě nepotvrzený/neuložený bod lze pomocí ikony - nakreslit linii - kliknutím levého tlačítka myši v prostoru mapy vytvoříte jednotlivé lomové body linie; umazávat poslední jednotlivé lomové body během kresby lze pomocí klávesy "DELETE"; kresbu ukončíte pomocí klávesy "ENTER" nebo dvojklikem levého tlačítka myši a naplníte atributovou tabulku, která se zobrazí v pravé části mapové aplikace, - v případě, že chcete nakreslit multilinii, pokračujte po dvojkliku v kreslení dalších linií, poté vyplňte atributovou tabulku a zvolte "Odeslat", - mazat jednotlivé lomové body linie při zakreslování lze pomocí klávesy "DELETE", - vymazat ještě nepotvrzenou/neuloženou linii lze pomocí ikony - nakreslit plochu - kliknutím levého tlačítka myši v prostoru mapy vytvoříte jednotlivé lomové body polygonu; umazávat poslední jednotlivé lomové body během kresby lze pomocí klávesy "DELETE"; kresbu ukončíte pomocí klávesy "ENTER" nebo dvojklikem levého tlačítka myši a naplníte atributovou tabulku, která se zobrazí v pravé části mapové aplikace, - v případě, že chcete nakreslit multipolygon, pokračujte po dvojkliku v kreslení dalších polygonů nebo "děr", poté vyplňte atributovou tabulku a zvolte "Odeslat", - "díru" v polygonu kreslete jako další polygon, avšak se stisknutou klávesou CTRL, - mazat jednotlivé lomové body polygonu při zakreslování lze pomocí klávesy "DELETE", - vymazat ještě nepotvrzený/neuložený polygon lze pomocí ikony - vybrat a změnit prvek - pro změnu geometrie již nakresleného prvku, a to uloženého i neuloženého. Kliknutím levého tlačítka myši na objekt dojde k barevnému zvýraznění objektu a označení jeho lomových bodů. Posunem myši nad takto označené (modrá kružnice) lomové body lze tahem myši upravit geometrii prvku nebo odstranit jednotlivé lomové body pomocí klávesy "DELETE". Editace již uložených objektů Pomocí ikony nebo vyberte prvek v mapě: - pro vymazání již uloženého objektu včetně jeho atributů zvolte ikonu v záhlaví výpisu informací o prvku na kartě Info a potvrďte dialog, - pro editaci atributů/geometrie již uloženého objektu zvolte ikonu v záhlaví výpisu informací o prvku na kartě Info, proveďte změny v následně zobrazené atributové tabulce editovaného prvku, příp. upravte geometrii prvku (viz. popis funkcí výše)

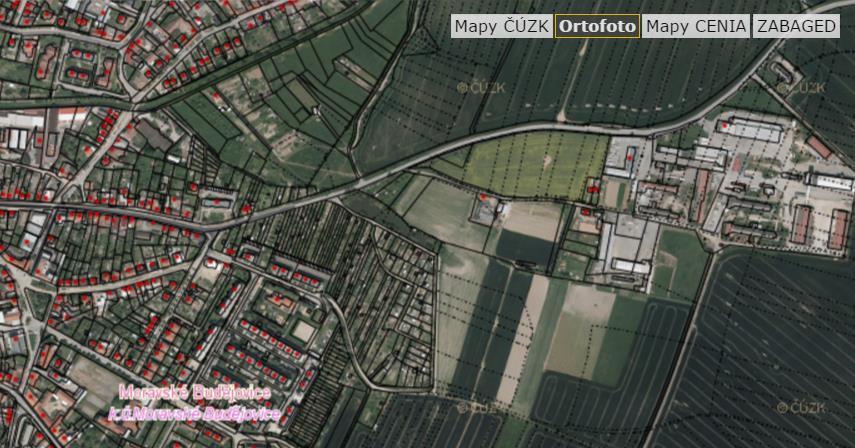

8 Podkladové mapy - webové mapové služby Podkladová mapa ČÚZK Ortofotomapa Podkladová mapa ZABAGED zdroj Český úřad zeměměřičský a katastrální Podkladová mapa CENIA zdroj CENIA, česká informační agentura životního prostředí Podkladové mapy lze pro lepší přehlednost nastavit jako transparentní

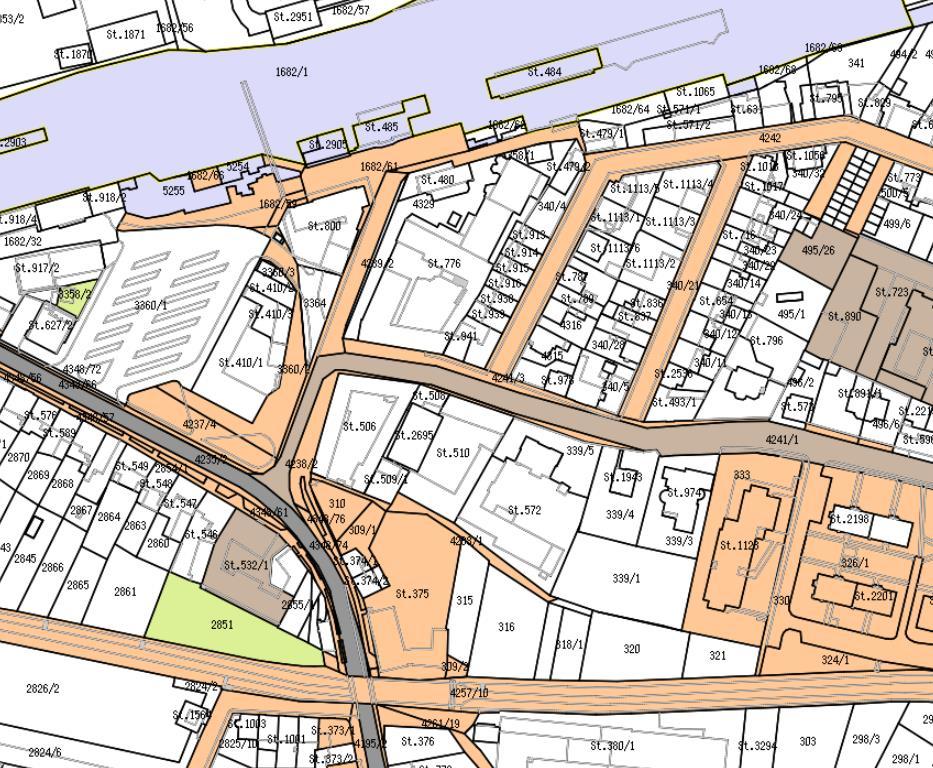

9 Katastrální mapa

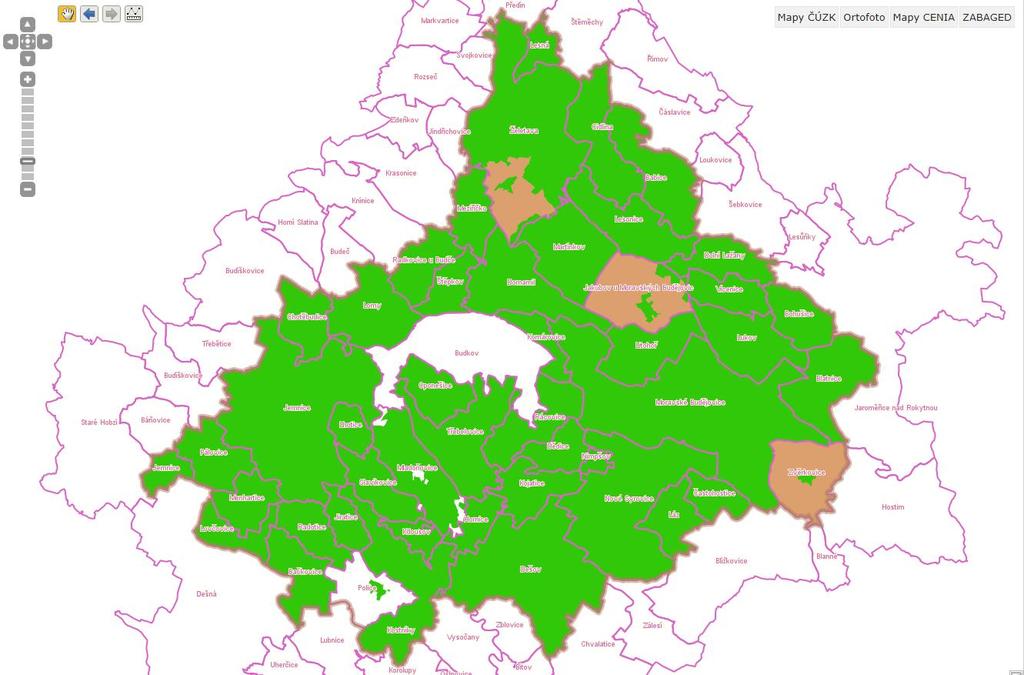

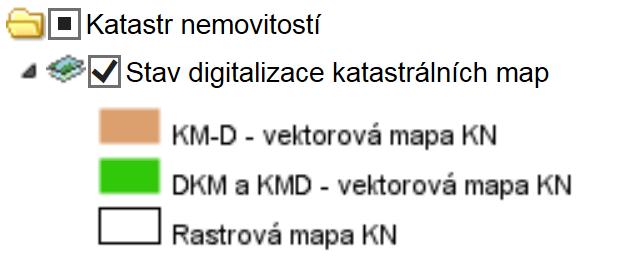

10 KATASTRÁLNÍ MAPA - STAV DIGITALIZACE automaticky generovaná přehledka o stavu digitalizace KN vektorové lze hledat parcely podle ploch rastrové nutno hledat parcely podle definičních bodů

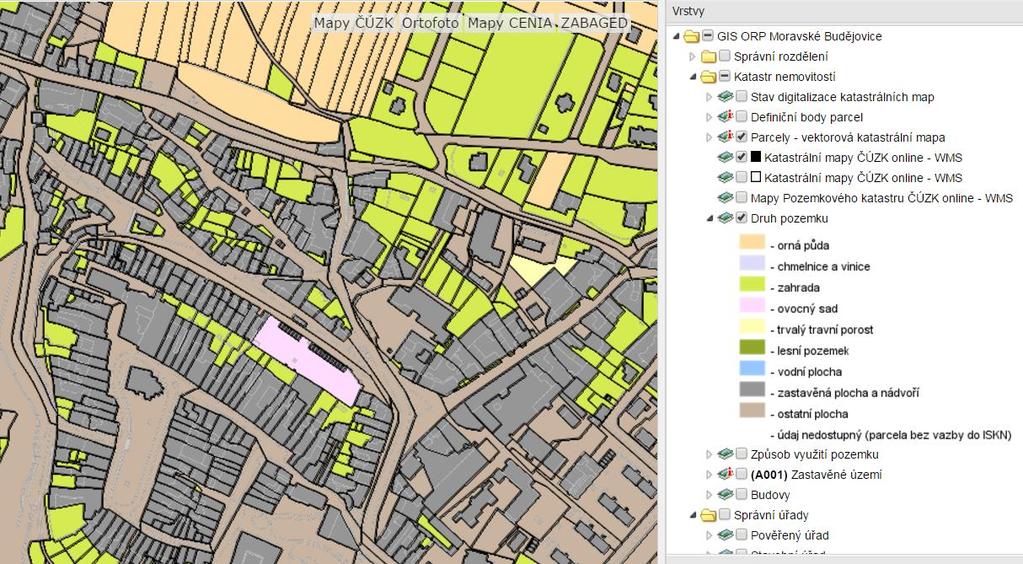

11 KATASTRÁLNÍ MAPA DRUH POZEMKU

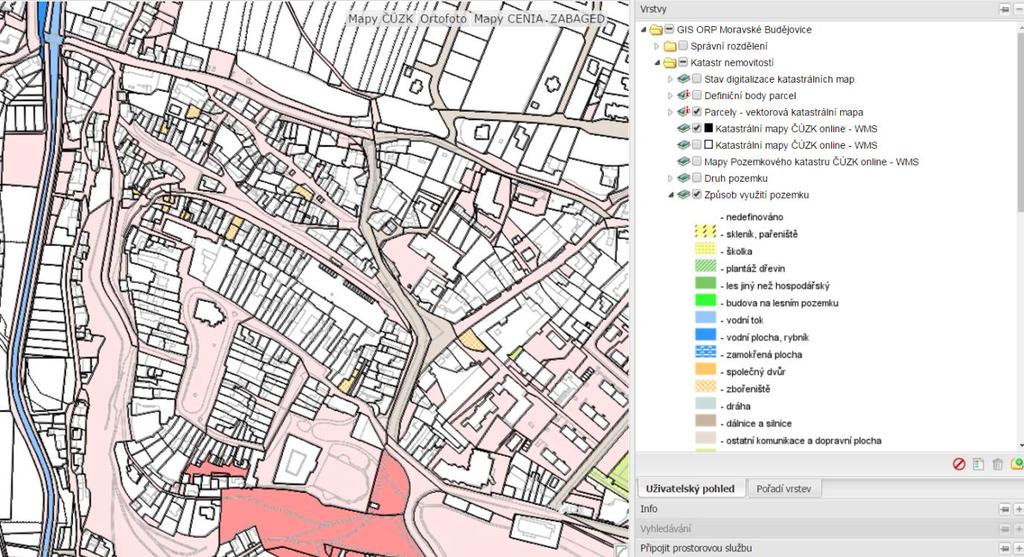

12 KATASTRÁLNÍ MAPA ZPŮSOB VYUŽITÍ

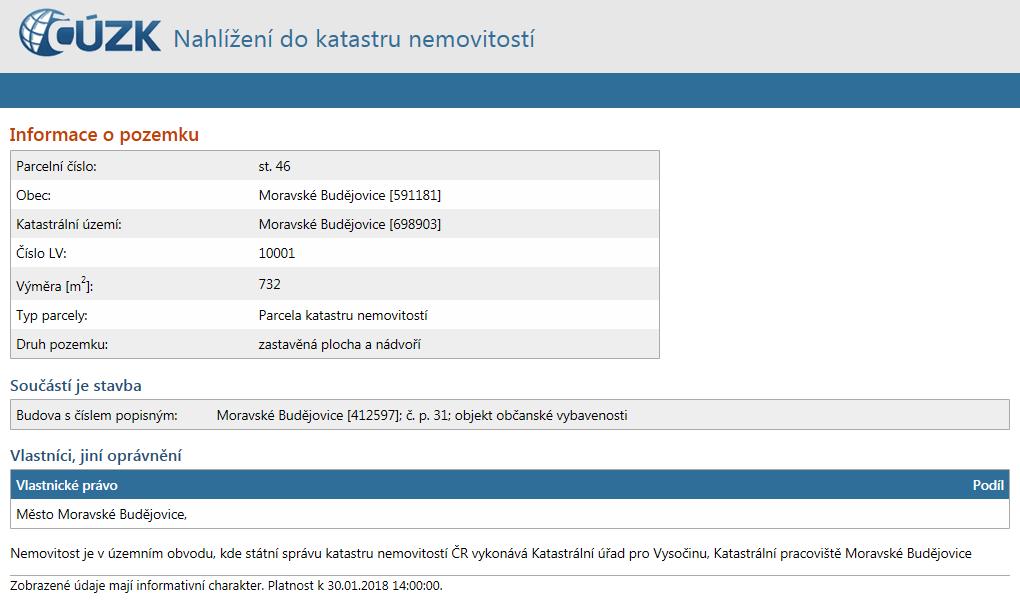

13 KATASTRÁLNÍ MAPA PŘEHLED VLASTNICTVÍ VYBRANÝCH PARCEL

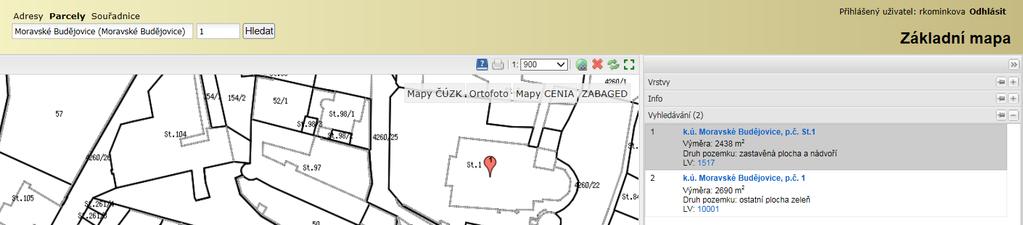

14 Vyhledávání dle adres dle parcel dle souřadnic WGS-84 vyhledávání dle souřadnic z GPS v systému WGS-84 Více informací k vyhledávání objektů v mapě viz ikona s nápovědou

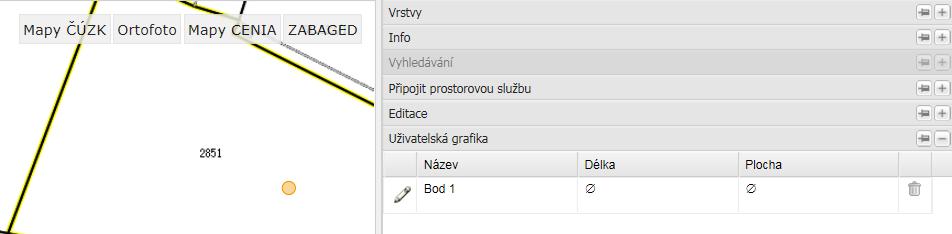

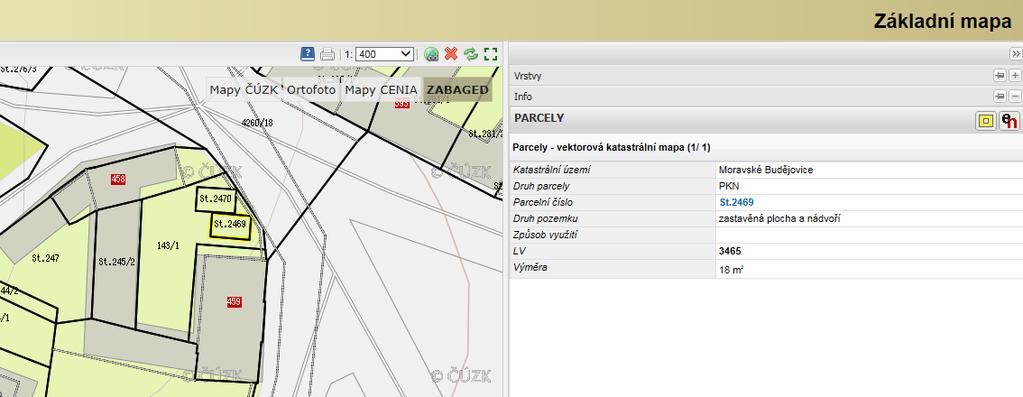

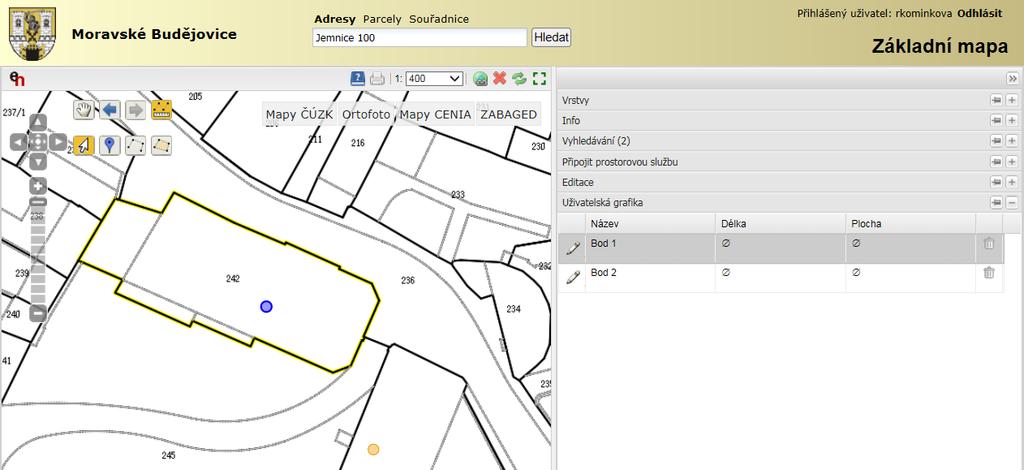

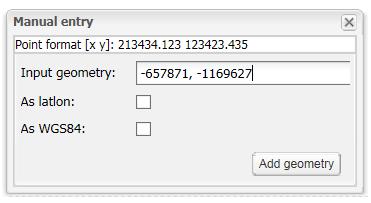

15 Vyhledávání dle souřadnic S-JTSK pomocí nástroje měření / tvorba uživatelské grafiky

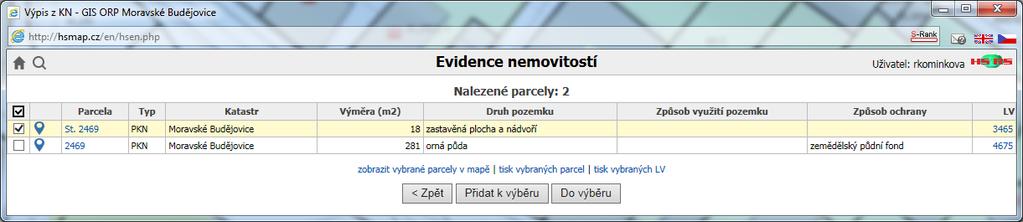

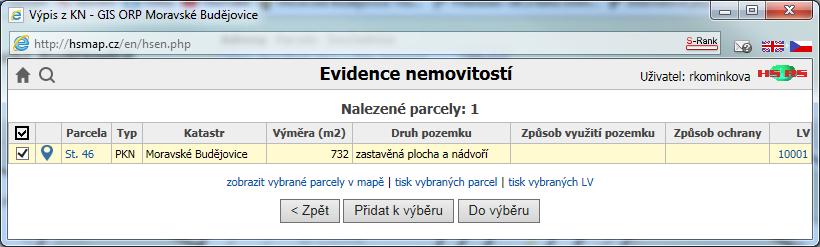

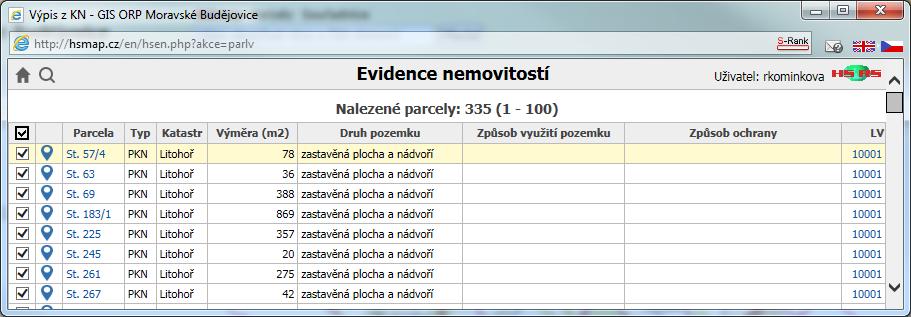

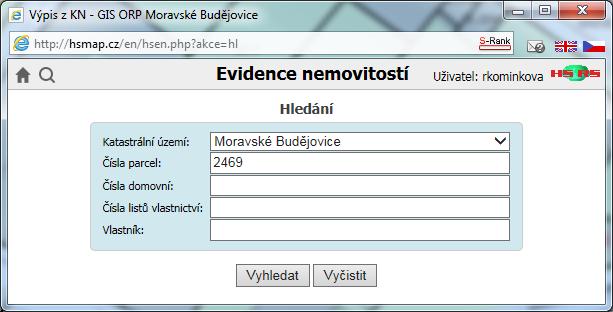

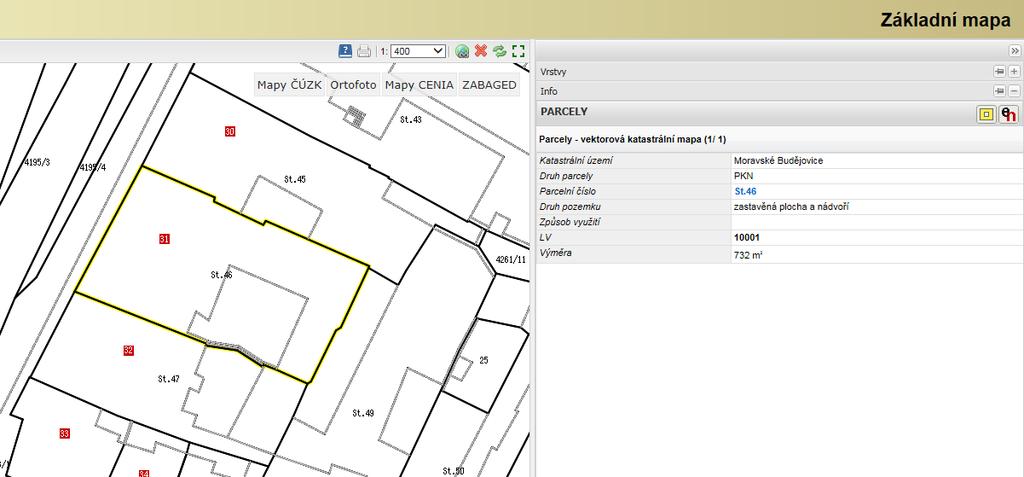

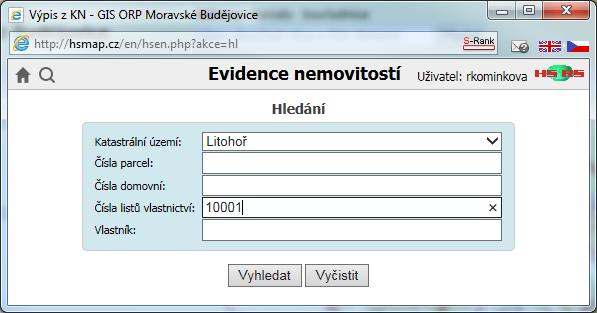

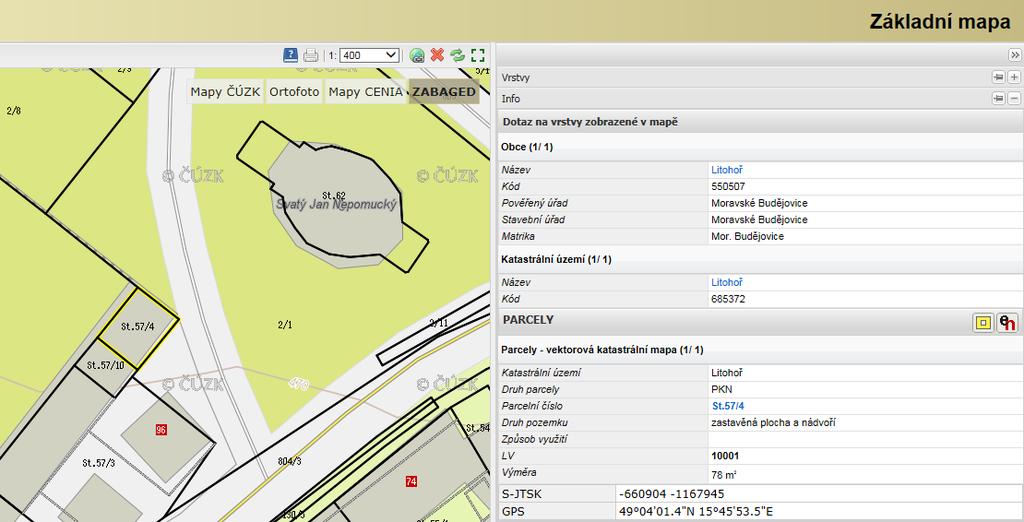

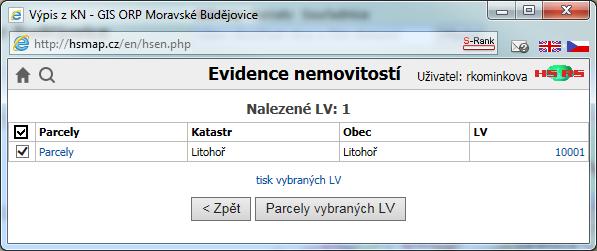

16 Modul Evidence nemovitostí - hledání Seznam vybraných parcel Vyhledat Zobrazit vybrané parcely v mapě Tisk vybraných parcel Smazání výběru

17

18

19

20 GIS Moravské Budějovice - vznik pracoviště GIS, 2001 Zahájení DTMM - jednání se správci sítí a probíhají přípravy na spolupráci, domlouvají se požadavky na zpracování dat polohopisu i sítí, Data inženýrských sítí ještě nejsou pokryta na celé území ORP MB připravují se Zaměřování polohopisu města Moravské Budějovice firmou Geoding Polohopis bude tvořit základní podklad pro DTMM, Jednání se správci sítí - přípravy na uzavření smlouvy o spolupráci při tvorbě DTMM konzultace s právníky všech smluvních stran, připomínková řízení Síťový provoz GIS Polohopis DTMM průběžné aktualizace, doplnění polohopisu území od jiných geodetických firem Uzavřená SMLOUVA DTMM města Moravské Budějovice Komplexní aktualizace DTMM 1 x ročně Polohopis se zobrazuje ve 3 variantách - samostatně barevně bez inženýrských sítí pro přehlednost jednotlivých objektů polohopisu - jednobarený šedý podklad pro vyniknutí barevného zobrazení sítí - nově jako služba WMS umožňuje aktuální data polohopisu průběžně

21 DTMM MĚSTA JEMNICE - POLOHOPIS Polohopis - podklad Polohopis - originál

22

23 Polohopis - legenda

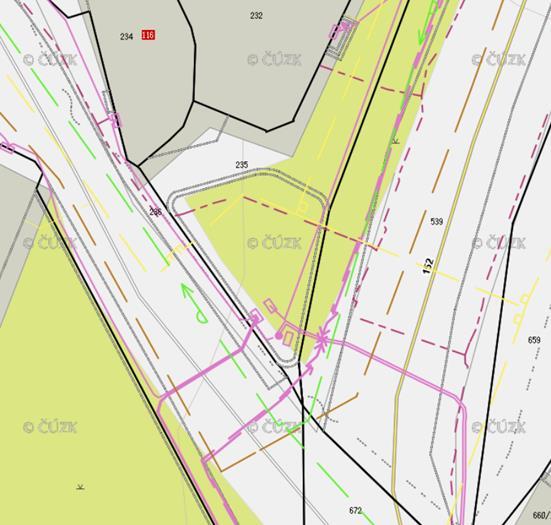

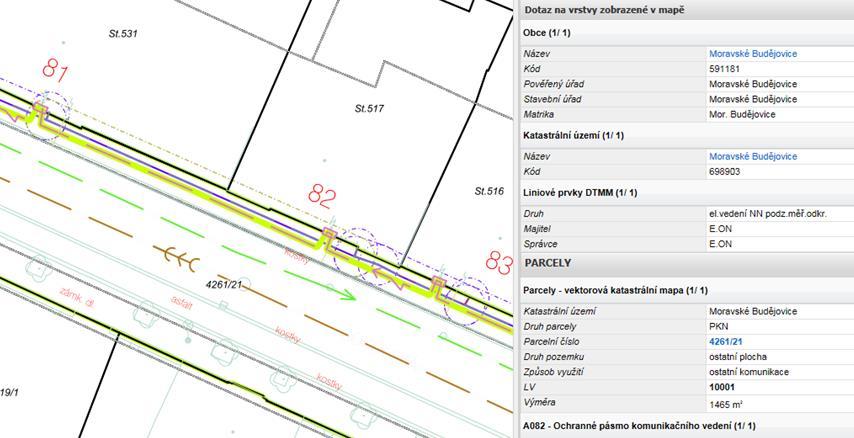

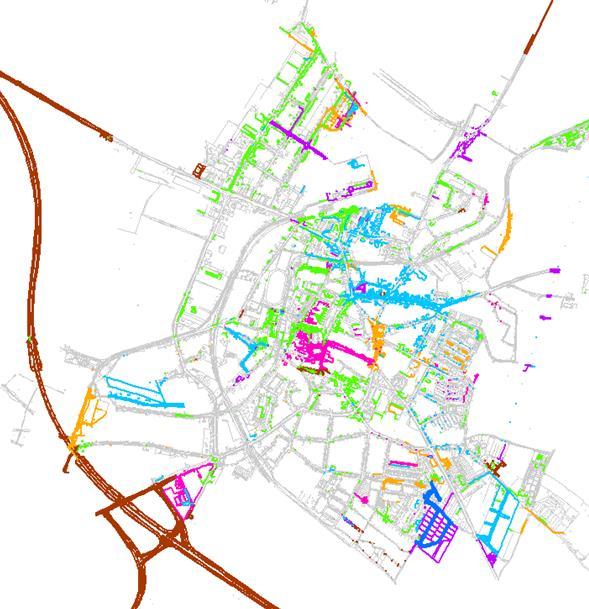

24 DTMM SHP Kromě grafického rozlišení v legendě info z databáze o liniích inženýrských sítích, poskytovatel dat, vlastník popis dat STL, VTL, NN, VN, VVN

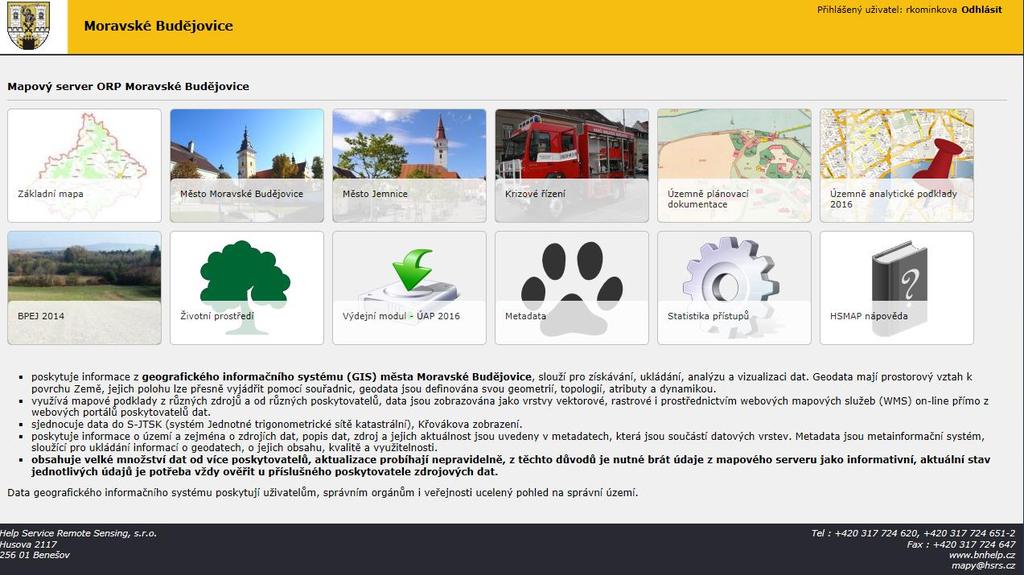

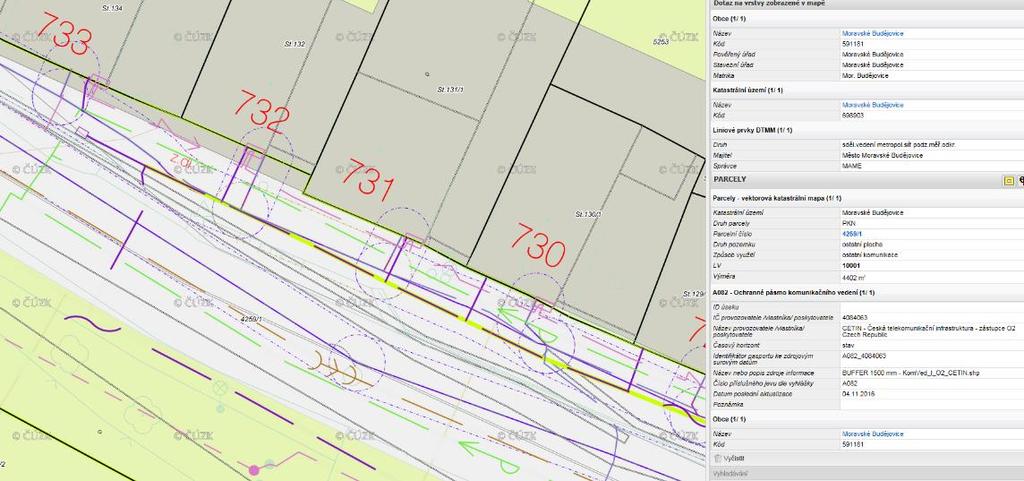

25 Mapový server aplikace DTMM správci dle smlouvy poskytovatelé technické TI z ÚAP, kteří nechtěli být smluvně součástí DTM města MB například A082 - komunikační_zařízení ( optické kabely Optokon, itself, a další)

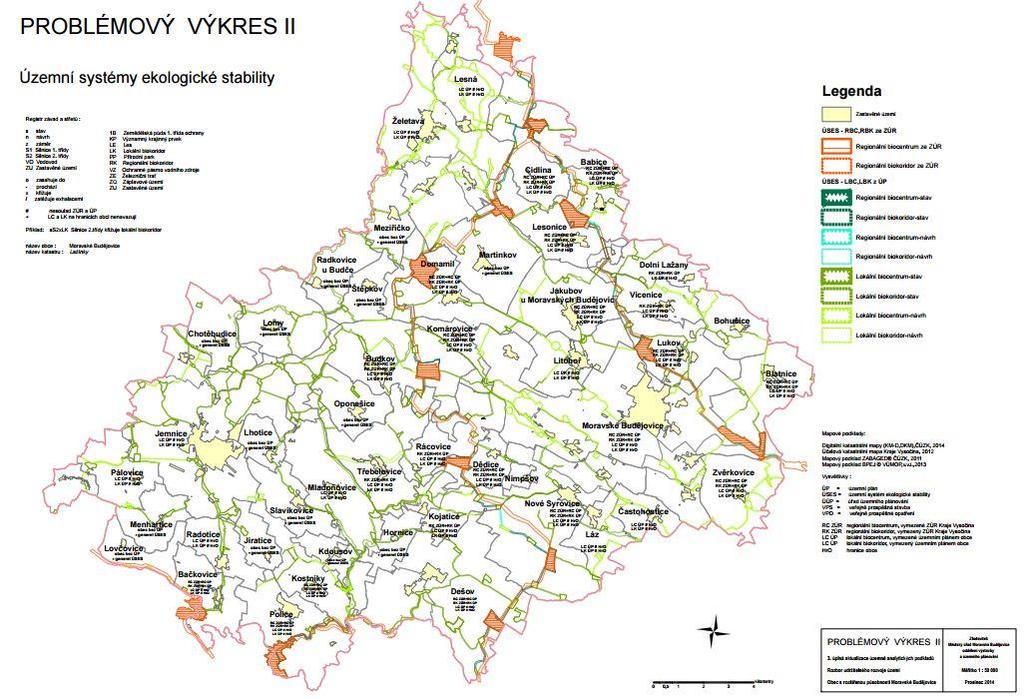

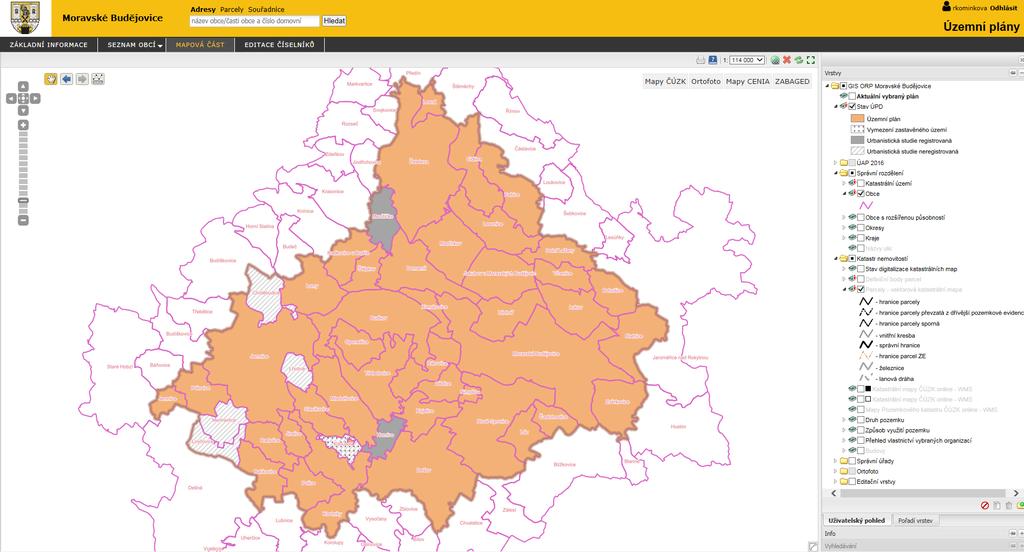

26 APLIKACE ÚZEMNÍHO PLÁNOVÁNÍ

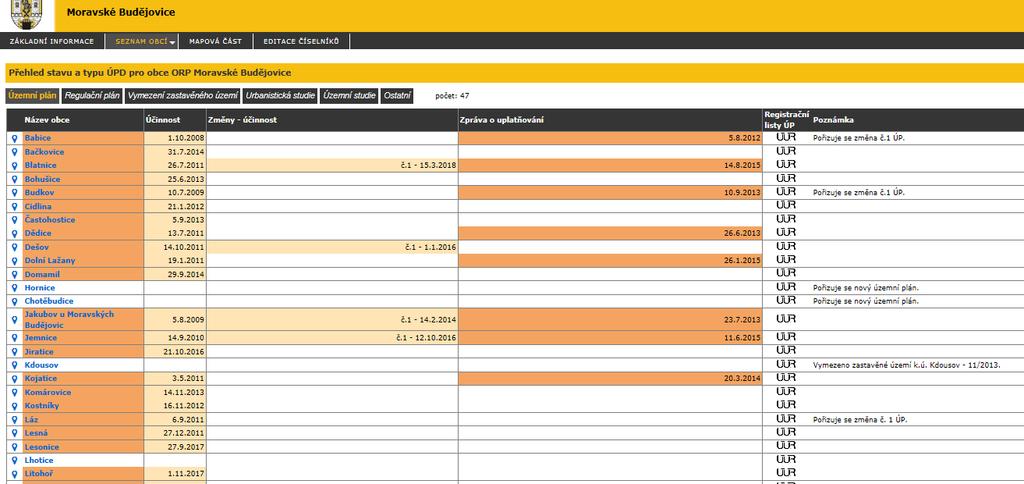

27 PŘEHLED OBCÍ

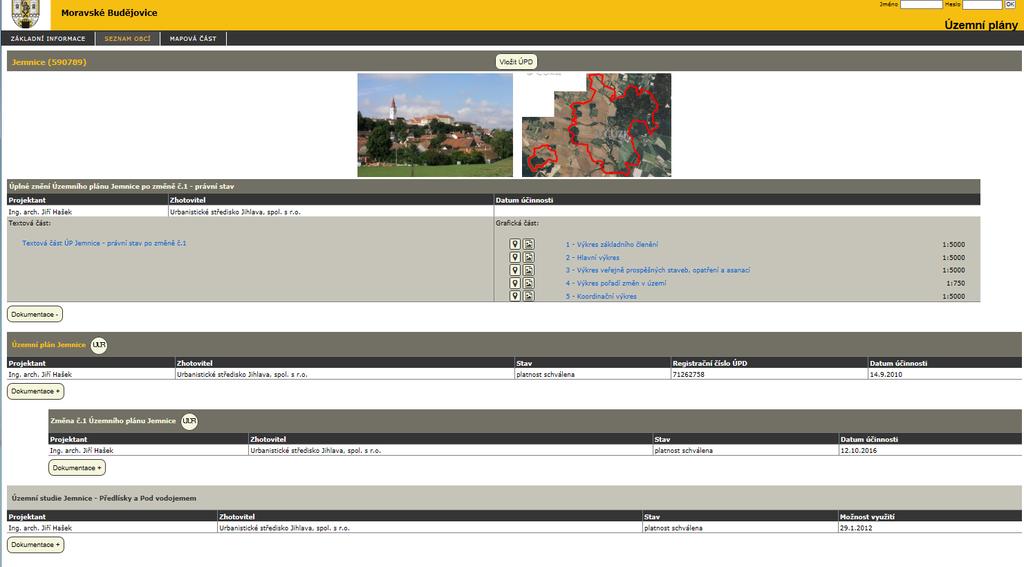

28 Územní plán Jemnice

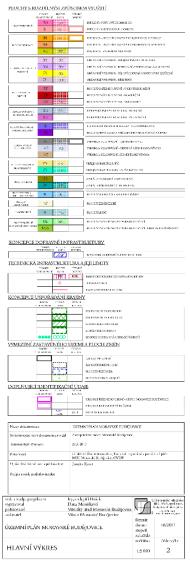

29 Územní plán Moravské Budějovice

30

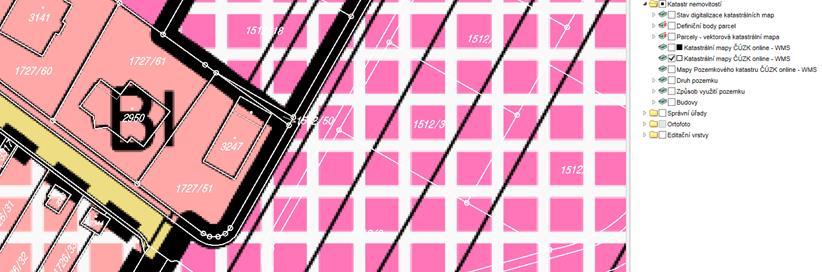

31 Mapa KN rastrový podklad WMS bílý x černý

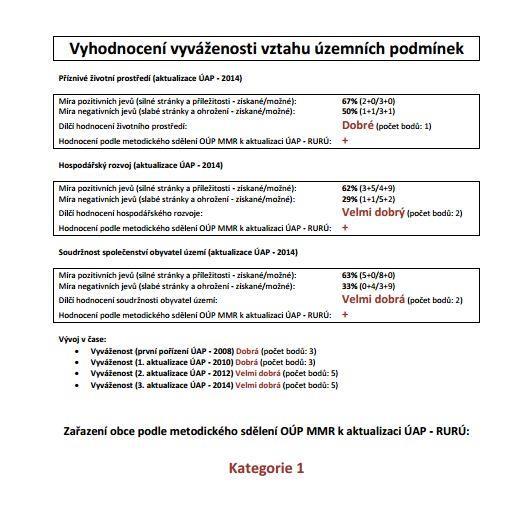

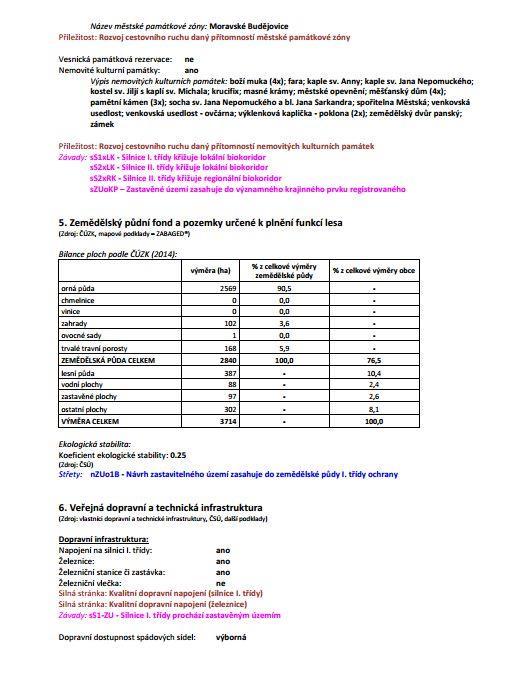

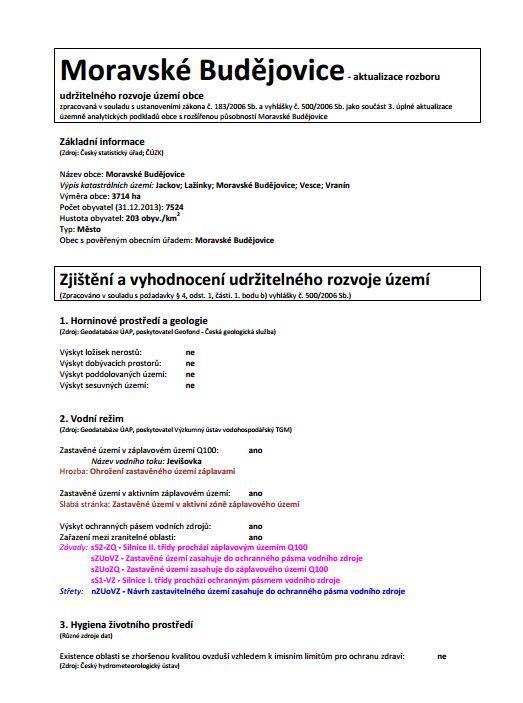

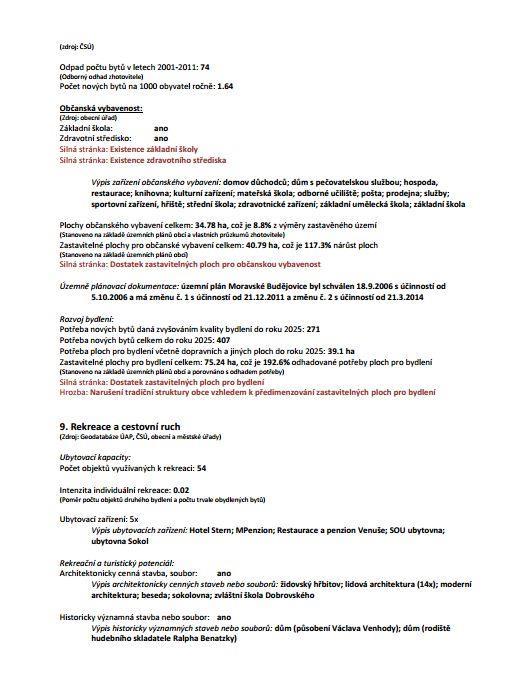

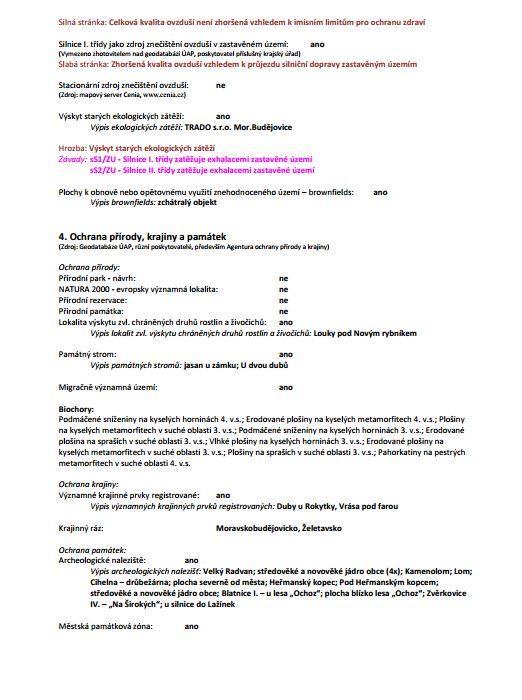

32 SWOT analýzy jednotlivých obcí od roku 2008 srovnání Vývoj území v čase od roku 2008

33

34 Turistika a cyklotrasy

35 Místní cyklotrasy v okolí Moravských Budějovic

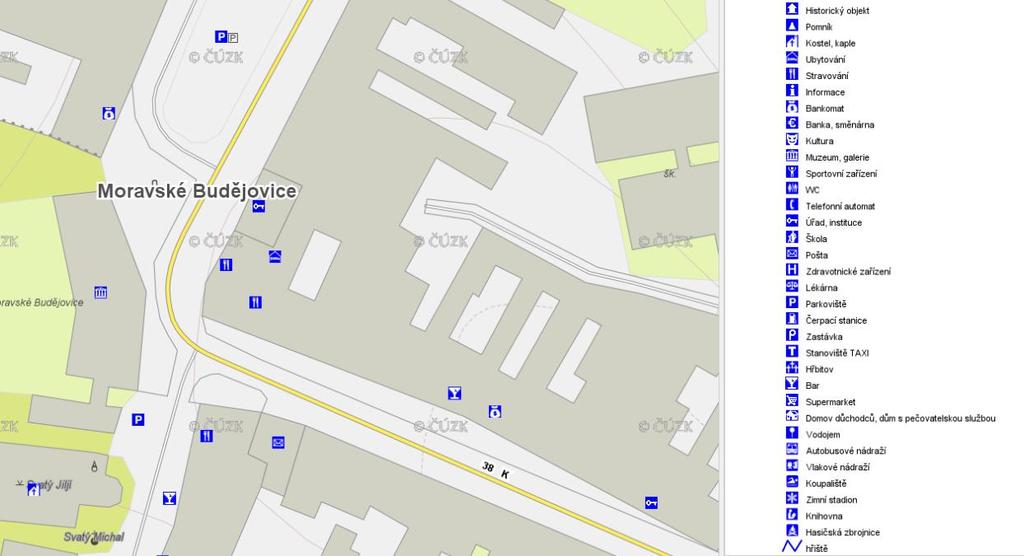

36 Turistická orientační mapa města Moravské Budějovice

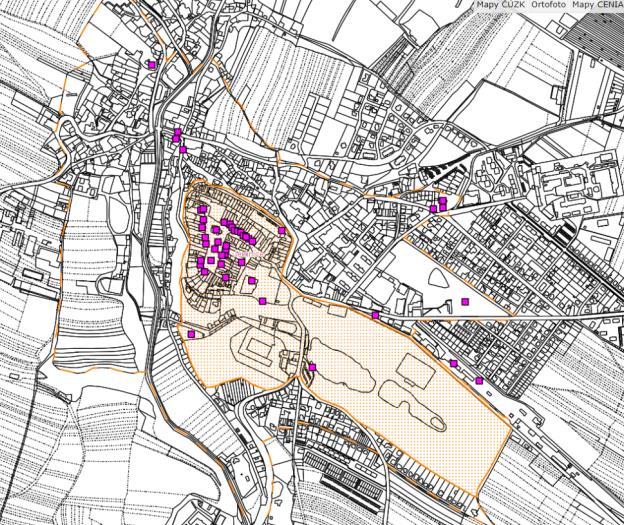

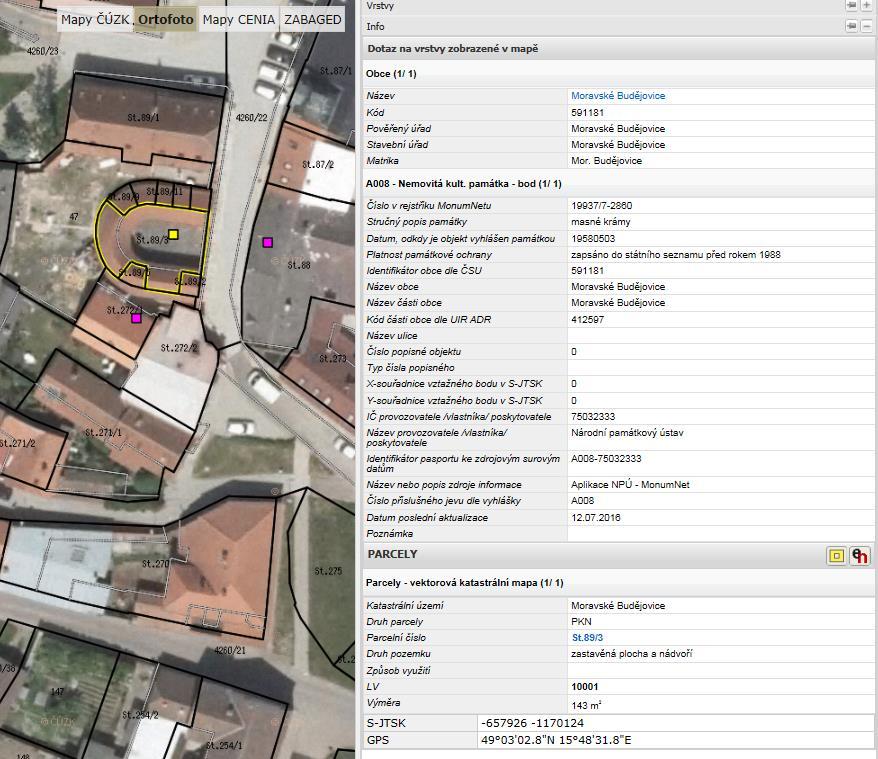

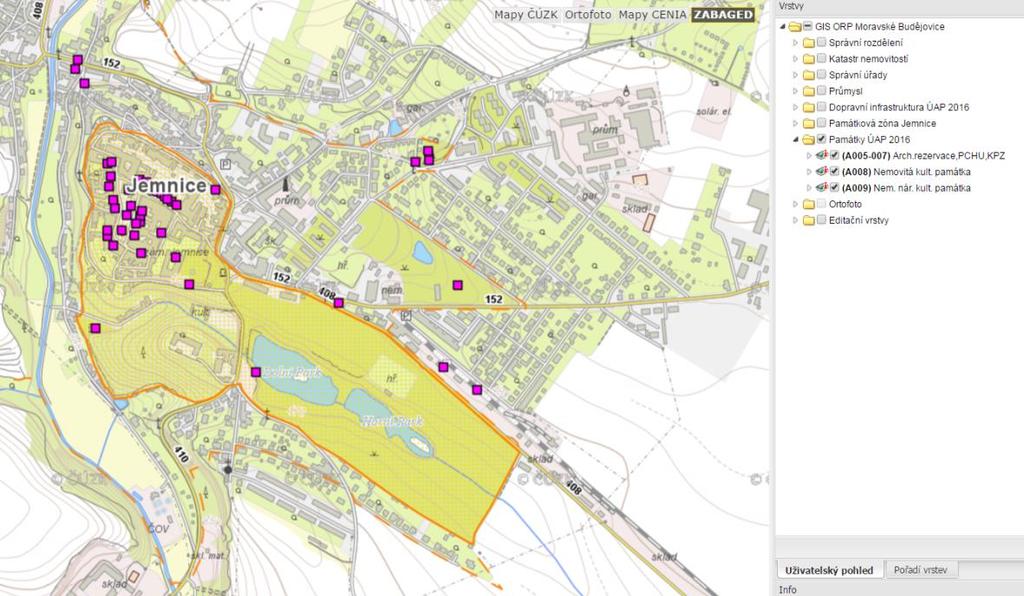

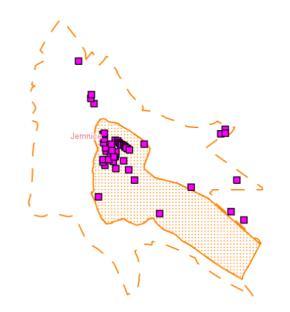

37 Památky, památkové zóny a rezervace

38

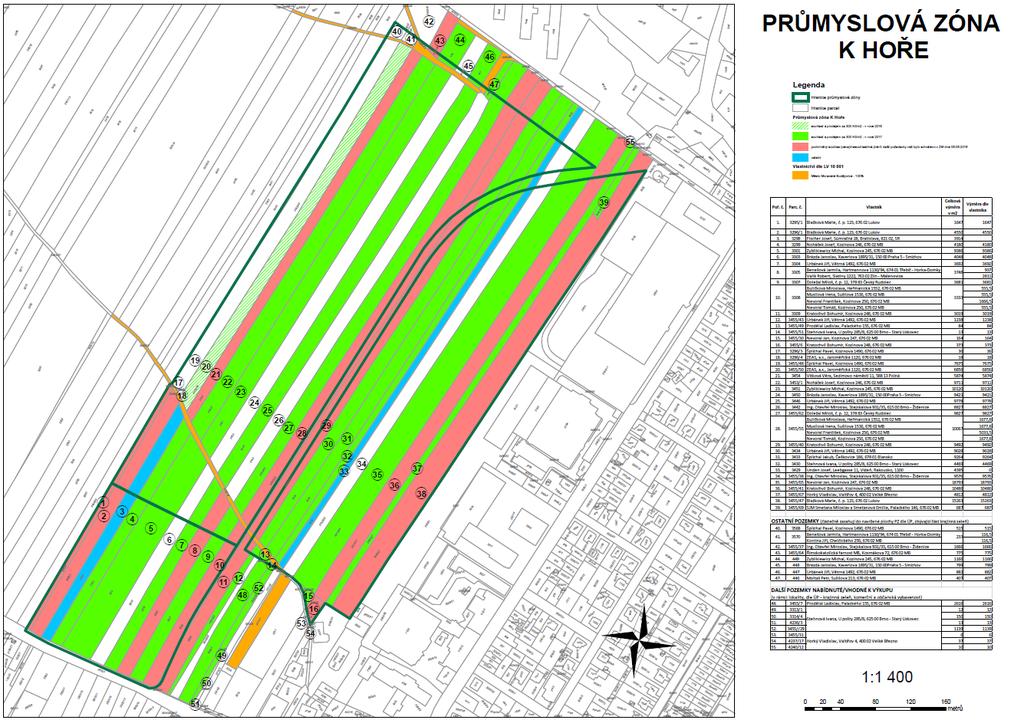

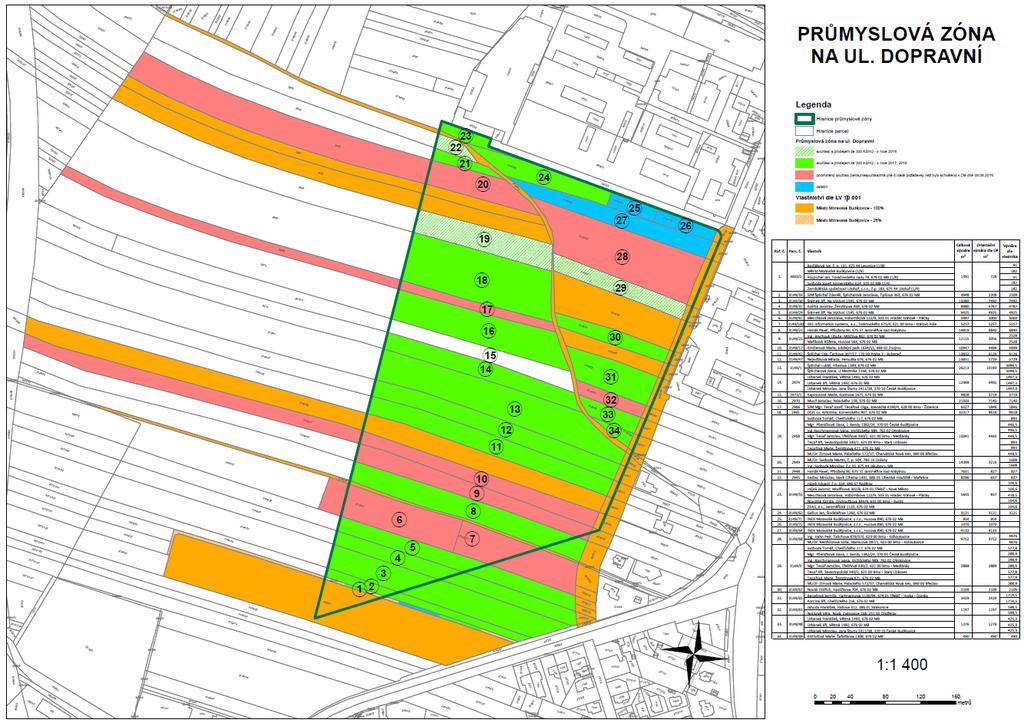

39 Průmyslové zóny Moravské Budějovice

40

41

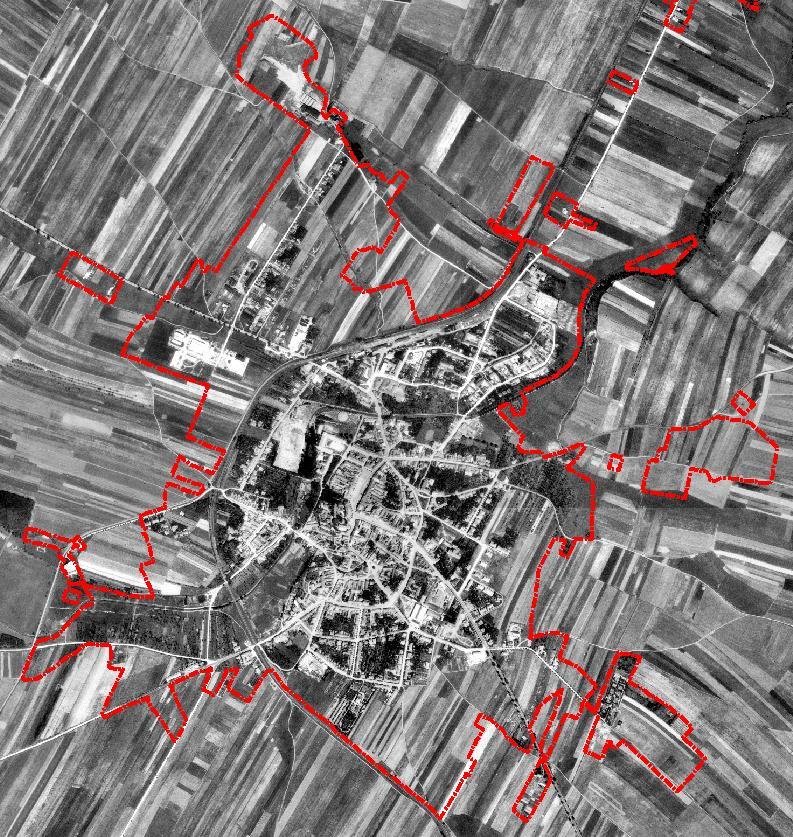

42 Historický vývoj v čase CENIA 1953

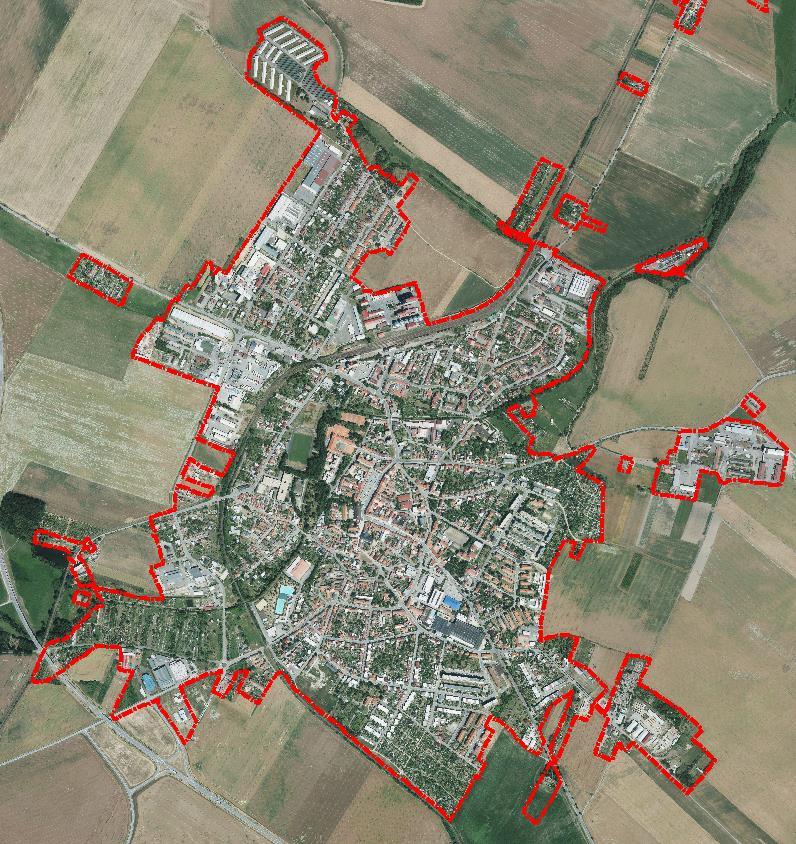

43 Historický vývoj v čase Top GIS

44 Děkuji za pozornost Ing. Komínková Renata Město Moravské Budějovice Odbor výstavby a územního plánování Územní plánování a GIS
