1 Metody geoinženýrstv enýrství Ing. Miloš Cibulka, Ph.D. Brno, 2015 Cvičen ení č.. 3 Vytvořeno s podporou projektu Průřezová inovace studijních programů Lesnické a dřevařské fakulty MENDELU v Brně (LDF) s ohledem na discipliny společného základu (reg. č. CZ.1.07/2.2.00/ ) za přispění finančních prostředků EU a státního rozpočtu České republiky.

2 Grafický systémem Microstation přes nabídku Start na liště dole nebo ikonu na ploše spusťte program Microstation, případně PowerDraft

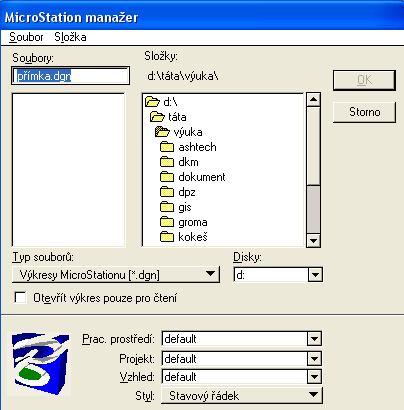

3 v otevřeném dialogovém okně klikněte na Soubor a v rolovacím menu vyberte Nový v následně otevřeném okně zadejte název souboru do řádku vlevo nahoře, nastavte cestu do příslušného adresáře a potvrďte kliknutím na OK

4 nyní se nově zadaný a uložený soubor objeví vlevo ve čtvercovém okénku klikněte na něj, soubor se označí modře a potvrďte OK vpravo nahoře

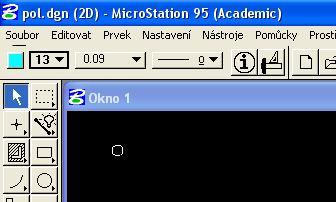

5 na monitoru se objeví následující pohled

6 na horní liště klikněte na položku Groma a v následně rozbaleném menu potvrďte kliknutím opět na Groma otevřou se dvě dialogová okna tohoto programu větší je shodné s tím, které se zobrazí i při samostatném spuštění programu Groma menší je pro nastavení komunikace mezi oběma programy

7 klikněte v menším dialogovém okně na Nastavení a v rozbaleném menu označte Atributy otevře se okno Atributy zobrazení ve kterém zadáte, případně zatrhnete potřebné údaje a potvrdíte je kliknutím na položku Uložit it, okno zavřete kliknutím na křížek vpravo nahoře (viz. následující strana)

8

9 po nastavení všech potřebných atributů je třeba, aby jste otevřeli ve větším okně programu Groma seznam souřadnic podrobných bodů klikněte v tomto okně na horní liště na položku Soubor a v rozbaleném menu klikněte na Otevřít v otevřeném okně vyberte požadovaný soubor a potvrďte opět kliknutím na Otevřít souřadnice jsou připraveny pro export

10 k následnému exportu je třeba souřadnice označit na horní liště okna Groma klikněte na Souřadnice a v rolovacím menu klikněte na Označ otevře se nové dialogové okno (viz. následující strana)

11 v tomto okně klikněte na Označit všechnyv a potom zavřete okno křížkem vpravo nahoře pokud nechcete exportovat všechny souřadnice, tak označte kliknutím pravého tlačítka myši jen ty, které budete exportovat

12 po označení budou souřadnice šedě podbarvené podržte na klávesnici počítače klávesu Shift a v okně s označenými souřadnicemi klikněte levým tlačítkem a přetáhněte soubor do okna programu Microstation přenos je signalizován dialogovým oknem a hláškou Přenáším body nyní jsou body přeneseny do grafického programu Microstation

13 dialogové okno programu Groma můžete zavřít nebo odsunout na lištu pro zobrazení bodů na ploše klikněte na horní liště na ikonu Celek s body na ploše v okně programu Microstation (násl. strana) dále pracujete podle daných předpisů pro tvorbu a znázornění základních, katastrálních a účelových map ke kresbě mapy používáte bodových a liniových prvků, symbolů a textových popisů

14

15 při tvorbě digitální mapy pracujete s vrstvami, které Vám usnadní práci obsah jenž má vrstva obsahovat stanoví příslušný předpis nebo směrnice vrstvu si nastavíte kliknutím levého tlačítka myši na horní liště na černou šipku v rámečku a označením požadovaného čísla vrstvy stejným způsobem měníte čísla vrstev pro znázornění a uložení různých typů objektů (budovy, komunikace, hranice, vodstvo, popisy, parcely atd.)

16 na horní liště okna Microstation nastavíte podobným způsobem i typ spojení, tloušťku čáry nebo symbolu, případně barvu uvedených atributů další postup zpracování digitální mapy je individuální s ohledem na již zmiňované směrnice a předpisy na závěr ještě několik ukázek možností znázornění objektů v jednotlivých vrstvách

17 Vrstva Budovy

18 Vrstva Komunikace

19 Vrstva Popisy

20 Vrstva Oplocení a zpevněné plochy

21 Vrstva Symboly

22 Vrstva Povrchové znaky inženýrských sítí

23 Vrstva Katastrální mapa

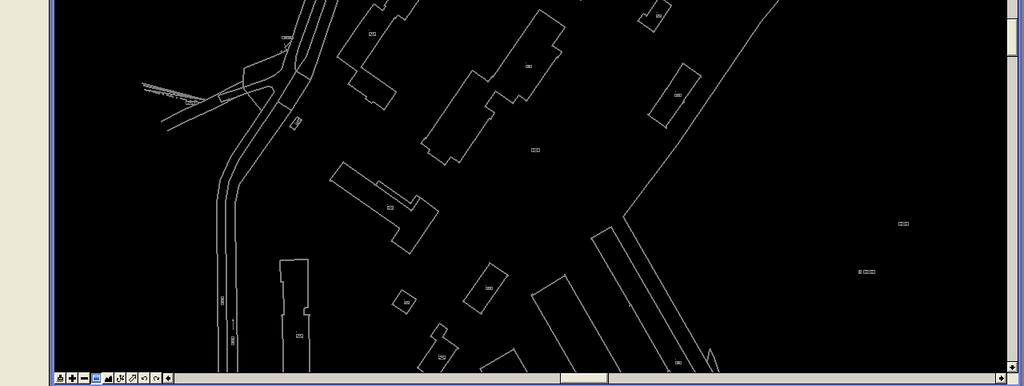

24 Vrstva Klad mapových listů

25 List kompletní účelové mapy
