1 Obsah dokumentu I. OVLÁDACÍ A INFORMAČNÍ PRVKY APLIKACE MENU SOUBOR Konec ZOBRAZIT Přiblížit Oddálit Posovat Posunout Úroven zobrazení Vybrat oknem Hledat lokaci Předchozí Přejít na GPS Překreslit Načíst znovu mapu Průhledné plochy Šrafované plochy GPS Zapnout Vypnout Nastavení NASTAVENÍ Jazyk Vymazat mapy z mezipaměti Okno vždy nahoře PRACOVNÍ PLOCHA APLIKACE PANEL VRSTEV STATUS BAR GRAFICKÉ MĚŘÍTKO POP-UP MENU II. TVORBA A EDITACE VEKTOROVÝCH ENTIT PŘIDÁNÍ BODU... 14

2 2 ZMĚNA POZICE BODU PŘIDÁNÍ POLYGONU MODIFIKACE POLYGONU POSUNOUT ZLOMOVÝ BOD POLYGONU PŘIDAT ZLOMOVÝ BOD POLYGONU ODEBRAT BOD POSOVAT POLYGON NOVÉ BODY POLYGONU III. PŘEHLED OVLÁDÁNÍ POHLEDU IV. SEZNAM KLÁVESOVÝCH ZKRATEK V. PŘIPOJENÍ GPS MODULU PŘES BLUETOOTH VE WINDOW

3 I. OVLÁDACÍ A INFORMAČNÍ PRVKY APLIKACE 1. Menu 2. Pracovní plocha aplikace 3. Panel vrstev 4. Status bar 5. Grafické měřítko 6. Pop-up menu 1. Menu 1.1 Soubor Konec Uloží aktuální nastavení aplikace a ukončí aplikaci.

4 1.2 Zobrazit Přiblížit Přiblíží aktuální pohled na střed obrazovky v místě kurzoru myši. Maximální možné přiblížení je úroveň zoomu 20, ovšem některé mapové podklady jsou v tomto přiblížení nedostupné. Alternativy: Klávesová zkratka F7 nebo stisknutá klávesa CTRL a kolečko myši otočit směrem nahoru nebo možno vyvolat tuto volbu z pop-up menu Oddálit Oddálí aktuální pohled na střed obrazovky v místě kurzoru myši. Alternativy: Klávesová zkratka F8, nebo stisknutá klávesa CTRL a kolečkem myši otočit směrem dolu nebo možno vyvolat tuto volbu z pop-up menu Posovat Zajistí možnost opakovaného posunu pohledu pomocí stisknutí a táhnutí myši (technika drag and drop tedy táhni a pusť ) do přerušení operace např. pomocí klávesy ESC. Alternativy: Klávesová zkratka F5 nebo při přidržení mezerníku klávesnice možno technikou drag and drop posovat obraz nebo možno vyvolat tuto volbu z pop-up menu Posunout Zajistí možnost jednorázového posunu pohledu pomocí stisknutí a táhnutí myši (technika drag and drop tedy táhni a pusť ). Alternativy: Klávesová zkratka F6 nebo při přidržení mezerníku klávesnice možno technikou drag and drop posovat obraz nebo možno vyvolat tuto volbu z pop-up menu Úroven zobrazení Umožňuje rychlý přechod na danou úroveň zobrazení (přiblížení či oddálení).

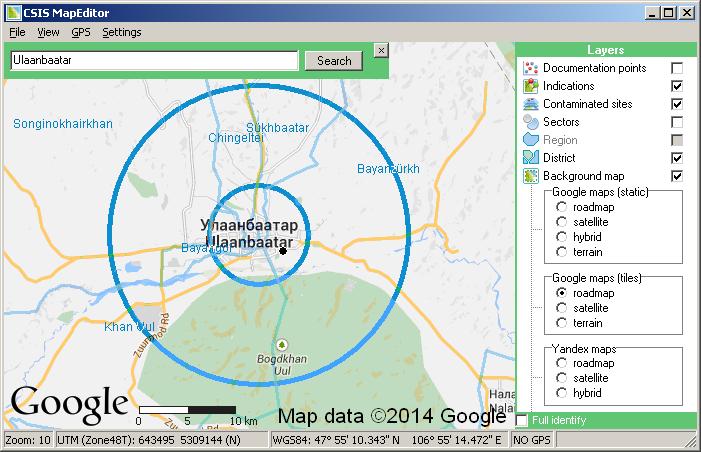

5 1.2.6 Vybrat oknem Přiblíží pohled na nejvhodnější úroveň pohledu dle aktuálního výběru realizovaným stiskem a táhnutím myši. Alternativy: stisk klávesy CTRL + stisk levého tlačítka myši + tažení myši nebo možno vyvolat tuto volbu z pop-up menu Hledat lokaci Umožňuje vyhledat lokaci dle textového zadání. Je možné zadávat název lokality, celou adresu či souřadnice v souřadném systému WGS-84. Jsou přípustné níže uvedené formáty. V případě zadání souřadnic je zobrazen navigační kříž. Klávesová zkratka: CTRL + F.

6 V případě výskytu více stejnojmenných lokalit je třeba vybrat požadovanou lokalitu ze seznamu existujících lokalit. Zadání pomocí adresy

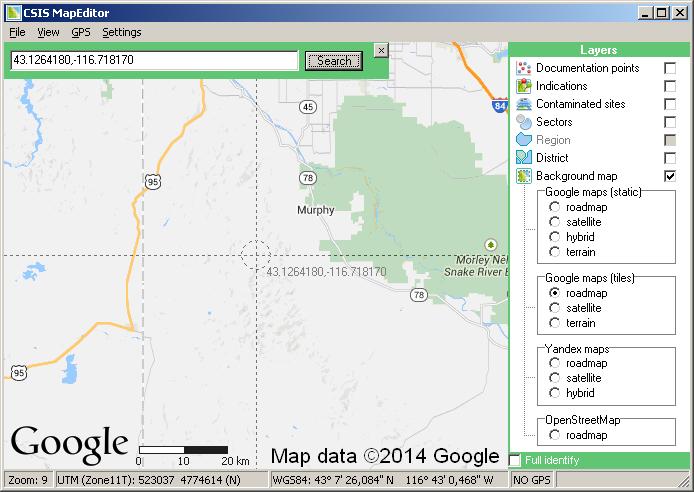

7 Zadání pomocí souřadnic Přehled možných formátů zadání souřadnic v souřadném systému WGS84 je uveden v tabulce níže. Oddělovač desetinného místa je v tomto případě vždy tečka, oddělovač souřadnic čárka. Výraz je možné zadávat včetně mezer nebo bez mezer , (pozn. zde je možné zadávat i záporné hodnoty) N, E 'N, 'E 49 52'13.239"N, 16 18'41.675"E E, N 'E, 'N 16 18'41.675"E, 49 52'13.239"N Předchozí Zobrazí minulý pohled. Klávesová zkratka: SHIFT + CTRL + Z Přejít na GPS Pokud je GPS aktivní, umožní rychlý přesun pohledu na aktuální pozici, kterou vrací GPS Překreslit Překreslí aktuální pohled aplikace (vhodné např. pokud aplikace nezajistí správné vykreslení aktuálního zobrazení). Klávesová zkratka: CTRL + R Načíst znovu mapu Stáhne znovu mapový podklad, bez ohledu zda byl již dříve uložen do mezipaměti aplikace (již dříve stažený mapový podklad v mezipaměti aplikace bude přepsán). Klávesová zkratka: CTRL + F5

8 Průhledné plochy Volba umožňuje zobrazovat vektorové plochy (polygony) průhledně, pomocí této volby je možné skrz plochu vidět objekty z nižších vrstev či mapový podklad. Je také možné tuto volbu kombinovat s volbou šrafované plochy. Klávesová zkratka: CTRL + T Šrafované plochy Volba umožňuje zobrazovat vektorové plochy (polygony) šrafované, pomocí této volby je možné skrz plochu vidět objekty z nižších vrstev či mapový podklad. Je také možné tuto volbu kombinovat s volbou průhledné plochy. Klávesová zkratka: CTRL + H obr. neprůhledné plochy obr. průhledné plochy obr. šrafované plochy 1.3 GPS Zapnout Umožňuje zapnout GPS, byla-li již GPS nakonfigurována v položce nastavení Vypnout Vypne GPS Nastavení Umožní nastavit propojení aplikace s GPS. Před samotným nastavením v aplikaci CSIS mapeditor je ovšem nutné spárovat Váš GPS modul s Vašem PC. Postup pro spárování v operačním systému Windows 7 naleznete v oddíle Připojení GPS modulu přes bluetooth ve Windows 7, který je součástí tohoto dokumentu.

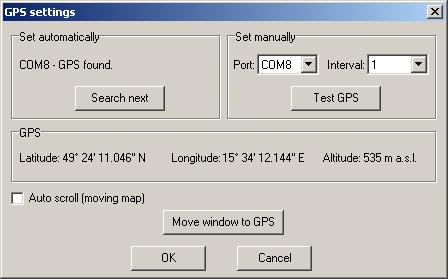

9 Automatické vyhledávání GPS na COM portech Vašeho PC. Znáte-li číslo COM portu, můžete nastavit hodnotu přímo v manuální volbě nastavení, po tomto nastavení je vhodné GPS otestovat. Volbu posovat mapu dle GPS je vhodné zapnout pouze v případě dostatečně rychlého připojení k síti internet nebo v případě pokud je mapový podklad dostatečně uložen v mezipaměti počítače nebo v případě, kdy je mapový podklad vypnut. Pokud je GPS nalezena a vrací polohu, tak jsou vypsány kontrolní souřadnice. Nyní je možné se vrátit zpět do mapy nebo přímo přejít do mapy na pozici, kde se nachází GPS kurzor (viz následující ukázka).

10 1.4 Nastavení Jazyk Umožňuje výběr jazyka aplikace Vymazat mapy z mezipaměti Vymaže mapové podklad stažené při předchozím použití aplikace. Stažené mapové podklady do mezipaměti zrychlují načítání mapových podkladů v aplikaci. Tato volba je platná pro použítí Google map (dlaždice) či OpenStreetMaps Okno vždy nahoře Volba zajistí, že okno CSIS mapeditoru bude vždy nahoře nad ostatními aplikacemi. 2 Pracovní plocha aplikace Slouží k zobrazování mapového rastrového podkladu načítaného z WMS či WMTS serverů a vektorových prvků uvedených v panelu vrstev (viz dále). Kliknutím pravého tlačítka myši v libovolném místě pracovní plochy aplikace je možné vyvolat pop-up menu, z kterého lze aktivovat funkce pro práci v pracovní ploše.

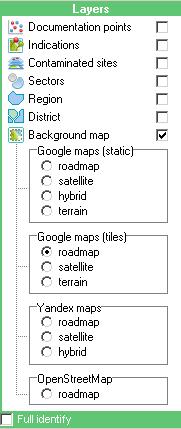

11 3 Panel vrstev Panel vrstev slouží ke správě vektorových a rastrových vrstev. Výše uvedené vrstvy v tomto panelu jsou vykreslovány nad vrstvami níže uvedenými. Vrstvy je možné zapínat či vypínat v případě rastrových mapových podkladů pouze přepínat mezi jednotlivými zdroji. Vektorové vrstvy Rastrové mapové podklady Google maps (static) je vhodnější používat na jednorázové rychlé zobrazování mapy, mapa je zobrazena v nižším rozlišení než v případě volby Google maps (tiles), ale o to rychleji. Google maps (tiles) je vhodné používat na opakované zobrazování daného prostoru. Mapový podklad z této volby je k dispozici ve vyšším rozlišení než v případě volby Google maps (static), jeho stahování probíhá nepatrně pomaleji při prvním požadavku o načtení. Při každém dalším zobrazení probíhá načtení map již z mezipaměti počítače bez nutnosti stahování podkladových map ze sítě internet tedy i v režimu offline. Jsou-li mapové podklady načítané z mezipaměti počítače jejich zobrazení je již uskutečněno rychleji než v případě prvního požadavku na načtení, a také rychleji než v případě volby Google maps (tiles). Yandex maps a OpenStreetMap představují alternativu mapového podkladu ke Google maps. V některých lokalitách mohou poskytovat podrobnější mapové zobrazení. OpenStreetMap jsou ukládány do mezipaměti počítače, tedy po svém znovu načtení jsou zobrazovány rychleji. Dále je možné v dolní části panelu nastavit zda bude provedena plná či částečná identifikace zvoleného prvku. Částečná identifikace vypisuje zjednodušené informace v CSIS mapeditoru, plná identifikace vypisuje kompletní informace v okně CSIS editoru.

12 4 Status bar Status bar neboli informační panel ve spodní části okna aplikace. Tento informační panel zobrazuje následující informace: Úroveň přiblížení (zoom) Souřadnice UTM včetně označení zóny a hemisféry Souřadnice WGS84 Počet satelitů GPS Informační výpis, rychlá nápověda, upozornění 5 Grafické měřítko Grafické měřítko slouží pro rychlou představu o vzdálenosti v aktuálně zobrazené mapě. 6 Pop-up menu Pop-up menu je voláno po kliknutí pravým tlačítkem kdekoliv v pracovní ploše aplikace. Přiblížení obrazu do místa kliknutí, kde bylo pop-up menu voláno. Oddálení obrazu z místa kliknutí, kde bylo pop-up menu voláno. Posouvání obrazu stiskem a táhnutí myší (možno aktivovat mezerníkem). Možno zrušit stikem ESC. Jednorázové posunutí obrazu stiskem a táhnutí myší (možno také aktivovat mezerníkem). Možno zrušit stiskem ESC. Přiblíží pohled na nejvhodnější úroveň pohledu dle aktuálního výběru realizovaným stiskem a táhnutím myši (možno také aktivovat stisknutou klávesou CTRL). Možno zrušit stiskem ESC. Identifikace prvku či lokality. Pokud je volba volána po vyvolání pop-up nad libovolným zobrazeným bodem či polygonem v mapě, jsou zobrazeny formou dialogu vlastnosti tohoto prvku (identifikační číslo a název prvku, souřadnice či rozloha a obvod), buď zjednodušenou formou či komplexněji, a to podle toho, zda je či není zaškrtnuta volba plná identifikace v dolní části panelu vrstev.

13 V případě kliknutí na libovolné místo do mapy, kde se nenachází žádný bod či polygon, je zobrazen dialog se jménem regionu či okrsku (dle aktuální úrovně zoomu) a souřadnice bodu kliknutí, kde bylo voláno pop-up menu. Region resp. okresek je při identifikace graficky odlišen od ostatních regionů resp. okrsků. Vypsané souřadnice je možné přepínat mezi dekadickým a hexagesimálním tvarem. V případě, že je prováděna modifikace polygonu, je pop-up menu rozšířeno o položky umožňující úpravu modifikovaného polygonu. Položky jsou aktivní, pokud v místě kliknutí, odkud bylo pop-up menu voláno, lze provádět příslušnou operaci. Více informací naleznete v kapitole modifikace polygonu.

14 II. TVORBA A EDITACE VEKTOROVÝCH ENTIT 1 Přidání bodu Přidat bod je možné poté, co je zobrazen kurzor pro přidání bodu a v informačním panelu je vypsána nápověda k této funkci. Kliknutím na libovolné místo přidáte bod. Přidat bod je možné také přímo na konkrétní souřadnice. Je-li kliknuto do těsné blízkosti navigačního kříže, je zobrazen dotaz, zda má být bod přichycen na souřadnice navigačního kříže (resp. na zadané souřadnice). Více informací k aktivaci navigační kříže lze najít v kapitole Menu -> Hledat lokaci.

15 Po přidání bodu přímým kliknutím nebo souřadnic je zobrazen formulář na potvrzení souřadnic vkládaného bodu. Nadmořská výška je dostupná pouze za předpokladu dostupnosti sítě internet. Souřadnice zeměpisné šířky a délky je opět možné přepínat z decimálního do hexagesimálního tvaru. 2 Změna pozice bodu Změna pozice bodu se provádí analogickým postupem jako přidání nového bodu.

16 3 Přidání polygonu Pro vytvoření polygonu klikněte do míst, kde polygon bude mít body zlomu. V případě špatně umístěných bodů zlomu polygonu je možné se pomocí klávesy BACKSPACE vrátit vždy o krok zpět. Poslední bod polygonu vytvoříte dvojitým kliknutím, polygon bude ukončen. Tip: Při tvorbě polygonu sledujte nápovědu

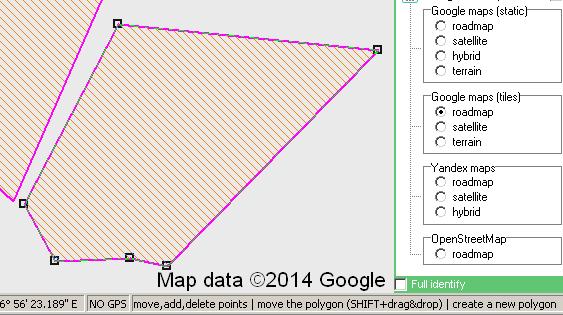

17 4 Modifikace polygonu Polygon určený k modifikaci je označen, jsou zvýrazněný jeho zlomové body a osy hran. Je možné zlomové body polygonu posovat, přidávat, mazat. Je možné celý polygon posouvat. Je možné nakreslit polygon zcela znovu. 4.1 Posunout zlomový bod polygonu Lze stiskem myši v oblasti jeho grafického úchopu a tažením přesunout na požadovanou pozici.

18 4.2 Přidat zlomový bod polygonu Lze kliknutím pravého tlačítka myši na ose hrany polygonu, kde požadujete přidat bod, po kliknutí bude zobrazeno pop-up menu, z kterého lze vybrat volbu přidat bod. 4.3 Odebrat bod Lze kliknutím pravého tlačítka myši na úchopu bodu určeném k odebrání, po kliknutí bude zobrazeno pop-up menu, z kterého lze vybrat volbu odebrat bod.

19 4.4 Posovat polygon Za pomocí stisknuté klávesy SHIFT (pojistka proti nechtěnému posunutí) a techniky táhni a pusť je uskutečněn posun polygonu. 4.5 Nové body polygonu Pro vytvoření nových bodů (nového zákresu) polygonu vyvolejte pravým tlačítkem myši popup menu a zvolte položku nové body polygonu a dále postupujte zcela stejně jako při tvorbě nového polygonu.

20 III. PŘEHLED OVLÁDÁNÍ POHLEDU 1. Posunutí pohledu 1.1. Vertikální směr kolečko myši otočit směrem nahoru či dolů 1.2. Horizontální směr stisknutá klávesa SHIFT + kolečko myši otočit směrem nahoru či dolů 1.3. Libovolný směr Klávesová zkratka F5 (opakovaný), možno zrušit pomocí ESC Klávesová zkratka F6 (jednorázový), možno zrušit uskutečněním nebo pomocí ESC MEZERNÍK klávesnice + stisknutí a táhnutí myši vyvolat pravým tlačítkem myši sub-menu a z něho vybrat volbu Posouvat nebo Posunout Menu -> Pohled -> Posouvat nebo Menu -> Pohled -> Posunout 2. Změna velikosti pohledu (ZOOM) 2.1. Přiblížení klávesová zkratka F7 stisknutá klávesa CTRL + kolečko myši otočit směrem nahoru vyvolat pravým tlačítkem myši sub-menu a z něho vybrat volbu "Přiblížit" Menu -> Pohled -> Přiblížit Menu -> Pohled -> Úroveň zobrazení 2.2. Oddálení klávesová zkratka F8 stisknutá klávesa CTRL + kolečko myši otočit směrem dolů vyvolat pravým tlačítkem myši sub-menu a z něho vybrat volbu "Oddálit" Menu -> Pohled -> Oddálit 3. Předchozí pohled klávesová zkratka CTRL+SHIFT+Z Menu aplikace -> nabídka Pohled -> Předchozí pohled

21 IV. SEZNAM KLÁVESOVÝCH ZKRATEK F5 Posouvat pohled F6 Posunout pohled F7 Přiblížit pohled F8 Oddálit pohled CTRL+R Překreslit pohled CTRL+F5 Načíst znovu mapu SHIFT+CTRL+Z Předchozí pohled CTRL+T Transparentní plochy CTRL+H Šrafované plochy CTRL+F Hledat lokaci či souřadnice MEZERNÍK + stisknutí a táhnutí myši Posouvat či posunout pohled CTRL + stisknutí a táhnutí myši Přiblížit pohled dle výběru (okna) ESC Zrušení některých akcí ENTER Potvrzení některých akcí BACKSPACE Krok zpět při tvorbě polygonů

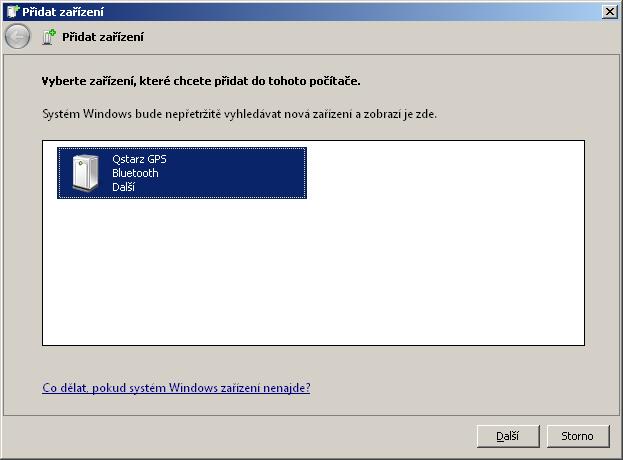

22 V. Připojení GPS modulu přes bluetooth ve Windows 7 Start -> Ovládací panely -> Přidat zařízení -> dále postupovat dle dialogů->

23

24 Toto je volitelné:
