1 124 PPRE Požární prevence 124KP7A Požární bezpečnost staveb Přednáška 8: Zařízení pro protipožární zásah Ing. Marek Pokorný, Ph.D. České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb Prezentace vznikla za podpory Fondu rozvoje vysokých škol (projekt FRVŠ č. 343/2013). 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah 1 38 Úvod Účelem zařízení pro protipožární zásah je zejména umožnit: prvotní zásah osobám nacházejícím se v objektu v okamžiku požáru profesionální zásah jednotkám požární ochrany Jedná se zejména o následující zařízení: 1) přístupové komunikace a nástupní plochy (NAP) 2) zásahové cesty vnitřní / vnější 3) technická zařízení požární vodovod včetně příslušenství, požárně bezpečnostní zařízení (viz další přednáška), hasící přístroje apod. Každý objekt musí mít určitá zařízení umožňující účinný protipožární zásah vedený vnějškem nebo vnitřkem objektu, eventuálně oběma způsoby. 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah 2 38 Náplň přednášky 1. Přístupové komunikace a nástupní plochy (NAP) 2. Vnitřní a vnější zásahové cesty 3. Technická zařízení zásobování požární vodou přenosné hasící přístroje 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

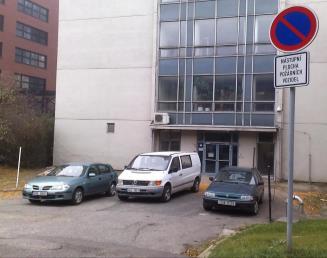

2 Přístupové komunikace Umožňují příjezd: k NAP (nástupní plocha) nebo alespoň 20 m od vchodů do objektů, kterými se předpokládá vedení protipožárního zásahu Alespoň jednopruhová silniční komunikace se šířkou vozovky min. 3 m Jednopruhová komunikace častý problém = obtížná průjezdnost zákaz odstavení vozidel Vjezdy a průjezdy (bloková zástavba, průmyslové areály apod.) na přístupových komunikacích musí splňovat průjezdný profil požárních vozidel: min. šířka 3,5 m min. výška 4,1 m Zdroj: Deník.cz a HZS Zlín Jednopruhová neprůjezdná komunikace delší než 50 m musí mít na svém konci možnost otáčení vozidel! Zdroj: Požáry.cz 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah 4 38 Nástupní plochy (NAP) navazují na přístupové komunikace slouží pro přistavení požární technicky a následné vedení zásahu vnější stranou (průčelím) objektu výšková technika minimální šířka 4 m odvodnění (dány max. sklony 4 a 8 %), zpevnění (max. tíha 100 kn na nápravu) nesmí sloužit jako parkoviště může být v rámci komunikace (značka zákaz stání + žluté pruhy na vozovce) může být i zatravněna (panely) mimo PNP budovy Šířka zapatkovaného požárního vozidla může být větší než je min. šířka NAP Umístění, šířka, délka a další technické parametry NAP musí odpovídat technickým parametrům zejména výškové techniky (výsuvné požární žebříky nebo plošiny) konzultace s HZS při zpracování PBŘ 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah 5 38 Nástupní plochy (NAP) Prostor před budovou není označen jako NAP ČVUT v Praze Fakulta stavební (2012/10) Příjezd požárních vozidel k detekovanému požáru hořící elektrický vysoušeče rukou na WC (prostor není střežen EPS) 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

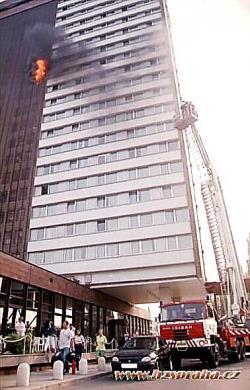

3 Nástupní plochy (NAP) ne vždy Nemusí být zřizovány u objektů: vybavených vnitřními zásahovými cestami o výšce h 12m, i když nejsou vybaveny vnitřními zásahovými cestami pouze s PÚ bez požárního rizika o výšce h > 12m, které mají ve všech PÚ s požárním rizikem instalováno sprinklerové SHZ (popřípadě DHZ) Z fotografii je patrný omezený dosah výškové technicky výsuvné žebříky obvykle délky 30 m při náklonu je výškový dosah nižší např. HZS HS-6 Praha 6 Krč plošina délky 52 m dlouhé vozidlo problematický průjezd městem Vysoké objekty = možnost bezpečného protipožární zásahu vnitřkem je nezbytná vnitřní zásahové cesty tragický požár v hotelu Olympik Praha Karlín, 18. května PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah 7 38 Náplň přednášky 1. Přístupové komunikace a nástupní plochy (NAP) 2. Vnitřní a vnější zásahové cesty 3. Technická zařízení zásobování požární vodou přenosné hasící přístroje 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah 8 38 Vnitřní zásahové cesty Musí být zřízeny v objektech, kde: je předpoklad vedení protipožárního zásahu ve výšce h > 22,5 m nelze účinně vést protipožární zásah vnějškem (např. absence otvorů v obvodových stěnách) PÚ o ploše > 200 m 2 a souč. a 1,2 a zásah nelze vést z 2 vnějších stran hromadné garáže > 1PP nebo > 3NP (kterýkoliv typ CHÚC) Nemusí být zřízeny v objektech s instalací SHZ ve všech PÚ (kromě PÚ bez požárního rizika) Požadavky: tvořeny následujícími prostory: CHÚC B a C a jejich požární předsíně, požární výtahy, navazující vnitřní komunikace bez požárního rizika (chodby, schodiště) šířka min. 1,5 únikového pruhu (dveře 800 mm jsou vyhovující) vybaveny vnitřním požárním vodovodem přímá přístupnost zařízení pro hlavní ovládání budovy: hlavní vypínač elektrické energie, hlavní uzávěry vody, plynu či jiných hořlavých nebo toxických látek, SHZ, ZOKT, větrání CHÚC, domácí rozhlas nebo poplachové zařízení, posilovací čerpadla vody apod. nouzové osvětlení alespoň 60 min., popis dveří do technických místností apod. 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

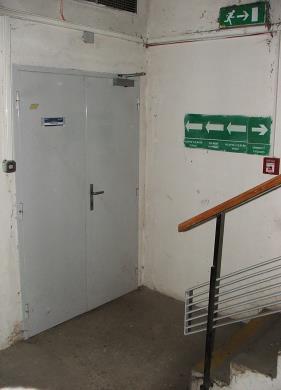

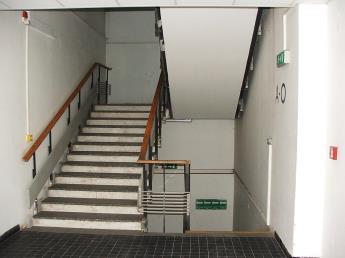

4 Vnitřní zásahové cesty ČVUT v Praze, Fakulta stavební, budova A vnitřní zásahová cesta foto od vstupu do CHÚC 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Požární výtah Strašidelný požární výtah: video zdroj: rychlá doprava hasičů a jejich vybavení do všech podlaží v případě detekce požáru (EPS) vyřazení výtahu z běžného provozu, sjetí do výchozího podlaží a další ovládání pouze hasiči (ovládání speciálním klíčem) součástí vnitřních zásahových cest budov h > 45 m musí ústit do předsíní CHÚC B nebo C výtahová kabina min. 1,3 m 2 (doporučeno1 x 1,4 m), výrobky reakce na oheň A1 nebo A2, nosnost min. 5 kn, doba jízdy do nejvyššího podlaží max. 2,5 min. možnost nouzového z výlezu + navazující žebřík ve výtahové šachtě záložní zdroj elektrické energie alespoň na 45 min. možné využití i pro běžný provoz, např. jako nákladní výtah při rozměrech min. 1,1 x 2,1 m lze event. využít i jako evakuační 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Vnitřní zásahové cesty OPPO obslužné pole požární ochrany umožňuje jednotnou obsluhu ústředny EPS zasahujícím hasičům při poplachu nebo při zkouškách signalizuje stavy ústředny EPS možnost základního ovládání ústředny funkce: ZDP, stav SHZ, akustika, poplach, zpětné nastavení EPS, apod. většinou u vstupu do zásahové cesty KTPO klíčový trezor požární ochrany možnost snadného vstupu zasahujících hasičů do chráněného objektu hasiči mají vlastní klíč pro otevření KTPO, kde jsou další různé klíče od budovy (možnost nenásilného vstupu) signalizační maják identifikující polohu KTPO zdroj: LITES Liberec s.r.o. zdroj: KELCOM International, spol. s r.o. 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

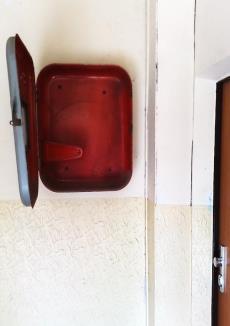

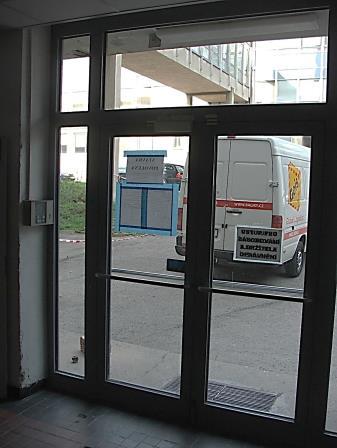

5 OPPO v praxi ČVUT v Praze, Fakulta stavební, budova A vnitřní zásahová cesta OPPO za vstupními dveřmi do CHÚC (vnitřní zásahové cesty) 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah KTPO v praxi Identifikační maják KTPO (klíčový trezor požární ochrany) vedle vstupních dveří do CHÚC bytový dům Na Santince Praha 6 Dejvice 3PP garáží požadavek na EPS a vnitřní zásahovou cestu 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Vnější zásahové cesty Musí být zřízeny dle požadavků normy (viz dále) nebo tam, kde to územně příslušný HZS vyžaduje. Za vnější zásahové cesty se považují: 1) požární žebříky event. vnější schodiště 2) požární lávky Požární žebříky Rovnoměrné rozmístění po obvodě objektu, a to ve vzdálenosti po max. 200 m. Jednopodlažní objekty o půdorysné ploše > 200 m 2 a vícepodlažní objekty > 100 m 2 a výšce > 9 m, musí mít požární žebříky pokud: 1) není-li na střechu jiný přístup (např. vnitřní CHÚC nebo vnějším schodištěm) 2) mají-li instalováno ZOKT (střešní klapky) zejména pro přístup na střechu Doporučení: alespoň 2 požární žebříky, a to pokud možno na protilehlých stranách objektu. 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

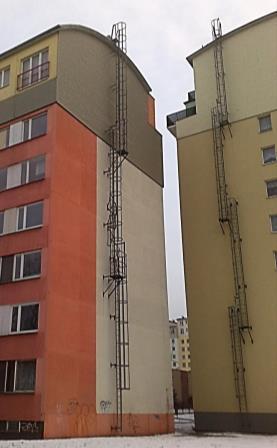

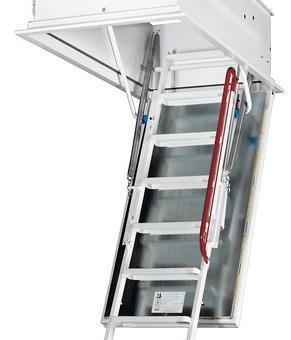

6 Požární žebřík jeden štěřín sloužící jako nezavodněné potrubí suchovod + spojky na hasičské hadice ochranný koš Zdroj: ČSN PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Střešní výlez Alternativa k požárnímu žebříku na fasádě Bytový dům typu CHÚC A nad výlezem dvouplášťová dřevěná střecha, tj. střešní výlez (zateplený) s integrovanými skládacími schůdky musí být řešen jako požární uzávěr (např. EI 30 DP1) 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Požární žebříky Nástavba na panelový bytový dům zrušila původní výlez na střechu; nové řešení = požární žebříky Zdroj: SIPAMONT s.r.o. 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

7 Požární lávky Zařízení pro protipožární zásah na střeše nebo nad střechou objektu sloužící k překonání překážek nepochůzné části střech, světlíky, výškové rozdíly apod. musí se zřizovat na střechách jednopodlažních objektů a ostatních objektů, jejichž celková výška h c > 9 m, a to ve všech případech, kde k-ce střechy brání požárním jednotkám v pohybu po střeše z výrobků třídy reakce na oheň A1 nebo A2 šířka min. 600 mm alespoň jednostranné zábradlí na každých 40 m délky překážky je-li pod lávkou světlík, pak musí vykazovat PO alespoň EW 15 DP1, a to v šířce min. 1,2 m na každou stranu od osy lávky nesmí vést přímo nad střešními odvětrávacími klapkami nebo jinými otvory pro odvod kouře a tepla nebo nad střešním pláštěm, který se do 15 min. po vzniku požáru poruší a vzniklý otvor slouží k odvodu kouře a tepla (např. sklolaminátové střešní pláště) v praxi zřizovány spíše výjimečně 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Náplň přednášky 1. Přístupové komunikace a nástupní plochy (NAP) 2. Vnitřní a vnější zásahové cesty 3. Technická zařízení zásobování požární vodou přenosné hasící přístroje 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Zásobování požární vodou Stavební objekty, ke kterým je zajištěn přístup požárních jednotek (viz slajd 4), musí mít zajištěno zásobování vodou pro možnost hašení. V provozech, kde není možné jako hasivo použít vodu, musí být k dispozici jiná hasební látka v odpovídajícím množství. Odběrná místa pro požární vodu: vnější vnitřní ČSN Požární bezpečnost staveb Zásobování požární vodou Zásobování požární vodou se musí zajistit i pro SHZ pokud je voda hasební látkou. 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

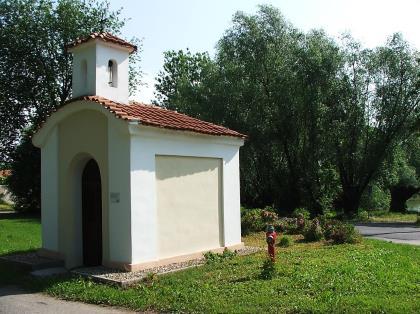

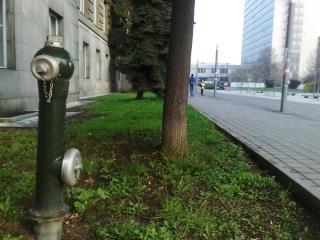

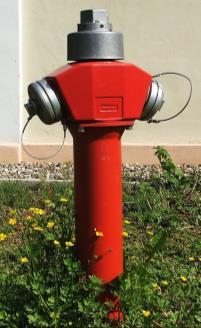

8 Vnější odběrná místa pro požární vodu druhy, požadavky tabulka dále pokračuje Zdroj: Sylabus Příloha 21 (ČSN :2003 ) 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Vnější odběrná místa pro požární vodu požadavky Informace o poloze a charakteristikách stávajících hydrantů (výtokových stojanů) poskytuje správce vodovodu a kanalizace tabulka dále pokračuje Zdroj: Sylabus Příloha 22 (ČSN :2003 ) 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Nadzemní požární hydranty Hydrant osazený na venkovním vodovodním řadu na viditelném a dobře přístupném místě, mimo PNP budovy napojení požárních hadic čerpadlo (požární cisterna) požární zásah 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

9 Podzemní požární hydranty Porovnání s nadzemními hydranty: horší viditelnost riziko ztížené přístupnosti (přimrznutí poklopu, zanesení ) nutný hydrantový nástavec na uzavírací armaturu zaasfaltovaný poklop?? 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Výtokový stojan Výtokový stojan má kromě horních výtokových armatur dále i dolní armaturu pro možnost přímého a rychlého plnění požárních cisteren (větší průtok). Výtokový stojan je možné osazovat pouze na vodovodní řad s dostatečnou průtočnou kapacitou. nevhodné barevné provedení výtokového stojanu umístěného v zeleni! Zdroj: NEUMANN'S armatury, s.r.o. 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Požární nádrž (PN) podzemní uzavřená Železobetonová podzemní PN se sacím potrubím a označením včetně uvedení užitného objemu (např. 72 m 3 ) Zdroj: Klartec, spol. s r.o. Zdroj: WOLF SYSTEM užitný objem 80 m 3 Budovy výšky > 60 m musí být PN navržena v posledním NP nebo na střeše samotížná zásoba vody 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

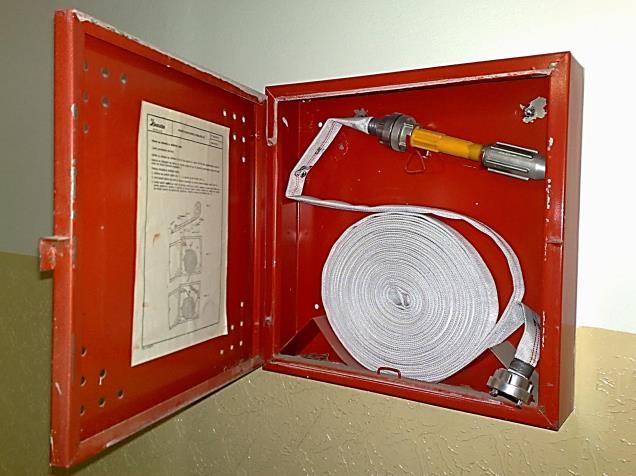

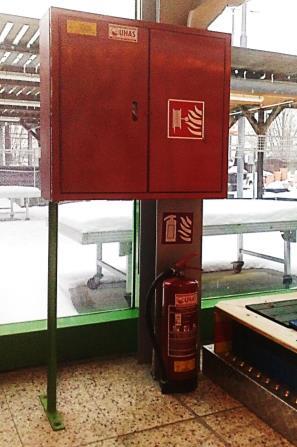

10 Požární nádrž (PN) víceúčelová Požadavky na PN: zpevněný příjezd k vodě provozuschopný stav (zejména čistota a dostatečný užitný objem) možnost alternativního využití (např. jako koupaliště) PN Praha Lochkov architektonicky zajímavě ztvárněná PN v obci Braškov 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Vnitřní odběrná místa umístění na dobře viditelném místě označení cedulkou v případě ztížené viditelnosti v CHÚC rozvinutá hadice může znemožnit uzavření požárních dveří vybavených samozavíračem průnik kouře střed hydrantu cca 1,1 až 1,3 m nad podlahou účinný zásah nejméně jedním proudem vody v kterémkoliv místě PÚ nesmí zužovat šířku ÚC a nesmí být umístěn tam, kde hrozí zamrznutí Vnitřní odběrná místa se nemusí zřizovat zejména u následujících PÚ: součin S PÚ [m 2 ] x požární zatížení (max. p = 150kg/m 2 ) v budovách pro bydlení a ubytování pro max. 20 osob (budovy OB1 až OB4) v budovách nebo jejich částech se zdravotnickým zařízením pro max. 15 osob s vodním samočinným SHZ, které působí na celé ploše daného PÚ (kromě ploch bez požárního rizika) nekryté prostory pro parkování vozidel (na volném terénu, na střeše objektu ) kde je nepřípustné hašení a ochlazování vodou (např. elektrorozvodná stanice) nebo voda nemá pro danou hořlavou látku hasící efekt 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Vnitřní odběrná místa Hadicové systémy nástěnné vnitřní požární hydranty kombinovaná skříň pro hadicový hydrantový systém (tvarově stálá hadice) a přenosný hasicí přístroj Dle průměru hadice: 25 mm rizikovější PÚ (výrobní objekty, sklady, hotely, prodejny ) 19 mm Dle typu hadice: tvarově stálá (vyztužený plášť, menší tření vody v hadici) 30 m + 10 m dostřik tvarově sploštitelná (speciální sklad hadice) 20 m + 10 dostřik 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

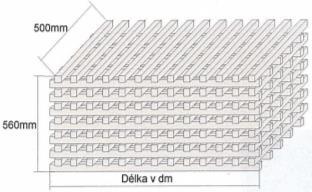

11 Vnitřní odběrná místa Není-li hydrant nebo přenosný hasící přístroj přímo viditelný (např. integrace do niky apod.), je nutné jeho označení. Pravidelné povinné revize (většinou 1x ročně) veškerých požárně bezpečnostních zařízení odborně způsobilou osobou (OZO) by měly tyto problémy eliminovat! 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Přenosné hasící přístroje (PHP) Na rozdíl od hadicových systémů musí být v objektu PHP navrženy vždy! Navrhovat lze PHP společné pro více PÚ. Třídy požárů a vhodné PHP: A požáry pevných látek PHP vodní, práškový, pěnový B požáry kapalin PHP práškový, pěnový, CO 2, halonový C požáry plynů D požáry kovů (výrobní provozy) E třída byla zrušena F požáry z přepalovaných tuků, fritovacích olejů (speciální práškové PHP) Základní údaje o PHP: typ hasiva, třída požáru hmotnost hasící schopnost jednoduchý návod k obsluze upozornění 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah Příklad: vzplanutí oleje na pánvi ANO Postup: 1) vypnutí zdroje tepla 2) zamezení přístupu vzduchu (např. zakrytí pánve mokrou utěrkou) Katastrofický požární scénář při chrstnutí vody na hořícího oleje! VIDEO 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah

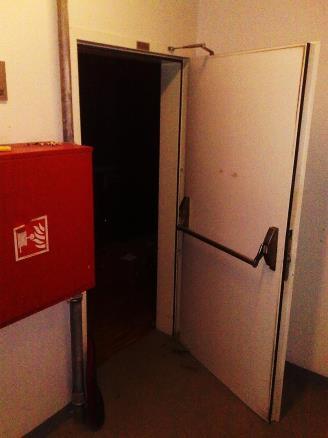

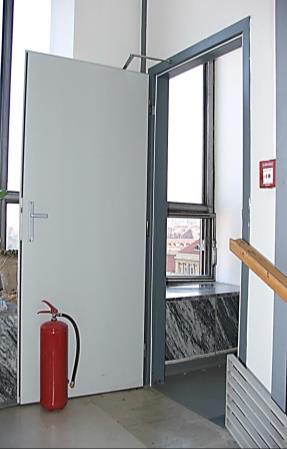

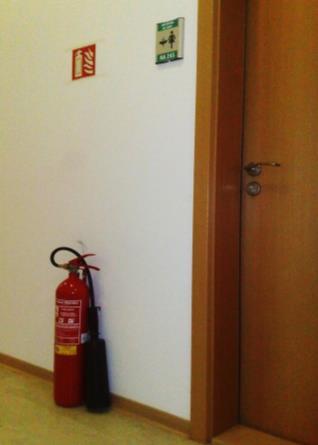

12 Přenosné hasící přístroje (PHP) Příklad identifikačního štítku pro periodickou kontrola provozuschopnosti umístění PHP na viditelné místo nebo identifikační cedulka v případě ztížené viditelnosti rukojetě max. 1,5 m nad podlahou periodické kontroly 1x za rok, kontrola vnitřku nádoby 1x za 3 roky pro vodní a pěnové PHP nebo 1x za 5 let pro ostatní typy PHP 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah nefunkční 124 PPRE 124KP7A M. Pokorný Přednáška 8: Zařízení pro protipožární zásah
