124 PPRE Požární prevence 124 KP7A Požární bezpečnost staveb Přednáška 5: Únikové cesty Ing. Marek Pokorný, Ph.D.

Transkript

1 124 PPRE Požární prevence 124 KP7A Požární bezpečnost staveb Přednáška 5: Únikové cesty Ing. Marek Pokorný, Ph.D. České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb Prezentace vznikla za podpory Fondu rozvoje vysokých škol (projekt FRVŠ č. 343/2013). 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty 1 43 Úvod do problematiky únikových cest (ÚC) Z požárem ohroženého objektu ÚC musí umožnit: 1) bezpečnou a včasnou evakuaci všech osob na volné prostranství 2) přístup jednotek požární ochrany Podle stupně ochrany pro unikajících osob rozlišovány 3 typy ÚC: 1) nechráněné únikové cesty (NÚC) 2) chráněné únikové cest (CHÚC) 3) částečně chráněné únikové cesty (ČCHÚC) provedením bezpečnější než NÚC, ale zcela neodpovídají požadavkům pro CHÚC používány zejména u výrobních objektů (dle ČSN ) a změn stávajících staveb (dle ČSN ) únik přes prostor (požární úsek) bez požárního rizika směrem do CHÚC nebo na volné prostranství Náhradní únikové možnosti = mimořádný způsob úniku namáhavější než chůzí, tj. nejedná se o ÚC! využití specifických pomocných prostředků (např. okno, žebřík, skluzná tyč, ); vyžadována v určitých typech objektů (zejména s 1 NÚC) 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty 2 43 Náplň přednášky 1. Obsazení objektu osobami 2. Nechráněné únikové cesty (NÚC) 3. Chráněné únikové cesty (CHÚC) 4. Počet a mezní délky únikových cest 5. Šířky únikových cest a dveře na únikových cestách 6. Závěr výtahy, nouzové osvětlení, značení únikových cest 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

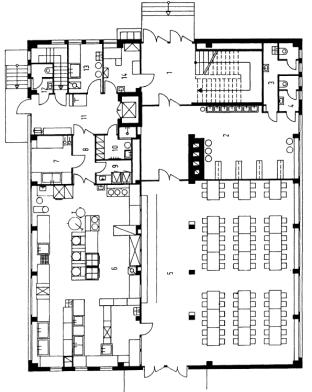

2 Obsazení objektu osobami Předpoklad = mimořádné ( plné ) obsazení objektu osobami dle normy: ČSN Požární bezpečnost staveb Obsazení objektu osobami (1997, Z1:2002) Počet osob v posuzovaném prostoru (místnosti, požárním úseku) určuje: 1) normová hodnota pro daný nebo podobný provoz m 2 /osoba, tj. půdorysná plocha připadající na 1 osobu nebo součinitel, jímž se násobí počet osob daných projektem Příklad vybraných provozů (ČSN , tab. 1) m 2 /osoba součinitel Čistá kancelářská plocha 5 - Zasedací a konferenční sály 1,5 - použít vyšší z hodnot Byty 20 1,5 (nepoužíváno) Divadlo s připevněnými sedadly - 1,1 Garáže (součinitelem se násobí se počet stání) - 0,5 2) není-li možné postupovat dle bodu 1), počet osob prokazatelně určených projektem se násobí součinitelem 1,5 = navýšení počtu osob o 50 % 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty 4 43 Příklad výpočtu obsazení Zdroj: ČSN , Příloha B Školní kmenová učebna o ploše 57 m 2 : obsazenost určuje normová hodnota 1,5 m 2 /osoba bez ohledu na projektovaný počet míst v učebně (viz tab. 1, pol ) počet osob v učebně: 57 / 1,5 = 38 osob Učebna na obr. pro osob v praxi se lze setkat často s opačnou situací, tj. vyšší obsazenost dle ČSN oproti projektovanému (běžnému) stavu! 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty 5 43 Příklad výpočtu obsazení školní jídelny Zdroj: ČSN , Příloha B kuchyň = 9 osob přípravna = 1 osoba kancelář = 2 osoby jídelna = 91 osob Celkový obsazenost = = 103 osob Pozor na zbytečnou duplicitu výpočtů způsobenou započítáváním stejných osob v různých prostorách! Příklad: šatna + umývárna = 84 osob pro výpočet kapacity ÚC se k těmto osobám nepřihlíží, protože prostor slouží prokazatelně pouze osobám v jídelně (osoba je buď v jídelně nebo v šatně) schodiště, chodby, zádveří bez výpočtu obsazení 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

3 Přerozdělení a postupné sčítání osob na únikových cestách 2. NP Zdroj: ČSN :2009, Tab NP Postup: 1) Rozdělení osob jdoucích různým směrem v případě požadavku na více únikových cest (nejčastěji procentuální podílem) 2) Postupné sčítání osob od nejvyššího podlaží ve směru úniku až k východu na volné prostranství. 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty 7 43 Víceúčelové sály = odlišná obsazenost dle ČSN Tělocvična 4 m 2 /osoba Zdroj: tělocvična Větrní Zdroj: tělocvična Mladé Buky Tělocvična jako společenský sál a) plocha prvních 100 m 2 1 m 2 /osoba b) plocha nad 100 m 2 2 m 2 /osoba 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty 8 43 Náplň přednášky 1. Obsazení objektu osobami 2. Nechráněné únikové cesty (NÚC) 3. Chráněné únikové cesty (CHÚC) 4. Počet a mezní délky únikových cest 5. Šířky únikových cest a dveře na únikových cestách 6. Závěr výtahy, nouzové osvětlení, značení únikových cest 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

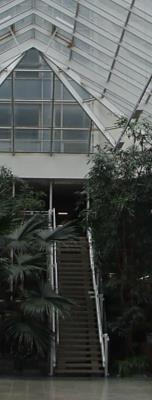

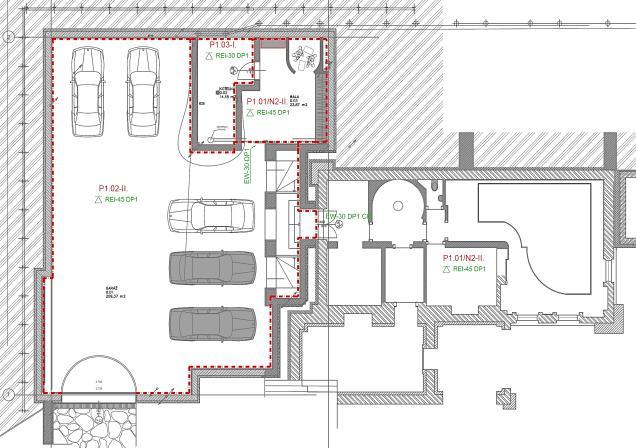

4 Nechráněné únikové cesty (NÚC) Trvalé volný komunikační prostor vedoucí: 1) na VP (volné prostranství) nebo 2) do CHÚC (chráněná úniková cesta) NÚC = posluchárna, restaurace, knihovna, garáže, kancelář, sklepy, chodby délkové omezení tzv. mezní délky NÚC výškové omezení zejména pro schodiště řešené jako NÚC NÚC všude nejčastěji zcela bez požárního větrání mimo CHÚC požární odvětrání (ZOKT = SOZ) pouze v případě specifických provozů např. shromažďovací prostory (velká divadla či přednáškové sály, obchodní domy, multikina), skladovací haly, rozsáhlé a uzavřené podzemní garáže Úniková cesta sousedním požárním úsekem (PÚ) = NÚC s následující zásadou: PÚ 1 PÚ 2 PÚ 3 PÚ 4 VP CHÚC NÚC přes více než 1 sousední požární úsek není možná! 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty PÚ hromadná garáž PÚ kotelna PÚ rodinný dům NÚC příklad z praxe rodinný dům (vila) NÚC PÚ kotelna PÚ rodinný dům PÚ hromadná garáž (pouze vrata) PÚ rodinný dům venkovní prostranství = VELKÝ PROBLÉM 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Je schodiště v atriu ÚC? Prostor bez požární rizika? CHÚC? Schodiště = NÚC ČVUT v Praze Fakulta stavební atrium budovy C ochozy od poslucháren = ÚC směřující na volné prostranství nebo na schodiště (CHÚC) Atrium po většinu roku PÚ bez požárního rizika při výstavách a nejrůznějších akcích mění svůj charakter. 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

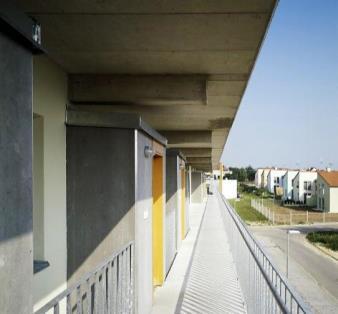

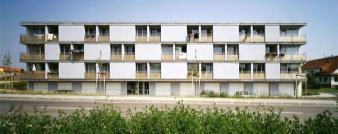

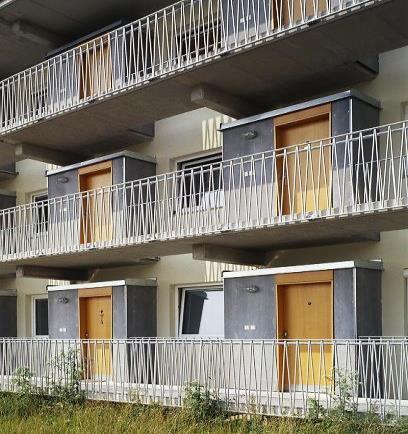

5 Venkovní komunikace (pavlače, balkony schodiště) = NÚC, pokud nejsou od vnitřních prostor požárně odděleny opačném případě lze i hodnotit i jako CHÚC A nebo B Požárně nebezpečný prostor okna z bytu Zdroj: Burian Křivinka Architekti 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Nechráněné únikové cesty (NÚC) lze použít ke spojení: 1) jednotlivých prostorů uvnitř PÚ s volným prostranstvím nebo s CHÚC 2) nadzemních podlaží mezi sebou nebo s volným prostranstvím, pokud výškový rozdíl podlah takto spojených podlaží nepřesahuje 9 m 3) dvou podzemních podlaží mezi sebou 4) prvního podzemního podlaží s volným prostranstvím 5) prvního podzemního podlaží s nadzemním podlažím za předpokladu, že NÚC je požárně oddělena nebo v případě požáru oddělitelná od ostatních prostorů nadzemního podlaží, tj. i od CHÚC z nadzemních podlaží Některá další specifika pro NÚC v projekčních normám řady ČSN Příklad: ČSN kategorie obytných budov OB2 bytový dům NÚC jako chodba spojující byty a CHÚC NÚC jako schodiště spojující max. 12 bytů s VP u objektu s h 9 m 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Náplň přednášky 1. Obsazení objektu osobami 2. Nechráněné únikové cesty (NÚC) 3. Chráněné únikové cesty (CHÚC) 4. Počet a mezní délky únikových cest 5. Šířky únikových cest a dveře na únikových cestách 6. Závěr výtahy, nouzové osvětlení, značení únikových cest 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

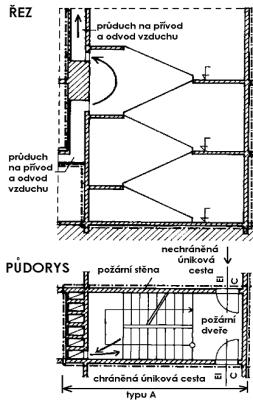

6 Důležité zásady pro CHÚC samostatný PÚ, případně jeho součástí může být recepce nebo sociální zařízení (p n 15kg/m 2 ) nejčastěji jde o schodišťový prostor vždy končí na volném prostranství (např. včetně chodby k východu) vždy konstrukce DP1 (event. dveře mohou být DP3) pozor na krov nad CHÚC (řešení = např. strop nebo samonosný požární podhled) požární větrání velké výměny vzduchu minimalizovat plochu a tím i objem CHÚC min. II. SPB, III. SPB h 30 m a IV. SPB pro h 45 m (případně vyšší SPB pro větší kapacitu CHÚC) téměř žádné požární zatížení kromě hořlavých výrobků třídy reakce na oheň B až D v k-cích oken, dveří, madel zábradlí a kromě přesně daných výjimek (např. recepce, sociální zařízení nebo Vyhláška 23/2008 Sb., Příloha 6A) podlahová krytina: třída reakce na oheň C fl -s1 v Praze přísnější požadavek na i s = 0 mm/min. reakce na oheň A1 fl nebo A2 fl Vyhláška 26/1999 Sb. CHÚC typu A, B nebo C (výškové, případně délkové omezení) nesmí sloužit pro zásobování (např. prodejna) ad. 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Požární větrání Požární větrání v objektech obecně je možné rozdělit na 2 případy: 1) zařízení pro odvod kouře a tepla (ZOKT) více viz další přednášky (PBZ) 2) větrání CHÚC jeden z nedůležitějších aspektů podmiňující bezpečnost CHÚC Požární větrání CHÚC Přirozené větrání Nucené větrání Přetlakové větrání V určitých případech lze řešit kombinované větrání (nucený přívod a přirozený odvod vzduchu) riziko negativního vzájemného ovlivňování vedoucímu až ke zhoršení výsledného větracího efektu! účinnost musí být početně prokázána Návrh nuceného a přetlakového větrání vždy zajišťuje specialista projektant VZT Eliminace ohrožení osob zplodinami hoření = bezpečná evakuace osob na CHÚC: zředění přitékajících zplodin do CHÚC na koncentraci 1% (max. 2%) zajišťováno přirozeným nebo nuceným větráním vytvoření přetlaku vzduchu eliminující tok zplodin do CHÚC min. 25 Pa nebo 12,5 Pa při instalaci SHZ 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Přirozené požární větrání v CHÚC Funkční princip = komínový efekt v CHÚC způsobený rozdílem hustot vzduchu v interiéru nebo exteriéru budovy rovněž vliv větru, tvaru budovy apod. normální komínový efekt Možnosti přirozeného větrání: 1) otvory (okna, dveře) v každém podlaží 2) otvory v nejnižším a nejvyšším místě v CHÚC 3) větrací průduchy reverzní (opačný) komínový efekt např. klimatizovaná budova a horký letní den (též efekt sjíždějících výtahů) použitelné pro CHÚC typu A nebo typu B s požární předsíní 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

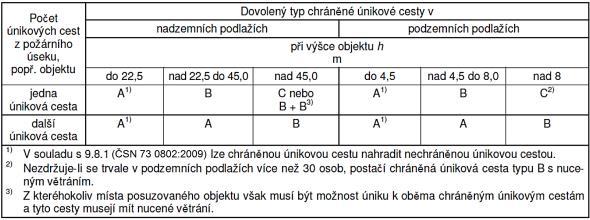

7 Přirozené větrání otvory v každém podlaží CHÚC A větrací otvory o aerodynamické ploše: 10 % z podlahové plochy CHÚC v daném podlaží nebo min. 2 m 2 okenní křídlo b okenní křídlo h CHÚC B s požární předsíní plocha otvorů na schodišti se oproti CHÚC typu A zvětšuje min. o 25 % samostatně větraná předsíň o min. 5m 2, min. rozměr 1,5 m o okno o geometrické ploše min. 1,4 m 2 o zvětšení předsíně v případě vyústění výtahů nebo je-li více osob apod. kouřotěsné dveře se samozavíračem do prostoru schodiště aerodynamická (průtočná) plocha větracího otvoru = 60 % z celkové geometrické plochy není-li prokázáno jinak S o = 0,6. b. h 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Přirozené větrání otvory v nejvyšším a nejnižším místě větrací otvor pro CHÚC A o ploše min. 2 m 2 v nejvyšším místě (okno, světlík) a stejně velkým otvorem pro přívod vzduchu v nejnižším podlaží (např. vstupní dveře nebo okno) pro CHÚC B s požární předsíní, tj. pouze pro schodišťový prostor plocha se oproti CHÚC zvětšuje o 25 % oba otvory samočinně otvíravé o tlačítkový hlásič nejlépe v každém podlaží, vždy ve vstupním podlaží o kouřový hlásič lépe více o řídící ústředna event. řízeno EPS o UPS (autonomní náhradní zdroj elektrické energie) horní otvor: slouží i jako běžné větrání; třída reakce na oheň A1 až C; otvíraní dimenzováno NÚC na zatížení sněhem a větrem 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Samočinně otvíravý otvor v nejvyšším místě CHÚC Zdroj: FK Servis + V. Kupilík (fotoarchiv) Příklady samočinně otvíravých mechanismů oken: dovnitř sklápěcí vně vyklápěcí dovnitř otevírací 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

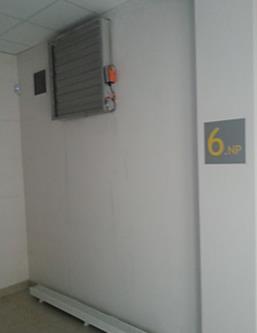

8 Přirozené větrání průduchy pouze pro CHÚC A většinou samostatný větrací průduch pro každé podlaží průduch jednak přivádí čerstvý vzduch a jednak i odvádí případné zplodiny hoření plocha průduchu min. 1 % z plochy části CHÚC, kterou mají větrat nejméně často používaný způsob přirozeného požárního větrání s nímž se lze setkat spíše u starších objektů stavebně komplikovaného řešení nízká účinnost větracího systému Závěr k přirozenému větrání CHÚC: nejméně stabilní a spolehlivý větrací systém závislý na mnoha faktorech (např. na rozdílu teplot uvnitř a vně budovy, směru a rychlosti větru, poloze výšce větracích otvorů, tvaru budovy ) doporučeno pro nižší objekty (např. do 5 NP) 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Nucené větrání CHÚC Intenzita větrání (násobnost výměny vzduchu) vyjádřena rovnicí: I = V O [hod-1 ] kde: V [m 3 /hod] objemový průtok venkovního vzduchu dáno výkonem přívodního požárního ventilátoru O [m 3 ] objem větraného prostoru CHÚC A I = 10 hod -1 + UPS na 10 min. CHÚC B s požární předsíní I = 12,5 hod -1 (navýšeno o 25 %) + UPS na 30 min. (45 min. slouží-li CHÚC i jako tzv. zásahová cesta pro hasiče) nejčastěji nucený přívod a přirozený odvod (regulační klapka, samotížná žaluzie, ) vytváří mírný přetlak v CHÚC omezující průnik zplodin hoření do CHÚC přetlak není návrhovou ani provozně sledovanou veličinou průnik kouře lze předpokládat naředění čerstvým vzduchem eventuálně VZT přívodní/ odtahové potrubí s vyústkami na jednotlivých podlažích vyšší objekty; CHÚC pouze v PP nebo uvnitř dispozice objektu (nedosahující střechy) apod. požární ventilátor + event. VZT potrubí mohou být součástí PÚ CHÚC účinný a spolehlivý větrací systém CHÚC A v 2 a dalším PP musí být větrána vždy nuceně; u CHÚC B všechna PP nuceně 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Příklad nuceného větrání 1.PP 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

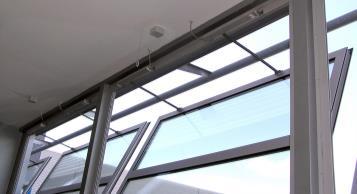

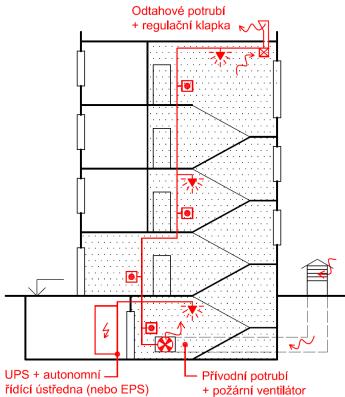

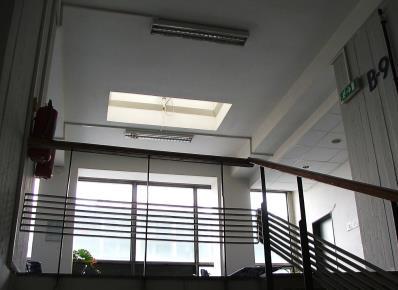

9 Kombinovaný způsob požárního větrání ČVUT v Praze, Fakulta stavební budova B Samočinně otvíravý střešní světlík impulz k otevření a spuštění nuceného přívodu vzduchu zajišťuje EPS 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Přetlakové větrání CHÚC CHÚC C CHÚC B bez požární předsíně (tj. dispozičně stejné jako CHÚC A) Cíl = přetlak vzduchu (zajistí ventilátor) zcela zabrání případně výrazně omezí pronikání zplodin hoření do CHÚC Průtok přiváděného vzduchu je proměnný a zpravidla výrazně vyšší než u nuceného větrání nejúčinnější větrací systém též projekčně a montážně nejnáročnější a nejdražší 2 základní požární scénáře (kritéria) používané pro návrh přetlakového větrání: 1) kritérium pro rozdíl tlaků (10 50 Pa) všechny dveře na schodiště zavřeny stav běžného provozu v okamžiku vzniku požáru (den, noc, víkend apod.) 2) kritérium rychlosti proudění vzduchu (0,75 2 m/s) otevřenými dveřmi otevřeny vždy dveře ve vstupním podlaží a jedny nebo více dalších dveří Sledována je rovněž síla na klice (max. 100 N) potřebná pro otevření dveří (riziko zejména pro děti, seniory apod.) 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Přetlakové větrání CHÚC Pro nižší budovy přívodní potrubí + ventilátor pouze v nejnižším podlaží Pro vyšší budovy (h > 45 m) instalace vertikálních vzduchovodů zajišťující rovnoměrnou dodávku vzduchu po výšce CHÚC CHÚC B bez předsíně Typ CHÚC Hodnota přetlaku schodiště / předsíň CHÚC C vždy se samostatně a přetlakově větranou předsíní UPS (je-li CHÚC též zásahová cesta) B bez předsíně 25 Pa (při instalaci SHZ nebo DHZ postačí 12 Pa) 30 min. (45 min.) C 50 / 25 Pa (při instalaci SHZ nebo DHZ postačí 37,5 / 12,5 Pa) 45 min. (60 min.) 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

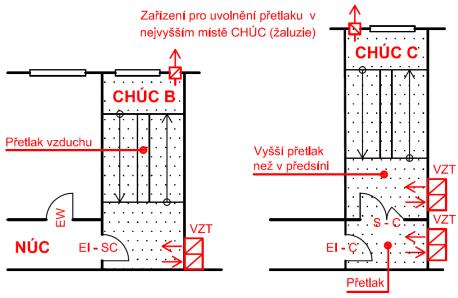

10 Přetlakové větrání CHÚC 3 nezbytné komponenty pro funkčnost systému: 1) Zařízení pro přívod vzduchu do CHÚC 2) Zařízení pro uvolnění přetlaku v CHÚC 3) Zařízení pro odvod kouře a vzduchu z prostoru, kde hoří. Jedná se např. o: samočinně otvíravé okno v obvodové stěně nebo šachta se samočinně otvíravou klapkou s vyústěním nad střechu apod. Legenda: (1) = venkovní prostředí, (2) = prostor se zvýšeným tlakem, (3) = uvolnění přetlaku, (4) vnější netěsnost, (5) = oblast požáru, (6) odvětrací otvory, (7) = přívod vzduchu, (8) = přívodní ventilátor, (9) = přívodní potrubí Zdroj: Ing. Stanislav Toman Projektová kancelář ÚT+VZT 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Jaký typ CHÚC použít? Rozhodující je výška (hloubka) posledního užitného nadzemního (podzemního podlaží) v objektu event. počet osob Zdroj: ČSN :2009, Tab. 16 Objekty s hořlavým k-čním systémem (nejčastěji dřevostavby) a požární výškou 9 < h 12 m musí mít zřízeny CHÚC, tj. k-ce DP1 v CHÚC musí být staticky nezávislé na k-cích DP2 nebo DP3! 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Náplň přednášky 1. Obsazení objektu osobami 2. Nechráněné únikové cesty (NÚC) 3. Chráněné únikové cesty (CHÚC) 4. Počet a mezní délky únikových cest 5. Šířky únikových cest a dveře na únikových cestách 6. Závěr výtahy, nouzové osvětlení, značení únikových cest 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

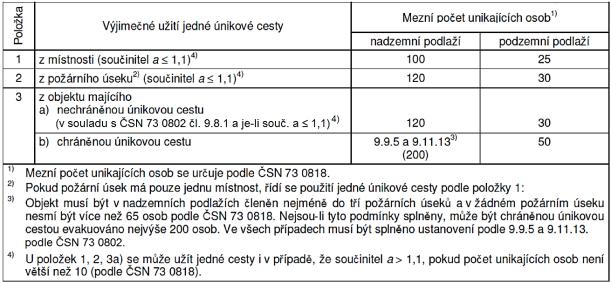

11 Zdroj: ČSN :2009, obr. 7 Počet únikových cest (ÚC) Zásada: Z každého místa v PÚ, popř. objektu, musí dosažitelné nejméně 2 samostatné ÚC vedoucí různém směrem na volné prostranství! kromě přesně daných normových výjimek, u kterých postačí 1 ÚC. 2 obecné požadavky na pro výjimečnou možnost 1 směru úniku: omezený počet evakuovaných osob z místnosti, PÚ nebo objektu jako celku vyhovující mezní délky pro ÚC 1 směr úniku se nesmí použít zejména: pro > 12 osob neschopných samostatného pohybu nebo se sníženou schopností pohybu (kromě případu náhodného výskytu nebo jde o < 10 % celkového počtu) v objektu, kde se v kterémkoliv PÚ s h p > 45 m vyskytuje > 40 osob Osoby neschopné samostatného pohybu: osoby se sníženou zrakovou schopností, osoby imobilní (např. na lůžku), děti do 3 let věku (kojenecké ústavy, jesle) a osoby pod dozorem (např. věznice, nápravná zařízení) Osoby s omezenou schopností pohybu: snížená sluchová schopnost nebo pohyblivost (např. invalidé, rehabilitační a ambulantní zařízení), děti 3 6 let, senioři > 60 let apod. 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Výjimečné použití jedné únikové cesty Zdroj: ČSN :2009, Tab. 17 Bytové domy (kategorie budov OB2) postačí 1 CHÚC A pro h 22,5m; 1 CHÚC B pro h 30 m (max. 12 bytů na podlaží) a 1 CHÚC C pro h 45m (max. 5 bytů na podlaží) Maximální kapacita pro 1 CHÚC: 1 CHÚC A max. 450 osob, 1 CHÚC B max. 650 osob, 1 CHÚC C max. 900 osob 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty nebo 2 směry úniku? Spojnice kteréhokoliv místa místnosti se 2 východy svírají: úhel < 45 = 1 směr úniku východ jsou vzájemně příliš blízko úhel 45 = 2 směry úniku osoby začínají mít možnost výběru Přípustné pro 1 směr úniku Geometrická metoda body uvnitř nebo na hranici kruhu spojené s oběma východy mají úhel 45, tj. přípustné pro 2 směry úniku Střed 90 1/2 1/2 Nepřípustná oblast v místnosti nesprávně umístěné východy 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty doporučeno max. 60 m 11

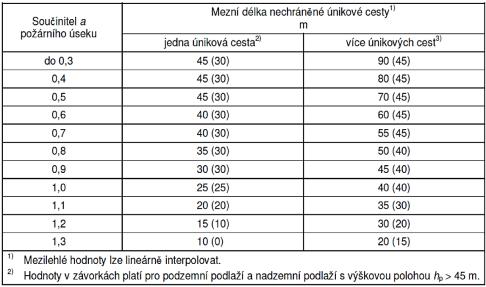

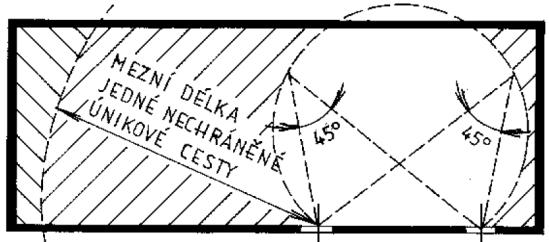

12 Mezní délky únikových cest Mezní délky (l max ) se určují pro: CHÚC A jedná-li se o jedinou možnost l max = 120 m (měřeno od nejvzdálenějšího vstupu do CHÚC po východ volné prostranství) NÚC l max je proměnná mezní délka v závislosti na provozu a počtu únikových možnosti Součinitel rychlosti odhořívání používaný při výpočtu p v [kg/m 2 ]: a = a n. p n + a s. p s p n + p s Zdroj: ČSN :2009, Tab PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Mezní délka NÚC je měřena: odněkud někam KAM: do CHÚC nebo na volné prostranství (VP) ODKUD: z nejvzdálenějšího místa většího posuzovaného prostoru nebo od dveří do bytu nebo menší místnosti nebo ucelené skupiny místností, pokud splňují následující kritéria: max. 100 m 2, max. 40 osob, max. 15 m ke východovým dveřím Specifické mezní délky NÚC mohou požadovat i projektové požární normy ČSN Příklad: ČSN OB2 (bytový dům) chodba (NÚC) od bytů na CHÚC max. 20 m pro 1 směr úniku do CHÚC a max. 40 m pro 2 směry úniku. Posouzení skutečné a mezní délky NÚC: l NÚC, skutečná l max Legenda: B = byt K = kancelář 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Mezní délka NÚC lze prodloužit Mezní délky pro NÚC mohou činit problémy zejména pro 1 směr úniku, rozsáhlé prostory (např. velkoprostorové kanceláře, galerie, atria ), prostory v PP apod. Tabulkové mezní délky NÚC (l max ) lze prodloužit (o max. 50 %) v těchto případech: a) PÚ je vybaven trvalým PBZ se zvukovou výstrahou signalizující požár a vyzývající k evakuaci l max, prodloužená = l max. 1/c b) PÚ je na úrovni přilehlého terénu s výškovým rozdílem nejvýše 0,6 m, souč. a 1,1 a z PÚ vedou náhradní únikové možnosti l max, prodloužená = l max. 1,5 c) V posuzovaném PÚ je souč. a 1,1, max. 10 osob se zdržením 6 hod./den l max, prodloužená = l max. 1,5 d) NÚC prochází jako druhá nebo další ÚC z PÚ přes sousední PÚ, ve kterém je zajištěna průchodnost po celou dobu evakuace osob; l max se může zvětšit o délku cesty sousedním PÚ (v závislosti na souč. a), pokud v tomto PÚ: (1) je hodnota souč. a 1,1; (2) není prostředí s nebezpečím výbuchu (dle ČSN ); (3) nejsou zpracovávány nebo uskladňovány žíravé či jedovaté plyny Pokud sousední PÚ je bez požárního rizika, může tato cesta tvořit jedinou NÚC. e) Místo NÚC je užito požárně větrané ČCHÚC (např. dle ČSN ) l max, prodloužená = l max. 1, PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

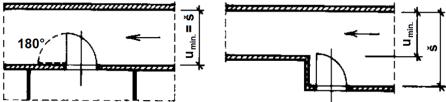

13 Náplň přednášky 1. Obsazení objektu osobami 2. Nechráněné únikové cesty (NÚC) 3. Chráněné únikové cesty (CHÚC) 4. Počet a mezní délky únikových cest 5. Šířky únikových cest a dveře na únikových cestách 6. Závěr výtahy, nouzové osvětlení, značení únikových cest 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Šířky únikových cest Posouzení šířky ÚC v kritických místech: místa zúžení (např. dveře, schodišťová ramena ) místa s největším počtem osob (např. schodiště ve vstupním podlaží, chodby, východové dveře na VP ) E. s Požadovaný počet únikových pruhů: u = [-] K zaokrouhlení výsledku: 1 (min. na NÚC) 1,5 (min. na CHÚC) 2 2,5 3 3,5 4 kde: E počet osob v posuzovaném místě (dle požárního výpočtu obsazení) s součinitel vyjadřující podmínky evakuace (obvykle s = 1); rozhoduje: o charakter pohybu osob schopné, omezená schopnost, neschopné o způsob evakuace současná nebo postupná (organizovaná) K počet evakuovaných osob přípustných pro 1 únikový pruh; rozhoduje: o typ únikové cesty NÚC nebo CHÚC (A, B, C) o směr pohybu osob rovina, po schodech dolů / nahoru Posouzení: požadovaná ; šířka skutečná šířka = u. 550 mm Šířka pruhu pro osobu: 600 mm stavařsky 550 mm požárně součinitelé s a K = tabulková hodnota (viz cvičení nebo ČSN ) 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Dveře na únikových cestách (podrobněji Sylabus nebo ČSN : 2009 čl. 9.13) Dveře na ÚC (u ostatních ÚC začíná) otvíravé ve směru úniku; proti směru úniku se mohou otvírat: o dveře z bytu o dveře, kde ÚC začíná (viz obr.) o dveře na VP nebo do pasáží apod., kde prochází max. 200 osob nesmí mít prahy s výjimkou dveří, kde ÚC začíná schodiště + chodby dveře nesmí zužovat průchodnou šířku Řešení dveří otvíravých do prostoru ÚC = dveře otvíravé o 180 nebo dveře zapuštěné do místnosti stavařská typologie na schodišti! 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

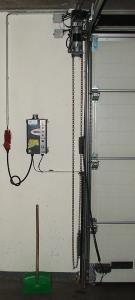

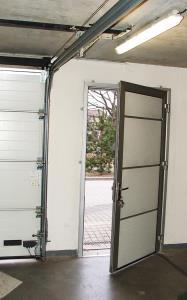

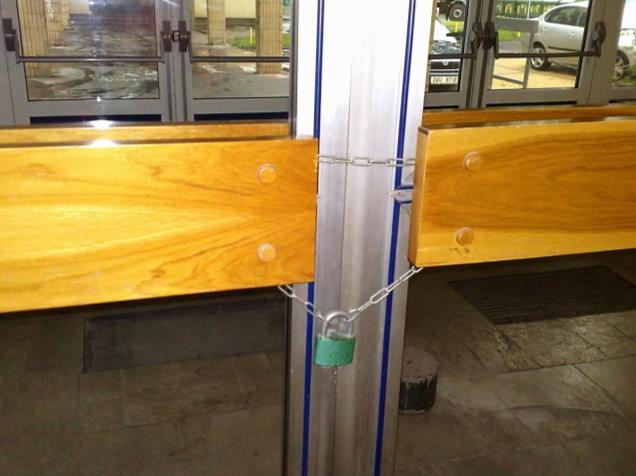

14 Garážová vrata jako úniková cesta Řetěz pro ruční otevření vrat Samotná garážová vrata mohou tvořit pouze 2. a další ÚC pokud: vestavěné dveře při ploše vrat > 4m 2 možnost ručního otevření (řetěz) nebo lépe další dveře 0,8 m vedle vrat! Jsou dveře vedle vrat ÚC? Dveře na fotografii nejsou otvíravé ve směru úniku ani nejsou označeny jako únikový východ, jsou uzamčeny, tj. dveře ani vrata nejsou únikovou cestou! 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Náplň přednášky 1. Obsazení objektu osobami 2. Nechráněné únikové cesty (NÚC) 3. Chráněné únikové cesty (CHÚC) 4. Počet a mezní délky únikových cest 5. Šířky únikových cest a dveře na únikových cestách 6. Závěr výtahy, nouzové osvětlení, značení únikových cest 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Výtahy 1) Běžný osobní / osobonákladní výtah v případě výpadku proudu sjezd do nejbližší stanice, otevření dveří bez možnosti ovládání 2) Evakuační výtah v případě požáru sjezd do určeného podlaží + dále již řízen proškolenou obsluhou; svoz osob z vyšších podlaží budovy h > 45 m, budovy > 3NP a > 10 osob se sníženou nebo omezenou schopností pohybu, nemocnice, budovy > 3 NP pro ubytování > 20 osob, shromažďovací prostory osob apod. 3) Požární výtah odstavení v případě požáru pro dopravu hasičů a zásahové techniky do všech podlaží (zejména budovy h > 45 m) Všechny výtahy musí být označeny, a to vně na dveřích výtahové šachty i uvnitř výtahové kabiny. E + P výtah nejlépe součástí CHÚC (nejlépe v požární předsíni) nebo musí ústit do PÚ bez požárního rizika. Daná minimální velikost a provedení výtahové kabiny pro E a P Speciální kabeláž pro E a P (třída reakce na oheň B2 ca s1 d0 + požární odolnost) + napojení na záložní zdroj elektrické energie (P výtah 45 min., E výtah dle předpokládané doby evakuace) 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty

15 Závěr Rozpor: dle ČSN EN 1838 minimální doba svícení nouzového únikového osvětlení 1 hodina! Nouzové osvětlení únikových cest dle ČSN : o 15 min. pro CHÚC A, ČCHÚC, garáže v PP, NÚC, 30 min. pro CHÚC B, 45 min. pro CHÚC C a 60 min. pro CHÚC sloužící jako vnitřní zásahová cesta pro hasiče o autonomní svítidla (dobíjitelný akumulátor) nebo svítidla s možností napájení z náhradního zdroje elektrické energie (UPS baterie, diesel agregát apod.) NÚC: doba evakuace t u doba zakouření t e (2,5 m event. 1,9 m v garážích) (obchodní domy, atria, shromažďováky, sklady ) event. návrh ZOKT Značení ÚC (ČSN ISO 3864) zřetelné označení směru úniku se zásadou viditelnost od značky ke značce všude tam, kde východ na VP není přímo viditelný, tam kde se mění směr úniku nebo kde dochází ke křížení komunikací či změně výškové úrovně (schody) fotoluminiscenční nebo podsvícené tabulky Zvuková zařízení (domácí rozhlas) s nuceným poslechem např. pro postupnou evakuaci nebo pro větší shromažďovací prostory apod. Problematika únikových cest je značně široká více viz Sylabus pro cvičení, kmenové a projektové normy řady ČSN , Vyhláška 23/2008 Sb. ad. 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty Děkuji Vám za pozornost. 124 PPR 124 KP7A M. Pokorný Přednáška 5: Únikové cesty
