Izolační střešní a stěnové panely Česká republika 10/2018. Příslušenství. Kompletní dodávky pro všechny typy budov

Transkript

1 Izolační střešní a stěnové panely Česká republika 10/2018 říslušenství Kompletní dodávky pro všechny typy budov

2 Obsah

3 říslušenství 3 Úvod Klempířské lemovací prvky Manžety Odvodňovací systémy Systém venkovních žlabů Systém vnitřního odvodnění mezistřešní a zaatikové žlaby Tabule plechu, plech ve svitcích Svislé krycí lišty Žaluzie Rohové panely rosvětlovací panely, světlíky a sunizery Střešní prosvětlovací panely KS1000 C, KS1000 C double skin Střešní prosvětlovací panel KS1000 HTL Stěnový prosvětlovací panel KS1000 WL Tubusový světlovod Sunizer Střešní světlíky Mechanismy ochrany proti požáru Výrobky z hliníku rostupy pro střešní okna Střešní prostupy Architektonické prvky a speciální konstrukce Hliníkové rámy oken Těsnění a výplně Lisované pozinkované profily Safety bezpečnostní prvky na střechy Upevňovací prvky rotisněhové zarážky

4 4 říslušenství Úvod Kingspan příslušenství vyrábí celou řadu prvků, které mohou být navrženy tak, aby zvýraznily architektonické rysy budovy. Veškeré prvky příslušenství vhodně doplňují kompletní izolační střešní a stěnové systémy a nabízejí komplexní řešení celkového opláštění budov.

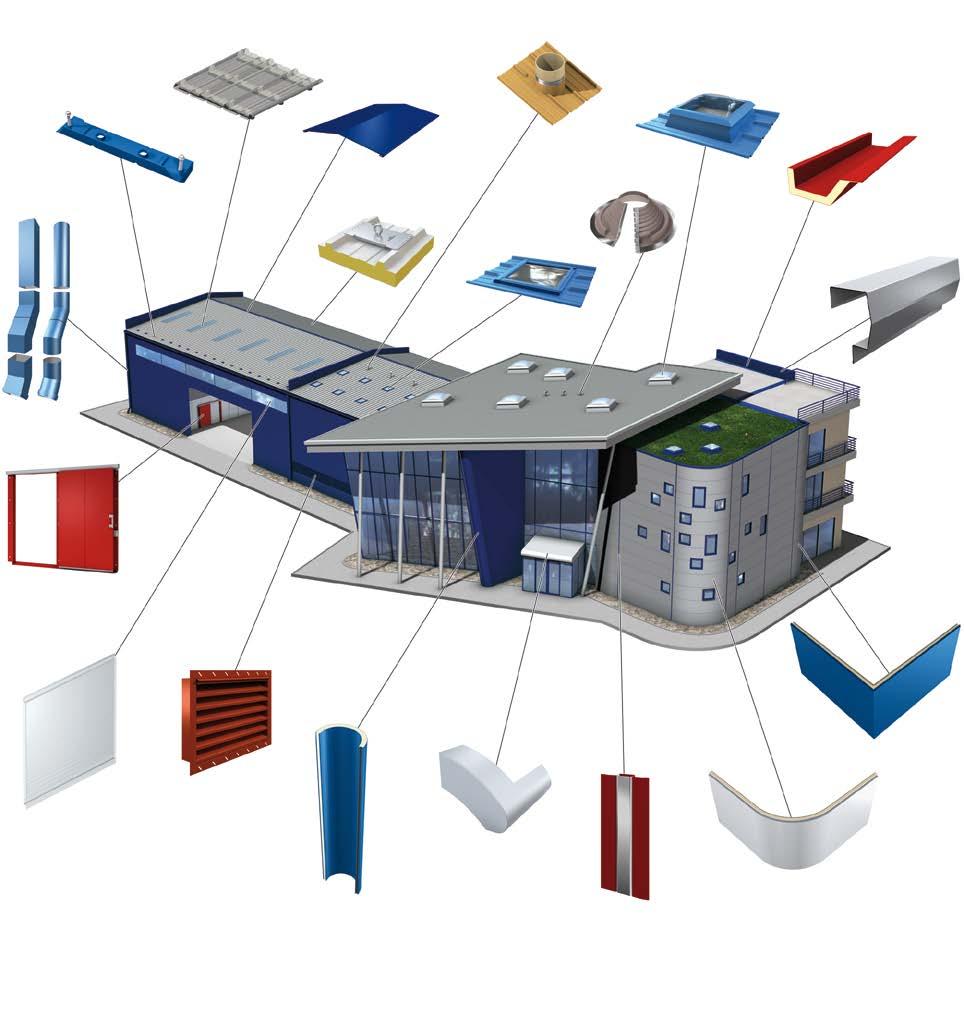

5 Úvod říslušenství 5 Široká škála příslušenství nabízí jak hranatý a půlkulatý systém žlabů, tak izolované žlabové systémy, žaluzie, prosvětlovací panely a velkou řadu typizovaných i atypických lemovacích prvků a izolačních panelových systémů. V případě potřeby dodáme pro dokončovací práce potřebný počet tabulí plechu v odpovídající délce a typu povrchu. Možnost využít širokou nabídku příslušenství je velkou výhodou pro konzultanty a montážní firmy, které tak mohou investorovi zajistit kompletní nákup výrobků odpovídajících nejvyšším standardům kvality a poskytujících požadovanou záruku stavebním firmám. Sněhový zachytávač Střešní prosvětlovací panel Hřebenový prvek Střešní prostup komín Střešní zateplený prostup světlík Zateplený žlab Odvodnění střechy Bezpečnostní prvky na střechy Střešní prostup okno Manžeta Atikový prvek Chladírenské a mrazírenské dveře Rohový panel Žaluzie Stěnový prosvětlovací panel Obloukový rohový panel Architektonický prvek na zakázku Svislé krycí lišty Obloukový rohový panel Spojovací materiál lech ve svitcích Lisované pozinkované profily Těsnění a výplně profilů

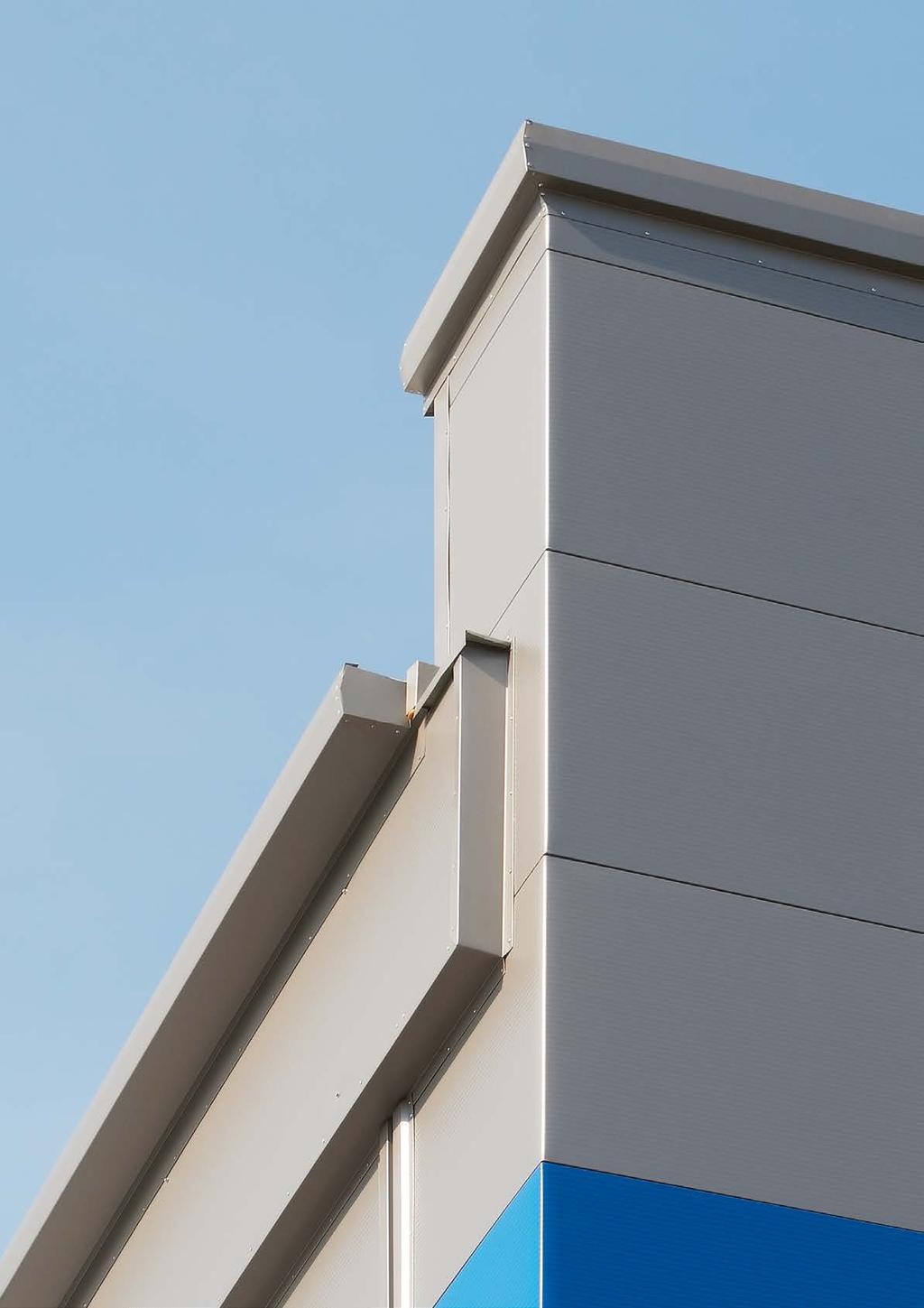

6 6 říslušenství Klempířské lemovací prvky

7

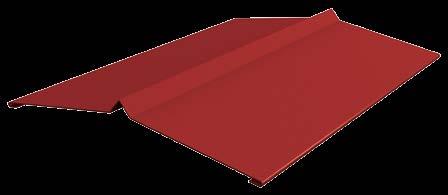

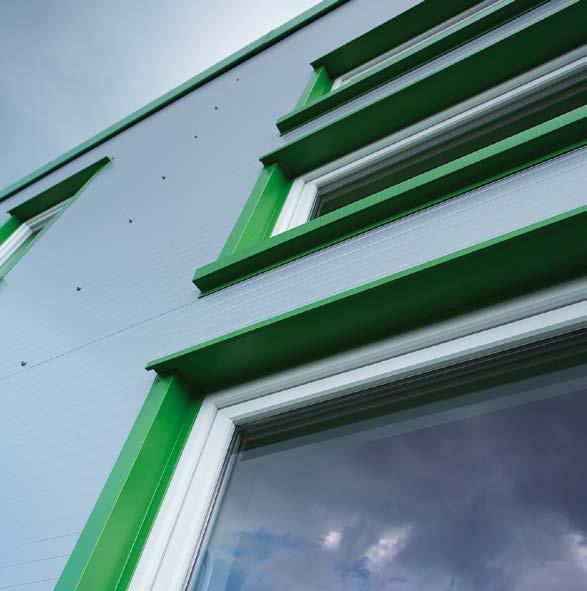

8 8 říslušenství Klempířské lemovací prvky Klempířské lemovací prvky pro kompletaci střešních a stěnových systémů Kingspan jsou vyráběny z povrchově upraveného pozinkovaného plechu v maximální šířce mm a délce do mm (doporučená délka lemovacích prvků je mm). U tmavých odstínů doporučujeme konzultaci, pokud požadovaná délka přesahuje mm. Střešní lemovací prvky hřebenové prvky dilatace lemování světlíků napojení střešních panelů na zeď napojení střešních panelů na stěnu z panelů lemování štítů lemování atik lemování žlabů Stěnové lemovací prvky lemování rohů a koutů krycí lišty spoje panelů napojení panelů na stěny sousedních objektů lemování soklů Lemovací prvky napojení střecha / stěna štít atika žlabové detaily Lemování otvorů lemování oken, dveří a vrat lemování žaluzií

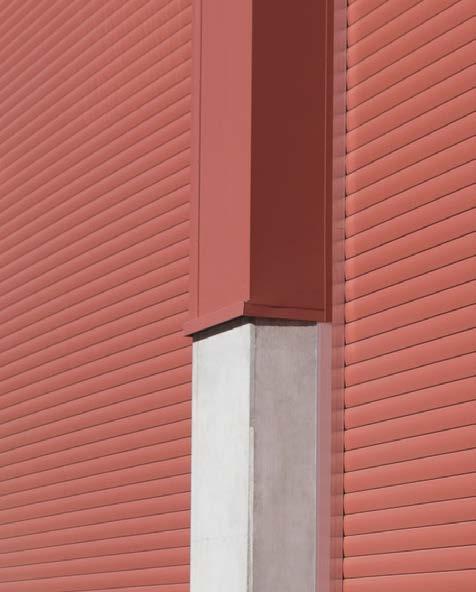

9 Klempířské lemovací prvky říslušenství 9 Materiálová specifikace Výchozí materiál ozinkovaný ocelový plech s povrchovou úpravou v maximální šířce mm (při plném rozvinutí) Barevné spektrum K dispozici jsou standardní barvy podle vzorníku Kingspan V případě požadavku speciálních barevných odstínů nás prosím kontaktujte Tloušťka plechu U standardních barev je dodávána tloušťka 0,6 mm. Jiné tloušťky lze dodat dle výrobních možností dodavatele (0,5 mm, 0,6 mm, 0,75 mm, pozinkovaný plech o tloušťce 1 mm). ovrchová úprava vnitřní strany olyesterový nátěr ovrchová úprava vnější strany ES / polyester 25 Vysoce odolná povrchová úprava o tloušťce 25 μm se střední životností vf2 (VDF) Vysoce odolná povrchová úprava o tloušťce 25 μm s vynikající stálostí barev LASTISOL Jednostranná, vysoce odolná povrchová úprava o tloušťce 200 μm, s vysokou životností a stálostí barev, velmi odolná vůči poškození během přepravy a instalace Kingspan Spectrum olyurethanová pololesklá povrchová úprava o tloušťce 50 μm s lehce zrnitým efektem. Nabízí vynikající trvanlivost a odolnost vůči povětrnostním podmínkám. Díky nadstandardní pružnosti velmi odolná vůči mechanickému poškození.

10 10 říslušenství Manžety

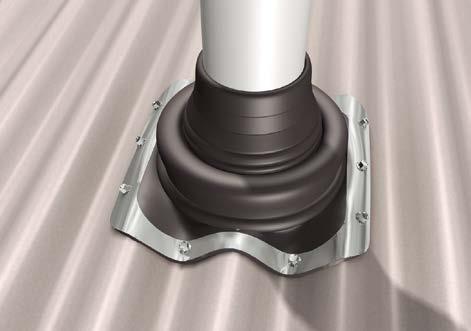

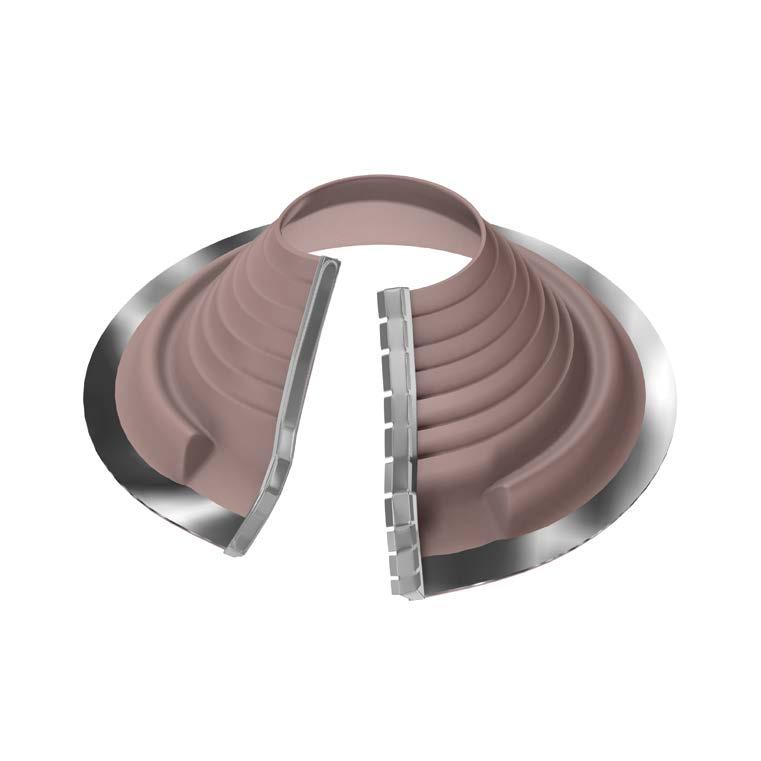

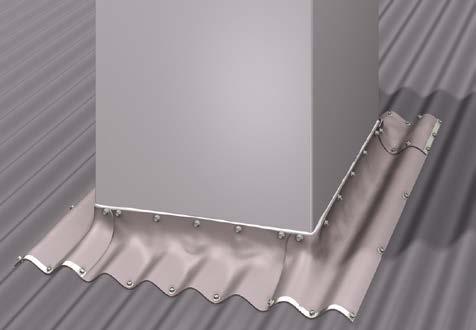

11 Manžety říslušenství 11 Vlastnosti ružné profilované hrdlo uzpůsobené teplotním délkovým změnám trubek Volný odtok dešťové vody oužitelné také pro těžce přístupná místa Utěsnění kruhových i čtvercových průřezů Nejpoužívanější typy manžet Dektite Square Výhody Dokonalé utěsnění potrubních vedení na střechách a stěnách oužití manžet zabraňuje vzniku únavových prasklin, které jsou časté u měkkých potrubních vedení Velká plocha základny zaručuje optimální umístění manžety na základnu, díky čemuž je montáž rychlá a spolehlivá Utěsnění profilu a potrubí v jedné pracovní operaci Snadné spojování, ideální pro opravy všech již existujících potrubních systémů Dektite EZi-Seal Dektite Retrofit Dektite Strip Flash po dohodě i jiné typy

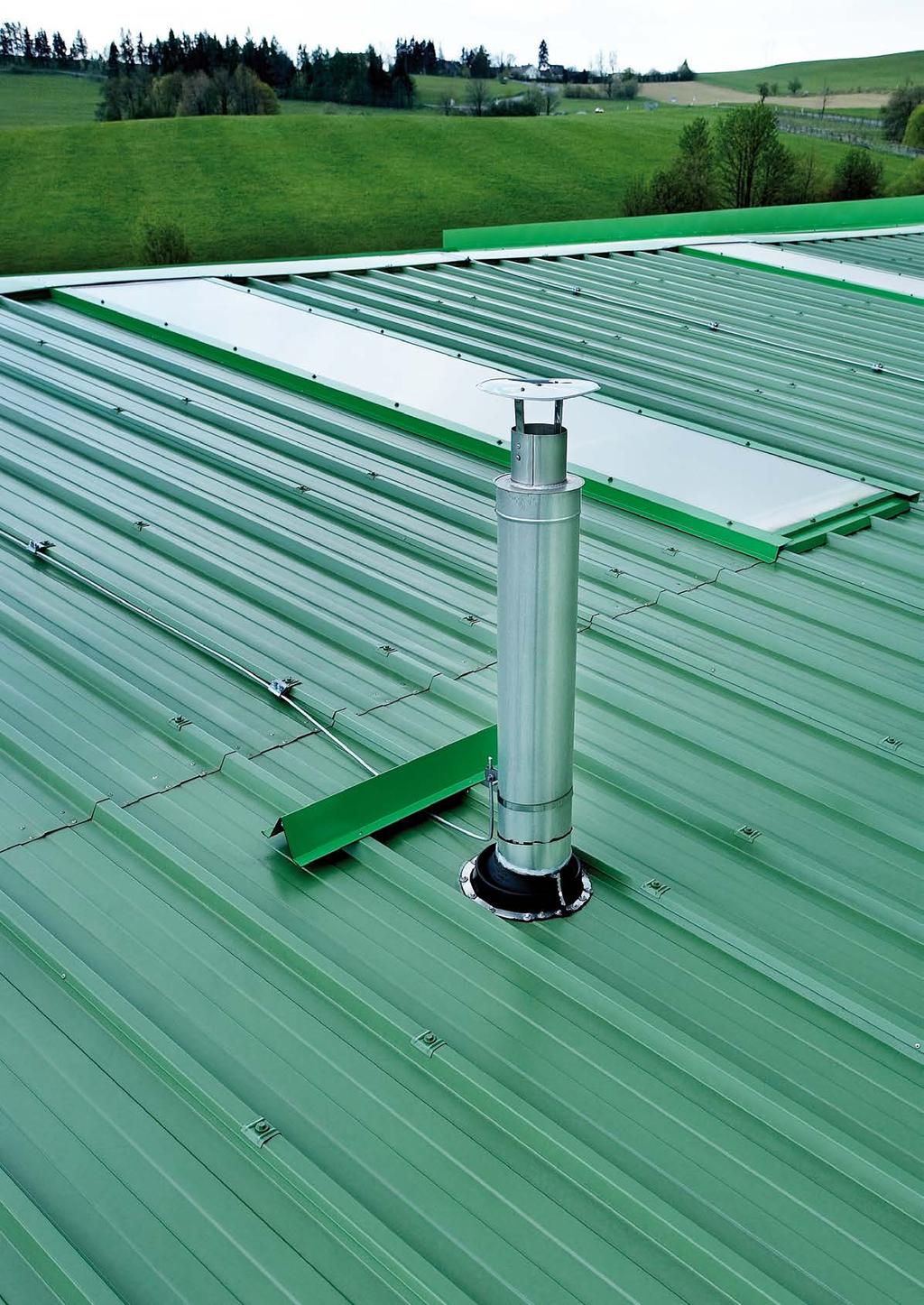

12 12 říslušenství Manžety rostup potrubí EDM manžeta mm mm d E trubka 23 oznámka: Kompletní instalace zahrnuje: prostupovou potrubní manžetu těsnicí materiál potřebné množství šroubů ro zdokonalení dodatečného těsnění prostupů lze podle průměru potrubí objednat hadicové objímky. Více naleznete v části říslušenství, nebo kontaktujte Technické oddělení Kingspan ohledně sortimentu hadicových objímek.

13

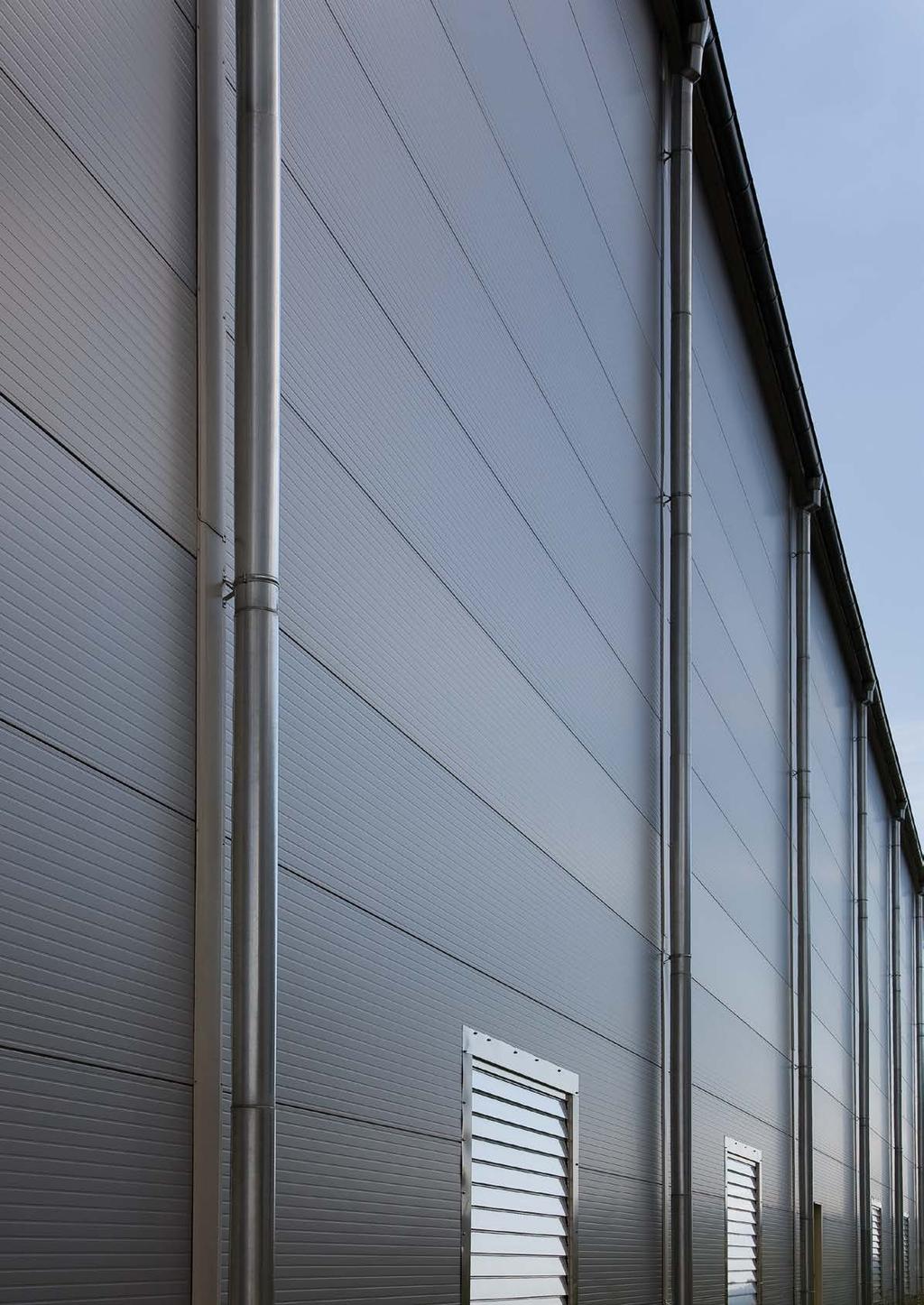

14 14 říslušenství Odvodňovací systémy

15

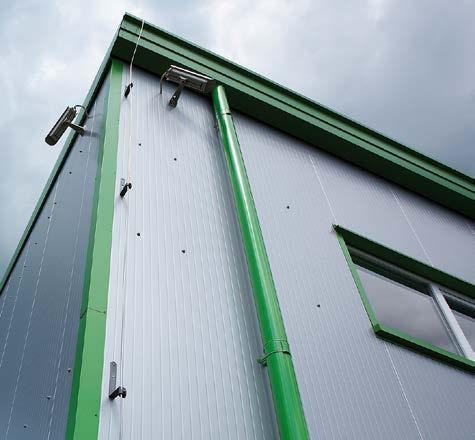

16 16 říslušenství Odvodňovací systémy Odvod dešťových srážek ze střechy do kanalizace je důležitou součástí střešního systému Kingspan nabízí systém venkovních žlabů pro pultové i sedlové střechy. Nabízíme řešení i pro vnitřní odvodnění střech. Technické oddělení Kingspan dodá v případě zájmu návrh odvodňovacích prvků pro Vaši stavbu. Venkovní žlaby dodáváme jak nezateplené, tak zateplené, v široké škále barev. Nespornou výhodou je jednoduchá a rychlá montáž na stavbě. Charakteristika odvodňovacích prvků Barevné sladění s opláštěním Jednoduchá a rychlá montáž Atraktivní vzhled Izolační vlastnosti srovnatelné s panely shodné tloušťky Maximální délka 7,5 m Systémy odvodnění střech odokapní žlabový systém Kingspan (hranatý profil) bezespádový odokapní žlabový systém (půlkruhový profil) Zateplený prefabrikovaný žlabový systém Kingspan bezespádový Mezistřešní žlab Zaatikový žlab Maximální tloušťka izolace zatepleného žlabu 120 mm, jiná tloušťka po dohodě s technickým oddělením.

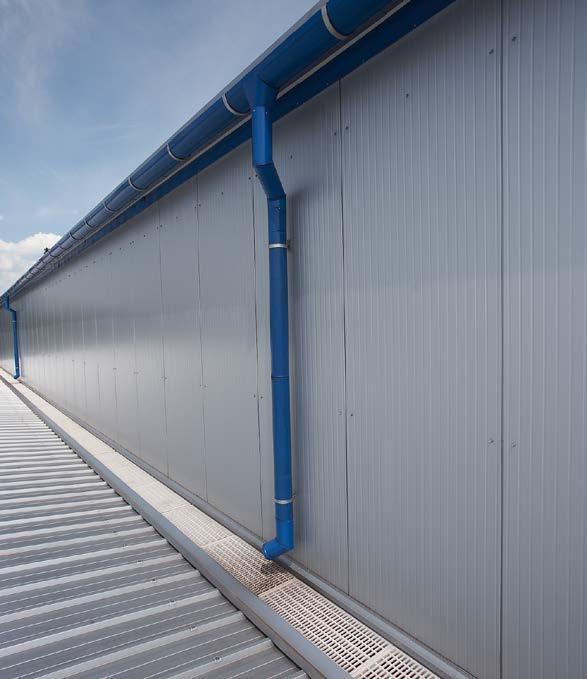

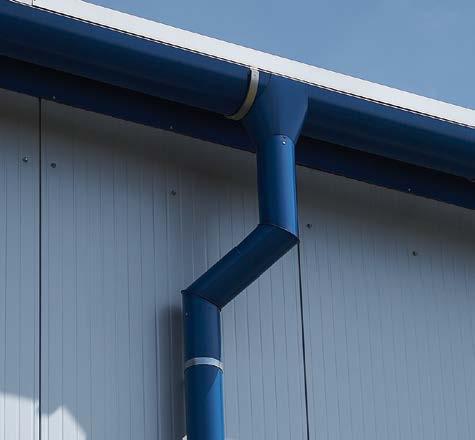

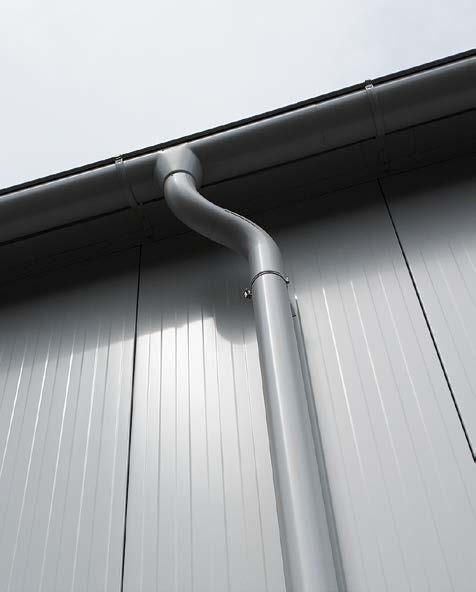

17 Odvodňovací systémy říslušenství 17 Systém venkovních žlabů Odvod dešťových srážek ze střechy do kanalizace je důležitou součástí střešního systému. Kingspan nabízí systém venkovních žlabů s hranatým nebo půlkruhovým profilem pro pultové a sedlové střechy bez atik. Bezespádové hranaté podokapní žlaby Bezespádové venkovní žlaby Kingspan jsou vyráběny z pozinkovaného plechu o tloušťce 0,6 mm s jednostrannou povrchovou úpravou (ES / polyester 25 μm nebo lastisol 200 μm) v délkách do mm. kapacita žlabu (standardní profil) = 11,8 l/s kapacita výtoku ( 100 mm) = 4,7 l/s kapacita výtoku ( 150 mm) = 9,1 l/s maximální rozteč výtoků = 15,0 m lze zhotovit i výtok s rozměrem 150 mm rvky systému podokapní žlab (spojky žlabu) dešťové svody hranaté, nebo kulaté držák žlabu žlabové hrdlo objímky dešťového svodu kolena římsová a výtoková Detail spoje žlabu příslušenství nýty šrouby INTERIÉR žlab žlabová spojka lepicí tmel K+D krytky lepidlo EXTERIÉR nýty z nerez oceli nebo Al/E žlab hmoždinky štít opěrka žlabu mm dešťový svod čtvercový podokapní žlab mm, mm, mm spojka žlabu (nebo s kulatým průřezem) 300 mm 500 mm rohový prvek žlab/štít objímka dešťového svodu oznámka Opěrka žlabu je standardně dodávána v barvě střechy.

18 18 říslušenství Odvodňovací systémy ro návrh a specifikaci systému je nutné určit typ střešního panelu, jeho tloušťku a spád střechy. očet a průměr vtoků je nutné navrhnout podle odvodnění plochy střechy. žlab K126 pro střešní panely RW a FF žlab K126 pro střešní panel RW tloušťky 160 mm žlab K232 pro střešní panel RT 90 (89) α α 35 X α α 35 X α 35 β X* (84) (173) 175 (173) 175

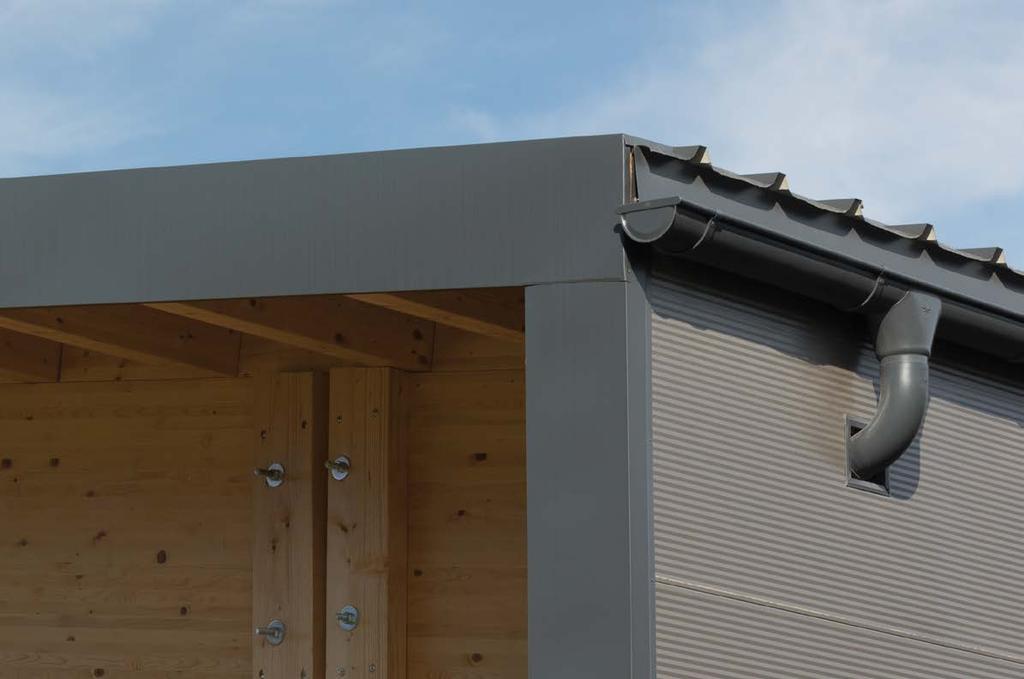

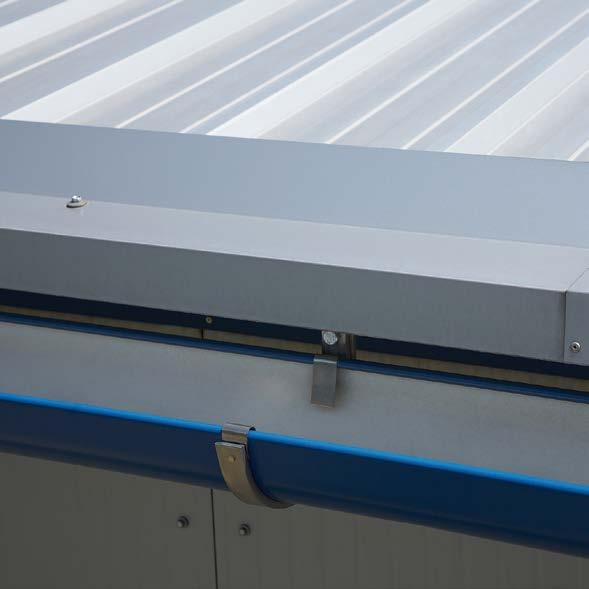

19 Odvodňovací systémy říslušenství 19 ůlkruhové podokapní žlaby odokapní půlkruhové žlaby jsou standardně vyráběny z ocelového pozinkovaného plechu tloušťky 0,6 mm s jednostrannou povrchovou úpravou ES/polyester 25 µm. Vnitřní strana plechů je povrchově upravena polyesterovým ochranným nátěrem. ro specifikaci systému je nutné určit rozměr podokapního žlabu včetně příslušen ství (kontaktujte prosím technické oddělení Kingspan). Kulatý žlab i kulatý svod lze dodat v délce až 4 metry. rvky systému podokapní žlab 120 mm až 240 mm dešťové potrubí kruhové 80 mm až 150 mm žlabový hák pro 120 mm až 240 mm žlabový hák čelní pro 120 mm až 240 mm objímka svodu pro 80 mm až 150 mm kotlík konický r. š. 330 mm, 400 mm nebo dilatační koleno římsové a výtokové pro 80 mm až 150 mm roh vnější, nebo vnitřní r. š. 330 mm, 400 mm příslušenství svorníky matice, podložky, kaloty krytky nýty lepidlo

20 d d 20 říslušenství Odvodňovací systémy odokapní žlab (hranatý) á 333, 666 nebo mm (podřez) 13 á 333 mm 600 mm α á 333 mm 127 K á 333, 666 nebo mm odtmelení a 109 K 126 K Izolace aplikovaná na stavbě 1 K á 300 mm 02 odokapní žlab (půlkulatý) 10 á 666 nebo mm Izolace aplikovaná na stavbě á 333 mm 30 min. 190 mm α 110 K K 136 K K a 01b Z á 666 nebo mm K 02 oznámka: a podle požadavků projektanta / statika ro objednání odvodňovacích prvků a příslušenství kontaktujte prosím Technické oddělení Kingspan. Na okapové hraně jsou podřezy na panelech minimálně 20 mm. odřez je čistý s již odstraněnou pěnou.

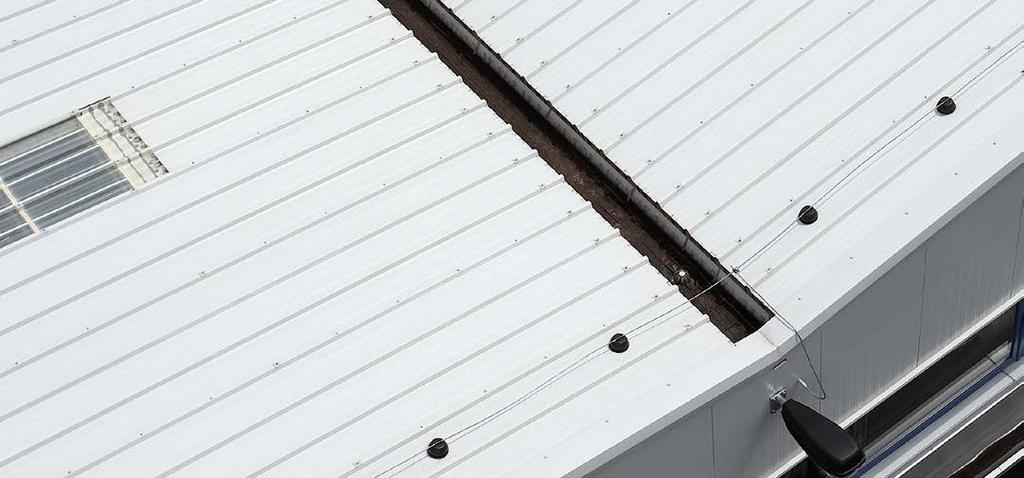

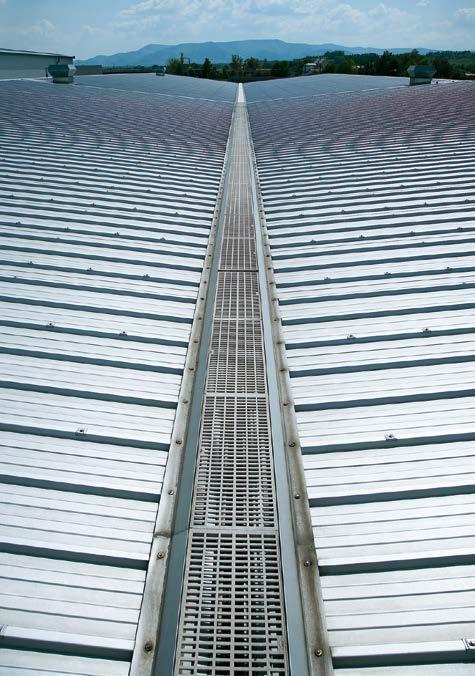

21 Odvodňovací systémy říslušenství 21 Systém vnitřního odvodnění mezistřešní a zaatikové žlaby U pultových nebo sedlových střech ukončených atikou je nutné navrhnout systém odvodnění do vnitřní dešťové kanalizace. ro toto řešení nabízí Kingspan systém vnitřního odvodnění pomocí bezespádových prefabrikovaných zateplených mezistřešních a zaatikových žlabů. Zaatikový žlab Mezistřešní žlab

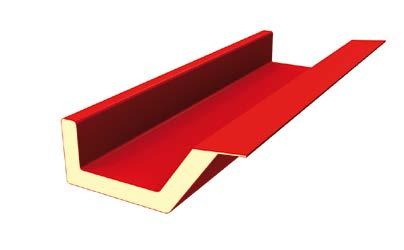

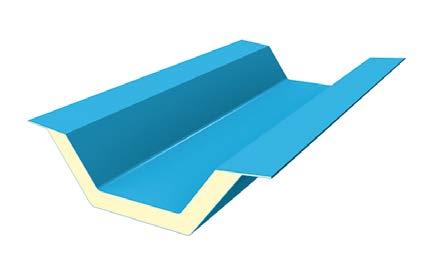

22 22 říslušenství Odvodňovací systémy Izolované žlaby Kingspan jsou vyráběny z ocelového pozinkovaného plechu tloušťky 0,6 mm s povrchovou úpravou (ES/polyester 25 µm nebo lastisol XL 200) ve standardních barevných odstínech Kingspan, jako externí plech lze použít SKIN LATE ocelový plech s VC fólií. Tepelnou izolaci tvoří tvrzený polyuretan nebo minerální vlna. Tloušťka tepelné izolace z UR je 40 až 160 mm, z minerálních vláken 60 až 120 mm. ři projektování konstrukce střechy je nutné počítat s rozměry žlabu tak, aby ho bylo možné bez problémů výškově a délkově osadit do střešní konstrukce. Čelo žlabu s přepadem standardní Standardní sestavu mezistřešních a zaatikových žlabů doplňují standardní čela nebo čelo žlabu s přepadem (viz následující obrázek). doporučená maximální délka mm dop. max. délka mm Atypy lze zhotovit dle požadavku zákazníka 50 mm interiérový žlabový plech prodloužený o 50 mm 150 mm exteriérový žlabový plech prodloužený o 150 mm Detail spoje žlabu Detail čela žlabu přesazení 150 mm exteriérový žlabový plech s povrchovou úpravou spojení K + D lepidlem po obvodu zcela utěsněné koncové čelo žlabu interiérový žlabový plech polyethylenové těsnění 12 výplň z UR nebo minerální vlny ři návrhu vnitřního žlabu mějte na paměti, že se vertikální dešťové potrubí nesmí křížit s vodo rovnými nosnými prvky střešní konstrukce (průvlaky, ztužidla, vaznice aj.). Společnost Kingspan doporučuje elektrické vyhřívání žlabů. Žlaby nejsou samonosné, je nutné přizpůsobit ocelovou konstrukci pro jejich použití, nebo použít háky. Kapacitu žlabu je nutno konzultovat s projekčním oddělením Kingspan. okud bude použit jako externí plech SKIN LATE, více informací najdete v Technické příručce a katalogovém listu.

23 Odvodňovací systémy říslušenství 23 Zaatikový žlab prefabrikovaný α L á 150 mm K 130 K a L řepad max. 200 á 300 mm D oznámka: ro prefabrikovaný žlab jsou doporučeny podpěry s minimální vzdáleností mm. Na okapové hraně jsou podřezy na panelech minimálně 20 mm.

24 24 říslušenství Odvodňovací systémy Zaatikový žlab s hydrofolií á 150 mm K Ochranný rošt 07 Z K α 50 á 300 mm á 333 mm řilepená fólie a min. 120 mm řepad UR deska aplikovaná při montáži ozinkované žlabové koryto 02 D oznámka: a podle požadavků projektanta / statika L upřesněte rozměry pro určení prvku K135 33, Z07, K123 je-li požadováno Na okapové hraně jsou podřezy na panelech minimálně 20 mm.

25 Odvodňovací systémy říslušenství 25 Zaatikový žlab prefabrikovaný UR deska aplikovaná při montáži 04 á 333 mm 130 K á 333 mm D X D 50 α odtmelení 50 řepad a L á 150 mm oznámka: a podle požadavků projektanta / statika X upřesněte rozměry pro určení prvku K130 ro prefabrikovaný žlab jsou doporučeny podpěry s minimální vzdáleností mm.

26 26 říslušenství Odvodňovací systémy Zaatikový žlab prefabrikovaný α α a 01 L řepad a oznámka: a, b podle požadavků projektanta / statika ro prefabrikovaný žlab jsou doporučeny podpěry každých mm. Na okapové hraně jsou podřezy na panelech minimálně 20 mm. ro objednání odvodňovacích prvků a příslušenství kontaktujte prosím Technické oddělení Kingspan.

27 D a Odvodňovací systémy říslušenství 27 Obloukový přechod střecha / stěna panel se žlabem R D K 04 L α 20 řepad á 150 mm Izolace aplikovaná při montáži a a K β á 150 mm Izolace aplikovaná při montáži Řez A A á 150 mm á 150 mm oznámka: a podle požadavků projektanta / statika ro prefabrikovaný žlab jsou doporučeny podpěry každých mm. A A D

28 28 říslušenství Tabule plechu, plech ve svitcích

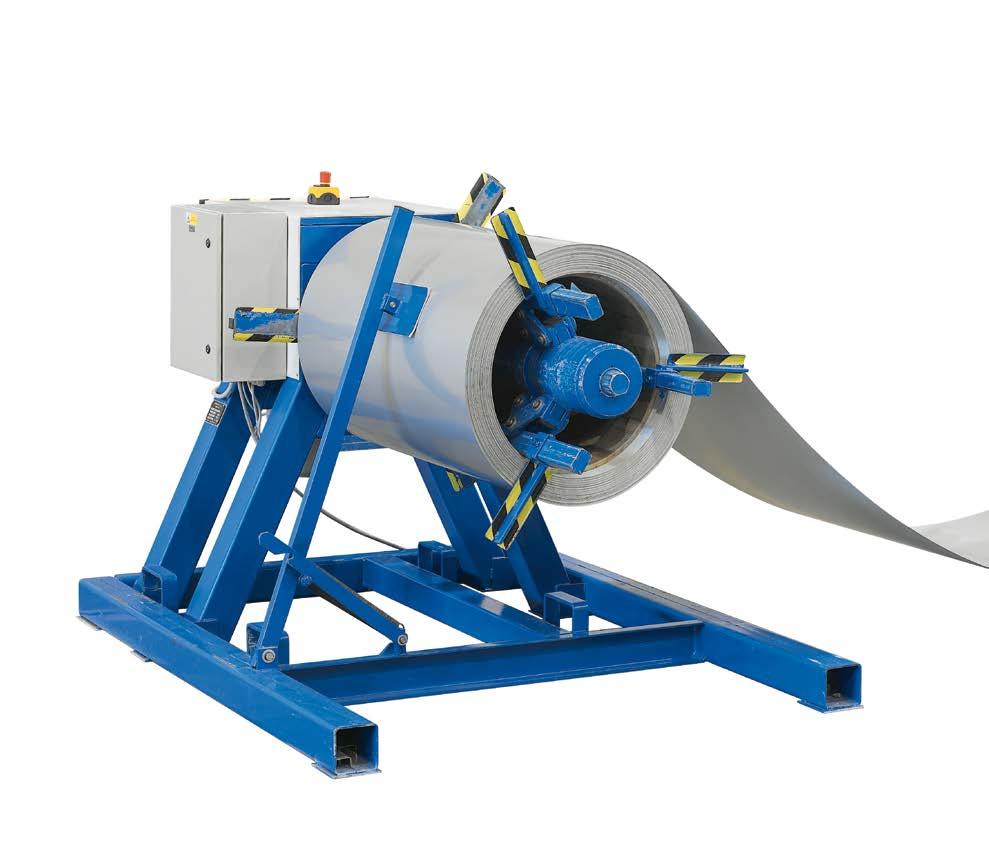

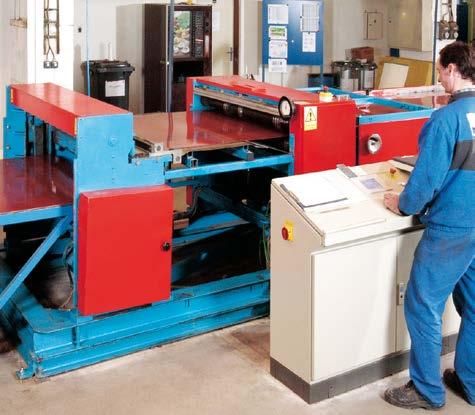

29 Tabule plechu, plech ve svitcích říslušenství 29 Stříhání tabulí plechu říslušenství zajišťuje dodávky tabulí plechu stříhaných na vlastním zařízení. Tabule plechu je možné dodat prakticky z celého sortimentu plechů, ze kterých jsou vyráběny sendvičové panely Kingspan. Délky tabulí lze přizpůsobit potřebám zákazníka. Maximální doporučená délka tabule je mm. Šířka tabule je dána rozvinem plechu na šířku a pohybuje se mezi mm. Tloušťka plechu se pohybuje v rozmezí 0,5 0,75 mm. Tabule jsou z exteriérové strany opatřeny ochrannou fólií. Tabule jsou expedovány na dřevěných paletách. Dodávky plechu ve svitcích říslušenství rozšiřuje svojí nabídku o dodávky plechu ve svitcích. řevíjení je realizováno na vlastním zařízení. Nabízíme dodání plechu ve svitku v běžných metrech dle požadavku zákazníka (maximální hmotnost jednoho svitku je 2 t) Šířka svitku je dána rozvinem svitku, který je k dispozici a pohybuje se v rozmezí mm Tloušťka plechu se pohybuje v rozmezí 0,5 0,75 mm Odstíny plechu v povrchové úpravě ES dle současně platných standardů Ostatní povrchy a odstíny plechů dle aktuální nabídky Svitek je opatřen na exteriérové straně ochrannou fólií Navíječ ro tloušťku plechu 0,6 mm max. 350 bm ro tloušťku plechu 0,75 mm max. 250 bm

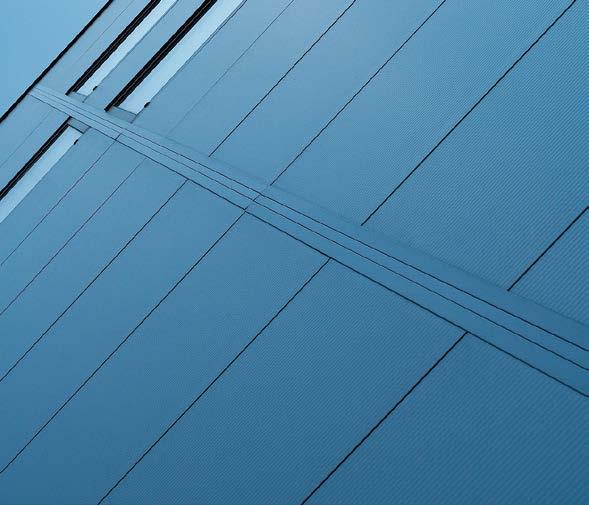

30 30 říslušenství Svislé krycí lišty

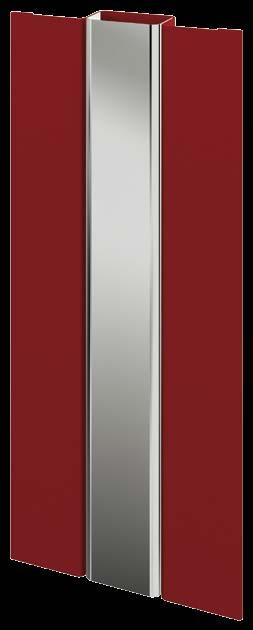

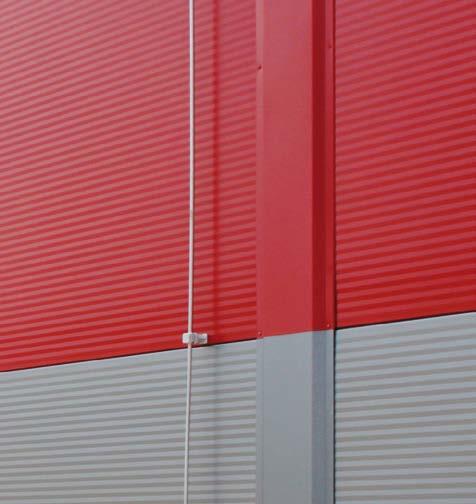

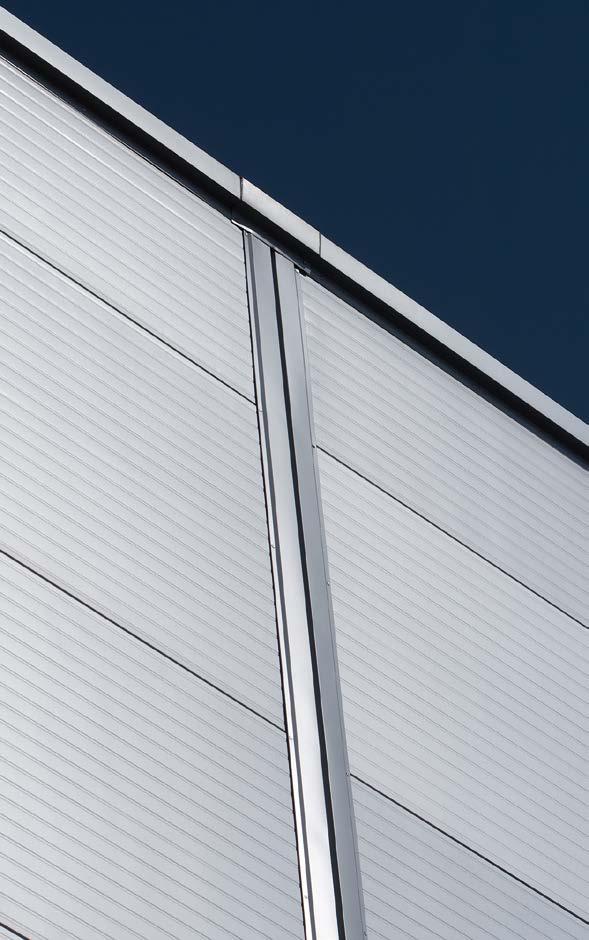

31 říslušenství 31 Svislé krycí lišty se používají na překrytí příčných spojů horizontálně kladených panelů. Maximální délka je 8 m. Materiály ozinkovaná ocel s povrchovou úpravou Tloušťka oceli: u standardních barevných odstínů Kingspan je dodávána tloušťka 0,6 mm. Standardní vnější povrchová úprava ES / polyester 25 Vysoce odolná povrchová úprava o tloušťce 25 um se střední životností Kingspan Spectrum olyurethanová pololesklá povrchová úprava o tloušťce 50 μm s lehce zrnitým efektem. Nabízí vynikající trvanlivost a odolnost vůči povětrnostním podmínkám. Díky nadstandardní pružnosti velmi odolná vůči mechanickému poškození. vf2 (VDF) Vysoce odolná povrchová úprava o tloušťce 25 μm s vynikající stálostí barev FDSAFE ovrch této 150 μm silné polymerové vrstvy je netoxický a odolný vůči plísni, trvanlivý a snadno udržovatelný. Je chemicky netečný a bezpečný pro trvalý kontakt s nebalenými potravinami. Tloušťka oceli je 0,5 mm. Nerezová ocel Nerezová ocel o tloušťce 0,5 mm

32 32 říslušenství Svislé krycí lišty Dilatace (vertikální kladení) á 300 mm Izolace aplikovaná při montáži K 222 K 02 á 300 mm 14 Dilatace (horizontální kladení) 07 70~ K 07 Izolace aplikovaná při montáži a a D 178 K á 300 mm á 300 mm 04 oznámka: a podle požadavků projektanta / statika Toto spojení umožňuje dilataci do 20 mm. V jiných případech řešte dle situace.

33 Svislé krycí lišty říslušenství 33 Dilatace oznámka: a podle požadavků projektanta / statika a K á 300 mm E trubka 146 K á 300 mm 02 řechod mezi typy panelů (TF / FR) oznámka: a podle požadavků projektanta / statika a Izolace aplikovaná při montáži a K TF D D FR á 300 mm 147 K á 300 mm 02p

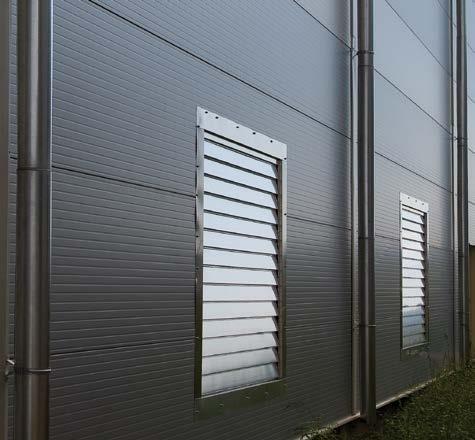

34 34 říslušenství Žaluzie

35

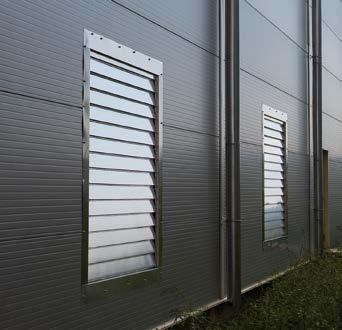

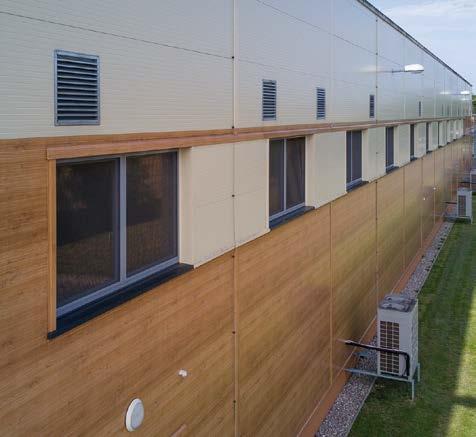

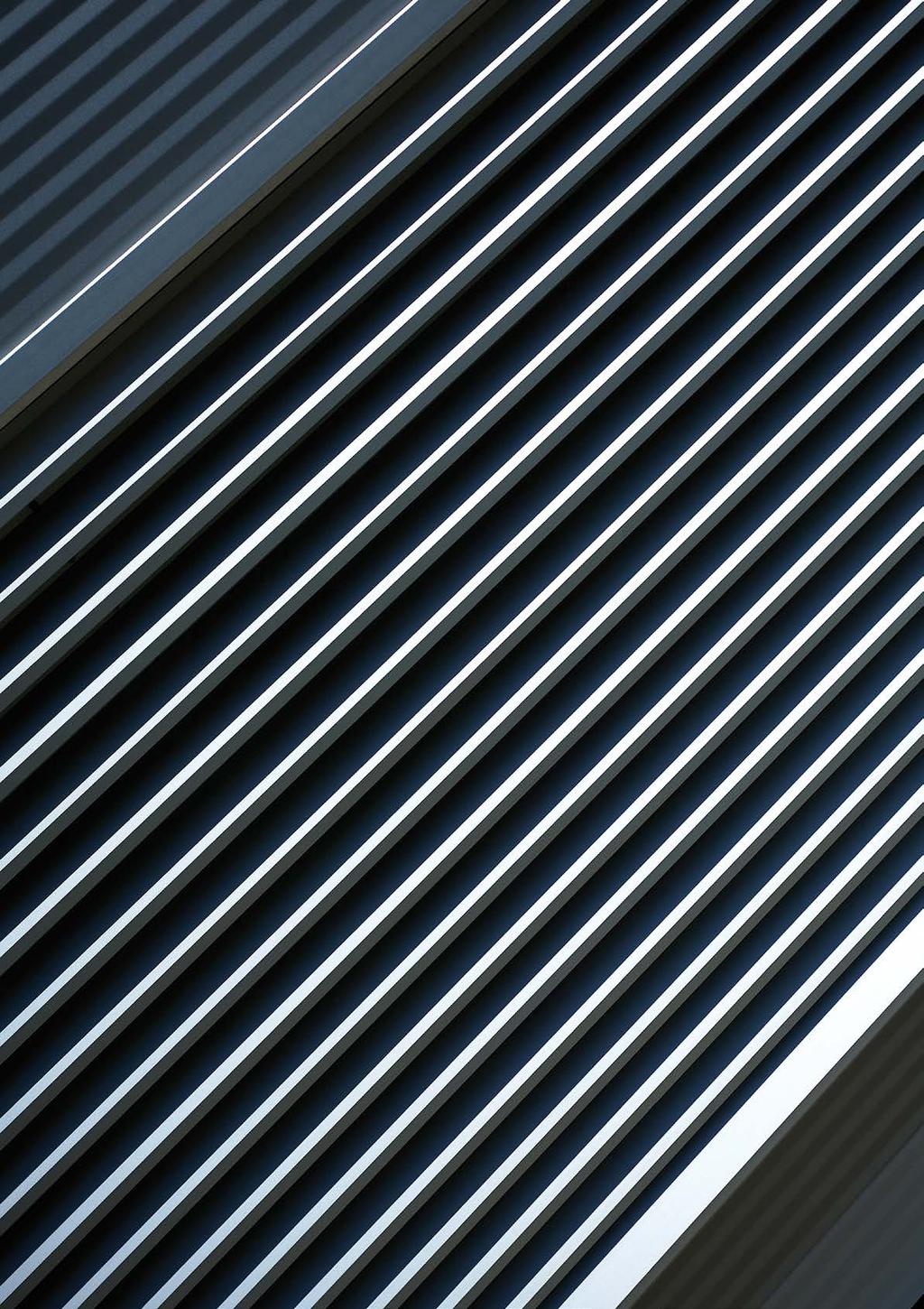

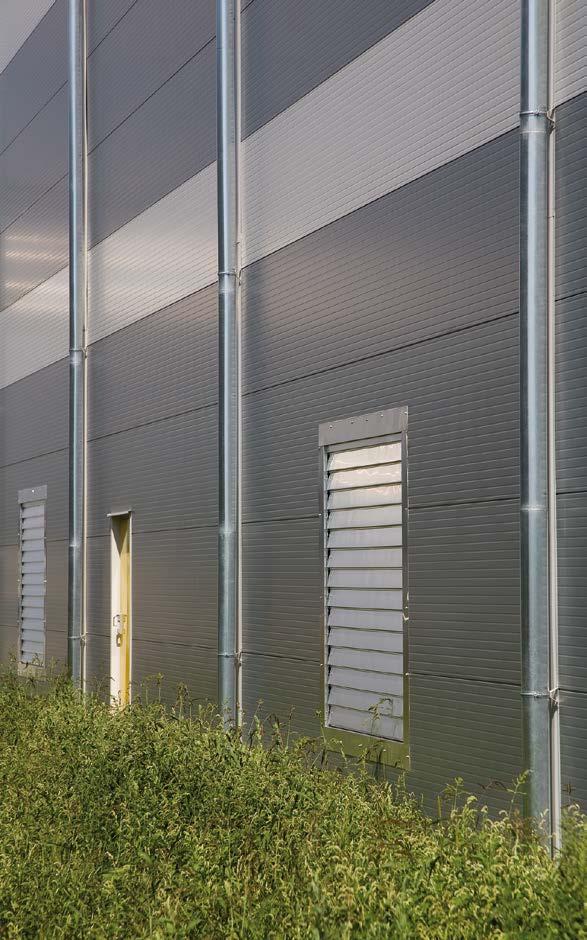

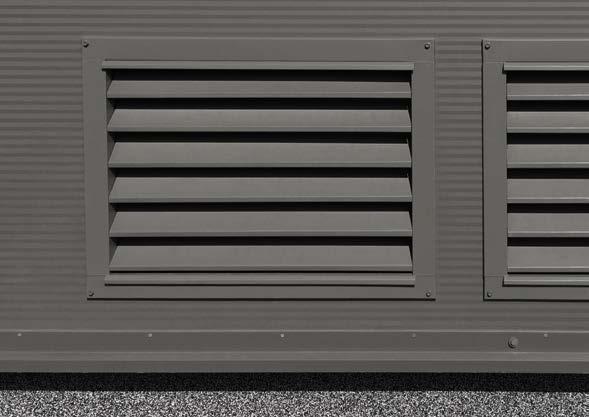

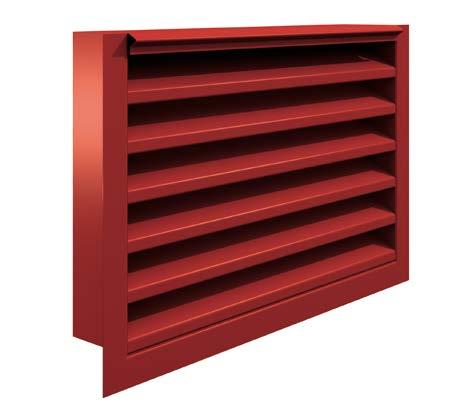

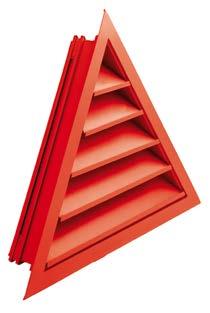

36 36 říslušenství Žaluzie Žaluzie jsou určeny k odvětrání různých typů objektů, přirozenému nebo nucenému (napojení na ventilaci). Společnost Kingspan nabízí ventilační žaluzie jako doplněk k systému zateplovacích panelů. Standardní žaluzie Žaluzie jsou vyrobeny z ohýbaných ocelových plechů přinýtovaných na obou stranách (vepředu a vzadu) k rámu. Lze dodat ochrannou síť proti hmyzu (není součástí standardní dodávky). Charakteristika Barevné odstíny odpovídající barvě stěny / střechy Standardní výška mm Standardní šířka od 500 do mm Standardní hloubka 100 mm Další žaluzie s jinými profily, rozestupy žeber, velikostmi a tvary lze dodat na základě požadavků zákazníka Materiálová specifikace Rám a žebra jsou vyrobeny z pozinkovaných ocelových plechů Standardní tloušťka plechu je 0,6 mm Vnější povrchová úprava ES / polyester Tloušťka 25 μm, antikorozní úprava pozinkovaného ocelového plechu s průměrnou životností lastisol Tloušťka 200 μm, vysoce kvalitní úprava s extra dlouhou životností, barevně stálá, odolná proti korozi a poškození během přpravy a instalace Vnitřní povrch Je potažen ochrannou vrstvou (obvykle světle šedý odstín). Materiálová specifikace záleží na výrobních možnostech společnosti Kingspan (kontaktujte prosím Technické oddělení). vf2 Tloušťka 25 μm, fluorocarbonová úprava s barevnou stálostí i při teplotách 120 C a s velmi dobrou životností Kingspan Spectrum Tloušťka 50 μm, polyurethanová pololesklá úprava s lehce zrnitým efektem. Nabízí vynikajicí trvanlivost a odolnost vůči povětrnostním podmínkám, vysoká flexibilita umožňuje velkou odolnost vůči mechanickému poškození.

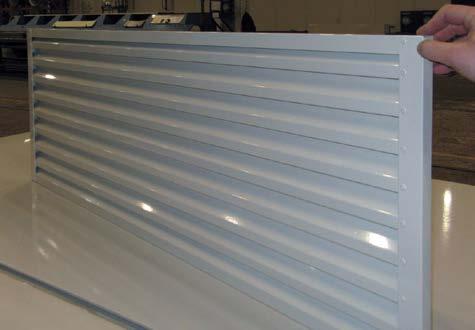

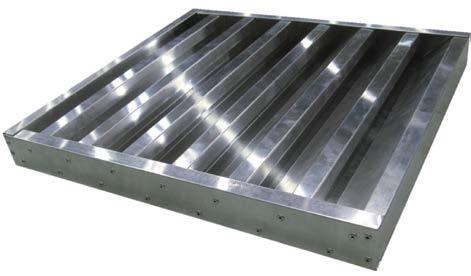

37 Žaluzie říslušenství 37 Hliníkové žaluzie Výhodou je větší tvarová variabilita a možnost provedení v jakémkoli barevném odstínu. Technické parametry Výroba na zakázku v rozměrech a tvarech podle individuálních požadavků zákazníka Maximální délka mm, maximální šířka mm. Komaxitový povrch Do náročných podmínek Materiál hliníkový plech s komaxitovou povrchovou vrstvou, zaručující vysokou kvalitu a životnost a možnost výběru barvy podle přání zákazníka

38 38 říslušenství Žaluzie Žaluzie nadpraží a parapet (vertikální kladení) 04 D K oznámka: a podle požadavků projektanta / statika Jsou-li panely přiřezávány na stavbě kvůli připevnění systému žaluzií, napojení panelu nad zámkem žaluzií je třeba utěsnit před průnikem vody neutrálním silikonovým tmelem. á 300 mm a a Z Z 07 Z D Žaluzie ostění (vertikální kladení) á 300 mm Z Z 07 Z á 300 mm D

39 Žaluzie říslušenství 39 Žaluzie nadpraží a parapet (horizontální kladení) 160 K á 300 mm Okapnice přilepená k panelu a utěsněná neutrálním silikonovým tmelem D K á 300 mm Z Z oznámka: Jsou-li panely přiřezávány na stavbě kvůli připevnění systému žaluzií, napojení panelu nad zámkem žaluzií je třeba utěsnit před průnikem vody neutrálním silikonovým tmelem. 07 Z 21 á 300 mm K D 17 Žaluzie ostění (horizontální kladení) á 300 mm Z Z 07 Z á 300 mm 21 a a 21 D oznámka: a podle požadavků projektanta / statika

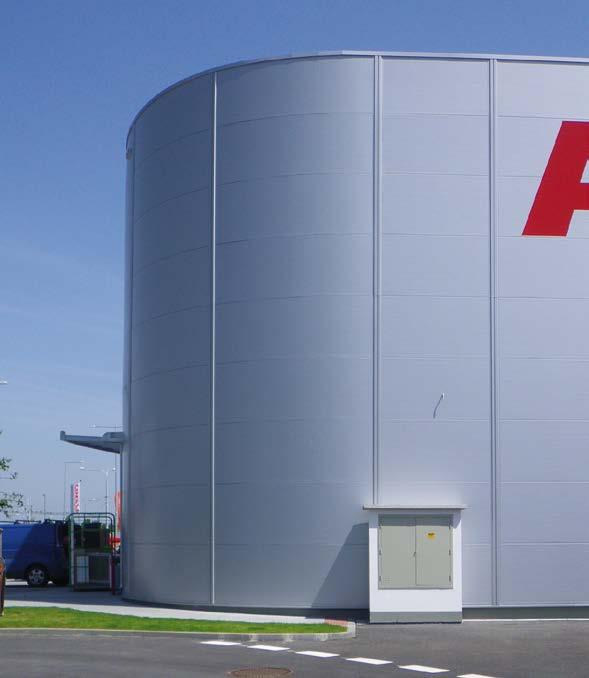

40 40 říslušenství Rohové panely

41

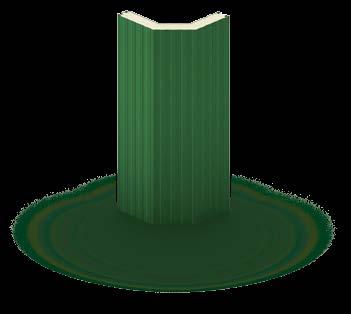

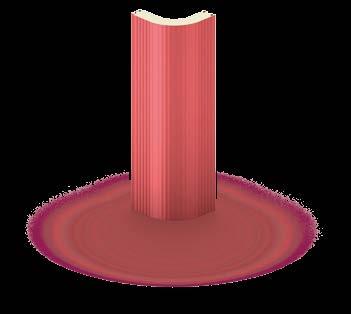

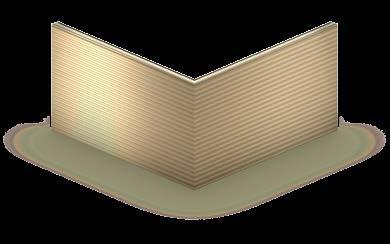

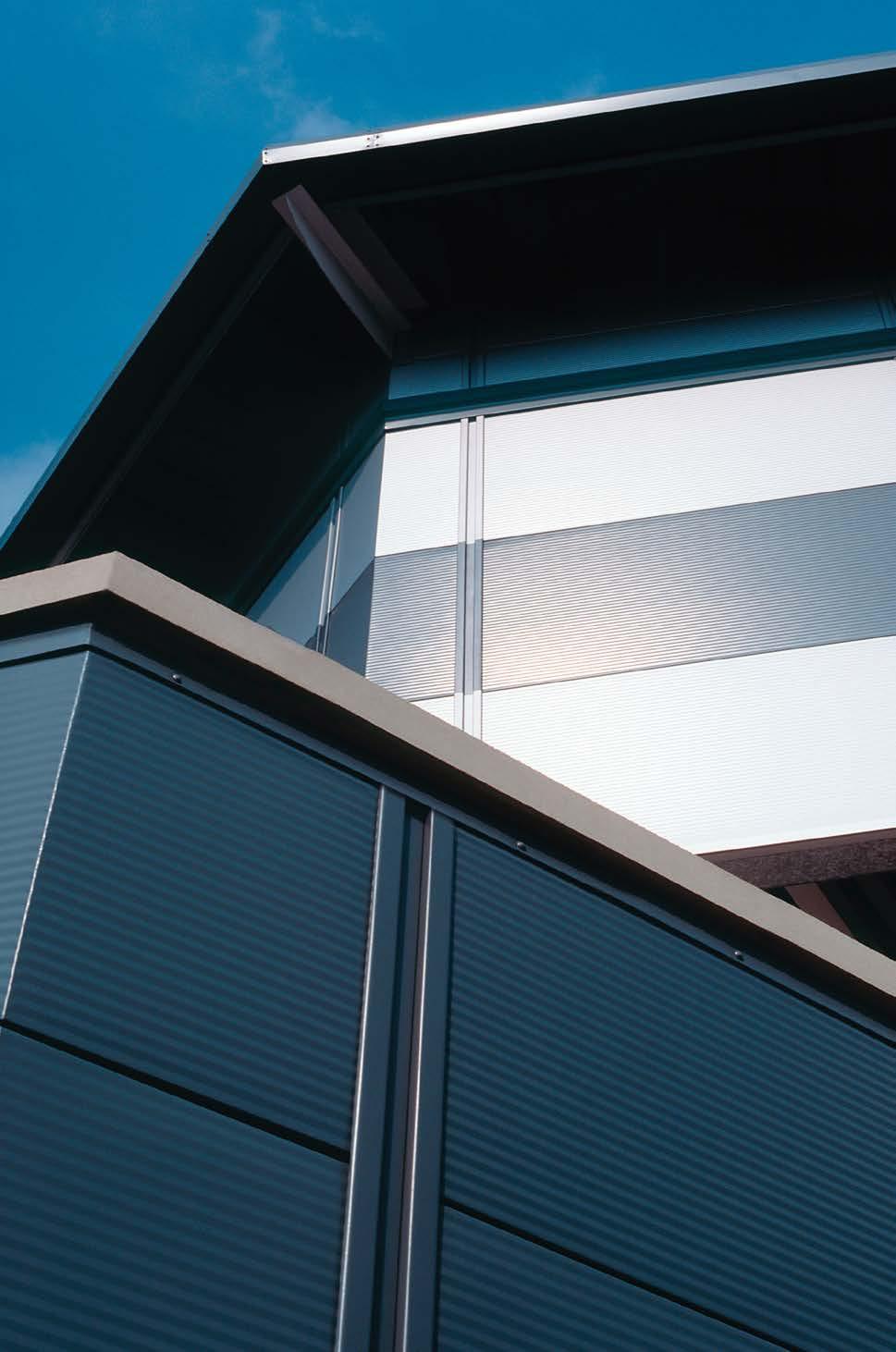

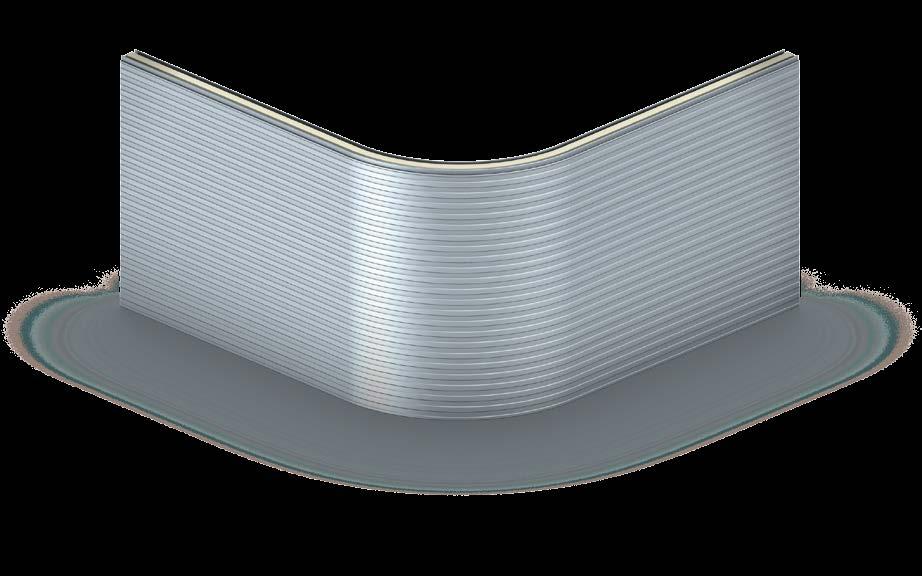

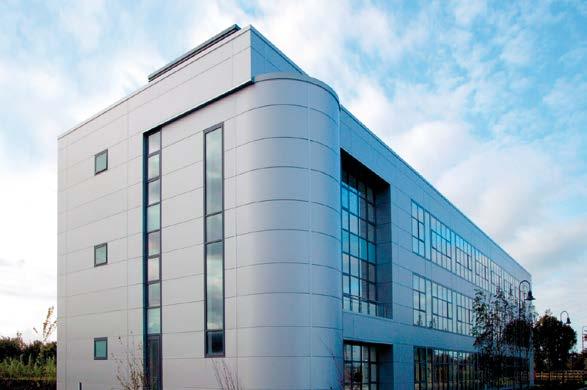

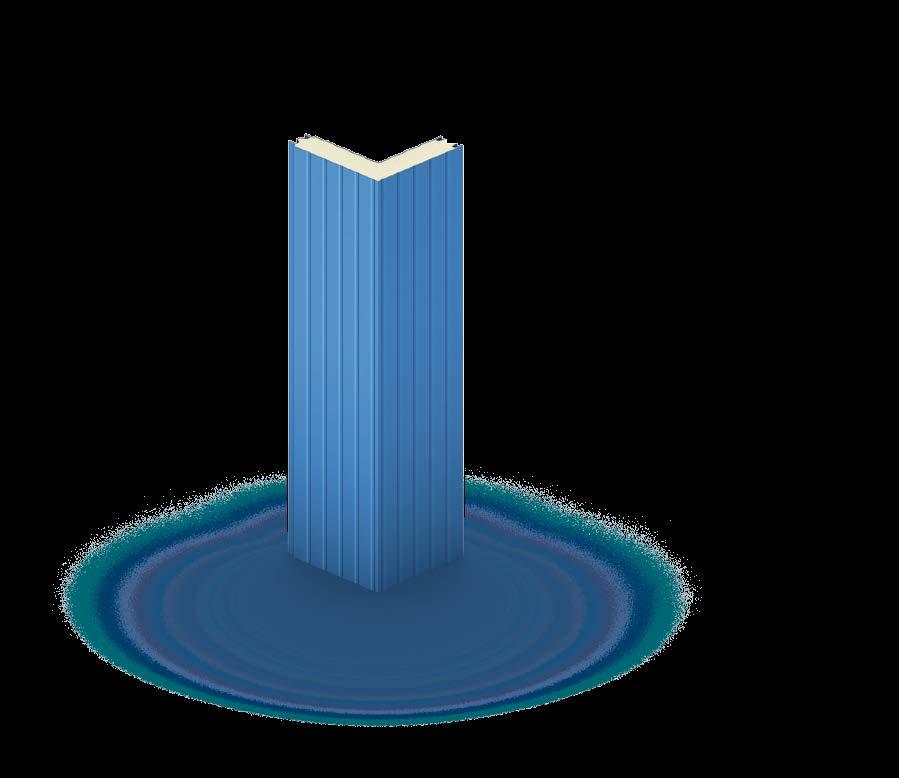

42 42 říslušenství Rohové panely ředtvarované rohové panely Stěnové panely NF, NC, TL, AW, AT, FR a FH umožňují provedení rohů a koutů pomocí předtvarovaných sendvičových panelů. Způsob připojení ke standardnímu obvodovému opláštění a geometrie nároží jsou znározněny na obrázcích. řednosti Doplněk opláštění sendvičovými panely Jednoduchá montáž Netradiční a atraktivní řešení Široká škála barevných provedení Úspora lemovacího prvku Vertikálně kladené panely max mm R min = tloušťka panelu Horizontálně kladené panely max mm max mm max mm R min = tloušťka panelu min. 230 mm min. 230 mm

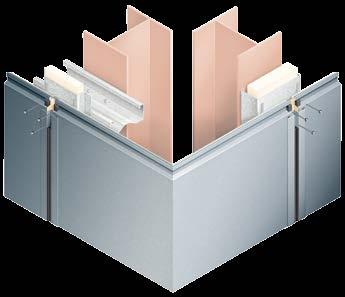

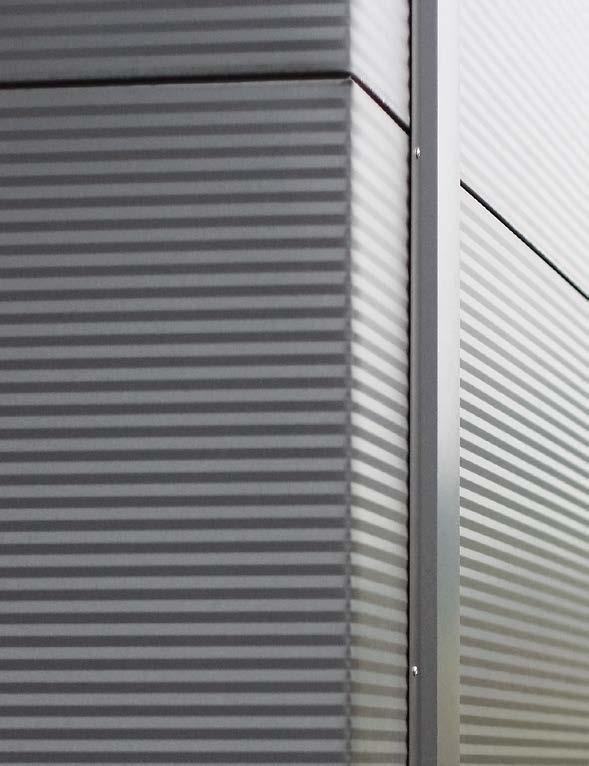

43 Rohové panely říslušenství 43 Způsob připojení ke standardnímu obvodovému opláštění a geometrie nároží Vnější horizontální zalomený panel max mm min. 230 mm max mm Vnější vertikální obloukový panel max mm Vnější horizontální rohový panel 2 zalomený Barvy a povrchy nabízíme v široké škále, která odpovídá výrobnímu programu izolačních panelů.

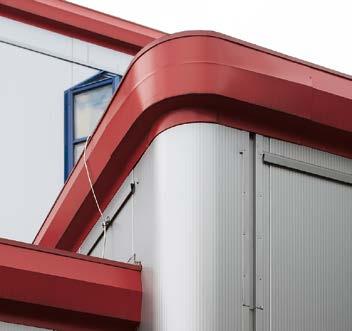

44 44 říslušenství Rohové panely Obloukový roh (vertikální kladení) K K á 300 mm Izolace aplikovaná při montáži A á 300 mm 12 R R Směr pokládky 04 B C oznámka: anel R12, max. délka mm A min, C min = 60 mm A + B + C = max. modul mm α = R min = D profilaci je třeba konzultovat

45 Rohové panely říslušenství 45 Obloukový roh (horizontální kladení) á 300 mm 26 Izolace aplikovaná při montáži a K 17 á 300 mm A 12 R R á 500 mm a B C á 300 mm Izolace aplikovaná při montáži 164 K 26 á 300 mm oznámka: a podle požadavků projektanta / statika anel R12, max. délka mm A min, C min = 60 mm A + B + C = max. modul mm α = R min = D profilaci je třeba konzultovat

46 46 říslušenství Rohové panely Zalomený roh (vertikální kladení) K 118 K á 300 mm á 300 mm Izolace aplikovaná při montáži R A B Směr pokládky oznámka: anel R11, max. délka mm A min, B min = 250 mm A + B = modul mm α = profilaci je třeba konzultovat

47 Rohové panely říslušenství 47 Zalomený roh (horizontální kladení) 26 á 300 mm 185 K Izolace aplikovaná při montáži a á 300 mm a R A Izolace aplikovaná při montáži K α a a B á 300 mm oznámka: a podle požadavků projektanta / statika anel R15, maximální délka zalomeného stěnového panelu bez podpěry je mm. ro delší panely je třeba dodatečná ocelová konstrukce. A min, B min = 250 mm A max = mm B max = mm α = modul mm profilaci je třeba konzultovat

48 α 48 říslušenství Rohové panely Nároží zkosený roh (horizontální kladení) 17 a 04 á 300 mm 26 Izolace aplikovaná při montáži a 185 K 04 A R Izolace aplikovaná při montáži K B β a a C á 300 mm oznámka: a podle požadavků projektanta / statika anel R16, maximální délka dvakrát zalomeného stěnového panelu bez podpěry je mm. ro delší zalomené panely je třeba dodatečná ocelová konstrukce. A min, C min = 250 mm A max, C max = mm B max = mm α, β = modul mm

49 Rohové panely říslušenství 49

50 50 říslušenství rosvětlovací panely, světlíky a sunizery

51

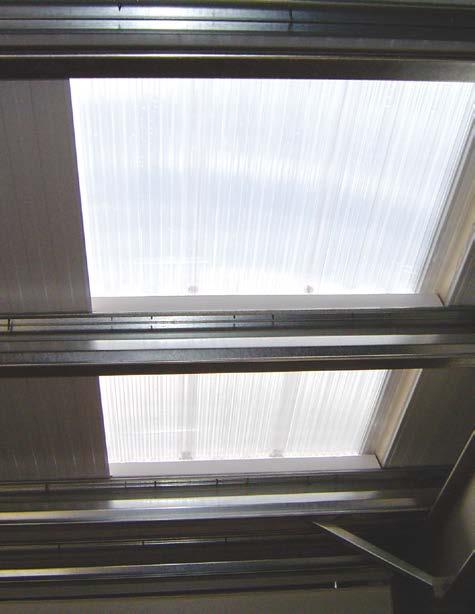

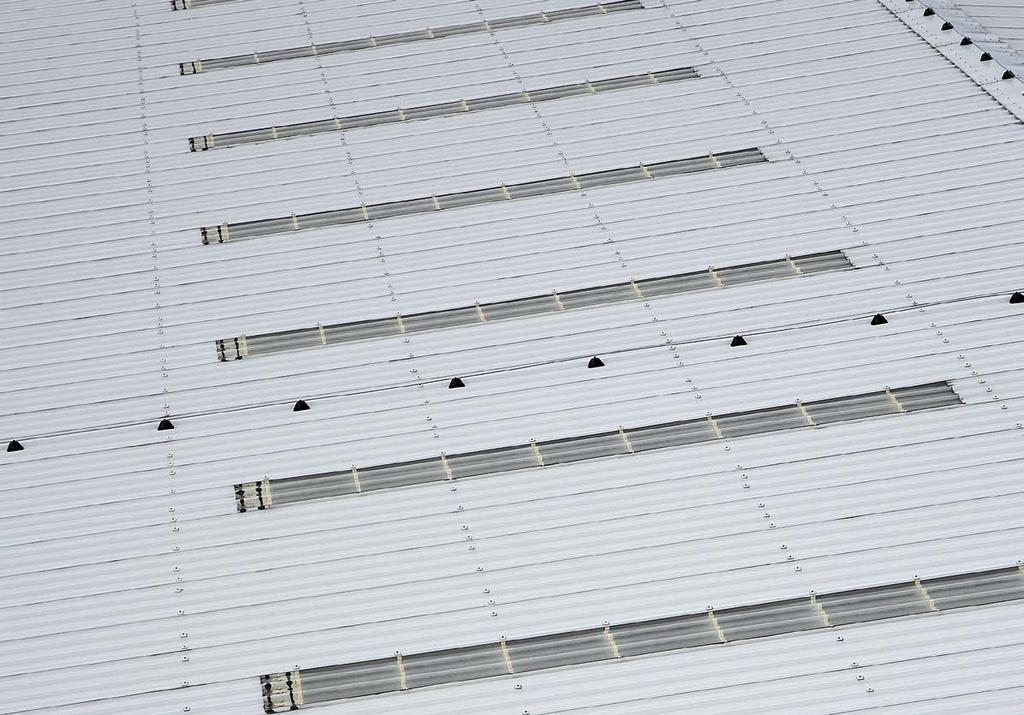

52 52 říslušenství rosvětlovací panely, světlíky a sunizery Střešní prosvětlovací panely KS1000 C, KS1000 C double skin rosvětlovací panely Kingspan snižují nároky na umělé osvětlení v objektech, což vede k úspoře elektrické energie. Úvod Udržitelný rozvoj je moderní pojem, který se týká nejen stavebního průmyslu, ale také dalších oborů. Trvale udržitelný rozvoj však není zdaleka jen módním výstřelkem, ale je to způsob, jak žít a stavět a současně pomáhat chránit životní prostředí, ve kterém žijeme. Existuje mnoho způsobů, jak se chovat šetrně k životnímu prostředí, ale tím nejjednodušším a cenově nejefektivnějším způsobem je snížení spotřeby energie. Jakým způsobem ale omezíte umělé osvětlení a zároveň udržíte funkční úroveň objektu? Řešením je začlenění prosvětlovacích panelů do střešní konstrukce. S přístupem většího množství přirozeného denního světla do budovy se sníží nároky na umělé osvětlení. Výhodou přirozeného osvětlení není jen snížení spotřeby energie, ale výzkumy také prokázaly, že více denního světla má pozitivní vliv na zdraví, schopnost učit se a také na zvýšení produktivity práce. rosvětlovací panely Kingspan KS1000 C a C Double Skin umožňují přirozenému světlu proniknout do budovy a výrazně tak redukovat potřebu umělého osvětlení. Tento prosvětlovací systém je navržen pro kombinaci se střešními panely KS1000 RW. rosvětlovací panel je vyroben z lehkého, vysoce kvalitního a odolného polykarbonátového plastu. Výrobek má vynikající odolnost vůči UV záření, díky tomu v čase neztrácí barevnou stálost a zachovává si tepelně izolační vlastnosti.

53 rosvětlovací panely, světlíky a sunizery říslušenství 53 oužití Střešní prosvětlovací panely KS1000 C a KS1000 C Double Skin se využívají pro běžné výrobní a skladové objekty se sklonem střechy 6 a více, v místech, kde vnitřní prostředí nevykazuje nadměrnou relativní vlhkost. Výhody systému Tepelné vlastnosti: U = 1,09 nebo 2,0 W/m 2 K. Vynikající světelná propustnost (podle EN410): 65 % (KS1000 C) 36 % (KS1000 Double Skin) Délky panelu (včetně podřezu): 1,00 8,35 m (KS1000 C) 1,00 6,175 m (KS1000 Double Skin) Kompletní výrobek rychlá a snadná montáž Jednoduché upevnění Lehký a odolný výrobek Efektivní snížení nákladů Systém je řešen včetně detailů Recyklace anely Kingspan KS1000 C a KS1000 C Double Skin jsou 100% recyklovatelné, to znamená, že na konci životnosti může být tento výrobek kompletně recyklován. Tím se liší od většiny ostatních kompozitních prosvětlovacích panelů, u kterých mohou být recyklovány jen některé části.

54 54 říslušenství rosvětlovací panely, světlíky a sunizery Technická data C prosvětlovací panel pro kombinaci s panelem KS1000 RW mm 333 mm 333 mm 333 mm 35 mm d D KS1000 C Double Skin mm 333 mm 333 mm 333 mm d D Dolní konec panelu s podřezem Standardní podřez = 175 mm Výrobní délky Kingspan KS1000 C se dodává ve standardních délkách 1,00 8,35 m (včetně podřezu). Kingspan KS1000 C Double skin se dodává ve standardních délkách 1,00 6,175 m (včetně podřezu). Rozměry a hmotnost C C Double Skin rozměr d tloušťka jádra [mm] rozměr D celková tloušťka panelu [mm] hmotnost [kg/m 2 ] 3,3 6,2 roduktové tolerance délka [mm] ±3 tloušťka [mm] ±3 pravoúhlost řezu [mm] ±5 Tepelně-izolační vlastnosti C C Double Skin Součinitel prostupu tepla U [W/ m 2 K] 2,00 1,09 Těsnění a výplně rosvětlovací panel KS1000 C a C Double Skin je z výroby vybaven antikondenzačními páskami na bočních podélných stranách. ři montáži se do volné vlny podélného spoje a do podřezu příčného spoje (ve dvou řadách) vlepuje butylové těsnění 5 5 mm. rosvětlovací panel se pokládá na plastové distanční profily, které se fixují pomocí šroubů k podpěrné konstrukci (viz detaily na str ). řed položením panelu se na distanční profil lepí E těsnicí páska 20 3 mm. Kompletní rozmístění těsnicích pásek, upevňovacích a spojovacích prvků je uvedeno v montážních návodech, které si vyžádejte na technickém oddělení společnosti Kingspan, a. s. Statické řešení Největší vzdálenost mezi podpěrami pro panely KS1000 C a KS1000 C Double Skin je závislá na velikosti zatížení sněhem a větrem. ro více informací kontaktujte technické oddělení společnosti Kingspan, a. s. ropustnost světla dle ČSN EN 410 C C Double Skin Činitel prostupu světla t v [%] Celkový činitel solární energie g [%] 65 45

55 rosvětlovací panely, světlíky a sunizery říslušenství 55 Řez panelem KS1000 C Detaily umístění upevňovacích prvků olykarbonátový prosvětlovací panel Kingspan 4 hlavní upevňovací prvky s kalotami umístěné na každé vlně, na každý prosvětlovací panel, na každou vaznici Montážně aplikovaný magnetický distanční profil Izolační střešní panel KS1000 RW 4 hlavní upevňovací prvky s těsnicími podložkami a kalotou 30 min olykarbonátový prosvětlovací panel Kingspan 4 hlavní upevňovací prvky s těsnicími podložkami a kalotou Montážně aplikovaný distanční profil Ocelový proužek s vrstvou VC (vložený při výrobě) 34 pokud to podmínky vyžadují Směr pokládky Detail podélného spoje KS1000 C na KS1000 RW Detail podélného spoje KS1000 RW na KS1000 C odélné spoje spojeny každých 300 mm upeňovacími šrouby 6,3 mm 25 mm s 19 mm podložkami Butylové těsnění (aplikace při montáži) odélné spoje spojeny každých 300 mm upeňovacími šrouby 6,3 mm 25 mm s 19 mm podložkami Těsnicí páska 9 4,5 mm (vložená při výrobě) Ocelový proužek s vrstvou VC (vložený při výrobě) Řez panelem v příčném spoji Napojení KS1000 C na KS1000 RW odélné spoje spojeny max. každých 300 mm (6,3 25 mm s těsnící podložkou průměru 19mm) říčný spoj pomocí šroubu (v místě, kde je spodní panel RW) nebo pomocí svěrných upevňovačů (v místech kde je spodní panel C) Těsnění z butylové gumy 5 5 mm aplikované nepřerušovaně po celé délce podélného spoje na vnější stranu upevňovacího šroubu Ocelový proužek s vrstvou VC (vložený při výrobě)

56 56 říslušenství rosvětlovací panely, světlíky a sunizery Řez panelem v příčném spoji Dolní napojení KS1000 C na KS1000 RW Dva samovrtné nerezové šrouby 6,3 25 mm s těsnicí podložkou 19 mm 4 ks šroubů 01 s těsnicí podložkou, kalotou a plastovou krytkou 16 E samolepicí těsnicí páska 20 3 mm (aplikace při montáži) 175 Těsnění z butylové gumy 5 5 mm ve dvou řadách (aplikace při montáži) Střešní panel KS1000 RW olykarbonátový prosvětlovací panel KS1000 C Montážně aplikovaný magnetický distanční profil. okud to podmínky vyžadují, uchycený dvěma šrouby min. 18 U samolepicí expanzní těsnicí páska 20 4 mm (aplikace při montáži) samovrtný nerezový šroub 6,3 25 mm s těsnicí podložkou 19 mm pro spoj C/plech nebo plech/plech

57 rosvětlovací panely, světlíky a sunizery říslušenství 57 Řez panelem v příčném spoji Horní napojení KS1000 RW na KS1000 C Svěrné upevňovače 9 16 mm (27) ve spoji plech/c 4 ks šroubů 01 s těsnící podložkou, kalotou a plastovou krytkou Střešní panel KS1000 RW olykarbonátový prosvětlovací panel KS1000 C Těsnění z butylové gumy 5 5 mm ve dvou řadách (aplikace při montáži) 18 U samolepicí expanzní těsnicí páska 20 4 mm (aplikace při montáži) E samolepicí těsnicí páska 20 3 mm (aplikace při montáži) min. Montážně aplikovaný magnetický distanční profil. okud to podmínky vyžadují, uchycený dvěma šrouby 34. Samovrtný nerezový šroub 6,3 25 mm s těsnicí podložkou 19 mm Svěrný upevňovač 9 16 mm (27) spoj C/C Samovrtný nerezový šroub 6,3 25 mm s těsnicí podložkou 19 mm Ocelová páska (aplikace z výroby)

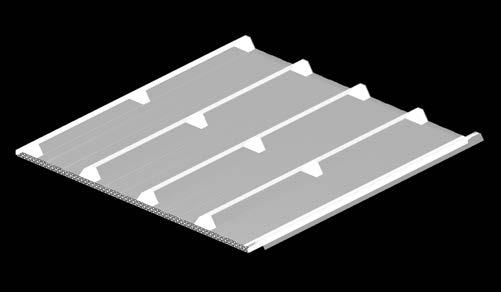

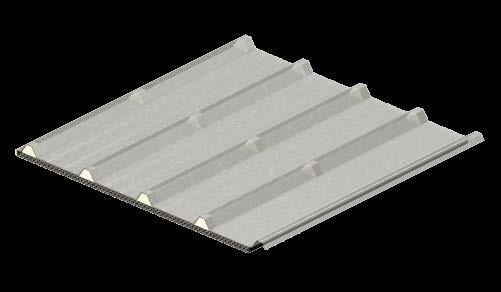

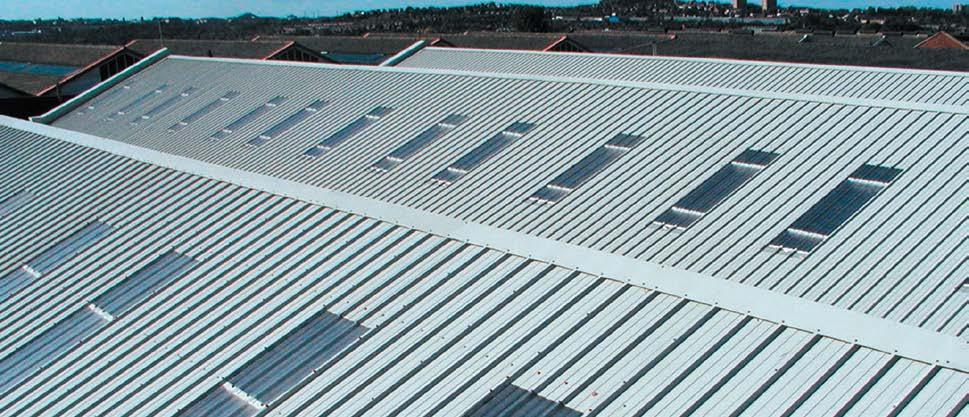

58 58 říslušenství rosvětlovací panely, světlíky a sunizery Střešní prosvětlovací panel KS1000 HTL KS1000 HTL nabízí velmi dobré osvětlení interiéru, aniž by došlo k výraznému navýšení energetické náročnosti budovy. Díky tomu můžete snížit náklady na elektrickou energii a emise CO 2. Úvod Každé pracoviště musí mít dostatečné a vhodné osvětlení, ve kterém má být pokud možno co nejvíce zastoupeno přirozené světlo. Nejlepším způsobem jak nechat proudit světlo do objektu, je použít střešní prosvětlovací panely, které jsou zejména u velkých staveb až třikrát efektivnější než okna umístěná v obvodových stěnách. růnik rozptýleného světla zajistí rovnoměrné osvětlení prostoru a nezpůsobuje oslnění. Úspory energie jsou nejsnadněji vyčíslitelnou výhodou. ropočty bylo zjištěno, že při optimálním využití střešních prosvětlovacích panelů, je možno ušetřit 35 až 55 % roční spotřeby energie na osvětlení. Snižte až o 55 % náklady na elektrickou energii pomocí prosvětlovacích panelů Kingspan HTL. oužití Střešní prosvětlovací panel HTL umožňuje přísun přirozeného denního světla do budovy a splňuje nároky na izolační vlastnosti i estetický vzhled opláštění. Výhody systému Velmi dobré hodnoty součinitele prostupu tepla U = 1,47 W/m 2 K (při použití panelu tloušťky 32 mm). Dobrá světelná propustnost. Odolnost vůči UV záření. Kompletní výrobek dodaný z výroby. Délky od 1,00 m do 6,25 m (celková délka včetně podřezu). Modulová šířka mm. Lehký a odolný. Z výroby dodané ET distanční prvky usnadňují a zrychlují montáž. Výroba v souladu s certifikáty ISO 9001:20 a ISO Systém je řešen včetně detailů. Tento produkt je tvořen sklolaminátovým povrchem s trapézovou profilací a s komůrkovým polykarbonátem na interiérové straně panelu. rosvětlovací panel KS1000 FF/HTL je určen pro kombinaci s panely KS1000 FF s izolačním jádrem z minerální vlny. anel HTL je odolný vůči UV záření, je lehký a nabízí velmi dobré tepelně-izolační vlastnosti (U = 1,47 1,64 W/m 2 K).

59 rosvětlovací panely, světlíky a sunizery říslušenství 59 Technická data říčný řez panelem Těsnicí páska 4,5 9 mm (součást panelu) Samolepicí těsnicí páska 0,4 12 mm (součást panelu) 1000±3 E tvarový prvek (součást panelu) Samolepicí těsnicí páska 0,4 12 mm (součást panelu) D d Těsnicí páska 40 5 mm (součást panelu) 65 Těsnicí páska 40 5 mm (součást panelu) tloušťka panelu [mm] hmotnost [kg/m 2 ] 5,9 6,6 činitel prostupu světla tv [%] (dle ČSN EN 410) celkový činitel solární energie g [%] Výrobní délky Standardní délky jsou od 1,00 do 6,25 m (včetně podřezu). Tvar horního sklolaminátového povrchu je stejný jako u střešního panelu KS1000 FF. Tolerance výrobku délka ± 10 mm (pro finální výrobek) šířka ± 10 mm (polykarbonát) tloušťka ± 2 mm (pro finální výrobek) Tepelně-izolační vlastnosti Součinitel prostupu tepla (hodnota U) pro KS1000 FF / HTL je podle tloušťky polykarbonátové desky 1,47 W/m 2 K (tl. desky 32 mm) až 1,64 W/m 2 K (tl. desky 25 mm). Těsnění a výplně rosvětlovací panel KS1000 FF / HTL je z výroby vybaven antikondenzačními páskami na bočních stranách a těsnicí páskou ve volné vlně podélného spoje. Součástí panelu je také E tvarový prvek v prostoru mezi sklolaminátovým povrchem a polykarbonátovou deskou. V příčném spoji je panel nutno opatřit dvěma řadami butylenové těsnicí pásky mm (aplikace při montáži viz konstrukční detaily příčný spoj). Kompletní rozmístění těsnicích pásek, upevňovacích a spojovacích prvků je uvedeno v montážních návodech, které si vyžádejte na technickém oddělení. Statické řešení Největší vzdálenost mezi podpěrami pro panely KS1000 HTL je závislá na velikosti zatížení sněhem a větrem. ro více informací kontaktujte technické oddělení společnosti Kingspan, a. s.

60 60 říslušenství rosvětlovací panely, světlíky a sunizery odélný spoj anel KS1000 FF/HTL na KS1000 FF v místě každé vlny 01 á 500 mm 27 E tvarový prvek (součást panelu FF/HTL) d d p = 25 (32) Těsnicí páska 12 6 mm (součást panelu FF/HTL) Těsnicí páska 40 5 mm (součást panelu FF/HTL) Distanční profil (součást dodávky FF/HTL) 2 ks/1 profil K 21 Střešní vaznice odélný spoj anel KS1000 FF na KS1000 FF/HTL Těsnicí páska 4,5 9 mm (součást panelu FF/HTL) á 500 mm 03p v místě každé vlny Samolepicí těsnicí páska 0,4 12 mm (součást panelu FF/HTL) 01 E tvarový prvek (součást panelu FF/HTL) d d p = 25 (32) Střešní vaznice K 2 ks/1 profil 34 Distanční profil (součást dodávky FF/HTL)

61 rosvětlovací panely, světlíky a sunizery říslušenství 61 odélný spoj Horní napojení panel KS1000 FF na KS1000 FF/HTL 8 šroubů na spoj/panel 27 v místě každé vlny = 250 sklon α d 21 E tvarový prvek (součást panelu FF/HTL) Distanční profil (součást dodávky FF/HTL) a a a dle statických tabulek Umístění upevňovacích prvků na KS1000 FF/HTL Řez A A horní napojení v místě podpory Řez B B horní napojení v místě příčného spoje

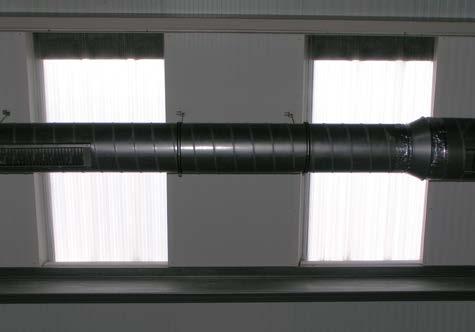

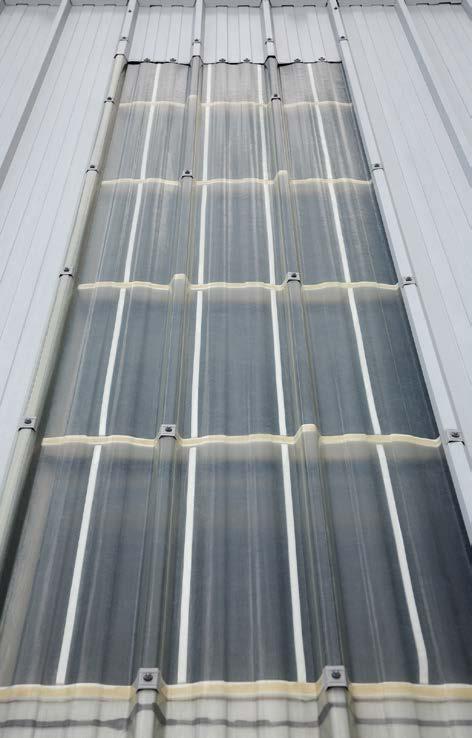

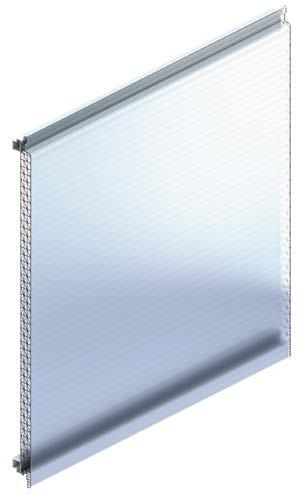

62 62 říslušenství rosvětlovací panely, světlíky a sunizery Stěnový prosvětlovací panel KS1000 WL Kingspan Wall Lite nabízí velmi dobré osvětlení přirozeným denním světlem při zachování požadovaných tepelně technických a estetických vlastností objektu. Úvod Kingspan KS1000 WL jsou stěnové prosvětlovací panely, které umožňují přísun přirozeného denního světla do budovy, při zachování tepelně-izolačních vlastností a estetického vzhledu. Dobrá propustnost světla a zachování tepelně-izolačních vlastností napomáhá snížit výdaje za energii bez produkce emisí CO 2, a zároveň poskytuje uživatelům budovy kvalitní denní osvětlení. Systém Wall Lite je alternativou k tradičním prosvětlovacím systémům. Největší výhodou je možnost kombinovat tento systém se stěnovými panely KS1000 AW. rosvětlovací panel Kingspan KS1000 WL poskytuje vysokou odolnost vůči UV záření, nízkou hmotnost a dobré tepelně izolační vlastnosti (U = 1,23 W/m 2 K). Architektům a projektantům zároveň dává možnost kreativity při navrhování energeticky efektivních budov. oužití Stěnový prosvětlovací panel KS1000 WL lze využít pro všechny typy objektů. Jedná se o kompletně dodaný výrobek se systémově řešenými detaily. Tím se výrazně snižuje doba instalace, aniž by byla vyžadována speciální kvalifikace subdodavatelů. Výhody systému Tepelné vlastnosti: U = 1,23 W/m 2 K. Vynikající světelná propustnost tv = 55 % (podle EN410). Životnost výrobku až 25 let. Úplná recyklovatelnost na konci životnosti výrobku s minimálními dopady na životní prostředí. Architektonicky sjednocené řešení v kombinaci s panely AW. Zachovává si barevnou stálost. Vyráběno v délkách 1,00 6,00 m. Dodání jiných délek konzultujte s oddělením příslušenství společnosti Kingspan, a. s. Kompletně dodaný výrobek zvýšení rychlosti výstavby. Jednoduchá montáž bez zvláštních kvalifikačních nároků. V systému dodávané hliníkové distanční profily umožňují rychlou montáž. Výrobce splňuje podmínky certifikace ISO 9001:20 (certifikáty kvality). Systém je řešen včetně detailů.

63 rosvětlovací panely, světlíky a sunizery říslušenství 63 Technická data mm * 38 * Šířka hliníkových distančních profilů je odvozena od tloušťky izolačních stěnových panelů AW Výrobní délky Standardní délky panelu jsou od 1,0 m do 6,0 m Rozměry a hmotnost D tloušťka [mm] 38 hmotnost [kg/m 2 ] 4,7 roduktové tolerance anel délky do 6 m [mm] ±4 Šířka panelu [mm] 2 / +6 Tloušťka 38 mm [mm] ±1 pravoúhlost řezu [mm] max. 5 Tepelně-izolační vlastnosti Součinitel prostupu tepla (hodnota U) pro KS1000 WL je 1,23 W / m 2 K. ropustnost světla činitel prostupu světla t v = 55 % činitel prostupu solární energie g = 58 % Těsnění a výplně KS1000 WL je na bočních stranách vybaven antikondenzační a paropropustnou páskou, která zaslepuje komůrky polykarbonátové desky (součást panelu). Kompletní rozmístění těsnicích pásek, upevňovacích a spojovacích prvků je uvedeno v montážních návodech, které si vyžádejte na technickém oddělení. Možnosti kombinace KS1000 WL s izolačními panely KS1000 AW Tloušťka KS1000 WL 30 Šířka distančního profilu Tloušťka KS1000 AW [mm] 20, , , , , ,5 150 Statické řešení Největší vzdálenost mezi podpěrami pro panely KS1000 WL je závislá na velikosti zatížení větrem. ro více informací kontaktujte technické oddělení společnosti Kingspan, a. s.

64 64 říslušenství rosvětlovací panely, světlíky a sunizery Schéma spoje prosvětlovacího panelu WL a stěnového izolačního panelu AW pomocí distančních profilů KS1000 AW a) AW/WL (profil Z16) b) WL/WL (profil WLD_B) c) WL/AW (profil Z16) oznámka: Tvar distančních hliníkových profilů je pouze ilustrativní. ro přesný tvar a rozměry distančního profilu kontaktujte technické oddělení Kingspan. Schéma upevnění panelu WL Upevnění prosvětlovacího panelu do distančního hliníkového profilu pomocí nerezových závitotvorných šroubů s těsnicí podložkou 16 mm (např. JA3-6,5x38 E16) á 500 mm á 500 mm Těsnicí páska 17 Rozpon mezi nosnou konstrukcí * Upevnění prosvětlovacího panelu a distančního hliníkového profilu k nosné konstrukci pomocí 1 2 nerezových závitotvorných šroubů s těsnicí podložkou 19 mm (např. JZ3-6,3x E19 pro ocelové konstrukce) Těsnicí profil WL_F * Vzdálenost nosných prvků určuje statik nebo projektant na základě statického posouzení (obvykle 2 3 m). rosvětlovací panely není možné použít pro zatížení sáním větru vyšším než 0,9 kn/m 2 ro určení maximálních rozponů kontaktujte technické oddělení společnosti Kingspan, a. s.

65 rosvětlovací panely, světlíky a sunizery říslušenství 65 KS1000 WL horní zámek Ocelový nosník Stěnový panel KS1000 AW horizontálně uložený Těsnění proti povětrnostním vlivům (součást panelu) Kotvení ve skrytém spoji (min. 2 kusy nerezových šroubů) + kotvení krátkými šrouby pouze do profilu E těsnicí profil 26 rosvětlovací panel KS1000 WL horizontální uložení E izolační páska zabraňující vzniku koroze mezi hliníkem a ocelovou konstrukcí Hliníkový distanční profil Z16 těsnicí profil WL_F Vertikální spoj se zaklapávací lištou Min. 130 mm odpěrná konstrukce IR izolační desky (aplikace na stavbě) E samolepicí těsnicí páska 20 5 mm (mezi panel a konstrukci) Izolační stěnový panel KS1000 AW horizontálně uložený Těsnicí profil WL_F natlačený mezi rámovou konstrukci (hliníkové profily) a mezi WL a podpěrnou konstrukci. rovádí se po osazení panelu WL Nerezový šroub Hliníkový distanční profil KS1000 WL horizontální uložení Vnější část zaklapávací lišty Zaklapávací lišta v rovině povrchu nebo zapuštěná Výplň drážky zámku AW a WL pomocí E těsnicího profilu 26 Butylová těsnicí páska 21 (aplikace na stavbě)

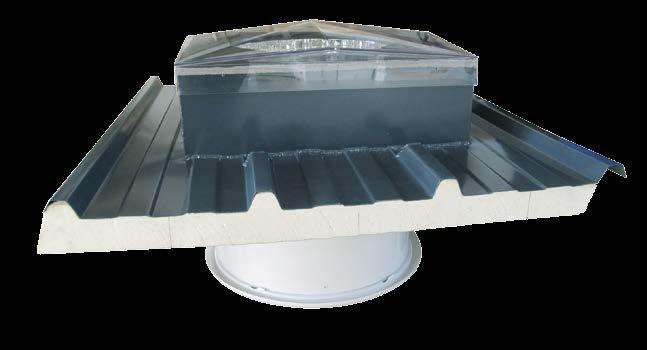

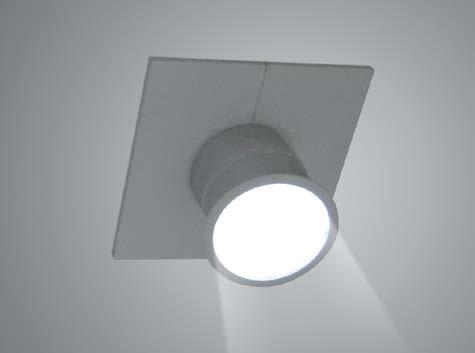

66 66 říslušenství rosvětlovací panely, světlíky a sunizery Tubusový světlovod Sunizer oužití světlovodu SUNIZER umožňuje nový, revoluční způsob přívodu světla do budovy s využitím superreflexního potrubí. Díky tomu lze dosáhnout rozjasnění prostor uvnitř objektu i v místech, kde není možné běžné osvětlení pomocí oken. A to po celý den, od východu do západu slunce. SUNIZER přináší naprosto unikátní konstrukční řešení, které se odlišuje především jeho variabilním využitím a mimořádně vysokou účinností. Jeho jedinečné vlastnosti spočívají v použití Fresnelových čoček, které velmi příznivě zlepšují finální parametry celého systému. Fresnelovy čočky zvyšují intenzitu slunečních paprsků procházejících systémem a soustřeďují je do určeného místa. SUNIZER může být instalován jak do plochých, tak i šikmých střech. Tento produkt je vhodný i pro nízkoenergetické budovy. Vzduchotěsný válec s izolačním trojsklem v kombinaci s tepelnou izolací prostupu tvoří ze Sunizeru prosvětlovací prvek s velmi dobrými tepelně-izolačními vlastnostmi. Světlovod včetně prostupového kusu izolačního panelu je dodán jako kompletní výrobek, který se snadno vsazuje na nosnou konstrukci mezi střešní panely. Díky tomu je tento výrobek plně kompatibilní s izolačními panely Kingspan. Výhody sytému řívod přirozeného denního osvětlení do interiéru budov. Napomáhá splňovat požadavky na osvětlení budov denním světlem. Snadná instalace jedná se o kompletně dodaný výrobek kompatibilní se střešními systémy Kingspan. Systém přináší finanční úspory spočívající ve snížení množství elektrické energie. Úspora energie během dne je až 90 %. Noční režim systém může být doplněn LED diodami nebo zářivkami. Systém je bezúdržbový.

67 L rosvětlovací panely, světlíky a sunizery říslušenství 67 Technická data D min min spád střechy a a 21 otrubí s reflexní úpravou Stropní difuzér s Fresnelovými čočkami roduktová data Typ růměr (D) [mm] Osvětlená plocha [m 2 ] Sunizer Sunizer Ztráty světla Světlovod SUNIZER může být podle přání zákazníka dodán s prakticky libovolnou délkou potrubí, ale každý metr délky znamená 6% ztrátu světla. ro velmi dlouhé délky světlovodu SU- NIZER se doporučuje navrhnout potrubí většího průměru.

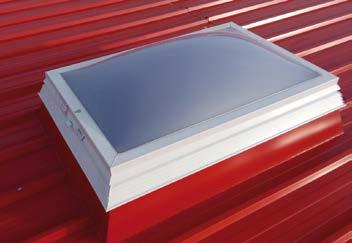

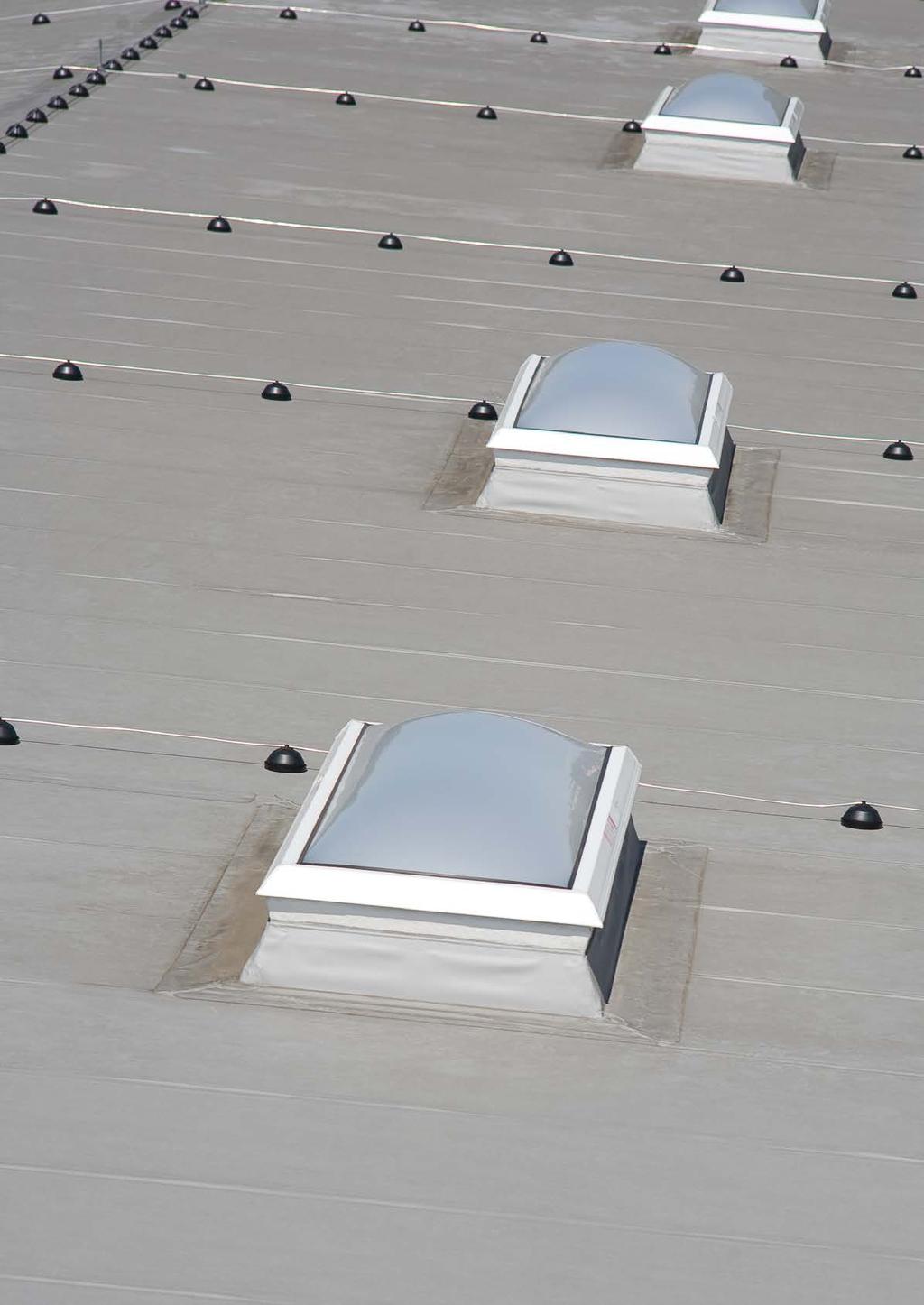

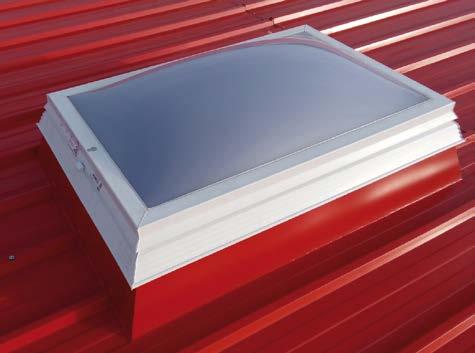

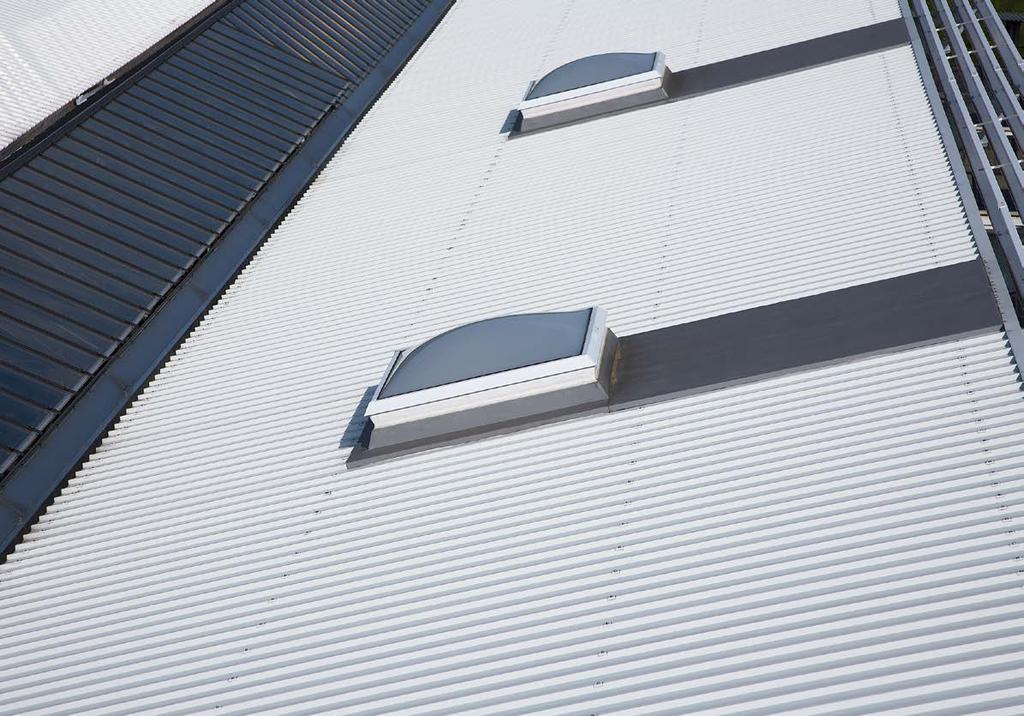

68 68 říslušenství rosvětlovací panely, světlíky a sunizery Střešní světlíky Kingspan dodává vestavěné bodové světlíky přímo v panelu, což zaručuje bezkonkurenční řešení detailu osazení světlíku. Světlíky jsou k dispozici v různých rozměrech a mohou být vybaveny variací možných příslušenství například elektromotorem, dešťovým/větrovým senzorem, sítěmi proti pádu a jinými. ropustnost světla: %. Součinitel prostupu tepla: 0,9 3,0 W/m 2 K. Výrobní rozměry různé: standard od 0,7 1,37 m až po 1,2 2,4 m nestandard po dohodě Nabízíme produktovou řadu světlíků renomovaného výrobce německé společnosti Essmann. Společnost Essmann je součástí koncernu Kingspan.

69

70 70 říslušenství rosvětlovací panely, světlíky a sunizery Hřebenový světlík čelní napojení á 300 mm oznámka: a podle požadavků projektanta / statika 12 pro střechy se spádem 10 % 4 ks / m > 10 % 2 ks / m Nosný plech světlíku 111 K UR deska aplikovaná při montáži Izolace aplikovaná při montáži Vnější plech ohnutý nahoru 102 K á 333 mm α a odtmelení Hřebenový světlík napojení ve spádu (RW) á 300 mm Nosný plech světlíku 132 K 111 K á 300 mm Izolace aplikovaná při montáži 14 á 500 mm UR deska aplikovaná při montáži

71 50 spád α a a rosvětlovací panely, světlíky a sunizery říslušenství 71 Hřebenový světlík čelní napojení min d K ks na panel oznámka: a podle požadavků projektanta / statika Hliníkový lem s izolační výplní 01 A 6 ks na panel

72 72 říslušenství Mechanismy ochrany proti požáru

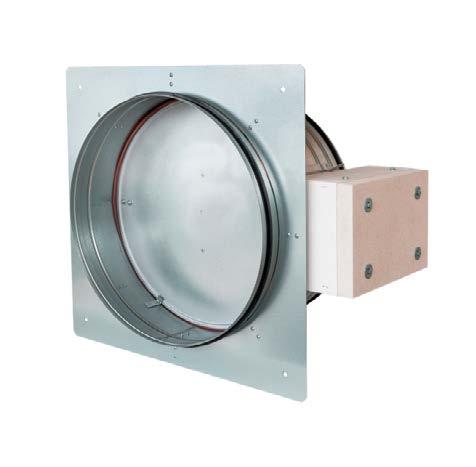

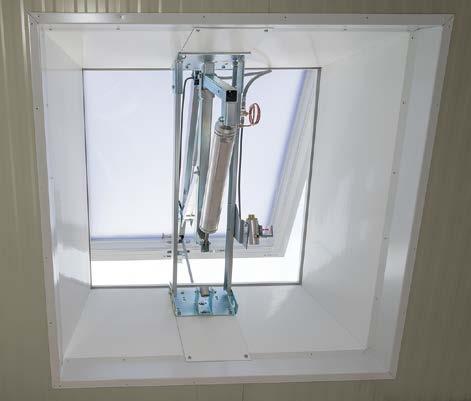

73 Mechanismy ochrany proti požáru říslušenství 73 Kingspan je schopen dodat speciální mechanismy ochrany proti požáru a to buď přímo integrované do světlíků nebo speciální stěnové mechanismy na prostupy potrubí. Systémy pro požární ochranu světlíků se navrhují vesměs na všechny standardní rozměry námi nabízených světlíků. Tyto se pak dělí podle požadavků klientů na ovládané CO 2 kapslí, případně elektricky. Specifické požadavky na požární klapky řeší technické oddělení, které přihlíží k požadavkům klientů a zákonům zemí, kde bude systém instalován. Vzhledem ke komplexnosti problematiky je pro montáž vyžadována vždy certifikovaná firma. Speciální požadavky vždy konzultovat s technikem příslušenství. ožární klapky Klapky mohou být volitelně vybaveny jednotkami pro běžné větrání (pneumatické nebo elektrické). Jednotka automaticky reaguje na změny počasí, čímž napomáhá snadnému provozu. O možnostech dodání kontaktujte oddělení příslušenství společnosti Kingspan, a. s. Standardní rozměry (velikost otvorů ve střešní konstrukci) mm mm mm mm mm mm Nestandardní rozměry po dohodě

74 74 říslušenství Výrobky z hliníku

75

76 76 říslušenství Výrobky z hliníku Hliníkové výrobky umožňují velmi rychlou a snadno proveditelnou montáž s bezproblémovou funkčností. Navíc mohou ještě více zdůraznit originalitu každé stavby. Hlavním použitým materiálem je hliníkový plech s finální komaxitovou povrchovou úpravou. Tím je zaručena vysoká kvalita a životnost všech součástí a současně velký výběr barevného odstínu podle požadavků zákazníka. U panelů X DEK nebo TO DEK se pro provádění prostupů používají těsnicí VC fólie ve standardních odstínech šedé barvy. Výhody sytému Velká tvarová variabilita. Nestandardní tvary. rostupy střešními izolačními panely Kingspan RW, FF, TO DEK, X DEK a RT. Výroba podle individuálních potřeb zákazníka. Komaxitová povrchová úprava. Jedná se o kompletní výrobek, není třeba žádných finálních úprav. rostupy je možno dodat izolované nebo bez izolace.

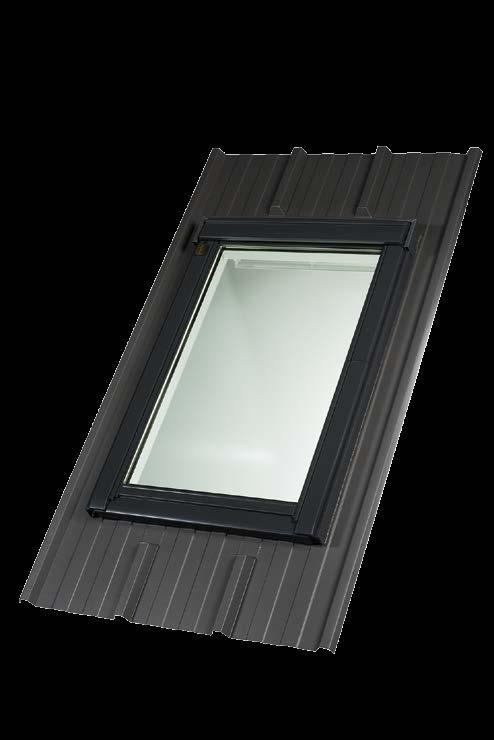

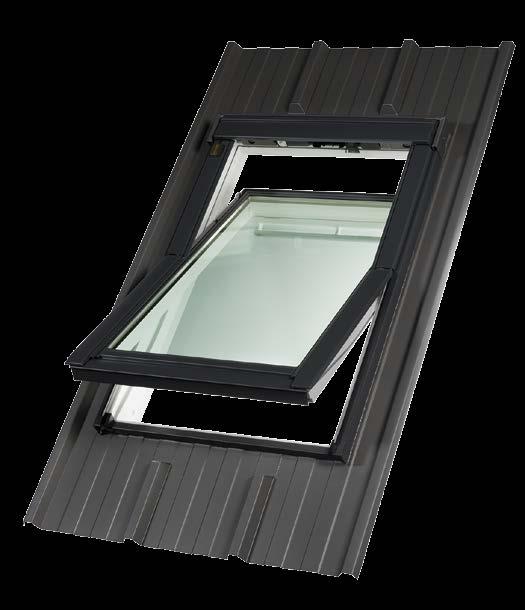

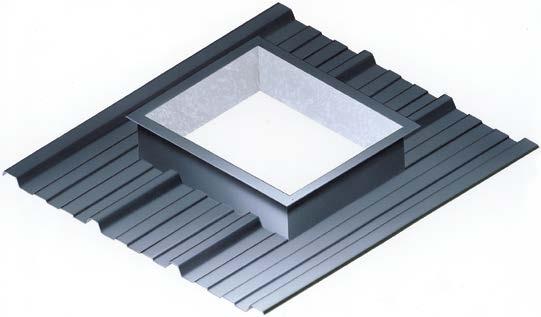

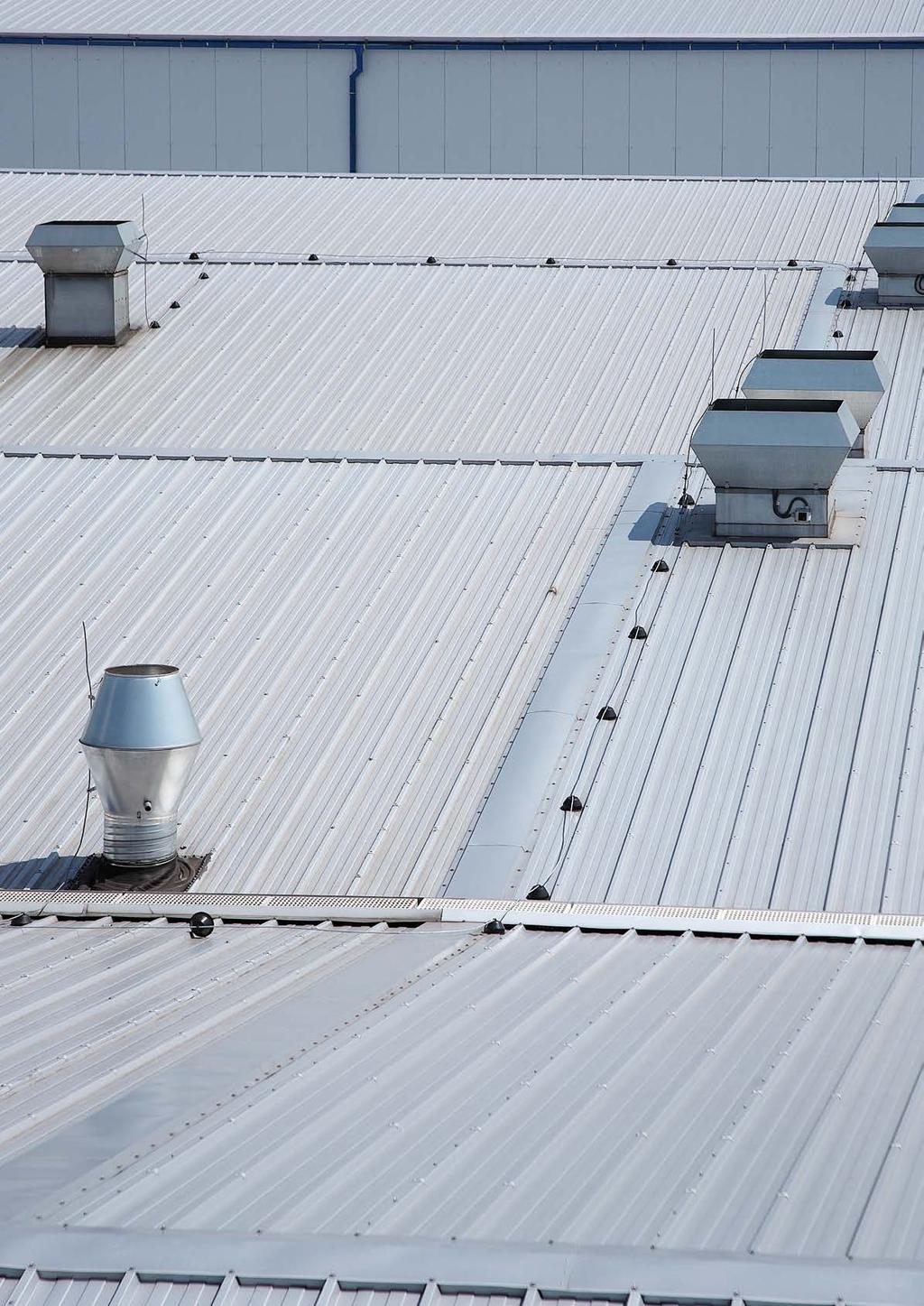

77 Výrobky z hliníku říslušenství 77 rostupy pro střešní okna rostupy jsou vhodné v kombinaci s izolačním sendvičovým panelem RW, FF anebo u plochých střech s panely TO DEK a X DEK. Nově lze dodat i prefabrikovaná střešní okna osazená do panelu RT (panely s designem střešní tašky). Okna se zabudovávají pomocí speciální U stěrky. ro více informací kontaktujte technické oddělení Kingspan, a. s., tel.: , techinfo@kingspan.cz rostupy je možné vyrobit v různých rozměrech tak, aby odpovídaly dispozičnímu řešení. Vyrábí se pro střešní okna Velux a Fenestra. Velikosti rámů oken: 780 mm 980 mm 780 mm mm 780 mm mm 780 mm mm 940 mm mm 940 mm mm 940 mm mm mm mm 1 140mm mm mm mm refabrikované prostupy umožňují bezproblémovou instalaci na střeše. o instalaci výrobek nevyžaduje žádné další finální úpravy.

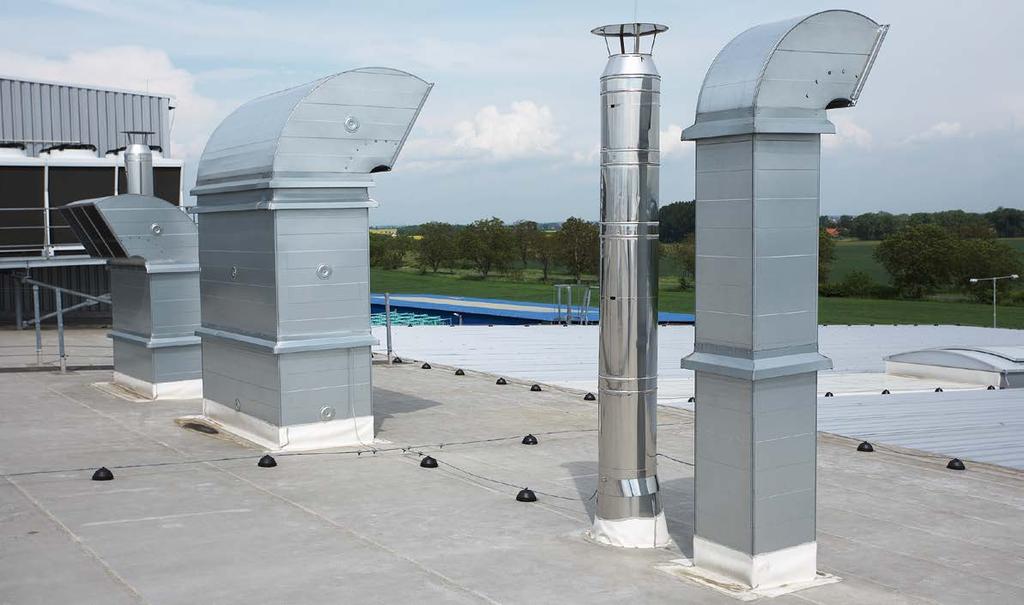

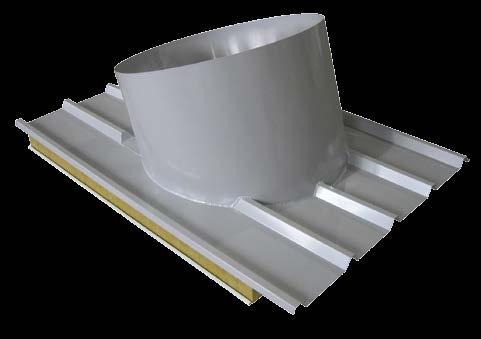

78 78 říslušenství Výrobky z hliníku Střešní prostupy Hliníkové prostupy umožňují bezproblémové utěsnění na střechách. Jakožto hotový produkt nevyžadují žádné dokončovací práce. Optimální využití najdou střešní prostupy s RW a FF panely nebo na plochých střechách (panely TO DEK / X DEK), podle potřeb zákazníka. Standardní technické parametry: Šířka max mm Délka max mm locha max. 2 m 2 Obvod max. 800 mm Další rozměry lze vyrobit po dohodě. Výhody hliníkových prostupů Výroba podle individuálních potřeb zákazníka Tvarová variabilita Jakýkoli barevný odstín rostupy pro panely RW, FF, TO DEK, X DEK Komaxitový povrch Hotový produkt bez dalších dokončovacích prací

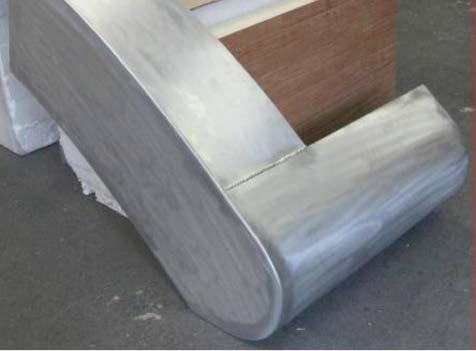

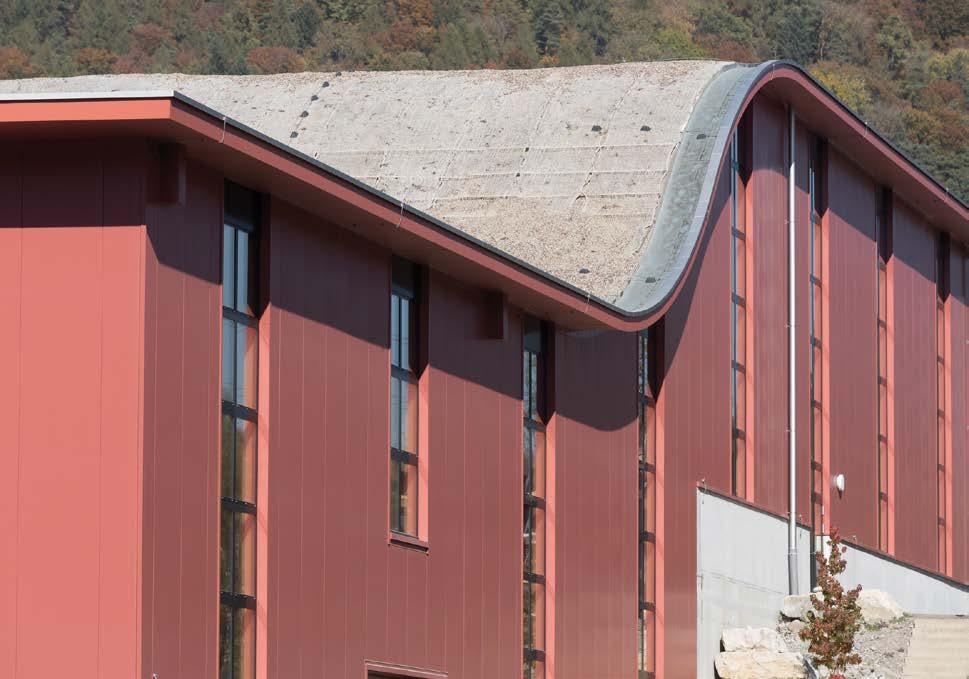

79 Výrobky z hliníku říslušenství 79 Architektonické prvky a speciální konstrukce Architektonické prvky esteticky povyšují celkový vzhled budovy. Nevyrábějí se žádné standardy, pouze výrobky na zakázku podle vzhledu konkrétní budovy. Tyto prvky se vyznačují originálním vzhledem a nabízejí možnost mnoha variant, barevných kombinací a zpracování. Obloukové atiky: Délka max. = mm Rádius min. = 150 mm Další součásti mohou být vyrobeny na základě dohody podle projektové specifikace. Kompletní nabídku získáte u obchodních zástupců.

80 80 říslušenství Výrobky z hliníku Hliníkové rámy oken Výroba na zakázku podle designu projektu Velká variabilita

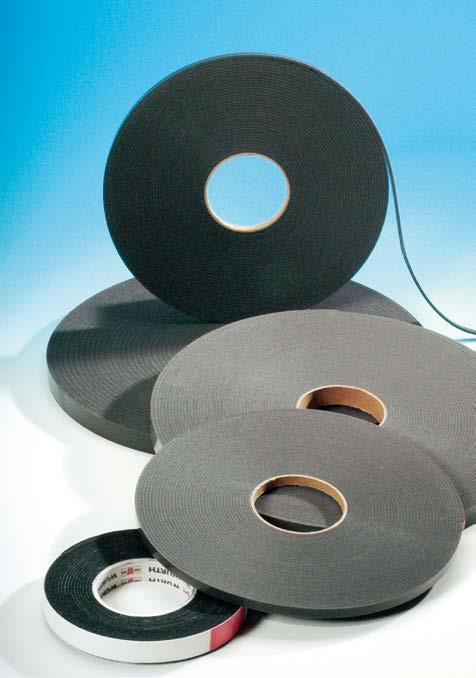

81 Výrobky z hliníku říslušenství 81 Těsnění a výplně Opláštění budovy je navrženo a instalováno tak, aby zabránilo pronikání všech povětrnostních vlivů do budovy. lášť také reguluje teplotu a zabraňuje únikům vzduchu. roto je důležité správně vybrat, specifikovat a instalovat těsnění, pásky, tmely a výplně, aby výsledný plášť správně fungoval. Typy těsnění Těsnicí pásky z butylové pryže Těsnicí pásky z E Těsnicí pásky z VC pěny Silikonové tmely olyuretanová expanzní páska Butylové těsnění Další specifická těsnění Výplně otvorů Tam, kde se koncový průřez panelu opatřuje oplechováním (lemováním), bude panel doléhat jen v nejvyšších bodech průřezu a v důsledku toho vznikne mezi profilováním a oplechováním volný prostor. roto je nutné do utěsňovaného profilu vložit výplň s náležitými rozměry, která zabrání pronikání větru, vody a hmyzu. ro tento účel jsou k dispozici následující materiály: olyetylenová výplň Ostatní těsnicí hmoty dle potřeby příslušného detailu Hydrofólie (kompletační materiál k panelům TO DEK, X DEK)

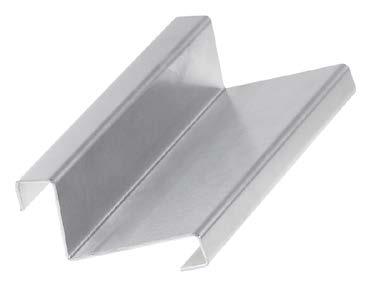

82 82 říslušenství Lisované pozinkované profily

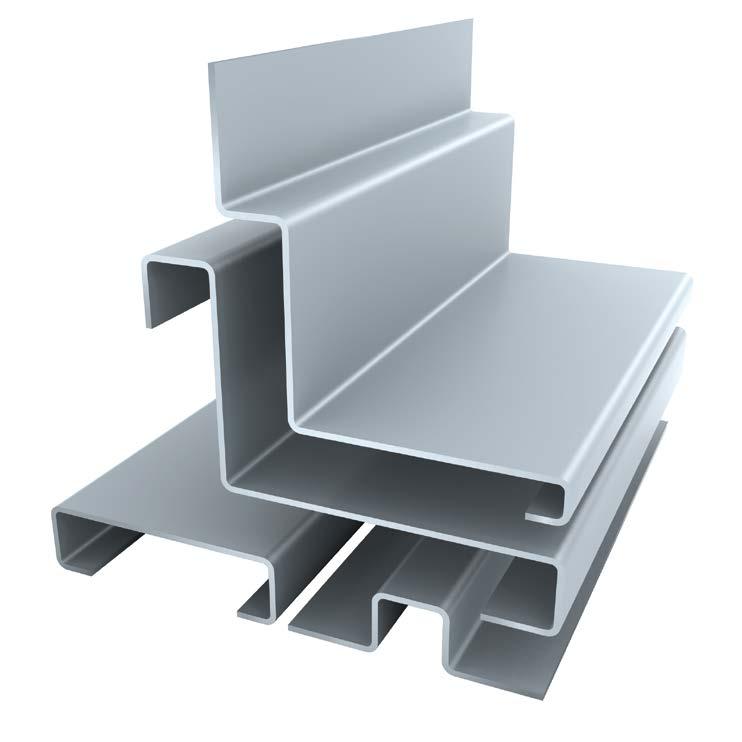

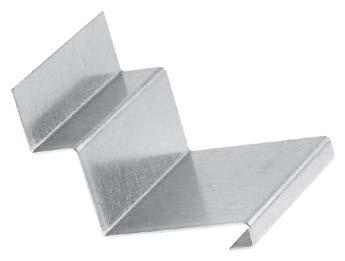

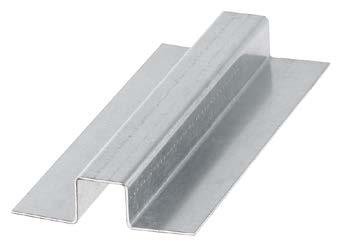

83 Lisované pozinkované profily říslušenství 83 Výroba na zařízeních Kingspan (ohýbací stroj 8 m, ohraňovací lis 3 m, nůžky 3 m, zakružovací válce 3 m) podle požadavků zákazníka Různé profily ( Z,U,L + atypické ) rofily s drážkami Flexibilita dodacích termínů a vyráběných tvarů rofily do délky 8 m délky jsou k dispozici v tloušťce oceli 1 mm rofily kratší než 3 m jsou k dispozici v tloušťce oceli 1,5 mm, 2 a 3 mm rofily jsou dodávány na dřevěných paletách nebo v ocelových krabicích, podle rozsahu objednávky

84 84 říslušenství Safety bezpečnostní prvky na střechy

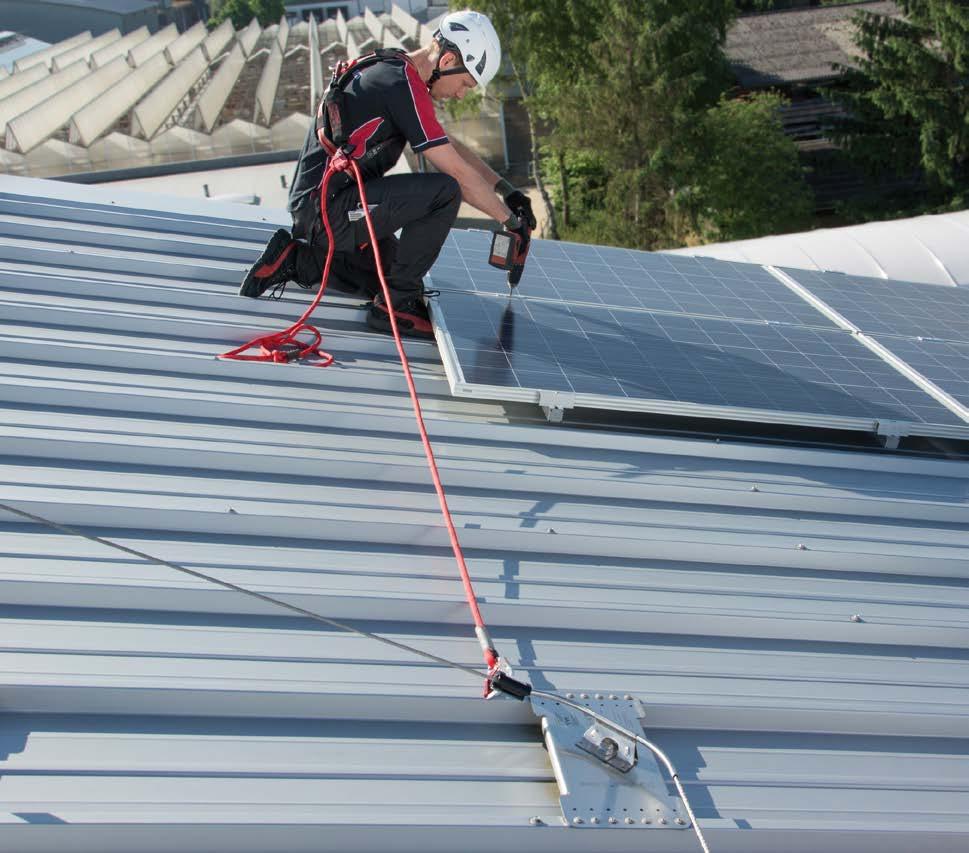

85 Safety bezpečnostní prvky na střechy říslušenství 85 Nabízíme systémy ochrany proti pádu osob pro všechny typy střech. Dodáme prověřené řešení certifikované dle platných norem v České republice i v okolních státech. Konzultace zdarma Návrh řešení i zpracování cenové nabídky včetně projektové dokumentace záchytného systému. (nutno dodat odpovídající podklady) V případě potřeby zajistíme montáž i revizi systému. Dodávka standardních prvků do 3 pracovních dnů. Námi nabízené výrobky jsou výhradně z nerezové oceli odpovídající kvality. Nechte si zdarma navrhnout to nejlepší řešení pro Vaši střechu.

86 86 říslušenství Upevňovací prvky

87 Upevňovací prvky říslušenství 87 Správný výběr upevňovacích prvků má nezanedbatelný vliv na celkovou kvalitu dokončené stavby. Kingspan nabízí ke všemu příslušenství i panelům upevňovací prvky. Jejich výběr podléhá přísným požadavkům kvality. Tyto prvky upevňují panely opláštění střechy a stěn nebo doplňkové prvky k hlavní nebo pomocné nosné konstrukci. Musí přitom splňovat následující požadavky: Upevnění opláštění střechy a stěn na hlavní nebo pomocnou konstrukci evnost celé konstrukce musí odolávat působícímu zatížení Musí být zajištěna těsnost proti vniknutí vlhkosti / vody do stavební konstrukce Životnost musí být stejná jako u systému opláštění Vzhledově musí ladit s celým opláštěním Hlavní upevňovací prvky Hlavní upevňovací prvky jsou ty, které upevňují sendvičové izolační panely na konstrukci budovy. ři tomto použití plní upevňovací prvky funkci nosného prvku a musí být schopny po celou dobu životnosti pláště budovy přenášet do nosné konstrukce zatížení působící na panely opláštění. Upevňovací prvky používané pro sendvičové izolační panely jsou závitotvorné nebo samovrtné. Na přání zákazníka lze po dohodě dodat i jiné typy upevňovacích prvků. Sekundární upevňovací prvky a nýty Sekundární upevňovací prvky a nýty se používají pro stranové přesahy a pro uchycení lemování. ro montážní použití jsou požadovány upevňovací prvky pro malé tloušťky materiálu. očet upevňovacích prvků je nutné stanovit statickým výpočtem v závislosti na zatížení. To obvykle znamená, že dovolené zatížení upevňovacího prvku není prvořadé, celkové zatížení je rozloženo na větší množství upevňovacích prvků. ři rozhodování o upevňovacích prvcích pro tato použití se poraďte s výrobcem příslušného konstrukčního materiálu nebo s technickým oddělením Kingspan. Materiály a životnost Očekávaná maximální životnost upevňovacích prvků závisí na rychlosti jejich koroze, která může být ovlivněna technickými parametry materiálu, vnitřním a vnějším prostředím a konstrukcí budovy. Vzhledem k celkové životnosti opláštění budovy doporučujeme použití upevňovacích prvků z nerezové oceli. Uhlíková ocel upevňovací prvky z uhlíkové oceli s povrchovou úpravou spolehlivě slouží na střechách a stěnách budov po dobu 15 let. Nerezová ocel očekávaná životnost upevňovacích prvků z nerezové oceli je nejméně 50 let. Záruka na výrobky U projektů, na které Kingspan poskytuje prodlouženou záruku, existuje přísný požadavek, aby byly specifikovány a použity upevňovací prvky z nerezové oceli. evnost Hlavní upevňovací prvky fixují panely k nosné konstrukci budovy a musí být dostatečně pevné, aby odolávaly působícímu zatížení. V praxi bývá pro upevňovací prvky nejčastější zatížení od sání větru, které se snaží odtrhnout panely od nosné konstrukce budovy.

88 88 říslušenství rotisněhové zarážky

89 rotisněhové zarážky říslušenství 89 rotisněhové zarážky (sněhové zachytávače) jsou určeny pro udržení sněhové vrstvy na střeše, zejména tam, kde by jinak hrozil jednorázový pád velkého množství sněhu ze střechy. Umožňují postupné odtávání sněhu bez rizika sesuvu. Kingspan zdarma zajistí návrh protisněhových zarážek na Vaše projekty. Sněhový zachytávač Z12 Vhodný pro následující typy panelů Kingspan: KS1000 RW KS1000 FF 333 (250) KS1000 RT Sněhové zachytávače jsme schopni dodat v barvách na stavbě použitých panelů. Sněhový zachytávač Z14 Výrobek určen pro objekty, kde je provedeno opláštění střešními sendvičovými izolačními panely Kingspan KS1000 RW. Zachytávač je zhotoven z hliníkového plechu tloušťky 3 mm. Délka prvku je 2 m a hmotnost 1,5 kg. Splňuje současné požadavky předpisů a norem pro střešní prvky. Standardně se vyrábí bez povrchové úpravy přírodní hliník. o dohodě je možné nabídnout povrchovou úpravu Komaxit v odstínech RAL. (42) (3) (1 996) (50) (21) (74) (100) (125) (2) 6 7 (333,3) (164) (42) (3)
