1 2. ŠIKMÉ A STRMÉ STŘECHY PRINCIPY NÁVRHU Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v

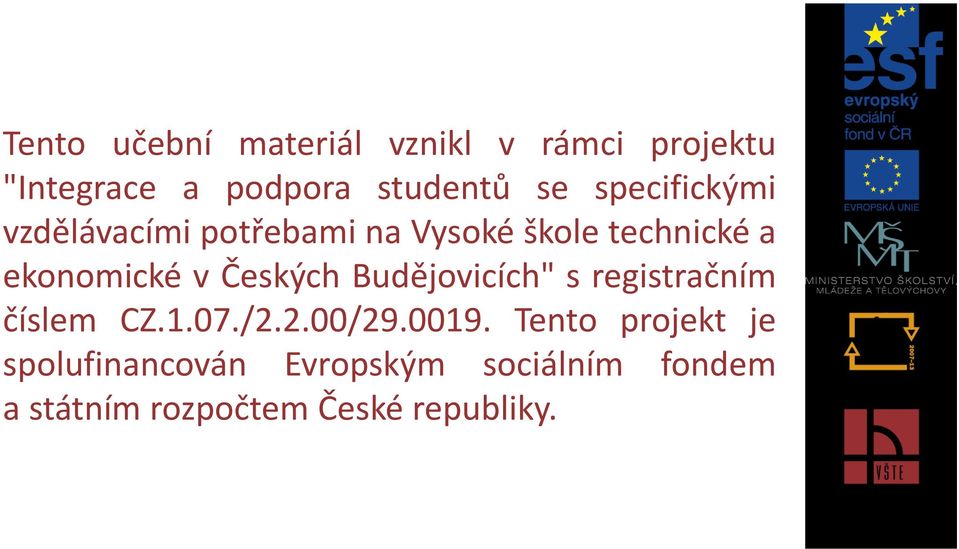

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/29.0019.

3 ÚVOD Návrh střechy musí úplně a jednoznačně určit materiálové, technologické, konstrukční, vzhledové i provozní řešení střechy. V dokumentaci návrhu střechy je třeba uvést alespoň rozměry a sklony střešních ploch, předepsat skladbu a všechny vrstvy střechy včetně tlouštěk, materiálů a materiálových parametrů. Dále je třeba stanovit zatížení střechy, tepelně technické vlastnosti střechy, řešení dilatací, určit polohu vtoků a dalších odvodňovacích prvků i prostupů včetně rozměrů a popsat řešení všech charakteristických a atypických konstrukčních detailů.

tlouštěk, materiálů a materiálových parametrů.

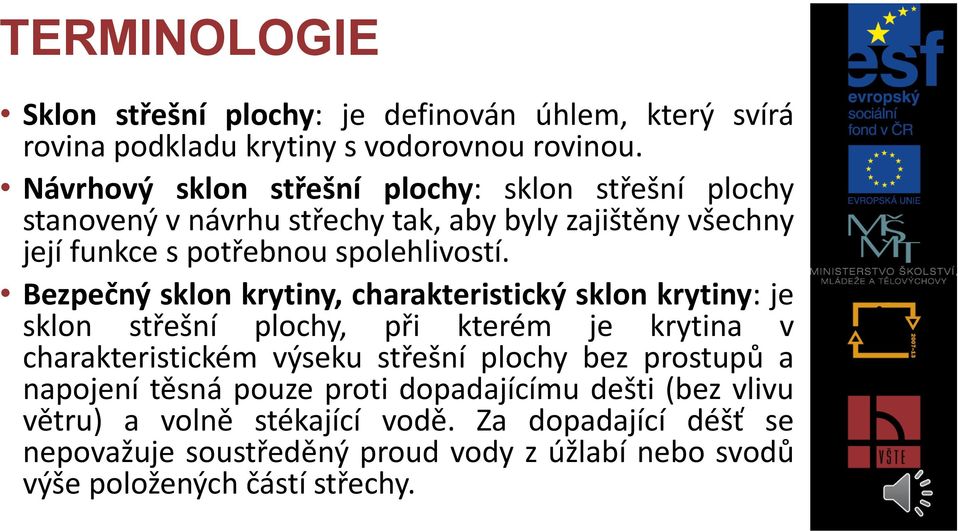

4 TERMINOLOGIE Sklon střešní plochy: je definován úhlem, který svírá rovina podkladu krytiny s vodorovnou rovinou. Návrhový sklon střešní plochy: sklon střešní plochy stanovený v návrhu střechy tak, aby byly zajištěny všechny její funkce s potřebnou spolehlivostí. Bezpečný sklon krytiny, charakteristický sklon krytiny: je sklon střešní plochy, při kterém je krytina v charakteristickém výseku střešní plochy bez prostupů a napojení těsná pouze proti dopadajícímu dešti (bez vlivu větru) a volně stékající vodě. Za dopadající déšť se nepovažuje soustředěný proud vody z úžlabí nebo svodů výše položených částí střechy.

Bezpečný sklon krytiny, charakteristický sklon krytiny: je sklon střešní plochy, při kterém je krytina v charakteristickém výseku střešní plochy bez

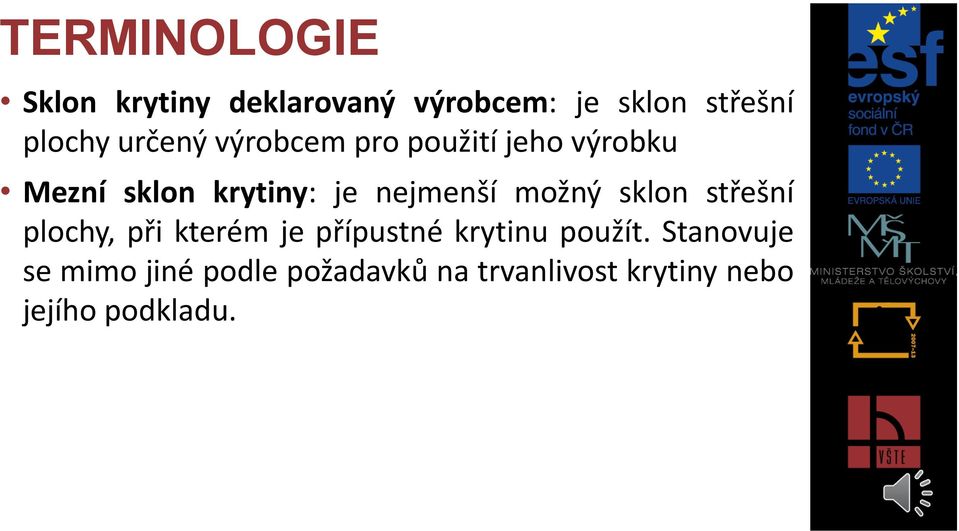

5 TERMINOLOGIE Sklon krytiny deklarovaný výrobcem: je sklon střešní plochy určený výrobcem pro použití jeho výrobku Mezní sklon krytiny: je nejmenší možný sklon střešní plochy, při kterém je přípustné krytinu použít. Stanovuje se mimo jiné podle požadavků na trvanlivost krytiny nebo jejího podkladu.

možný sklon střešní plochy, při kterém je přípustné krytinu použít.

6 NÁVRH GEOMETRIE STŘECHY Geometrie střechy vychází z: umístění stavby, funkčního využití (obytné podkroví). V nížinách netvoří složitý tvar tak velký problém jako v horských podmínkách. V horských podmínkách nutné volit jednoduché tvary střech.

V nížinách netvoří složitý tvar tak velký problém jako v

7 NÁVRH GEOMETRIE STŘECHY Volit jednoduché sedlové střechy bez úžlabí, bez vikýřů, bez zbytečných změn sklonů. Výběr typu krytiny závisí na: tvaru střešní roviny, sklon střešních rovin, umístění stavby (klimatické podmínky).

8 NÁVRH GEOMETRIE STŘECHY Konečný rozměr střešní plochy závisí na skladebném rozměru krytiny, v případě skládaných krytin z keramiky a betonu se jedná o krycí šířku a délku. 1. Obrázek: Celková krycí šířka pro střešní systém KMB Beta/KMB Hodonka Zdroj: VYSOKÁ ŠKOLA TECHNICKÁ A EKONOMICKÁ. 1. ŠIKMÉ STŘECHY - cvičení *online *citováno ]. Dostupné z: https://is.vstecb.cz/auth/el/5610/leto2013/pos_3/um/pos_3_cviceni_sikme_strechy_cast_1.pdf

Obrázek: Celková krycí šířka pro střešní systém KMB Beta/KMB Hodonka Zdroj: VYSOKÁ ŠKOLA TECHNICKÁ A EKONOMICKÁ.

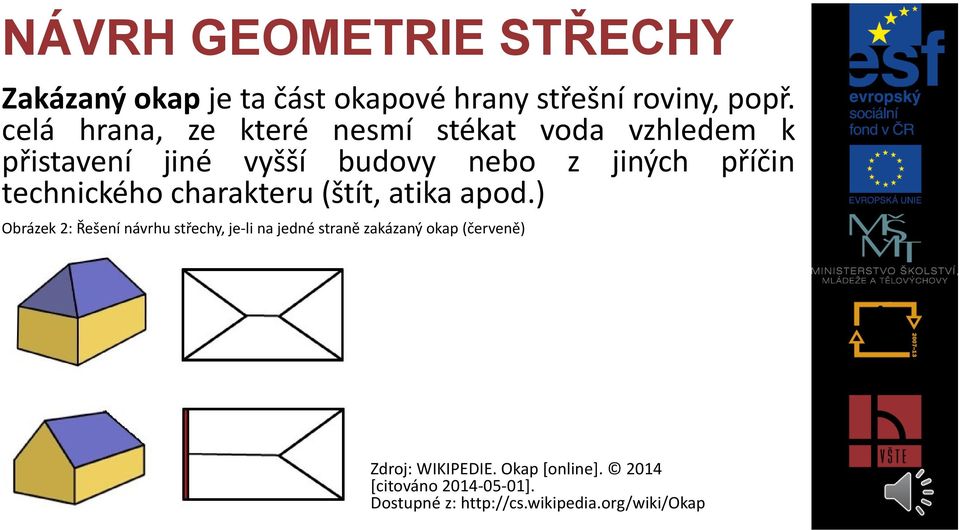

9 NÁVRH GEOMETRIE STŘECHY Zakázaný okap je ta část okapové hrany střešní roviny, popř. celá hrana, ze které nesmí stékat voda vzhledem k přistavení jiné vyšší budovy nebo z jiných příčin technického charakteru (štít, atika apod.) Obrázek 2: Řešení návrhu střechy, je-li na jedné straně zakázaný okap (červeně) Zdroj: WIKIPEDIE. Okap *online [citováno ]. Dostupné z:

technického charakteru (štít, atika apod.

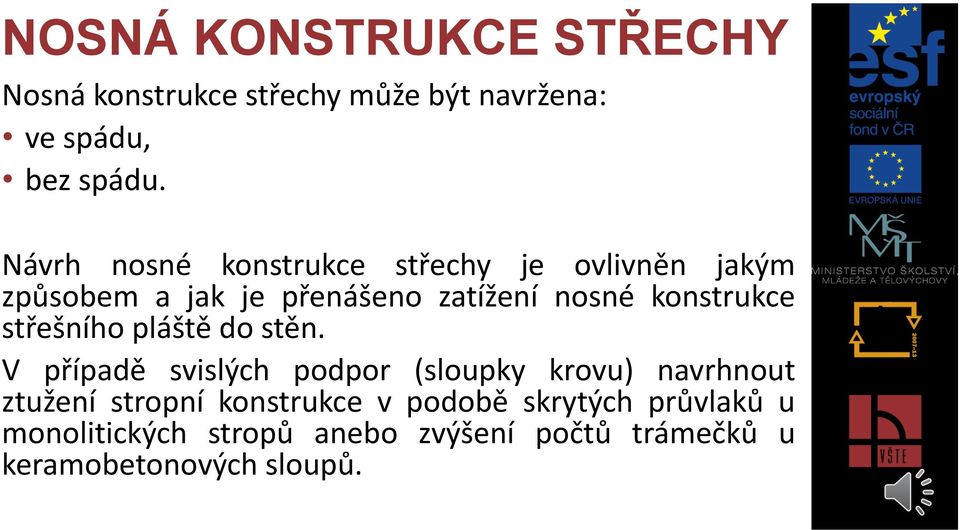

10 NOSNÁ KONSTRUKCE STŘECHY Nosná konstrukce střechy může být navržena: ve spádu, bez spádu. Návrh nosné konstrukce střechy je ovlivněn jakým způsobem a jak je přenášeno zatížení nosné konstrukce střešního pláště do stěn. V případě svislých podpor (sloupky krovu) navrhnout ztužení stropní konstrukce v podobě skrytých průvlaků u monolitických stropů anebo zvýšení počtů trámečků u keramobetonových sloupů.

11 KROV NÁVRH PODKROVÍ Proslunění ČSN Bod 4.3 Nejmenší skladebný rozměr otvoru: ve svislé části 900 mm, v šikmé části 700 mm. Přímé sluneční záření musí pronikat okny, jejich skladebné rozměry jsou rovny 1/10 podlahové plochy místnosti. (doporučení počítat s 1/8 půdorysné plochy).

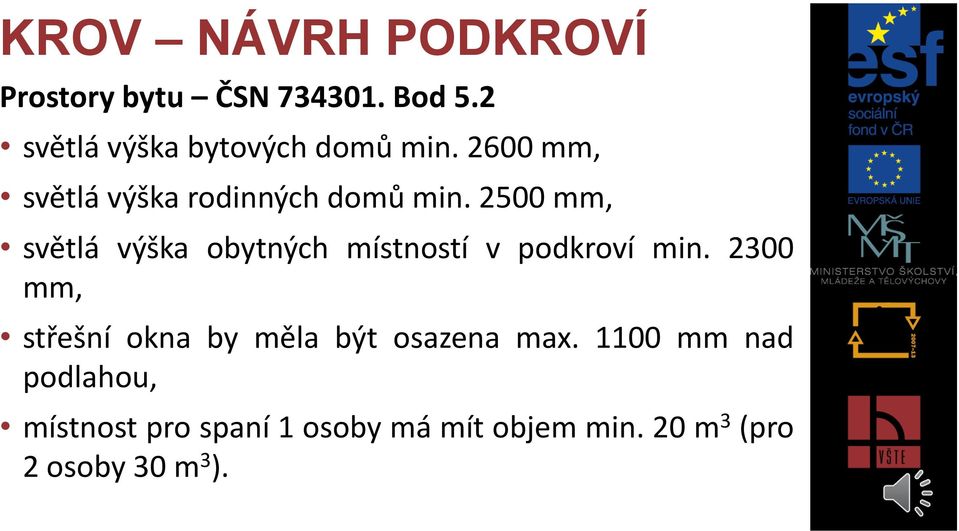

12 KROV NÁVRH PODKROVÍ Prostory bytu ČSN Bod 5.2 světlá výška bytových domů min mm, světlá výška rodinných domů min mm, světlá výška obytných místností v podkroví min mm, střešní okna by měla být osazena max mm nad podlahou, místnost pro spaní 1 osoby má mít objem min. 20 m 3 (pro 2 osoby 30 m 3 ).

2500 mm, světlá výška obytných místností v podkroví min.

13 KROV NÁVRH PODKROVÍ Obrázek 3: Výškové uspořádání podkroví obytných místností. Zdroj: CADWIKI. Světlá výška místnosti *online *citováno Dostupné z:

14 ODVODNĚNÍ Výpočtový průtok dešťových odpadních vod Q r [ l/s ]: Q r = i. A. C i - intenzita deště = 0,03 l/s. m 2 A - půdorysný průmět odvodňované plochy nebo účinná plocha střechy [m 2 ] C - součinitel odtoku dešťových vod [-]

m 2 A - půdorysný průmět odvodňované plochy nebo účinná

15 ODVODNĚNÍ Tabulka 1: Součinitel odtoku dešťových vod (C). Zdroj: ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ. Projekční podklady a pomůcky *online *citováno Dostupné z:

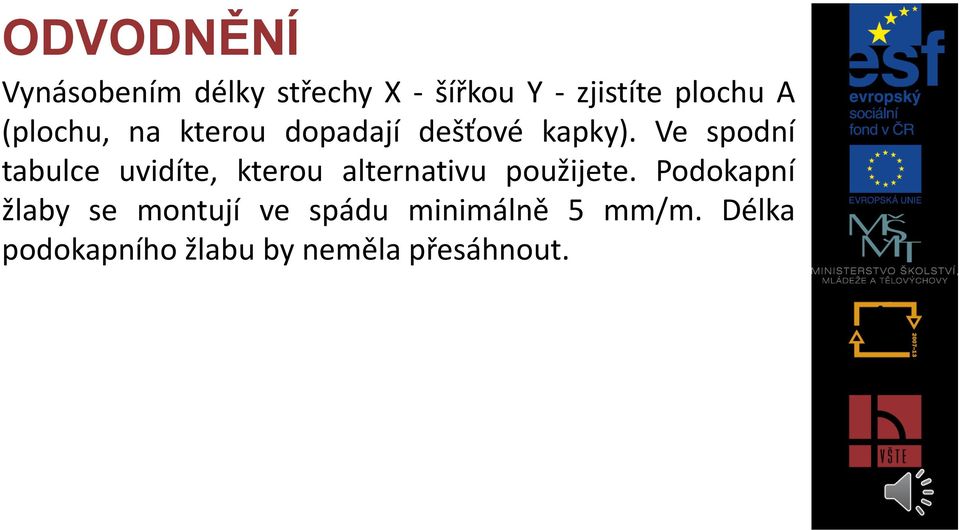

16 ODVODNĚNÍ Vynásobením délky střechy X - šířkou Y - zjistíte plochu A (plochu, na kterou dopadají dešťové kapky). Ve spodní tabulce uvidíte, kterou alternativu použijete. Podokapní žlaby se montují ve spádu minimálně 5 mm/m. Délka podokapního žlabu by neměla přesáhnout.

Ve spodní tabulce uvidíte, kterou alternativu použijete.

17 ODVODNĚNÍ Obrázek 4 Zdroj: ČESKÝ KUTIL.CZ. Okapové systémy, 4.díl - montáž *online *citováno Dostupné z:http://www.ceskykutil.cz/materialy/strecha/okapove-systemy-4-montaz

18 STŘEŠNÍ PLÁŠT NÁVRH ODVĚTRÁNÍ Cílem odvětrání střešního pláště se skládanou krytinou je: odvádění vnější vlhkosti proniklé střešní krytinou, odvětrání kondenzační vody tvořící se na rubové straně krytiny, odvádění pronikající vnitřní vlhkosti z obytných prostor, vyrovnání rozdílů v teplotě konstrukcí, což vede k odstranění napětí v materiálech, odvádění nahromaděného tepla ve střeše ze slunečního záření, zrovnoměrnění teploty ve střešním plášti.

pronikající vnitřní vlhkosti z obytných prostor, vyrovnání rozdílů v teplotě konstrukcí, což vede k odstranění

19 STŘEŠNÍ PLÁŠT NÁVRH ODVĚTRÁNÍ Vše důležité pro funkčnost, životnost konstrukce, ale i pohodu bydlení. Minimální větrací průřezy byly stanovené nejen v ČSN :1999, ale i v Pravidlech pro navrhování a provádění střech Cechu KPT. Okapní hrana. Nutné zajistit nasávací prostor min. 200 cm2/1 m okapu převážně je tvořen výškou kontralatě. Hřeben (nároží ). Zajistit větrání velikosti 1/1000 plochy střechy přimykající se z obou stran (0,5 promile z každé strany).

střech Cechu KPT. Okapní hrana. Nutné zajistit nasávací prostor min.

20 POUŽITÁ LITERATURA 1. Wikipedia Střecha. Wikipedia. [Online] *citováno ]
