1 DEKRA Emise CIS manuál uživatele (datum vydání: ) DEKRA CZ a.s. Stránka 1

2 Obsah Nápověda k mobilní části aplikace...3 Instalace programu MEKamery...3 Spuštění programu na mobilním zařízení...3 hlavní nabídka...3 Obrazovka focení zahájení prohlídky...4 Obrazovka focení popis...4 Focení...5 Zamykání protokolů...7 Uvolňování místa ve fotoaparáty/telefonu...7 Nastavení...8 Statická část aplikace Popis Začátek prohlídky Focení Ukončení prohlídky Stav fotodokumentačního systému Řešení chybových stavů Fotoaparát Statické část aplikace DEKRA CZ a.s. Stránka 2

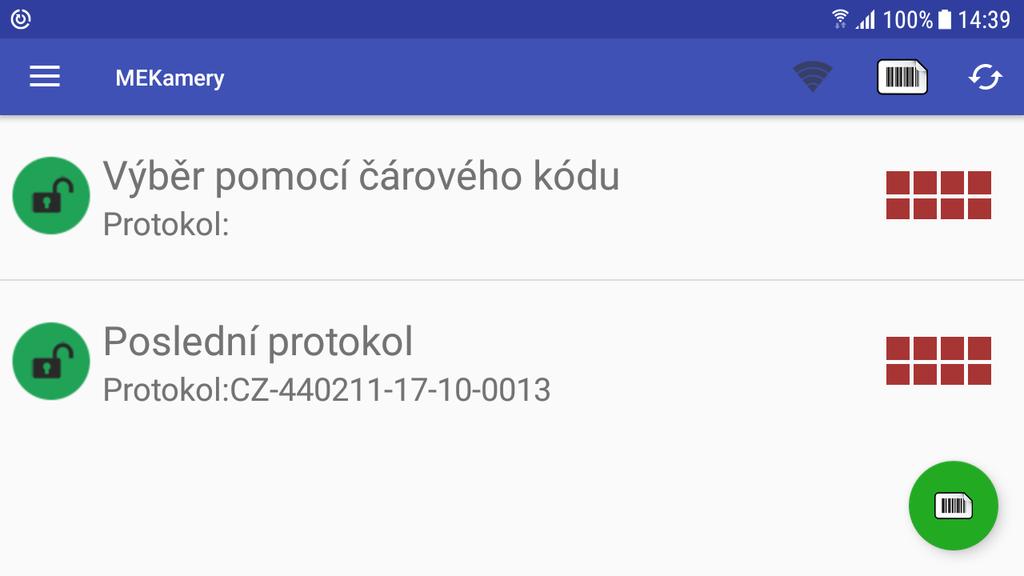

3 Nápověda k mobilní části aplikace INSTALACE PROGRAMU MEKAMERY Instalace programu Fotodok je popsána v samostatném dokumentu. SPUŠTĚNÍ PROGRAMU NA MOBILNÍM ZAŘÍZENÍ Program MEKamery se spustí stiskem ikonky MEKamery na hlavní obrazovce fotoaparátu, alternativně ikonku najdete mezi aplikacemi fotoaparátu. Viz obrázky. HLAVNÍ NABÍDKA V hlavní nabídce máte možnost vybrat zda chcete načíst čárový kód pro zahájení(výběr) prohlídky, nebo vybrat posledně focené vozidlo. Indikátor v pravé části zobrazuje stav focení jednotlivých fotografií. Předo Boční VIN Pomocný VIN Druhá fotografie VIN Zado Boční Štítek Stav Tachometru Třetí fotografie VIN Jednotlivá políčka mohou mít následující barvy: DEKRA CZ a.s. Stránka 3

4 Červená snímek dosud nebyl vyfocen Modrá snímek byl vyfocen na tomto fotoaparátu ale nebyl ještě uložen na server Zelená snímek byl vyfocen (na kterémkoliv fotoaparátu, kameře) a je uložen na fotodokumentačním serveru Stiskem na první položku nabídky spouštíte focení v režimu čekání na čárový kód. Stiskem na protokol se spouští funkce focení vybraného protokolu. OBRAZOVKA FOCENÍ ZAHÁJENÍ PROHLÍDKY Z hlavního menu vyberte položku Výběr pomocí čárového kódu. Po zobrazení okna fotoaparátu namiřte na čárový kód prohlídky. Pokud nedochází k načtení kódu zkuste stisknout tlačítko snížení hlasitosti, fotoaparát se pokusí zaostřit. Po načtení čárového kódu se zobrazí možnost výběru ze seznamu mechaniků přiřazených k fotoaparátu. Výběrem mechanika dojde k zahájení prohlídky. OBRAZOVKA FOCENÍ POPIS DEKRA CZ a.s. Stránka 4

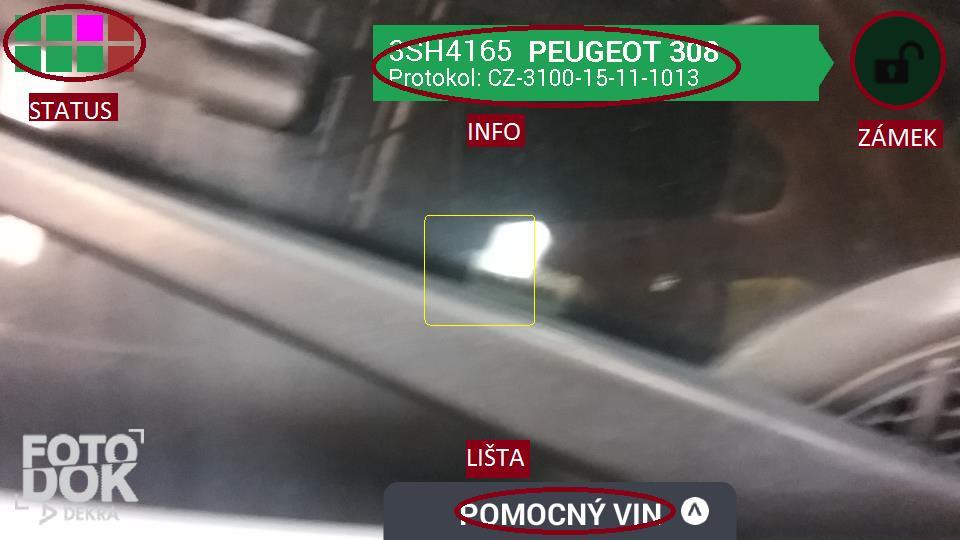

5 Na obrazovce focení je vlevo nahoře status, který zobrazuje stejné informace jako status v seznamu protokolů, s tím rozdílem, že vybraný pohled k focení je ve statusu vybarven růžově nebo růžově bliká. Vpravo nahoře je informace o vozidle, které fotíte (RZ, Značka, Číslo protokolu). Vpravo od informací o vozidle je zámek, který slouží k zamykání protokolů. Vpravo dole je pak lišta, jejímž vysunutím můžete vybírat focený pohled. Obrazovka focení popis prvků FOCENÍ Na obrazovce focení máte možnost vybrat konkrétní snímek pro vyfocení, uzamknout protokol a vyfotit konkrétní snímek. Výběr fotky focení může být nastaven jako automatický, kdy se po vyfocení vybere automaticky následující snímek nebo manuální, kdy je nutné před focením vždy vybrat co se bude fotit (jak změnit toto nastavení bude popsáno v kapitole Nastavení aplikace). Pokud máte zapnuto manuální výběr pohledu, je nutné nejdříve vytáhnout tahem po displeji zezdola nahoru seznam možných fotek a následně vybrat fotku k focení. Jméno pohledu zůstává zobrazeno dole na displeji (viz obrázek). Jednotlivé obrázky pohledů zachovávají barvy stejně jako u statusu (viz minulá kapitola popis barev). DEKRA CZ a.s. Stránka 5

6 Focení výběr pohledu focení Samotné focení se spouští na fotoaparátu tlačítkem spouště u mobilů tlačítkem hlasitost nahoru. Pokud chcete nejprve na focené místo zaostřit, můžete to provést u fotoaparátů namáčknutím tlačítka spouště nebo v případě mobilů stiskem tlačítka hlasitosti dolů. Po vyfocení pohledu aplikace zobrazí vyfocený snímek, který zůstane na obrazovce do stisku některého z tlačítek: hlasitost nahoru, dolu, namáčknutí spouště a tlačítka zpět. Pokud je snímek rozmazaný nebo jste nevyfotili to, co jste fotit chtěli, můžete focení snímku provést znovu. Pokud ale je zapnut manuální režim je nutné znovu vybrat focený pohled. Je-li vyfocen některý z pohledů znovu, je starý snímek nahrazen tím novým. Automatický režim focení snímků funguje stejně jako manuální s tím rozdílem, že snímky se vybírají automaticky bez nutnosti snímek volit. Pořád je však možné stejným způsobem jako u manuálního focení volený snímek vybrat manuálně. DEKRA CZ a.s. Stránka 6

7 ZAMYKÁNÍ PROTOKOLŮ Zamykání protokolů slouží k tomu, aby technici omylem nezačali fotit jiný protokol. Po zamknutí protokolu je tento protokol automaticky znepřístupněn na ostatních fotoaparátech. Zamknutí protokolu se provede delším podržením tlačítka zámek. Stejným způsobem lze protokol odemknout. V základním nastavení aplikace je tato funkce nepřístupná, a pokud ji chcete používat, je nutné ji aktivovat v nastavení aplikace. Tlačítko zámku UVOLŇOVÁNÍ MÍSTA VE FOTOAPARÁTY/TELEFONU Vyfocené fotografie zůstávají uloženy také v paměti fotoaparátu tak aby v případě poruchy nebo problémů s odesíláním fotografií bylo možné tyto fotografie dohledat v paměti fotoaparátu. Jednou týdně je dobré staré fotografie z fotoaparátu smazat, tak aby zde bylo místo na fotografie nově pořizované. Smazání fotografií starší 7 dnů lze provést v Nastavení Smazat starší fotografie. DEKRA CZ a.s. Stránka 7

8 NASTAVENÍ Položku nastavení najdete v seznamu protokolů, a podle verze systému android a použitého fotoaparátu (telefonu), na těchto místech, vpravo nahoře nebo vpravo dole (viz obrázky). Nastavení v XCover3 a XCover4 DEKRA CZ a.s. Stránka 8

9 V nastavení můžete nastavovat tyto položky: Nastavení na fotoaparátech GC100 a GC200 URL slouží k připojení k serveru fotodokumentačního systému (musí být nastaveno) Licenční kód slouží k zaregistrování aplikace Jméno fotoaparátu v logu fotodoku bude uvedeno, ze kterého fotoaparátu bylo co foceno Mechanici přiřazení k fotoaparátu - zde můžete editovat seznam mechaniků přiřazených k fotoaparátu. DEKRA CZ a.s. Stránka 9

10 Automaticky obnovovat seznam protokolů pokud chcete, aby se Vám seznam protokolů obnovoval automaticky, můžete, zaškrtnou. Nedoporučujeme, může dojít k obnově seznamu při vybírání protokolu a tím k vybrání špatného protokolu. Pravopřední pohled pokud je zaškrtnuto je tento pohled vybrán automaticky, při najetí do focení. Zaškrtávátka pohledů slouží k automatickému výběru zvoleného pohledu při focení a k automatickému výběru následujícího pohledu po vyfocení. Levozadní pohled viz Pravopřední pohled VIN viz Pravopřední pohled Štítek viz Pravopřední pohled Pomocný VIN viz Pravopřední pohled Počítač ujeté vzdálenosti viz Pravopřední pohled Zobrazení jde o skupinu položek: o Zamykání protokolů zapne funkci zamykání protokolů o Pouze čárové kódy zapne režim kdy není možné vybírat ze seznamu protokolů a je nutné protokol načíst přes čárový kód Fotoaparát jde o skupinu položek: o Ostřit před focením fotoaparát před focením zaostří (zpomaluje focení) o Automaticky číst čárový kód při zaškrtnutí je fotoaparát v režimu neustálého snímání čárového kódu Smazat starší fotografie smaže fotografie uložené ve fotoaparátu starší než 7 dnů a tím uvolní místo pro pořizování nových fotografií. Smazat záznamy z databáze smaže všechny záznamy z databáze Nastavení aplikace DEKRA CZ a.s. Stránka 10

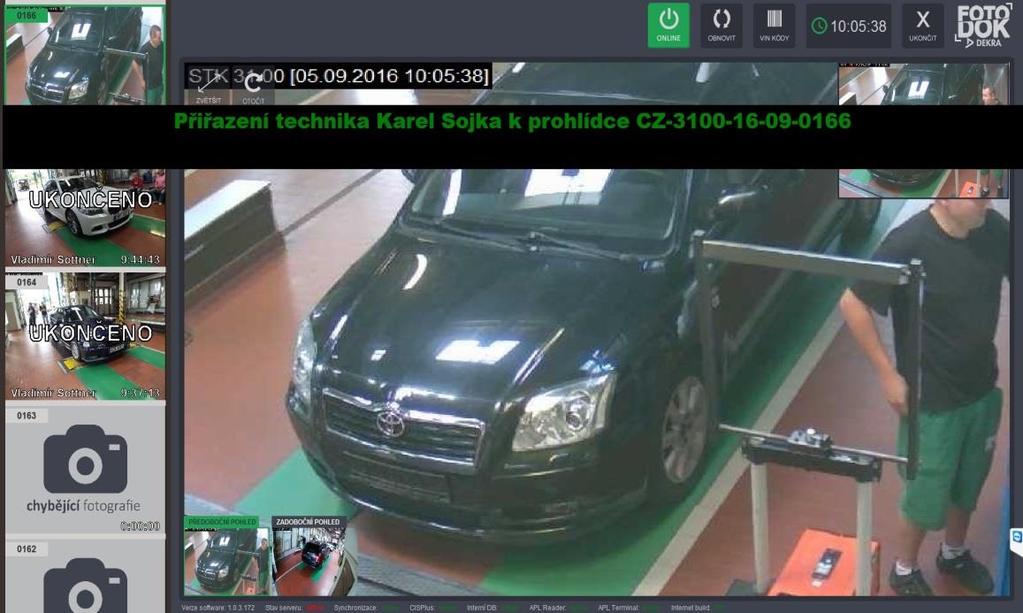

11 Statická část aplikace POPIS Statická část aplikace má za úkol jednoduše technikům zpřístupnit vyfocené fotografie a umožnit jim kontrolovat fotografie. Okno aplikace je rozděleno na tři části. 1. Seznam protokolů V levé části okna se nachází seznam protokolů, kde si technik může vybrat prováděnou prohlídku. Rolování prohlídkami se provádí tahem prstu po obrazovce nebo tahem myší. V tomto okně je zobrazeno několik informací k prohlídce. Vpravo nahoře je informace o čase prohlídky, vpravo dole je čas zahájení prohlídky, vlevo dole je technik přidělený k prohlídce a vlevo nahoře číslo protokolu. 2. Horní lišta V horní liště je přístup k některým dalším funkcím programu (Tyto funkce jsou momentálně ve vývoji) 3. Náhled na fotografie V náhledu na fotografie k danému protokolu vidíte vpravo nahoře aktuální stav před kamerou (pokud je systém kamerami vybaven). Vlevo dole jsou jednotlivé vyfocené pohledy s popiskem. Kliknutím na pohled se tento pohled zobrazí. ZAČÁTEK PROHLÍDKY Před zahájením samotné prohlídky technik nejprve načte čárový kód ze záznamníku závad a poté čárový kód technika. Po načtení kódu technika by se měla na obrazovce zobrazit hláška o zahájení prohlídky. Hláška oznamuje informaci o tom, že na serverech MDČR byl technik přiřazen konkrétní prohlídce. Tento technik je zároveň blokován po celou dobu provádění prohlídky až po její ukončení, přečtením čárového kódu prohlídky na ukončovací čtečce. DEKRA CZ a.s. Stránka 11

12 FOCENÍ V průběhu prohlídky je možné kontrolovat na monitoru na SME vyfocené fotografie. Fotografie se automaticky načítají k prohlídce. UKONČENÍ PROHLÍDKY K ukončení prohlídky dojde po stisknutí tlačítka Ukončit a odeslat v seznamu prohlídek. Po stisku tlačítka dojde k zmenšení fotografií a předání k jejich odeslání na MDČR. Po stisku tlačítka již není možné fotografie přidávat nebo měnit. Po ukončení prohlídky je technik automaticky uvolněn a může začít dělat další prohlídku. STAV FOTODOKUMENTAČNÍHO SYSTÉMU DEKRA CZ a.s. Stránka 12

13 Stav jednotlivých součástí fotodokumentačního systému je možné ověřit pohledem na stavovou lištu (viz obrázek úplně dole). Ve stavovém řádku vidíte verzi programu a stav jednotlivých komponent systému. 1. Stav serveru - měl by běžet pouze na hlavním serveru fotodoku 2. Synchronizace - měla by být zapnuta pouze pokud se používá více počítačů se systémem Fotodok Řešení chybových stavů FOTOAPARÁT Nelze zahájit prohlídku o zkontrolujte, zda je zapnutá WIFI na fotoaparátu, o zkontrolujte, zda je zapnutá přístupový bod WIFI o v nastavení aplikace zkontrolujte nastavení URL (mělo by být nastaveno na hlavní počítač fotodokumentačního systému) Zobrazí se zpráva Aplikace Fotodok se zastavila o Jde o vnitřní chybu aplikace, zvolte tlačítko Zpráva a odešlete zprávu o chybách, do zprávy napište, při jaké akci došlo k zastavení aplikace. Poté aplikaci znova spusťte a pokračujte v práci. STATICKÉ ČÁST APLIKACE Aplikace hlásí chybovou hlášku Chyba komunikace s terminálem CISSTK o pravděpodobně na počítači neběží služby MDČR, zkontrolujte, zda běží služba SmeTerminál. DEKRA CZ a.s. Stránka 13
