1 , Brno Připravil: Ing. Zdeněk Holouš, Ph.D. ZÁVADY PŘI ZKOUŠKÁCH NÁBYTKU A JEJICH VZTAH K NORMÁM

2 Bezpečný výrobek strana 2 Požadavky vyplývající ze zákonných předpisů Zákon č. 22/1997 Sb. o technických požadavcích na výrobky a o změně a doplnění některých zákonů, v 8 Výrobce, dovozce a distributor jen povinen uvádět na trh je bezpečné výrobky Zákon č. 102/2001 Sb., o obecné bezpečnosti výrobků v platném znění, uvádí v 3, co se považuje za bezpečný výrobek: Výrobek splňující požadavky zvláštního právního předpisu (promítnuto komunitární 1 právo ES) Jestliže není, považuje se za bezpečný výrobek, který je ve shodě: - s právním předpisem státu (národní právní předpis), nelze-li využít, tak - s českou technickou normou zavádějící evropskou normu, není-li, tak - s českou technickou normou (národní normou) 1 termín používaný jako označení právního systému Evropského společenství, nyní má právní subjektivitu Evropská unie

3 Bezpečný výrobek strana 3 Požadavky vyplývající ze zákonných předpisů Zákon č. 40/1964 Sb., občanský zákoník v platném znění, uvádí v 415: "Každý je povinen počínat si tak, aby nedocházelo ke škodám na zdraví, na majetku, na přírodě a životním prostředí". (nový občanský zákoník od r. 2014: majetková a nemajetková újma, rozšíření oproti současnému stavu) Nábytek nepatří do skupiny stanovených výrobků a české technické normy (ČSN) nejsou obecně závazné (Novela zákona č. 22/1997 Sb., provedená zákonem č.71/2000 Sb.), je dodržování platných technických norem jedním ze způsobů, jak předcházet škodám a újmy na zdraví uživatele. Právní expertiza Právnické fakulty Palackého university v Olomouci: Ten, kdo trpí stav, který je v rozporu s ustanoveními českých technických norem, si nepočíná tak, aby předcházel škodám. 2 2 SVAZ PODNIKATELŮ V OBORU TECHNICKÝCH ZAŘÍZENÍČR. Závaznost českých technických norem (III) [online]. Praha 2006: 10. května 2006 [cit ]. Dostupné z WWW:

4 Zkoušky nábytku a bezpečnost strana 4 Filosofie zkoušek z hlediska bezpečnosti: výrobek neohrožující zdraví a majetek uživatele - majetková újma na nepoužitelném výrobku - nemajetková újma, poškození zdraví uživatele Poškození při zkouškách mající vliv na bezpečnost

5 strana 5 1. Provedení výrobku - hrany, které mohou přijít do styku s uživatelem při běžných činnostech Příklad: vnitřní hrany lubů židlí Příčina: neopracované ostré hrany

strana 6 2. Vypadnutí dveří z korpusu při zkouškách dle ČSN EN 14749 Článek 6.3.

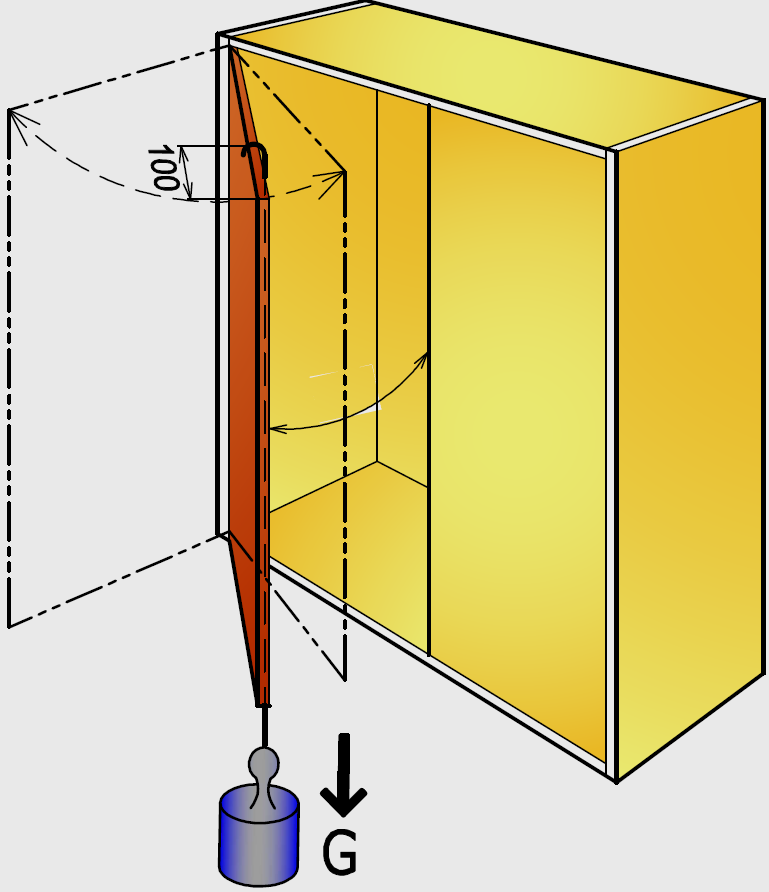

6 strana 6 2. Vypadnutí dveří z korpusu při zkouškách dle ČSN EN Článek bez ohledu na velikost dveří a počet závěsů: závaží hmotnosti 30 kg a jsou 10 x otevřeny a zavřeny z polohy 45 ; do polohy 10 ; a do úplného otevření nebo polohy max Příčiny: šířka křídel dveří, počet závěsů (šířka ~ 500 mm, 2 závěsy) upevnění závěsů v bocích

7 strana 7 3. Destrukce bočního dílu lůžka dle ČSN EN 1725, Článek 7.7 dvojitým součastným zatěžováním silou 1200 N na dvou místech ve středu, 600 mm od sebe: Příčiny: bočnice z dřevotřísky nevyztužené masivním vlysem nebo kovovým dílem, nebo vyztužené jen dřevotřískovým dílem

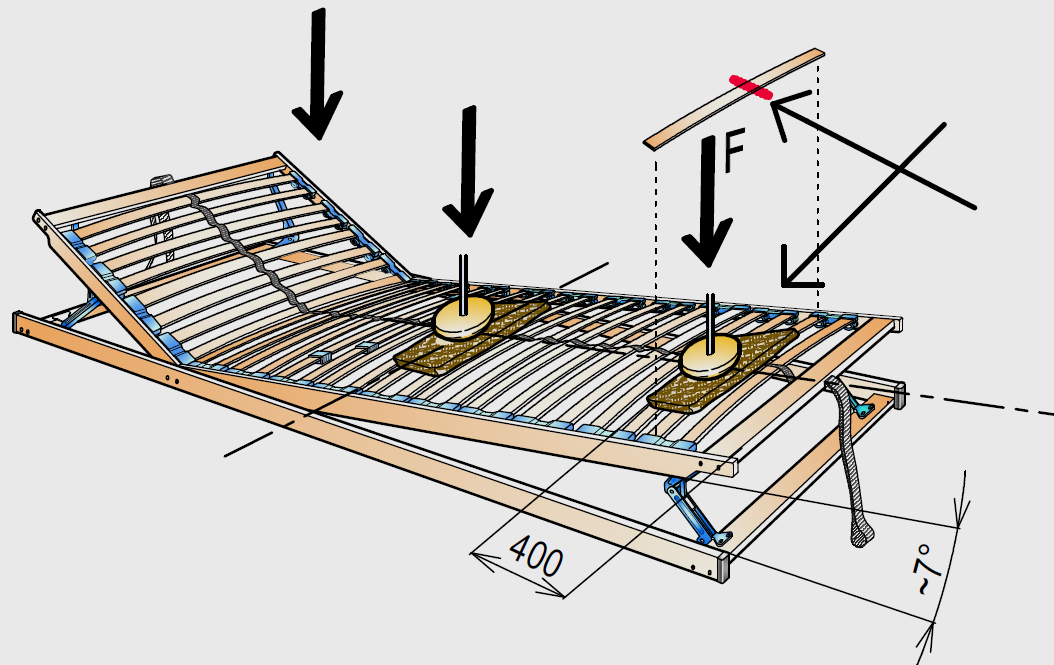

8 strana 8 4. Destrukce lamel nosných rámů lehacích ploch lůžkového nábytku p i zkou kou trvanlivosti dle ČSN EN 1725, Článek 7.3 lehací plocha zatěžována přes matraci silou 1000 N, x vždy po 3 s, polohovacíčásti jsou otevřeny co nejblíže 7 Příčiny: lamely bez krycí folie z kvalitativně Horšího dřeva než buk v tvrdém uložení :

9 strana 9 5. Zkouška stability pracovních židlí s možností naklápění opěradla na kolečkách, dle ČSN EN : Kotouče ø 350 mm, hmotnosti 10 kg, výšky 48 mm Příčiny: krátká ramena nosného kříže, osa otáčení podle svislé osy příliš vzadu, možnost velkého sklonu opěradla vzad (pod 120 ; od horizontály)

10 strana Zkouška područek dřevěných židlí pro domácí užití, dle ČSN EN 1252: Dvojitým zatěžovacím zařízením područek, síla 400 N x Příčiny: područky tvořené pouze loketníky bez svislých opor

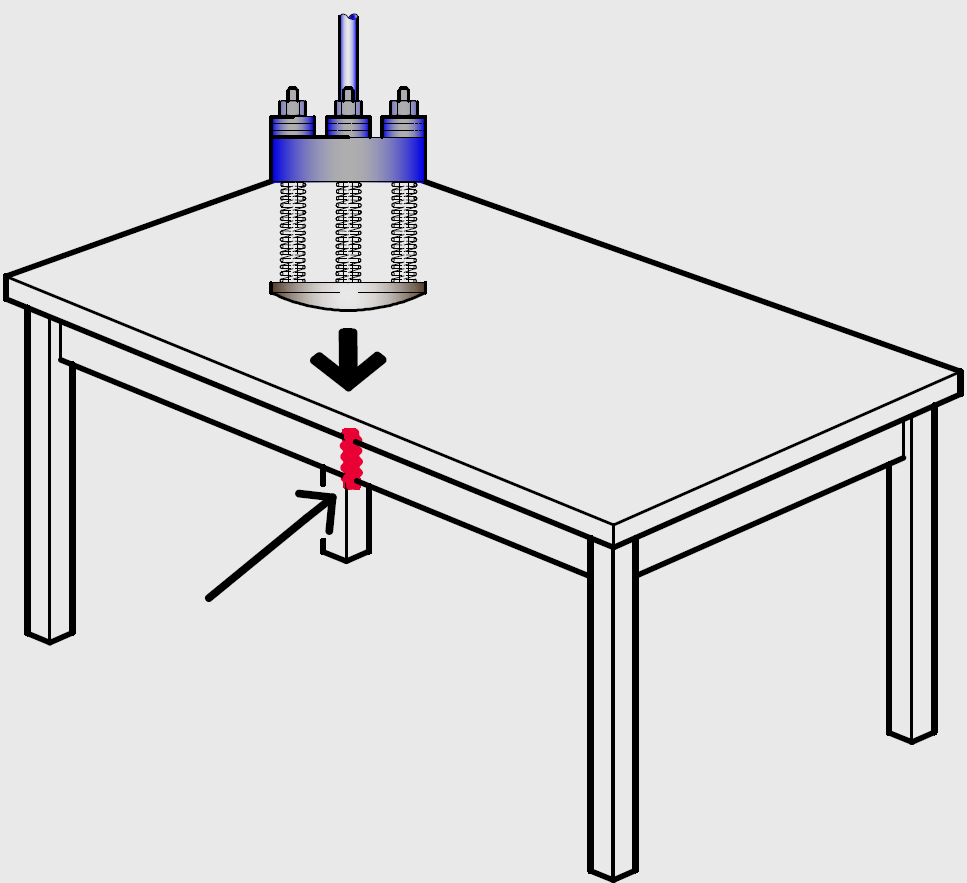

11 strana Rázové zkoušky všeobecně bývají příčinou poškození majícího vliv na bezpečnost výrobku Příklad: stolový nábytek: Rázové kladivo hmotnosti 25 kg z výšky 180 mm na místo s předpokladem největší možnosti poškození Příčiny: dřevotřískové luby

hlubších než 10 mm Příčiny: - tvarové příčle mezi které lze kuželová šablona silou 30 N protlačit v místech

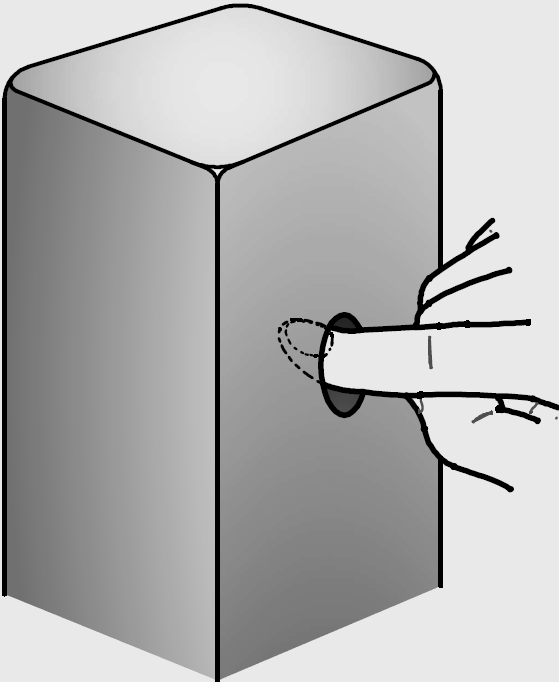

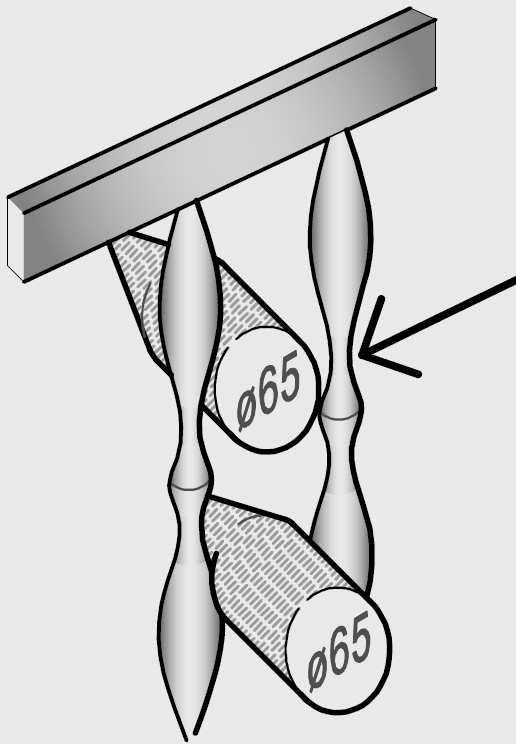

12 strana Spáry a mezery dětských postýlek (ČSN EN 716-1) Nečastější chyby jsou ve mezerách příčlí bočnic a otvorů hlubších než 10 mm Příčiny: - tvarové příčle mezi které lze kuželová šablona silou 30 N protlačit v místech zúžení jejich profilu - nesprávně definované dítětem přístupné otvory Spáry a mezery se prověřují válcovými šablonami a kužely s definovanou silou protláčení: Mezi příčlemi mm. Otvory ø 7-12 mm hlubší než 10 mm.

13 strana Vzdálenost opor a horní hranou bočnic a čel postýlek Opory - jejich umístění se určuje průhlednými šablonami s mřížkou Mezi horní hranou bočnice nebo čela při zatížení zkuš. figurínou nejméně 600 mm Nebezpečí: přepadnutí dítěte přes horní hranu postýlky

14 strana Dětské postýlky - náhodná místa zkouška možnosti uvíznutí zavěšením za oděv ( řetízková zkouška ) Zkušební závaží 2,5 kg ø 115 mm na smyčce z kuličkového řetízku délky 200 mm. Prsty roztažená smyčka se umístí na jakékoliv potenciální místo přístupné zevnitř postýlky, po spuštění závaží nesmí zůstat volně viset. Příčina: nevhodné výstupky a designové prvky

15 strana 15 Děkuji za pozornost Křtiny 22. května 2013 Holouš
