SiPass integrated MP2.4

Transkript

1 ASL5000-ST,ASL5000-SE,ASL5000-OA SiPass integrated MP2.4 Moderní integrovaný systém kontroly vstupu SiPass Integrated Flexibilní struktura pro každý požadavek Jednoduchá instalace a správa Volitelné rozšiřující moduly Zjednodušené ovládání pomocí grafického rozhraní Kontrola vstupu je jedním z nejdůležitějších a nejsložitějších systémů dnešních provozů, který pomáhá zvýšit bezpečnost budov, zařízení a personálu. SiPass integrated je software architektury klient-server založený na Windows s rozsáhlými možnostmi pro kontroly vstupu. Modulární architektura umožňuje nasazení pro nižší i vyšší segmenty trhu. SiPass integrated má jednoduchou správu a instalaci pomocí pohodlného uživatelského grafického rozhraní. SiPass integrated zabezpečuje přístup do dveří objektů a poskytuje vysokou úroveň bezpečnosti pomocí propracovaného systému správy poplachů. SiPass integrated zobrazuje v reálném čase detailní informace o událostech, které se vyskytly v objektu prostřednictvím děleného okna událostí (Audit Trail). Použitím rozšiřujících softwarových modulů jako například potisku karet, ověření vstupu pomocí obrazu nebo pochůzek ostrahy (Guard Tour) lze splnit zvýšené nároky na bezpečnost objektu.

2 Vlastnosti Standardní vlastnosti SiPass integrated: Anti-Pass back Interface pro Siemens SIMATRIX CC- TV matici Interface pro Siemens DVR Import/Export držitelů karet pomocí samostatného nástroje Krytování AES Podpora čteček Siemens RS-485 a Clock & Data (Cerpass Protokol) Automatické výpisy na základě události Režim 3 neplatné PIN kódy Dynamická grafická stavová obrazovka Časové programy Instrukce pro operátora při poplachu Programovatelné svátky a dovolené Individuální nebo skupinová práva držitelů karet Ruční ovládání systému Záznam událostí v reálném čase Barevné odlišení událostí okna poplachů. Lze uživatelsky definovat. Inteligentní generátor výpisů Uživatelsky definované výpisy (audit trail) Multimediální zobrazení poplachu Kompletní záloha a obnovení systému Podpora nejběžnějších technologií karet a čteček Hromadné vytváření karet Podpora personalizační čtečky k PC Víceuživatelské prostředí, multi-tasking Přihlášení samostatným jméno a heslem nebo automatická autentizace Windows. Výkonná architektura klient/server Podpora USB kamer Online deník operátorů Intuitivní grafický interface (GUI) Komplexní systém nápovědy Uživatelsky definovaný wiegand formát Režim vstupu při offline Interlock dveří (propust) Přístup s doprovorem Přístup pouze s PIN Rozšířené vlastnosti software, volitelné možnosti: Správa návštěv Pochůzky ostrahy (Guard tour) Návrh a potisk karet Hromadný tisk karet Ověření obrazem Zasílání zpráv na pager nebo mobilní telefon (SMS) Zasílání zpráv a poplachů na další SiPass servery Dynamické grafické mapy Podpora více než 30 formátů souborů včetně AutoCAD Komplexní knihovna symbolů Synchronizace dat s jinou databází Ovládání výtahů HR API sdílení dat držitelů karet s jinou aplikací Kódování karet včetně barcode, magnetických pásků a MIFARE karet (1k nebo 4k) Interface pro CCTV matice jiných výrobců Interface pro digitální záznamová zařízení jiných výrobců, např.dedicated Micros Integrace s EZS Sintony S410 Podpora správy více nájemců budovy Server redundancy (Windows 2000 Server) Globální distribuce informací o kartě na jiné servery Export záznamů pro docházku Oblasti EZS 2

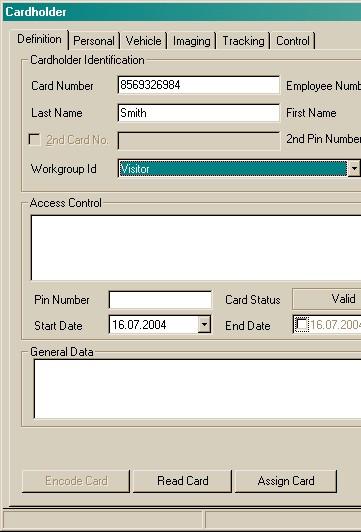

3 Rozšířené funkce SiPass integrated Správa karet Při návrhu funkce pro správu karet systému SiPass integrated bylo přihlíženo především k efektivitě a k potřebám dalších funkcí umožňujícím uživateli spravovat informace o držiteli karty. K základním informacím o držiteli karty nabízí SiPass integrated řadu dalších podrobností, SPZ vozidla, adresu, fotografii a podpis. Pokud ani tyto informace nejsou dostačující je k dispozici až 196 uživatelsky definovatelných polí. Všechna oprávnění vstupu jsou plně konfigurovatelná a mohou být zobrazena v krátkém přehledu. Všechna data jsou chráněna pomocí rozdělení oprávnění pro operátory. SiPass integrated také umožňuje sdílet data držitelů karet s jinými aplikacemi pomocí aplikačního rozhraní HR interface. Rozdělení práv operátorů chrání data uživatelů Plně konfigurovatelná přístupová práva karet Rozšířené možnosti vyhledání držitelů karet Lze vytvořit až vlastních 14 stran s uživatelsky definovanými poli Nájemci budovy mohou požívat více karetních formátů ve stejném systému Fotografie osob a jejich podpisy mohou být uloženy v systému Trvalý přehled o událostech držitelů karet v okně událostí Speciální režim přístupu pro osoby s postižením Sdílení dat prostřednictvím HR interface Rozdělení databáze Rozdělení databáze chrání integritu databáze informací o osobách a objektech. Základem ochrany je bezpečný přístup operátorů do systému jménem a heslem nebo automatickou autentizací heslem Windows. Konfigurovatelné profily operátorů umožňují přiřadit nebo omezit přístup k různým funkcím SiPass integrated: Okno událostí Systémové funkce Držitelé karet Body (dveře, vstupy, výstupy,.. Grafické mapy Výpisy 3

4 Správa poplachů Pro systém kontroly vstupu a bezpečnostní systémy je velmi důležitá rychlá a efektivní obsluha poplachových událostí. SiPass integrated poskytuje při správě poplachů objektů značnou flexibilitu. Lze uživatelsky vytvořit až 1000 typů poplachů s různou prioritou pro zabezpečení různý druhů událostí. V závislosti na požadavcích operátora může být poplach obsluhován pomocí okna poplachů, samostatného dialogového okna nebo pomocí grafických map Až 1000 konfigurovatelných priorit Zaslání informací o události pomocí OPC do jiné aplikace Grafické mapy aktualizované v reálném čase Instrukce pro operátora pomáhají správně řešit situaci Více způsobů jak reagovat na poplach Frontu poplachů lze třídit podle různých kritérií Poplach vyšší priority může přerušit jiné akce prováděné operátorem Systém automaticky znovu kontroluje stav poplachů Pro každý komponent lze definovat jiný druh poplachů Lze předdefinovat standardní reakce na poplachové události Vzdálený přístup Dálkový přístup je samozřejmá součást každého moderního systému kontroly vstupu. SiPass integrated poskytuje řešení pro objekty všech velikostí a struktur pomocí vytáčeného spojení nebo privátní sítě (VPN) pro řídící jednotky ACC. Funkce dákového přístupu byla navržena s ohledem na bezpečnost, flexibilitu a rychlost. Více jednotek ACC na jednom připojení Šifrovaný přenos dat Automatické spojení jednotky ACC se SiPass serverem v případě naplnění kapacity vyrovnávací paměti Záložní komunikace Ochrana komunikace mezi serverm a řídíc jednotkou je pro zajištění vysoké úrovně bezpečnosti velmi důležitá. SiPass integrated má několik možností jak zajistit kvalitu spojení bez nutnosti velkých změn struktury sítě nebo nákupů drahých zařízení. Vestavěné funkce záložní komunikace používá stávající síťovou architekturu Záložní natáčené spojení v případě výpadku komunikace přes Ethernet Automatické volání serveru v případě, že řídící jednotka ACC je offline Řídící jednotka automaticky opakuje volání v případ, že je linka obsazená. K dispozici je záložní telefonní číslo a modem, vytváří dvojitou ochranu 4

5 Základní softwarové balíky SiPass integrated je k dispozici v různých balících v závislosti na velikosti instalace. Při rozšíření systému je vždy možné provést upgrade software. Balík SiPass integrated Starter Standard Edition Optima Popis 16 dveří karet 1 server 1 klient MSDE Databáze Balík nelze rozšiřovat 24 dveří karet 1 server 1 klient MSDE databáze (Pro více než karet nebo více než 5 klientů je doporučena SQL databáze 1 ) Lze rozšiřovat velikost a sw volby 64 dveří karet 1 server 3 klienti SQL databáze Lze rozšiřovat velikost a sw volby Softwarové rozšíření Pro balíky SiPass integrated Standard Edition a Optima jsou k dispozici následující rozšíření. Rozšíření mohou být instalována vícekrát ve stejném systému. Rozšíření Rozšíření databáze pro karet Rozšíření databáze pro 8 dveří Popis Rozšíření databáze SiPass integrated o dalších osob. Rozšíření databáze SiPass integrated o dalších 8 dveří. 1 Není součástí softwarového balíku 5

6 Balíky pro upgrade software Pro upgrade systému jsou dispozici následující balíky. Balík Upgrade Upgrade Starter Standard Upgrade Standard Optima Popis Rozšíření na balík Standard Edition Rozšíření na balík Standard Optima Volitelná softwarová rozšíření Pro rozšíření software jsou k dispozici následující volitelné moduly. Instalace těchto modulů je nutné mít instalovaný balík Standard Edition nebo Optima. Více informací je uvedeno v příslušných katalogových listech. ASE5100-WS 6FL7820-8AE00 Další klientské PC ASE5300-CW 6FL7820-8AE01 CCTV funkce na klientském PC ASE5300-ID 6FL7820-8AE02 Návrh a potisk karet ASE5300-MF 6FL7820-8AE03 Zasílání zpráv na pager, nebo GSM telefon ASE5300-AP 6FL7820-8AE04 Personální zpracování dat SW třetích stran (HR interface API) ASE5300-VM 6FL7820-8AE05 Správa návštěv ASE5300-LE 6FL7820-8AE06 Ovládání výtahů ASE5300-GT 6FL7820-8AE09 Pochůzky stráží (Guard Tour) ASE5300-DS 6FL7820-8AE14 Synchronizace dat ASE5300-GP 6FL7820-8AE17 Grafické mapy ASE5300-CB 6FL7820-8AE19 Ovládání CCTV matic jiných výrobců ASE5300-ME 6FL7820-8AE20 Kódování Mifare karet ASE5300-DV 6FL7820-8AE21 Ovládání DVR jiných výrobců ASE5300-TR 6FL7820-8AE22 Sběr a export dat do systému personalistiky ASE5300-IN P24246-P2801-A1 Systém EZS ASE5300-MM P24246-P2803-A1 MM8000 Interface Poznámka: Interface pro CCTV matice Siemens (SIMATRIX) a digitální záznamová zařízení DVR (SISTORE) jsou součástí základní licence. 6

7 Požadavky na systém Hardware SiPass server: Operační systém Windows XP (SP2) / Windows Server 2003 (SP2) / Windows Vista Business Databáze MS SQL Server 2000 (SP4) Microsoft MSDE (SP4) - (max. 5 pracovních stanic klientů) MS SQL Server 2005 Standard MS SQL Server 2005 Express - (max. 5 pracovních stanic klientů) Procesor Pentium IV (doporučeno Intel Core 2) RAM Min MB Min. 2GB pro MS SQL Server 2005 HDD 80 GB Porty Ethernet 100MB (doporučeno) SiPass HR API klient: Operační systém Procesor: RAM HDD Windows XP (SP2) / Windows Vista Business Pentium IV Min. 256 MB 40 GB SiPass klient (Standard / CCTV / potisk karet) 2 : Operační systém Procesor: RAM HDD Rozlišení obrazovky Porty Windows XP (SP2) / Windows Vista Business Pentium IV Min. 256 MB 40 GB 1024 x 768, 256 min barev Ethernet 100MB (doporučeno) SiPass CCTV Bus Driver: Operační systém Procesor: RAM HDD Porty Windows XP (SP2) / Windows Vista Business Pentium IV Min. 256 MB 40 GB 1 RS232 2 Pro zobrazení reálného videa musí být na klientském PC instalována grabovací karta. 7

8 Informace pro objednávku SiPass standard software (pouze licence) ASL5000-ST 6FL7820-8AA00 SiPass Starter ASL5000-SE 6FL7820-8AA10 SiPass Standard Edition ASL5000-OA 6FL7820-8AA20 SiPass Optima K licenci pro software musí být objednáno CD se software v příslušném jazyce. ASB5000-EN 6FL7820-FD10 SiPass Software CD (anglicky) ASB5000-DE 6FL7820-FD11 SiPass Software CD (německy) ASB5000-FR 6FL7820-FD12 SiPass Software CD (francouzsky) ASB5000-NL 6FL7820-FD13 SiPass Software CD (holandsky) ASB5000-ES 6FL7820-FD14 SiPass Software CD (španělsky) ASB5000-PL 6FL7820-FD15 SiPass Software CD (polsky) ASB5000-SV 6FL7820-FD16 SiPass Software CD (švédsky) Rozšíření pro SiPass Standard Edition a SiPass Optima ASE5100-BA 6FL7820-8AD10 Rozšíření databáze SiPass integrated o dalších osob ASE5100-DO 6FL7820-8AD20 Rozšíření databáze SiPass integrated o dalších 8 dveří. SiPass Upgrade pro standardní software ASU5000-SN 6FL7820-8AB00 Upgrade Starter Standard ASU5000-NO 6FL7820-8AB10 Upgrade Standard Optima 8
