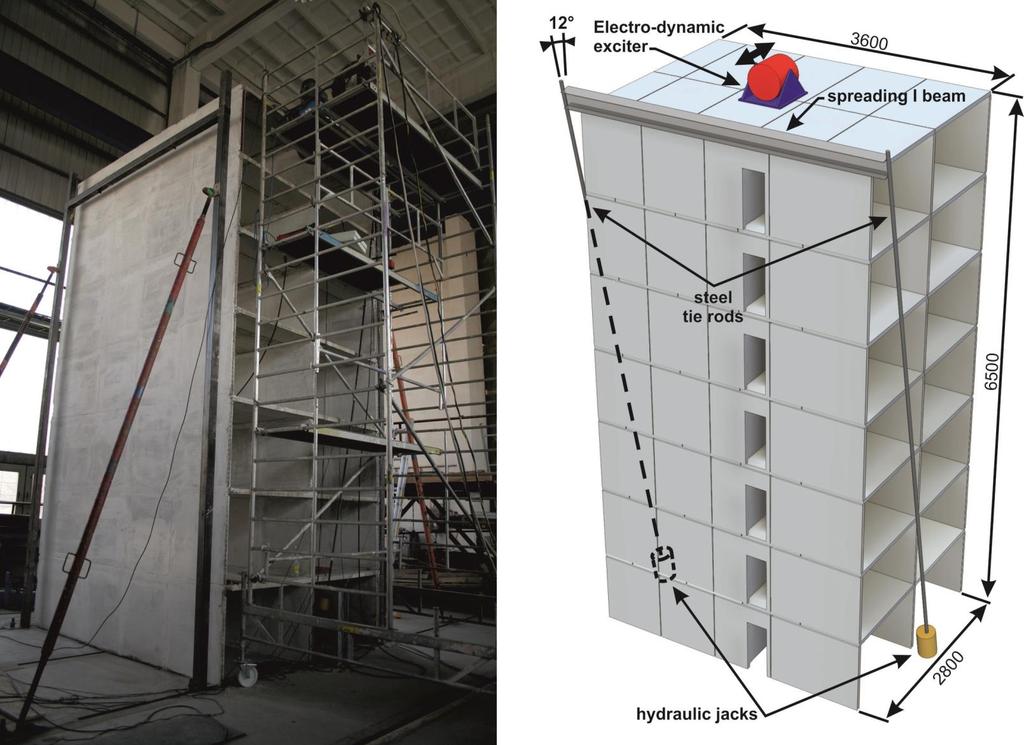

1 Prefabricated systems from flat (area) elements

2 additional reinforcement welded mat a) Example of reinforcement of wall elements b) Reinforcement of lintel

3 Reinforcement of wall element

4 Shape of reinforcement of wall element Tvary výztuže stěnového dílce

5

6 Reinforcement of wall element with door hole Uložení výztuže panelu s dveřním otvorem

7 Reinforcement of siding sandwich element with window hole

8 continuous rod weld Static scheme and scheme of anchoring between interior and exterior concrete slab of siding element Statické schema a schema uspořádání kotevní výztuže vnější a vnitrní betonové desky sendvičového obvodového dílce net Static scheme Scheme of reinforcement connection of slabs by reinforcement net

9 Schema vyztužení stropního dílce Reinforcement of roof element

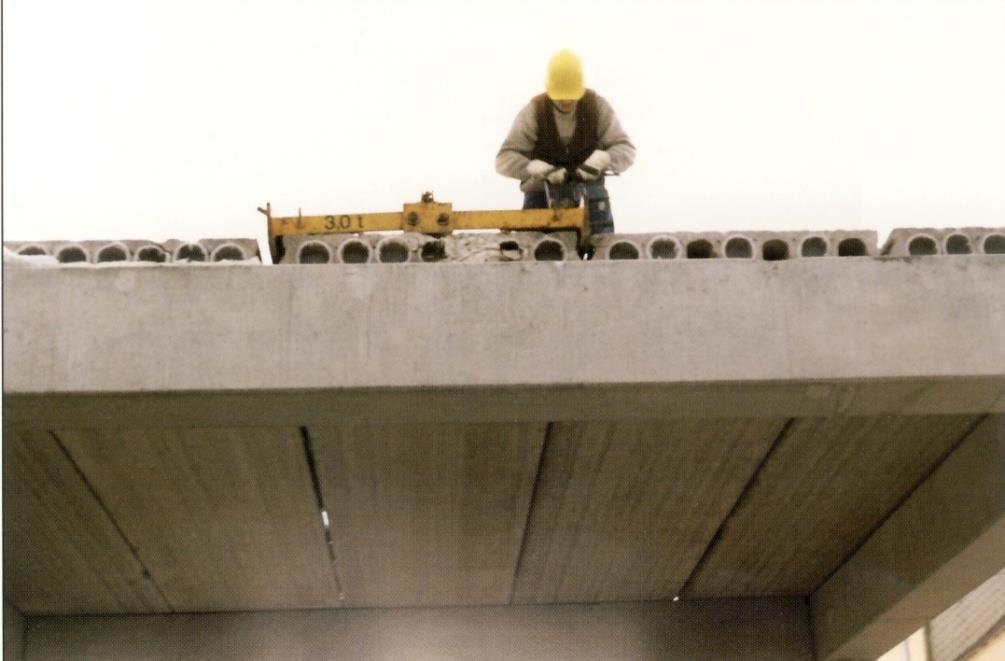

10 Hollow floor elements prestressing Elements with different deformation Deformations of prestressed elements

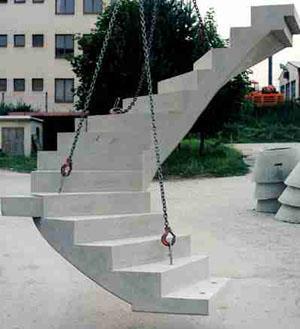

11 a)with treads b) With strings c) With additional treads d)with rough string Stair panels Konstrukce schodišťových ramen

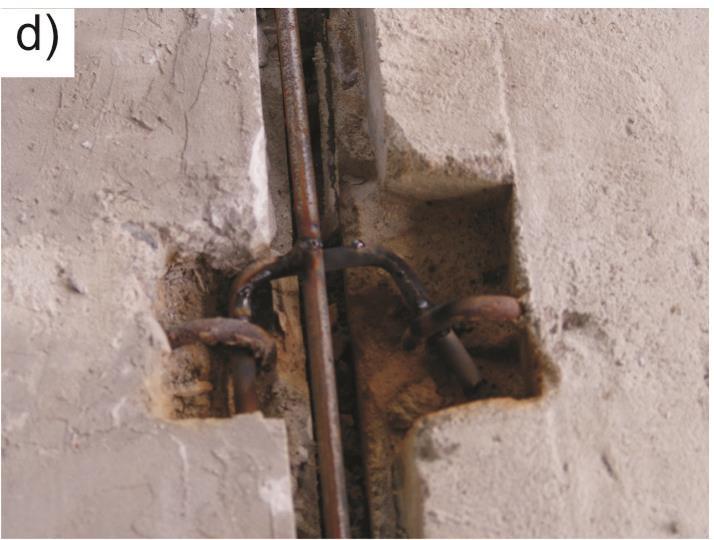

12 Joint of flat (areas) elements a) Reinforcement of vertical joints for extreme loads, b) works diagrams of joints Vyztužení svislého styku z hlediska účinků mimořádných zatížení havarijního rázu; b) pracovní diagram styků quantity of strain energy for failure of joint nonreinforcement joints reinforcement joints

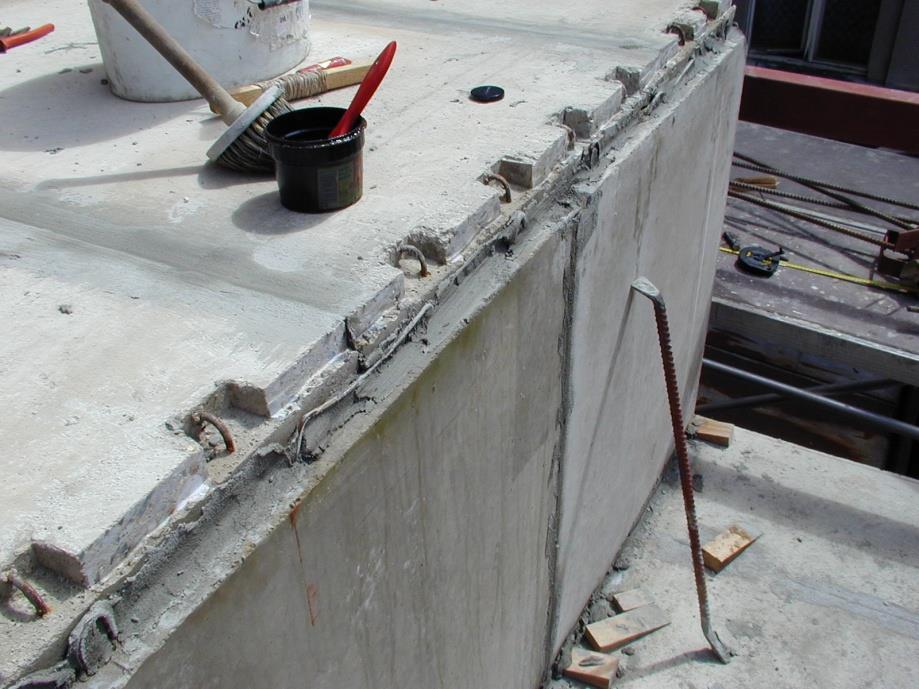

13 Horizontal bracing of system of load bearing capacity Vodorovné ztužení nosného systému dle EN interior longitudinal tie peripheral tie interior transversal tie horizontal anchor tie of columunal or wall peripheral tie Horizontal bracing of system of load bearing capacity Vodorovné ztužení nosného systému dle ČSN interior longitudinal tie interior transversal tie horizontal anchor tie of columun or wall

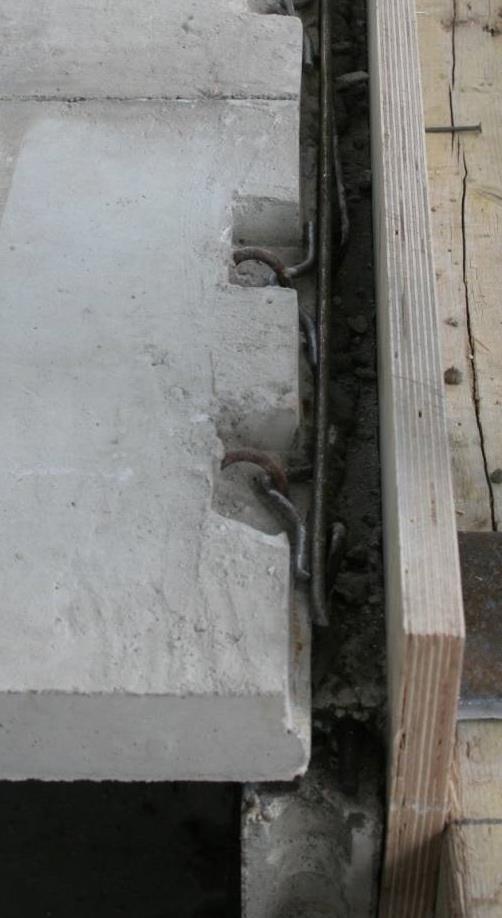

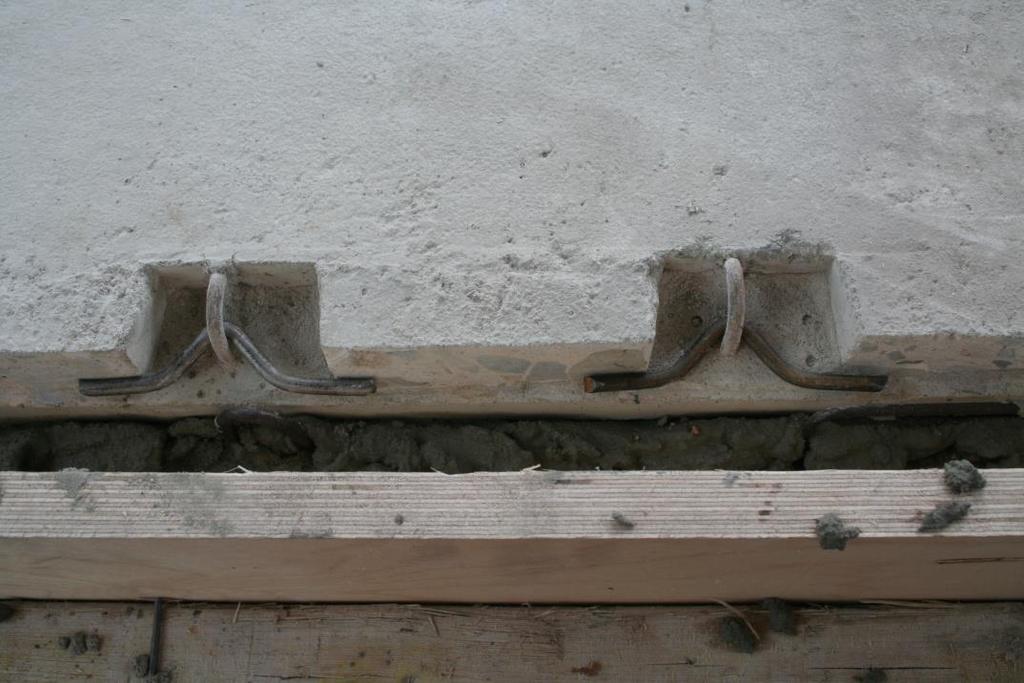

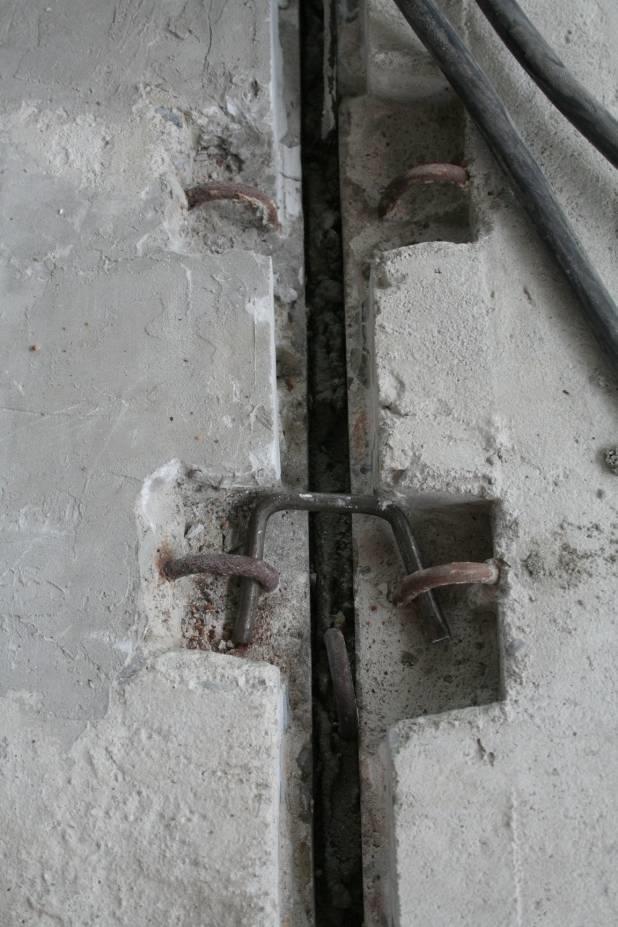

14 Joint of floor (ceiling) elements

15

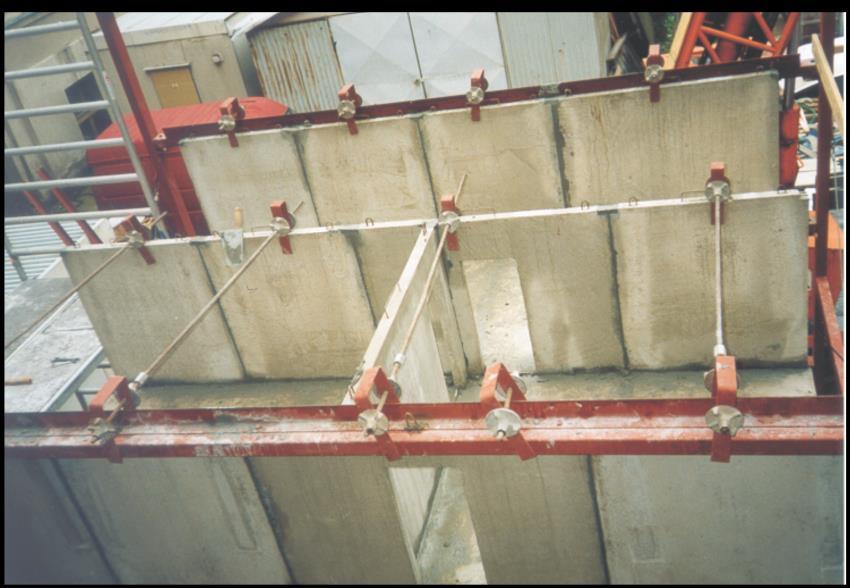

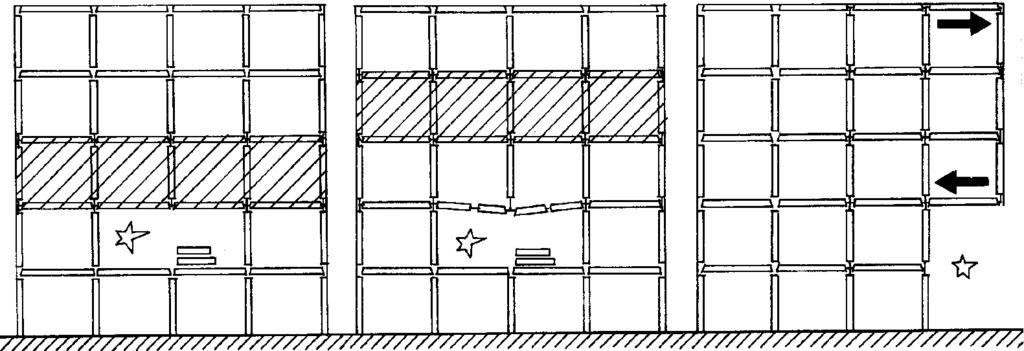

16 Ensuring static safety in the effects of extraordinary events Local breach loadbearing system caused by extreme emergency nature

17 Joint of flat (areas) elements exposed mainly shear stiffness of the joints is the same stiffness of wall elements K=1 reduce of stiffness of the joints K = 0,1 stiffness of the joints in shear K = 0 The course of normal forces in the wall from the effects of horizontal loads, changing stiffness of the vertical of joints

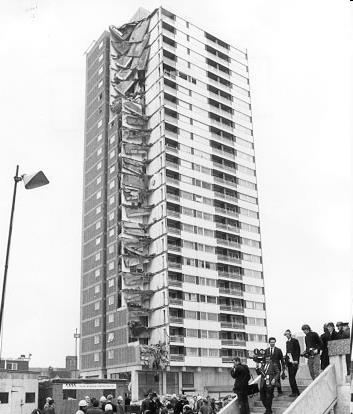

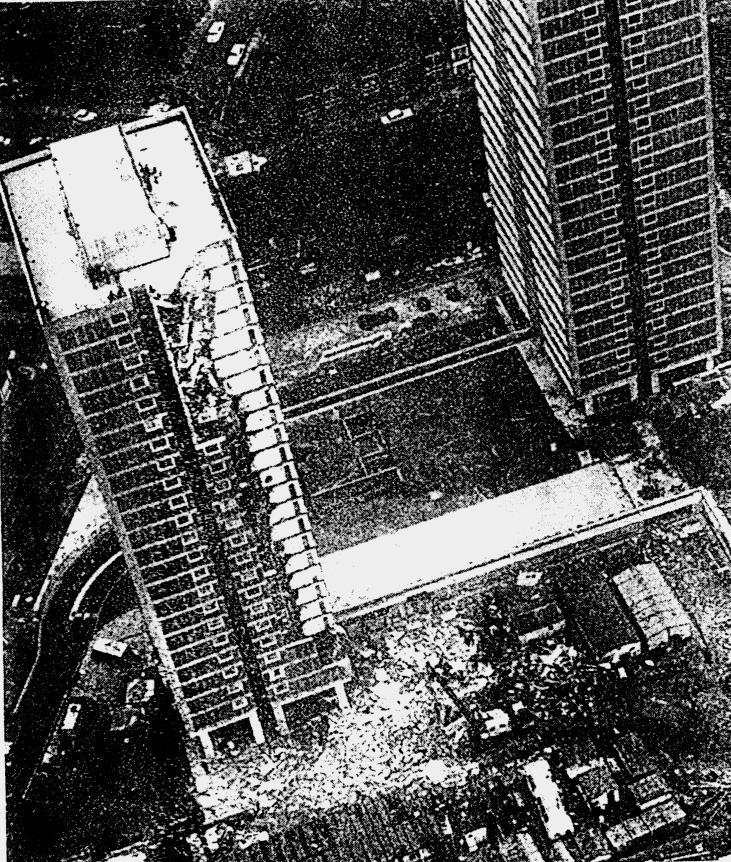

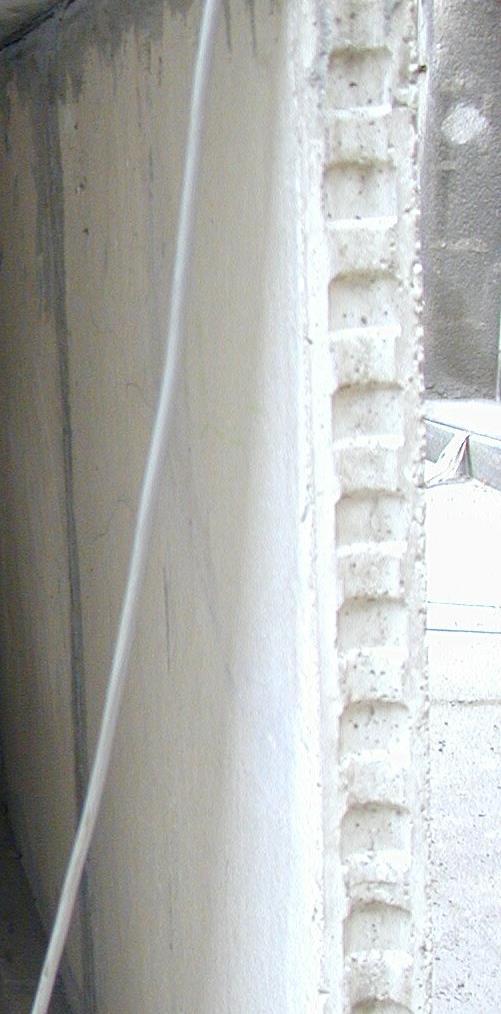

18 RONAN POINT COLLAPSE - 16 May, 1968 a b c d e f g

19

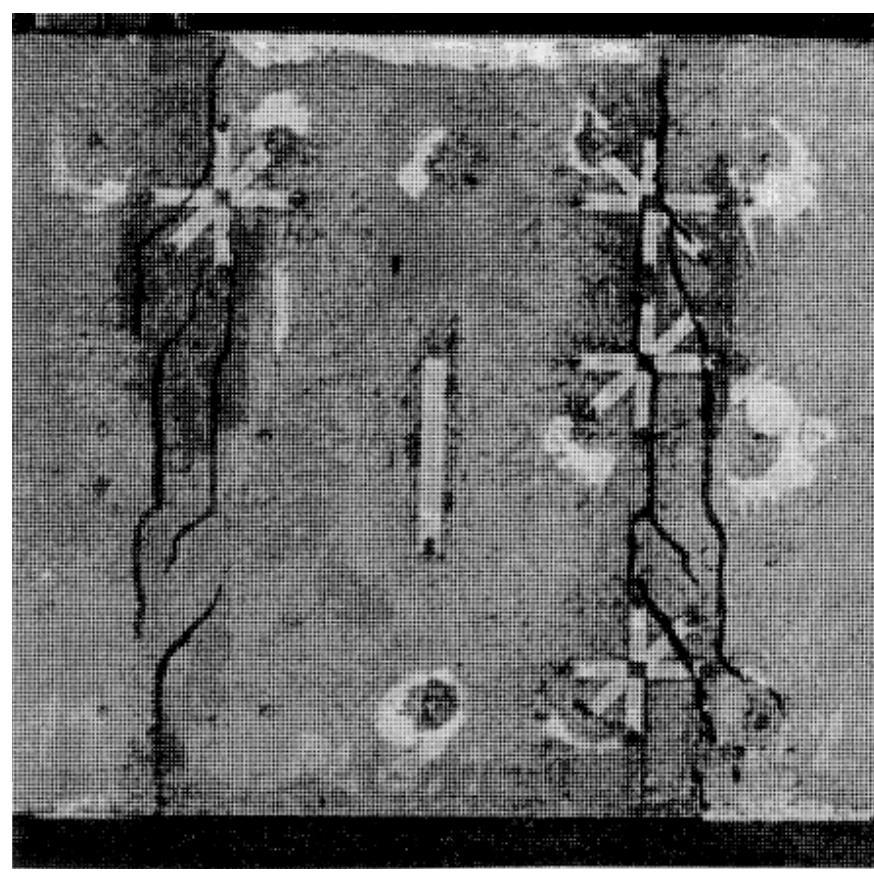

20 Failure of joint concrete by oblique cracks Porušení stykového betonu šikmými trhlinami, Experimetal work failure of vertical joints Pohled na zkušební sestavu s porušenými svislými styky (krajní dílce podepřeny na dolní části, load střední dílec zatížen v horní části) support support

21 Main stress and deformation of joint concrete during creation (genesis) of cracks in joint (wall with coak) Hlavní napětí a deformace stykového betonu při vzniku trhlin ve styčné spáře

22 Distribution of sheare stress in coak Rozdělení smykových napětí v ozubu Radius (arching) of egde of coak Zaoblení hran ozubu - resolution of forces

23 Idealized working diagrams of joints T (shear forces stress) x d y (vertical deformation) joint with the stiffening joint without the stiffening joint with an initial crack Idealized working diagrams of joints T (shear forces stress) x k s (stiffness) joint with the stiffening joint without the stiffening joint with an initial crack

24 Comparing of dependence T x d y of vertical joint load by shear during monotonous increasing and cycling load Porovnání průběhu závislosti T x d y svislého styku namáhaného smykem při monotónně vzrůstajícím a opakovaném zatížení monotonous increasing load cycling load

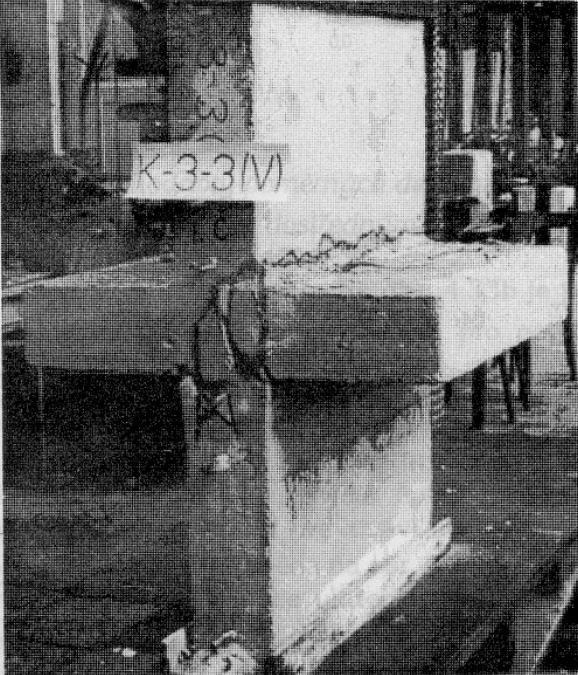

25 Diagram of work of vertical joint Pracovní diagramy svislých styků a) monotonous increasing load, non reinforcement joint monotónně vzrůstající zatížení, nevyztužený styk (s x,m = -0,12 MPa) b) cycling load, non reinforcement joint, T op = 98,4 kn, porušení při 120-tém cyklu (s x,m = -0,07 MPa) c) cycling load, non reinforcement joint, T op = 123 kn, porušení při 84-tém cyklu (s x,m = -0,087 MPa) Stiffness x load deformation Load x deformation Stiffness x cycles Stiffness x cycles

26 Diagram of work of vertical joint with large cohesion Pracovní diagram styku s velkou soudružností stiffness deformation deformation cycle cycle

27 load Diagram of work of joint with elastic layer in connect joint Pracovní diagram styku s pružnou vrstvou ve styčné spáře initial plastic area deformation Face of joint with separation layer

28 Stanovení pevnosti v tlaku malty Joint strained mainly pressure joint wall el. joint Failure of joint and element after load horizontal extension of joint vertical compressio n Experimentally measured horizontal and vertical deformation of joint loading pressure

29 Idealized shape of stress s y Zjednodušený (idealizovaný) průběh napětí

30 Scheme of normal and sheare stress load by central (axis) press Schematické znázornění průběhu normálových a smykových napětí při zatížení styku dostředným tlakem

31 Normal stress s x in axis of joint before cracks in contact joint Normálové napětí v ose styku před vznikem trhliny ve styčné spáře Normal stress s x in axis of joint after cracks in contact joint Normálové napětí v ose styku před vznikem trhliny ve styčné spáře

32 Axonometry of normal stress s x a s y Axonometrické znázornění průběhu normálových napětí s x a s y

33 horizontal deformation Horizontal and vertical deformations of joint Vodorovné a svislé deformace styku Vertical deformation

34 State of stress on oblique area of face slab elements Napjatost na šikmé ploše čel stropních dílců

35 alt. separating paint floor elements with cranked (a,b) and toothed face(c) Stropní dílce se zalomenými (a, b) a zazubenými (c) čely (kótováno v cm) pocket for ring welded trellis

36 alt. separating paint Ceiling panel with storage brackets

37 a) Areas of reinforcement of joint, b) Reinforcement of head (footing) of wall elements Horizontal strain of joint based on mutual connection opposite ceiling parts Vodorovné deformace styku v závislosti na vzájemném spojení protilehlých dílců a) without connection by reinforcement b) with connection by reinforcement c) with connection by activated reinforcement

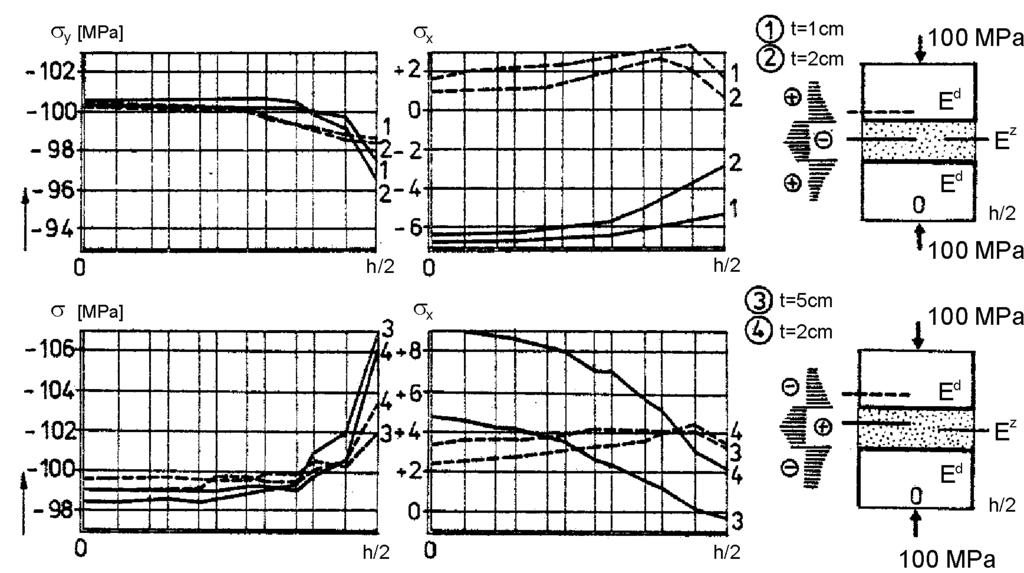

38 Influence of thickness and stiffness of bed joints on the loading process sx a sy

39 Colaboration of ceiling (roof) elements by joints distribution of load Experimentálně ověřený vliv spolupůsobení stropních dílců prostřednictvím styků na redistribuci namáhání

40 Experimental verification mechanism for distributing the vertical load effects of roofmounted structure deformation of the slab at partial load experimentally measured deformation curves of ceiling panels measure points alternative load alternative load joint of eleme nts

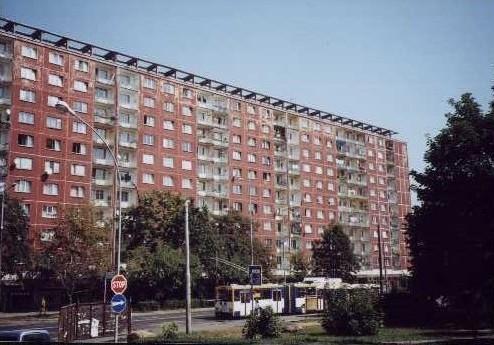

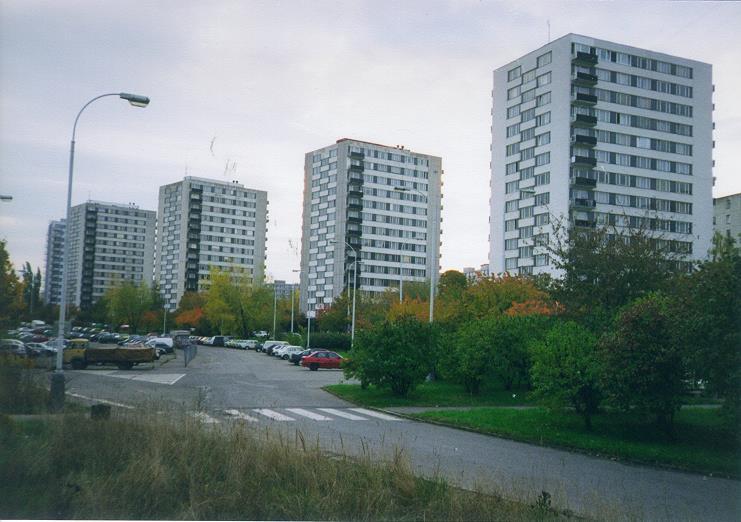

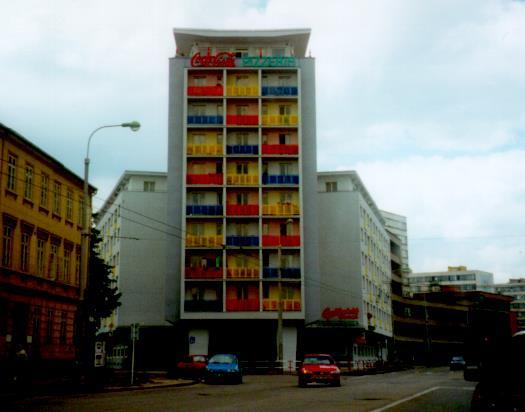

41 Prefabricated slab wall structures Deskostěnové prefabrikované konstrukce

42 Stanovení pevnosti v tlaku malty G 57 T 06 B

43 T 06 B Stanovení pevnosti v tlaku malty
