1 Schodiště

2 podesta odpočívadlo hlavní podesta mezipodesta schodišťové rameno nástupní výstupní zrcadlo stupeň stupnice podstupnice jalový stupeň výška, šířka stupně Schodiště termíny

3

4

5 přímočaré Typy schodišť - podle tvaru křivočaré točité

6 Poznámky k zatížení užitné rovnoměrné osamělá břemena zatížení zábradlí 3,0 kn/m 2 obytné budovy, hotely, mateřské školy, nemocnice, administrativní budovy 4,0 kn/m 2 školy, občanské budovy (divadla, kina, koncertní sály, školy, knihovny, vybrané průmyslové budovy) 5,0 kn/m 2 budovy a prostory s velkou koncentrací(sportovní stadiony) (svislé i vodorovné) 1,0 kn/m školy, divadla, další občanské budovy 0,5 kn/m obytné budovy, administrativní budovy

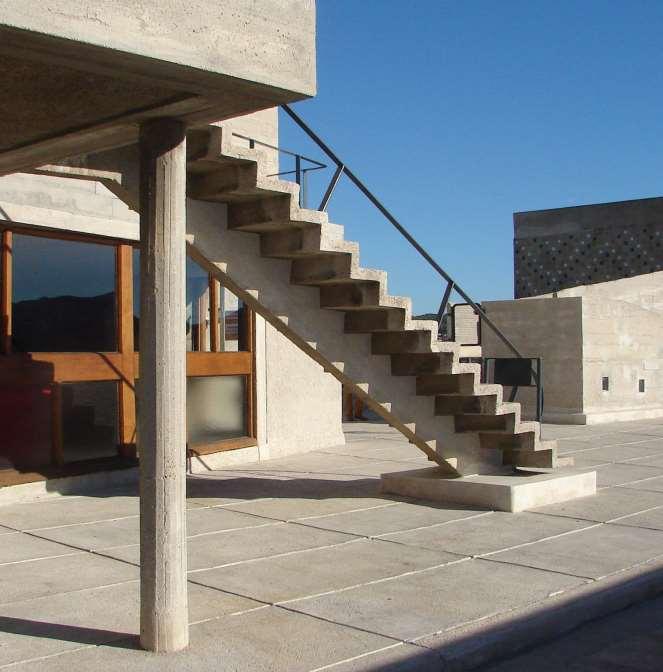

7 Schodiště s jednotlivými stupni

8

9 STR EQU

10 γ M max γ. M stab,min > 1 < 1 M dst M stb

11 Podmínka stability ověření statické rovnováhy EQU M dst M stb Destabilizující moment Stabilizující moment g G = 1,1 g Q = 1,5 g G = 0,9 g Q = 0

12 samostatné stupně průběžné spolupůsobení

13 prefa monolitické

14

15

16

17

18 Desková schodiště jednoramenná dvouramenná trojramenná se zakřivenou střednicí

19

20 Desková schodiště

21 M = 1/8. f d. (l ) 2 zatížení kolmo na desku na 1bm: f d = f d. cos 2 α l = l /cosα M = 1/8 f d l 2

22 ohybové momenty normálové síly uvažujeme jen tahy posouvající síly deska se na ně nenavrhuje

23

24

25

26 Jednoramenná schodiště R

27

28 ! a = a, L=L rozdílný průběh M pro shodné délky podest různé délky podest

29 Hlavní nosná výztuž

30 Rozdělovací výztuž a) b)

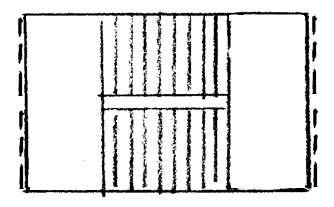

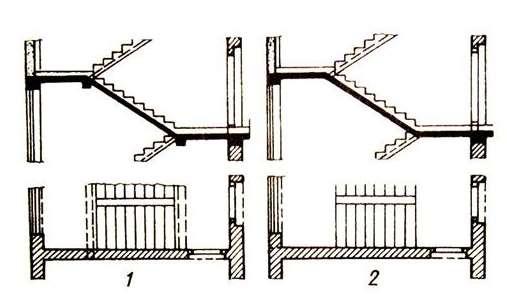

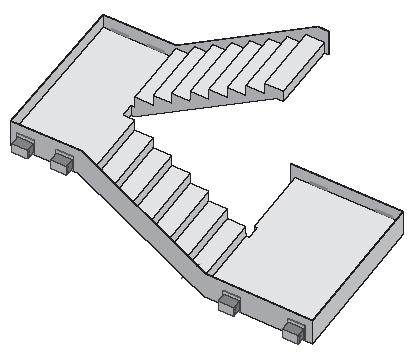

31 Dvouramenná schodiště

32 l rameno

33

34

35 Dvouramenná desková schodiště prostorové působení zjednodušená řešení - dělení na prvky, spoje reakce volba statického modelu zatížení vnitřní síly dimenzování výztuž

36 Lomenicové působení (odvození zjednodušeného výpočtu) podmínky

37

38

39 Dvouramenné deskové schodiště zjednodušený postup : vyřešit mom. na rameni přibližně (1/12 fl 2 ) stanovit reakci ramene na podestovou desku podestová deska a) zatížit reakcí od ramene a plošným zatížením b) řešit jako dva pruhy (pruh II o šířce ~ 3,5d)

40 podmínka: úzké zrcátko

41 Vyztužení

42

43

44

45

46

47

48

49 Lomenicové schodiště

50

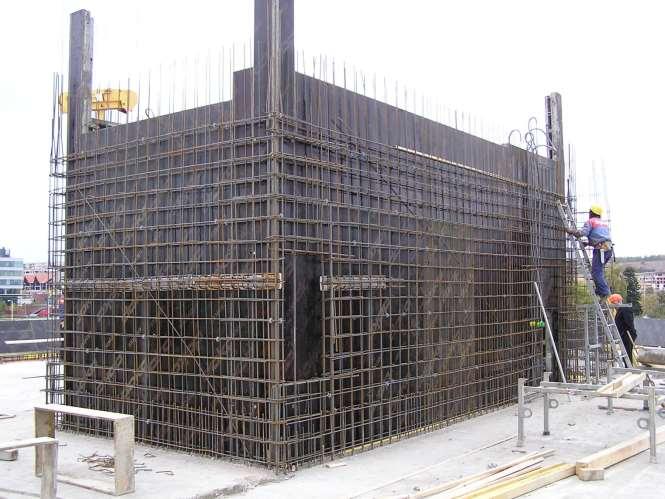

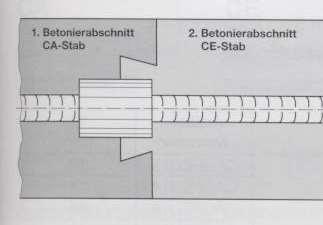

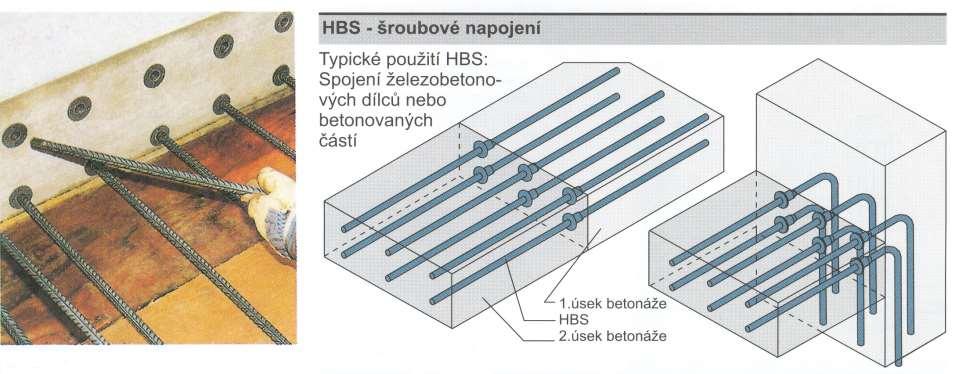

51 Vliv provádění

52 úroveň podlaží mezipodesta

53

54

55

56

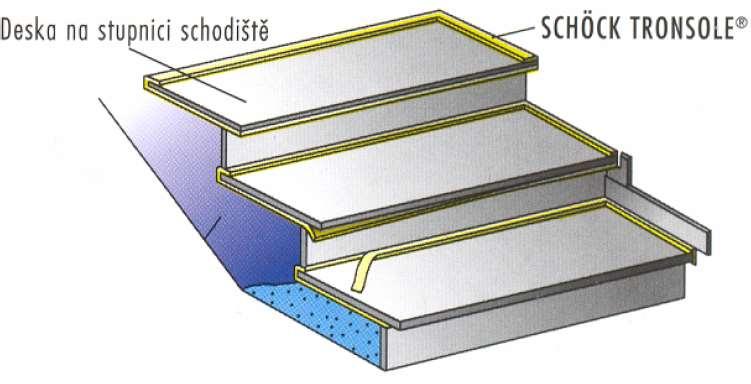

57 Řešení problémů akustiky

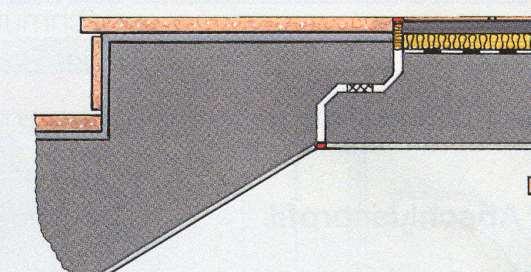

58 Spoj rameno podesta: přerušení akustických mostů

59 Ozub Prostý nosník!

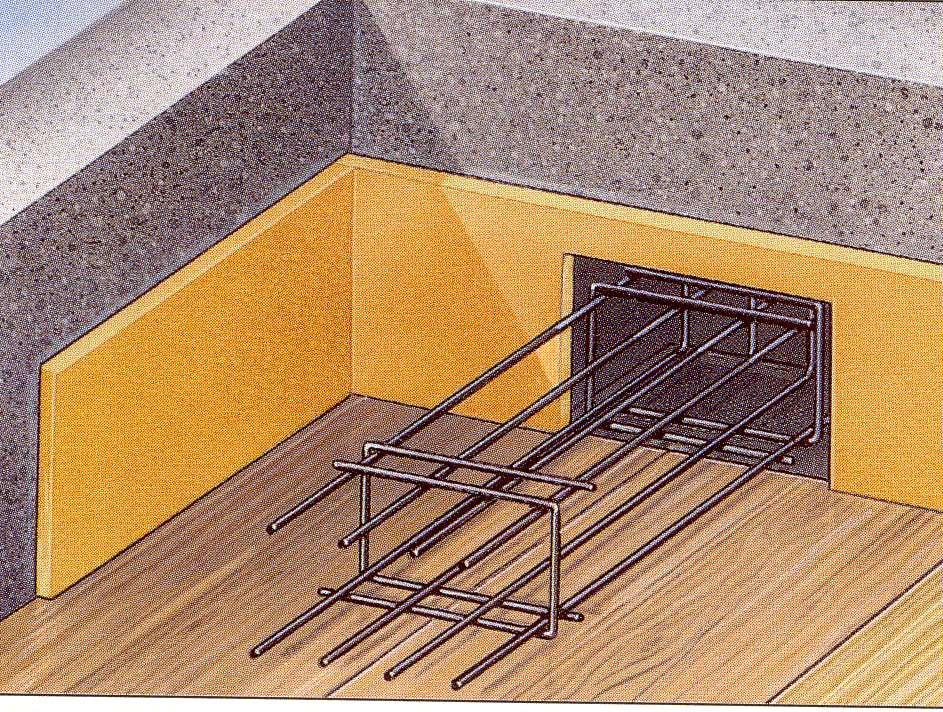

60 Lokální spoj podesta-stěna přerušení akustických mostů

61 Lokální spoj podesta-stěna přerušení akustických mostů

62

63

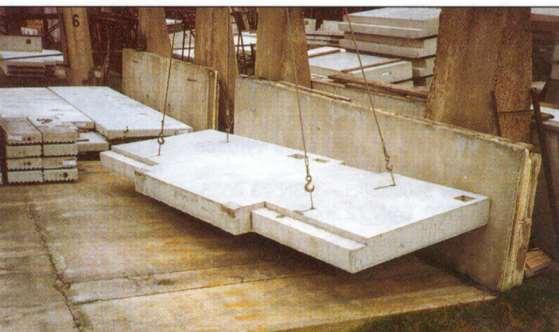

64 Prefabrikovaná schodiště

65 (prefa monolitické)

66

67 Ozub

68 tvary výztuže!!! (zde jen schéma a označení!!!) RBZS ohyb: A svod tah: A ssv

69 Ozub M = R.a svislá výzt. na R smyk

70

71

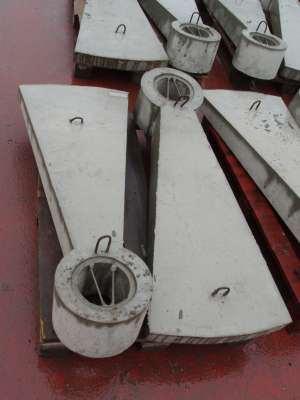

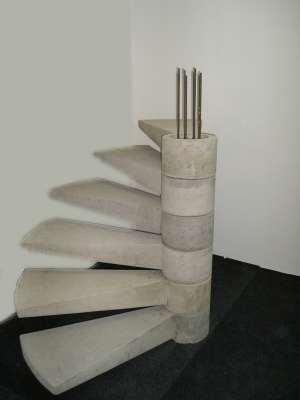

72 Vřetenové schodiště

73

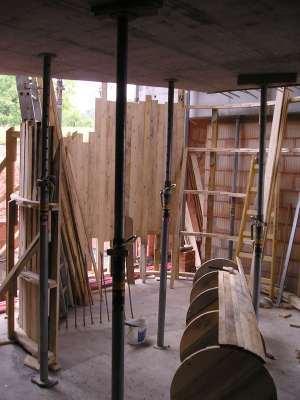

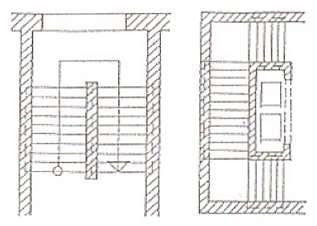

74 Schodiště s vřetenovou stěnou

75

76

77 Konstrukce dvouramenného schodiště, výkres tvaru

78 Návrh geom. tvaru schodiště KV / výška stupně počet stupňů výška stupně = KV / počet stupňů šířka stupně (2v + š = 630 mm) délka ramene tl. desek ~ 1/25 1/30 rozponu (dle typu uložení) tl. desek upravit podle detailu v zalomení ramen do podesty (rozhodnout stupně betonované dodatečně nebo současně s ramenem)

79 Dvouramenná schodiště

80

81

82

83

84

85

86

87

88

89 Reference, literatura Čírtek: Prvky betonových konstrukcí Navrhování jednoduchých prvků, kapitola 4.3 Schodiště - Domácí úloha č
