1 Stavební systémy MEDMAX a MAXPLUS 1. Nízkoenergetický systém stavby MEDMAX MEDMAX je moderní, ekologickou a cenově dostupnou stavební technologií výstavby s maximální tepelnou ochranou budov v souvislosti se stoupajícími náklady na energie a s tím spojenou ochranu život. prostředí. Je určen pro výstavbu nízkoenergetických a pasivních rodinných a bytových domů. Základem stavebního systému MEDMAX jsou tvárnice z expandovaného pěnového polystyrenu (EPS) nebo z vylepšeného materiálu Neopor. Tvárnice mají speciální zámkový systém a rozebíratelné příčky, které zasunutím a spojením jednotlivých izolačních desek vytvoří ztracené bednění s oboustrannou tepelnou izolací. Následným vyplněním betonovou směsí vzniká monolitické betonové jádro bez přerušení a bez vzniku tepelných mostů v konstrukci. Izolant v interiéru usnadňuje rychlé zvýšení teploty při vytápění, venkovní zabraňuje prostupu chladu v zimě a přehřátí v létě. Vlastnosti stavebního systému MED MAX: vyvinutý pro stavbu nízkoenergetických a pasívních domů šetrný, ekologický,vizionářský ideální pro svépomocnou výstavbu tepelný přestup U v rozsahu 0,28 ař 0,09 W/m2 K betonové jádro zabezpečuje vysokou odolnost proti zemětřesení, povodním a přírodním katastrofám použitá tepelněizolační hmota budoucnosti Neopor nízké minimální provozní náklady rychlá, jednoduchá i svépomocná výstavba nezávislá na počasí žádné tepelné mosty Výstavba pomocí systému MED MAX: Tímto systémem se staví jednodušše a rychle po celý rok. Proces tuhnutí betonu není pro oboustrannou izolaci stěny narušený ani po období mrazů. Práce probíhají bez námahy. Stavební prvky jsou přesné a lehké, na stavbě není potřebná těžká technika a ani klasické zednické profese. Materiál a tím i finální stavba ze stavebního systému MEDMAX má téměř neomezenou životnost. Vnější a vnitřní povrchy stěn se upravují klasickými způsoby jako jsou omítky, obklady, sádrokarton aj. Na první pohled není konečná stěna rozpoznatelná od jiných. Je stejně tak tvrdá a hladká, ale na rozdíl od ostatních je teplota vnitřního povrchu max. o 1 st.c nižší než teplota vnitřního vzduchu a to i při krutých mrazech. Stěnu není potřeba dodatečně izolovat, neexistují tepelné mosty, vlhnutí stěn, praskliny a ani vznik plísní a hub. Fyzikální vlastnosti systému MED MAX:

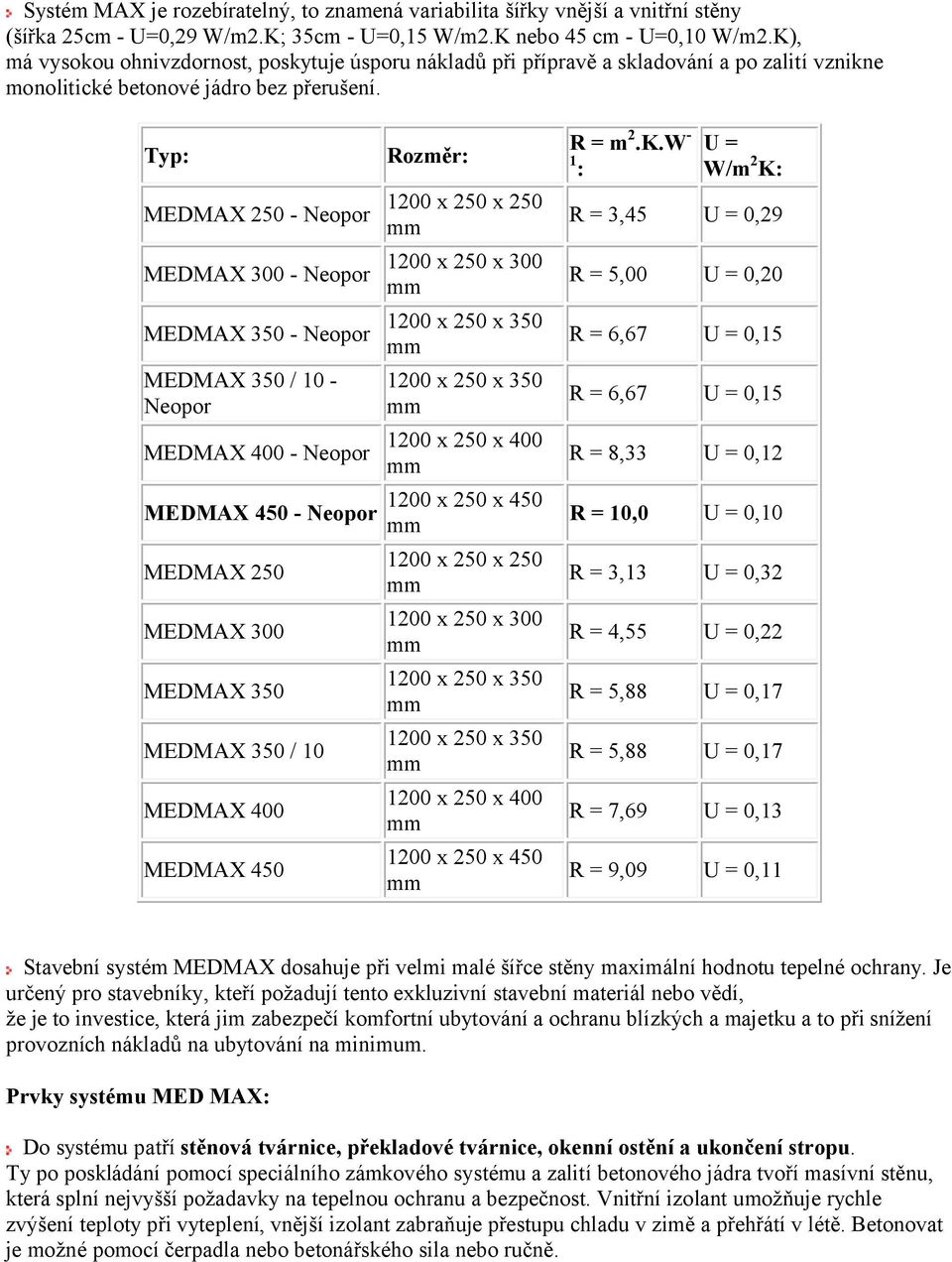

2 Systém MAX je rozebíratelný, to znamená variabilita šířky vnější a vnitřní stěny (šířka 25cm - U=0,29 W/m2.K; 35cm - U=0,15 W/m2.K nebo 45 cm - U=0,10 W/m2.K), má vysokou ohnivzdornost, poskytuje úsporu nákladů při přípravě a skladování a po zalití vznikne monolitické betonové jádro bez přerušení. Typ: MEDMAX Neopor MEDMAX Neopor MEDMAX Neopor MEDMAX 350 / 10 - Neopor MEDMAX Neopor MEDMAX Neopor MEDMAX 250 MEDMAX 300 MEDMAX 350 MEDMAX 350 / 10 MEDMAX 400 MEDMAX 450 Rozměr: 1200 x 250 x x 250 x x 250 x x 250 x x 250 x x 250 x x 250 x x 250 x x 250 x x 250 x x 250 x x 250 x 450 R = m 2.K.W - 1 : U = W/m 2 K: R = 3,45 U = 0,29 R = 5,00 U = 0,20 R = 6,67 U = 0,15 R = 6,67 U = 0,15 R = 8,33 U = 0,12 R = 10,0 U = 0,10 R = 3,13 U = 0,32 R = 4,55 U = 0,22 R = 5,88 U = 0,17 R = 5,88 U = 0,17 R = 7,69 U = 0,13 R = 9,09 U = 0,11 Stavební systém MEDMAX dosahuje při velmi malé šířce stěny maximální hodnotu tepelné ochrany. Je určený pro stavebníky, kteří požadují tento exkluzivní stavební materiál nebo vědí, že je to investice, která jim zabezpečí komfortní ubytování a ochranu blízkých a majetku a to při snížení provozních nákladů na ubytování na minimum. Prvky systému MED MAX: Do systému patří stěnová tvárnice, překladové tvárnice, okenní ostění a ukončení stropu. Ty po poskládání pomocí speciálního zámkového systému a zalití betonového jádra tvoří masívní stěnu, která splní nejvyšší požadavky na tepelnou ochranu a bezpečnost. Vnitřní izolant umožňuje rychle zvýšení teploty při vyteplení, vnější izolant zabraňuje přestupu chladu v zimě a přehřátí v létě. Betonovat je možné pomocí čerpadla nebo betonářského sila nebo ručně.

3 MEDMAX 50 N MEDMAX 150 N MEDMAX 100 N MEDMAX 250 N MEDMAX 300 N (50 N - příčka - 50 N) (50 N - příčka N) MEDMAX 350 N MEDMAX 350 N/10 (50 N - př N) (100 N - př N) MEDMAX 400 N (100 N - př N) MEDMAX 450 N (150 N - př N) MEDMAX překladový díl 5 MEDMAX koncová zátka 3 N MEDMAX plastová příčka Neopor izolační materiál budoucnosti: Neopor je chráněná značka firmy BASF, pod kterou se skrývá nová generace Expandovaného polystyrenu (EPS). Na první pohled se od klasického bílého EPS odlišuje svou stříbrnošedou barvou, která mu dodává exkluzivního vzhledu. Kromě toho je rodíl především v tepelněizolačních vlastnostech. Jednoduše řečeno, stejná tloušťka stěny má v Neopor -ovém provedení o 15-20% lepší tepelněizolační účinek. Molekulární struktura mřížky EPS je tvořena z 98 % ze vzduchu, který je tepeln vodič. Když jsme u klasického EPS chtěli zlepšit tepelněizolační vlastnosti,

4 museli jsme přidáním styrenu snížit objem vzduchu (tepelného vodiče) v jeho struktuře. Klasický EPS patří mezi špičku tepelněizolačních hmot, ale vývoj a snaha šetřit surovinami (ropou) nás posunula k Neoporu. Použitím infračervených absorberů, respektive reflektorů v molekulární struktuře Neopor u se ve výrazne míře podařilo zablokovat prostup tepelného žiarenia. Tím se dosáhlo už i při velmi nízké objemové hmotnosti výrazně vyšších tepelněizolačních schopností. Neopor s objemovou hmotností 15kg/m3 dosahuje 0,032W/mK. Při klasickém bílém EPS bychom museli použít hmotu s objemovou hmotností alespoň 32kg/m3, abychom dosáhli tuto hodnotu, tedy více než dvojnásobek suroviny. Použitím Neopor u ve stavebním systému MEDMAX dosahujeme při velmi malé tloušťce stěny maximální hodnotu tepelné ochrany. Ta je u stavebního systému MEDMAX na prvním místě. MEDMAX je určený pro stavebníky, kteří požadují tento exkluzivní stavební materiál, protože ví, že je to investice, která jim zabezpečí komfortní bydlení, ochranu blízkých, majetku a v budoucnosti sníží provozní náklady na minimum. Zdroj informací:

5 2. Systém MAXPLUS maxplus TVÁRNICE MAXPLUS - TŘETÍ GENERACE SYSTÉMU ZTRACENÉHO BEDNĚNÍ Z NEOPORU * Systém pro maximálně úsporné domy bez tepelných mostů prošel zásadní změnou: nový robustnější křížový zámek * Nové plastové spojky trubkovitého tvaru se zasouvají mezi rady tvárnic * 5 cm rozteč mezi otvory pro plastové spojky * Změna tloušťky stěnovek, není třeba v napojení rohů zbrusu vnitřní drážkování * Nové malé spojky pro první řadu tvárnic, nadokenní překlady a zajištění ukončení stěn * Nové ukončovací kusy pro uzavření stěn při ostění s drážkou pro pojistnou plastovou spojku * Nové pevnější řešení nadokenních překladů * Variabilní součinitel tepelného prostupu U (W/m2K) * Žádné tepelné mosty * Vyvinutý pro výstavbu nízkoenergetických, třílitrovým a pasivních domů * Vhodný pro svépomocné výstavbu * Výstavba nezávislá na počasí * Betonové jádro zabezpečuje vysokou odolnost proti zemětřesení, povodním a přírodním katastrofám * Použitá tepelně-izolační hmota budoucnosti - Neopor * Nízké pořizovací a minimální provozní náklady * Vnitřní 10cm tvarovka urychluje betonáž, zvyšuje stabilitu při betonáži * Kanalizační trubky mohou být zařezané ve vnitřní tvarovce tloušťky 10 cm * Povrchová úprava umožňuje klasické silnovrstvé omítání * Systémová ohnivzdorná omítka zvyšuje odolnost stěny nad 120 min

6 TVÁRNICE MAXPLUS Tvarovky: Tvarovka MAX + 50N Rozměr: 1200 x 250 x 50, tloušťka izolační stěny: 50 Hmotnost: 450 g Tvarovka MAX + 100N Rozměr: 1200 x 250 x 100, tloušťka izolační stěny: 100 Hmotnost: 900 g Tvarovka MAX + 150N Rozměr: 1200 x 250 x 150, tloušťka izolační stěny: 150 Hmotnost: 1350 g Tvarovka MAX + 200N Rozměr: 1200 x 250 x 150, tloušťka izolační stěny: 200 Hmotnost: 1800 g Koncová tvárnice MAX + 3N slouží k uzavření stěnových tvárnic MEDMAX. Rozměr: 150 x 250 x 50, tloušťka izolační stěny: 50 Hmotnost: 55 g Překladová tvárnice MAX + 5EPS slouží k uzavření stěnové tvárnice MEDMAX a vytvoření překladu nad otvorem. Rozměr: 1000 x 150 x 50, tloušťka izolační stěny: 50 Hmotnost: 220 g

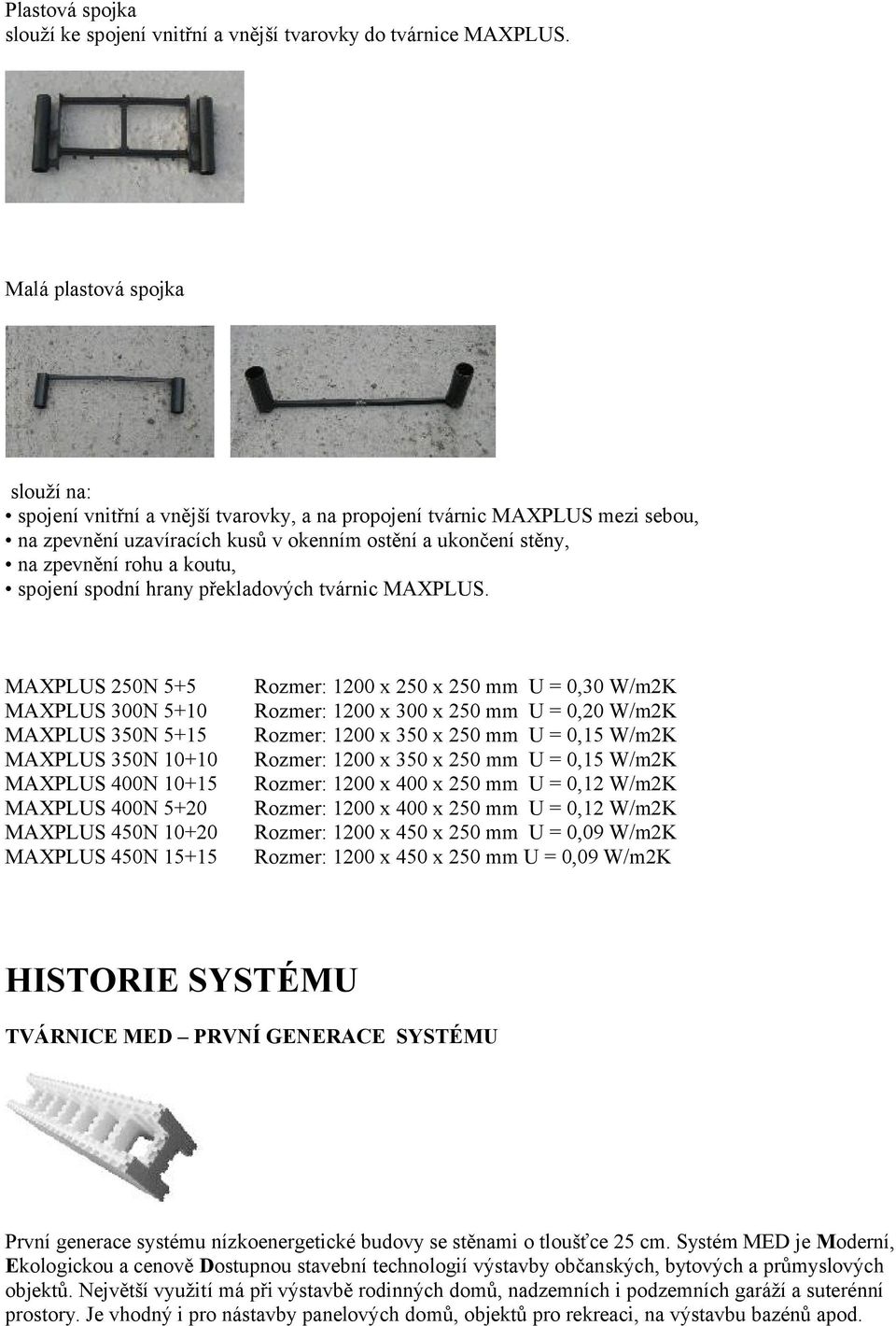

7 Plastová spojka slouží ke spojení vnitřní a vnější tvarovky do tvárnice MAXPLUS. Malá plastová spojka slouží na: spojení vnitřní a vnější tvarovky, a na propojení tvárnic MAXPLUS mezi sebou, na zpevnění uzavíracích kusů v okenním ostění a ukončení stěny, na zpevnění rohu a koutu, spojení spodní hrany překladových tvárnic MAXPLUS. MAXPLUS 250N 5+5 MAXPLUS 300N 5+10 MAXPLUS 350N 5+15 MAXPLUS 350N MAXPLUS 400N MAXPLUS 400N 5+20 MAXPLUS 450N MAXPLUS 450N Rozmer: 1200 x 250 x 250 U = 0,30 W/m2K Rozmer: 1200 x 300 x 250 U = 0,20 W/m2K Rozmer: 1200 x 350 x 250 U = 0,15 W/m2K Rozmer: 1200 x 350 x 250 U = 0,15 W/m2K Rozmer: 1200 x 400 x 250 U = 0,12 W/m2K Rozmer: 1200 x 400 x 250 U = 0,12 W/m2K Rozmer: 1200 x 450 x 250 U = 0,09 W/m2K Rozmer: 1200 x 450 x 250 U = 0,09 W/m2K HISTORIE SYSTÉMU TVÁRNICE MED PRVNÍ GENERACE SYSTÉMU První generace systému nízkoenergetické budovy se stěnami o tloušťce 25 cm. Systém MED je Moderní, Ekologickou a cenově Dostupnou stavební technologií výstavby občanských, bytových a průmyslových objektů. Největší využití má při výstavbě rodinných domů, nadzemních i podzemních garáží a suterénní prostory. Je vhodný i pro nástavby panelových domů, objektů pro rekreaci, na výstavbu bazénů apod.

8 Tato technologie výstavby již v současnosti splňuje nejvyšší nároky na tepelnou ochranu staveb v souvislosti se stoupajícími náklady na energie as tím spojenou ochranou životního prostředí. Základem systému je řada stavebních tvárnic z expandovaného pěnového polystyrenu se samozhášecí úpravou, které se pomocí speciálního zámkové systému zasouvají do sebe a vytváří tak obvodové stěny a příčky bez použití spojovacích materiálů. Takto postavené ztracené bednění se vyplní betonovou směsí B 25 v konzistenci 2 / 3 a vytvoří kompaktní masivní stěnu s oboustrannou tepelnou a zvukovou izolací bez vzniku tepelných mostů v konstrukci. Izolant v interiéru usnadňuje rychlé zvýšení teploty při topení, venkovní zabraňuje prostupu chladu v zimě a přehřátí v létě. Betonovat je možno strojově za pomoci čerpadla, betonárske síla, nebo ručně. TVÁRNICE MEDMAX - DRUHÁ GENERACE SYSTÉMU Druhá generace stavebního systému MED, vznikla pro stále vyšší ceny energií a rostoucí zájem o úsporné domy, jejichž základem je velmi dobrý tepelně-izolační plášť, v němž nesmí být tepelné mosty. Nízkoenergetické, 3l a pasivní domy potřebují pro obvodové stěny takové hodnoty tepelného prostupu, které se klasickými materiály nedali dosáhnout. Bylo třeba stěnu dodatečně zateplit velmi silnou vrstvou izolačního materiálu. Řešením se zdálo být zvětšení tloušťkami izolačních tvarovek v systému MED. Avšak zásadní podmínkou bylo zachování nízkých nákladů na přepravu. Řešením byl Rozebíratelný systém MEDMAX. Tvárnice MEDMAX se skládají ze dvou tvarovek, které se pomocí 8 kusů plastových spojek spoje do tvárnice a to až na stavbě. Rozebíratelnost šetří životní prostředí snížením objemu dopravy, neboť probrány tvárnice zaberou až o polovinu méně prostoru při přepravě. Tvárnice mezi sebou jsou na sucho spojené zámky, čímž vzniká kompaktní betonová stěna bez tepelných mostů a izolantem na obou stranách. Izolant v interiéru urychluje zvýšení teploty při topení a izolant na vnější straně zabraňuje prostupu chladu v zimě a přehřátí v létě. Proces tuhnutí betonu může probíhat i během mrazů díky oboustranné izolaci stěn. Stavební prvky jsou přesné a lehké, na stavbě není nutná těžká mechanizace, betonovat se dá strojově pomocí čerpadla, betonářské sila nebo i ručně, což je dobrá zpráva pro svépomocnou výstavbu. Systém je doplněn tvárnicemi na ukončení stěn, na vytvoření nadokenních překladů a ostění. Kombinací těchto tvárnic vzniká ucelený stavební systém, který zajišťuje nepřekonatelnou tepelnou ochranu budovy. Tvarovky, z nichž se skládají tvárnice, mají délku 120cm, výšku 25cm a šířku 5cm, 10cm, 15cm a 20cm. Kombinací těchto tvarovek vzniká stěna tloušťky 35cm, 40cm nebo 45cm, jejímž hlavním cílem je zamezit tepelným únikům v kterémkoli místě obvodového pláště. Ideálním řešením je použít vnitřní 10cm tvarovku v kombinaci s vnější 15cm. Vznikne stěna o tloušťce 40cm, jejíž hodnota U = 0,12 W/m2K je ideální pro pasivní domy. Vnitřní 10cm tvarovka umožňuje zapuštění větších kanalizačních trubek a instalací a hlavně bezpečnou betonáž celého patra, kterou lze

9 provést na jednu nebo dvě etapy. Vedlejší výhodou plastových spojek bylo zvýšení ohnivzdornosti stěny až na 120 min. a kompaktní betonové jádro. Zdroj informací:
