1 nový p r o s p e k t k s y s t é m u

2 o b s a h n o v ý m a x p l u s a k u nový maxplus aku obsah představení systému postup montáže obvodová stěna pasivního domu stěnové díly z neoporu jádro stěny založení paty stěny pomocí izolačních můstků druhy povrchových úprav ukázka konstrukčních detailů příručka pro navrhování první realizace rodinného domu

3 NOVÝ MAXPLUS AKU TEPELNÁ IZOLACE STĚNY STĚNOVÉ DÍLY Z NEOPORU TL. 50, 100, 150, 200, 250, 350 MM nový Systém stěnového ztraceného bednění z tepelné izolace neopor a odnímatelné systémové bednící desky. Optimální skladba stěny umožňující akumulaci do betonového jádra stěny. Pouze beton a izolace. Neoporové stěnové dílce jsou k odnímatelným bednícím deskám napojeny systémem plastových propojek. Propojky jsou fixovány k desce tzv. trhací hlavicí. Spojením neoporových dílů a bednících desek pomocí rozebíratelných plastových propojek se vytvoří bednění. Následným vyplněním betonovou směsí vzniká monolitické železobetonové jádro. Po zatvrdnutí betonu se bednící deska pomocí trhací hlavice odbední. Výsledná monolitická stěna s masivním izolantem je připravena pro povrchové úpravy. Bez ocelových kotev a lepidel. Díky plastovým příčkám a průniku betonu do rybiny tvarovky vzniká pevný spoj mezi nosným jádrem a izolantem. PLASTOVÁ PŘÍČKA ODNÍMATELNÉ BEDNĚNÍ NOSNÁ ČÁST STĚNY, AKU JÁDRO (AKUmulace, AKUstika) ŽELEZOBETON TL. 100, 150, 200, 250, 300 MM 3

4 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 1 příprava vnějšího izolantu na vyrovnaný podklad základové desky vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava nový tloušťka izolantu 50, 100, 150, 200, 250 a 350 mm 4

5 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 2 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava osazení plastových kotev do připravených otvorů v izolantu standartní vzdálenost kotev je 150 mm dle způsobu betonáže a druhu použitého betonu lze vzdálenost upravovat po 50 mm nový 5

6 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 3 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava osazení plastových propojek umožňují vytvoření dutiny pro železobetonové jádro v šířce 100, 150, 200, nový 250 a 300 mm 6

7 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 4 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava osazení ocelové výztuže možno použití prutových armatur, či KARI sítí, armokošů nový tvar a velikost výztuže dle statického výpočtu 7

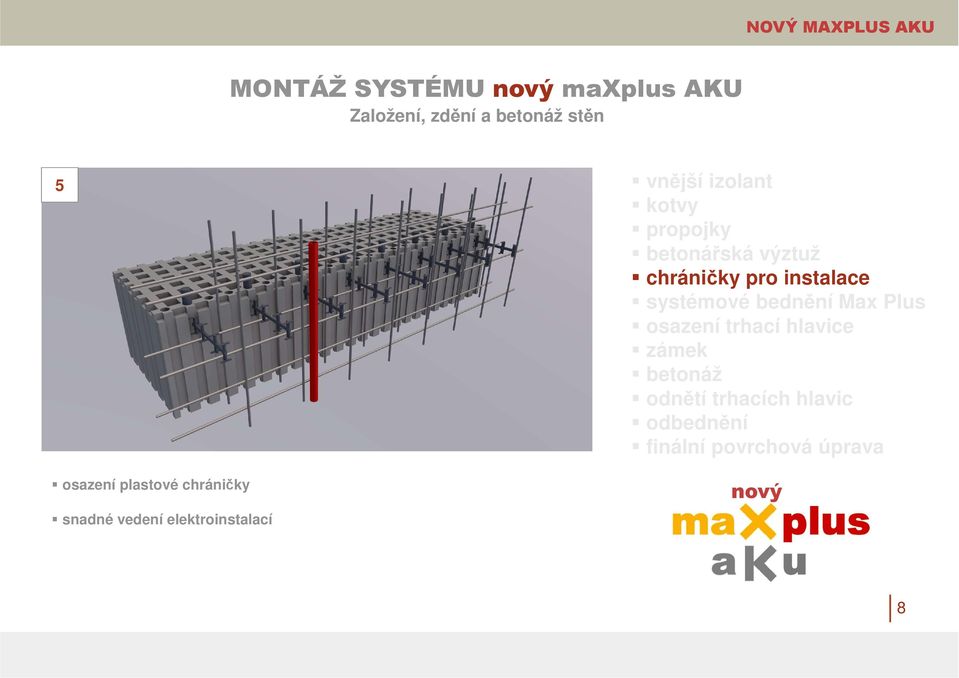

8 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 5 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava osazení plastové chráničky snadné vedení elektroinstalací nový 8

9 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 6 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava osazení bednících desek Max Plus standartní formát vertikální modul 250 mm, horizontální modul 150 mm nový 9

10 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 7 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava osazení trhacích hlavic nový aplikace na každou plastovou propojku pouze snadné nasazení 10

11 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 8 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava osazení zámků vsunout a pootočit nový fixace systémových bednících desek konečná příprava pro betonáž 11

12 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 9 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava betonáž čerpadlem či ruční (dle možností a požadavků) hutnění betonové směsi nový zrání betonu 12

13 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 10 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava odstranění trhacích hlavic nový pootočením trhací hlavice ustřihne plastovou propojku na betonové ploše jsou patrny profily plastové propojky ve tvaru I 13

14 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 11 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava odstranění bednících desek nový možnost využití pro pohledový beton 14

15 NOVÝ MAXPLUS AKU MONTÁŽ SYSTÉMU nový maxplus AKU Založení, zdění a betonáž stěn 12 vnější izolant kotvy propojky betonářská výztuž chráničky pro instalace systémové bednění Max Plus osazení trhací hlavice zámek betonáž odnětí trhacích hlavic odbednění finální povrchová úprava aplikace povrchové úpravy nový lze použít pouze štuk (bez perlinky a lepidla) 15

16 OBVODOVÁ STĚNA PASIVNÍHO DOMU POŽADAVKY: DŮVOD: nový MAXPLUS AKU: - velká izolační schopnost - minimalizace tepelných ztrát - nízké náklady na vytápění - stěnové díly z neoporu izolace tl mm - co nejtenčí tloušťka obvodové stěny při zachování maximální únosnosti - využití obytného prostoru - malá šířka ostění a nadpraží = denní světlo a solární zisky - železobetonové jádro stěny tl mm - pro RD nejčastěji 150 mm - akumulace tepla / chladu - akumulace tepelných zisků od slunce, lidí a spotřebičů a jejich následné využití v době kdy je tomu zapotřebí - tepelná stabilita místností v letním období, tepelná pohoda - akumulační betonové jádro stěny tl mm - měrná tepelná kapacita železobetonu 1020 J/kg.K - akustika - ochrana proti hluku - neprůzvučnost - těžké betonové jádro stěny tl mm - snadná montáž - kvalita a rychlost výstavby - velmi jednoduchý systém vhodný i k svépomocné realizaci 16

17 STĚNOVÉ DÍLY Z NEOPORU STĚNOVÉ DÍLY 50N 100N 150N 200N 250N! 350! Materiál: neopor, λd = 0,031 W/(m.K) IZOLANT ŽB JÁDRO 50N 100N 150N 200N 250N 350N 100 mm 150 mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm 200 mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm U=0,09 350N 200 mm 250 mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm 300 mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm 350 mm U=0, mm U=0, mm U=0, mm U=0, mm U=0, mm U=0,09 17

18 JÁDRO STĚNY Akumulace: Využitelnost tepelných zisků (solární zisky ze slunečního záření, metabolické teplo od lidí, vnitřní tepelné zisky od spotřebičů) je do značné míry závislá na schopnosti vnitřních konstrukcí budov akumulovat a vydávat teplo. Jak s akumulací pracují normy a předpisy Pozitivní vliv akumulace vnímá i naše tepelně technická norma ČSN Tepelná ochrana budov Část 2: Požadavky (s účinností od listopadu 2011), kdy u požadavků na součinitel prostupu tepla rozděluje stěny na těžké a lehké. Přičemž u lehkých stěn klade jednoznačně přísnější požadavky na hodnoty součinitele prostupu tepla než je tomu u stěn těžkých. Důvodem je právě malá schopnost akumulace lehkých konstrukcí, tedy v celkové bilanci vetší energetická náročnost na vytápění u budov s tímto typem stěn. ČSN Doporučené hodnoty součinitele prostupu tepla U pro těžké stěny: 0,25 W/m 2.K Doporučené hodnoty součinitele prostupu tepla U pro lehké stěny: 0,20 W/m 2.K Zohlednění těžkých konstrukcí v bilančních výpočtech energetické náročnosti Např. TNI (hodnocení a klasifikace obytných budov s velmi nízkou potřebou tepla na vytápění pasivní domy) rozlišuje konstrukce ve vytápěné zóně na velmi lehké, lehké, středně těžké, těžké, velmi těžké. Přičemž rozdíly na příkladu konkrétního pasivního domu mohou být následující: a) pasivní dům při použití velmi lehkých konstrukcí, ostatní parametry totožné: Měrná potřeba tepla na vytápění: 20 kwh/m 2 a Energetická náročnost vytápění za rok EP,H: 14,50 GJ b) pasivní dům při použití velmi těžkých konstrukcí, ostatní parametry totožné: Měrná potřeba tepla na vytápění: 17 kwh/m 2 a Energetická náročnost vytápění za rok EP,H: 12,70 GJ Viz. také grafy Načem schopnost akumulace závisí Hodnota pomocí které se schopnost akumulace započítává je definována v čl. 7.2 v ČSN EN 832 a v čl v ČSN EN ISO jako účinná (efektivní) vnitřní tepelná kapacita zóny. Jednotka [MJ/K] nebo [kj/k/m 2 ]. Tato závisí na ploše konstrukce, tloušťce vrstvy, měrné tepelné kapacitě a objemové hmotnosti použitých materiálů. Tato hodnota je u vrstvy o tl. 100 mm, ploše 10 m 2 u různých materiálů následující: a) tepelná izolace z minerální vlny 0,01 b) cihelné bloky (therm) 0,80 c) dřevo 1,10 d) cihly plné pálené 1,62 e) cihly vápenopískové 1,80 f ) železobeton 2,55 g) voda 4,18 MJ/K MJ/K MJ/K MJ/K MJ/K MJ/K MJ/K 18

19 ZALOŽENÍ PATY OBVODOVÉ STĚNY POMOCÍ IZOLAČNÍCH MŮSTKŮ Tepelný most: Nový MAX PLUS AKU, u jehož je absence vnitřního tepelného izolantu, představuje při založení na klasických základových pasech ve své patě stěny problém lineárního tepelného mostu. Vzhledem k vysoké ceně konstrukčního pěnového skla jsme s našimi techniky byli nuceni tento tepelný most vyřešit jiným způsobem. Izolační můstky: V patě monolitického betonového jádra jsou řešeny vynášecí pilířky o půdorysném rozměru 150x150 mm (hloubka pilířku bude záviset na použité tloušťce betonové stěny, pro RD je to 150 mm). Výška pilířku je 200 mm. Pilířky jsou od sebe osově vzdáleny 900 mm (vzdálenost pilířků je potřeba pro každý dům staticky propočítat, osová vzdálenost by měla být v modulu 150 mm). Mezi pilířky je vložen grafitový EPS 100 S Stabil ExtraPlus. Tepelně technický vliv izolačních můstků: ψ (W/mK) Tsi ( C) pata stěny betonová 0,078 14,57 pata stěny s izolačními můstky -0,071 19,29 účinnost izolace Δψ (W/mK) energetická úspora ΔE (kwh/a) 0, * POZNÁMKY: * Při výpočtu byla uvažovaná lokalita Praha; uvažovaný obvod objektu 50 m 19

20 POVRCHOVÁ ÚPRAVA DRUHY POVRCHOVÝCH ÚPRAV NEJČASTĚJŠÍ VARIANTA POVRCHOVÉ ÚPRAVY Povrchovou úpravu stěn lze vytvořit tenkovrstvou omítkou s perlinkou, jádrovou omítkou a štukem, sádrovou omítkou, obkladem (SDK deskami, keramickým nebo dřevěným obkladem), atd. Při požadavcích na požární odolnost je možné použít omítku Izolith F. Tato zaručuje požární odolnost obvodové stěny 30 DP1. vnitřní omítka: základní vrstva (vyztužená síťovinou) penetrace finální povrchová úprava (štuk + malba, keramický obklad) venkovní omítka: základní vrstva (vyztužená síťovinou) penetrace finální povrchová úprava (šlechtěná omítka) 20

21 DETAILY UKÁZKA DETAILŮ NADPRAŽÍ (OSTĚNÍ) NADPRAŽÍ + VENKOVNÍ ŽALUZIE 21

22 DETAILY UKÁZKA DETAILŮ PARAPET OSTĚNÍ 22

23 DETAILY ZALOŽENÍ NA PĚNOSKLE UKÁZKA DETAILŮ 23

24 DETAILY ZALOŽENÍ NA BETONOVÉM PASE UKÁZKA DETAILŮ 24

25 DETAILY PŘÍRUČKA PRO NAVRHOVÁNÍ Pro projektanty, stavebníky a technické dozory, pro odborníky i laiky, je k dispozici příručka pro navrhování domů ze systémů ztraceného bednění z polystyrénu. Tato obsahuje základní informace, technologické postupy, konstrukční detaily, tepelnětechnické souvislosti a rady pro návrh konstrukcí vhodných pro domy s velmi nízkou energetickou náročností realizovaných ze systému Medmax a Maxplus. Všechny konstrukce jsou ověřeny jak tepelně-technickými výpočty tak dlouhou praxí a zkušenostmi naší firmy právě s těmito systémy. První verze příručky vyšla na podzim roku Neustále však sledujeme nové trendy a příručku aktualizujeme. V přípravě je také druhý díl, který se bude věnovat novému systému MAXPLUS AKU. 25

26 REALIZACE UKÁZKA Z REALIZACÍ OSAZENÍ KOTEV DO IZOLANTU OSAZENÍ SYSTÉMOVÝCH PROPOJEK 26

27 REALIZACE UKÁZKA Z REALIZACÍ OSAZENÍ VNITŘNÍ BEDNÍCÍ DESKY A HLAVIC PŘIPRAVENÉ BEDNĚNÍ PRO MONTÁŽ VÝZTUŽE 27

28 REALIZACE UKÁZKA Z REALIZACÍ OSAZENÍ KOTEV DO IZOLANTU OSAZENÍ SYSTÉMOVÝCH PROPOJEK 28

29 REALIZACE UKÁZKA Z REALIZACÍ PŘESNÉ ŘEZÁNÍ ODPOROVÝM DRÁTEM BETONÁŽ STĚNY 29

30 REALIZACE PRVNÍ REALIZACE RODINNÉHO DOMU BETONÁŽ STĚNY POHLED DO ZABETONOVANÉ STĚNY 30

31 REALIZACE UKÁZKA Z REALIZACÍ TRHACÍ HLAVICE ODNĚTÍ TRHACÍ HLAVICE 31

32 REALIZACE UKÁZKA Z REALIZACÍ ODBEDNĚNÁ ČÁST STĚNY, PŘÍPRAVA NA DRUHOU FÁZI ODBEDNĚNÁ ČÁST STĚNY, PŘÍPRAVA NA DRUHOU FÁZI 32

33 REALIZACE UKÁZKA Z REALIZACÍ POHLED NA STĚNY 1.NP Z EXTERIÉRU BEDNĚNÍ PRO DRUHOU FÁZI BETONÁŽE 33

34 REALIZACE UKÁZKA Z REALIZACÍ BEDNĚNÍ PRO DRUHOU FÁZI BETONÁŽE OCELOVÁ VÝZTUŽ STĚNY 34

35 REALIZACE UKÁZKA Z REALIZACÍ VÝZTUŽ NADOKENNÍHO PŘEKLADU BEDNĚNÍ ŠTÍTOVÉ STĚNY 35
