1 CAIRpool 2015 Nová řada odvlhčovacích bazénových jednotek

2 Agenda 1. Vývoj nové řady 2. Lplus navrhování 3. Návrhový software 4. Regulace 6. Marketing 7. Výhled 2 Školení projektantů 2015

3 GEA CAIRfricostar a odvlhčování bazénových hal Vnitřní jednotkycam/cwr Vnitřní jednotky: CMP/CWP CAT/CWT Venk.jednotky: Speciální provedení Na přání: tzv.finské provedení Triple KVS Standart CAU: Cirkulační jednotky Standartní provedení CAIRfricostar 3 Školení projektantů 2015

4 GEA CAIRpool a odvlhčování bazénových hal Vnitřní jednotky: PSI/PSX Vnitřní jednotky: PPI(R)/PPX PTI(R)/PTX Venkovní jednotky: PUI: Cirkulační jednotky Veškeré jednotky- kromě provedení MIKRO Standartní provedení Vylepšení stávajících jednotek CAIRpool Rozšíření řady 4 Školení projektantů 2015

5 CAIRpool Úvod 1 2 cestná strategie pro odlišné požadavky Řešení s vysokou účinností Flexibilní řešení 5 Charakteristiky: -DPWT třída rekuperace H1 -Inverterové/reverzibilní TČ; R410A -Energeticky úsporné (požadavky pasivních budov) Charakteristiky: -WRG třída rekuperace H2/H3 (ECOSTAT, ECOFLOW) -Inverterové TČ; R410A -Rekonstrukce / cenově zaměřené trhy

6 CAIRpool Úvod 2 Varianty s vysokou účinností Flexibilní varianty Společně použité prvky: -Chladivo R410A -Transportní rozměry -Regulátor -Elektroohřívač -Chladič -Kondenzátor ohřevu bazén.vody -L+ Update -LCC Update -Update Micro jednotky(wp/controller) 6

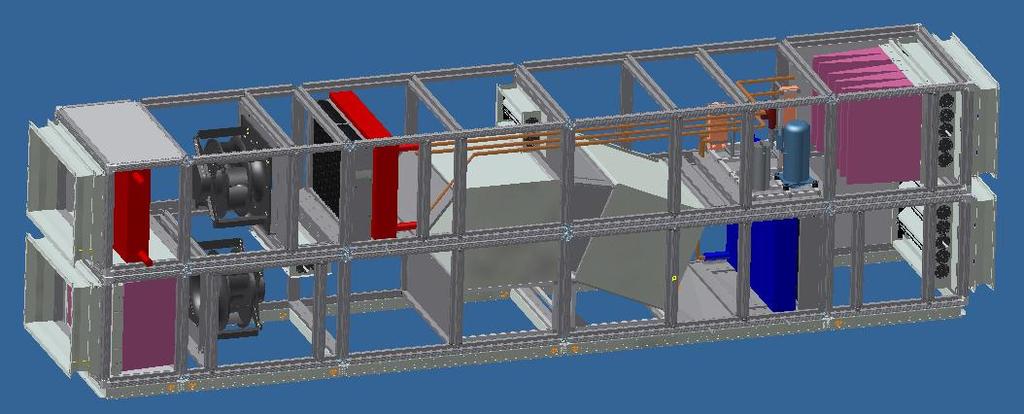

7 Testovací jednotka Umístění komponent; protrubkování a přístup pro servis 7

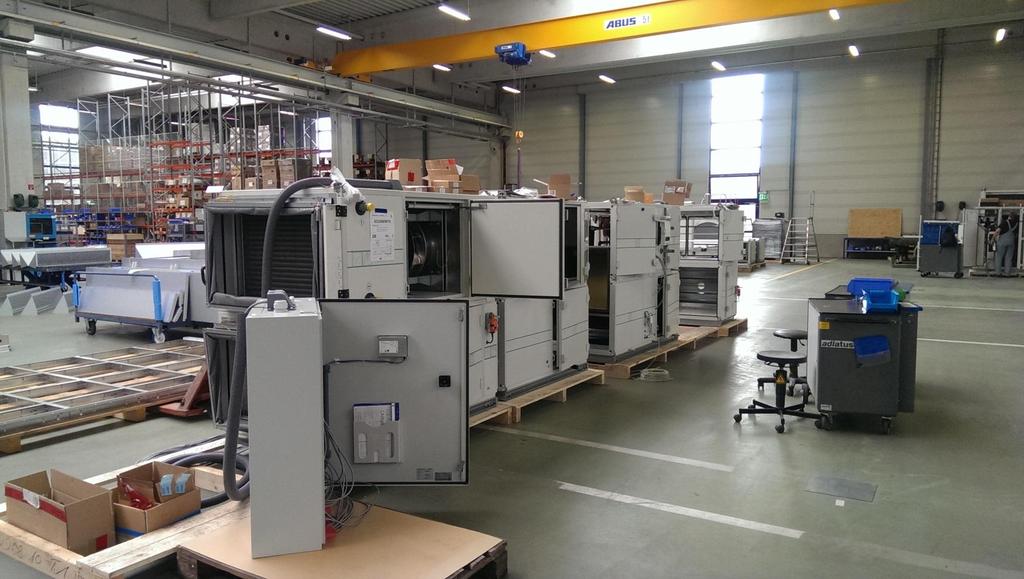

8 Testovací jednotka při výrobě ve Wurzenu 8

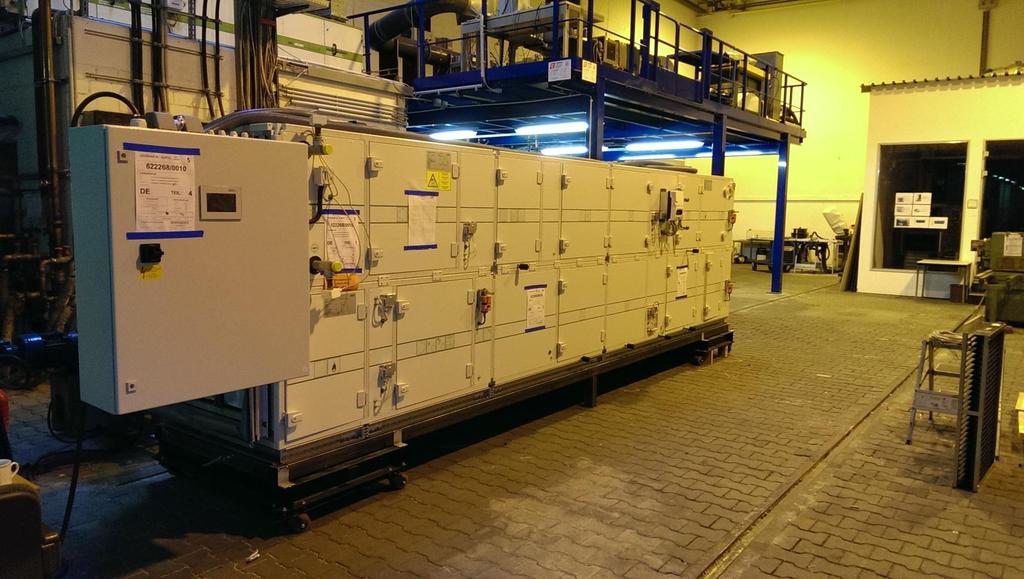

9 Testovací jednotka ve zkušebně v Herne 9

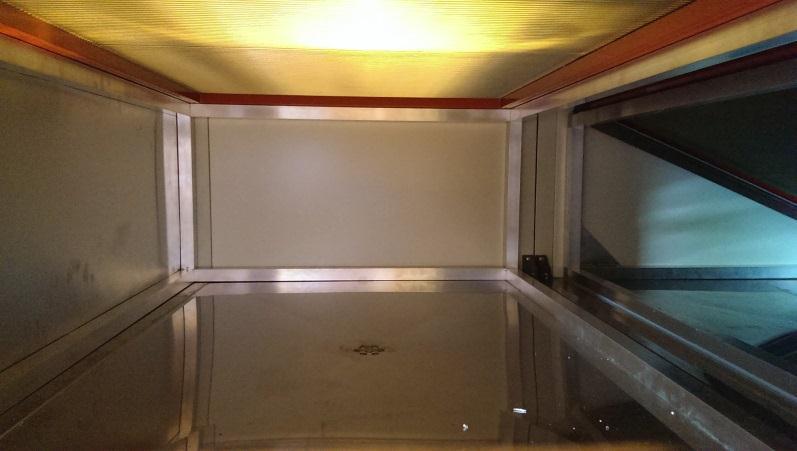

10 Testovací jednotka konstrukční detaily Profesionální provedení vestavby dvojitého desk.rekuperátoru CAIRfricostar CAIRpool 10 Montáž, upevňovací prvky, přístup pro servis

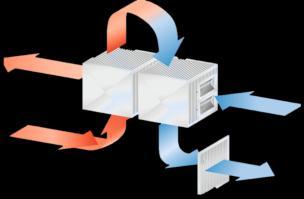

11 Testovací jednotka dvojitý desk.rekuperátor CAIRfricostar CAIRpool Kondenz.vana-obtížný přístup Zlepšení přístupu 11

12 Testovací jednotka komora TČ CAIRfricostar CAIRpool Kompaktní vestavba na jednom rámu 12

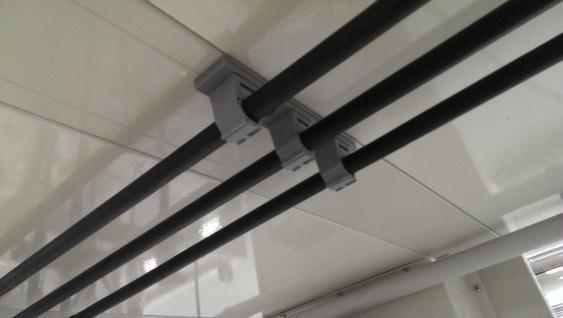

13 CAIRpool vlastnosti CAIRfricostar CAIRpool Nové upevnění Cu potrubí a ochrana proti korozi 13 Školení projektantů 2015

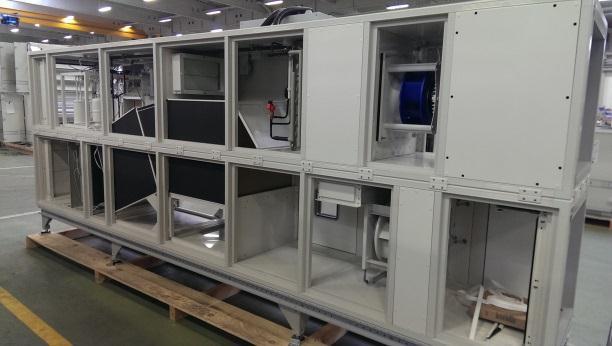

14 Výstavní jednotka CAIRpool Option Standard EC motory(stěny), motory s FM pouze u velikostí 320&360 TČ na Al rámu 14

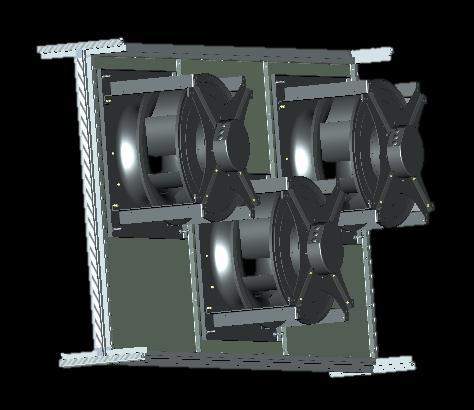

15 CAIRpool ventilátory Nové EC stěny pro velikosti (jeden ventilátor) a (od 2 do 4 ventilátorů v komoře) Pro velikosti 320 & 360 se dvěma volnoběžnými koly 15

16 CAIRpool vlastnosti 2xECOPLAT s revizním otvorem ECOPLAT na Al rámu se servisním přístupem Žaluzie podle VDI6022 (hygienické provedení) se zapouzdřeným pohonem 16

17 CAIRpool navrhování 18 Školení projektantů 2015

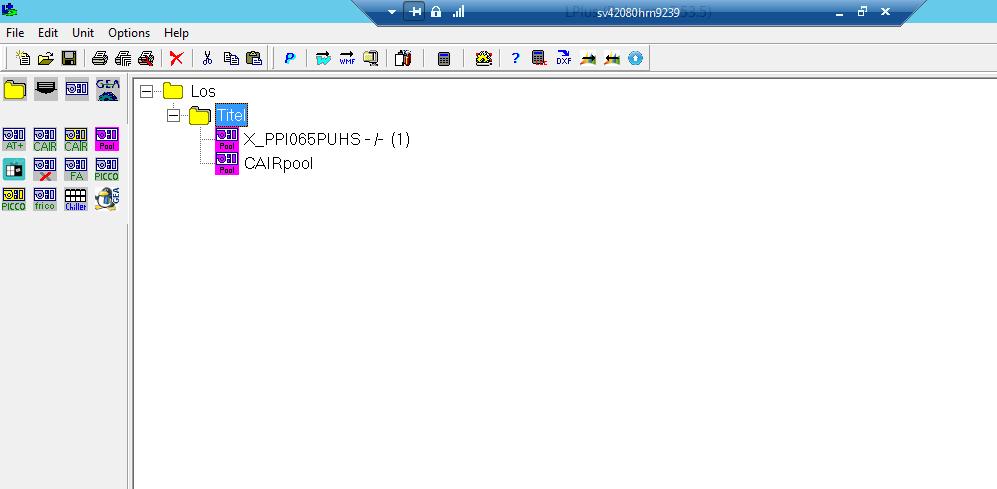

18 Lplus navrhování CAIRpool Nový symbol 19 Školení projektantů 2015

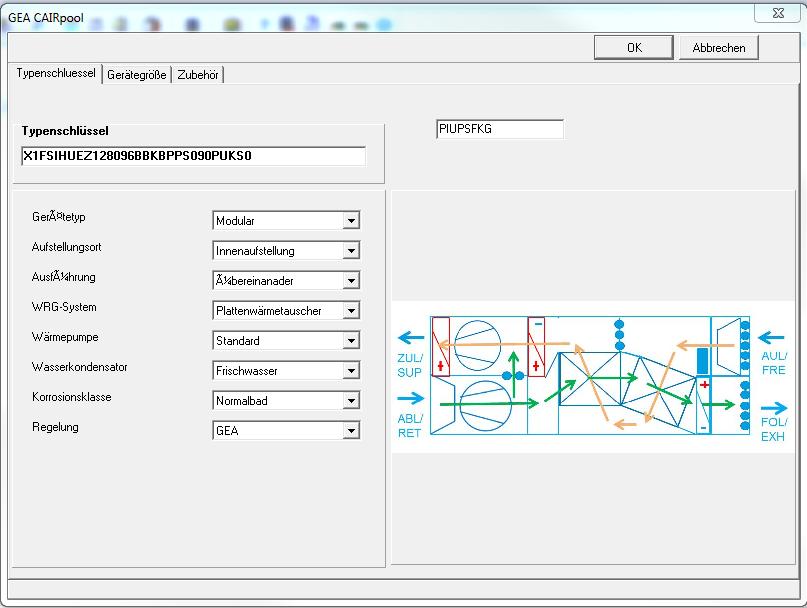

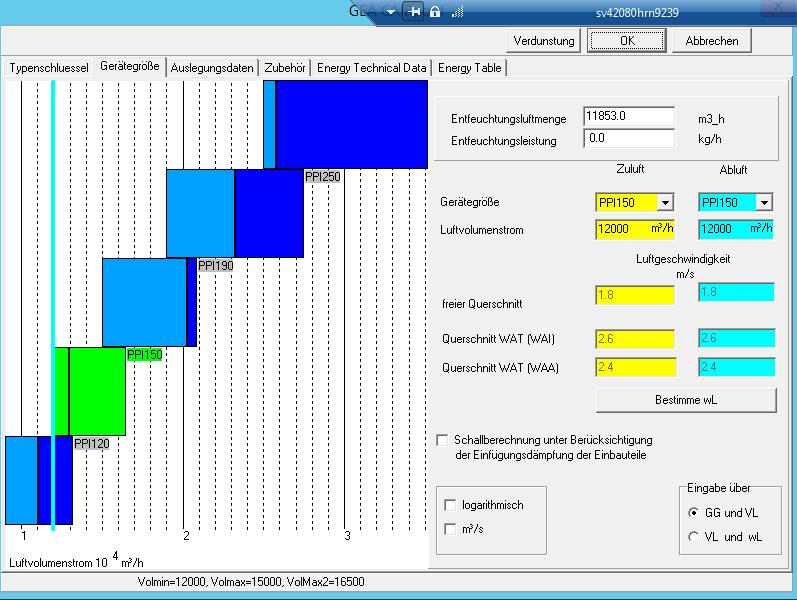

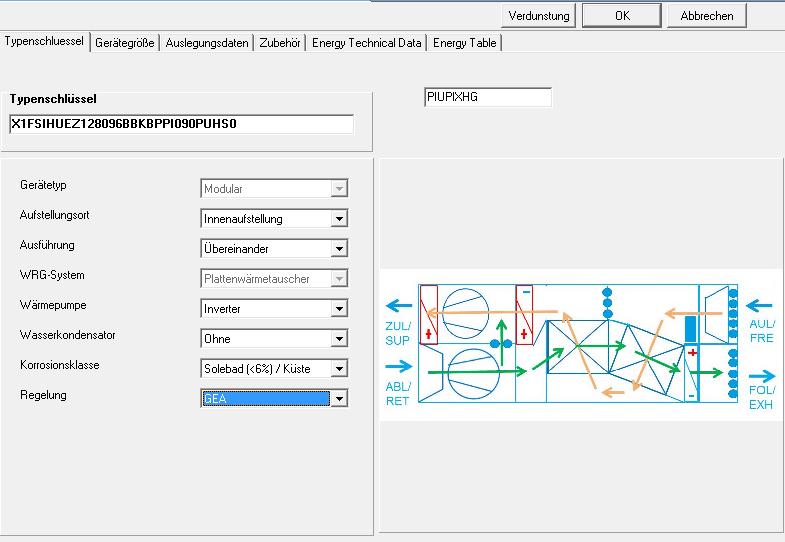

19 Lplus navrhování CAIRpool Zjednodušený výpočet Dříve přes volbu typu Fricostaru, nyní jsou vybírány přímo komponenty. Přímá kontrola výběru komponent na obrazovce. 20 Školení projektantů 2015

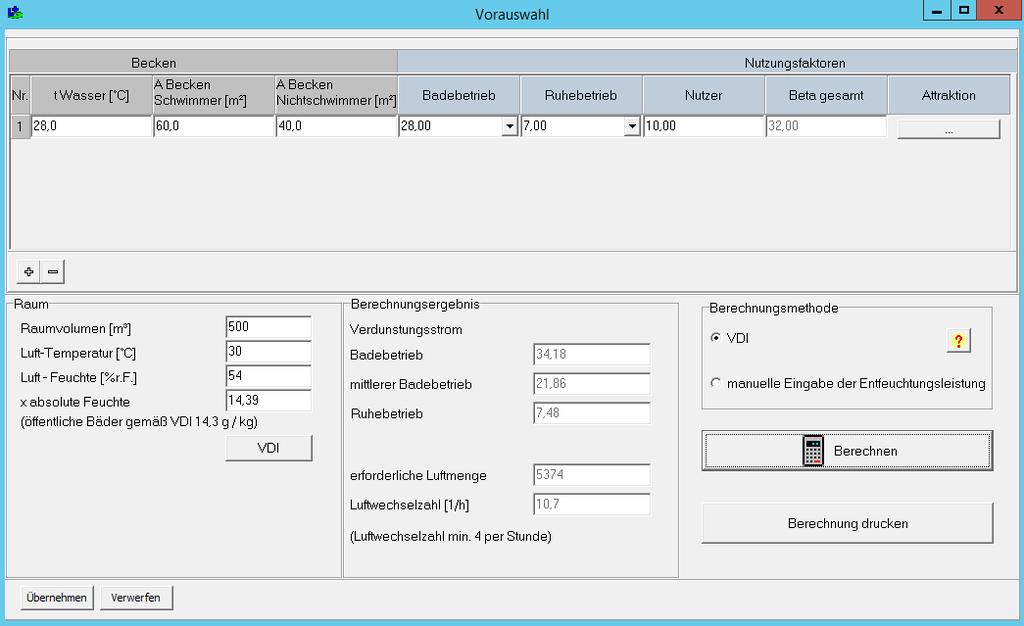

20 Lplus navrhování CAIRpool 21 Školení projektantů 2015

21 Lplus navrhování CAIRpool 22 Školení projektantů 2015

22 Lplus navrhování CAIRpool 23

23 Lplus navrhování CAIRpool 24 Školení projektantů 2015

24 Lplus navrhování CAIRpool Nové výstupy: -HX Diagram 25

25 Ovladač 28

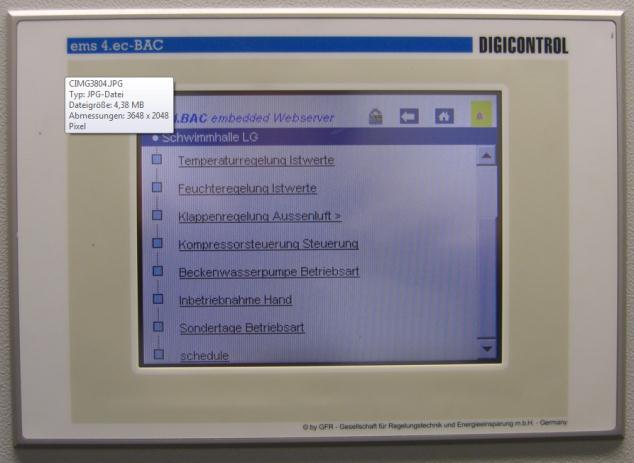

26 Ovladač systému MaR Vylepšené provedení uživatelských a servisních funkcí CAIRfricostar CAIRpool 29

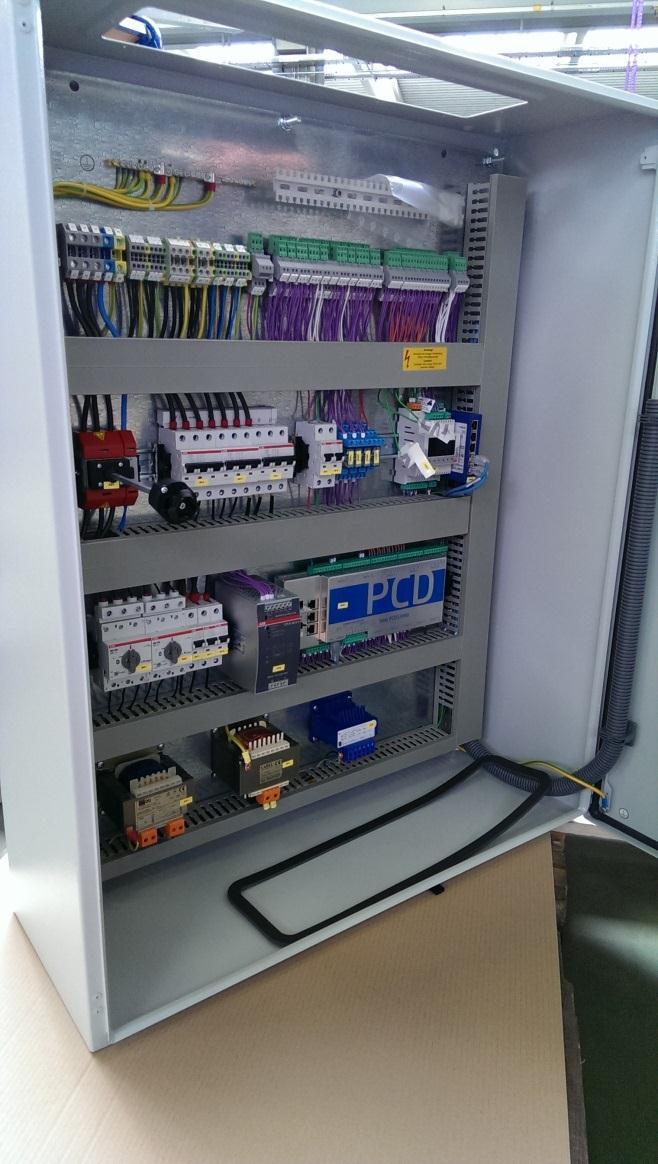

27 Ovladač systému MaR Rozvaděč s dotykovým displejem a SAIA Hardware 30

28 Bezdrátové ovládání 31

29 Internet MOD-Bus Výhody: Jednoduché ovládání Přehlednost Ukazatel skuteč.výkonu Interaktivní schema zařízení každá komponenta volitelná kliknutím Řízení a kontrola každého komponentu Kompletní dkm dodaného zařízení v regulátoru Minimalizace kabeláže Monitoring spotřeby energie - přes Webserver Dálková obsluha Včasný servis -Online 32

30 Controller MODBus - akční prvky MODbus RTU 8N2 Protokol 33 Školení projektantů 2015

31 CAIRpool + tepelné čerpadlo 34 Školení projektantů 2015

32 Software CAIRpool 35 Školení projektantů 2015

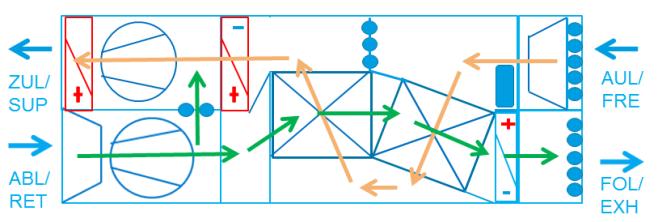

33 Nová strategie 24h odvlhčování čerstvým vzduchem Jednotka bez TČ Jednotka s TČ Přívod Dohřívač Odtah Kondenzátor Přívod Dohřívač Odtah WRG WRG WRG Odpad Odpad Výparník Venk Novinka: 2 nezávislé regul.okruhy: Venk 1) Odvlhčování podílem venkovního vzduchu % 2) Ohřev pomocí TČ a dohřívačem 36

34 VDI 2089 List částečný cirkulační provoz V klidovém provozu, kdy již v bazénu nejsou návštěvníci, ale pracuje zde úklidový personál, roste koncentrace škodlivých látek jako chloramin, trihalogenmetan a dezinfekční prostředky. Jedná se o velké zatížení jak pro zdraví osob, tak i konstrukcí (stavby, vybavení haly, vzduchovodů i vlastních VZT jednotek) 37 Řešení: CAIRpool s 24h odvlhčováním čerstvým (10-100%) vzduchem = ochrana osob, konstrukcí budov i vitřního zařízení.

35 CAIRpool - nové funkce Novinky: -Patentovaný způsob řízení regulačních klapek (4 ks) -Patentované uspořádání sekcí deskových rekuperátorů s přístupem pro servisní zásahy a odběry vzorků hygieny. -Patentovaný způsob redundance EC ventilátorů ve stěně -Automatická regulace vlhkosti v závislosti na teplotě a přednastavení relativní nebo absolutní vlhkosti (14.3g/kg podle VDI) -Vestavěný okruh tepelného čerpadla a možnost získání výhodného místního tarifu (snížení nákladů na el.energii) -Regulovatelný výstup pro dohřev bazén. vody (0-100% signál pro ext.čerpadlo) -Samostatný provoz (100% odtah; 100% přívod nebo kombinace) -Odpočítávací časovač pro krátkodobý koupací provoz 38

36 2. Účinnost 39

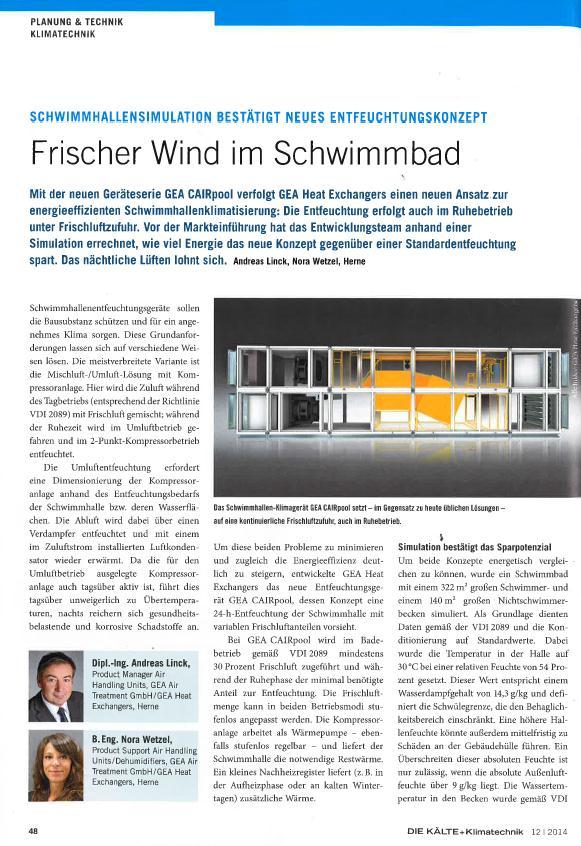

37 Účinnost CAIRpool -45% úspora energie oproti původní verzi CMP viz článek DIE KÄLTE+Klimatechnik 12/

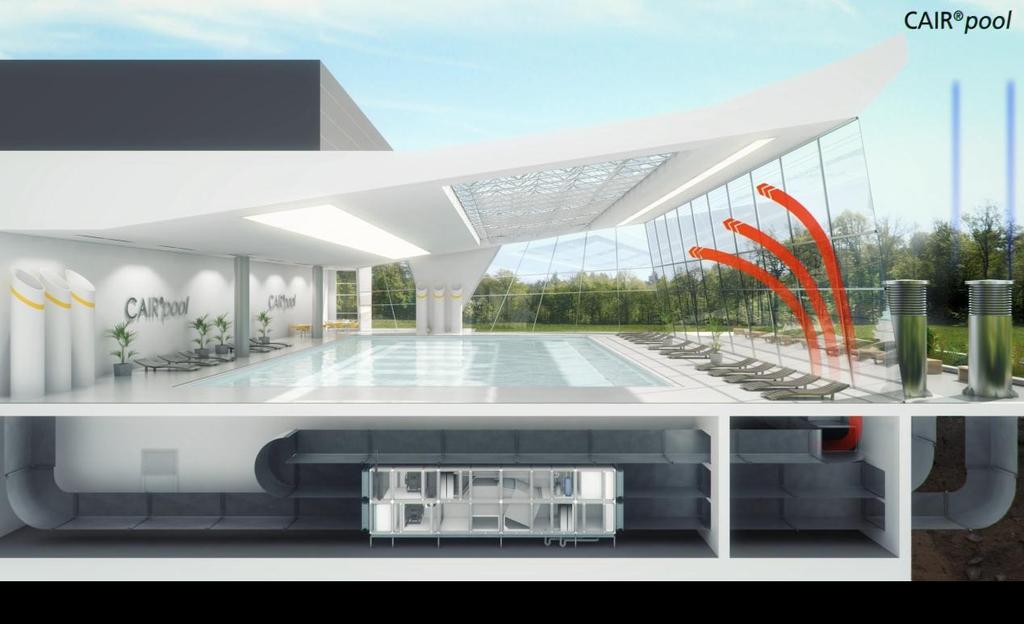

38 Marketing CAIRpool názorná animace funkčnosti jednotky 41

39 CAIRpool dokumentace Dokumentace: Brožura DPWT včetně Data & Fakta CAIRpool PDF- Prezentace 42 Školení projektantů 2015

40 CAIRpool náběh výroby 03/2015 ISH L+ návrhy 06/ /2015 Dodací termíny prvních jednotek cca 8-12 týdnů (podle velikosti a typu jednotky) 43 Školení projektantů 2015
