1 ČVUT v Praze Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB 2 - K Vertikální komunikace (2) Ing. Jiří Pazderka, Ph.D. Katedra konstrukcí pozemních staveb K124 Zpracováno v návaznosti na přednášky Prof. Ing. Petra Hájka, CSc. LS 2011/12

2 Vertikální komunikace Srovnávací analýza

3 Návrh schodiště - příklad Parametry zadání: Rodinný dům Hlavní schodiště v domě Konstrukční výška: 3000 mm Výpočet: Návrh šířky ramene: 1200 mm (splňuje podmínku min. šířky 900 mm) Počet stupňů: Výška stupně: Šířka stupně: návrh výšky stupně: 170 mm n = 3000/170 = 17,65.. Návrh: 18 stupňů h = 3000/18 = 166,7 mm b = x 166,7 = 296,7.. Návrh: b = 300 mm Návrh: 18 x 166,7 / 300

4 Jednoramenné schodiště počet šířek stupňů: n s = 18-1 = 17 délka ramene: L r = = 5100 mm délka schodišťového prostoru: L s = = 7700 mm šířka schodišťového prostoru: B s = 1200 mm A = 1,2 7,7 = 9,2 m 2 B s = 2400 mm A = 2,4 7,7 = 18,5 m 2

5 Dvouramenné schodiště počet šířek stupňů v rameni: n s = 18/2-1 = 8 délka ramene: L r = = 2400 mm délka schodišťového prostoru: L s = = 4900 mm šířka schodišťového prostoru: B s = = 2500 mm A = 2,5 4,9 = 12,25 m 2 Jedná se o obecný příklad, nezohledňující konkrétní konstrukčně-materiálové řešení schodiště a z toho vyplývající úpravy geometrie (posun o š/2 aj.)

6 Trojramenné schodiště - var délka nástupního a výstupního ramene: L r = (6-1) 300 = 1500 mm délka mezilehlého ramene: L r = (6-1) 300 = 1500 mm délka schodišťového prostoru: L s = = 4000 mm šířka schodišťového prostoru: B s = = 3900 mm A = 3,9 4,0 = 15,6 m 2 Jedná se o obecný příklad určený pro komparativní analýzu, nezohledňující konkrétní konstrukčněmateriálové řešení schodiště a z toho vyplývající úpravy geometrie, navíc trojramenné schodiště nelze navrhnout tak, aby navazovaly hrany stupňů přilehlých ramen v jednom bodě.

7 Trojramenné schodiště - var délka nástupního a výstupního ramene: L r = (7-1) 300 = 1800 mm délka mezilehlého ramene: L r = (4-1) 300 = 900 mm délka schodišťového prostoru: L s = = 4300 mm šířka schodišťového prostoru: B s = = 3300 mm A = 3,3 4,3 = 14,2 m 2 Jedná se o obecný příklad určený pro komparativní analýzu, nezohledňující konkrétní konstrukčněmateriálové řešení schodiště a z toho vyplývající úpravy geometrie, navíc trojramenné schodiště nelze navrhnout tak, aby navazovaly hrany stupňů přilehlých ramen v jednom bodě.

8 Půlkruhové schodiště délka výstupníčáry: poloměr výstupníčáry: L v = (18-1) 300 = 5100 mm r v = 5100 / π = 1624 mm poloměr schod. prostoru: min R = = 1924 mm opt R = = 2024 mm návrh R = 2000 mm poloměr zrcátka: r z = = 800 mm kontrola min. šířky stupně: π r z = 2512 mm min b = 2512 / 17 = 147,8 mm > 130 mm

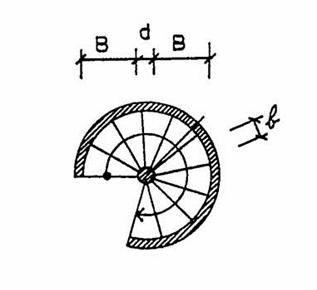

9 Točité schodiště délka výstupníčáry: L v = (18-1) 300 = 5100 mm poloměr výstupníčáry: r v = 5100 / 2π = 812 mm poloměr schod. prostoru: min R = = 1112 mm opt R = = 1212 mm návrh R = 1200 mm poloměr zrcátka: r z = nevyhovuje minimální poloměr zrcátka: min r v = / 2π = 352 mm větší poloměr schodiště, ale nebude celá otáčka vložit mezipodestu

10 Smíšenočaré jednoramenné délka výstupníčáry: L v = (18-1) 300 = 5100 mm L v = 850 π + 2x = x = 1215 mm délka schodišťového prostoru: L s = = 3715 mm šířka schodišťového prostoru: B s = = 2500 mm A = 2,5 3,715 = 9,3 m 2

11 Smíšenočaré dvojramenné počet šířek stupňů v rameni: n s = 18/2-1 = 8 délka ramene: L r = = 2400 mm min. délka vložené podesty: L pod = = 930 mm délka výstupníčáry: L v = = 5730 mm L v = 850 π + 2x. x = 1530 mm délka schodišťového prostoru: L s = = 4030 mm šířka schodišťového prostoru: B s = = 2500 mm A = 2,5 4,03 = 10,1 m 2

12 b/2 b b b

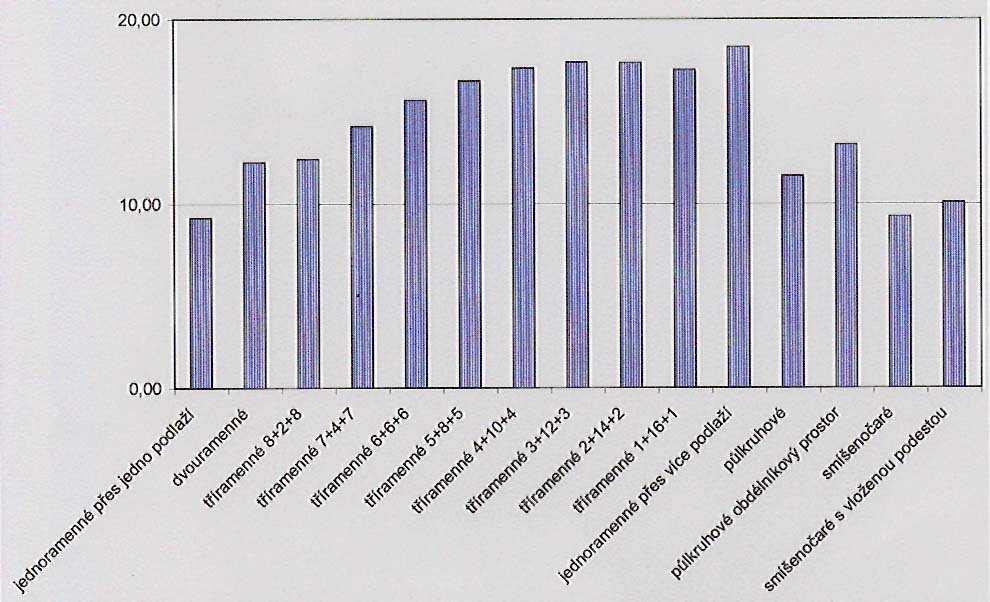

13 Porovnání variant

14 Vertikální komunikace Schodišťové stupně

15 Podepření schodišťových stupňů Plně podporované stupně Možné způsoby podepření stupňů: - ŽB deska - podbetonování - podezdění

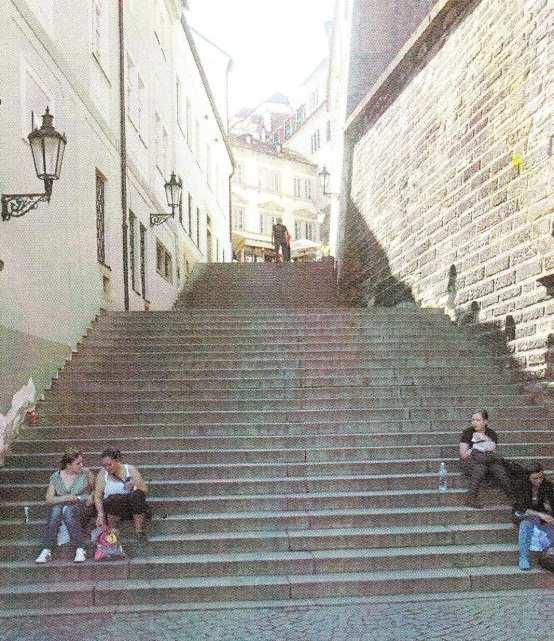

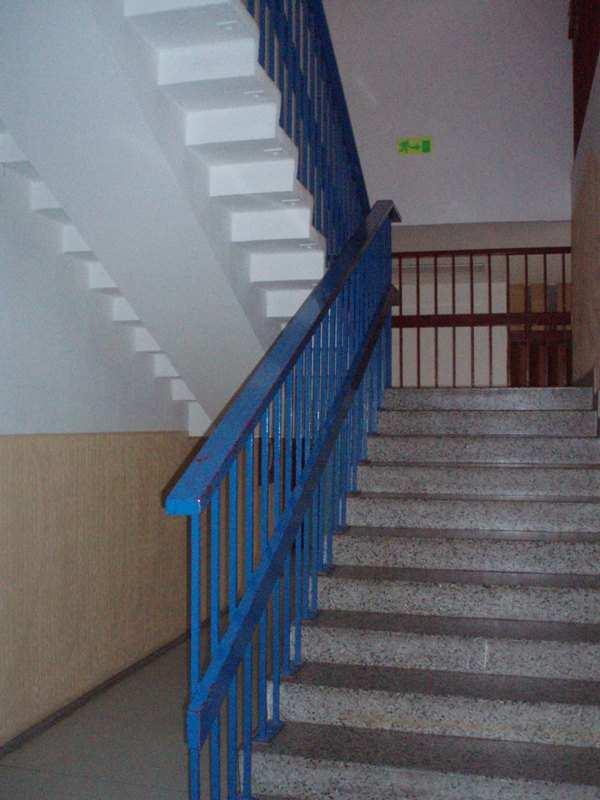

16 Podepření schodišťových stupňů Oboustranně podepřené stupně Schodiště s oboustranně podepřenými stupni: - schodnicové - vřetenové - zavěšené - kombinované

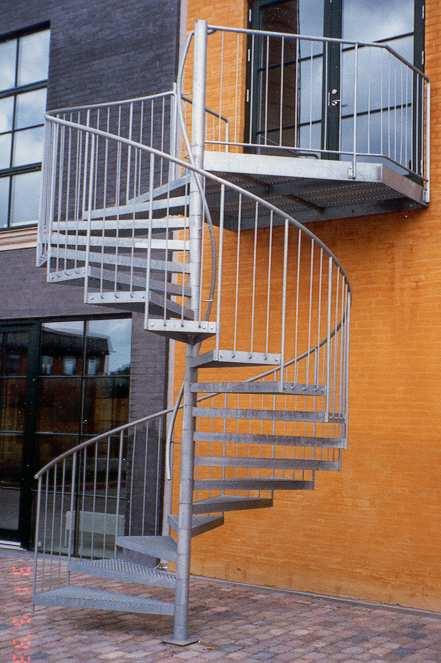

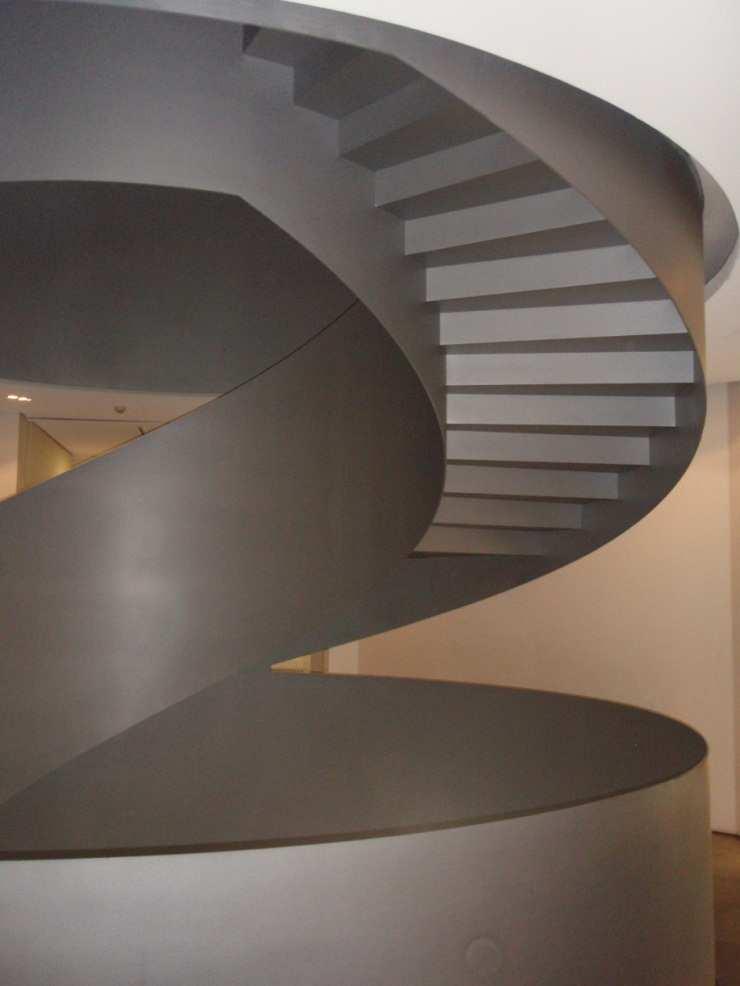

17 Podepření schodišťových stupňů Konzolové stupně Nejčastěji jako ocelové točité schodiště.

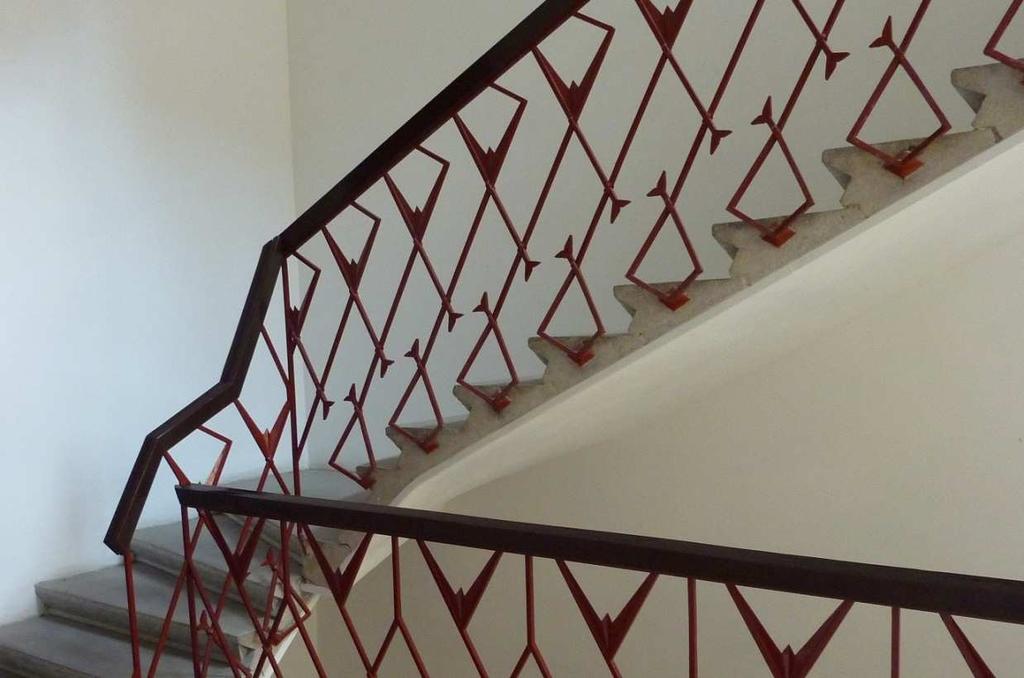

18 Podepření schodišťových stupňů Visuté stupně - historická schodiště - kamenné stupně ve zdivu

19 Podepření schodišťových stupňů Konzolové stupně Schodnicové schodiště se střední schodnicí

20 Povrchová úprava stupňů Druhy povrchové úpravy schodišťových stupňů Keramický obklad Obklad kamennými deskami Kamenné samonosné stupně Cementová stěrka Stupně z pohledového betonu Teraco PVC (dnes už výjimečně, typicky před rokem 89) Dřevěný obklad Dřevěné samonosné stupně (opracované fošny) Ocelové samonosné stupně z hladkého plechu Ocelový samonosný rošt (požární a vedlejší schodiště) Skleněné samonosné stupně Kameninový obklad Stupně z betonových tvarovek Při návrhu nutno brát ohled na hořlavost a toxicitu při hoření použitých materiálů, schodiště je obvykle požární úniková cesta!

21 Požadavky na povrchovou úpravu Požadavky na povrchovou úpravu podest Povrch podest vnitřních schodišť má být z materiálů stejných mechanických vlastností jako povrch stupňů v rameni. Povrch podest vnitřních schodišť musí být vodorovný, bez sklonu. Povrch podest vnějších schodišť může mít podélný sklon nejvýše 7%. Je-li povrch podesty tvořen roštěm, nesmí být rozměr otvoru ve směru chůze větší než 15mm (mimo staveb pro výrobu a skladovací účely) Požadavky na povrchovou úpravu stupňů Povrch stupňů i podest musí mít protiskluzovou úpravu podle ČSN a ČSN Protiskluzová úprava předního okraje stupně nesmí vystupovat nad povrch více než 3 mm, hrana takového výčnělku musí být od přední hrany stupně vzdálena mm. Protiskluzová úprava vnějších schodišť musí být provedena způsobem zohledňujícím možnosti a způsoby zimní údržby a provoz v zimním období. ČSN stanovuje požadavky zvlášť na celý povrch stupně a zvlášť na přední okraj stupně (do vzdálenosti 40 mm od přední hrany stupně)

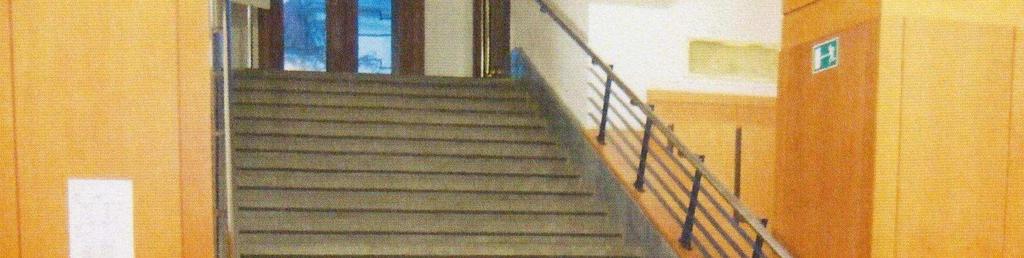

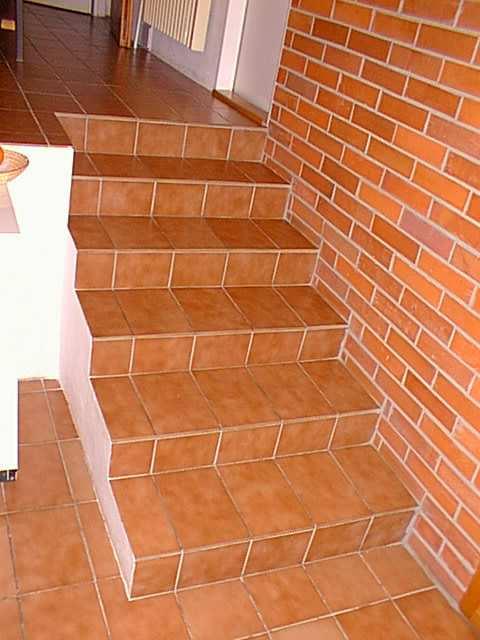

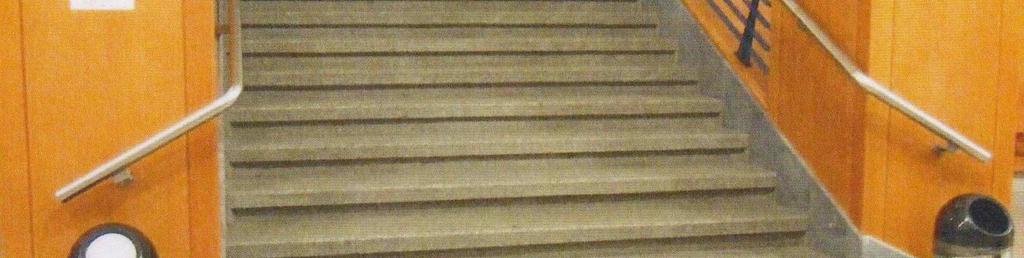

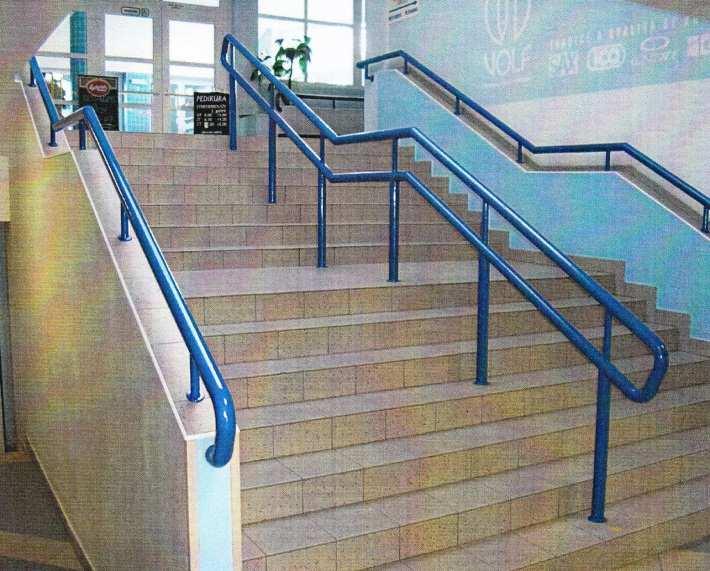

22 Příklady povrchových úprav stupňů Keramický obklad

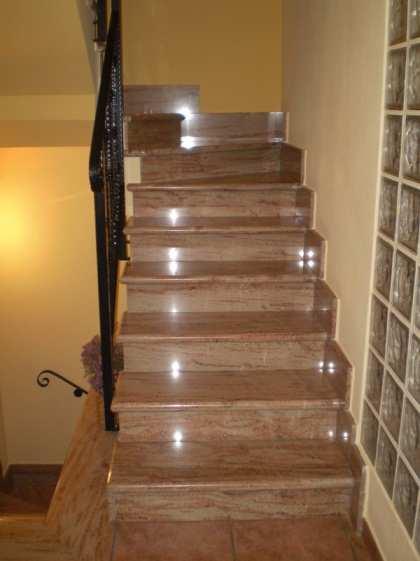

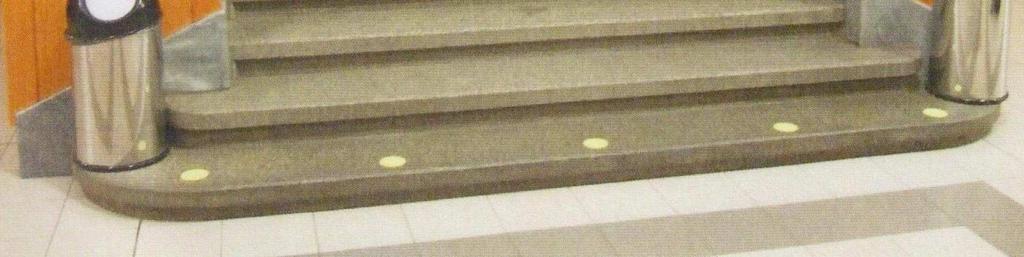

23 Příklady povrchových úprav stupňů Kamenný obklad

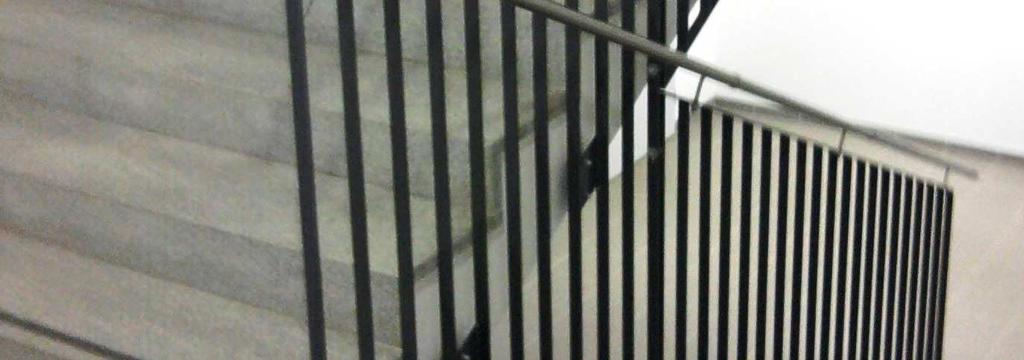

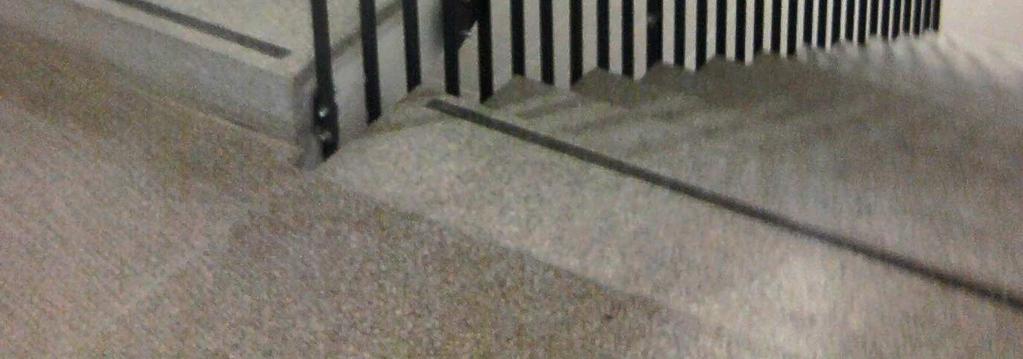

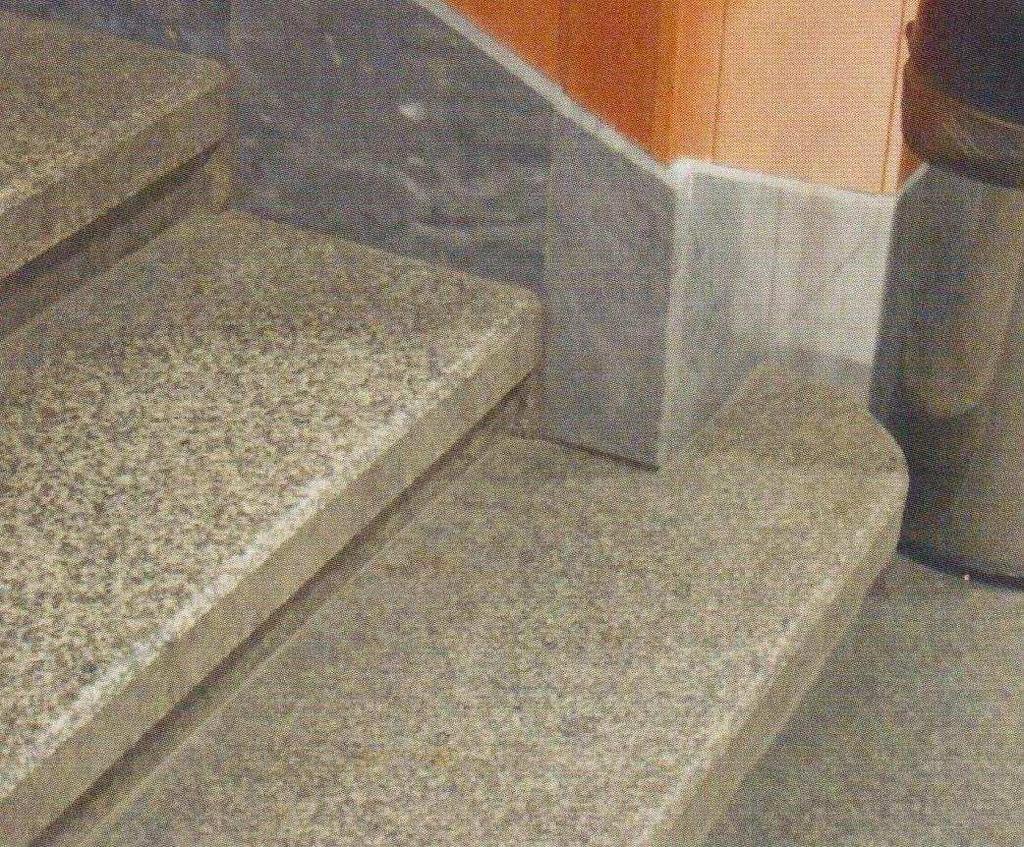

24 Příklady povrchových úprav stupňů Kamenný obklad

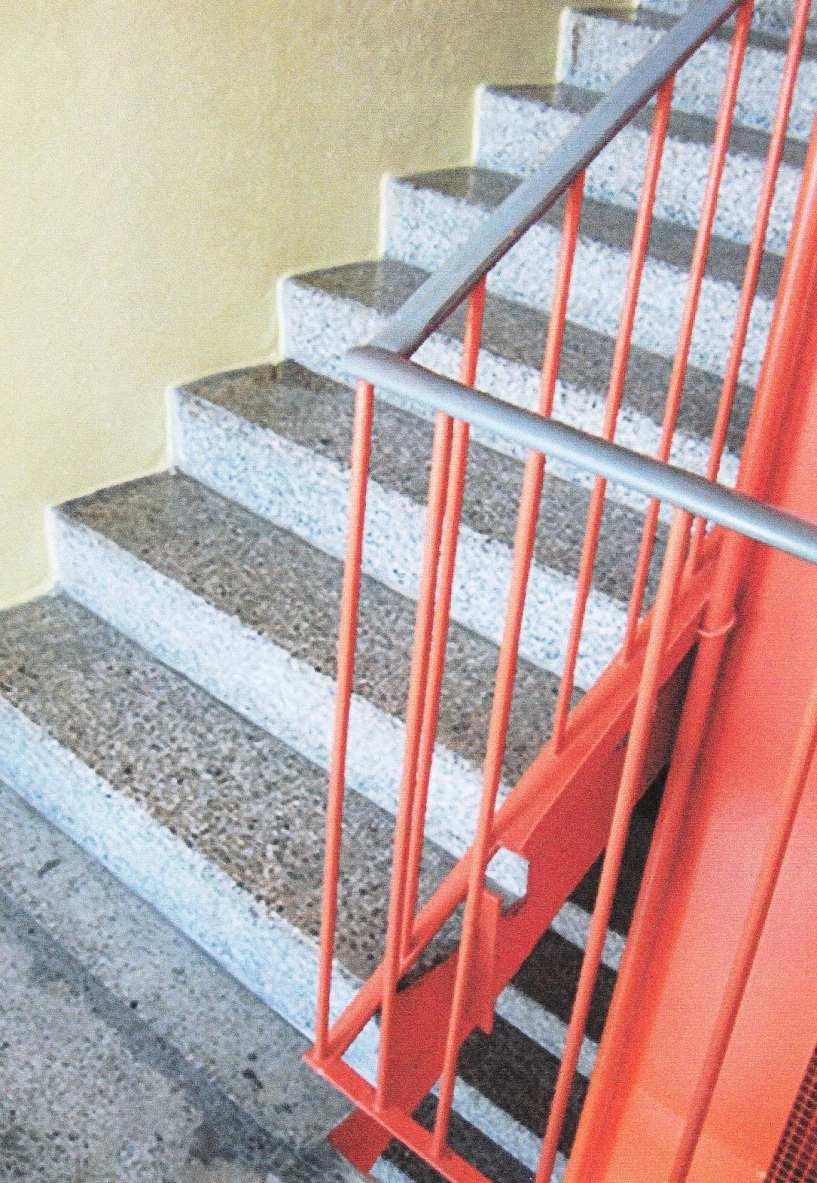

25 Příklady povrchových úprav stupňů Teraco

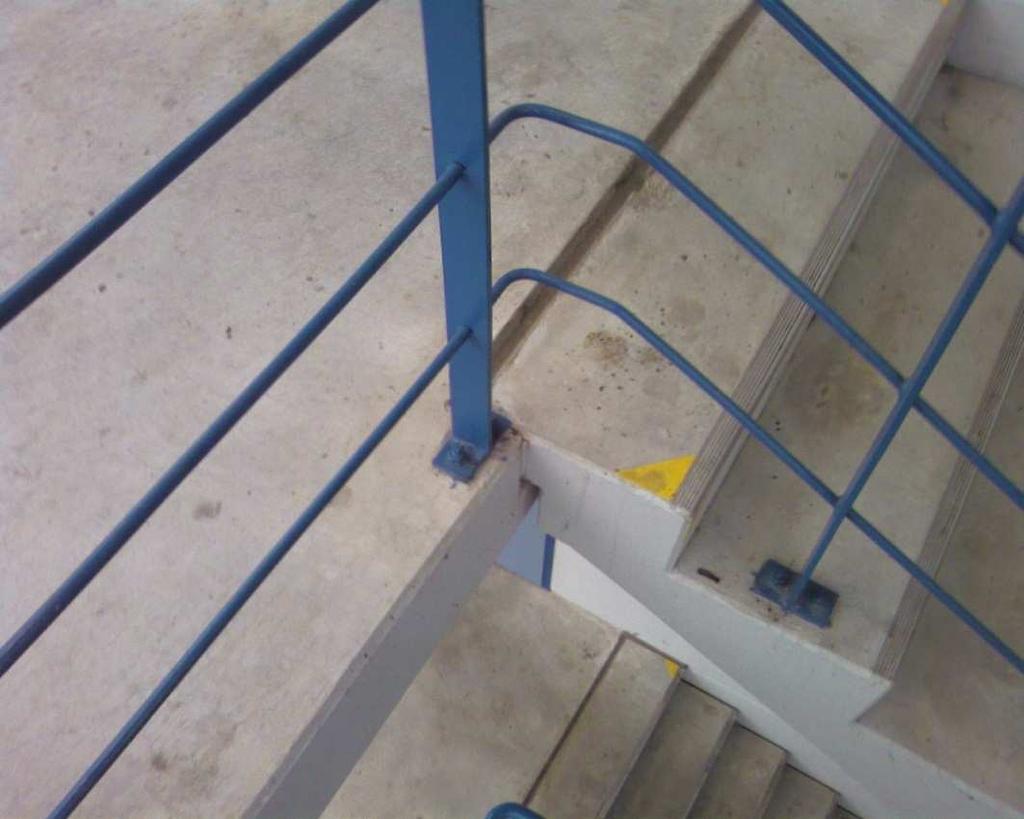

26 Příklady povrchových úprav stupňů Pohledový beton, cementová stěrka

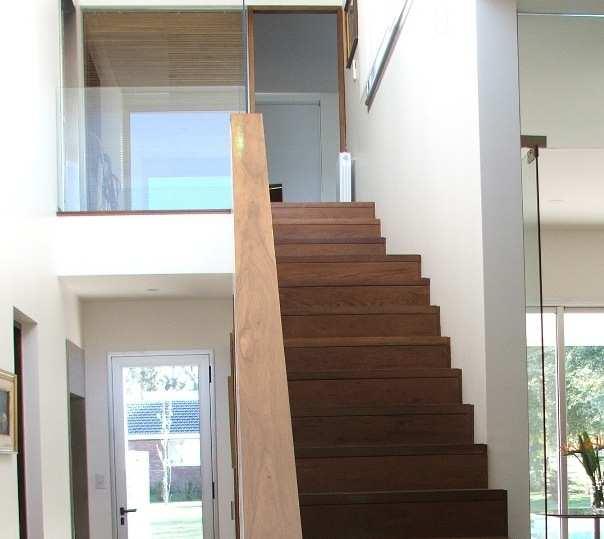

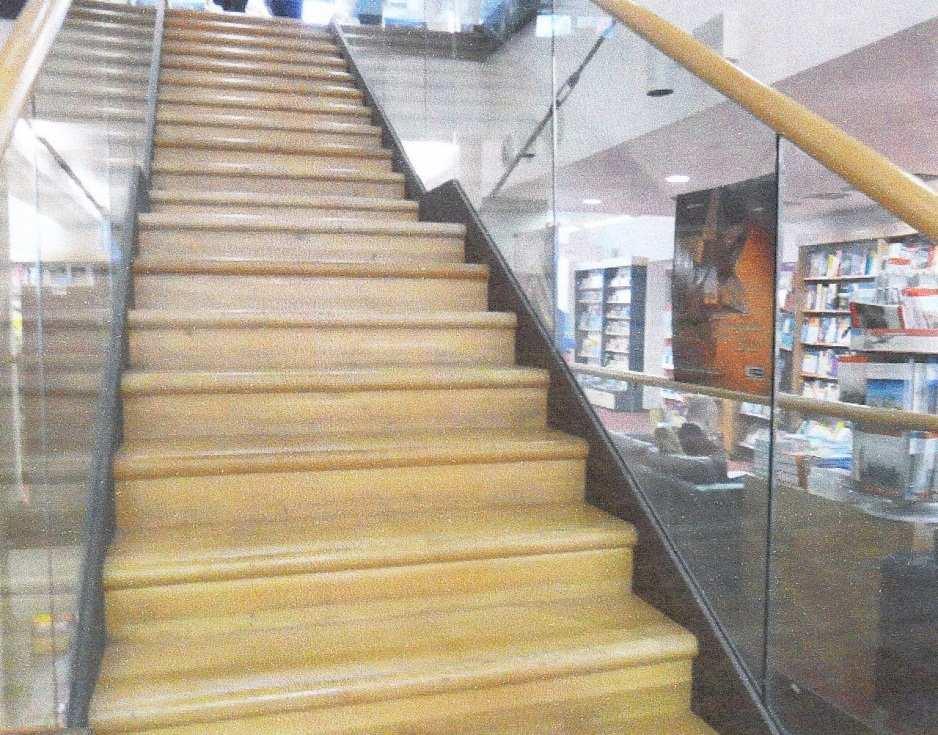

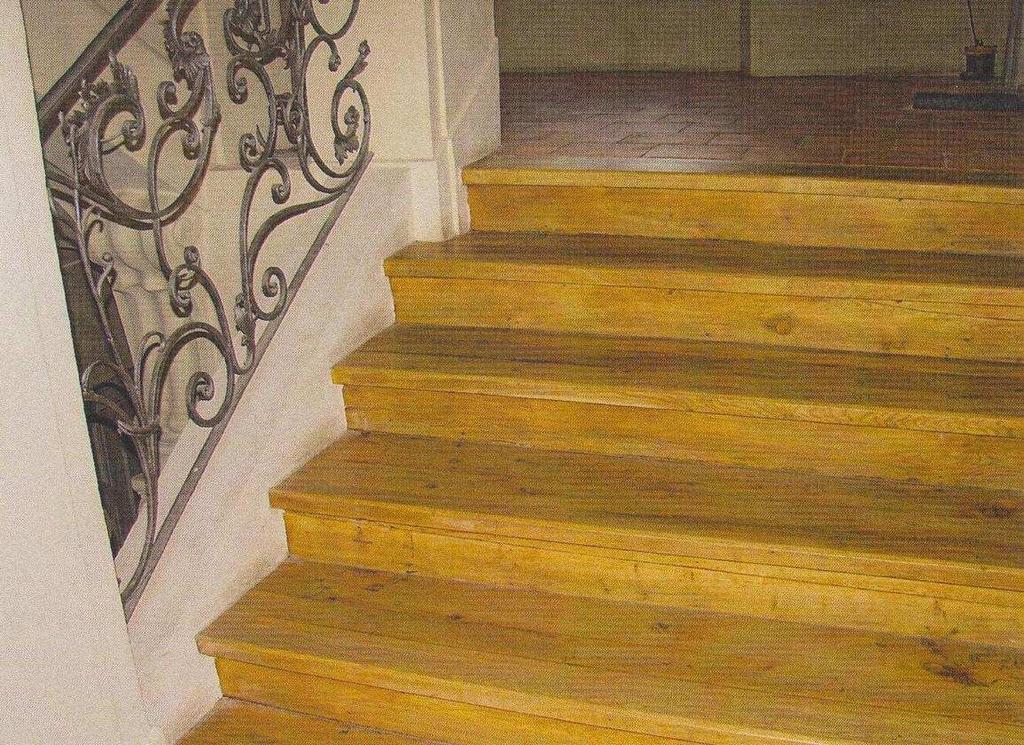

27 Příklady povrchových úprav stupňů Dřevěný obklad

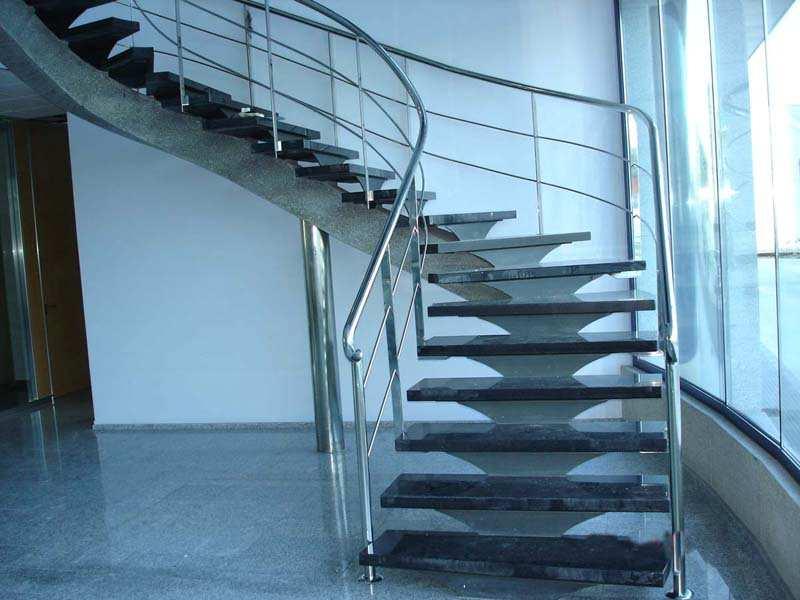

28 Příklady povrchových úprav stupňů Kamenné samonosné stupně

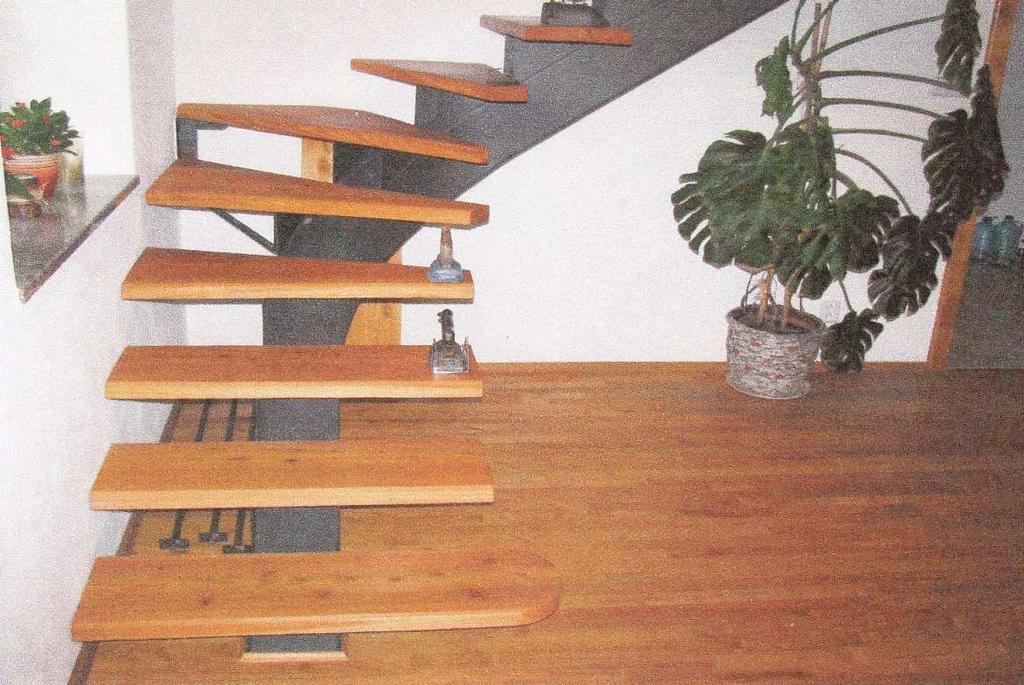

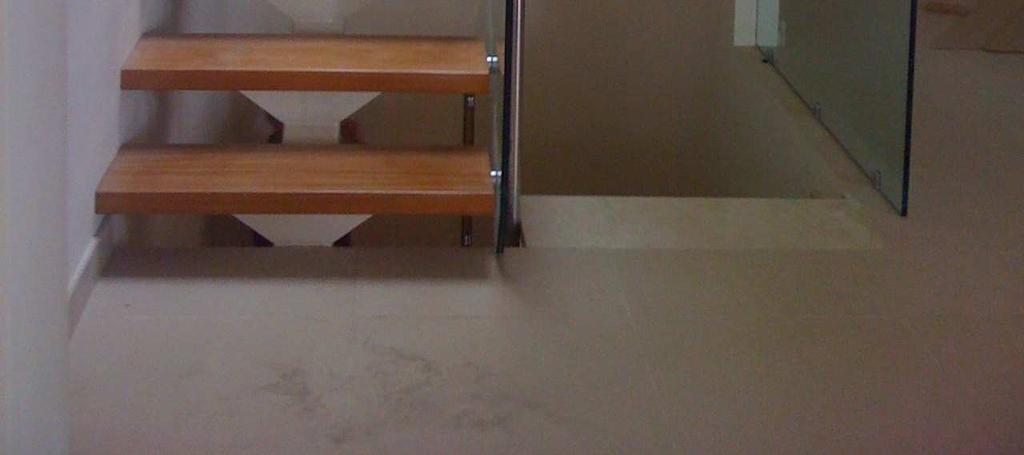

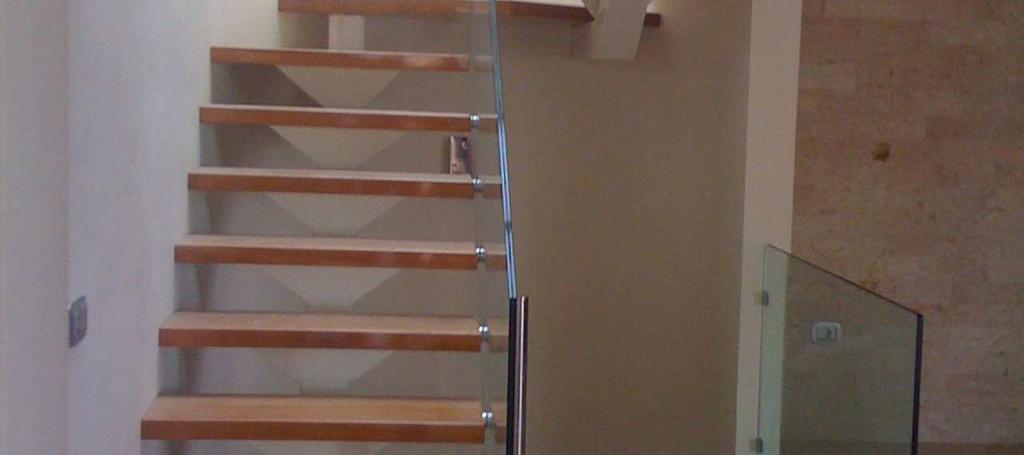

29 Příklady povrchových úprav stupňů Dřevěné samonosné stupně (fošnové)

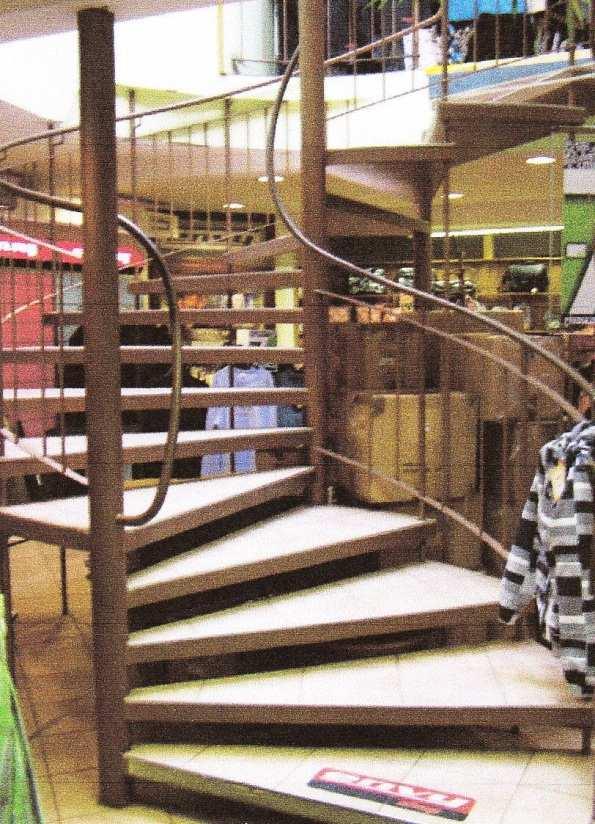

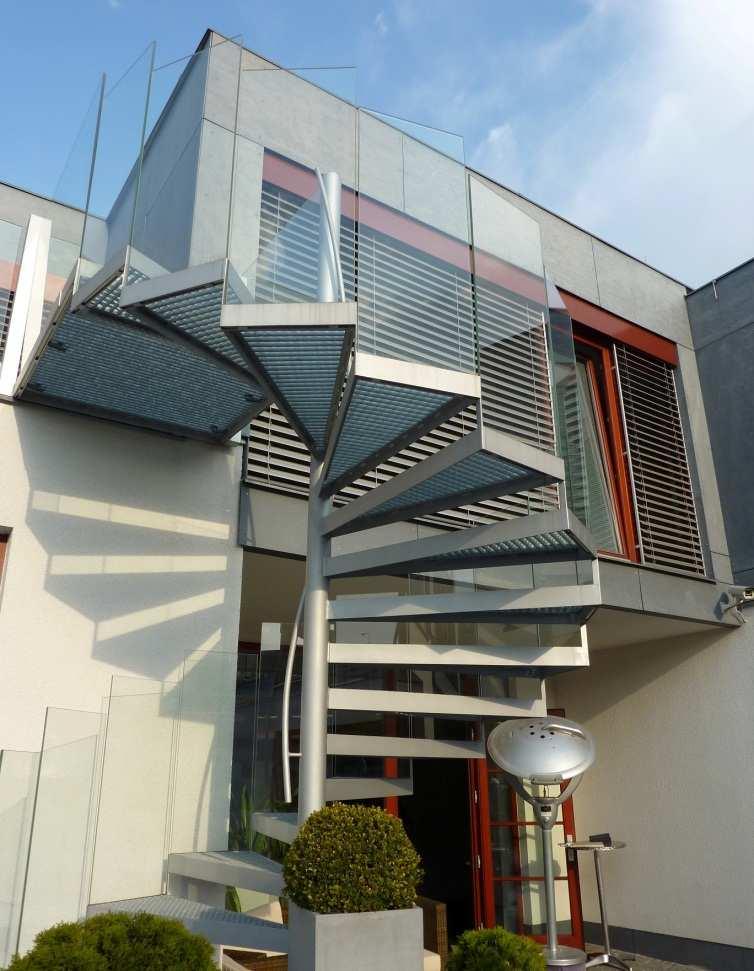

30 Příklady povrchových úprav stupňů Ocelové rošty

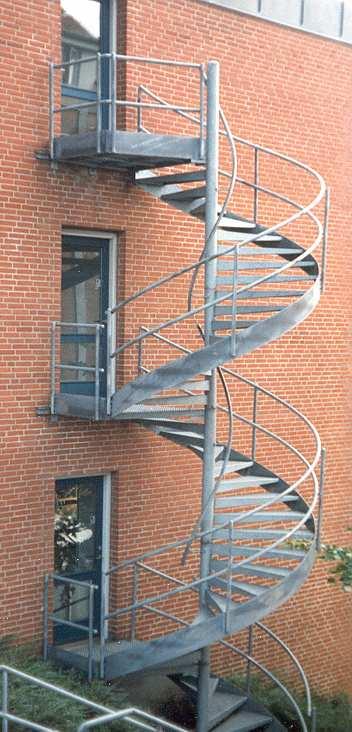

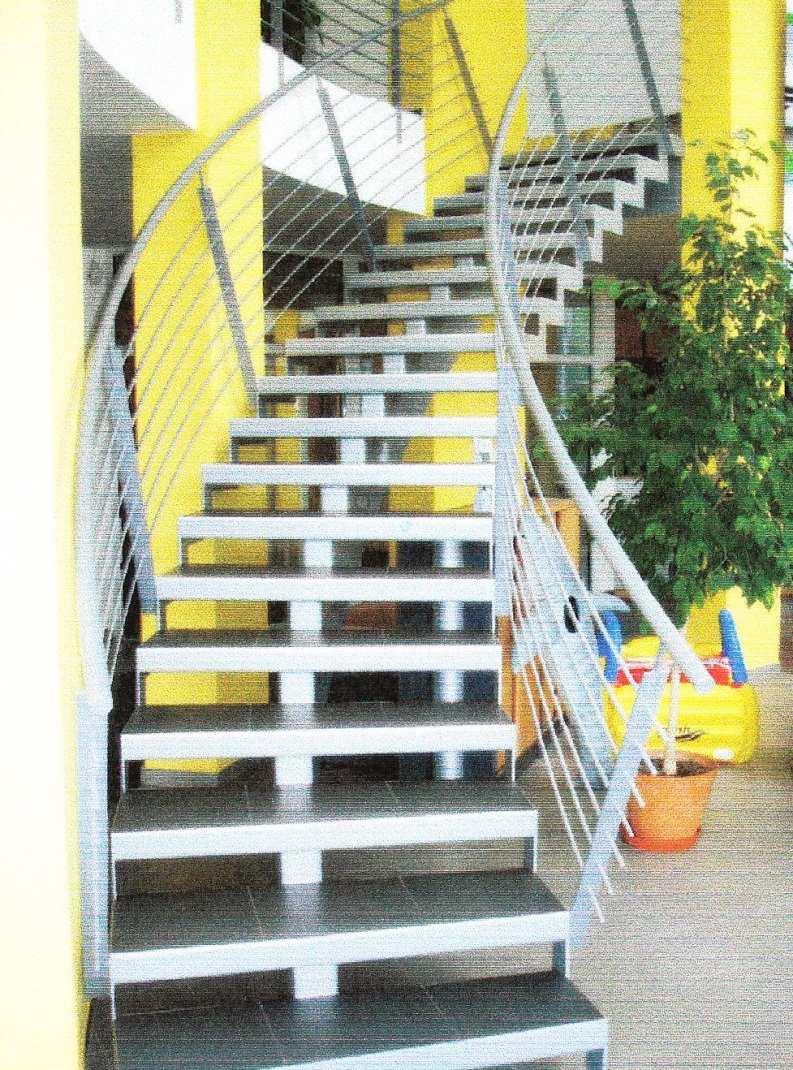

31 Příklady konstrukčního řešení stupňů Ocelové deskové (plechové) stupně

32 Příklady konstrukčního řešení stupňů Ocelobetonové stupně s keramickým obkladem

33 Příklady konstrukčního řešení stupňů Ocelobetonové stupně s keramickým obkladem - příklad návrhu

34 Příklady konstrukčního řešení stupňů Skleněné stupně

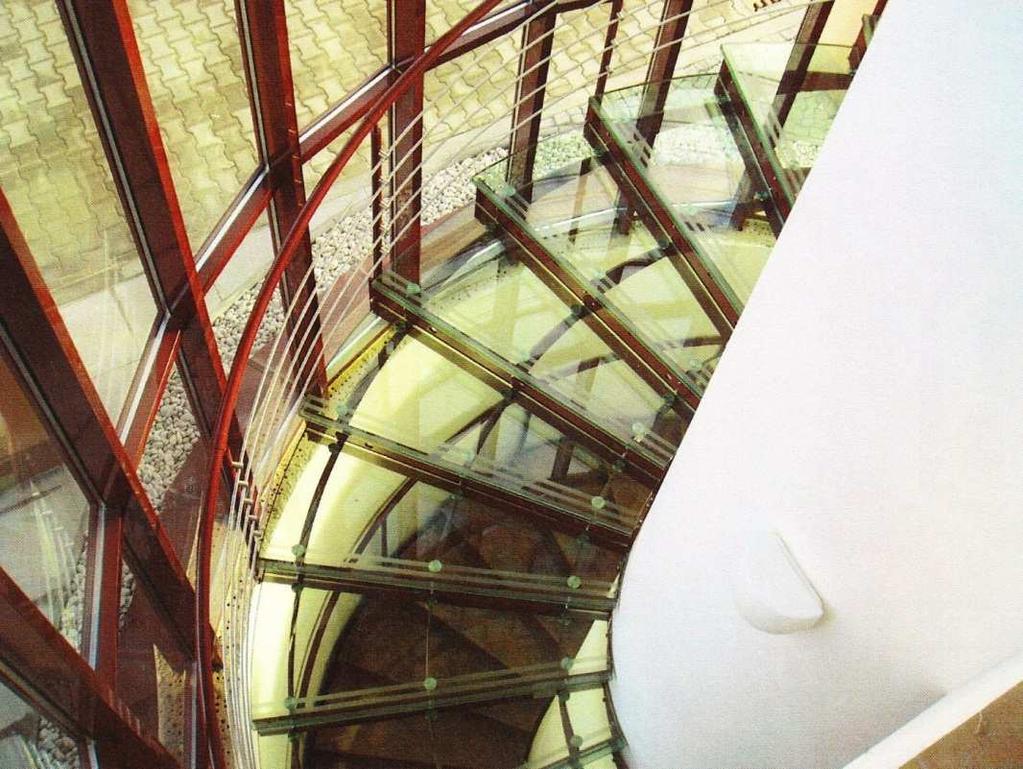

35 Příklady konstrukčního řešení stupňů Skleněné stupně

36 Vertikální komunikace Konstrukční řešení schodiště

37 Návrh konstrukčního řešení schodiště Vývoj konstrukce schodišť Plně podporované kamenné stupně Oboustranně podepřené kamenné stupně Dřevěné schodnicové schodiště Podepření klenbou a klenbovým pásem Ocelové schodnicové schodiště Visutá kamenná schodiště ŽB monolitická desková schodiště ŽB prefabrikovaná schodiště

38 Návrh konstrukčního řešení schodiště Jednoramenné schodiště s přímým ramenem

39 Návrh konstrukčního řešení schodiště Jednoramenné schodiště s přímým ramenem

40 Návrh konstrukčního řešení schodiště Jednoramenné schodiště s přímým ramenem

41 Návrh konstrukčního řešení schodiště Dvouramenné schodiště

42 Návrh konstrukčního řešení schodiště Dvouramenné schodiště

43 Návrh konstrukčního řešení schodiště Dvouramenné schodiště

44 Návrh konstrukčního řešení schodiště Trojramenné schodiště

45 Návrh konstrukčního řešení schodiště Trojramenné schodiště
