1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB komplexní přehled Petr Hájek, Ctislav Fiala Praha 2011 Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

2 KPKP KONSTRUKČNÍ SYSTÉMY POZEMNÍCH STAVEB Petr Hájek Ctislav Fiala Fakulta stavební ČVUT v Praze

3 KONSTRUKČNÍ PRVKY NOSNÝCH SYSTÉMŮ konstrukční model charakteristika dominantní prvek působení sloup prutový prvek b:h < 1:4 1:5 tlak (tah) d:h <1:4 1:5 ohyb stěna stěnový prvek t:l <1:10 tlak (tah) ohyb v xz smyk trám prutový prvek b:h <1:4 1:5 ohyb d:h <1:4 1:5 smyk (tlak / tah) deska deskový prvek t:l <1:10 ohyb v xz, yz kroucení KONSTRUKČNÍ PRVKY NOSNÝCH SYSTÉMŮ

4 konstrukční model charakteristika dominantní prvek působení příhrada složená z prutů b:h < 1:4 1:5 prvky: tah d:h <1:4 1:5 tlak celek: ohyb Vierendeelův nosník ohybový moment ve styku příčle/stojka oblouková konstrukce t:l <1:10 tlak klenba prostorové t:l <1:10 tlak působení skořepina prostorové t:l <1:10 tlak / tah působení ů ohyb hb lanová kce tažené ohybově b:h <1:4 1:5 tah poddajné pruty dh< d:h 14 1:4 15 1:5 KONSTRUKČNÍ PRVKY NOSNÝCH SYSTÉMŮ

5 konstrukční model charakteristika dominantní prvek působení tuhý rám rovinný prvek ohybový moment ve styku příčle/stojka jádro deskostěnové t:h <1:10 tlak (tah) působení t:l <1:10 ohyb v xz, yz smyk kroucení VOLBA STAVEBNÍHO MATERIÁLU S OHLEDEM NA DOMINANTNÍ NAMÁHÁNÍ Á KONSTRUKČNÍHO Č PRVKU! KONSTRUKČNÍ PRVKY NOSNÝCH SYSTÉMŮ

6 KLASIFIKACE KONSTRUKČNÍCH SYSTÉMŮ podle charakteru svislé nosné konstrukce podle vodorovné nosné konstrukce dle charakteru namáhání dle konstrukčního řešení podle technologie podle materiálu sloupové ohýbané nosníkové zděné keramické stěnové tlačenéč deskové monolitické betonové kombinované tažené visuté prefabrikované kovové pneumatické prefamonolitické dřevěné kombinované kombinované kombinované KONSTRUKČNÍ SYSTÉM

7 STAVEBNĚ KONSTRUKČNÍ TŘÍDĚNÍ jedno a vícepodlažní konstrukce halové a velkorozponové konstrukce výškové konstrukce speciální konstrukce (superkonstrukce apod.) stavebně konstrukční třídění

8 KONSTRUKČNÍ SYSTÉMY BUDOV Konstrukční systémy jedno a vícepodlažních budov

9 STĚNOVÉ SYSTÉMY

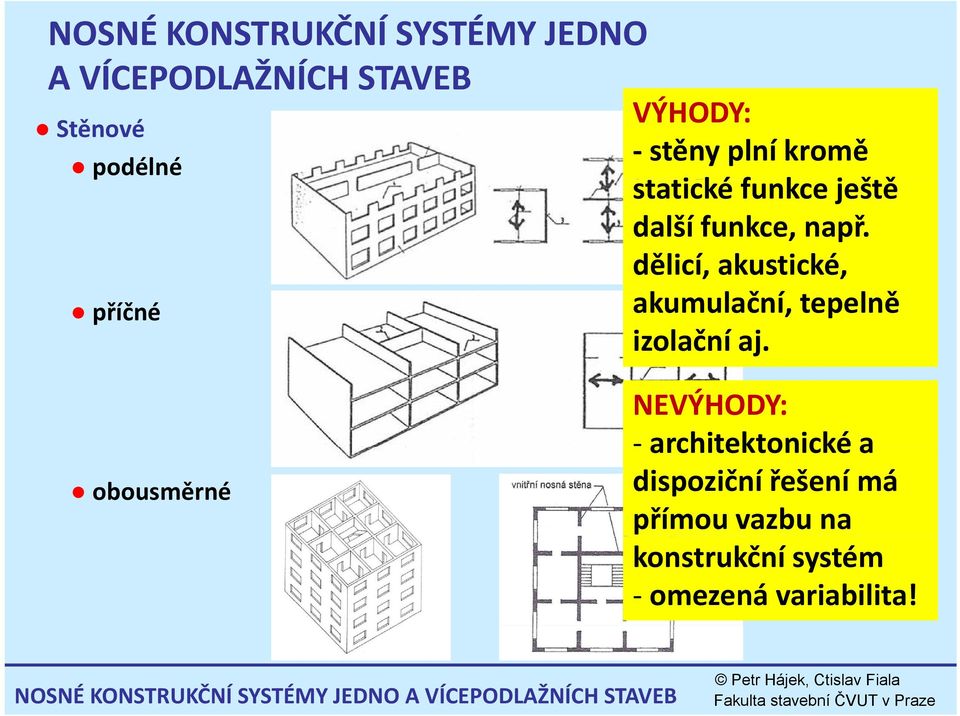

10 NOSNÉ KONSTRUKČNÍ SYSTÉMY JEDNO A VÍCEPODLAŽNÍCH STAVEB Stěnové podélné příčné VÝHODY: stěny plní kromě statické ikéfunkce ještě ě další funkce, např. dělicí, akustické, akumulační, tepelně izolační aj. obousměrné NEVÝHODY: architektonické a dispoziční řešení má přímou vazbu na konstrukční systém omezená variabilita! NOSNÉ KONSTRUKČNÍ SYSTÉMY JEDNO A VÍCEPODLAŽNÍCH STAVEB

11 ZDĚNÉ STĚNOVÉ SYSTÉMY tradiční technologie STĚNOVÝ PODÉLNÝ SYSTÉM tradiční zděný systém

12 zděný stěnový systém tradiční technologie

13 ZDĚNÉ STĚNOVÉ SYSTÉMY novodobé technologie zděný stěnový systém z keramických bloků

14 ZDĚNÝ SYSTÉM S KONTAKTNÍM ZATEPLENÍM Stěna z cihel nebo tvárnic (keramické bloky, bloky z lhkéh lehkého betonu aj.) j) Vyrovnávací a lepicí stěrka Tepelná izolace z PPS nebo desek z minerálních vláken (lepená + kotvená plastovými talířovými hmoždinkami Výztužná síťovina (perlinka) do tmelu Tenkovrstvá omítka

15 zděný stěnový systém s prefabrikovanými panelovými stropy

16 PREFABRIKOVANÉ ŽELEZOBETONOVÉ STĚNOVÉ SYSTÉMY panelové technologie P1.11 VVÚ ETA malorozponový systém (< 6 m) středněrozponový systém ( 6 m)

17 prefabrikované stěnové železobetonové systémy

18 PREFABRIKOVANÉ STĚNOVÉ SYSTÉMY

19 prefabrikovaný stěnový železobetonový systém

20 prefabrikovaný stěnový železobetonový systém

21 MONOLITICKÉ ŽELEZOBETONOVÉ STĚNOVÉ SYSTÉMY STĚNOVÝ PŘÍČNÝ SYSTÉM monolitický

22 monolitický stěnový železobetonový systém ztracené bednění

23 STĚNOVÉ SYSTÉMY NA BÁZI DŘEVA stěnové systémy na bázi dřeva

24 STĚNOVÉ PANELY S DŘEVĚNOU SLOUPKOVOU KOSTROU Dřevěná sloupková konstrukce Výplň rámu z tepelné izolace Vnější vrstva z tepelné izolace Výztužná síťovina (perlinka) do tmelu Tenkovrstvá omítka

25 stěnové systémy na bázi dřeva

26 SLOUPOVÉ SYSTÉMY

27 Sloupové systémy podélné příčné obousměrné ě VÝHODY: architektonická a dispoziční variabilita NEVÝHODY: nutné řešit požadavky na vnitřní dělicí konstrukce kce (akustické, tepelně izolační aj.) NOSNÉ KONSTRUKČNÍ SYSTÉMY JEDNO A VÍCEPODLAŽNÍCH STAVEB

28 ŽELEZOBETONOVÉ SLOUPOVÉ SYSTÉMY způsoby ů podepření ř stropních hdesek: železobetonové sloupové systémy

29 MONOLITICKÉ SLOUPOVÉ SYSTÉMY monolitické železobetonové sloupové systémy

30 monolitický železobetonový skelet

31 monolitický železobetonový skelet

32 monolitický železobetonový skelet

33 monolitické železobetonové sloupové systémy

34 SLOUPOVÝ SYSTÉM OBOUSMĚRNÝ lokálně podepřené desky

35 monolitický železobetonový sloupový skelet

36

37

38 PREFABRIKOVANÉ SLOUPOVÉ SYSTÉMY prefabrikované železobetonové sloupové systémy

39 prefabrikovaný železobetonový skelet

40 SYSTÉM INTEGRO prefabrikovaný železobetonový skelet

41 prefabrikovaný / prefa monolitický systém

42 demontovatelné železobetonové sloupové systémy

43 SLOUPOVÝ SYSTÉM PODÉLNÝ prefabrikovaný železobetonový skelet

44 PREFA MONOLITICKÉ SLOUPOVÉ SYSTÉMY prefa monolitický železobetonový skelet

45 prefa monolitický železobetonový skelet

46 prefa monolitický železobetonový sloupový skelet

47 OCELOVÉ SLOUPOVÉ SYSTÉMY ocelový sloupový systém

48 ocelový sloupový systém

49 KOMBINOVANÉ SYSTÉMY

50 Kombinované systémy VÝHODY: při správném konstrukčnímnávrhu návrhu má výhody stěnových i sloupových systémů NEVÝHODY: při nesprávném konstrukčním návrhu má nevýhody stěnových i sloupových systémů NOSNÉ KONSTRUKČNÍ SYSTÉMY JEDNO A VÍCEPODLAŽNÍCH STAVEB

51 monolitický železobetonový systém kombinovaný

52 monolitický železobetonový systém kombinovaný

53 kombinovaný systém prefabrikované stropy

54 PROSTOROVÉ JEDNOTKY

55 prostorové jednotky

56 prostorové jednotky

57 TECHNOLOGICKY A MATERIÁLOVĚ KOMBINOVANÉ KONSTRUKCE

58 kombinované konstrukce

59 kombinované konstrukce

60 kombinované konstrukce

61 kombinované konstrukce

62 kombinované konstrukce

63 ocelový skelet s prefabrikovanými stropy

64 železobetonové sloupy, prolamované nosníky

65 kombinované konstrukce

66 kombinované konstrukce dřevo, beton

67 kombinované konstrukce dřevo, beton

68 kombinované konstrukce dřevo, beton
