1 TP INC č. 26/17/CZ Nedávné události v odvětvích průmyslového a medicinálního plynu Tréninková prezentace 26/17/CZ Odborný překlad proveden pracovní skupinou PS-1 ČATP EVROPSKÁ ASOCIACE PRŮMYSLOVÝCH PLYNŮ AISBL AVENUE DES ARTS 3 5 s B-1210 BRUSSELS PHONE s FAX s info@eiga.eu ČESKÁ ASOCIACE TECHNICKÝCH PLYNŮ U Technoplynu 1324, Praha 9 Tel: catp@catp.c

2 ODMÍTNUTÍ ODPOVĚDNOSTI Všechny technické publikace EIGA nebo pod jménem EIGA včetně Sbírek praktických postupů, Bezpečnostních postupů a všechny další technické informace v těchto publikacích obsažené, byly získány ze zdrojů, které považujeme za spolehlivé a které se zakládají na odborných informacích a zkušenostech aktuálně dostupných u členů asociace EIGA a dalších k datu jejich vydání. I když asociace EIGA doporučuje svým členům používat své publikace nebo se na ně odkazovat, je používání publikací asociace EIGA nebo odkaz na tyto publikace členy asociace nebo třetími stranami čistě dobrovolné a nezávazné. Proto asociace EIGA a členové asociace EIGA neposkytují žádnou záruku za výsledky a nepřebírají žádný závazek či odpovědnost v souvislosti s referencemi a s použitím informací a doporučení obsažených v publikacích asociace EIGA. Asociace EIGA nemá žádnou kontrolu nad čímkoliv, pokud se jedná o provádění nebo neprovádění výkonu, chybnou interpretací informací, správné nebo nesprávné používání jakýchkoliv informací a doporučení obsažených v publikacích asociace EIGA ze strany osob nebo organizačních jednotek (včetně členů asociace EIGA) a asociace EIGA výslovně neuzná v této souvislosti jakoukoliv odpovědnost. Publikace asociace EIGA jsou pravidelně přezkoumávány a uživatelé jsou upozorňování, aby si opatřili poslední vydání. 2

3 Nedávné události v odvětví průmyslových plynů Úvod Na každé schůzce Rady pro bezpečnostní informace EIGA (Safety Advisory Council SAC) si členové vyměňují informace v oblasti technických plynů týkající se událostí (nehody způsobující zranění, škody na majetku nebo životním prostředí a skoronehody (= nehody, kterým se podařilo zabránit nebo k nim nedošlo jen náhodou)). SAC o těchto událostech diskutuje a analyzuje je. Utajení Nehody/události oznámené nebo diskutované v SAC zůstávají tajné. Nicméně toto neplatí pro přehledy událostí (shrnutí a fotografie), které byly vždy určeny k tomu, aby byly všem členům EIGA dostupné. SAC nyní rozhodla, že tyto rekapitulace a fotografie bude sdílet spolu s Národními asociacemi a členskými společnostmi EIGA prostřednictvím formy tohoto Souboru školení. Nezapomeňte, že tyto přehledy nejsou určeny k jiné distribuci než pro členy Národních asociací a členských společností EIGA. Cíl této zprávy Cílem této zprávy je informovat členy EIGA o nedávných událostech v odvětví průmyslového plynu a vyvolat diskuse a nové nápady pro zlepšení bezpečnosti tohoto průmyslu. Další informace Pokud se zajímáte o nějakou specifickou událost, kontaktujte člena EIGA nebo SAC zastupujícího vaši asociaci nebo společnost. Požadavky na další informace od členů EIGA (např. celé zprávy nebo další podrobné údaje) se musí předat členovi nebo ohlašující osobě členské společnosti EIGA, která incident nahlásila. Ohlašující společnost rozhoduje, zda může uvolnit více informací. NEROZŠIŘUJTE TUTO ZPRÁVU MIMO SVOU ORGANIZACI! 3

4 Laboratoř ASU dýchání v atmosféře s nedostatkem kyslíku úraz Popis události Byl zastaven přívod vzduchu do zařízení, který byl v minulosti bezpečně zajišťován zaměstnanci třetí strany. Aby zařízení nemuselo být zastaveno, byl přiváděný vzduch narychlo zaměněn za dusík připojený pomocí pružné hadice. Jeden operátor vstoupil do místnosti pro provádění analýzy, i když ho při vstupu do místnosti varoval alarm nízké úrovně kyslíku i jeho přenosný detektor. Při návratu do řídicí místnosti se necítil dobře. Hasiči odvezli operátora do nemocnice. Po ošetření medicinálním kyslíkem byl poslán domů

5 Popis události Údržba ASU uvolnění tlaku úraz s následnou pracovní neschopností Po uzavření výstupního ventilu kompresoru a vyčištění potrubí byla kvůli provedení údržby stroje uvolněna příruba, aby bylo umožněno nasunout slepou clonu. Na výkresu (P&ID) nebyl zobrazen druhý ventil na odvzdušňovacím/odvětrávacím potrubí, který byl stále zavřený. To způsobilo, že nedošlo k uvolnění přetlaku. Potrubí bylo neustále pod tlakem 40 bar (dusík). Když praskl těsnicí O-kroužek, vznikl tlakový ráz, který odhodil pracovníka dodavatele. Pracovník narazil zády a hlavou do zařízení za ním. Utrpěl několik zranění zlomenina ramene, zlomená žebra a zlomeninu lebky. Tento úraz si vyžádal pracovní neschopnost trvající několik měsíců

6 Údržba ASU uvolnění tlaku úraz s následnou pracovní neschopností Pro reprodukci této publikace je nutné povolení EIGA 6

7 Popis události Plnění lahví vymrštění hadice zranění Při ukončování plnění svazku lahví dusíkem při odpojování plnicí hadice došlo kvůli uvolnění zbytkového tlaku k vymrštění hadice. Hadice zasáhla operátora a zranila ho na levé noze. Operátor ignoroval postup na konci plnění. Před zavřením ventilů láhve, odvětráním rampy a odpojením hadice nepočkal na hlášení Konec plnění, uzavřete ventily láhve. Dokud se toto hlášení neobjeví, plnění není dokončeno, protože systém provádí po dobu 10 sekund kontrolu správného tlaku láhve, aby bylo možné jej dle potřeby nastavit. Systém znovu otevřel plynový ventil. Operátor byl odvezen s doprovodem do nemocnice a vrátil se zpět do práce druhý den s upravenou pracovní schopností

8 Údržba ASU pád z výšky zranění Popis události Operátor, který spolu s kolegou připravoval pracovní plochu pro opravu sváru na cold boxu, byl na 8. úrovni lešení. Během této činnosti spadl otvorem pro žebřík mezi plošinami na 8. a 7. úrovni lešení. Zraněný pracovník měl pracovní bezpečnostní postroj na sobě, ale nebyl uchycený k pevnému bodu. Zraněný pracovník dopadl na podlahu lešení ve spodní části žebříku. Operátor měl bolesti v zádech, ale pokračoval v práci. Reálným rizikem byl pád na zem bez uchyceného pracovního bezpečnostního postroje

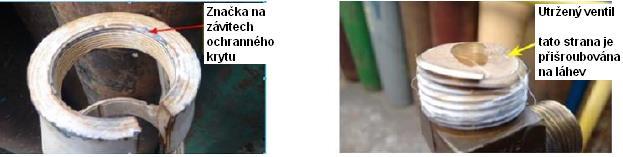

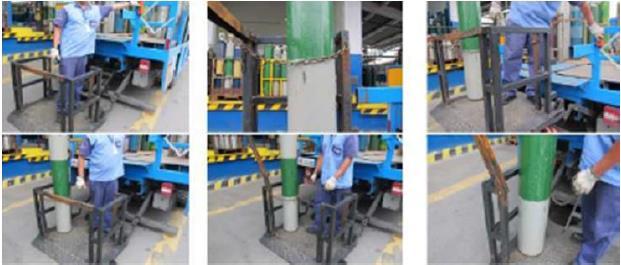

9 Popis události Vykládání lahví utržený ventil škoda na zařízení Řidič vykládal v nemocnici 3 kyslíkové lahve. Položil lahve na hydraulickou plošinu, aniž by je upevnil řetězem. Když se otočil, aby urovnal náklad, jedna z lahví spadla z plošiny na zem. Ochranný kryt ventilu nebyl plně zašroubovaný a při nárazu láhve na zem se ventil odtrhl a láhev odlétla cca 200 m do středu ulice. Nikdo nebyl zraněn

10 Vykládání lahví utržený ventil Škoda na zařízení

11 Popis události Výrobna suchého ledu uklouznutí, zakopnutí, pád úraz s následnou pracovní neschopností Pracovník procházel výrobnou na suchý led, když zakopl o vidlice ručního paletového vozíku a upadl na levé rameno. Paletový vozík o několik minut dříve špatně zaparkoval na cestě uvedený pracovník. Utrpěl zranění uchycení lopatky (rameno). Méně než přiměřená pozornost. Zaparkoval vidlicovitý vozík na cestě a nedával pozor, když se vracel zpět přes výrobnu na suchý led

12 Výrobna suchého ledu uklouznutí, zakopnutí, pád úraz s následnou pracovní neschopností

13 Popis události Distribuce LOX závada pojistného průtržného disku ztráta produktu Řidič přívěsu s kapalným kyslíkem (LOX) ohlásil rozlití produktu kvůli dvěma protrženým pojistným průtržným diskům (membránám). Uslyšel zvuk unikajícího plynu po natankování paliva na čerpací stanici, a když se pokoušel zastavit únik manipulací s přepínacím ventilem, uslyšel prasknutí. Nebylo možné zastavit uvolnění plynu, protože nyní byly prasklé oba průtržné disky. Na stanoviště přijeli hasiči a jako opatření byly uzavřeny čerpací stanice a část parkovací plochy (cca 1,5 hodiny)

14 Distribuce LOX závada pojistného průtržného disku ztráta produktu

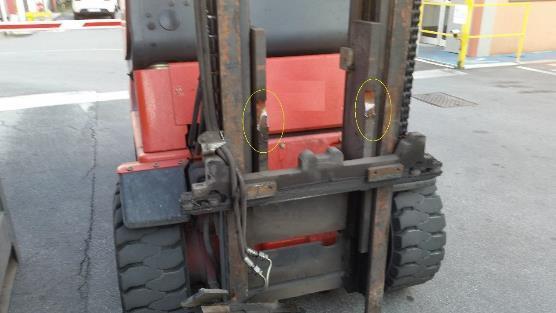

15 Popis události Manipulace s lahvemi závada FLT škoda na zařízení Během obvyklé mechanické činnosti se svazkem lahví došlo k závadě zvedacího systému vysokozdvižného vozíku (FLT), a tím došlo k pádu svazku lahví. Autorizovaná společnost provedla pravidelnou kontrolu vozíku měsíc před nehodou. Zařízení bylo poškozeno. Nikdo nebyl zraněn. Nedošlo ke škodám na majetku

16 Manipulace s lahvemi porucha FLT - škody

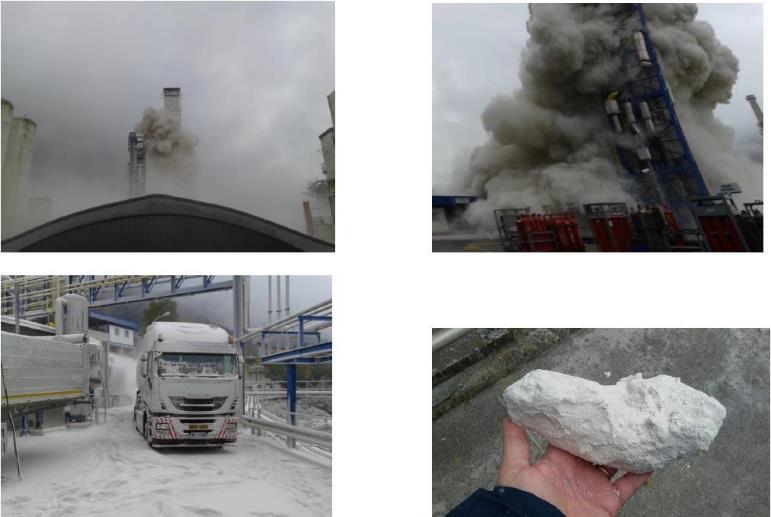

17 Popis události Údržba ASU uvolnění perlitu zranění Zařízení na dělení vzduchu (ASU) bylo vypnuto poté, kdy bylo zjištěno vytvoření ledové plochy v horní části cold boxu. První pracovní den bylo zjištěno prosakování uvnitř cold boxu; byl zkontrolován obsah kyslíku v pročišťovacím plynu v horní části a bylo zjištěno 32 % při udávaném tlaku 25 mbar ve střední úrovni; pročišťovací plyn Nm3/h. Druhý den bylo zařízení zastaveno, kapalina odčerpána. Bylo spuštěno zahřívání zařízení vzduchem. Obsah kyslíku v horní části cold boxu byl 32 %. Tlak v cold boxu byl 35 mbar; pročišťovací plyn Nm3/h. Došlo k malému úniku perlitu z přetlakové bezpečnostní desky v horní části cold boxu. Třetí den pokračovalo zahřívání zařízení; obsah kyslíku v horní části cold boxu se zvýšil na 60 %; tlak v cold boxu byl 35 mbar; tlak uvnitř kolon byl 50 mbar; pročišťovací plyn 30 Nm3/h. Čtvrtý den nedošlo k žádným změnám, dále se snižoval tlak uvnitř kolon na 5 mbar; tlak v cold boxu byl 25 mbar. Na konci dne došlo k náhlému výbuchu perlitu v horní části cold boxu. Dva operátoři utrpěli mírná zranění, ošetřená tentýž den

18 Údržba ASU uvolnění perlitu zranění

19 Popis události Plnění kyslíkové láhve požár úraz s následnou pracovní neschopností Po ukončení plnění při tlaku 200 bar operátor uzavíral poslední ventil koše lahví s průmyslovým kyslíkem. Náhle došlo k vyšlehnutí plamene z dříku ventilu, plamen zasáhl držadlo a spálil jej. Operátor ohlásil malé popáleniny na zápěstí v místě mezi rukavicí a rukávem

20 Plnění kyslíkové láhve požár úraz s následnou pracovní neschopností

21 Klíčová poučení z událostí Zajistit, aby vzduchové systémy přístrojového vybavení nebyly jištěny nebo změněny na dusík bez provedení vyhodnocení rizik zadušení od odvětrávaného plynu. Zesílit informovanost ohledně smrtelného nebezpečí prostředí s nedostatkem kyslíku. Připomenout zaměstnancům význam používání bezpečnostních zařízení (analyzátory ovzduší, alarmy, přenosné detektory) a nikdy je neobcházet ani ignorovat. Zesílit informovanost ohledně významu procesu řízení změn. Zvýšit informovanost ohledně významu jasné komunikace mezi pracovníky během pracovní činnosti. Zajistit zavedení vyhodnocení rizik, školení a kontrol týkajících se lešení. Na instalace lešení by se měly pravidelně, např. týdně, zavádět obchůzkové kontroly. Měly by se pravidelně monitorovat a přezkoumávat postupy pracovních povolení kvůli funkčnosti. Proškolovat řidiče ohledně manipulace s lahvemi. Zesílit postupy školení pro upevňování a zajišťování lahví ve všech plnicích a testovacích střediscích. Označovat správná místa pro zaparkování paletových vozíků a vysokozdvižných vozíků, aby byly oddělené od chodníků pro pěší. 21

22 Hlavní dokumenty týkající se ohlašovaných událostí: SA 16 Smrtelné nehody na čerpacích plnicích stanicích kyslíkových lahví SA SL SI SI Doc. Doc. Doc Doc 23 Vážné nehody zahrnující nekontrolované uvolnění perlitu z cold boxů 1 Leták týkající se nebezpečí zadušení 31 Systémy přívodu vzduchu pro dýchací přístroje 36 Práce ve výškách nebezpečí traumatu z visu (ortostatického šoku) při používání jisticích systémů proti pádu 13 Rozvody kyslíku a potrubní systémy 33 Čištění zařízení pro provoz s kyslíkem. Návod. 40 Systémy pracovního povolení 51 Řízení změn Doc. 52 Zajištění nákladu nádob třídy 2 Doc. Doc. 146 Řízení perlitu 165 Bezpečný provoz vysokozdvižných vozíků NL TP 87 Typické události při plnění kyslíkem Události související s kyslíkem na plnicích stanicích lahví 9 Uklouznutí, zakopnutí, pády 22

23 Pravidla pro záchranu života EIGA Porozumějte a lokalizujte potenciální nebezpečí zadušení, v uzavřených prostorech stejně jako v blízkosti zařízení, které obsahuje plyny nebo kryogenní kapaliny dávejte pozor a varujte ostatní. Dávejte pozor na nebezpečí požáru vždy, když manipulujete s kyslíkem.vždy dodržujte pracovní postupy a zajistěte čistotu pro provoz s kyslíkem. Porozumějte vlivům látek ohrožujících zdraví Vaše i druhých osob řádně používejte předepsaná bezpečnostní opatření včetně osobních ochranných pomůcek. Rozpoznejte a respektujte nebezpečí uzavřených nebo ohraničených prostorů a buďte správně připraveni na záchranu. Používejte proces pracovních povolení k identifikaci nebezpečí kvůli předvídání a zamezení možných nehod a pokud se někdo necítí bezpečně, měl by komunikovat s nadřízeným/ s ostatními kolegy ohledně své bezpečnosti. Zajistěte, aby bylo zařízení odděleno od zdrojů energie a bez napětí před prací na zařízení zamezte opětovnému připojení zařízení na síť řádným zajištěním a označením. Pracujte na elektrických systémech pouze, když jste kvalifikovaní a zajistěte, aby byla na místě řádná předběžná opatření. 23

24 Pravidla pro záchranu života EIGA Nikdy neblokujte bezpečnostní zařízení! Respektujte počáteční záměr a důležitost ochranných zařízení, a čas vyžadovaný pro bezpečnou práci podávejte návrhy na zlepšení. Rozpoznejte nebezpečí provádění změn.a dodržujte přesně všechny kroky procesu Řízení změn (MOC). Uvědomte si, že následky pádu z výšky mohou změnit život a zajistěte, aby byla řádně použita bezpečnostní opatření a zařízení. Zajistěte, aby byla řádně naplánována, vyhodnocena, kontrolována a prováděna každá zvedací práce a přerušte činnost, pokud dojde k nějakému problému nebo neočekávané situaci. Používejte správné Osobní ochranné prostředky (OOP) pro každou práci nebo pracovní oblasti dodržujte jejich nošení. Při řízení buďte ve střehu, odpočinutí a soustřeďte se na dopravní podmínky.a pokud nejste, zastavte a udělejte si přestávku. Buďte odpovědní za vlastní činnosti, stav a rozhodnutí kdykoli se necítíte bezpeční, měli byste o tom komunikovat s nadřízenými / kolegy. 24
