1 Verejn e mobiln ste, ste LTE PA 151 Soudob e ste Jan Staudek Ð Û Å«Æ ±²³ µ ¹º»¼½¾ Ý Verze : jaro 2018

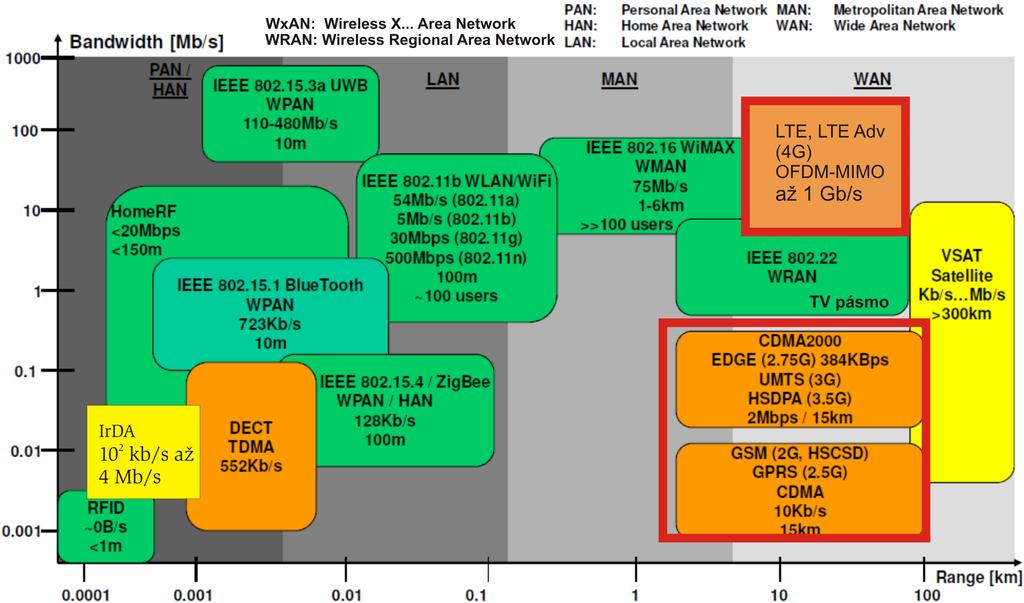

2 Bezdratov e s te, systematizace z hlediska pokryt prostoru Jan Staudek, FI MU Brno PA151 Soudobe s te { Bezdratov e (mobiln, bunkov e) telekomunikacn systemy 1

3 Telekomunikacn syst emy: poskytovan e sluzby Obvykle integrace poskytov an n ekolika typ u tzv. telekomunikacnch sluzeb: hlasov e sluzby, datov e sluzby, SMS (Short Message Service), sluzby podporujc uctov an,... Klasick e klasikace telekomunikacnch sluzeb { v podstat e tri kategorie z akladn sluzby { 1. dorucovatelsk e sluzby a { 2. telematick e sluzby 3. podp urn e sluzby Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 2

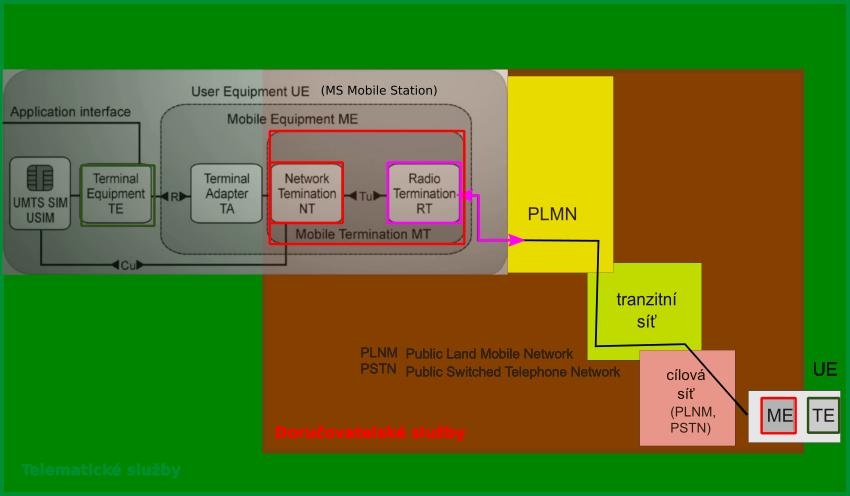

4 Model p usoben z akladnch sluzeb v mobilnch stch Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 3

5 Z akladn sluzby, prklady Dorucovatelsk e sluzby Telekomunikacn sluzby umoz nujc prenos dat mezi rozhranmi st'ov ych zarzen (ME, Mobile Equipment) specikaci rozhran ME odpovdaj vrstvy RM OSI 1{3 (TDMA, FDMA, k odov an, FEC,... ) jsou implementovan e jako spojovan e sluzby (connection-oriented) jsou poskytovan e st s prepojov anm paket u nebo st s prepojov anm okruh u Telematick e sluzby { Telekomunication and informatics tak e ICT (Information and Communications Technology) aplikacne orientovan e sluzby { typicky prenos hlasu, SMS, MMS,... pro specikaci potrebuj vsechny vrstvy RM OSI 1{7 jsou implementovan e jako koncov e sluzby (end-to-end) sluzby mezi dv ema koncov ymi termin aly, TE (Terminal Equipment) Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 4

6 Dorucovatelsk e sluzby, prklady Sluzby pro prenos hlasu a sluzby pro prenos dat prenos dat se t yk a sluzeb pro propojov an s PSTN, s ISDN, s verejn ymi stemi s prepojov anm paket u,... sluzby pro zprstupn en fyzick e vrstvy (OSI 1) + FEC sluzby vrstvy datov eho spoje a st'ov e vrstvy (OSI 2, 3) pro opravu chyb a pro rzen toku, napr. RLP, Radio Link Protocol, ekvivalent protokolu HDLC Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 5

7 Telematick e sluzby, prklady Podrizuj se funkcm bu nkov e architektury, bezpecnostnm opatrenm,... Telekomunikacn sluzby podporujc hlasovou komunikaci mobiln telefonie { prim arn cl: umoznit mobiln telefonii v tradicn srce p asma 3,1 khz ts nov e vol an (Emergency number) { jednotn e cslo v cel e Evrope (112), { povinn a sluzba podporovan a vsemi oper atory sluzeb { bezplatn a sluzba { spojen s nejvyss prioritou (preempce ostatnch vol an) multinumbering 1 uzivatel m uze mt vce ISDN-telefonnch csel Telekomunikacn sluzby podporujc nehlasovou komunikaci nekdy zvan e dopl nkov e sluzby SMS, MMS,... Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 6

8 Podp urn e sluzby obecn e, prklady Nenabzej se samostatn e, podporuj pln en z akladnch sluzeb U r uzn ych oper ator u, v r uzn ych zemch a v r uzn ych verzch protokol u se mohou lisit D ulezit e podp urn e sluzby Identikace { dod av an csla volajcho Potlacen dod av an csla volajcho Automatick e zp etn e vol an (call-back) Konference napr. az 7 ucastnk u Uzamcen mobilnho termin alu (pro prchoz / odchoz hovory)... Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 7

9 Bu nkov e telekomunikacn syst emy podpora komunikace dvou geogracky libovoln e vzd alen ych zarzen, stanic, pricemz jedna nebo ob e stanice mohou b yt mobiln stanic geograck y prostor poskytov an sluzeb je d elen do dlcch prostor u, bun ek { uplat nuje se prostorov y multiplexing v bu nk ach se poskytuje podpora bezdr atov e komunikace mobilnch stanic se z akladnou bu nky ( = vyslac, prijmac, radic) z akladny bun ek jsou propojeny (kabelovou) podp urnou pripojovac st (backhaul net) s (kabelovou) centr aln st (core net) obsahujc ustredny a podp urn e datab azov e syst emy komunikacn spojen mezi komunikujcmi stanicemi zprostredkov avaj ustredny na z aklade informac uchov avan ych v podp urn ych DBS Kazd a bu nka m a pridelen e pro komunikace jist e p asmo frekvenc Ant eny sousednch z akladen jsou +- n eco ekvidistantn Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 8

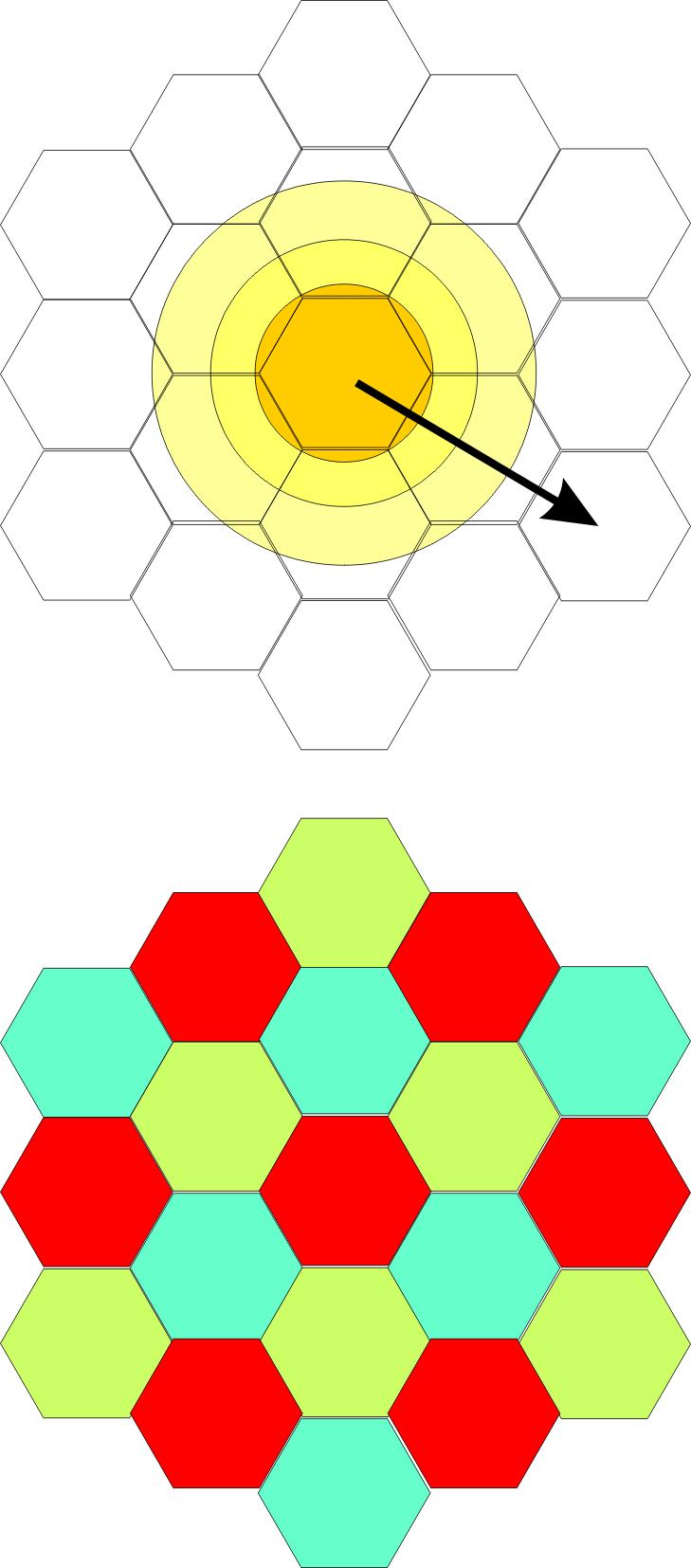

10 Multiplexov an v prostoru { bu nkov a st' Zjednodusen y hexagon aln model Omezen e rozp et sren sign alu umoz nuje opakovaně použít nosnou frekvenci ve vce bu nk ach pri zachov an urcit e vzd alenosti mezi jejich z akladnami (centry). Nosnou frekvenci lze opakovan e pouzt v nesousednch bu nk ach Probl em barven grafu. Prklad: pevn e prid elen nosn ych frekvenc pro opakovan e pouzit ve vzd alenosti 1. Interference mezi sousednmi bu nkami (odlisn e barvy) lze zvl adnout vyslacmi a prijmacmi ltry. Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 9

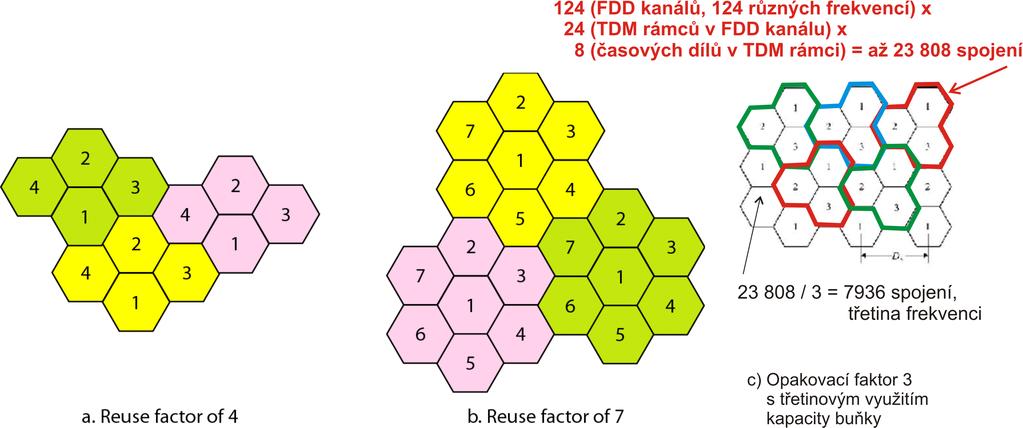

11 Bu nkov a st', opakovatelnost pouzit frekvenc bu nky se stejn ym cslem mohou pouzvat shodn a frekvencn p asma, stejn e obarven e bu nky mus pouzvat jedinecn a frekvencn p asma pri opakovacm faktoru 3 (4) jsou bu nky se shodn ymi csly oddelen e 1 (alespo n) bu nkou pri opak. faktoru 7 jsou bu nky se shodn ymi csly oddelen e 2 bu nkami pri opak. faktoru 19 jsou bu nky se shodn ymi csly oddelen e 4 bu nkami Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 10

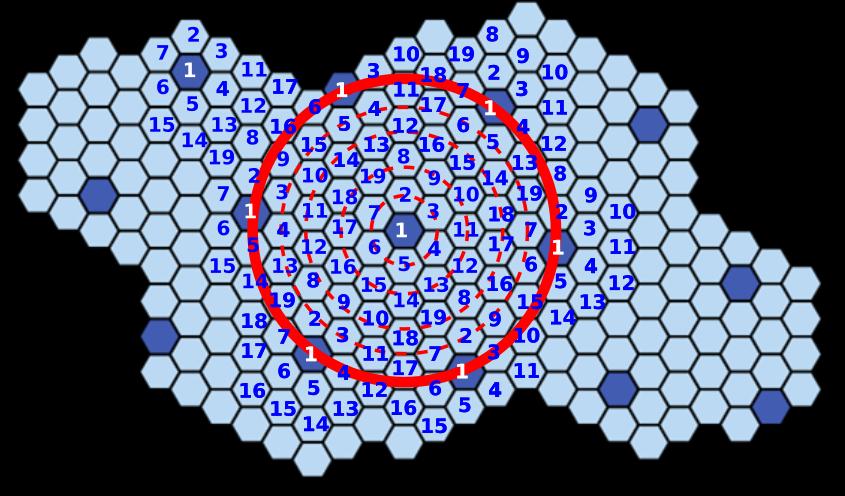

12 Bu nkov a st', opakovac faktor 19 Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 11

13 Bu nkov y telekomunikacn syst em, koncept Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 12

14 Bu nkov y telekomunikacn syst em (prklad z GSM,..., LTE) MS { mobile station, mobil, mobiln stanice, resp. UE, User Equipment (LTE) MSC { mobile switching center, ustredna, podp urn a st' poskytovatele sluzeb, m uze se propojovat vce MSC, MSC m uze ovl adat vce bunek BTS { base tranceiver station, vyslac/prijmac z akladna bu nky, resp. enodeb, Evolved Node B (LTE) Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 13

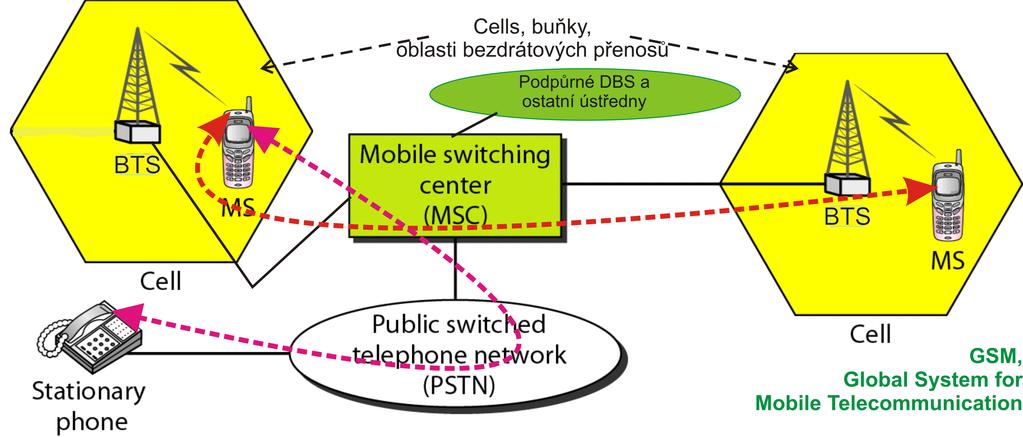

15 Ustrednou rzen e vol an mezi mobily Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 14

16 Bu nkov y telekomunikacn syst em (prklad { GSM/LTE) Bu nka { prostor pokryt y sign aly BTS / enodeb Bu nky nemaj pevn y rozmer cm vce ucastnk u m uze b yt v jist e lokalite, tm vetsm poctem mensch bunek se oblast pokr yv a (bu nky maj konecnou komunikacn kapacitu) rozm er (polom ery) bun ek se pohybuj v intervalech 10 2 m az 35 km podle hustoty uzivatel u, geograck ych podmnek, v ykonu vyslace/prijmace,... Sign aly vyslan e BTS a MS v sousednch bu nk ach nesm interferovat shodn e intervaly frekvenc prenosov ych kan al u se mohou vyskytovat pouze v nesousednch bu nk ach (princip zvan y Frequency-Reuse) Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 15

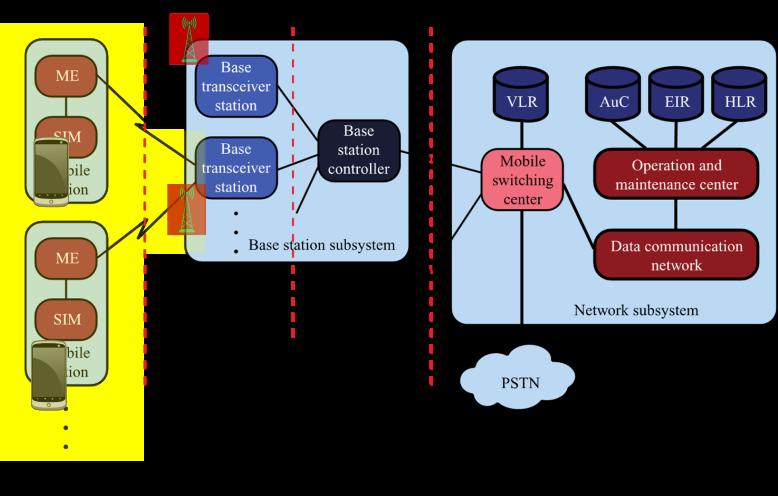

17 Architektura GSM, pouzvan y, ale jiz prekonan y koncept Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 16

18 LTE, Long Term Evolution, tzv. 4. generace, 4G V yvoj od r N astupce Universal Mobile Telecommunication System (UMTS) predchoz syst emy (hlasov e syst emy, omezen a mobilita, nzk a kvalita sluzeb): Global System for Mobile Communications (GSM), GPRS, EDGE, CDMA2000,... D uvod v yvoje Rychl y n ar ust vyuzv an mobilnch dat vznik nov ych aplikac { MMOG (Multimedia Online Gaming), mobiln televize, Web 2.0, streaming,... Cl LTE poskytovat vysokou prenosovou rychlost, nzkou latenci, paketov e orientovanou technologii bezdr atov ych prstup u podporujc exibiln vyuzv an srky p asma, neomezenou mobilitu a vysokou kvalitu sluzeb Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 17

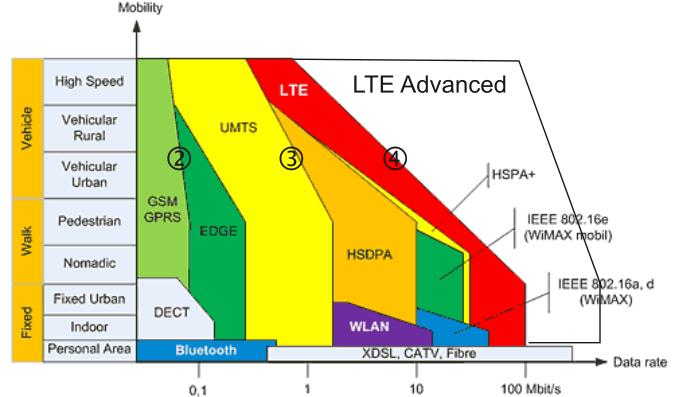

19 Evoluce mobilnch st od analog u k LTE Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 18

20 Evoluce mobilnch st od analog u k LTE Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 19

21 Porovn an vlastnost generac PLMN Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 20

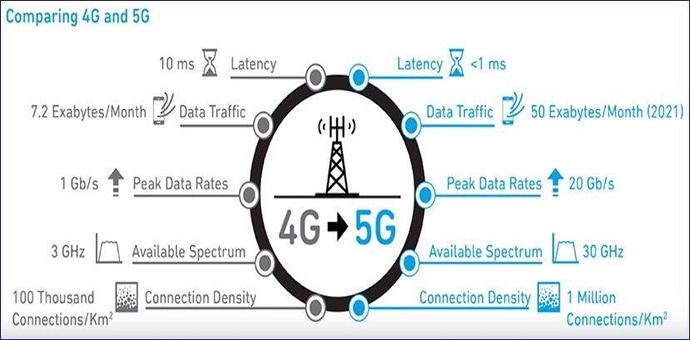

22 Cek a n as 5G (2020???) EB exabyte, jin ymi slovy Mega TB (Giga GB) Odhad celosvetov e produkce dat na 2020 { 40 Zettabyte Zetta: , cca 5 TB na KAZD EHO obyvatele na svete Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 21

23 LTE, Long Term Evolution 50kr at vyss v ykon nez UMTS (3G) a mnohem leps spektr aln ucinnost (bit/s/hz) rychlost downlink (DL) 300 Mb/s, rychlost uplink (UL) 75 Mb/s (vysok a propustnost) za velmi dobr ych sign alnch podmnek (nzk y sum) lze dos ahnout rychlost presahujc 300 Mb/s pouzv a se modulace QPSK, 16QAM nebo 64QAM ide aln technologie pro podporu vysok ych datov ych rychlost pro sluzby typu hlas pres IP (VOIP), streamov an multim edi, videokonference,... Duplexn rezim na DL i UP se dosahuje uplatn enm TDD a FDD (vc. half-duplex FDD) M uze operovat v s.p. od 1,4 MHz do 20 MHz Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 22

24 LTE, Long Term Evolution Vsechna zarzen LTE mus podporovat technologii MIMO z akladnov a stanice (enode) m uze pren aset jednm nosn ym sign alem vce datov ych proud u soucasn e Vsechna rozhran mezi st'ov ymi uzly v LTE jsou zalozena na protokolu IP vcetn e sirokop asmov ych a pevn ych pripojen z akladnov ych stanic (backhaul net) k vnitrn sti (core net) LTE spolupracuje s syst emy GSM / EDGE / UMTS vc. pred avek a roamingu do st avajcch mobilnch st bezesvov e propojov an Latence pripojen do ste r adove stovky ms, mezi UE < 10 ms Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 23

25 LTE, Long Term Evolution Mobilita az do 350 km/hod LTE - QoS na paketov ych stch end-to-end QoS, zarucen a prenosov a rychlost (GBR, guaranteed bit rate) GBR Bearer, spoj se zarucenou bitovou rychlost Non-GBR Bearer, spoj s nezarucenou bitovou rychlost dedikovan y spoj (GBR, Non-GBR) Implicitn spoj, nededikovan y spoj s Non-GBR MAC { UL: SC-FDMA, DL { OFDMA FDD: 32 kan al u v s. p MHz { 704 MHz TDD: 8 paralelnch kan al u v s. p MHz { Mh Hz Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 24

26 Architektura st LTE, E{UTRAN, EPC LTE mobil v jednom case komunikuje s pr ave jednou z akladnou (enb) jedn e oblasti LTE mobil se pripojuje do ste via enb enb vysl a a prijm a radiov a vysl an do/z vsech mobil u v bu nce enb pouzv a funkce pro zpracov an analogov ych a digit alnch sign al u enb rd z akladn operace vsech sv ych mobil u pomoc zasl an rdicch zpr av (pred avky mezi bu nkami,... ) enb je sama sob e radicem, nen pouh ym vyslacem/prijmacem technologie prenos u dat { OFDM (DL), SC-FDMA (UL) Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 25

27 Architektura st LTE, E{UTRAN, EPC Kazd a enb je napojena na vnitrn st', EPC (Evolved Packet Core, core net), rozhranm (protokolem) S1 Sobe blzk e z akladny, enb, mohou vz ajemne prmo komunikovat rozhranm X2 X2 je pouzvan y napr. pro rzen a pred av an paket u pri pred avce mobilu mezi bu nkami Z akladna m uze mt charakter domovsk e z akladny femtobu nky, Home enb, HeNB Femtobu nka poskytuje sluzby uzavren e z akaznick e skupin e, Closed Subscriber Group, CSG prslusnost z akaznka do CSG je poznacena v USIM femtobu nka =,,mr nav a bu nka"{..., mikro, nano, piko, femto, alto,... Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 26

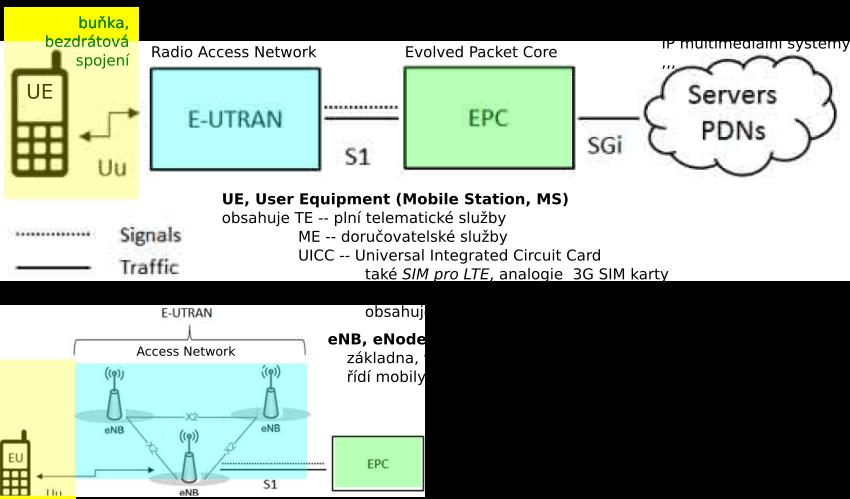

28 Architektura st LTE Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 27

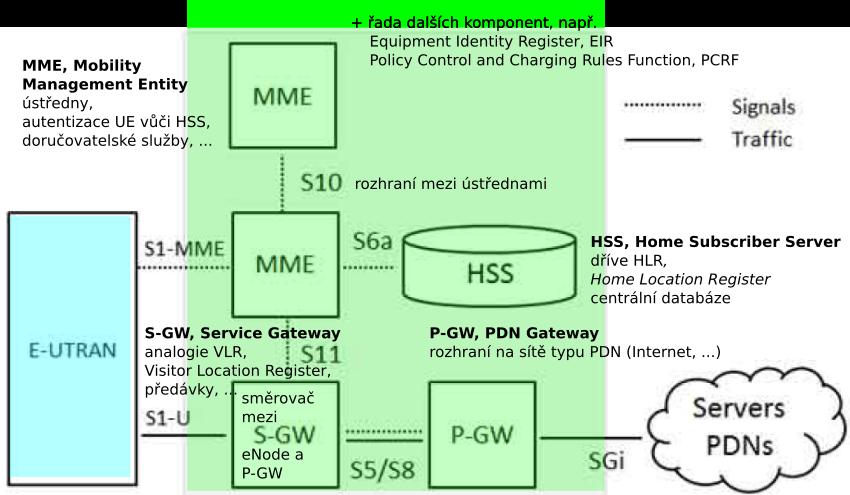

29 Architekura st LTE, EPC Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 28

30 Architekura st LTE, EPC Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 29

31 Architekura st LTE, distribuce funkc mezi E-UTRAN a EPC Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 30

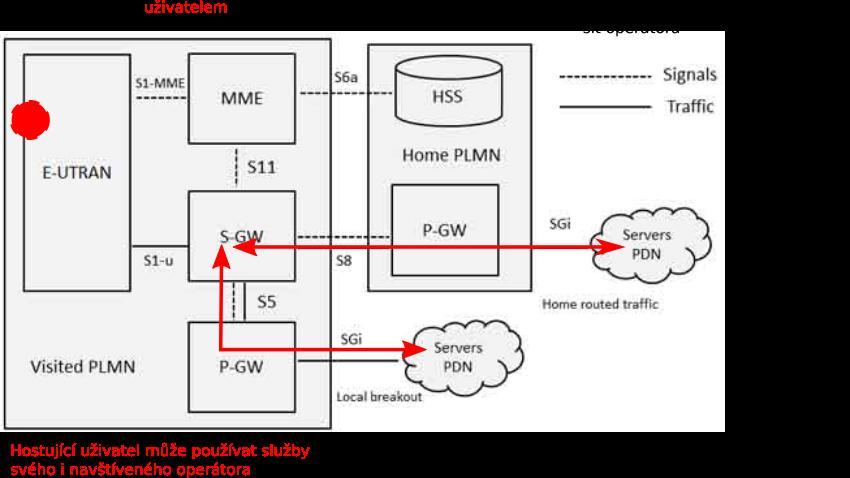

32 LTE, Roaming Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 31

33 Architektura st LTE, komponenty Ustredny, Mobility Management Entity (MME) Dorucovatelsk e zpr avy se vyme nuj mezi UE a MME Podporuje kontext UE, identity, autentizaci, autorizaci vybran a ustredna rd UE pres rozhran S1{MME Datab aze z akaznk u, Home Subscriber Server (HSS) data z akaznka, popis z akaznkem predplacen ych sluzeb do kter ych PDN se z akaznk pripojuje kter a MME z akaznka pr ave registruje autentizacn informace, sifrovac klce z akaznka,... Br ana do st e E-UTRAN, Serving Gateway (SGW) prenos paket u mezi enb a EPC, S1-U Br ana do st IP, PDN Gateway (PGW) rozhran IP konektivity s externmi st emi PDN (Internet,...) Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 32

34 Architektura st LTE, E{architektura sm erov an, roaming LTE st' provozovan a jednm oper atorem v jedn e zemi { Public Land Mobile Network, PLMN ucastnk prihl asen y u sv eho oper atora je v Home-PLNM, HPLNM kdyz se ucastnk presune do jin e PLNM, je v Visited-PLNM, VPLNM Vandrujc (roaming) ucastnk je pripojen y k E-UTRAN, MME a S-GW v VPLNM P-GW v HPLNM povoluje ucastnkovi si zprstup novat sluzby sv eho oper atora i kdyz tento se nach az v VPLNM P-GW v VPLNM povoluje lok aln prstupy k Internetu v VPLNM Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 33

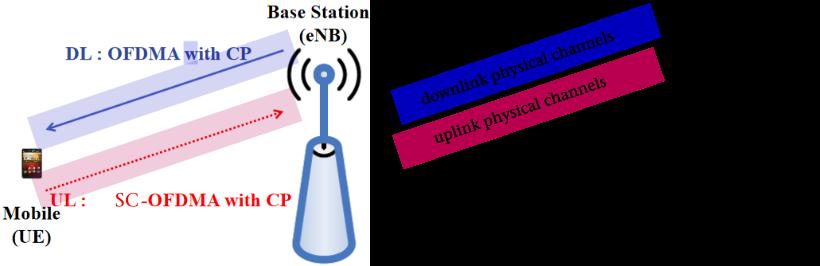

35 Architektura st LTE, radiov e protokoly v E-UTRAN Rzen prenos u v bu nce, UE enb ve dvou sf er ach rdic sf era { v ymena rdicch zpr av mezi z akladnou a mobilem uzivatelsk a sf era { v ymena datov ych paket u d ale zpracov avan ych protokoly TCP, UDP, IP Technologick a b aze radiov ych prenos u: Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 34

36 Architektura st LTE, radiov e protokoly v E-UTRAN Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 35

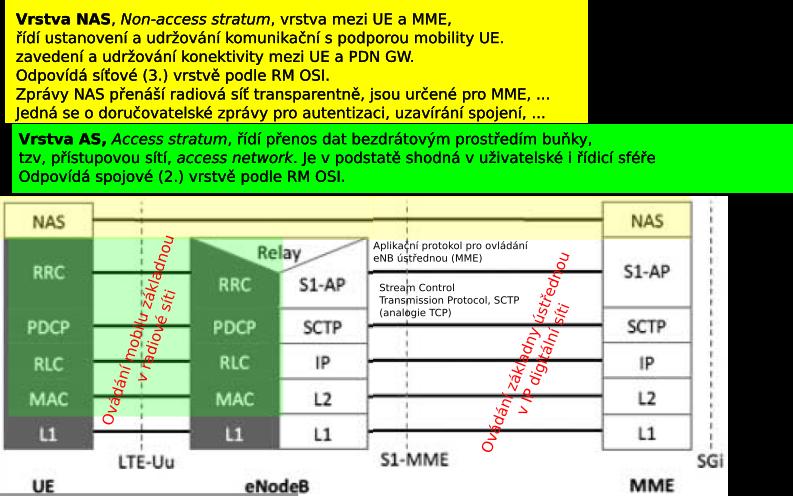

37 Architektura st LTE, radiov e protokoly v E-UTRAN Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 36

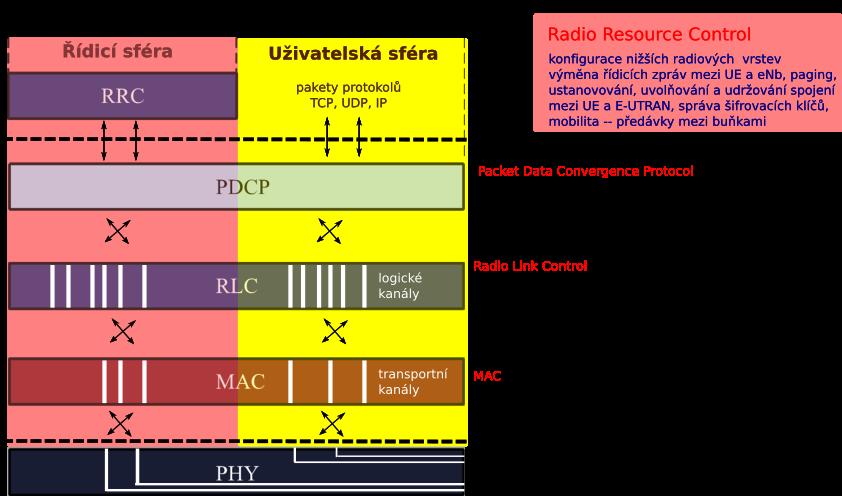

38 Architektura st LTE, radiov e protokoly v E-UTRAN Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 37

39 Architektura st LTE, rdic radiov e protokoly v E-UTRAN Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 38

40 Architektura st LTE, rdic radiov e protokoly v E-UTRAN RRC, Radio Resource Control layer kongurace nizsch radiov ych vrstev rozesl an syst emov ych informac ustanovov an, uvol nov an a udrzov an spojen mobilita { pred avky mezi bu nkami Funkcnost rdic sf ery z avis na stavu UE v prostoji, idle: UE vyhled av a a vol bu nku, hled a vyhled avac komunikacn kan al (paging),... pripojen e, connected,: E-UTRAN vyhled av a vhodnou bu nku pro UE, UE dod av a DL v E-UTRAN s pozadovanou kvalitou, je aktivn protokol RRC Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 39

41 Architektura LTE, uzivatelsk e radiov e protokoly v E-UTRAN Pakety prijman e vrstvou { Service Data Unit (SDU) Pakety vyslan e vrstvou { Protocol Data Unit (PDU) IP pakety nesouc aplikacn data se postupn e propadaj vrstvami uzivatelsk e sf ery radiov e ste do fyzick ych kan al u Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 40

42 Architektura LTE, radiov e protokoly detailn eji Vrstva MAC Multiplexing jednotek MAC SDU z jednoho nebo vce logick ych kan al u do transportnch blok u pren asen ych transportnmi kan aly do fyzick e vrstvy Demultiplexing jednotek MAC SDU z jednoho nebo vce logick ych kan al u z transportnch blok u dopravovan ych transportnmi kan aly z fyzick e vrstvy Dynamick e pl anov an podle priorit UE Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 41

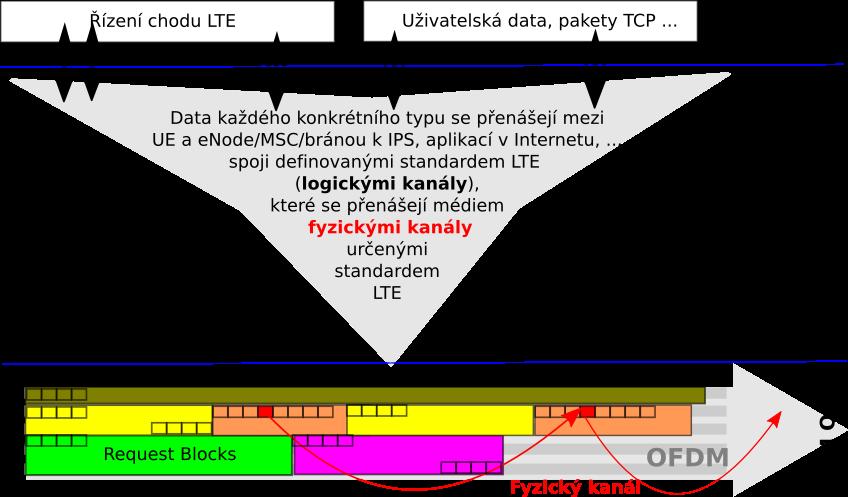

43 Komunikacn kan aly LTE Pres radiov e rozhran LTE se data pren as kan aly R uzn e typy kan al u segreguj r uzn e typy dat Kan aly jsou tr typ u Logick e kan aly { rozlisov an co, jak y typ dat, se pren as v AS: data, rzen, rozeslan e syst emov e zpr avy,... interface mezi RLC a MAC Transportn kan aly { jak se logick e kan aly pren as kter ymi fyzick ymi kan aly sifrovan,..., interface mezi MAC a fyzickou vrstvou Fyzick e kan aly { vlastn prenosov e kan aly, technologie pro prenos uzivatelsk ych dat a rdcch zpr av r adiov ym spojenm (OFDMA, SC-OFDMA) Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 42

44 Komunikacn kan aly LTE, logick e kan aly Logick e kan aly { co se pren as, sluzby poskytovan e vrstvou MAC pro vrstvu RLC Jsou dvojho typu: pro uzivatelsk a data (trac channel), pro rdic zpr avy (control channel) Rdic logick e kan aly mohou b yt spolecn e pro vsechny UE v bu nce (common) nebo dedikovan e pro jedno UE (dedicated) prklady: Broadcast Control Channel BCCH, Paging Control Channel PCCH, Common Control Channel CCCH, Dedicated Control Channel DCCH, Multicast Control Channel MCCH, Dedicated Trac Channel DTCH, Multicast Trac Channel MTCH Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 43

45 Komunikacn kan aly LTE, transportn kan aly Transportn kan aly { jak se logick e kan aly pren as fyzickou vrstvou, kter ymi fyzick ymi kan aly kan aly mezi MAC a PHY Broadcast Channel BCH, Downlink Shared Channel DL-SCH Paging Channel PCH, Multicast Channel MCH, Uplink Shared Channel UL-SCH, Random Access Channel RACH Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 44

46 Fyzick e kan aly LTE Mapov an do symbol u a sub-nosn ych OFDMA Jsou datov e a rdic Kan aly na downlink spojen, vybran e prklady kan aly jsou implementovan e ve specikovan em umst enm v RB PBCH, Physical Broadcast Channel, modulace QPSK { vysl an info pro UE o vlastnostech enb s periodou 40 ms PCFICH, Physical Control Format Indicator Channel, modulace QPSK { id form atov an OFDM symbol u v PDCCH PDCCH, Physical Downlink Control Channel { rdic zpr avy pro konkretn UE nebo skupinu UE PDSCH, Physical Downlink Shared CHannel { prenos uzivatelsk ych dat PHICH, Physical Hybrid-ARQ Indicator Channel, ACK/NACK prenosu dat na UL Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 45

47 Fyzick e kan aly LTE Kan aly na uplink spojen, vybran e prklady PUSCH, Physical Uplink Shared Channel { komplement kan alu PDSCH na uplink spoji, prenos uzivatelsk ych dat PRACH, Physical Random Access Channel { jedin e nesynchronizovan e vysl an UE v LTE, souperen PUCCH, Physical Uplink Control Channel { komplement PDCCH na uplink spoji rdic zpr avy z konkretn UE Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 46

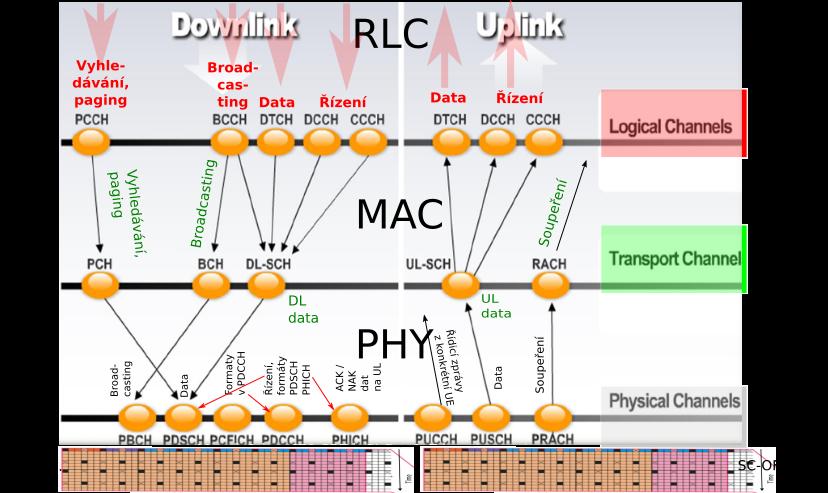

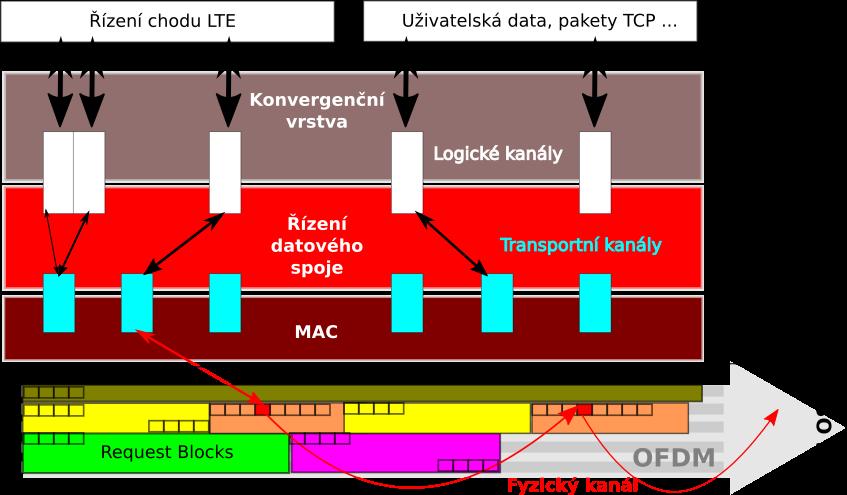

48 Komunikacn kan aly LTE Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 47

49 Technologie LTE OFDM Principy OFDM viz predn aska o metod ach MAC Pouzv a se na DL, pro vysl an z enb k UE Vysl an bez po mnoha uzkop asmov ych nosn ych sign alech napr. s srkou p asma 180 KHz msto toho aby se sign al rozprostrel pres cel e 5MHZ nosn e p asmo OFDM pouzv a pro vysl an pren asen ych dat velk y pocet uzkop asmov ych pod-nosn ych Z akladn zdroj DL spojeni v LTE lze zn azornit jako mrzku v caso-frekvencnm zobrazen Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 48

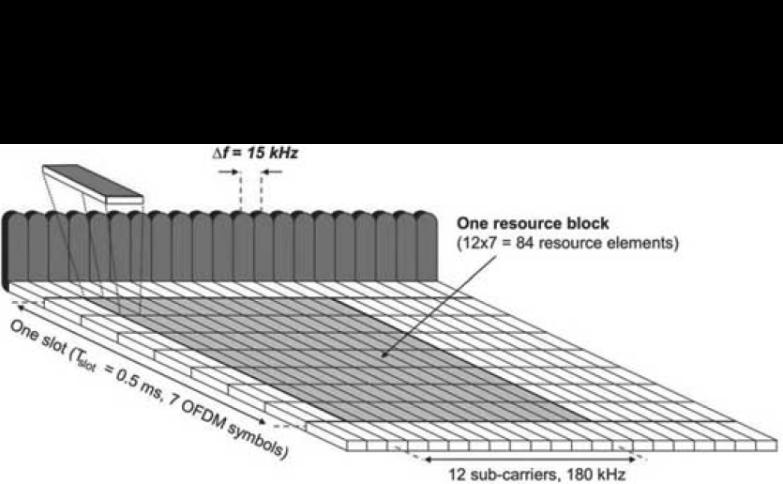

50 Technologie LTE OFDM Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 49

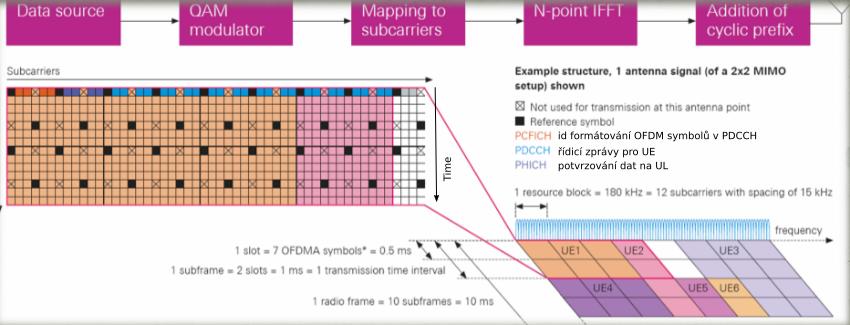

51 Technologie LTE OFDMA, ilustrace prid elen DL kan al u Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 50

52 Technologie LTE SC-FDMA Principy SC-FDMA viz predn aska o metod ach MAC Pouzv a se na UL, pro vysl an z UE k enb jedn a se o jinak k odovanou metodu OFDM je to metoda m ene n arocn a na energii seskupuj se RB tak, aby se snzily n aroky spotrebu energie, vysl a se z mobil u Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 51

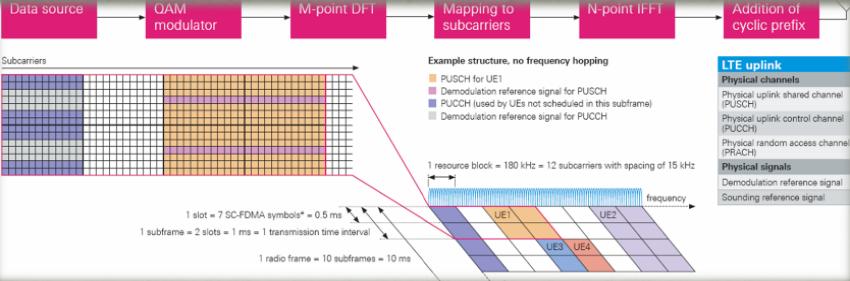

53 Technologie LTE SC-FDMA, ilustrace prid elen UL kan al u Jan Staudek, FI MU Brno PA151 Soudob e ste { Bezdr atov e (mobiln, bu nkov e) telekomunikacn syst emy 52
