1 Úvod do mobilních telekomunikačních sítí Jan Jerie Jan Jerie červen 2014

2 Standardizace

3 Standardizace 3GPP - The 3rd Generation Partnership Project Sdružení organizací, které vydávají doporučení a standardy pro telekomunikace např. 3GPP TS nebo TR Technical Specification/Request RFC vydává IETF a IESG (Internet Engineering Steering Group) Organizace vydává doporučení a standardy pro Internet Proč Internet? např. RFC Request For Comments K čemu standardizace Mnoho výrobců Mnoho operátorů Mnoho systémů

4 3GPP Phases and Releases Phase/release Description Freeze year Phase 1 GSM 1992 Phase 2 GSM 1995 Release kb/s, HSCSD 1997 Release 97 GPRS 1998 Release 98 AMR 1999 Release 99 EDGE, UTRAN 2000 Release 4 Split architecture 2001 Release 5 IMS with GERAN/UTRAN access, HSDPA 2002 Release 6 IMS with IP-CAN access, HSUSPA 2005 Release 7 IMS for NGN, Evolved HSPA 2007 Release 8 E-UTRAN, epc 2008 Release 9 E-UTRAN and epc improvement 2009 Release 10 LTE advanced 2011 Release 11 LTE, IMS improvements, M2M support 2013

5 Typy sítí a jejich vývoj

6 Základní typy sítí výhody, nevýhody Typ sítě nedefinuje použitou technologii, jde o princip fungování Přepínané okruhy Circuit Swiched (CS) Použito v prvních sítích až po GSM Neefektivní čerpání prostředků Omezená kapacita vzhledem k PS sítím Jednodušší na implementaci Přepínané pakety - Packet Switched(PS) Efektivnější využití prostředků V současné době založené na internetových protokolech Nižší pořizovací a provozní cena

7 Vývoj mobilních sítí a jejich služeb První sítě byly zaměřeny jen na hlasové služby, byly analogové a výhradně CS sítě 1910 Magnus Ericsson, 1924 První buňkové systémy se zónovým principem AT&T Buňkový systém s opakovaným využitím frekvencí 1969 Bell system První přenosný mobilní telefon

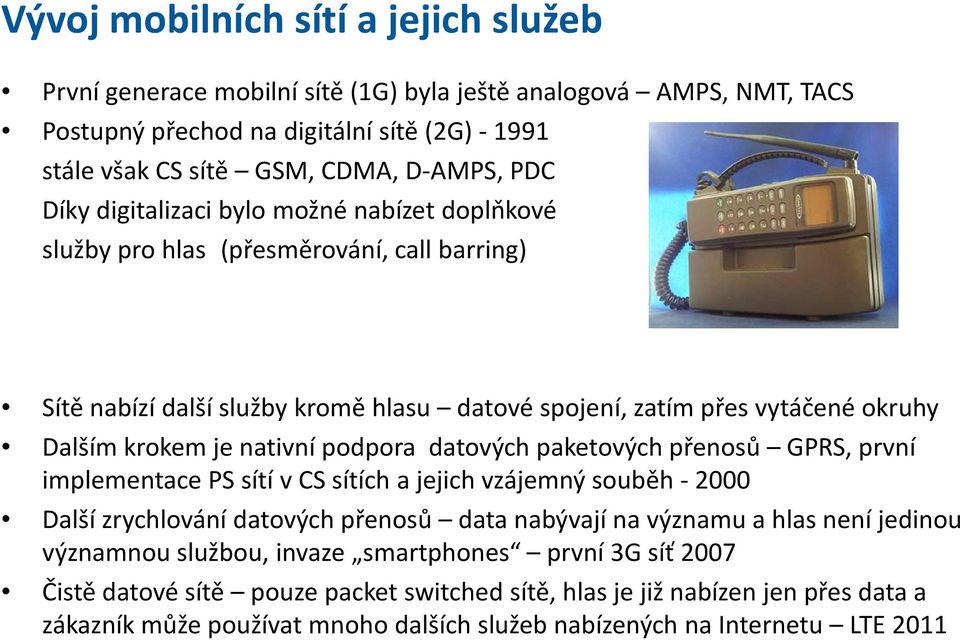

8 Vývoj mobilních sítí a jejich služeb První generace mobilní sítě (1G) byla ještě analogová AMPS, NMT, TACS Postupný přechod na digitální sítě (2G)-1991 stále však CS sítě GSM, CDMA, D-AMPS, PDC Díky digitalizaci bylo možné nabízet doplňkové služby pro hlas (přesměrování, call barring) Sítě nabízí další služby kromě hlasu datové spojení, zatím přes vytáčené okruhy Dalším krokem je nativní podpora datových paketových přenosů GPRS, první implementace PS sítí v CS sítích a jejich vzájemný souběh Další zrychlování datových přenosů data nabývají na významu a hlas není jedinou významnou službou, invaze smartphones první 3G síť 2007 Čistě datové sítě pouze packetswitchedsítě, hlas je již nabízen jen přes data a zákazník může používat mnoho dalších služeb nabízených na Internetu LTE 2011

9 Vývoj sítí z pohledu dat a datové rychlosti První buňkové sítě 1947, pouze hlas První mobil v roce 1973 NMT pouze hlas, analogová síť v USA AMPS GSM pouze hlas, první digitální síť GSM CSD první data v mobilní síti (9.6 nebo 14.4kbps) GSM GPRS první paketová data (až 52kbps) GSM EDGE -(až 384kbps) UMTS -3G síť až 384kbps UMTS HSPA (HSDPA, HSUPA) 14Mbps, HSDPA 84.4Mbps E-UMTS LTE 150Mbps, LTE advancedaž 326Mbps

10 Stavební bloky mobilní telekomunikační sítě

11 Hlavní funkční bloky telekomunikační sítě PLMN Public Land Mobile Network PSTN Public Switched Tephony Network ISDN Integrated Services Digital Network Corporate Customers korporátní zákazníci, velké firmy Nejsou zobrazeny všechny podpůrné systémy zajišťující billing, zákaznickou podporu atd.

12 Princip buňkových sítí Požadavkem je pokrýt téměř neomezený prostor omezeným počtem frekvencí Každá sousední buňka vysílá na jiné frekvenci, frekvence se opakují - viz barvy na obrázku Telefon přijímá více buněk najednou a vybírá si tu nejsilnější Pokrytí signálem se musí plánovat podle lokálních podmínek, signál se šíří různě terénem Hustota resp. velikost buněk se liší podle množství uživatelů v dané lokalitě, kapacita buňky je omezená Každá buňka má své ID CellIDa je rozdělena na 3 sektory

13 RAN Radio Access Network Rádiová síť má omezenou kapacitu a požadavky na přenosovou rychlost rostou, tak se hledají prostředky a algoritmy, jak co nejlépe využít frekvenční pásmo Metody rozdělení frekvenčního pásma pro vícenásobný přístup: Frekvenční dělení pásma FDMA Časové rozdělení frekvenčního pásma- TDMA

14 Radio Access network Kódové rozdělení pásma CDMA Ortogonálně frekvenční rozdělení pásma OFDM použití velkého množství nosných frekvencí (až tisíce)

15 RAN - modulace Modulace je proces, kterým dostaneme užitečnou informaci na nosný signál. Např. data na rádiový signál. Typy digitální modulace použité v mobilních sítích: ASK také AM je amplitudová modulace FSK také FM je frekvenční modulace PSK také PM je fázová modulace Pokud modulace umí přenést více stavů (bitů) najednou, tak hovoříme o více stavové modulaci např. QAM, 8PSK, 16PSK

16 Úvod do telekomunikačních a počítačových sítí Sítě jsou komplikovaný systém, stejně jako komplexní SW systém Je nezbytná dekompozice na jednotlivé funkční bloky V případě sítí obecně se použila dekompozice na jednotlivé hierarchické vrstvy Zbývá jen nadefinovat základní pravidla: Každá vrstva zajišťuje konkrétní funkci, poskytuje služby vyšší vrstvě a využívá služby nižší vrstvy Komunikují spolu vždy jen sousední vrstvy, nikdy nesmí komunikovat nesousední vrstvy spolu Vrstvy spolu komunikují formou žádostí (request) směr shora dolů a notifikací směr zespodu nahoru

17 Způsob komunikace vrstev Vrstvy spolu komunikují shora dolů nebo odspodu nahoru v rámci uzlu (např. PC, NB), hovoříme o tzv. vertikální komunikaci Účelem sítí je však komunikovat mezi uzly, této komunikaci říkáme, z pohledu vrstev, horizontální komunikace. Jedná se o logické spojení (logicallink). Jde o pomyslné (virtuální) spojení. Jediné skutečné spojení je na nejnižší fyzické úrovni Pravidlům horizontální komunikace jedné vrstvy mezi s sebou říkáme protokol Příkladem vrstevné architektury je klasická pošta

18 ISO-OSI model Jde o vrstevný model který definovalo standardizační doporučení CCIT pro počítačové sítě. De facto se neuchytil na rozdíl od nejrozšířenější implementace TCP/IP modelu ISO-OSI bylo příliš robustní a nepraktické. Na rozdíl od TCP/IP, které vznikalo od praktických základů TCP/IP je definované standardy IETF (RFC). Pro zjednodušení sloučil funkce některých vrstev ISO/OSI dohromady TCP/IP model je jeden z nejúspěšnějších síťových modelů, který vznikl na základě vojenské zakázky ARPANET (zadavatel DARPA)

19 TCP/IP, IPv4 versus IPv6 TCP je transportní protokol a používá k adresování číslo portu (asociace s číslem domu) IP je síťový protokol, který používá IP adresu (asociace s ulicí) IPv4 adresa např.: (32 bitů) Maximální počet adres je Adresy dochází a zařízení je stále více Řešením nedostatku IPv4 adres je IPv6 protokol Jedná se o rozšíření adres z 32 bitů na 128 bitů K dispozici je 3, e+38 adres Zápis IPv6 adresy je: 2001:0db8:85a3:08d3:1319:8a2e:0370:7334 TCP protokol je naprosto nezávislý na IPv4 nebo IPv6 což je důsledkem vrstevného modelu a jeho principů

20 Komunikace mezi uzly Každý uzel sítě vidí je do té vrstvy, která jej zajímá resp. je pro něj relevatní Koncové uzly musí rozumět všem vrstvám až po aplikační Směrovací uzly rozumí jen prvním třem vrstvám, protože zde probíhá směrování paketů (routování). Těmto prvkům se říká routery nebo L3 switche Časový průběh komunikace mezi uzly Spojově orientovaný (TCP) Nespojově orientovaný (UDP) client server UDP UDP

21 Přenosová síť Přenosová síť slouží k připojení radiové přístupové sítě ke core network systémům, které nabízí služby v mobilní síti Přenosová síť nejčastěji využívá radiové spoje v kombinaci s optickou sítí Provoz ze všech vysílačů se koncentruje do jedné hlavní síťě, které říkáme páteřní síť nebo také backbone

22 Technologie páteřní sítě Nejčastěji je to SONET nebo SDH technologie, obě fungují v optické síti. Jedná se o synchronní přenos dat a celá síť je synchronizována přesnými hodinami Trend je přenášet Ethernetpřímo v SONET nebo SDH technologii přímo. Trendem je vkládání Ethernetových rámců přímo do optického vlákna Ethernetje založen na asynchronním přenosu, je potřeba použít zapouzdřovací protokol zapouzdřování (encapsulation) je rozšířená technika pro přenos dat skrz sítě zapouzdřování (encapsulation) je rozšířená technika pro přenos dat skrz sítě určené pro přenos jiného obsahu nebo s jinou funkcí (velmi často vytvoření logické IP sítě nad jinou IP přenosovou sítí), často se také hovoří o tunelovacích protokolech

23 Hlas v mobilní síti, porovnání různých 3GPP verzí Hlas před R4 Hlas po R4

24 Data v mobilní síti, porovnání různých release 2,5G GPRS, EDGE 3G -UMTS

25 Bližší pohled na architekturu GSM BSC Base Station Controller MSC- Mobile Switching Centre HLR Home Location Register VLR Visitor Location Register EIR Equipment Identity Register GMSC GatewayMSC AuC Authentication Centre HLRje databáze všech účastníků GSM služeb, ukládá polohu terminálu VLRje dočasná databáze, kam se kopírují informace z HLR a doplňují dočasné informace např. o obsluhující ústředně Identifikace přístrojů a zákazníků v síti IMEI InternationalMobile EquipmentIdentity je číselný unikátní kód zařízení, který je přidělen výrobcem IMSI InternationalMobile SubcriberIdentity je číselný unikátní kód identifikující zákazníka a je uložen na SIM kartě SIM SubscriberIdentity Module je jednoduchý počítač (jednočip) a je v ní uloženo IMSI MSISDN Mobile SubscriberISDN Numberje telefonní číslo účastníka mobilních služeb. Není uloženo na SIM kartě, ale je namapovánona IMEI v HLR MSCje telefonní ústředna, která zajišťuje spojování hovorů mezi účastníky AuCje databáze bezpečnostních klíčů pro authentikaci uživatelů EIRje registr(databáze) identit ukradených přístrojů

26 Signalizace a uživatelská data v telekomunikačních sítích

27 Signalizace a uživatelská data Signalizace je soubor protokolů, které slouží k řízení provozu hovorů nebo dat. Logické části, která pracuje se signalizací říkáme Control plane Uživatelská data je soubor protokolů přenášejících uživatelské hovory a data. Logické části sítě přenášející uživatelská data říkáme User plane Až do 3GPP ReleaseR4 v roce 2001 byla signalizace vedena společně s uživatelskými daty. Po R4 došlo k oddělení signalizace a uživatelských dat Výhody oddělení signalizace od uživatelských dat: Snížení nároků na dimenzování systémů (uživatelských dat je výrazně více) Vyšší bezpečnost, signalizace jde jinou signálovou cestou než uživatelská data Centralizace řízení a decentralizace výkonových prvků Jednodušší změna konfigurace sítě pro nové požadavky

28 Signálové cesty Controlplane a User plane vytváří dvě různé logické sítě v jedné fyzické Datová signalizace v sítích GSM využívá částečně signalizaci hovorovou a částečně datovou Zdrojem signalizace může být terminál, prvek v rádiové síti a také prvek v corenetwork

29 Rodiny protokolů používaný v telekomunikacích Architektura GSM byla postavena na rodině protokolů SS7 určené pro digitální ústředny, nebyly založeny na základech IP Protokoly MTP1 až 3, SCCP, TCAP, MAP, CAP, INAP a ISUP Rozmach IP sítí způsobil výrazný pokles cen síťových zařízení a operátoři nechtěli provozovat dvě různé sítě (IP a SS7). Začalo se přemýšlet o přizpůsobení SS7 pro podporu IP sítí. Definovaly se nové protokoly SIGTRANpro přenos signalizace přes IP sítě Stále jde o přechodnou fázi. Finální fáze je poskytování telekomunikačních služeb výhradně na síti s přepínáním paketů, tedy IP sítě. Odtud také pojmenování služeb VoIP, MoIPatd.

30 Otázky a odpovědi Děkuji za pozornost
