1 NÁVRH NETKANÝCH GEOTEXTILIÍ PRO SEPARAČNÍ FUNKCI V DOPRAVNÍCH STAVBÁCH Ing. David Pauzar

2 Přehled funkcí GTXnw v dopravních funkce filtrační stavbách

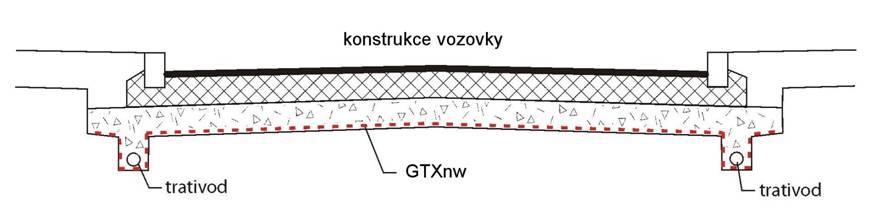

3 Přehled funkcí GTXnw v dopravních stavbách funkce drenážní

4 Přehled funkcí GTXnw v dopravních funkce ochranná stavbách

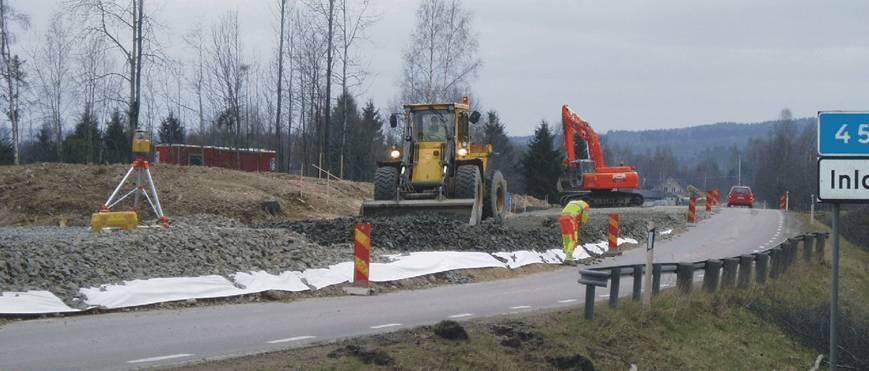

5 Přehled funkcí GTXnw v dopravních funkce separační stavbách

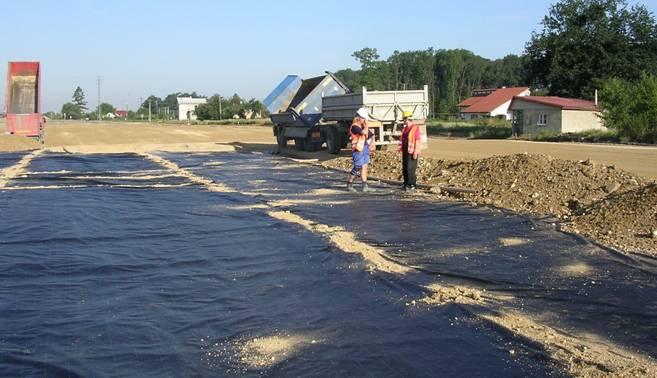

6 Materiály pro separační funkci: netkané textilie tkané textilie pletené textilie

7 Netkané geotextilie nižší pevnost, vysoká průtažnost

8 Tkané a pletené geotextilie vyšší pevnost, nízká průtažnost

9 GTXnw: vyšší index energie při stejné pevnosti

10 NÁVRH GTXnw PRO SEPARAČNÍ FUNKCI

11 CO OD GTXnw POTŘEBUJEME: zabránit průniku zrn skrz GTXnw ze separované konstrukce dosáhnout technických parametrů, které zajistí, aby se GTXnw nepoškodila

12 Zabránění průniku zrn Ox [mm] < d0 [mm] Odolnost proti poškození TP97: CBR > kn

13 VÝZKUM V OBLASTI NAVRHOVÁNÍ A APLIKACE GEOSYNTETIK německé min. dopravy - předpis TL GEOTEX E-StB 95 SINTEF a VTT - k.s. NorGeoSpec

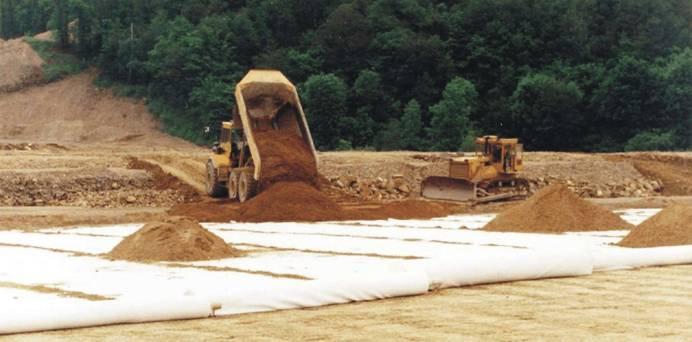

14 Pokládka a zahrnování nejrizikovější činnosti z hlediska možnosti poškození:

15 TL GEOTEX E-StB 95 německé ministerstvo dopravy Třída robustnosti GRK 1 5 CBR (kn) 0,5 1,0 1,5,5,5 Plošná hmotnost (g/m )

16 Způsob Namáhání stavbou pokládání AB1 AB AB AB AS1 AS AS AS AS5 GRK1 GRK GRK GRK GRK5 GRK GRK GRK GRK5 GRK GRK GRK5 GRK GRK5 AS druh zásypového materiálu AB způsob zasypávání a hutnění

17 SINTEF NorGeoSpec 00 VTT Vlastnosti Max. odchylka Požadovaná hodnota s 95% pravděpodobností Třídy NT 1 5 Min. tahová pevnost (kn/m) -10% Min. prodloužení při max. zatížení (%) -0% Max. hodnota při pádu kužele (mm) +0% Min. index energie (kn/m) 1,,1,,5 6,5 Min. propustnost VI H50 index(10 - m/s) -0% Max. velikost průliny (mm) ±0% 0, 0, 0, 0,15 0,15 Max. odchylka plošné hmotnosti ±1% ±1% ±10% ±10% ±10% Max. odchylka hodnoty CBR -10%

18 Podloží Podmínky stavby Doprava Maximální velikost částic (d max ) násypového materiálu (mm) d max < < d max < < d max < 500 d max > 500 měkké normální vysoká normální příznivé vysoká normální 5 pevné normální vysoká normální příznivé vysoká normální

19 Podloží měkké jíl se smyk. pevností 5 kpa a rašelina pevné tuhý jíl se smyk. pevností > 5 kpa, písek, štěrk

20 Podmínky stavby normální těžká stavební doprava, hutnění těžkou technikou, stavební doprava po vrstvě zásypu tl. do 0 cm, oválný a ostrohranný zásypový materiál příznivé max. 0 cm zrno zásyp. materiálu, tl. zásypové vrstvy > 1,5 x velikost zrna

21 Doprava vysoká > 500 vozidel / den normální < 500 vozidel / den

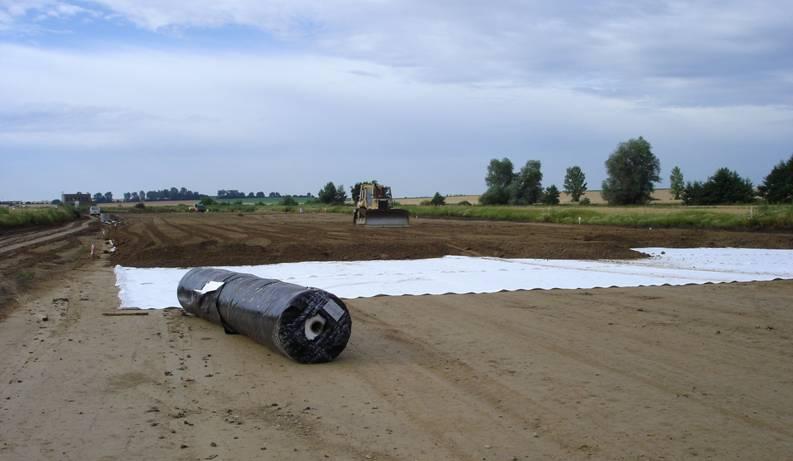

22 Stavba R508 Slavonín - Křelov (obchvat Olomouce) příklad použití GTXnw

23 Podloží: spraš zlepšená vápnem

24 Zásypový materiál: štěrkopísek 0-6

25 Podloží Podmínky stavby Doprava Maximální velikost částic (d max ) násypového materiálu (mm) d max < < d max < < d max < 500 d max > 500 měkké normální vysoká normální příznivé vysoká normální 5 pevné normální vysoká normální příznivé vysoká normální

26

27 Vlastnosti Max. odchylka Požadovaná hodnota s 95% pravděpodobností Třídy NT Netex S 00 Netex A 160 TT Min. tahová pevnost (kn/m) -10% (-0%) 10,5 (-10%) Min. prodloužení při max. zatížení (%) -0% 0 65 (±5%) Max. hodnota při pádu kužele (mm) +0% 6 10 (+mm) Min. index energie (kn/m),1,5 50 (±10%) 6 (+mm),6 Min. propustnost VI H50 index(10 - m/s) -0% Max. velikost průliny (mm) ±0% 0, Max. odchylka plošné hmotnosti ±1% 0,1 (±0,05mm) 50 (-15) 0,085 (±0,05mm) ±10% Max. odchylka hodnoty CBR -10% -0% -10%

28 Závěr Systém NorGeoSpec poskytuje vhodné vodítko pro navrhování GTXnw pro separační funkci v dopravních stavbách a podílí se tak na ekonomickém návrhu těchto staveb a na zajištění jejich dlouhodobé životnosti

29 Děkuji za pozornost
