Založení komunikace na velmi měkkém podloží
|
|
- Bohuslav Švec
- před 8 lety
- Počet zobrazení:
Transkript
1 Založení komunikace na velmi měkkém podloží Ing. Petr KOMÁREK
2 Základní údaje o projektu Název: Investor: Cíl: BOLSHAYA NEFT SPD SALYM PETROLEUM DEVELOPMENT (joint-venture Shell / Sibir Energy) těžba ropy v objemu 2 mil. tun / rok těžba ropy v objemu 6 mil. tun / rok Celk. rozpočet:více než 1 miliarda USD Doba realizace: Zaměstnáno: pracovníků
3 Dílčí projekt výstavby celoročních obslužných komunikací spojujících ropná pole v západním Salymu s federální dálnicí Ťumen - Neftějugansk
4 Dosavadní způsob výstavby
5 Dosavadní způsob výstavby
6 Dosavadní způsob výstavby
7 Dosavadní způsob výstavby
8 SALYM PETROLEUM DEVELOPMENT North CPF SPD Field camp # 2 USS Camp Comcorr Road (In construction) Pad 20 (Km 60) KMG Camp Km 54 G5 Sand Pit 3 Km 22 Winter Road 1B Bridge (Pyv-Yakh River) 4 Km 37 Winter Road 1A 5 Winter Road # 2 Bridge G2 Sand Pit Salym River Yuzhny Balik Camp 40 km from Salym Nefteyugansk Kut-Yakh Not to scale Km 0 Bridge (Vandras River) Salym Village DSU-4 Check Point Control hut K1 K2 2 Km 13 SPD Base camp 1 Federal Highway Comcorr road Winter road 1A 13 Km 29 Km Appendix 1 Mugen Security check point Tyumen Winter road 2 Winter road 1B 37 Km 23 Km
9 Hlavní údaje Délka trasy: Geologie: Zemní těleso: Zatížení: cca 50 km - jílovité zeminy a rašelina - podíl 1 až 7 m hlubokých bažin a mokřin činil 31 % z délky trasy - výška 1,2 až 3,0 m - sklon 1 : 3 během výstavby 500 x 2 nákladních vozů denně, osové zatížení 100 kn
10 Další požadavky - umožnit nepřetržitý provoz stavební techniky, a to i bez sezónní výluky -umožnit ještě před dokončením finálních vrstev transport vrtacích technologií - zajistit rychlost výstavby minimálně 300 m / den!!!
11 ZKUŠEBNÍ ÚSEK 3 varianty založení komunikace v bažinách! DŮLEŽITÉ! nepřetržitý monitoring včetně geodetického pozorování sedání
12 ZKUŠEBNÍ ÚSEK 1. varianta - odstranění původní zeminy - položení výztužné geotextilie na plocho - navezení a zhutnění materiálu zemního tělesa 2. varianta - zhotovení vrstvy z kmenů - navezení vyrovnávací vrstvy z lokální zeminy - položení výztužné geotextilie (po obou stranách založené do násypu) - navezení a zhutnění materiálu zemního tělesa
13 ZKUŠEBNÍ ÚSEK 3. varianta - navezení vyrovnávací pískové vrstvy na původní povrch - vyztužení násypu pomocí připravených panelů z geotextilie ŠTĚRK TKANÁ GEOTEXTILIE PP 100 TKANÁ GEOTEXTILIE PP 200 PÍSEK NEÚNOSNÉ PODLOŽÍ
14 VÝPOČET VÝZTUŽNÉ GEOTEXTILIE - kalkulace prováděna vždy pro danou geometrii zemního tělesa (výška, šířka v koruně, sklon) - pro daný materiál zemního tělesa (písek) - pro daný materiál podloží (jíl nebo rašelinu s danou soudržností, mocnost vrstvy)
15 VÝPOČET VÝZTUŽNÉ GEOTEXTILIE - byl ověřován koeficient únosnosti - dále koeficient bezpečnosti založení tělesa - pak odolnost proti poruše v kruhových smykových plochách - následně byla posouzena celková stabilita
16 VÝPOČET VÝZTUŽNÉ GEOTEXTILIE - z předchozího návrhu vyplynula minimální tahová pevnost geotextilie 23,1 kn/m při 5 % prodloužení - z ní byla po uplatnění redukčních koeficientů (creep, odolnost proti poškození při instalaci, odolnost okolnímu prostředí) stanovena skutečná min. tahová pevnost geotextilie 69,3 kn/m při 5 % prodloužení - ze sortimentu dodavatele pak byla vybrána tkaná geotextilie PP 200 (nominální pevnost 200 kn/m, pevnost při 5 % prodloužení 80 kn/m)

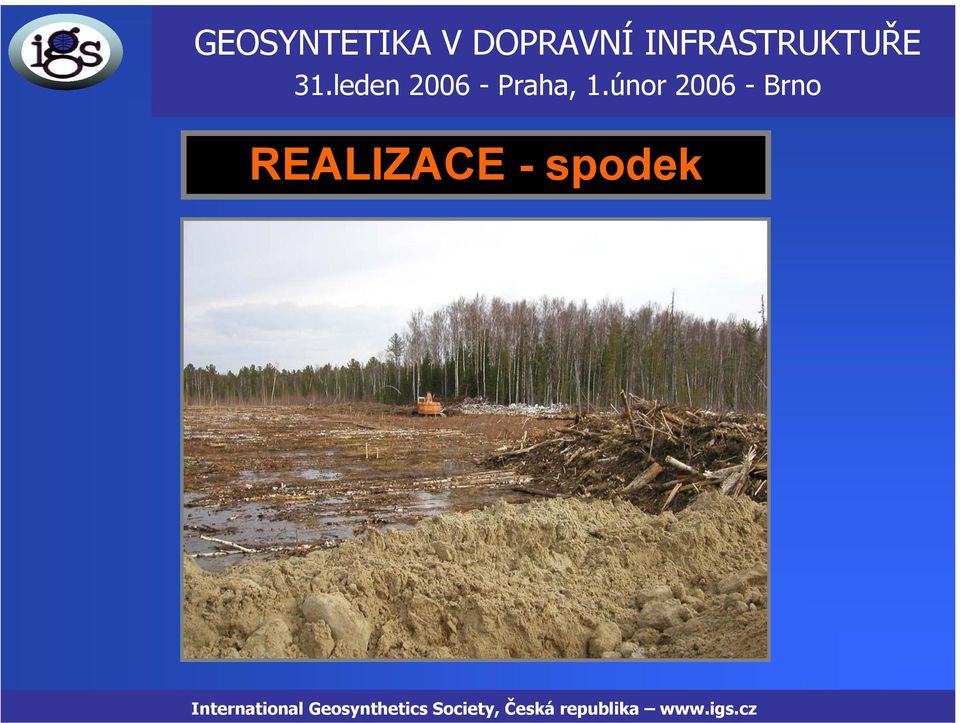

17 REALIZACE - spodek
18 REALIZACE - spodek
19 REALIZACE - spodek

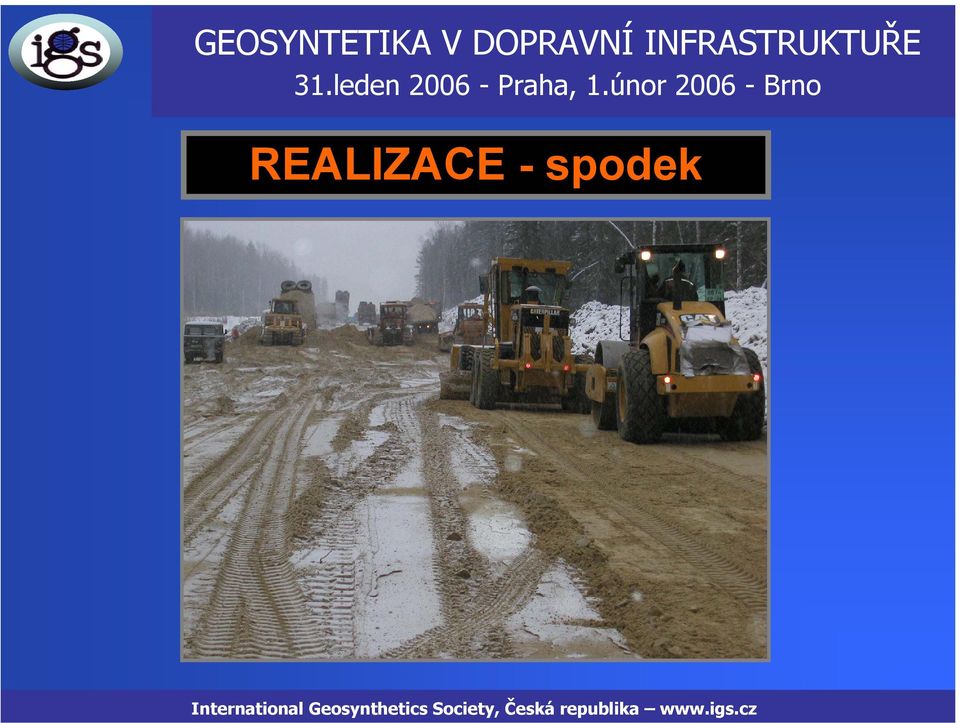

20 REALIZACE - spodek
21 REALIZACE - spodek
22 REALIZACE - spodek
23 REALIZACE - spodek
24 REALIZACE - bednění
25 REALIZACE - bednění
26 REALIZACE - bednění
27 REALIZACE - bednění
28 REALIZACE - bednění
29 REALIZACE - bednění
30 REALIZACE - bednění
31 REALIZACE panely 5,2 m 25,6 m 22 m
32 REALIZACE panely
33 REALIZACE panely
34 REALIZACE panely
35 REALIZACE panely
36 REALIZACE panely
37 EKONOMICKÉ POROVNÁNÍ % 69,7 % 52,2 % Varianta 1 Varianta 2 Varianta 3 porovnání provedeno na základě skutečných údajů od dodavatele stavby při realizaci zkušebních úseků do variant 1 a 2 nebyly zahrnuty náklady na materiál a pokládku geotextilie
38 RYCHLOST VÝSTAVBY m denně 90 m denně 300 m denně Varianta 1 Varianta 2 Varianta 3 rychlost výstavby pro varianty 1 a 2 je určena z průměrných statistických hodnot dosahovaných výstavbou v bažinatém terénu konvenčními metodami
39 REALIZACE horní vrstvy pro připomenutí: ŠTĚRK TKANÁ GEOTEXTILIE PP 100 TKANÁ GEOTEXTILIE PP 200 PÍSEK NEÚNOSNÉ PODLOŽÍ
40 REALIZACE horní vrstvy
41 REALIZACE horní vrstvy
42 REALIZACE horní vrstvy
43 REALIZACE horní vrstvy
44 REALIZACE horní vrstvy
45 REALIZACE horní vrstvy
46 REKAPITULACE Cesta za Velkou naftou : - byla dlouhá 50 km - trvala 18 měsíců - bylo použito m3 štěrku 1, m3 písku 1, m2 geotextilie
47 NAFTA NA KONCI CESTY
