Zvedací technika. Columbus McKinnon Corporation. Z v e d a c í a v á z a c í t e c h n i k a. JNČ s. r. o. O spoločnosti

Transkript

1 zvedací technika

2 Columbus McKinnon Corporation O spoločnosti Colombus McKinnon Corporation patří k světovým lídrům na poli manipulační techniky a má více než 130 roků zkušeností ve vývoji a výrobě jeřábových, zvedacích zařízení a vázací techniky. Ředitelství korporace se nachází v Amherste, New York a má výrobní závody ve Spojených státech, Evropě a Asii. Colombus McKinnon je na celém světě zastoupený velkým počtem dceřiných společností a také obchodními zástupci a partnery. Úspěch Columbus McKinnon začal výrobou řetězů a vázacích prostředků. Na začátku minulého století byla, k už tak široké nabídce produktů, přidána ještě ruční a motorizovaná zvedací zařízení. Dnes má korporace více než 3200 zaměstnanců na celém světě a ve Spojených státech je hlavním dodavatelem na trhu s jeřábovými, ručními a motorizovanými zvedáky, řetězy, vázacími prostředky a doplňky. Columbus McKinnon najdete na celém světě ve všech průmyslových a obchodních oblastech. Z důvodu stále se zvyšujících požadavků, Columbus McKinnon dosáhnul mezinárodního úspěchu díky realizaci nejvyšší úrovně bezpečnostních norem a norem kvality a také díky blízkému vztahu se zákazníky. Z v e d a c í a v á z a c í t e c h n i k a JNČ s. r. o. Partnerem Columbus McKinnon Corporation pro distribuci a servis pro Českou republiku je společnost JNČ s.r.o., se sídlem v Českých Budějovicích. Partnerem pro distribuci a servis pro Slovenskou republiku je dceřiná společnost JNČ, s.r.o. se sídlem v Cíferu (nedaleko Trnavy). Společnost JNČ s.r.o. má od roku 1992 bohaté zkušenosti v oblasti prodeje, servisu a revizí zvedací a vázací techniky. Kromě distribuce a oprav zvedacích zařízení obě společností také vyrábějí řetězové a lanové vázací prostředky. 2

3 Obsah Ruční zvedací zařízení CM Mustang 4-5 Pojezdy zvedacích zařízení (Kočky) CM Curve Roller 6 7 CM Beam Clamp 8 9 CM Heavy Roller Elektrické kladkostroje CM Shopstar CM Lodestar Ruční řehtačkové zvedáky CM Minilift CM Allstar Lanové a hřebenové zvedáky CM Capstan CM Cablepuller CM Bison INFO Reprodukce nebo kopírování katalogu může být provedeno pouze s písemným souhlasem Columbus McKinnon. Změna technických dat vyhrazena. Při objednávání se prosím informujte u našich prodejců. Za tiskové chyby neneseme odpovědnost. 3

4 Ruční zvedací zařízení CM Mustang Ruční řetězový kladkostroj se závěsným hákem Nosnost kg Díky své kompaktnosti, robustní, ale lehké konstrukci, je tento kladkostroj ideální pro všechny průmyslové oblasti. Vlastnosti: l Extrémně robustní konstrukce zaručí dlouhou životnost i v náročných podmínkách. l Zvýšená bezpečnost pomocí rychlé zátěžové brzdy, která zabezpečuje stabilitu a umístění břemene. l Ovládací a břemenový řetěz jsou vyrobené z pozinkované ocele a jsou odolné vůči korozi. Kalený břemenový řetěz je odolný vůči opotřebení. l Kvalitní břemenový a ovládací řetěz poskytuje lehké ovládání a umožňuje správné umístění břemene. l Jednoduchá a rychlá montáž a údržba není zapotřebí použití žádného speciálního nářadí. INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 4

5 Ruční zvedací zařízení Technické parametry Model EAN Nosnost Počet Rozměry Ovládací Čistá * kg pramenů řetězu síla řetězu hmotnost řetězu d x p pri WLL při zdvihu 3m mm dan kg CM Mustang 500 * x 15-T (8) 25 8,6 CM Mustang 1000 * ,3 x 19,1-T (8) 27 11,3 CM Mustang 1500 * ,1 x 21,2-T (8) 30 16,3 CM Mustang 2000 * x 24-T (8) 34 20,4 CM Mustang 3000 * x 30,2-T (8) 38 30,0 CM Mustang 5000 * x 21,2-V (10) 36 34,0 Rozměry Model CM Mustang CM Mustang CM Mustang CM Mustang CM Mustang CM Mustang A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm J, mm

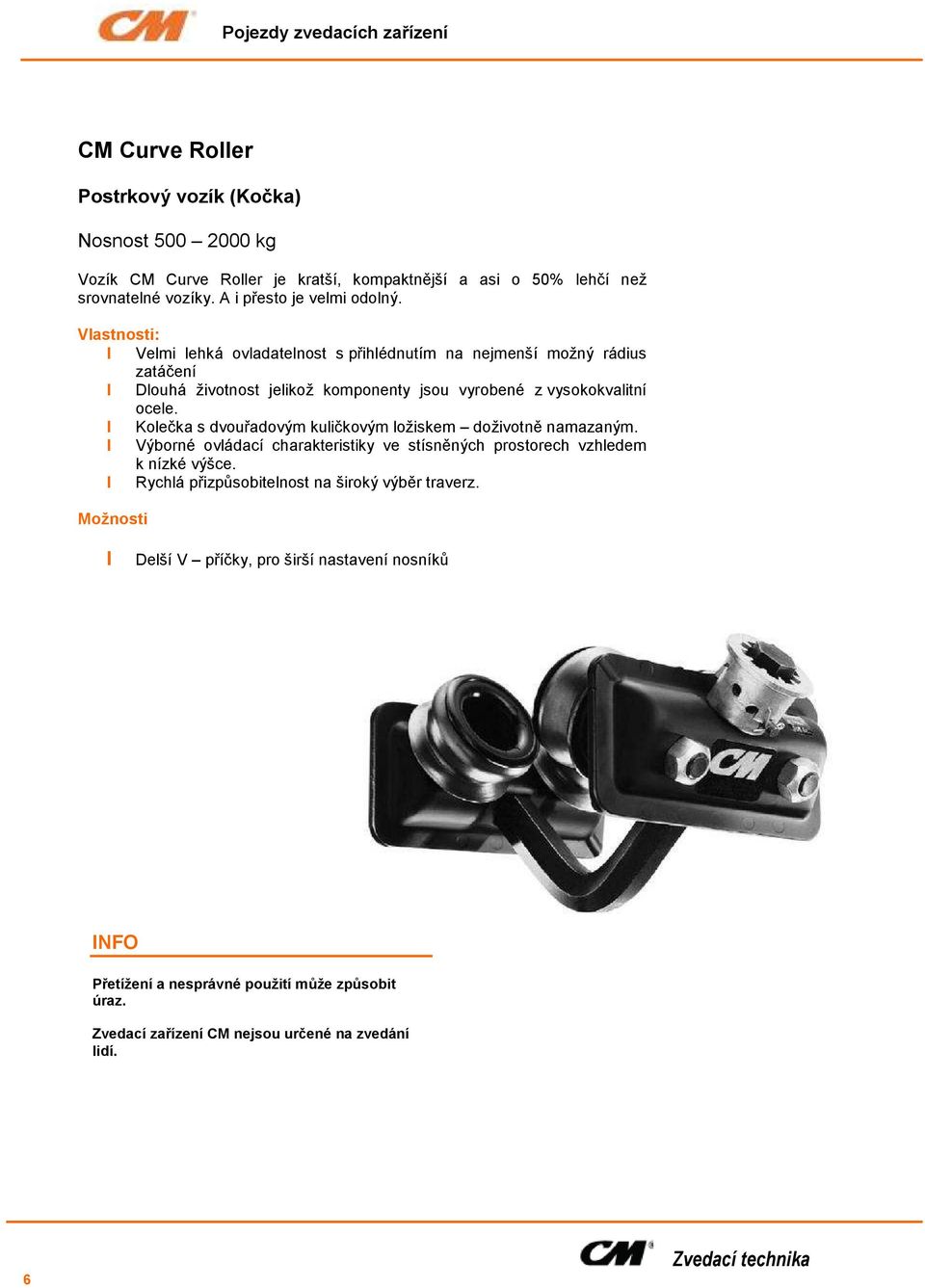

6 Pojezdy zvedacích zařízení CM Curve Roller Postrkový vozík (Kočka) Nosnost kg Vozík CM Curve Roller je kratší, kompaktnější a asi o 50% lehčí než srovnatelné vozíky. A i přesto je velmi odolný. Vlastnosti: l Velmi lehká ovladatelnost s přihlédnutím na nejmenší možný rádius zatáčení l Dlouhá životnost jelikož komponenty jsou vyrobené z vysokokvalitní ocele. l Kolečka s dvouřadovým kuličkovým ložiskem doživotně namazaným. l Výborné ovládací charakteristiky ve stísněných prostorech vzhledem k nízké výšce. l Rychlá přizpůsobitelnost na široký výběr traverz. Možnosti l Delší V příčky, pro širší nastavení nosníků INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 6

7 Pojezdy zvedacích zařízení Technické parametry Model EAN Nosnost Šířka Max. Min. Hmotnost * kg nosníku b hloubka nosníku radius zatáčení mm mm mm kg CM Curve Roller 500 * ,0 CM Curve Roller 1000 * ,5 CM Curve Roller 2000 * ,4 Rozměry Model CM Curve Roller CM Curve Roller CM Curve Roller B, mm C, mm D, mm E, mm F, mm G, mm H, mm J, mm K, mm l, mm M, mm N, mm P, mm

8 Pojezdy zvedacích zařízení CM Beam Clamp Závěsné zařízení Nosnost kg Závěsné zařízení CM Beam Clamp slouží jako závěsný bod, který je nastavitelný na různé šířky nosníků. Vlastnosti: l l l Rychlé upevnění pomocí závitové hřídele Široký rozsah nastavitelnosti Vysoká bezpečnost pomocí zajišťovacího zařízení INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 8

9 Pojezdy zvedacích zařízení Technické parametry Model EAN Nosnost Šířka Hmotnost * kg nosníku mm kg CM Beam Clamp 1000 * ,8 CM Beam Clamp 2000 * ,6 CM Beam Clamp 3000 * ,2 CM Beam Clamp 5000 * ,0 CM Beam Clamp * ,2 Rozměry Model CM Beam Clamp CM Beam Clamp CM Beam Clamp CM Beam Clamp CM Beam Clamp A min., mm A max., mm A1, mm A2, mm B1, mm B2, mm C, mm D, mm E, mm F1, mm F2, mm G1, mm G2, mm H, mm J1, mm J2, mm K1, mm K2, mm I, mm

10 Pojezdy zvedacích zařízení CM Heavy Roller Pojezd kladkostrojů s ručním ovládáním (kočka) Ovládání postrkem (P) či převodem (G) Nosnost kg Pojezdy CM Heavy Roller se používají na přesné umístění a lehké přesouvání velkých břemen zvedaných pomocí ručních nebo elektrických kladkostrojů. Bezpečnost pojezdů CM Heavy Roller je 5:1. Vlastnosti: l l l l Skvělé pohybové vlastnosti díky ocelovým kolečkám, která jsou namontovaná na předem namazaných uzavřených kuličkových ložiskách. Velká flexibilita pojezdy jsou nastavitelné na různé šířky nosníků a profilů. Vysoká bezpečnost založená na vybavení zařízení proti naklánění a zlomení koleček. Rychlé a přesné nastavení pomocí konzole se závity. Možnosti l l l l l Nárazníky Upevňovací zařízení: brza (v nezatíženém stavu) Ovládací řetěz odolný vůči kozori a kyselinám Verze odolná vůči korozi Vybavení odolné vůči jiskření INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 10

11 Pojezdy zvedacích zařízení Technické parametry Model EAN Nosnost Šířka Max. Min. Výkon při Hmotnost Hmotnost * kg nosníku b hloubka křivka dané netto s brzdou mm nosníku t zakřivení nosnosti *kg ** kg mm mm dan CM Heavy Roller P 500 * ,90 3 8,0 14,5 CM Heavy Roller P 1000 * ,90 6 9,0 17,0 CM Heavy Roller P 2000 * , ,0 24,0 CM Heavy Roller P 3000 * , ,0 41,0 CM Heavy Roller P 5000 * , ,0 58,5 CM Heavy Roller G 500 * ,90 3 9,7 16,2 CM Heavy Roller G 1000 * , ,2 19,2 CM Heavy Roller G 2000 * , ,0 26,0 CM Heavy Roller G 3000 * , ,4 44,6 CM Heavy Roller G 5000 * , ,8 62,3 * Čistá hmotnost Heavy Roller P: bez ovládacího řetězu ** Čistá hmotnost Heavy Roller G se zajišťovacím zařízením: bez ovládacího řetězu Rozměry Model A, mm D, mm D1, mm D2, mm F, (převodový) mm F1, mm H1, mm I (postrkový), mm I (převodový), mm I, mm L1, mm O, mm P (převodový), mm P1, mm P2, mm T, mm CM Heavy Roller P/G CM Heavy Roller P/G CM Heavy Roller P/G CM Heavy Roller P/G CM Heavy Roller P/G

12 Elektrické kladkostroje CM Shopstar Elektrický řetězový kladkostroj s nosným hákem Nosnost kg Kompaktní a lehké provedení činí z něho ideální zařízení, obzvláště pro montáž ve stavebním sektoru či různých odvětví průmyslu. Standardní provozní proud: Euro napětí 400 V, 3-fázové, 50 Hz. CM Shopstar je také dostupný jako 230 V, 1 fázový 50 Hz, a 110 V, 1 fáze, 50 Hz. Vlastnosti: l Hladký chod řetězu zajišťuje řetězové 10-ti zuby ozubené kolo. l Díky nízké stavební výšce a hmotnosti je jeho použití univerzální. l Robustní, práškovým nátěrem ošetřená hliníková konstrukce l Spolehlivá pojistka proti přetížení pomocí kluzné spojky. l Zvýšená bezpečnost díky ochrannému ovládání (48V) je standardem. Ochranné krytí řídícího spínače je IP 65. Motor je chráněný IP 54. l Standardně vybaven tepelnou ochranou proti přetížení motoru. Bezpečné držení břemene i v případě výpadku elektrického proudu pomocí elektromagnetické pružinové brzdy. l Zařízení 1 Am (30 % ED při max. zařízení) resp. 1 Bm (25 % ED při max. zatížení). Na přání mohou mít všechny modely zvýšený výkon (pozn.: změna nosnosti nebo pracovního cyklu). Možné dodat se zásobníkem řetězu Možnosti l Nerezový břemenový řetěz l Robustní zásobník řetězu INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 12

13 Elektrické kladkostroje Technické parametry Model EAN Nosnost Počet Rozměry Rychlost Motor Hmotnost Provozní * kg pramenů řetězu zdvihu zvedáku kg proud řetězu d x p m / min kw mm CM Shopstar * x 12,2 4 0,10 12,0 230 V / 1Ph / 50 Hz CM Shopstar * x 12,2 10 0,25 12,0 400 V / 3 Ph / 50 Hz CM Shopstar 250 * x 12,2 6 0,28 12,0 400 V / 3 Ph / 50 Hz CM Shopstar 500 * x 12,2 3 0,28 13,0 400 V / 3 Ph / 50 Hz Rozměry Model CM Shopstar 125 CM Shopstar 250 CM Shopstar 500 A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm I, mm J, mm X, mm Y, mm Z, mm

14 CM Lodestar Elektrický řetězový kladkostroj s nosným hákem, nebo integrovaným pojezdem Nosnost kg Elektrický kladkostroj CM Lodestar je známý svým robustním designem a vysokou kvalitou a je vhodné ho používat v těžkých podmínkách v různých odvětvích průmyslu. Ať už v provedení s hákem nebo s pojezdem, Lodestar dokázal, že je tím správným řešením pro nasazení v průmyslovém provoze. Prodáno bylo více než 1 milión kusů. Standardní provozní proud: 400V, 3-fázový, 50 Hz - Euro napětí. CM Lodestar je též dostupný jako 230V, 3-fázový, 50 Hz případně 230V, 1-fázový, 50 Hz nebo 110V, 1-fázový, 50Hz Vlastnosti: l Díky svému robustnímu, plně uzavřenému hliníkovému krytu, který chrání všechny mechanické i elektrické komponenty vůči vnějším vlivům, je Lodestar velmi odolný i přes svou malou hmotnost. l Ve vnitřku vestavěné, koncové spínače na ohraničení dráhy háku zabezpečují zvýšenou ochranu a delší životnost. l Standardní provozní proud: Euro napětí 400V, 3-fázové, 50 Hz. l Ochranné ovládání (48V) je standardem. l Ochranné krytí řídícího spínače je IP 65. l Tepelná pojistka proti přetížení je standardem. FEM klasifikace 2 m nebo lepší (ED 40% nebo lepší) poskytuje dlouhou životnost i při častém používání. l Skvělé rozměry kladkostroje umožňují práci i v stísněných podmínkách. l Jednoduše udržovatelná, doživotně mazaná převodovka. l 3-fázový jednorychlostní motor je přepínatelný pro dvě napětí. l Velmi snadno připojitelná a lehce udržovatelná konstrukce. l Břemenový hák s axiálním ložiskem. Možnosti: l Závěsný hák otoční o 90 l Pružný zásobní řetězu INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. Nosnost 3000 kg, 110 V, 1-fázový, 50 Hz pouze na poptávku. 14

15 Technické parametry Model EAN Nosnost Typ Rychlost Provozní * kg / rámu zdvihu proud počet pramenů m / min řetězu CM Lodestar 250 * / 1 C V / 1 Ph / 50 Hz CM Lodestar 250 * / 1 C V / 1 Ph / 50 Hz CM Lodestar 500 * / 1 F V / 1 Ph / 50 Hz CM Lodestar 500 * / 1 J V / 1 Ph / 50 Hz CM Lodestar 500 * / 1 F V / 1 Ph / 50 Hz CM Lodestar 500 * / 1 J V / 1 Ph / 50 Hz CM Lodestar 1000 * / 1 L V / 1 Ph / 50 Hz CM Lodestar 1000 * / 1 L V / 1 Ph / 50 Hz CM Lodestar 2000 * / 2 RR V / 1 Ph / 50 Hz CM Lodestar 2000 * / 2 RR V / 1 Ph / 50 Hz Model Rozměry Motor Čistá Čistá Čistá Čistá řetězu zvedáku hmotnost hmotnost* hmotnost* hmotnost* d x p kw provedení hák postrkový pojezd převodový poj. elektrický poj.** mm kg kg kg kg CM Lodestar 250 6,3 x 18,9 0, CM Lodestar 250 6,3 x 18,9 0, CM Lodestar 500 6,3 x 18,9 0, CM Lodestar 500 7,9 x 21,7 0, CM Lodestar 500 6,3 x 18,9 0, CM Lodestar 500 7,9 x 21,7 0, CM Lodestar ,9 x 21,7 0, CM Lodestar ,9 x 21,7 0, CM Lodestar ,9 x 21,7 0, CM Lodestar ,9 x 21,7 0, * Hmotnost se standardním zdvihem 3 m. Jiný zdvih na vyžádání. ** U dvourychlostní verze přídavná hmotnost 2 kg. Rozměry Model CM Lodestar CM Lodestar CM Lodestar 250 / / Typ rámu A, B, C, F J, L, JJ a AA a LL A, mm B, mm C, mm D, mm F, mm H, mm I, mm J, mm L, mm M, mm P, mm R*, mm AP, mm *Rozměry pro standardní 3 metrový zdvih. RR CM Lodestar, závěsný hák, jednopramenný 15

16 Ruční řehtačkové zvedáky CM Minilift Ruční řehtačkový zvedák Nosnost 250 a 500 kg Díky svému kompaktnímu provedení, lehké hmotnosti a jednoduchému přenášení je použití Miniliftu vhodné ve mnoha oblastech. Vlastnosti: l Lehko ovladatelný díky své nízké hmotnosti a kompaktnímu provedení. l Rychlé upevnění břemene pomocí zařízení pro uvolnění chodu řetězu. l Kvalitní břemenový a ovládací řetěz poskytuje hladký provoz a umožňuje správné umístění břemene. l Prodloužená životnost díky uzavřené konstrukci s ochranou proti prachu, vlhkosti a korozi. l Pohodlné ovládání a bezpečnost pomocí ergonomické, gumou potažené, páky. l Integrované vedení řetězu a vysoko-pevnostní pozinkovaný řetěz zajišťuje maximální bezpečnost a minimální opotřebení. l Kované závěsy a nosné háky jsou vyrobené z vysokolegované temperované ocele, odolné vůči stárnutí. Při přetížení se háky poddají a nezlomí se. INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 16

17 Ruční řehtačkové zvedáky Technické parametry Model EAN Nosnost Počet Rozměry Výška zdvihu Ovládací Hmotnost * kg pramenů řetězu při jednom síla řetězu při základním řetězu d x p stlačení páky pri WLL zdvihu mm mm dan kg CM Minilift 250 * x ,2 CM Minilift 500 * x ,8 Rozměry Model A min., mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm J, mm K, mm L, mm CM Minilift CM Minilift

18 Ruční řehtačkové zvedáky CM Allstar Ruční řehtačkový zvedák Nosnost kg CM Allstar je díky svojí krátké páce a minimální potřebné síle ideálním nástrojem pro stavební a průmyslové využití. Může být použitý na tahání, napínání a zvedání ve stísněných podmínkách. Vlastnosti: l Vysoká životnost a lehká hmotnost díky nárazuvzdorné lisované ocelové konstrukci, převodovce a krytu. l Brzdový systém Weston zaručuje spolehlivé ovládání břemene a jeho umístění. l Rychlé upevnění břemene, jelikož zařízení pro uvolnění chodu řetězu je možné ovládat jednou rukou. l Dodatečná ochrana vůči korozi rám je ošetřen práškovým nátěrem. l Větší bezpečnost daná soustavou dvou západek a dvojité vodící kladky l Pohodlné ovládání a bezpečnost pomocí gumou potažené páky l Jednoduchá a rychlá montáž a údržba, jelikož není potřeba použít žádné speciální nářadí. INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 18

19 Ruční řehtačkové zvedáky Technické parametry Model EAN Nosnost Počet Rozměry Ovládací Hmotnost * kg pramenů řetězu síla řetězu při základním řetězu d x p pri WLL zdvihu mm dan kg CM Allstar 750 * x 18-T (8) 15 7,0 CM Allstar 1500 * x 24-T (8) 23 11,0 CM Allstar 3000 * x 30-T (8) 35 21,0 Rozměry Model A, mm B, mm C, mm D, mm E, mm F, mm G, mm H, mm J, mm K, mm l, mm CM Allstar CM Allstar CM Allstar

20 Lanové a hřebenové zvedáky CM Capstan Ruční lanový naviják Ovládací síla 300 a 800 dan Díky své kompaktní konstrukci a jednoduchému připevnění, je ruční lanový naviják CM Capstan všestranně využitelný. Vlastnosti: l Těleso navijáku a lanový buben z robustní ocele zaručuje jeho všestranné využití. l Zvýšená odolnost a hladký chod lana díky bubnu uloženému na kluzném ložisku. l Čelní ozubená kola zaručují vysoký výkon i při malé vynaložené síle. l Bezpečná a přesná manipulace s břemenem, pomocí přesně nastavené brzdy l Jednoduchá obsluha otočnou klikou. INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 20

21 Lanové a hřebenové zvedáky Technické parametry Model EAN Tažná Tažná síla Ovládací Posun lana Poměr Hmotnost Doporučený Jmenovitá Délka Počet * síla vrchní kliky na otočku bez průměr pevnost lana vrstev 1. vrstva vrstva 1. vrstva kliky lana lana lana lana lana lana 1. vrstva lana min. max. lana dan dan dan mm kg mm kn m max. CM Capstan ,2 : 1 3,8 5 13, CM Capstan :1 10,1 8 34, Rozměry Model A B C D E F G H CM Capstan CM Capstan Lanové a hřebenové zvedáky 21

22 CM Cable Puller Lanový zvedák Tažná síla dan Lanový zvedák může být použitý jak v horizontální tak i vertikální pracovní poloze. Vynikající síla v porovnání s jeho hmotností z něho činí všestranný nástroj pro různá použití. Vlastnosti: l Lanový zvedák je vybavený souběžným čelisťovým mechanismem, což optimalizuje životnost čelisti a lana. l Ochranu proti přetížení zabezpečují střižné kolíky, které je v případě potřeby možné umístit pod břemeno. Náhradní kolíky jsou součástí dodávky. l Jednoduchá obsluha díky široké základně a velkému posunu lana na jeden záběr. l Lehká čištění přes otvor v horní části zařízení. Zvedák se jednoduše propláchne vodou l Díky svým malým rozměrům a nízké hmotnosti je lehce ovladatelný. l Speciálně flexibilní šesti-pramenné lano: jedna strana s hrotem pro lehké provlečení lana, druhá strana se zalisovaným okem a hákem. Možnosti: l vidlicový hák s pojistkou INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 22 Lanové a hřebenové zvedáky

23 Technické parametry Model EAN Nosnost Posun lana Síla páky Délka Průměr Hmotnost Hmotnost * kg lana při páky lana bez lana lana dvojzáběru mm kg kg / m mm kg mm CM Cable Puller 800 * ,4 7 0,29 CM Cable Puller 1600 * / ,5 14 0,53 CM Cable Puller 3200 * / ,0 21 1,0 Rozměry Model CM Cable Puller CM Cable Puller CM Cable Puller L, mm H, mm H1, mm B, mm B1, mm Lanové a hřebenové zvedáky 23

24 CM Bison Hřebenový zvedák Nosnost kg CM Bison je možné použít jako oporu a podpěru břemena. Břemeno je možné zvedat na hlavě nebo boční patkou zvedáku. Bočné packy jsou určené k jeho přesnému umístění. Ozubení je navrženo tak, aby na ovládání bylo potřeba vyvinout minimální sílu. Vlastnosti: l Pomocí brzdy je břemeno spolehlivě držené v jakékoliv poloze. l Sklopná bezpečnostní klika zaručí bezpečné a ergonomické ovládání. l Díky optimálně navržené převodovce je při minimální síle vyvinuté na páku vykonaný potřebný zdvih. l Velký spodní podstavec zabezpečuje dobrou stabilitu zvedáku. INFO Přetížení a nesprávné použití může způsobit úraz. Zvedací zařízení CM nejsou určené na zvedání lidí. 24 Lanové a hřebenové zvedáky

25 Technické parametry Model EAN Nosnost Max. výška Ovládací Hmotnost * kg zdvihu síla kg dan CM Bison 1500 * ,0 CM Bison 3000 * ,0 CM Bison 5000 * ,0 CM Bison * ,0 Rozměry Model CM Bison CM Bison CM Bison CM Bison A, mm B1, mm B2, mm b5, mm G, mm h1, mm h2, mm h5, mm L1, mm L2, mm

26 Česká Republika JNČ s. r. o. Novohradská České Budějovice Telefón: Fax: CM CZ 26
