SERVICE ADVISORY SA-11

Transkript

1 PŘEDMĚT: Tento dokument se věnuje různým opravám Sestavy sběrače, a to: VÝMĚNĚ SESTAVY BLOKU KARTÁČŮ VÝMĚNĚ BLOKU KARTÁČE VÝMĚNĚ KARTÁČE OBSAH: Strana: I. OBECNĚ 1 II. NÁZVOSLOVÍ 1 III. SEZNAM NÁŘADÍ 3 IV. VÝMĚNA SESTAVY BLOKU KARTÁČŮ 4 V. VÝMĚNA BLOKU KARTÁČE 6 VI. VÝMĚNA KARTÁČE 9 I. OBECNĚ A. Oprava sestavy sběrače výměnou sestavy bloku kartáčů, bloku kartáče, nebo výměnou kartáče není pravidelná údržba. Provádí se pouze v případě poškození, či nefunkčnosti sestavy sběrače. B. Společně s tímto dokumentem používejte Instalační a provozní příručku vrtule (Installation and operational manual) E-1500; EN-1320; EN-1366 (dle vrtule). C. Uživatel je odpovědný za udržování platného stavu tohoto dokumentu dle vydávaných změn. Platná revize tohoto dokumentu je volně k dispozici na II. NÁZVOSLOVÍ Sestava sběrače se skládá ze sestavy bloku kartáčů, konzoly a spojovacího materiálu. Volitelně může být Sestava sběrače doplněna i o čidlo otáček. Obr.1 Sestava sběrače (např. 4-dráhová) Page : 1

2 Sestava bloku kartáčů se skládá z několika bloků kartáčů, podložek a spojovacího materiálu. Obr.2 Sestava bloku kartáčů (např. 3-dráhová) Blok kartáče se skládá z tělesa bloku kartáče, kartáče, pružiny, šroubu, pojistné podložky a případně izolační podložky, je-li namontována. Obr.3 Blok kartáče Kartáč (náhradní) se skládá z vlastního uhlíku s vodící tyčkou a vodičem, izolační trubičkou, kabelovým okem a samolepkami s vyznačenými písmeny. Obr.4 Náhradní kartáč bez kabelového oka, izolační trubičky a samolepky Page : 2

3 III. SEZNAM NÁŘADÍ - Štípací kleště pro přestřihnutí pojišťovacího drátu na šroubech sběrače na reduktoru motoru a pro přestřižení kabelu kvůli vyjmutí poškozeného kartáče z tělesa bloku kartáče - Montážní kleště pro zajištění šroubů pojišťovacím drátem - 1x Stranový klíč č.8 a 1x ráčna s nástrčnou hlavicí č.8 (nebo jiný vhodný klíč např.trubkový) - 1x Křížový šroubovák typu PH2-1x Momentový klíč (s rozsahem od 0 Nm) s nástrčnou hlavicí č.8 pro dotažení sestavy bloku kartáčů ke konzole - Krimpovací kleště pro montáž kabelového oka při výměně kartáče - Gumička na zajištění kartáče, nebo např.papírová lepicí páska Page : 3

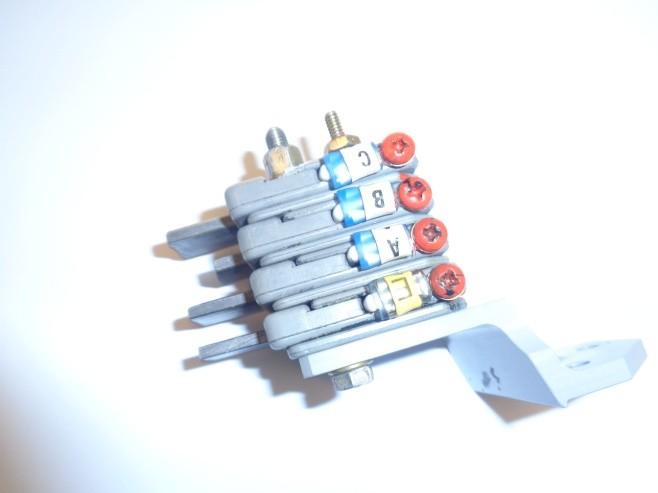

4 IV. VÝMĚNA SESTAVY BLOKU KARTÁČŮ 1. OBECNĚ A. Tato část obsahuje postup pro výměnu sestavy bloku kartáčů. Obr.5 Poškozená sestava sběrače na reduktoru motoru (např. 3-dráhová) 2. POSTUP DEMONTÁŽE A MONTÁŽE A. Demontujte poškozenou sestavu sběrače z reduktoru motoru z důvodu snadnější výměny poškozené sestavy bloku kartáčů za novou. Obr.6 Demontovaná poškozená sestava sběrače (např. 4-dráhová) B. Uvolněte dva M5 šrouby se samojistnými maticemi (viz červené šipky na obr.7) a oddělte sestavu bloku kartáčů od konzoly (Poznámka: nepovolujte nízké matice na tenčích šroubech (No.6-32 UNC = cca ø3,5mm) došlo by k uvolnění jednotlivých bloků kartáčů a jejich vzájemnému posunutí). Page : 4

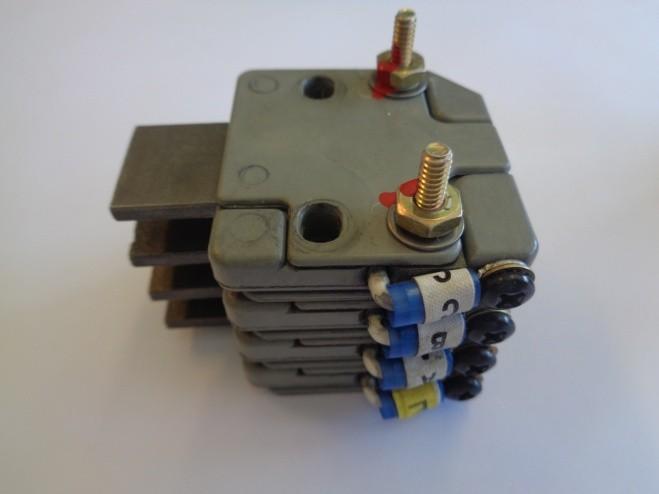

5 Obr.7 Pro rozebrání sestavy sběrače rozmontujte šipkami označené šroubové spoje C. Namontujte novou, či opravenou sestavu bloku kartáčů na původní konzolu za pomocí původního spojovacího materiálu, jestliže nebyl poškozen. Šroubový spoj plně nedotahujte a dále postupujte podle Instalačního a provozního manuálu dané vrtule oddíl Montáž elektr. sběrače. Obr.8 Nová sestava bloku kartáčů Obr.9 Původní Konzola s původním montážním materiálem Obr.10 Sestava sběrače s vyměněnou sestavou bloku kartáčů Page : 5

6 V. VÝMĚNA BLOKU KARTÁČE 1. OBECNĚ A. Tato část obsahuje postup pro výměnu bloku kartáče. Obr.11 Poškozený 3-dráhový Blok kartáčů Obr.12 Poškozený 4-dráhový Blok kartáčů 2. POSTUP DEMONTÁŽE A MONTÁŽE A. Demontujte poškozený Blok kartáčů ze Sestavy sběrače dle IV. kapitoly v tomto dokumentu. B. Uvolněte dva šroubové spoje (viz červené šipky na obr.13) a vyjměte všechny poškozené bloky kartáčů. Obr.13 Pro rozebrání sestavy bloku kartáčů je potřeba uvolnit tyto šroubové spoje Obr.14 Poškozené bloky kartáčů, které je potřeba vyměnit Page : 6

7 C. Poškozené bloky kartáčů lze vyměnit za stejně označené tzn. A za A ( A P/N 3E ), B za B ( B P/N 3E ) a C za C ( C P/N 3E ), nebo jakýkoliv za univerzální s P/N 3E (poté je nutné označit blok kartáče na kabelové oko správným písmenem pomocí dodaných samolepek). Obr.15 Nové náhradní bloky kartáčů A B C Obr.16 Nový univerzální náhradní blok kartáče P/N 3E D. Opětovně smontujte Sestavu bloku kartáčů podle Obr.17. Obr.17 Sestava bloku kartáčů 4-dráhový a 3-dráhový Pozice Název Označení 1 Blok kartáče 3E Blok kartáče 3E Blok kartáče 3E Blok kartáče 3E , nebo 3E , nebo 3E , nebo 3E Podložka 4E Podložka 4E Šroub MS24693-S36 8 Matice MS Šroub MS24693-S40 10 Podložka NAS1149CN632R (AN960C6) 11 Vějířová podložka MS Popisová smršťovací trubička, nebo samolepka - Page : 7

8 Sestavu bloku kartáčů smontujte pomocí křížového šroubováku a stranového klíče tak, že si opřete zadní část bloku kartáčů o rovnou a pevnou desku. Viz obr.18 Obr.18 Sestavu bloku kartáčů montujte na rovné a pevné desce Poznámka: Při dotahování dbejte na to, aby Sestava bloku kartáčů byla dotažena, ale zároveň, aby nedošlo k přetažení šroubových spojů a následné destrukci tělesa bloku kartáče, který je nejblíže podložkám a matici (viz obr.14). Doporučený utahovací moment je 1Nm. E. Smontujte sestavu sběrače dle IV. kapitoly v tomto dokumentu. Page : 8

9 VI. VÝMĚNA KARTÁČE 1. OBECNĚ A. Tato část obsahuje postup pro výměnu kartáče. Obr.19 Modul kartáče s poškozeným kartáčem Obr.20 Poškozený kartáč 2. POSTUP DEMONTÁŽE A MONTÁŽE A. Demontujte sestavu bloku kartáčů ze sestavy sběrače dle IV. kapitoly v tomto dokumentu. Dále demontujte blok kartáče s poškozeným kartáčem z bloku kartáčů dle V. kapitoly v tomto dokumentu. Obr.21 Blok kartáče s poškozeným uhlíkem sběrače B. Vyšroubujte šroubek, který přidržuje kabelové oko (viz obr.22). Poté zamáčkněte uhlík do tělesa bloku kartáče a povytáhněte vodič z tělesa bloku kartáče, aby šel kabel snadněji přestřihnout. Přestřihněte kabel za kabelovým okem (viz obr.23). Page : 9

10 Obr.22 Odšroubování kontaktu kabelu kartáče Obr.23 Odstřižení kabelového oka C. Vytáhněte poškozený uhlík sběrače z tělesa bloku kartáče, včetně vodící tyčky a případných odlomených částí uhlíku. Uvnitř tělesa bloku kartáče musí zůstat pouze pružina (viz obr.25). Obr.24 Těleso bloku kartáče s vyjmutým kartáčem a odstřihnutým očkem kontaktu Obr.25 Prázdné těleso bloku kartáče s pružinou uvnitř D. Poté si připravte nový náhradní kartáč 3E (od firmy Goodrich). Obr.26 Náhradní kartáč 3E Page : 10

11 E. Nasaďte izolační trubičku na vodiče kartáče a snažte se jí dotlačit, co nejvíce ke kartáči. Jestliže jde vodič kartáče špatně protáhnout izolační trubičkou, je možno použít niť. Niť provlečte mezi vodiči kartáče a provlečte jí skrz izolační trubičku. Poté provlečte vodič kartáče skrz izolační trubičku. Obr.27 Kartáč s navlečenou izolační trubičkou Obr.28 Kartáč před navlečením izolační trubičky pomocí nitě F. Pro usnadnění montáže ohněte vodič kartáče dle obr.29. Poté vložte kartáč do tělesa bloku kartáče podle obr.30. Dbejte, aby vodící tyčka byla v pružině a zároveň aby vodič kartáče vylezl ven z otvoru pro vodič kartáče - viz modrá šipka v obr.30. Obr.29 Doporučené zahnutí vodiče kartáče před montáží Obr.30 Vložení kartáče do tělesa bloku kartáče Page : 11

12 G. Kartáč zamáčkněte, aby byl celý schovaný v tělese bloku kartáče a zajistěte ho proti vysunutí pomocí gumičky, nebo např. papírové lepicí pásky. Poté je nutno povytáhnout vodič z izolační trubičky a případně izol.trubičku zakrátit tak, aby délka holého vodiče byla 4,76mm (viz obr.31). Obr.31 Příprava vodiče kartáče pro nakrimpování kabelového oka H. Nakrimpujte kabelové oko pomocí krimpovacích kleští tak, aby dosedací část kabelového oka seděla na tělesu bloku kartáče (viz obr.32). Poté odmastěte izolaci kabelového oka pomocí technického benzinu a nalepte na kabelové oko patřičnou samolepku s označením kontaktu. Obr.32 Poloha kabelového oka Obr.33 Krimpování kabelového oka Obr.34 Odmaštění kabelového oka Obr.35 Nalepení značící samolepky Page : 12

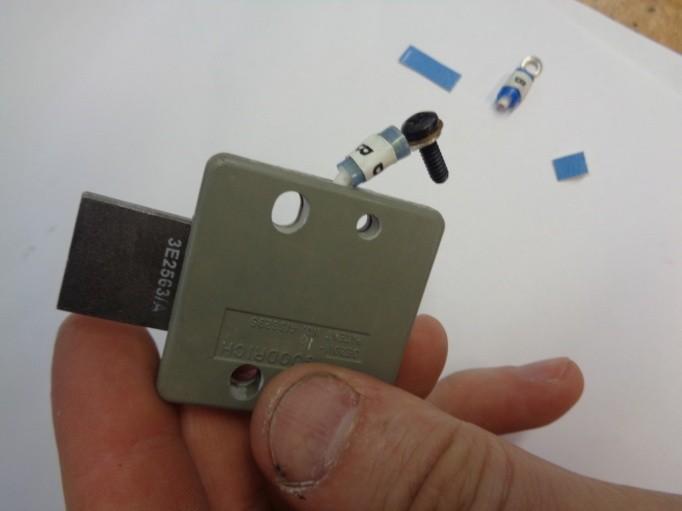

13 I. Uvolněte zajištění kartáče, aby šlo kabelové oko zašroubovat zpátky do tělesa bloku kartáče (viz obr.36). Zašroubujte kabelové oko pomocí původního šroubku a pojistné podložky (viz obr.37). Obr.36 Uvolnění kartáče a příprava zajištění vodiče kartáče Obr.37 Zajištění vodiče kartáče J. Vyzkoušejte chod bloku kartáče tak, že několikrát zmáčknete kartáč do tělesa bloku kartáče. Chod kartáče musí být plynulý. K. Nyní opravenou sestavu bloku kartáčů smontujte podle V. kapitoly tohoto dokumentu a sestavu sběrače podle IV. Kapitoly tohoto dokumentu. Page : 13
