8. Elektronika. 8. Elektronika. Written By: Josef Prusa manual.prusa3d.com/ Page 1 of 16

Rozměr: px
Začít zobrazení ze stránky:

Download "8. Elektronika. 8. Elektronika. Written By: Josef Prusa manual.prusa3d.com/ Page 1 of 16"

Transkript

1 8. Elektronika Written By: Josef Prusa 2018 manual.prusa3d.com/ Page 1 of 16

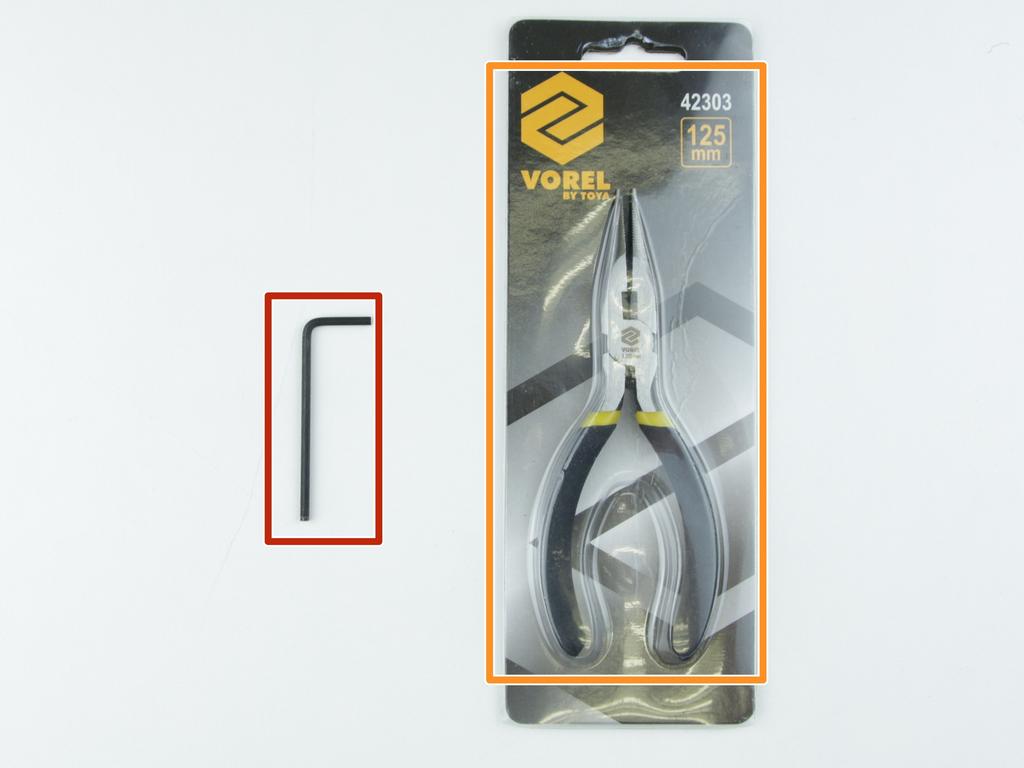

2 Step 1 Potřebné nářadí 2,5mm inbusový klíč Malé kombinované kleště 2018 manual.prusa3d.com/ Page 2 of 16

3 Step 2 3D vytištěné díly Rambo-cover-base (základ krytu elektroniky) - nová verze Rambo-cover-base (základ krytu elektroniky) - starší verze Rambo-cover-door (dveře krytu elektroniky) Rambo-cover-hinge top (horní pant krytu elektroniky) Rambo-cover-hinge bottom (spodní pant krytu elektroniky) Díly krytu se mohou mírně lišit od obrázků manual.prusa3d.com/ Page 3 of 16

4 Step 3 Příprava dvířek krytu elektroniky Vložte matku M3nS (1 ks) do otvoru co nejhlouběji. Pro vložení matky použijte šroubovák. Step 4 Identifikace montážního bodu A Šrouby M3x10 (2 ks) Použijte vyznačené otvory manual.prusa3d.com/ Page 4 of 16

5 Step 5 Dvířka krytu elektroniky V dalším kroku využijte vyznačený otvor. Pomocí šroubu M3x10 (1 ks) a 2,5mm inbusu přišroubujte spodní pant krytu elektroniky. Na pant nasaďte dvířka krytu elektroniky. Step 6 Příprava montáže horního pantu dvířek Šroub M3x10 (1 ks) Horní pant krytu elektroniky Vložte šroub M3x10 do pantu. Posuňte vyhřívanou podložku co nejvíce směrem k LCD panelu pro lepší přístup. Nasaďte dvířka krytu elektroniky na spodní pant a nasuňte horní pant na své místo. Připevněte horní pant do vyznačeného otvoru. Zašroubujte horní pant do rámu manual.prusa3d.com/ Page 5 of 16

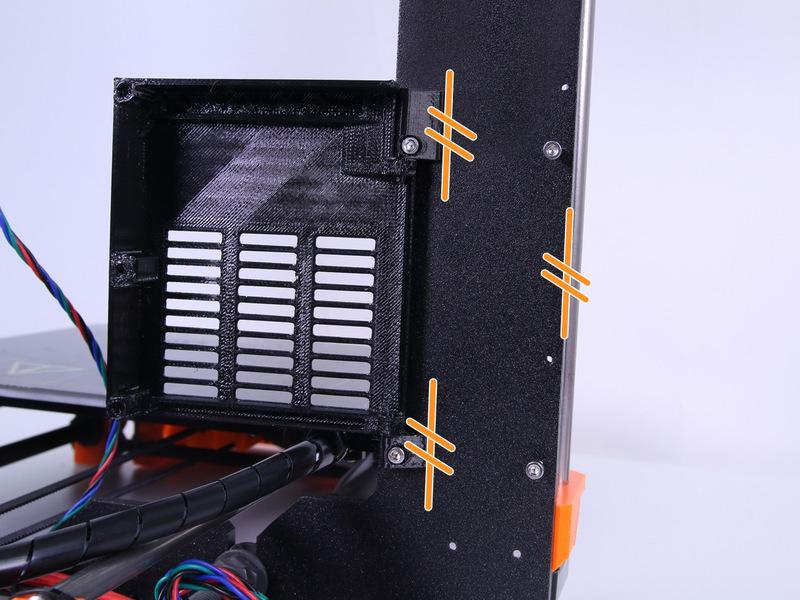

6 Step 7 Svislost pantů Ujistěte se, že jsou oba panty ve svislé poloze a rovnoběžné s hranou rámu. Step 8 Příprava základu krytu elektroniky K dispozici jsou dvě verze krytu elektroniky: Nová verze bez ventilace zad. Vložte matky M3n (4 ks) do otvorů. Starší verze s ventilací zad. Vložte matky M3n (4 ks) do otvorů. V následujících krocích je využita starší verze, ale jejich funkčnost je stejná manual.prusa3d.com/ Page 6 of 16

7 Step 9 Příprava elektroniky Šrouby M3x10 (4 ks) Zasuňte elektroniku do základu krytu elektroniky a zajistěte na místě šrouby M3x10. Použijte kombinované kleště pro snadnější umístění šroubů. Step 10 Nasazení základu krytu elektroniky Nacvakněte základ krytu elektroniky. Nasuňte kabeláž osy X do otvoru. Dotáhněte šroub pomocí 2,5mm inbusu manual.prusa3d.com/ Page 7 of 16

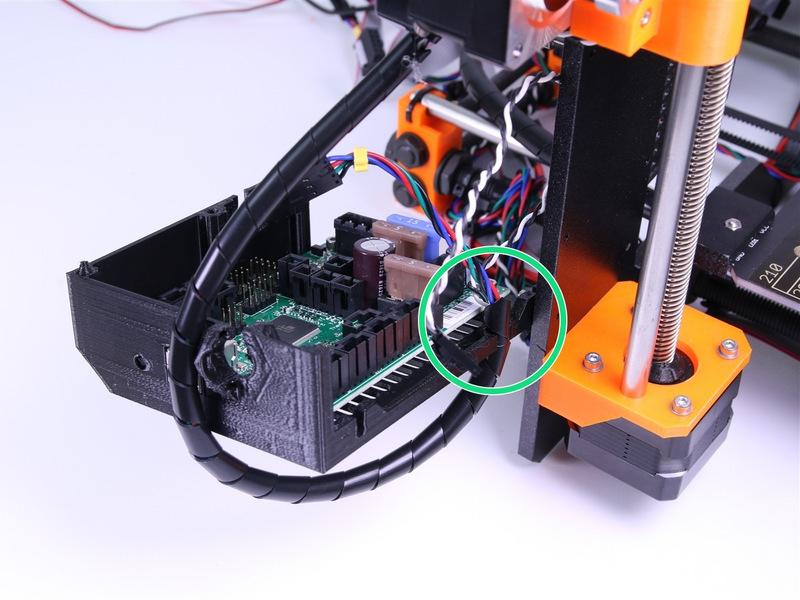

8 Step 11 Dokončení základu krytu elektroniky Nasuňte kabeláž osy X skrz kryt elektroniky a zároveň připojte základ krytu elektroniky k rámu (viz obrázek). Před utažením krytu se ujistěte, že kabely od motoru a koncového spínače dosáhnou k hornímu okraji desky RAMBo. Kroucená bužírka musí vést do krytu elektroniky, tak aby držela uvnitř po dotažení šroubů k rámu. Pomocí 2,5mm inbusu dotáhněte základ krytu elektroniky manual.prusa3d.com/ Page 8 of 16

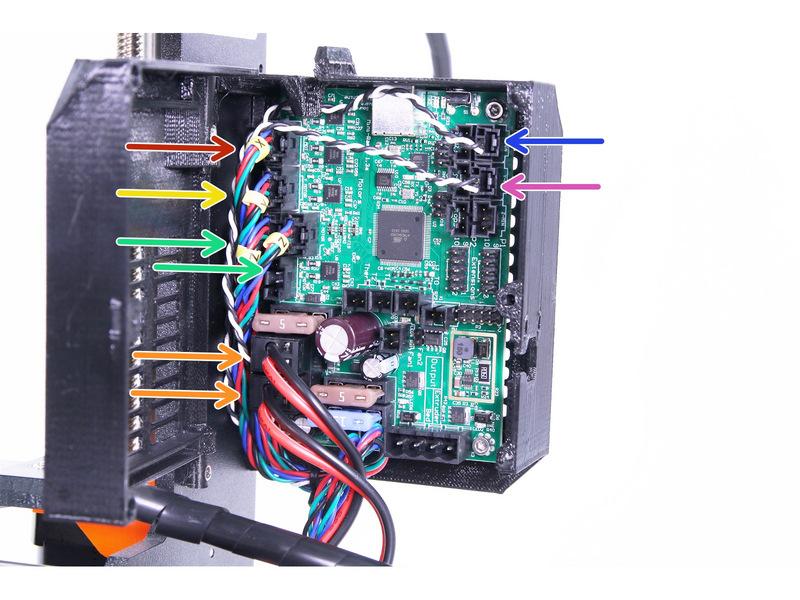

9 Step 12 Zapojení elektroniky, část 1 Motor osy X Motor osy Y Motory osy Z (na pořadí jednotlivých motorů nezáleží) Koncový spínač osy X Koncový spínač osy Y 12V vstupní napájení (kabely vedoucí od zdroje, na pořadí kabelů nesejde) Zapojte a upravte kabely podle obrázku. Zkontrolujte, že jsou všechny konektory řádně zapojeny! Všechny kabely od motorů mají své označení pro snadnější zapojení manual.prusa3d.com/ Page 9 of 16

10 Step 13 Vedení kabelů od vyhřívané podložky Kabely od vyhřívané podložky veďte spodním otvorem v základu krytu elektroniky. Zatlačte filament do otvoru v základu krytu elektroniky. Pokud nejde filament vložit, udělejte kleštěmi na jeho konci špičku a zkuste znovu vtlačit. Termistor vyhřívané podložky Napájení vyhřívané podložky Poznámka: bílý kabel z vyhřívané podložky může být také v černém provedení, nicméně jejich funkce je stejná (viz Kapitola 7, Krok 13). Step 14 Uchycení kabelů od vyhřívané podložky Stahovací páskou uchyťte kabely od vyhřívané podložky k základu krytu elektroniky na konci spirálové bužírky. Důkladně zkontrolujte, že stahovací páska řádně utažena manual.prusa3d.com/ Page 10 of 16

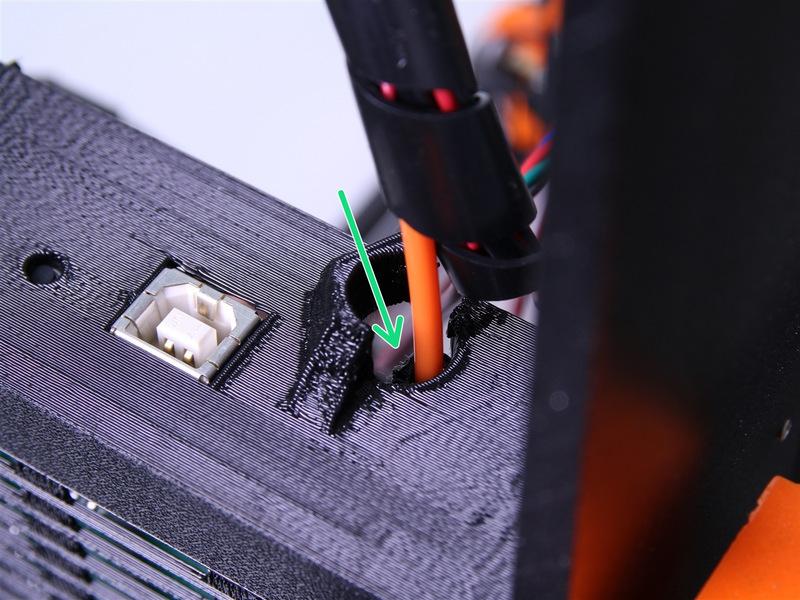

11 Step 15 Vedení kabelu extrudéru Kabely od extrudéru veďte horním otvorem v základu krytu elektroniky. Zatlačte filament do otvoru v základu krytu elektroniky. Pokud nejde filament vložit, udělejte kleštěmi na jeho konci špičku a zkuste znovu vtlačit. Zatlačte poslední otáčku kroucené bužírky do otvoru základu krytu elektroniky. Step 16 Uchycení kabelů od extrudéru Stahovací páskou uchyťte kabely od extrudéru k základu krytu elektroniky na konci spirálové bužírky. V krytu je připraveno slot pro stahovací pásku, stačí ji pouze zasunout. Utáhněte pásku a odstřihněte přebytečný konec manual.prusa3d.com/ Page 11 of 16

12 Step 17 Zapojení elektroniky, část 2 Autokalibrační sonda P.I.N.D.A. Motor extrudéru Napájení vyhřívané podložky Napájení topení na trysce Neprohoďte napájení vyhřívané podložky a extruderu. Při prohození může dojít k vyhoření pojistky (standardní 5 a 15A autopojistka) manual.prusa3d.com/ Page 12 of 16

13 Step 18 Zapojení elektroniky, část 3 Termistor extruderu (kabel označený zeleno-žlutou bužírkou)[na orientaci nezáleží] Termistor vyhřívané podložky (bílý nebo černý kabel vedoucí od vyhřívané podložky) Přední tiskový ventilátor (kabel označený červenou bužírkou) [dejte pozor na správnou orientaci konektorů, červeným drátem blíže ke konektorům termistorů] Levý ventilátor trysky (kabel označený modrou bužírkou) ZKONTROLUJTE ZAPOJENÍ! Žádný z termistorů nesmí být zapojený na výstup větráčku, jinak dojde k jejich zničení a tiskárna nebude fungovat! 2018 manual.prusa3d.com/ Page 13 of 16

14 Step 19 Zapojení elektroniky, část 4 Kabel k LCD s jedním pruhem (Konektor P1) Kabel k LCD se dvěma pruhy (Konektor P2) Klíč na konektoru kabelu musí směřovat k vyznačenému klíči na elektronice. Růžový pruh na LCD kabelech musí být nahoře. Step 20 Kontrola zapojení elektroniky Zkontrolujte zapojení elektroniky podle obrázku manual.prusa3d.com/ Page 14 of 16

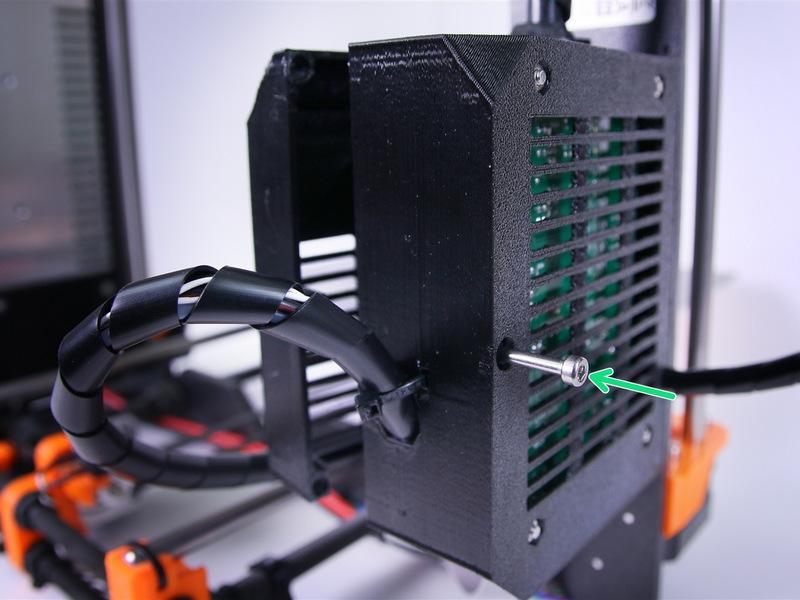

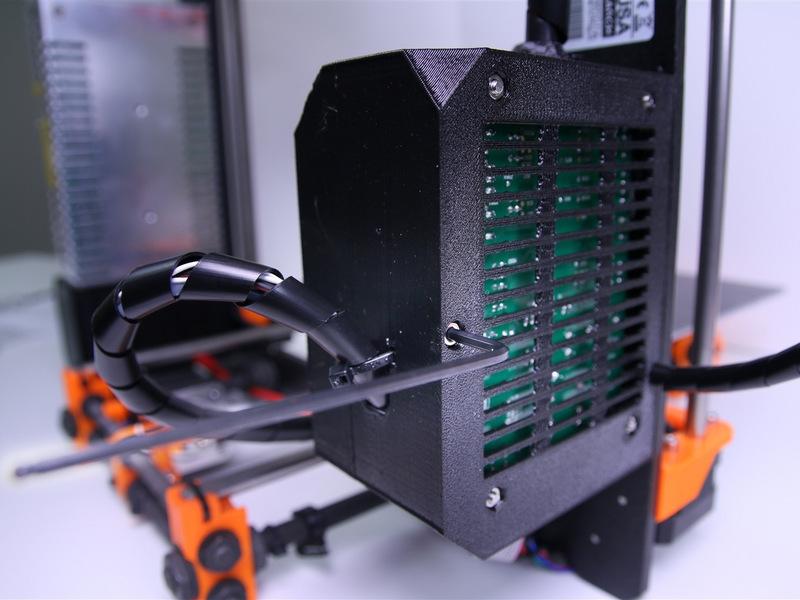

15 Step 21 Dokončení montáže elektroniky Šroub M3x40 (1 ks) Zavřete dvířka krytu elektroniky. Ujistěte se, že žádný kabel není přivřený mezi dvířky a krytem elektroniky! Utáhněte šroub M3x40. Step 22 Hurá! Gratulujeme, právě jste sestavili celou Original Prusa i3 MK2S 3D tiskárnu! Před prvním tiskem je ale potřeba ještě pár věcí zkontrolovat. Pokračujte tedy kapitolou 9. Finále 2018 manual.prusa3d.com/ Page 15 of 16

16 This document was last generated on :05:55 PM manual.prusa3d.com/ Page 16 of 16
