Manuál pro aplikaci. Verze: 1.0

Transkript

1 Manuál pro aplikaci Verze: 1.0 Datum:

2 Seznámení s uživatelským prostředím Seznámení s uživatelským prostředím Uživatelské postupy Online / offline režim pohledu Online režim Offline režim Práce s vozidly Výběr vozidla Filtrování vozidel podle kritérií Seřazení vozidel podle kritéria Výčet sloupců v tabulce vozidel Práce s mapou Skrytí / zobrazení panelu s mapou Přiblížení mapy Upozadění mapy Automatická aktualizace mapy Vycentrování mapy na všechna vozidla Práce s vrstvami na mapě Vyhledání adresy na mapě Výběr druhu trajektorie vozidla Detail trasy Výběr podkladové mapy Práce s grafy Konfigurace Grafů Přiblížení a oddálení (zoom) a posun v grafu Nástroj Navigátor Nástroj Zvětšit Nástroj Podbarvit

3 Seznámení s uživatelským prostředím Agregace dat Kontace výkonů údržby pro ŘSD Obsloužení okruhů Výkonové ukazatele vozidel Seznam obrázků

4 Seznámení s uživatelským prostředím 3 3

5 Seznámení s uživatelským prostředím 4 # Popis 1 Přepínání mezi Online režimem a režimem Analýzy 2 Zvolené časové období 3 Změna časového období 4 Zobrazení / Skrytí levého panelu s tabulkou vozidel 5 Zobrazení / Skrytí mapy 6 Zobrazení / Skrytí grafů 7 Přiblížení / Oddálení v mapě 8 Vycentrování mapy vůči trajektorii vozidla 9 Seskupení informací v tabulce dle sloupců 10 Přepnutí do režimu hromadného výběru 11 Přidávání / Odebírání sloupců 12 Výběr trajektorie 13 Vyhledávání v mapě 14 Potvrzení vyhledávaného výrazu 15 Řazení vozidel dle posledních dat 16 Automatické sledování vozidel v mapě 17 Filtrování záznamů 18 Výběr map 19 Vybrané místo pro zobrazení detailu trajektorie vozidla 20 Upozadění mapy - pro lepší viditelnost trajektorií vozidel 21 Zobrazování detailu trasy 22 Poslední poloha vozidla na mapě 23 Informační bublina detailu trasy 24 Vybrané vozidlo 25 Zobrazování vrstev (Oblastí) 26 Skrytí panelu nástrojů mapy 27 Záznamy 28 Vybrané časové období 29 Přiblížení / Oddálení / Resetování zoomu v grafu 30 Nastavení filtrace označených vozidel a zobrazení grafů bez dat 4

6 Seznámení s uživatelským prostředím 5 31 Graf rychlosti stroje/vozidla 32 Nástroj Navigátor grafu 33 Podbarvení křivky 34 Zvětšení grafu 35 Tlačítko pro rozbalení/sbalení grafu 36 Graf režimu jízdy 37 Graf Výkonu vozidla/stroje 38 Výběr Agregace dat 39 Zobrazení vybrané Agregace dat 5

7 Uživatelské postupy 6 Níže naleznete návod pro konkrétní práci s daty v aplikaci Sledování vozidel. V dokumentu je použit pojem vozidlo. V kontextu manálu se pojmem vozidlo vymezují stroje, automobily a mechanismy, jejichž údaje jsou zaznamenávány do aplikace Sledování vozidel. 6

8 Uživatelské postupy Online / offline režim pohledu V levé horní části obrazovky aplikace Sledování vozidel se nachází přepínací tlačítko režimu pohledu. Režim online slouží ke sledování vozidel v reálném čase. Režim offline je režim analýzy, kdy je možné sledovat a analyzovat data z vozidel pomocí zobrazených grafů. V režimu analýzy lze nastavit libovolný časový interval, za který se mají data/grafy zobrazit. 1. Pokud je zobrazeno modré tlačítko Online, je režim online aktivní. 2. Pokud se zobrazuje tmavě šedé tlačítko Analýza, je aktivní offline režim. 3. Mezi oběma režimy lze přepínat vždy klinutím na toto přepínatelné tlačítko Online režim V režimu Online se zobrazuje trajektorie (vybraného vozidla nebo vozidel) za posledních 30 minut a mapa se automaticky aktualizuje v půlminutovém intervalu. Obrázek 1: Indikace aktivního Online režimu Obrazovka v režimu Online se skládá ze dvou hlavních částí vozidel a mapy, které lze skrýt nebo zobrazit pomocí tlačítek Vozidla a Mapa viz Obrázek 2:. Obrázek 2: Tlačítka pro zobrazení / skrytí tabulky vozidel a mapy 7

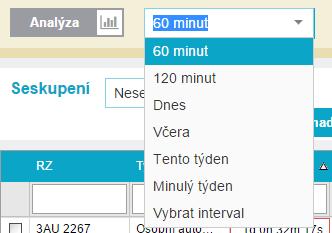

9 Uživatelské postupy Offline režim Offline režim je režim analýzy. V tomto režimu se volí časové období, za které chcete data z vozidel vidět a zpřístupní se grafy. Lze vybrat maximálně 4 vozidla současně. V režimu analýzy je vypnuta automatická aktualizace mapy. Základní obrazovka se skládá ze tří částí vozidla, mapa a grafy. 1. Stiskněte tlačítko Online, tím dojde k přepnutí režimu do analýzy. Obrázek 3: Indikace aktivního Offline režimu (analýza) Volba časového období Pro výběr časového období je nutné nejdříve zvolit režim analýzy. 1. Vhodné časové období vyberete pomocí tlačítka Změnit období v levém horním rohu obrazovky. Obrázek 4: Změna období 2. Zobrazí se nabídka časových období, ze kterých vyberte z předdefinovaných období to, které vám nejvíce vyhovuje. 3. Pokud chcete zadat vlastní libovolný interval, vyberte z nabídky Zvolit interval Ze zobrazeného kalendáře si poté vyberte datum a čas počátku a konce období a klepněte na tlačítko OK. 4. Pokud chcete výber zrušit, můžete tak učinit pomocí zavíracího tlačítka v pravém horním rohu kalendáře. 8

10 Uživatelské postupy 9 Obrázek 5: Volba období 5. Po výběru se zobrazí vybrané časové období, dle kterého se budou odvíjet veškeré sledované hodnoty a grafy. 6. V tabulce vozidel jsou data starší než vámi zvolený interval ohraničeny červeným rámečkem. Zobrazení grafů 1. Grafy lze zobrazit stisknutím tlačítka Grafy. Obrázek 6:Tlačítko pro zobrazení grafů 2. Práce s grafy je popsána v kapitole 2.4 Práce s grafy. 9

11 Uživatelské postupy Práce s vozidly V tabulce s vozidly jsou zobrazeny informace o vozidlech RZ, stáří posledních dat, identifikace jednotky (ROM) a další informace dle zobrazených sloupců Výběr vozidla 1. Zobrazení / skrytí panelu s vozidly 1.1. Panel s vozidly zobrazíte nebo skryjete stisknutím tlačítka Vozidla, které se nachází v pravém horním rohu obrazovky. Obrázek 7: Skrytí/zobrazení panelu s vozidly 2. Výběr jednoho vozidla 2.1. Vozidlo lze vybrat kliknutím do řádku s vozidlem Odškrtnutím políčka v příslušném řádku dojde k odstranění příslušného vozidla z mapy. Obrázek 8: Výběr jednoho vozidla 3. Režim hromadného výběru 3.1. Slouží k vybrání jednoho nebo více vozidel Aktivujte tlačítko Hromadný výběr umožní vybírání více vozidel současně Kliknutím na libovolné místo v řádcích v tabulce vozidel vyberte vozidla. Obrázek 9: Hromadný výběr 4. Hromadné zrušení výběru 4.1. Vypnutí Hromadného výběru umožní pouze výběr jediného vozidla Vypnout hromadný výběr jde opětovným kliknutím na tlačítko Hromadný výběr. 5. Výběr skupiny vozidel 10

12 Uživatelské postupy Nad seznamem vozidel z nabídky Seskupení vyberte některou z položek Poté můžete zaškrtnout veškerá vozidla z této kategorie podle obrázku níže Pokud chcete skupinu odebrat z mapy, odškrtněte příslušné pole skupiny Obrázek 10: Seskupení vozidel Filtrování vozidel podle kritérií Vozidla je možné filtrovat definicí podmínky nad každým ze sloupců v seznamu vozidel. 1. Filtraci provedete tak, že v odpovídajícím poli, podle kterého chcete filtrovat, zadejte hledaný výraz nebo jeho část a stiskněte enter. 2. Pokud např. v poli RZ zadáte hodnotu 3U, zobrazí se všechna vozidla, jejichž registrační značka obsahuje text 3U. 3. Pokud neznáte přesnou hodnotu, můžete zadat např. i neúplnou registrační značku a systém nalezne příslušný obsah Seřazení vozidel podle kritéria 1. Pokud potřebujete vozidla seřadit podle určitého kritéria, klikněte na záhlaví sloupce s názvem a vozidla se seřadí sestupně přesně podle hodnot daného sloupce v sestupném řazení. 2. Pokud potřebujete vzestupné řazení, klikněte na název příslušného sloupce znovu. 3. Pokud chcete seřadit vozidla podle RZ, postačí kliknout na text RZ nad políčkem pro filtrování a vozidla se seřadí podle jejich RZ Výčet sloupců v tabulce vozidel Sloupce v tabulce vozidel lze uživatelsky přidávat nebo odebírat a určit jejich pořadí. 1. Pro přidání nebo odebrání sloupce klikněte na tlačítko Sloupce. 2. Zobrazené okno Výběr pole obsahuje sloupce, které je možné přidat do seznamu vozidel. 11

13 Uživatelské postupy Přidání proveďte přetažením názvu sloupce z okna Výběr pole mezi sloupce tabulky vozidel. Přesněji mezi jejich záhlaví s názvy sloupců. Až se zobrazí bílé šipky viz Obrázek 11, pusťte tlačítko myši a sloupec se zařadí na toto místo. Obrázek 11: Práce se sloupci v seznamu vozidel 4. Pokud chcete změnit pořadí zobrazovaných sloupců, stiskněte levé tlačítko myši na záhlaví sloupce a přetáhněte ho na požadované místo. Tlačítko myši pusťte až se zobrazí bílé šipky, stejně jako v předešlém případě. 5. Hodnota prvního sloupce se vždy zobrazuje na mapě přímo v bublině poslední pozice vozidla ve formě jejího záhlaví. Pokud budete tedy chtít v mapě v záhlaví bubliny vozidla zobrazovat jiný údaj než RZ vozidla, stačí přetáhnout jiný sloupec na první místo v tabulce vozidel. 12

14 Uživatelské postupy Práce s mapou Skrytí / zobrazení panelu s mapou Prostřední panel s mapou lze skrýt nebo zobrazit. 1. Stiskněte tlačítko Mapa. Obrázek 12: Tlačítko pro zobrazení / skrytí mapy Přiblížení mapy 1. Pro přiblížení / oddálení mapy je nejrychlejší používat skrolovací kolečko na myši dle smyslu otáčení se mapa přibližuje nebo oddaluje. 2. Další variantou je použití tlačítek se symboly plus a mínus v levém horním rohu mapy. 3. Pro přiblížení mapy lze používat i dvojklik levým tl. myši.. 4. Přiblížit konkrétní výřez mapy lze pomocí držení tlačítka shift a současného tažení myší s levým tlačítekm Upozadění mapy Pro lepší přehlednost sledovaných výkonů a trajektorií vozidel v mapě lze využít funkci Upozadit mapu. Mapě se sníží kontrast a trajektorie se stávají čitelnějšími. 1. Rozbalte kontrolní panel mapy vpravo nahoře klepnutím na rozbalovací tlačítko. 2. Zaškrtněte pole Upozadit mapu. Obrázek 13: Funkce Upozadit mapu - porovnání 13

15 Uživatelské postupy Automatická aktualizace mapy Aktualizace mapy probíhá v závislosti na zvoleném režimu. Při režimu online probíhá aktualizace automaticky. Standardně je obnovení mapy nastaveno na 30 sekund. Při režimu analýzy je automatická aktualizace mapy vypnuta Vycentrování mapy na všechna vozidla Pokud chcete vycentrovat mapu na označená vozidla, klikněte na tlačítko viz Obrázek 14: Vycentrování mapy na všechna vozidlachyba! Nenalezen zdroj odkazů.. Obrázek 14: Vycentrování mapy na všechna vozidla Práce s vrstvami na mapě Pomocí vrstev lze zobrazovat jednotlivé oblasti a sledovat tak výkony vozidel na okruzích přímo v mapě. 1. Rozbalte kontrolní panel mapy vpravo nahoře klepnutím na rozbalovací tlačítko. 2. Zaškrtněte vrstvy, které chcete zobrazit. Obrázek 15: Zobrazení vrstev (oblastí) 3. Z tabulky vozidel vyberte vozidla, která chcete sledovat. 14

16 Uživatelské postupy 15 Obrázek 16: Trajektorie vozidla na okruhu Vyhledání adresy na mapě. 1. V pravé části mapového panelu naleznete okno vyhledávání. 2. Zde zadejte hledané místo a stiskněte Enter nebo tlačítko Vyhledat. 3. Systém najde vámi zadanou adresu na mapě a přiblíží vám pohled na nalezenou adresu. Obrázek 17: Panel pro vyhledávání v mapě Výběr druhu trajektorie vozidla 1. Tato funkcionalita umožňuje sledovat výkon vozidla (vícestavové veličiny, zapnutá funkce, rychlost) prostřednictvím jeho trajektorie. 2. Trajektorii lze vybrat v ovládacím poli vedle pole vyhledávání. 15

17 Uživatelské postupy 16 Obrázek 18: Výběr typu trajektorie Obecná trajektorie Je použita ve výchozím zobrazení. Při výběru více vozidel se zobrazují pro jednotlivá vozidla různé barvy jejich trajektorií. Bez trajektorie Vybraná vozidla nejsou v mapě zobrazena s trajektorií. Rychlost stroje/vozidla 1. Orientační rychlost vozidla lze sledovat dle barevy trajektorie 1.1. Modrá: Rychlost vozidla je 0-20 km/h 1.2. Zelená: Rychlost vozidla je km/h 1.3. Žlutá: Rychlost vozidla je km/h 1.4. Oranžová: Rychlost vozidla je km/h 1.5. Červená: Rychlost vozidla je vyšší než 120 km/h 16

18 Uživatelské postupy 17 Obrázek 19: Trajektorie typ Rychlost vozidla/stroje Více stavové veličiny (Zimní údržba, Režim jízdy, Výkon) Trajektorie vybraného vozidla se mění podle prováděného výkonu. Zimní údržba: 1. Bězná jízda vozidla bez výkonu šedá tečkovaná trajektorie 2. Plužení zelená trajektorie 3. Posyp červená trajektrie 4. Posyp a pluh zároveň fialová trajektorie 17

19 Uživatelské postupy 18 Obrázek 20: Trajektorie typ Zimní údržba U dalších typů trajektorií je logika zobrazování stejná. Popis barev odpovídá barvě v příslušném grafu. Informace o zapnuté funkci (Pluh, Posyp) Výkon se zobrazuje plnou čarou, jízda bez výkonu je čarou přerušovanou Detail trasy 1. V panelu nástrojů mapy zaškrtněte volbu Detail trasy. 2. Pro zobrazení podrobností o jízdě na konkrétním místě trasy vozidla umístěte kurzor myši na dané místo na trase. 3. Ihned se zobrazí detaily z konkrétního místa RZ 3.2. Čas a datum 3.3. Rychlost 3.4. Režim jízdy a další.. 18

20 Uživatelské postupy 19 Obrázek 21: Detail trasy vozidla Výběr podkladové mapy 1. V ovládacím panelu mapy rozklikněte nabídku a vyberte mapu.. 2. Po jejím výběru se mapa automaticky načte. Obrázek 22:Výběr podkladové mapy 19

21 Uživatelské postupy Práce s grafy V grafech lze podrobněji sledovat veličiny vozidla jako rychlost, režim jízdy či výkon Konfigurace Grafů Po stisknutí tlačítka Nastavení grafů (ozubené kolečko) se objeví dvě zaškrtávací políčka. První políčko (Zobrazit seznam vozidel) slouží k zobrazení seznamu vozidel, kde lze přidávat a odebírat zobrazená vozidla v rámci vybraných vozidel. Druhé políčko slouží k zobrazení i těch grafů, ke kterým nejsou data (Zobrazit i grafy bez dat). Obrázek 23 Nastavení grafů 1. Ve výchozím nastavení jsou v grafech sledována všechna vozidla vybraná v seznamu vozidel. Každému z vozidel je přidělena rozdílná barva, společná pro graf i trajektorii vozidla. 2. Skrytí/zobrazení vozidla 2.1. Chcete-li skrýt průběh veličin některého z vozidel, odškrtněte zatržítko u RZ v seznamu vozidel zobrazených v grafech. 20

22 Uživatelské postupy Skrytí/zobrazení grafů bez dat 3.1. Chcete-li zobrazit i grafy bez dat, zašrktněte políčko Zobrazit i grafy bez dat. Obrázek 24: Zobrazit grafy bez dat Přiblížení a oddálení (zoom) a posun v grafu 1. Pro přiblížení a oddálení grafu lze využít tlačítek zoom + nebo zoom - umístěných v záhlaví panelu analýzy (Obrázek 25: Nástroje pro přibližování / oddalování grafu). 2. Zvolený úsek lze také přiblížit pomocí označení myší. Zajímá-li vás konkrétní úsek v grafu, klikněte na jeho začátek a táhněte levým tlačítkem myši, držte a pusťte tlačítko v místě, kde tento úsek končí. 3. Pro návrat na výchozí úroveň přiblížení grafu stiskněte tlačítko Resetovat zoom. Zobrazí se veškeré hodnoty ze sledovaného období. 4. Pohotovější variantou pro zoom a posouvání v grafu je použití kombinace kláves a myši. Obrázek 25: Nástroje pro přibližování / oddalování grafu 21

23 Uživatelské postupy Pro přibližování a oddalování grafu stiskněte a držte klávesu mezerník a kurzor myši umístěte na oblast grafu. Otáčejte scrollovacím kolečkem na myši a graf se bude přibližovat, nebo oddalovat v závislosti na smyslu otáčení kolečka. 6. Pro posun v grafu stiskněte a držte klávesy mezerník a Shift, kurzor myši umístěte na libovolné místo v grafu a otáčejte scrollovacím kolečkem na myši a graf se bude posouvat Nástroj Navigátor Navigátor poskytuje jak náhled na celý průběh grafu, tak náhled pro zvolený časový úsek. Pomocí navigátoru lze ručně stanovit časový úsek, kterým lze pohybovat v celkovém čase pomocí posuvníku. Obrázek 26: Navigátor Časový úsek nastavte pomocí krajních úchopů Navigátoru (Obrázek 26). Úchopy nastavte pomocí stisku a držení levého tlačítka myši Nástroj Zvětšit Chcete-li graf více zpřehlednit, volbou Zvětšit se graf roztáhne ve svislém směru. Svislá osa zobrazí vyšší rozlišení hodnot, přičemž její maximální a minimální hodnota se zachová. 22

24 Uživatelské postupy 23 Obrázek 27: Zobrazení grafu při neaktivním nástroji Zvětšit Obrázek 28: Zobrazení grafu při aktivním nástroji Zvětšit Nástroj Podbarvit Chcete-li, aby se podbarvila křivka každého označeného vozidla odpovídajícím odstínem, zaškrtněte políčko Podbarvit. Obrázek 29: Zobrazení grafu při aktivním nástroji Podbarvit. 23

25 Uživatelské postupy Agregace dat Agregace dat slouží k podrobnému přehledu, sumarizaci a výkazu výkonů vozidel. 1. Zvolte časové období za které se mají data zobrazovat. 2. Zvolte vozidla. 3. Zvolte Agregaci dat z nabídky (pod tabulkou vozidel dle Obrázek 30: Volba Agregace dat.) 4. Potvrďte výběr tlačítkem OK. Obrázek 30: Volba Agregace dat. 5. V nové kartě prohlížeče se zobrazí Agregace dat dle potvrzené volby. Obrázek 31: Agregace dat Kontace výkonů 24

26 Uživatelské postupy Kontace výkonů údržby pro ŘSD Výkony agregované do jednotlivých nákladových středisek za oblasti a jednotlivé silnice. Je možné využít jako detailní pohled výkony v oblasti a vykazovaných výkonů za oblasti a silnice Obsloužení okruhů Pohled přes jednotlivé okruhy včetně procentuálního obsloužení a mapového zobrazení (zeleně je zobrazen průjezd) Výkonové ukazatele vozidel Strukturální přehled jednotlivých dle typů výkonů za vybraná vozidla. 25

27 Seznam obrázků 26 Obrázek 1: Indikace aktivního Online režimu... 7 Obrázek 2: Tlačítka pro zobrazení / skrytí tabulky vozidel a mapy... 7 Obrázek 3: Indikace aktivního Offline režimu (analýza)... 8 Obrázek 4: Změna období... 8 Obrázek 5: Volba období... 9 Obrázek 6:Tlačítko pro zobrazení grafů... 9 Obrázek 7: Skrytí/zobrazení panelu s vozidly...10 Obrázek 8: Výběr jednoho vozidla...10 Obrázek 9: Hromadný výběr...10 Obrázek 10: Seskupení vozidel...11 Obrázek 11: Práce se sloupci v seznamu vozidel...12 Obrázek 12: Tlačítko pro zobrazení / skrytí mapy...13 Obrázek 13: Funkce Upozadit mapu - porovnání...13 Obrázek 14: Vycentrování mapy na všechna vozidla...14 Obrázek 15: Zobrazení vrstev (oblastí)...14 Obrázek 16: Trajektorie vozidla na okruhu...15 Obrázek 17: Panel pro vyhledávání v mapě...15 Obrázek 18: Výběr typu trajektorie...16 Obrázek 19: Trajektorie typ Rychlost vozidla/stroje...17 Obrázek 20: Trajektorie typ Zimní údržba...18 Obrázek 21: Detail trasy vozidla...19 Obrázek 22:Výběr podkladové mapy...19 Obrázek 23 Nastavení grafů...20 Obrázek 24: Zobrazit grafy bez dat...21 Obrázek 25: Nástroje pro přibližování / oddalování grafu...21 Obrázek 26: Navigátor...22 Obrázek 27: Zobrazení grafu při neaktivním nástroji Zvětšit...23 Obrázek 28: Zobrazení grafu při aktivním nástroji Zvětšit...23 Obrázek 29: Zobrazení grafu při aktivním nástroji Podbarvit Obrázek 30: Volba Agregace dat Obrázek 31: Agregace dat Kontace výkonů
