1 STRUČNÝ NÁVOD KU IP-COACHU Otvorenie programu a voľba úlohy na meranie Otvorenie programu Program IP- COACH na meranie otvoríme kliknutím na ikonu na obrazovke: CMA Coachlab II.lnk Obr.1 Voľba úlohy na meranie Po kliknutí na ikonu (obr.1) sa otvorí okno: Obr. 2 Z ponuky Select a project vyberieme ponuku: Measurement CL II -4. Exploring Phycics odklikneme. Poznámka: Ak sa okno Select a project neotvorí vyvoláte ho kliknutím na ikonu (Open project) (Obr.3) v hlavnom okno vľavo hore: Obr. 3 V ponuke Open an activity (obr.4) vyberieme úlohu, ktorú budeme merať podľa názvu (napr. NGL Fyzikálne kyvadlo).

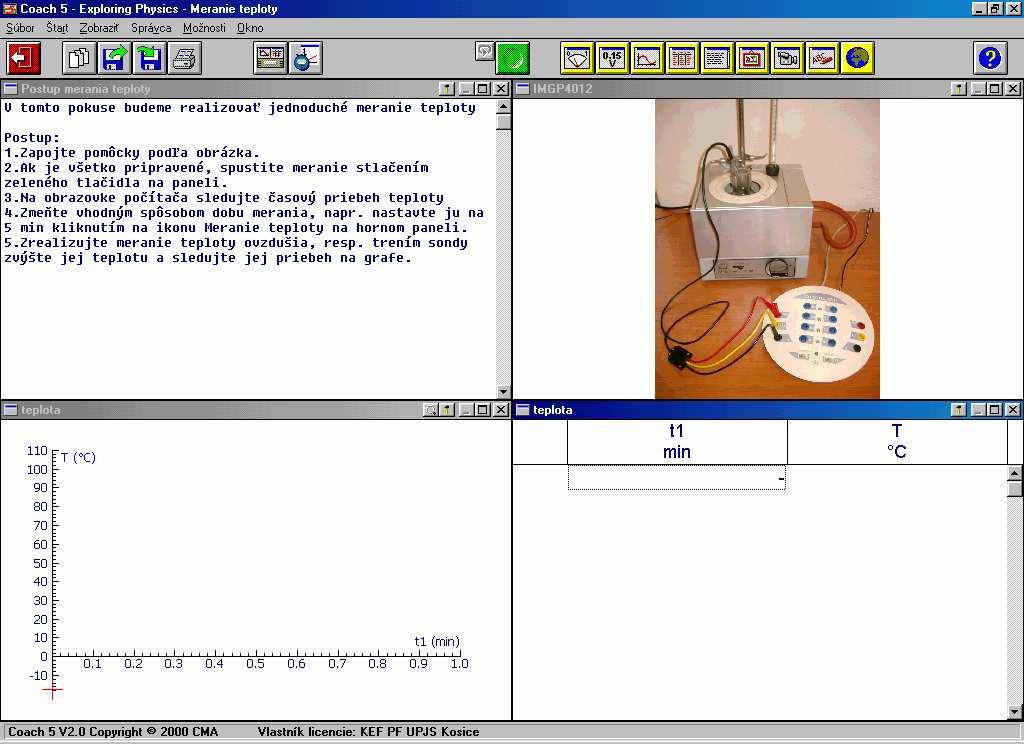

2 Obr. 4 Poznámka: Ak sa okno Open an activity neotvorí vyvoláte ho kliknutím na ikonu (Open activity) (Obr.5) v hlavnom okno vľavo hore: Obr. 5 Meranie a spracovanie nameraných hodnôt v IP-COACH Meranie Po otvorení požadovanej úlohy na meranie sa objaví na obrazovke okno (obr. 6), ktoré má v hornej časti rôzne ikony a v ďalšej časti je rozdelené na štyri okná, ktoré môžu obsahovať text, tabuľku, graf, obrázok. Obr. 6

3 Spustenie (zastavenie merania) meranie spustíme stlačením zeleného tlačidla (obr. 7) na hornej lište v strede na obrazovke (obr. 6), ktorá sa po kliknutí zmení na červené tlačidlo. Meranie zastavíme stlačením toho istého (teraz červeného) tlačidla. Obr.7 Uloženie úlohy na meranie Výsledky merania a úlohu merania uložíme pomocou ikony Uložiť výsledky, ktorá sa nachádza na lište v hornej časti okna. Po jej potvrdení sa otvorí okno (obr. 8), Obr. 8 v ktorom do okienka Description napíšeme svoj názov meranej úlohy.

4 Spracovanie nameraných hodnôt Fitovanie grafu Fitovanie grafu - klikneme pravým tlačidlom na myši v okne grafu a vyberieme funkciu Analyse (Analýza) >> Function-fit (Fitovanie funkciou) (obr. 9). Obr. 9 V okne Function-fit (Fitovanie funkciou) (obr.10) si zvolíme Function type (Typ funkcie), ktorou budem graf fitovať (obr.11) a stlačíme tlačidlo Auto fit. Obr. 10 Obr. 11

5 Po fitovaní grafu si odpíšeme do referátu hodnoty Coeffcients (Koeficienty) a, b a St. deviation (Štandardná odchýlka). Ak chceme fit grafu umiestniť do nášho grafu stlačíme OK, ak ne stlačíme Cancel. Poznámka: Coeffcients (Koeficienty) - Koeficienty fitovania (a,b,c,d). Tieto políčka oznamujú hodnoty vypočítaných koeficientov fitovacej funkcie. St. deviation (Štandardná odchýlka) -Standard deviation - Číslo označuje štandardnú odchýlku fitu od pôvodných dát. Čím nižšia odchýlka, tým je presnejší výsledok fitovania. Derivovanie grafu Obr. 12 Derivovanie grafu - klikneme pravým tlačidlom na myši v okne grafu a vyberieme funkciu Process (Spracovanie) >> Derivative (Derivácia) (obr. 12). V okne Process (Spracovanie) >> Derivative (Derivácia) (obr.13) si zvolíme Start (Štart) pre spustenie derivácie.

6 Obr. 13 V okne Process (Spracovanie) >> Derivative (Derivácia) môžeme zvoliť dve funkcie pre zobrazenie grafu derivácie: 1. Add graph (Pridanie grafu) -zderivovaný graf bude zobrazený v grafe, ktorý bol derivovaný. Ak chceme fit grafu umiestniť do nášho grafu stlačíme OK, ak nie stlačíme Cancel. 2. New Diagram (Nový diagram) zderivovaný graf sa zobrazí v novom grafe. Po stlačení OK, sa kurzor zmení na tvar malého diagramu, ktorý môžete umiestniť do zvoleného okna (stačí, kliknúť ľavým tlačidlom myši do voľného okna). Prezeranie (Scanovanie) grafu Scanovanie grafu - klikneme pravým tlačidlom na myši v okne grafu a vyberieme funkciu Scan (Prezeranie). Po odkliknutí sa objaví na grafe čiarkovaný súradnicový systém, ktorým možno posúvať ľavým tlačidlom na myši alebo pomocou šipiek na klávesnici (obr. 14). Obr. 14 Poznámka: V hornej časti grafu sú zobrazované hodnoty bodov, ktoré pri posúvaní súradnicového systému prezeráme.

7 Úpravy v tabuľke a v grafe Úpravy v grafe Všetky úpravy v grafe (zmena rozsahu osi, typ čiary,...) urobíme pomocou ponuky Create/Edit Diagram... (Vytvorenie/Úprava Diagramu..), ktorú vyvoláme kliknutím pravého tlačidla myši priamo na grafe. V okne Create/Edit Diagram... (obr. 15) možeme: Obr zadať Názov grafu (Name), 2. zvoliť data, ktoré budeme upravovať Data range, 3. zvoliť Osi (Axis) pre zobrazovanie (napr. Horizontal (Vodorovná)), 4. popísať Veličinu (Quantity), ktorá bude zobrazená na osi a zvoliť jej Jednotku (Unit), 5. zvoliť rozsah na osi Min, Max, 6. zvoliť Farbu (Color), Znak (Marker) (napr.small dot (Veľké body)) 7. zadať Typ (Type) grafu (napr. Line body v grafe budú pospájané), 8. zvoliť Hrúbku čiary (Line width). Úpravy v tabuľke Všetky úpravy v tabuľke vyvoláme kliknutím pravého tlačidla myši priamo na tabuľke, na ktorej sa objaví ponuka (obr.16). V tejto ponuke môžeme: 1. Zmazať všetky hodnoty v tabuľke (Erase all values), 2. Vytvoriť/Úpraviť tabuľku (Create/Edit Table) podobná funkcia ako pri grafe,

8 3. upravovať Riadky (Rows) vybrať, mazať, triediť. 4. robiť Úpravy (Edit) mazať, kopírovať získať Štatistiku (Statistics), 6. Kopírovať obrazovku okna (Clipboard copy). Obr.16 Štatistika tabuľky Štatistiku získame pomocou ponuky Statistics (obr. 16), ktorú vyvoláme kliknutím pravého tlačidla myši priamo na tabuľke. Po potvrdení tejto voľby sa objaví tabuľka so štatistickými údajmi (obr.17). Obr. 17 Pre každý stĺpec dát sú v tabuľke zobrazené nasledovné položky: Number: Počet riadkov Max: Maximálna hodnota Min: Minimálna hodnota Average: Stredná hodnota (výberový priemer) Sum: Súčet všetkých hodnôt Sum sqr: Súčet druhých mocnín všetkých hodnôt s(n): Štandardná odchýlka z n hodnôt s(n-1): Štandardná odchýlka z n-1 hodnôt. Túto tabuľku kopírujeme priamo pomocou ponuky Copy a umiestníme do Wordu. Kopírovanie okna grafu a tabuľky Graf a tabuľku kopírujeme tak, že klikneme pravým tlačidlom myši priamo na tabuľku, resp. graf na ktorej sa objaví ponuka (obr.16), z ktorej vyberieme ponuku Kopírovať obrazovku okna (Clipboard copy). Takto nakopírované okno pomocou Ctrl V vložíme do Wordu.
