EN CZ. Rozpětí: 900mm Plošné zatížení: 25 dm2 Letová hmotnost: +-300g (dle použitého rc vybavení) Baterie: mAh 3S LiPol Serva: 2x Mikroservo

Transkript

1 EN CZ L A U AN M Rozpětí: 900 Plošné zatížení: 25 d2 Letová hotnost: +-300g (dle použitého rc vybavení) Baterie: Ah 3S LiPol Serva: 2x Mikroservo ZETA je saokřídlo, určené pro outdoorové blbnutí, akrobatické a bojové létání, ale také pro klidné poletování a létání v terice. Model je vyroben oderní technologií na CNC strojích z ateriálu EPP Než začnete se stavbou odelu: Věnujte axiální pozornost vše popisovaný úkonů, přesné sestavení odelu udává výsledné letové vlastnosti odelu. Letovou hotnost je ožné ovlivnit použitou elektronikou, vhodný výběre tak lze docílit velice nízké letové hotnosti okolo 300g. OBSAH STAVEBNICE: 1) Křídla 2) Trupová část 3) SFG (4) 4) Překlížkové díly 5) Uhlíkové výztuhy (1x 3x1) 6) Příslušenství 7) Uzávěr aku OBSAH PŘÍSLUŠENSTVÍ: 1) Sada pák 2) 2x Blib, Quicklock 1,0 3) Ocelová struna 0,8 4) Uhlík 3x1 1M 5) Suchý zip 6) 2x bowden PŘEKLÍŽKOVÉ KOMPLETY: 1) Motorová přepážka KE STAVBĚ BUDETE POTŘEBOVAT: 1) Ostrý zalaovací nůž/skalpel, nůžky 2) CA lepidlo (Střední, řídké, aktivátor) + případně STYROLEP 3) Pravítko 4) Křížový šroubovák 5) Sirkový papír ( ) 6) Rovná podložka 7) Pájka 8) Kleště

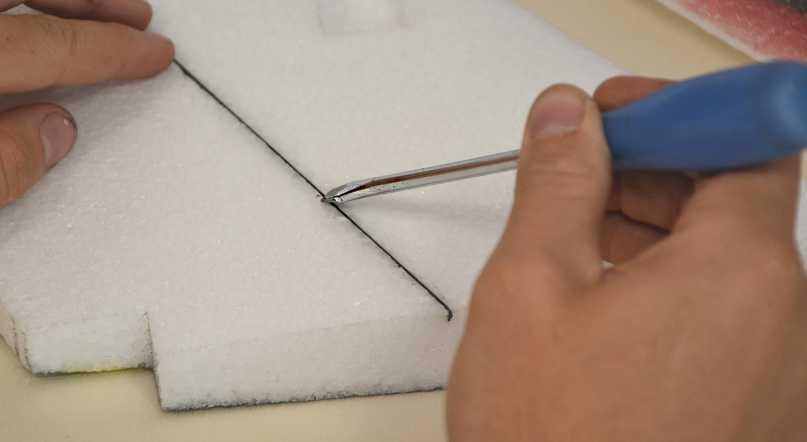

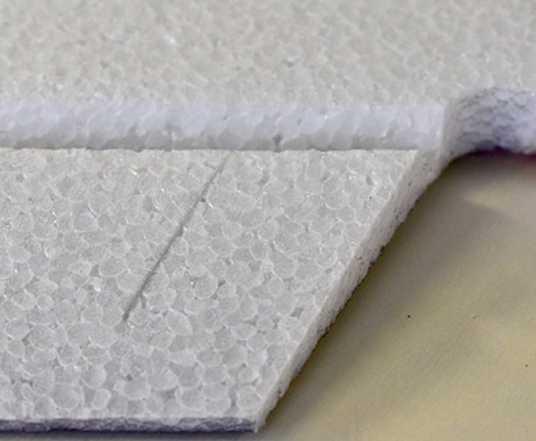

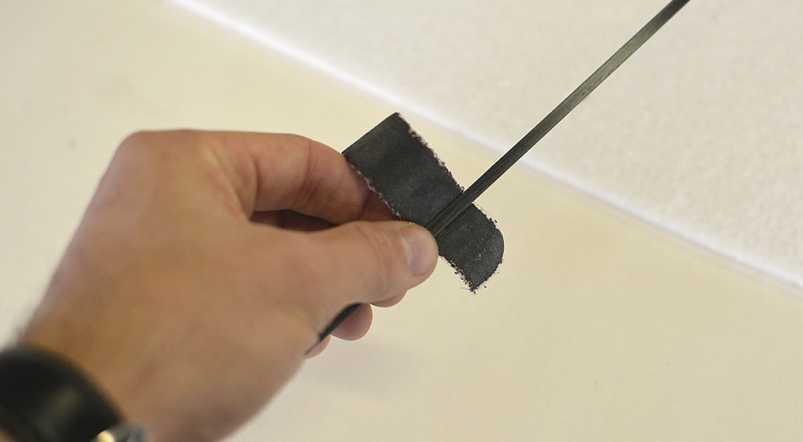

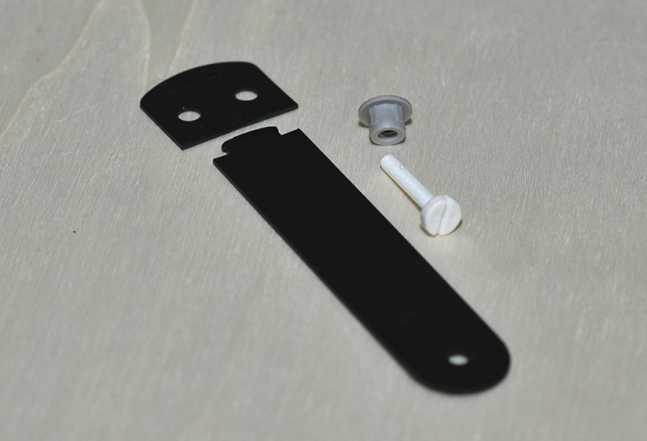

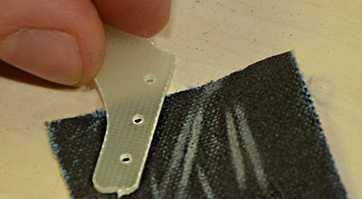

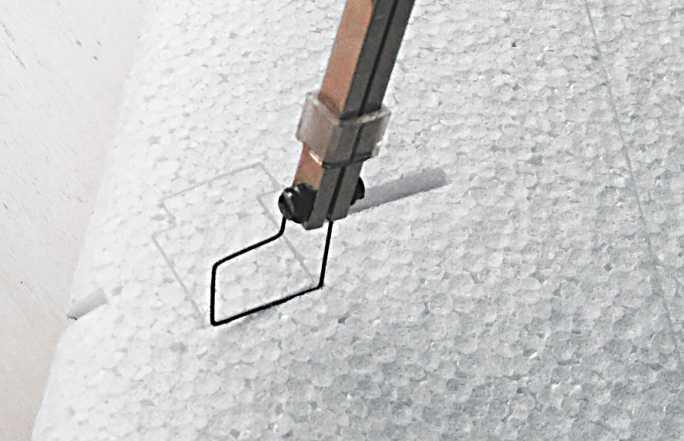

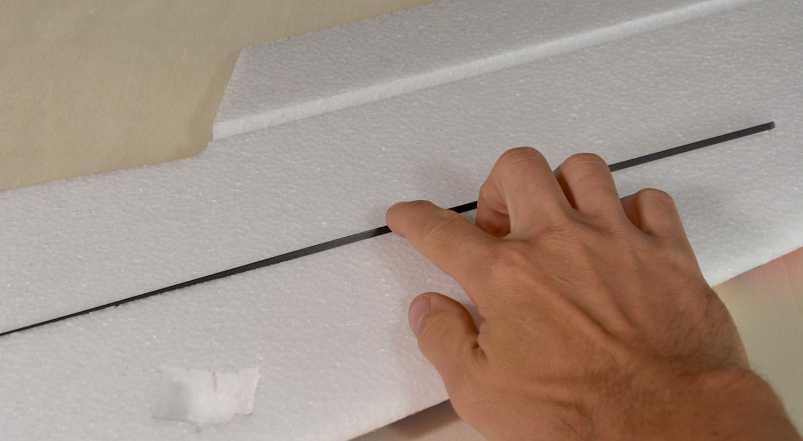

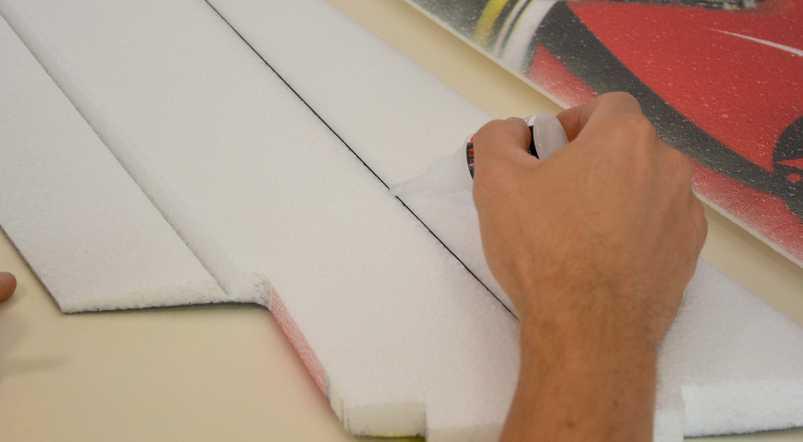

2 in 3 BOTTOM SIDE H H Prepare a holes (H) for aileron servos (according to the diensions of your servos). There re outlined a holes for a coon 9g icroservos. Připravte si díry (H) pro křidélková serva (dle paraetrů vašich serv). Z výroby jsou již předřezány díry pro běžné 9g ikroserva. 4 x1 n bo 3 r Ca Roughen the carbon surface with sandpaper. Sirkový papíre zdrsněte povrch uhlíku. Insert the carbon profile into the prearranged wing cut. Vložte uhlíkový profil do předpřipraveného vřezu. 5 OK OK 6 Prepare aileron levers - lightly roughen the surface. Připravte si páky křidélek - lehce zdrsněte povrch.

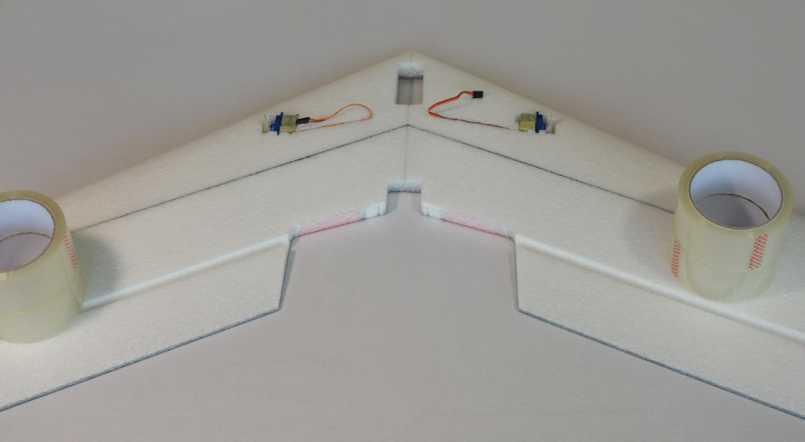

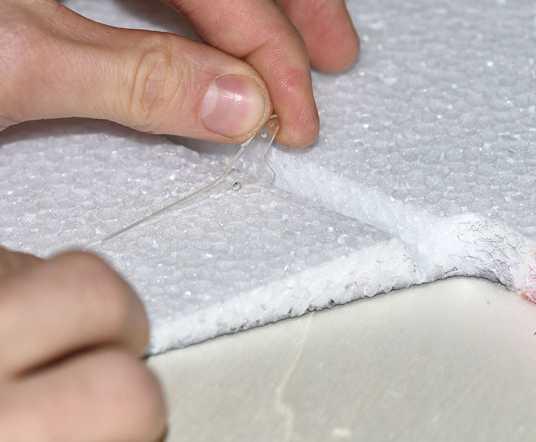

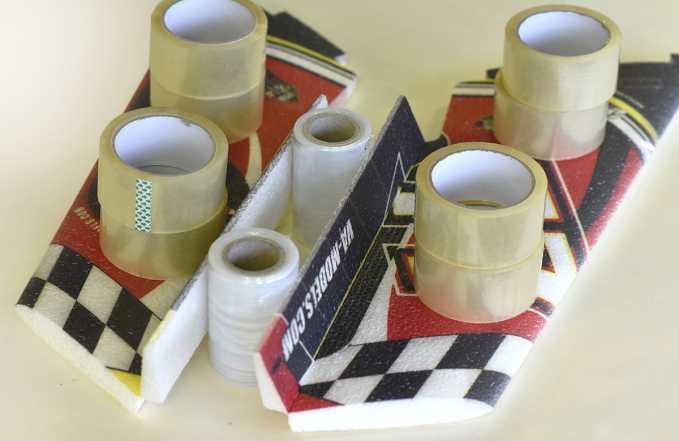

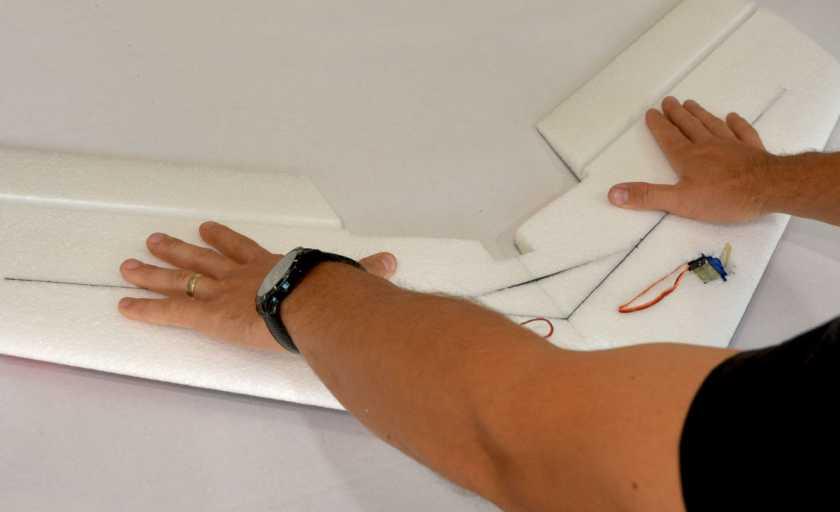

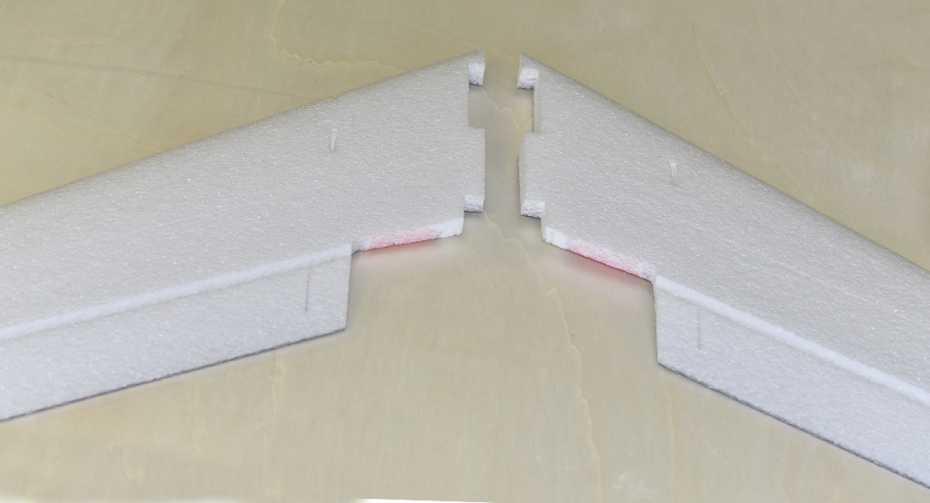

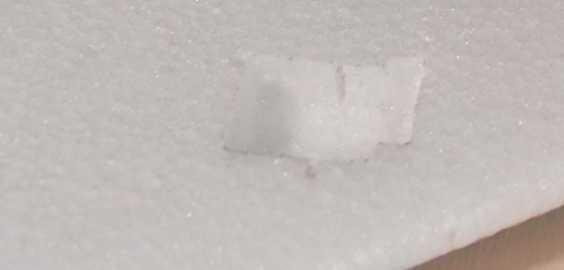

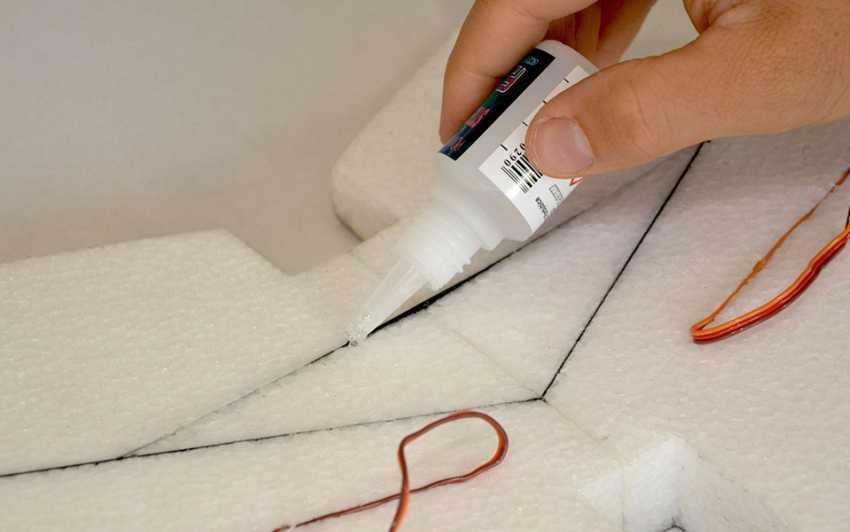

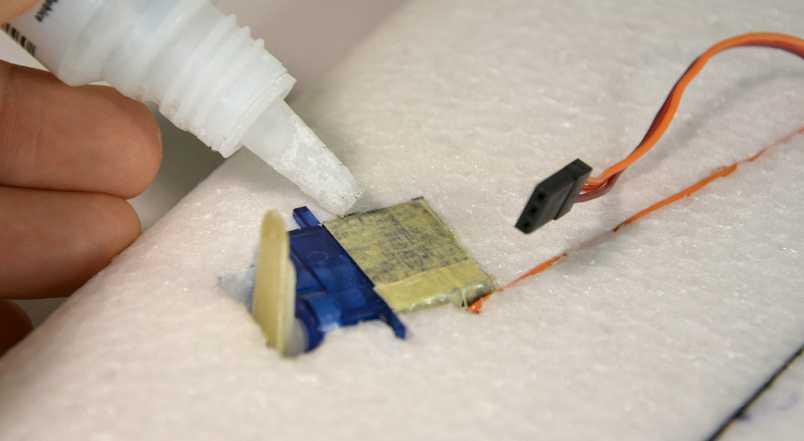

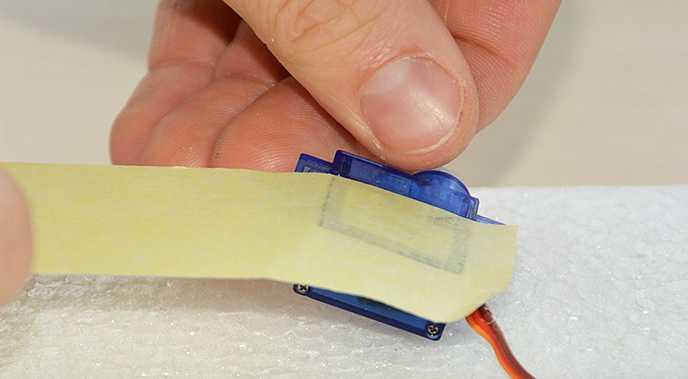

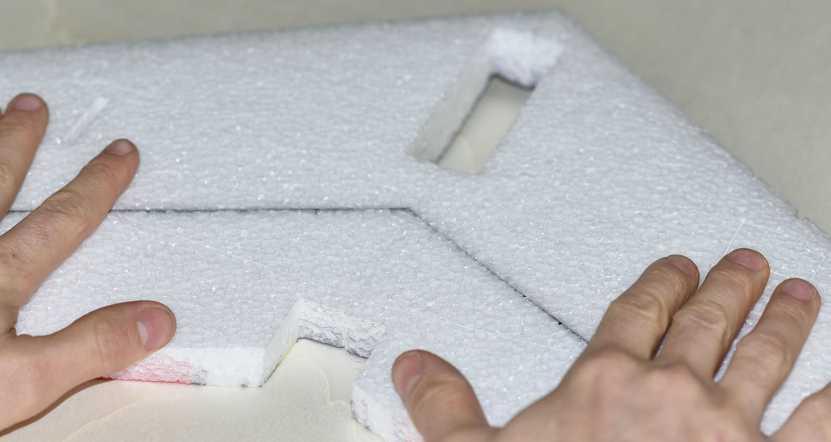

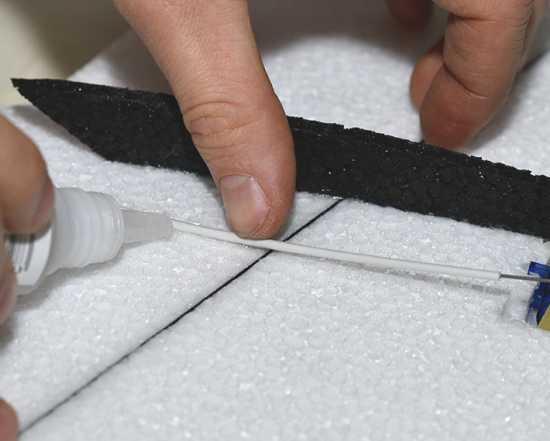

3 7 P Wrap the aileron servos with paper tape (P), set the neutral position and insert into the prepared holes (H). Fix the servo with a few CA drops. Servo obalíe papírovou páskou (P), nastavte neutrální pozici serva a vložte do připravených děr (H). Upevněte servo několika kapkai CA. 8 Thin CA + Activator Řídké CA + Aktivátor Place on a flat surface, glue the wings together. Položte na rovnou podlužku, slepte křídla dohroady OK Carbon 3x1 Load the wings and insert Carbon profile (as shown). Zatěžte křídla a vložte uhlíkový profil (dle naznačení).

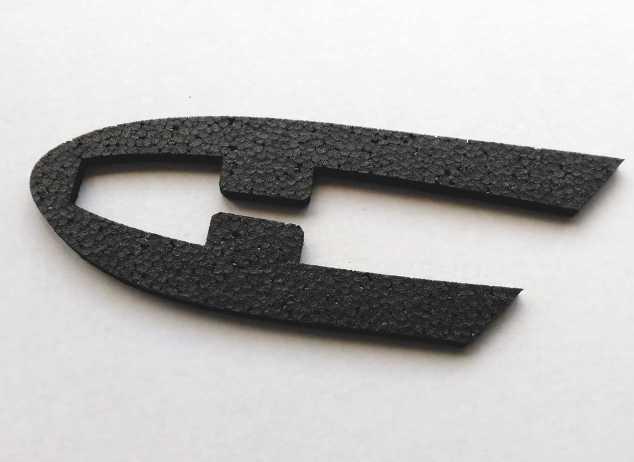

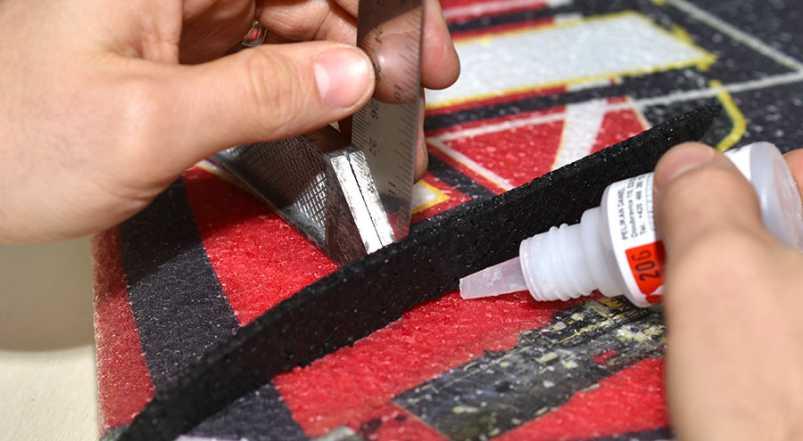

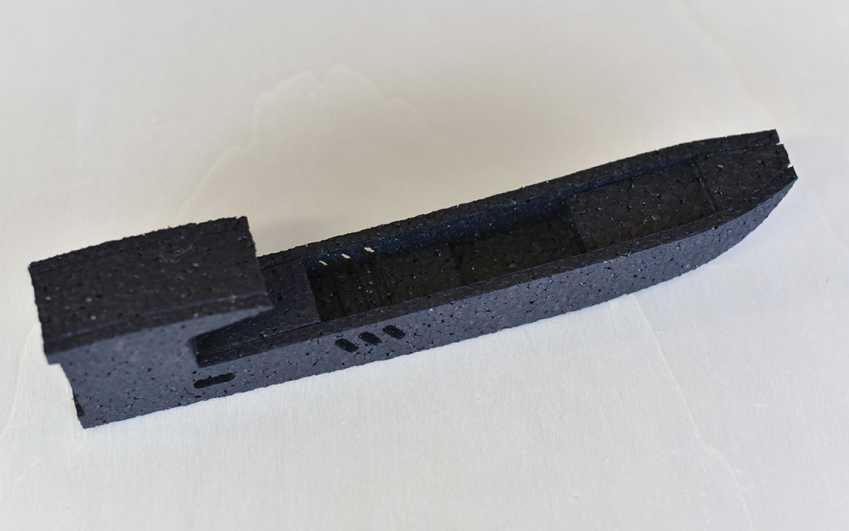

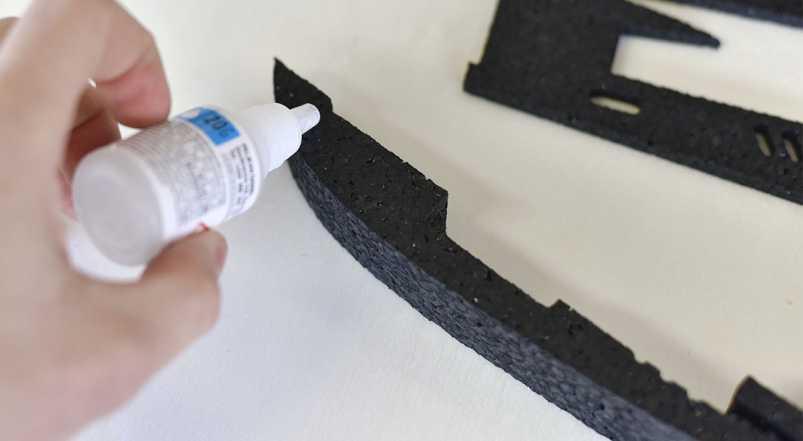

4 12 BOTTOM SIDE Luber drenched wings and glue with thin CA. Zatěžte křídla ,00 h=3-3.5 For dynaic flying recoend to stiffen the wings on the upper side also. We recoend carbon profile of 0,5x3. Pro dynaické létání doporučujee vyztužit křídlo i z horní strany. Doporučen uhlíkový profil 0,5x3. 14 UPPER SIDE n Carbo OK 3x0, F Glue the fuselage(f) of ZETA flying wing. Slepte trup(f) saokřídla ZETA. STŘEDNÍ CA / MEDIUM CA 16 Receiver ESC F r c ve ei Re If you agree with the installation of the coponents inside the fuselage, follow our instructions. Pokud souhlasíte s instalací koponent uvnitř trupu, postupujte dle znázornění.

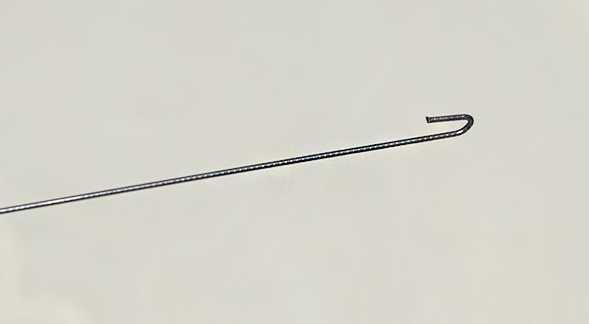

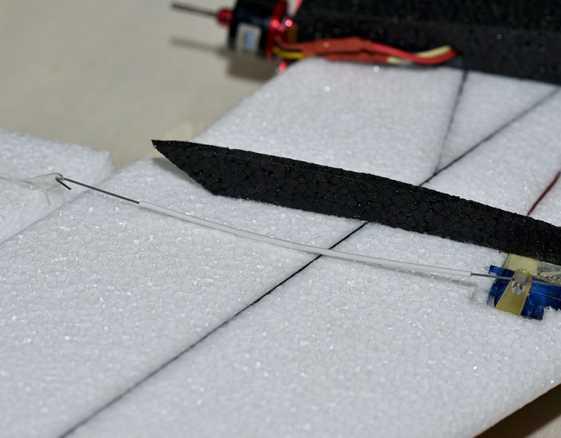

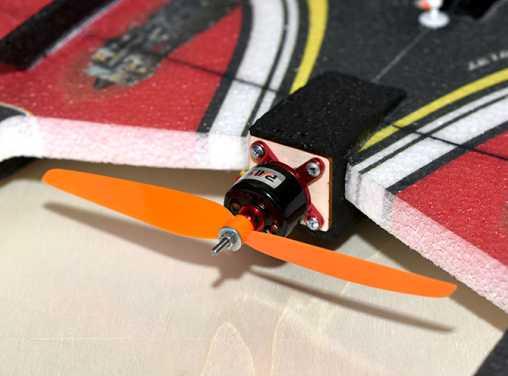

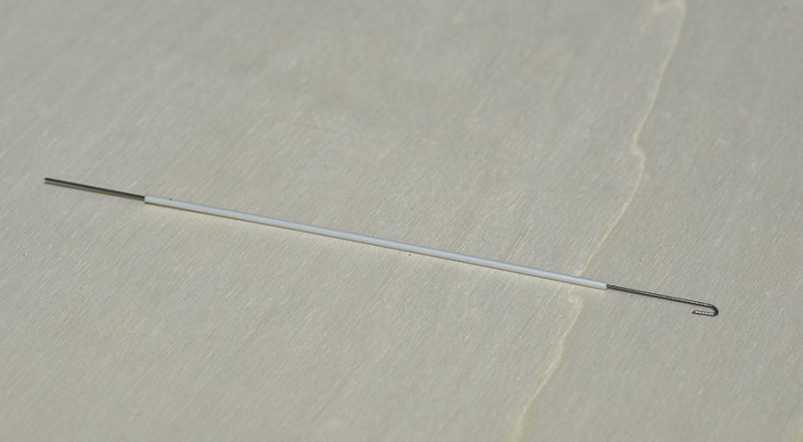

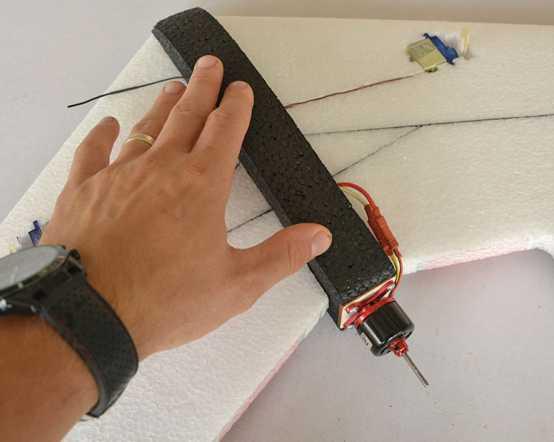

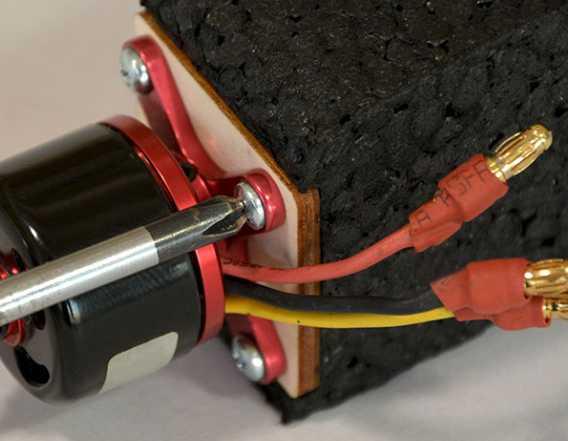

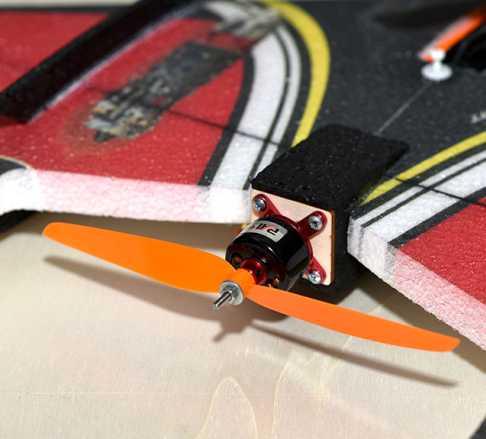

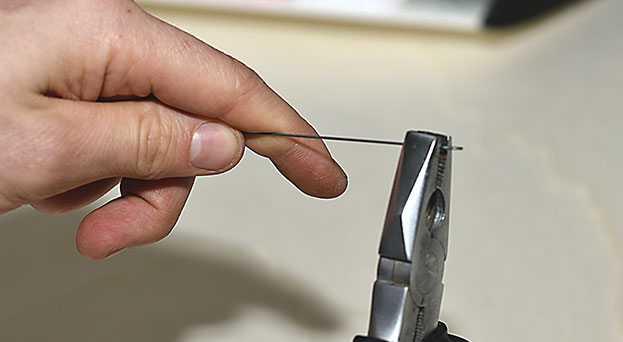

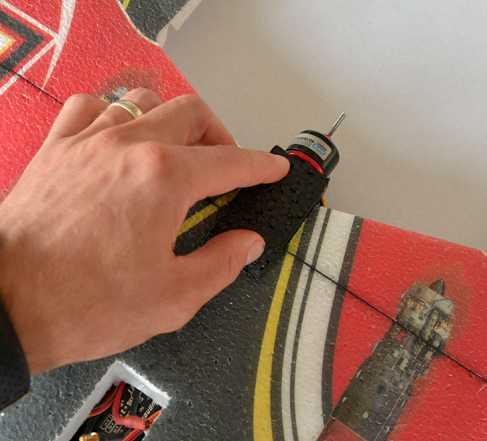

5 17 M1 F M2 F Glue wooden otor ount(m1) and install the engine(m2). Glue the fuselage(f) with Thin CA. Přilepte dřevěnou ot.přepážku(m1) a instalujte otor(m2). Přilepte trup(f) za poocí řídkého CA. 18 BOTTOM SIDE 19 UPPER BOTTOM 20 BOTTOM/UPPER SIDE 21 Bend the wire If you agree with steel wire using for aileron drive, follow these steps... Pokud souhlasíte s použití ocelového drátu pro náhon křidélek, poté postupujte následovně...

6 22, ,0 20 1, BOTTOM SIDE 24 UPPER SIDE E3 E1 10 E1 25 E3 E1 E3 AKU 26 E3 E1

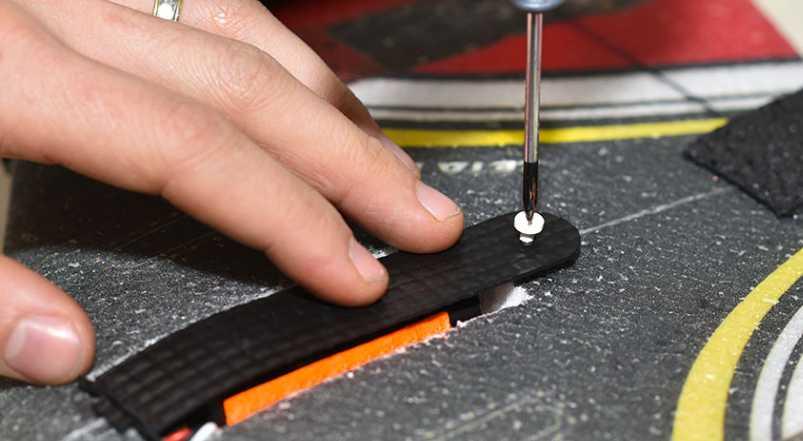

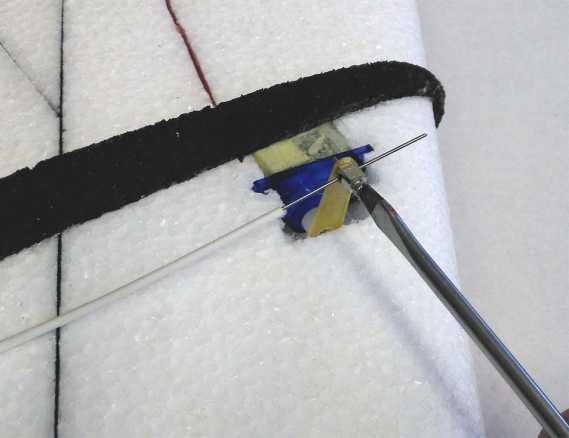

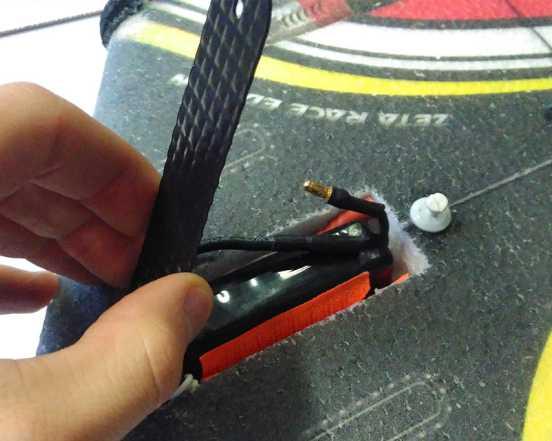

7 27 STŘEDNÍ CA / MEDIUM CA 28 ST B V Tighten the screws on the servo levers (ST) Install the propeller (V) and balance odel by battery position in the odel fuselage (B). Utáhněte šrouby pák serv (ST), upevněte vrtuli (V) a vyvažte odel za poocí pozice baterie v trupu odelu (B). Center of gravity / Těžiště odelu COG 196 MODEL SETTINGS NEUTRAL +3 UP Set a neutral position of ailerons (+3) as shown. Nastavte nautrální polohu křidélek (+3), viz znázornění.

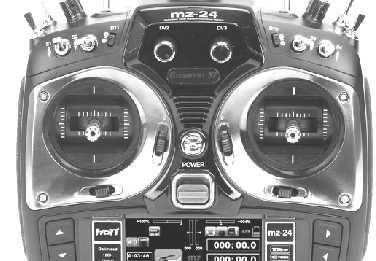

8 MODE 1 MODE 2 VÝCHYLKY/ DEFLECTIONS Nastavte si echanicky co největší výchylky všech koridel. Pro zálet a seznáení se s odele doporučujee nastavit na Vaší soupravě výchylky na nižší hodnotu (Dual-rate) a také snížit citlivost kniplů (EXPA), viz níže. U křidélek nezapoeňte na nastavení neutrální polohy koridla +3 (viz ilustrace na straně 7). Set a axiu echanical deflection of all control surfaces. We recoend to set a lower deflection on you RC transitter (DUAL RATE) and sensitivity (EXPA) for first flight with the odel, as shown. Do not forget to set ailerons neutrals, +3 (as we shown on the page 7) up COG up Poloha těžiště odelu je 196(viz znázornění na straně 7) Center of gravity position is 196 (see illustration on page 7) Optiální nastavení pro začátek Optial setting for the beginning Křidélka / Ailerons +40% (± 30) n dow wn do wn up wn do -40% (± 15) do up ec Dir t i o n o f r ot atio n Motor propeller rotation direction Sysl otáčení vrtule otoru
